基础工程模板施工方案

基础工程专项施工方案 报审表

工程名称：“怡嘉苑”经济适用住房小区一标段（A栋）工程 编号：

致：广东天衡工程建设咨询监理有限公司

我单位已根据施工合同的有关规定完成了 “怡嘉苑”经济适用住房小区一标段（A栋）工程基础工程专项施工方案 的编制，并经我单位上级技术负责人审核批准，请予以审查。

附： 1、基础工程专项施工方案

承包单位：重庆市万州区清江建筑工程有限公司

项目经理：

日 期： 年 月 日

专业监理工程师审查意见：

专业监理工程师：

日 期：

总监理工程师审核意见：

项目监理机构：广东天衡工程建设咨询监理有限公司

总监理工程师：

日 期：

工程技术文件报审表

表B1 编 号：

工程名称 “怡嘉苑”经济适用住房小区一标段A栋 日 期 2010年 月 日

现报上关于（“怡嘉苑”经济适用住房小区一标段A栋）工程的技术管理文件，请予以审定。

类 别 编 制 人 册 数 页 数

□ 基础工程专项施工方案 1

□

□

□

施工单位名称：重庆万州区清江建筑工程有限公司 技术负责人： 申报人：

基础模板工程施工方案

一、模板及支撑的材料要求

(1)、钢模板

(2)、木枋：50×100或60×80杉木枋或松枋；

(3)、支撑尾径：Ф10以上钢管支撑。

二、作业条件

(1)、木模板备料：模板数量按设计方案结合施工进度要求进行考虑，合理确定模板用量。

(2)、根据图纸要求，弹好轴线和模板边线，定好水平标高控制点。

(3)、钢筋绑扎完毕，水、电管、预埋件已安装，钢筋保护层垫块安放，并办好隐蔽验收手续。

(4)、按照图纸要求和工艺标准，向施工队组进行安全和技术交底。

三、模板的配制与安装要求

(1)、模板配制要求

①、按图纸尺寸现场配制模板。

②、本工程采用钢模板 施工，所采用钢材不得弯曲、锈蚀的钢材，且模板在使用前均需刷油。

③、侧模、底模：钢模板

④、底楞、立档：50×100或60×80杉枋或松枋；支撑尾径：Ф10以上钢管支撑。

(2)、模板安装要求

①、保证结构和构件各部分形状、尺寸和相互位置的正确。

②、具有足够的承载能力，刚度和稳定性、能可靠地承受浇捣混凝土的自重和侧压力以及在施工过程中所产生的荷载。

③、装拆方便，能多次周转使用。

④、模板拼缝严密、不漏浆。

⑤、支撑必须安装在坚实的地基上，并有足够的支承面积，以保证所浇捣的结构不致发生下沉、裂缝、起砂或起鼓。

⑥、根据GB50204-92，现浇结构模板安装的允许偏差应符合下列规定：

现浇结构模板安装的允许偏差

项 目 允许偏差（mm） 轴线位置 5

底模上表面标高 ±5

截面内部尺寸 基础 ±10

柱、墙、梁

层高垂直度 不大于5m

大于5m

相邻两板表面高低差 2mm 2

表面平整度 5mm 5

注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。

四、独立式基础模板施工方法

台阶形基础模板每一阶模板有四块侧模拼钉而成，其中两块侧板的尺寸与相应的台阶侧面尺寸相等。四块侧板用木档拼成方框。上台阶模板的其中两块侧模的最下一块拼板要加长（轿杠木），以便搁摆在下层台阶模板上，下层台阶模板的四周要设斜撑及平撑。斜撑和平撑的一端钉在侧板的木档（排骨档）上，另一端顶紧在木桩上。上台阶的四周也要用斜撑和平撑支撑，斜撑和平撑的一端钉在台阶侧板的木档上，另一端可钉在下台阶侧板的木档顶上或木桩上。

施工技术交底记录（附件）

页脚内容

基础模板工程施工方案

一、模板及支撑的材料要求

(1)、钢模板

(2)、木枋：50×100或60×80杉木枋或松枋；

(3)、支撑尾径：Ф10以上钢管支撑。

二、作业条件

(1)、木模板备料：模板数量按设计方案结合施工进度要求进行考虑，合理确定模板用量。

(2)、根据图纸要求，弹好轴线和模板边线，定好水平标高控制点。

(3)、钢筋绑扎完毕，水、电管、预埋件已安装，钢筋保护层垫块安放，并办好隐蔽验收手续。

(4)、按照图纸要求和工艺标准，向施工队组进行安全和技术交底。

三、模板的配制与安装要求

(1)、模板配制要求

①、按图纸尺寸现场配制模板。

②、本工程采用钢模板 施工，所采用钢材不得弯曲、锈蚀的钢材，且模板在使用前均需刷油。

③、侧模、底模：钢模板

④、底楞、立档：50×100或60×80杉枋或松枋；支撑尾径：Ф10以上钢管支撑。

(2)、模板安装要求

①、保证结构和构件各部分形状、尺寸和相互位置的正确。

②、具有足够的承载能力，刚度和稳定性、能可靠地承受浇捣混凝土的自重和侧压力以及在施工过程中所产生的荷载。

③、装拆方便，能多次周转使用。

④、模板拼缝严密、不漏浆。

⑤、支撑必须安装在坚实的地基上，并有足够的支承面积，以保证所浇捣的结构不致发生下沉、裂缝、起砂或起鼓。

⑥、根据GB50204-92，现浇结构模板安装的允许偏差应符合下列规定：

现浇结构模板安装的允许偏差

项 目 允许偏差（mm）

轴线位置 5 施工技术交底记录（附件）

页脚内容 底模上表面标高 ±5

截面内部尺寸 基础 ±10

柱、墙、梁

层高垂直度 不大于5m

大于5m

相邻两板表面高低差 2mm 2

表面平整度 5mm 5

注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。

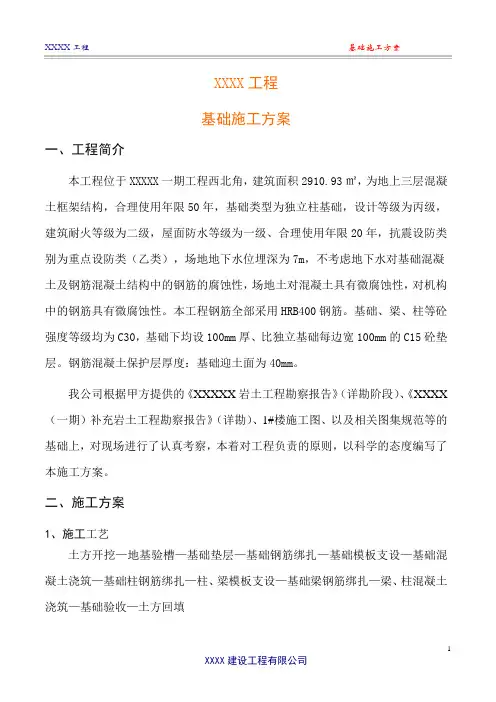

XXXX工程 基础施工方案

XXXX建设工程有限公司 1 XXXX工程

基础施工方案

一、工程简介

本工程位于XXXXX一期工程西北角，建筑面积2910.93㎡，为地上三层混凝土框架结构，合理使用年限50年，基础类型为独立柱基础，设计等级为丙级，建筑耐火等级为二级，屋面防水等级为一级、合理使用年限20年，抗震设防类别为重点设防类（乙类），场地地下水位埋深为7m，不考虑地下水对基础混凝土及钢筋混凝土结构中的钢筋的腐蚀性，场地土对混凝土具有微腐蚀性，对机构中的钢筋具有微腐蚀性。本工程钢筋全部采用HRB400钢筋。基础、梁、柱等砼强度等级均为C30，基础下均设100mm厚、比独立基础每边宽100mm的C15砼垫层。钢筋混凝土保护层厚度：基础迎土面为40mm。

我公司根据甲方提供的《XXXXX岩土工程勘察报告》（详勘阶段）、《XXXX（一期）补充岩土工程勘察报告》（详勘）、1#楼施工图、以及相关图集规范等的基础上，对现场进行了认真考察，本着对工程负责的原则，以科学的态度编写了本施工方案。

二、施工方案

1、施工工艺

土方开挖—地基验槽—基础垫层—基础钢筋绑扎—基础模板支设—基础混凝土浇筑—基础柱钢筋绑扎—柱、梁模板支设—基础梁钢筋绑扎—梁、柱混凝土浇筑—基础验收—土方回填 XXXX工程 基础施工方案

XXXX建设工程有限公司 2 2、土方工程施工方案

2.1、土方开挖

基础形式为现浇钢筋混凝土独立基础，具体标高见下表：

序号 轴线 标高

1 ① -3.000m

2 ②轴、③轴 -2.000m
