简述散热器结构

简述汽车冷却系统的构造
汽车冷却系统主要由以下部分组成：
1. 水泵：水泵是冷却系统的核心部件，负责推动冷却液在系统中流动，以带走发动机产生的热量。

2. 节温器：节温器的作用是控制冷却液的大小循环，使发动机的温度快速达到理想状态。

3. 水箱：水箱负责储存大量冷却液，作为发动机与外界热交换的媒介，将发动机的热量排出。

4. 水箱风扇：当水温达到一定温度时，水箱风扇开始工作，帮助将水箱中的热量排出。

5. 水管：水管是冷却系统中必不可少的部分，用于连接各个部件，使冷却液能在系统中流动。

6. 水温传感器：水温传感器用于测量发动机的水温，作为喷油量控制的一个依据。

汽车冷却系统的主要作用是防止发动机过热，并使发动机尽快升温并保持恒温。

通过水泵、节温器、水箱、水箱风扇和水管等部件的协同工作，冷却系统能够有效地将发动机产生的热量散布到周围的空气中。

暖气片内部结构原理
暖气片是一种常见的供暖设备，它的内部结构原理涉及到热传导、水循环和散热等多个方面。

首先，暖气片的内部结构通常包括金属片或管道，这些金属片或管道通过水循环来传递热量。

当暖气片连接到暖气系统后，系统中的热水会被泵送到暖气片内部的管道中。

当热水流经暖气片内部的金属片或管道时，热量会被传递到金属片或管道表面，然后再以辐射、对流和传导的方式向周围空气释放热量。

其次，暖气片的内部结构还包括散热片或散热片组件。

这些散热片通常由铝合金或钢铁制成，其表面积相对较大，有利于散热。

当热水通过暖气片内部的管道时，散热片会迅速吸收热量，并将热量传递给周围的空气，从而实现供暖效果。

此外，暖气片的内部结构还可能包括阀门、排气阀和温度调节装置等部件。

这些部件可以帮助控制热水的流动、排除系统中的空气并调节供暖温度，从而保证暖气系统的正常运行和供暖效果。

总的来说，暖气片的内部结构原理涉及到热传导、水循环和散
热等多个方面，通过这些结构和原理的作用，暖气片能够有效地传递热量，实现供暖的功能。

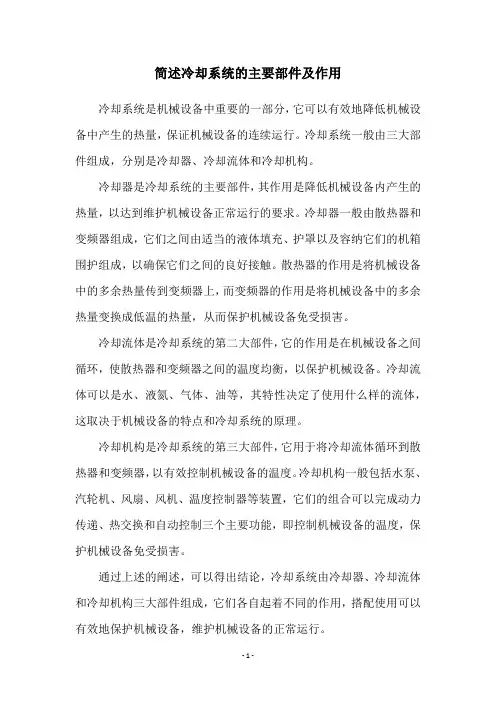

简述冷却系统的主要部件及作用冷却系统是机械设备中重要的一部分，它可以有效地降低机械设备中产生的热量，保证机械设备的连续运行。

冷却系统一般由三大部件组成，分别是冷却器、冷却流体和冷却机构。

冷却器是冷却系统的主要部件，其作用是降低机械设备内产生的热量，以达到维护机械设备正常运行的要求。

冷却器一般由散热器和变频器组成，它们之间由适当的液体填充、护罩以及容纳它们的机箱围护组成，以确保它们之间的良好接触。

散热器的作用是将机械设备中的多余热量传到变频器上，而变频器的作用是将机械设备中的多余热量变换成低温的热量，从而保护机械设备免受损害。

冷却流体是冷却系统的第二大部件，它的作用是在机械设备之间循环，使散热器和变频器之间的温度均衡，以保护机械设备。

冷却流体可以是水、液氮、气体、油等，其特性决定了使用什么样的流体，这取决于机械设备的特点和冷却系统的原理。

冷却机构是冷却系统的第三大部件，它用于将冷却流体循环到散热器和变频器，以有效控制机械设备的温度。

冷却机构一般包括水泵、汽轮机、风扇、风机、温度控制器等装置，它们的组合可以完成动力传递、热交换和自动控制三个主要功能，即控制机械设备的温度，保护机械设备免受损害。

通过上述的阐述，可以得出结论，冷却系统由冷却器、冷却流体和冷却机构三大部件组成，它们各自起着不同的作用，搭配使用可以有效地保护机械设备，维护机械设备的正常运行。

冷却系统的正确使用对于机械设备的安全运行起着重要作用，因此，设计和维护时应特别注意冷却系统的部件的安装、使用和维护，以确保机械设备的安全可靠运行。

总之，冷却系统是机械设备中不可或缺的一部分，它由散热器、变频器和冷却流体以及冷却机构等组成，能够有效降低机械设备产生的热量，维护机械设备的正常运行，并且在设计和维护时应给予特别重视，以确保机械设备的安全可靠运行。

汽车散热器工作原理图
纵观汽车散热器的工作原理图，可以将其分为三个主要部分：冷却液循环系统、风扇系统和空气流动系统。

冷却液循环系统如图中表明，通过散热器的进水管，冷却液从引擎中流入散热器。

冷却液在进入散热器后，沿着狭窄的冷却管道循环流动，与这些管道密切接触。

在这个过程中，冷却液吸收了引擎内部产生的过多热量。

随后，冷却液通过散热器的出水管回流到引擎中，完成整个循环。

风扇系统如图所示，这个部分包括一个或多个风扇，通常通过电机驱动。

风扇安装在散热器后面，可以通过各种方式运转。

在正常运行时，风扇通过吸取空气，产生强大的气流，将环境中相对低温的空气带到散热器上方。

这一过程中的空气，能有效地将热量从冷却液中抽取出来。

空气流动系统是整个散热器工作中的第三个关键组成部分。

图中显示的是汽车的前进方向，可以看到空气从汽车前部进入，经过散热器的散热片，最终从散热器的后部排出。

这个系统利用了汽车行驶时产生的气流，强迫空气流经过散热器，加速散热过程，并将余热带走。

总体而言，汽车散热器的工作原理图清晰地展示了冷却液循环、风扇系统和空气流动系统三个部分的相互协作。

冷却液从引擎中循环流动，通过与散热器中的空气接触，将热量传递给空气。

风扇系统和空气流动系统则通过移动空气，强制加速散热的速度，确保散热器的高效工作。

冷却风扇的机械结构
冷却风扇是一种用于散热的机械装置，通常由以下几个部分组成：
1. 风扇叶片：风扇叶片是冷却风扇的核心部分，它通过旋转产生气流，将热量带走。

风扇叶片通常由塑料、金属或复合材料制成，具有一定的弹性和韧性，以适应高速旋转和振动的工作环境。

2. 电机：电机是冷却风扇的动力源，它驱动风扇叶片旋转。

电机通常采用直流无刷电机或交流电机，具有高效、低噪音、长寿命等特点。

3. 轴承：轴承用于支撑风扇叶片和电机的旋转轴，保证风扇的平稳运行。

轴承通常采用滚珠轴承或含油轴承，具有较高的耐磨性和承载能力。

4. 外壳：外壳用于保护风扇内部的零部件，并起到美观和防尘的作用。

外壳通常由塑料或金属制成，具有一定的强度和耐腐蚀性。

5. 控制电路：控制电路用于控制风扇的转速和工作模式，以满足不同的散热需求。

控制电路通常包括传感器、控制器和电源等部分。

6. 安装支架：安装支架用于将冷却风扇固定在设备上，保证风扇的稳定运行。

安装支架通常采用金属或塑料制成，具有一定的强度和调节功能。

以上是冷却风扇的机械结构的主要组成部分。

不同类型和规格的冷却风扇可能会有所差异，但基本结构和工作原理是相似的。

冷却风扇通过合理的设计和制造，可以有效地提高设备的散热效率，保证设备的稳定运行。

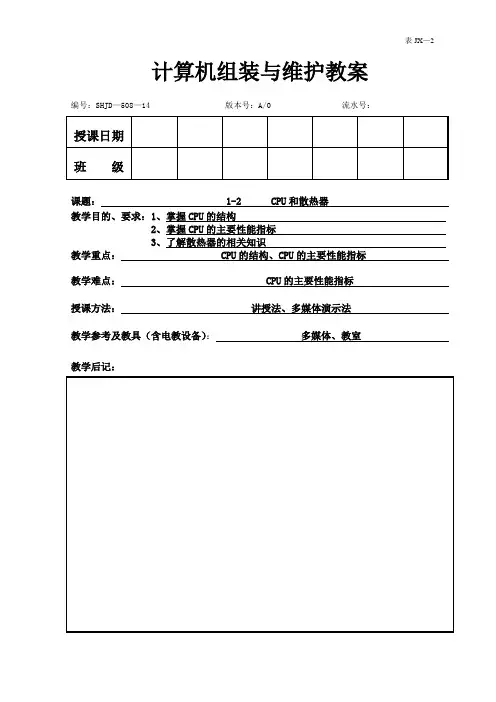

表JX—2 计算机组装与维护教案编号：SHJD—508—14 版本号：A/0 流水号：课题： 1-2 CPU和散热器教学目的、要求：1、掌握CPU的结构2、掌握CPU的主要性能指标3、了解散热器的相关知识教学重点： CPU的结构、CPU的主要性能指标教学难点： CPU的主要性能指标授课方法：讲授法、多媒体演示法教学参考及教具（含电教设备）：多媒体、教室教学后记：板书设计一、CPU概述二、CPU结构1、算术逻辑单元2、控制单元3、寄存器组4、总线三、CPU性能指标1、字长2、主频3、缓存四、散热器1、常见的散热器2、散热器分类3、散热器组成注：要求以一块黑板的版面来进行板书设计教案纸教学过程学生活动学时分配新课导入： CPU是一台计算机的核心部分，相当于人类的大脑，负责计算机的大部分运算和控制功能。

提问：回顾计算机的系统组成，CPU主要由几个部分组成？运算器和控制器运算器的功能：完成对数据的算术运算、逻辑运算和逻辑判断等操作控制器的功能：控制运算器、存储器、输入输出设备等配件协调运作讲授新课：一、CPU概述CPU（Central Processing Unit）又叫中央处理器，是计算机系统的核心部件，在整个电脑系统中起到运算和控制的作用。

它是由数量众多（几千万个）的晶体管组成的超大规模集成电路，控制着整个计算机系统的运行。

CPU的性能大致上反映出了一台计算机的性能，因此它的性能指标十分重要。

二、CPU的结构1、算术逻辑单元ALU(Arithmetic Logic Unit)ALU是运算器的核心。

它是以全加器为基础，辅之以移位寄存器及相应控制逻辑组合而成的电路，在控制信号的作用下可完成加、减、乘、除四则运算和各种逻辑运算。

2、控制单元(Control Unit)控制单元是计算机的控制中心，它不仅要保证指令的正确执行，而且要能够处理异常事件。

控制单元由指令寄存器IR(Instruction Register)、指令译码器ID(Instruction Decoder)和操作控制器0C(Operation Controller)三个部件组成，对协调整个电脑有序工作极为重要。

铝管带式汽车散热器钎焊原理：在铝元素中加入一定量的硅元素后形成的硅铝合金会随着硅元素含量的不同发生熔点变化，与其他的铝合金就会有熔点差。

铝硬钎焊就是利用这一熔点差来使其焊合在一块的方法。

下图所示为Al-Si合金状态图。

例如：纯铝的熔点是660℃，加入7%的硅后，铝合金（4343）的熔点降为600℃左右。

Al-Si合金图1 Al-Si合金状态图含硅量11.7%时形成硅铝共晶合金，此时的熔点最低，为577℃。

如图2所示，在母材A和B之间置入硅铝合金焊料C，当母材和焊料被同时加热至620℃时，焊料熔化，在焊剂的作用下，铝表面的氧化膜被去除。

熔化的焊料借助焊剂产生毛细管作用并流动，进入到两种母材的间隙处，其中的一部分硅扩散到母材中。

降至常温后固化，形成牢固的焊脚。

组装→涂焊剂→钎焊→冷却、固化图2 钎焊原理图焊后的连接强度可达到11.7kg/mm2。

钎焊工艺：铝钎焊的方法及工艺见表1。

焊剂作为破坏、去除铝表面氧化层的活性剂，配制有多种方法，其中方法I~IV以氯化物（NaCl、KCl、LiCl等）为主要成分，再添加少量的氟化物。

由于钎焊后残留的含氯化物焊剂具有腐蚀作用，必须进行后处理予以彻底去除。

第V种NOCOLOK法使用了非腐蚀性焊剂（K3AlF6-KAlF4），钎焊后不必清洗。

在这里，NOCOLOK是焊剂的商品名。

第VI种真空钎焊法不使用焊剂，靠焊料中镁元素的蒸发破坏氧化膜来进行焊接。

第VII种是在非活性气体氛围中进行焊接的V AW法，带焊料的零部件需在氨溶液中做前处理，氧化膜必须完全处理掉。

还有，氮气的纯度必须严格管理。

由于第V种NOCOLOK法过程易于控制，便于工业化大批量生产，焊后工件不须清洗处理，目前，大部分的制造商都选择了这种方法生产铝管带式散热器。

国内引进的生产线也以NOCOLOK法为主。

生产工艺：NOCOLOK法典型的铝管带式散热器生产工艺如下：高频焊管、滚带、主片和护板冲压、真空清洗零件、芯子组装、芯子钎焊、安装水室（敛缝）、安装附件和侧板、密封性检验、水箱盖安装、标签粘贴、包装。

简述冷却系统的主要部件及作用冷却系统由许多不同的部件组成，其功能是维持机器（如汽车发动机）在一定的温度并保持其稳定性。

冷却系统非常重要，因为它能够让机器在最优状态下运行，并降低了它热故障的可能性。

其中所搭配的主要部件有：1、冷却液：冷却液把发动机的热量从一个地方转移到另一个地方，例如从气缸头传递到散热器。

冷却液也能把被散热器吸取的热量把到风扇之前，以便去掉热量。

一般的冷却液都是水和配方添加剂的混合物，能把发动机的高温转移到另一处去。

2、散热器：散热器是冷却系统的重要组件之一，主要用来散发发动机热量到外界空气中去，从而使发动机温度保持在一定的水平。

散热器由金属管和金属片组成，其中金属管里嵌入到热量排出的气体，金属片的表面被外界的空气接触，使热量转移到外界，从而使发动机温度保持在一定的范围内。

3、水泵：水泵是冷却系统的重要组件之一，它的作用是让冷却液在冷却系统中流动。

水泵通过把热量从发动机热源转移到冷却系统的多个部位，把温度控制在一定的范围内。

水泵一般由齿轮驱动，齿轮通过发动机和其他电气设备连接，它能随着发动机的转速而改变自身的转速，这样就能更好地把冷却液分散到冷却系统中的各处。

4、风扇：风扇用来吸收散热器释放的热量。

散热器内的热量被风扇吸收后，就会被周围的空气所冷却，使发动机的温度保持在一定的范围。

一般情况下，风扇由齿轮驱动，当发动机转速增加时，风扇就会变得越快，从而更好地散发热量。

上面的部件是冷却系统的主要部件，它们的作用是能够让发动机在最佳的温度下运行。

如果冷却系统损坏，发动机温度就可能超出允许范围，结果可能导致发动机损坏。

因此，通常我们要保持冷却系统的正常运行，以确保发动机在最优状态下运行。

冷却系统的作用也可以运用于其他的机械设备，如机床、汽车发动机、军事武器和原子能反应堆等。

它可以把机器运行的热量转移到外界，以确保机器运行时不会发生过热等问题。

总之，冷却系统是机器运行过程中不可缺少的一个系统，它可以保持机器在最优状态下运行，且降低热故障发生的可能性。

汽车散热器的工作原理
汽车散热器主要用于散热，帮助汽车的发动机保持适宜的工作温度。

它的工作原理如下：
1. 冷却液的循环：冷却液首先由水泵推动，在发动机内部流动，吸收燃烧过程中产生的热量。

2. 散热器结构：汽车散热器通常采用铜管和铝片相结合的结构。

铜管具有良好的导热性能，可以将热量迅速传递到散热器的铝片上。

铝片具有较大的表面积，利于散热。

3. 散热的过程：冷却液通过散热器时，与散热器的铝片接触，热量从冷却液传递到铝片上。

同时，风扇或车辆行驶时产生的气流通过铝片，帮助加快热量的散发。

4. 空气和冷却液的接触：冷却液通过铝片的同时，接触到通过散热器的空气流动。

这一过程中，冷却液中的热量会被空气吹散，使冷却液在经过散热器后温度降低。

5. 冷却液的循环再次：冷却液在散热器中散热后，经过下一个阀门回到发动机内循环使用。

这个过程持续不断，帮助发动机的保持适宜的工作温度。

总而言之，汽车散热器通过冷却液循环、散热器结构、空气和冷却液的接触等过程，将发动机中产生的热量散发到外界，保持发动机在适宜的工作温度范围内。
