箍筋长度计算方法与公式及图解

答：钢筋部位及其名称计算公式附图箍筋组合形式常见的箍筋组合型式有：非符合箍筋和符合箍筋03G101－1P46 图10 图113×3箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内箍筋长度＝H-2*保护层+2*Lw+2d(横向、纵向各设置一道)4×3箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内矩形箍长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层) )*2+8d+2*Lw横向一字型箍筋长度：H-2*保护层+2d+2*Lw4×4箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层-d)/3*1+d))*2+8d+2*Lw(横向、纵向各一道)5×4箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层))*2+8d+2*Lw内纵向矩形箍筋长度＝((B-2*保护层-d)/4*1+d+ (H-2*保护层))*2+8d+2*Lw内纵向一字型箍筋长度＝H-2*保护层+2d+2*Lw5×5箍筋长度外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向矩形箍筋长度：((B-2*保护层) + (H-2*保护层-d)/4*1+d))*2+8d+2*Lw内横向一字型箍筋长度：B-2*保护层+2d+2*Lw内纵向矩形箍筋长度：((B-2*保护层-d)/4*1+d+(H-2*bh))*2+8d+2*Lw内纵向一字型箍筋长度：H-2*保护层+2d+2*Lw6×6箍筋长度外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向箍筋长度：((B-2*保护层)+(H-2*保护层-d)/5*1+d))*2+8d+2*Lw(设置两道)内纵向箍筋长度：((B-2*保护层-d)/5*1+d+(H-2*保护层))*2+8d+2*Lw(设置两道)箍筋弯钩长度Lw 03G101-1P35，1.9d的来源GB50204-2002弯钩计算5.3.1、5.3.2条当箍筋、拉筋端部弯钩为135度时：抗震(I、II、III、IV级)：Lw = max(11.9*d，75+1.9*d)；普通箍筋：Lw = 6.9d；当箍筋、拉筋端部弯钩为180度时：抗震：Lw = 13.25d；普通箍筋：Lw = 8.25d；当箍筋、拉筋端部弯钩为90度时：抗震：Lw = 10.5d；普通箍筋：Lw = 5.5d。

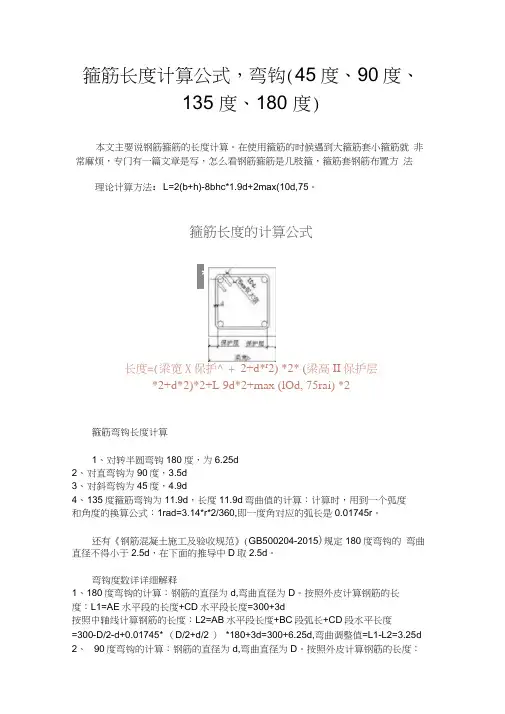

箍筋长度计算公式，弯钩(45度、90度、135 度、180 度)本文主要说钢筋箍筋的长度计算。

在使用箍筋的时候遇到大箍筋套小箍筋就 非常麻烦，专门有一篇文章是写，怎么看钢筋箍筋是几肢箍，箍筋套钢筋布置方 法 理论计算方法：L=2(b+h)-8bhc*1.9d+2max(10d,75。

箍筋长度的计算公式长度=(梁宽X 保护^ + 2+d*r 2) *2* (梁高II 保护层*2+d*2)*2+L 9d*2+max (lOd, 75rai) *2箍筋弯钩长度计算1、对转半圆弯钩180度，为6.25d2、 对直弯钩为90度，3.5d3、 对斜弯钩为45度，4.9d4、 135度箍筋弯钩为11.9d ，长度11.9d 弯曲值的计算：计算时，用到一个弧度 和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r 。

还有《钢筋混凝土施工及验收规范》(GB500204-2015)规定180度弯钩的 弯曲直径不得小于2.5d ，在下面的推导中D 取2.5d 。

弯钩度数详详细解释1、180度弯钩的计算：钢筋的直径为d,弯曲直径为D 。

按照外皮计算钢筋的长 度：L1=AE 水平段的长度+CD 水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB 水平段长度+BC 段弧长+CD 段水平长度 =300-D/2-d+0.01745* （D/2+d/2 ） *180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、 90度弯钩的计算：钢筋的直径为d,弯曲直径为D 。

按照外皮计算钢筋的长度： * HiL1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d3、135度弯钩的计算：钢筋的直径为d,弯曲直径为D。

钢筋箍筋长度计算公式
钢筋箍筋长度计算公式如下：
1.钢筋长度计算：钢筋的长度计算一般遵循线段长度计算方式，
即直接测量线段的实际长度，不需要进行其他复杂的计算公式。

2.箍筋长度计算：在混凝土结构中，箍筋一般用于增强混凝土柱、梁等构件的受力性能。

箍筋的长度一般根据结构设计要求和规范进行
计算。

根据《混凝土结构设计规范》(GB50010-2010)的规定，箍筋长度
计算公式如下：
L = (C + 2d + αh)/π
其中，L为箍筋的长度，C为构件的周长（单位：米），d为构件
横截面的对角线与一条边的距离（单位：米），α为箍筋的收缩修正
系数（无量纲），h为构件的高度（单位：米），π为圆周率
（3.14159）。

需要注意的是，箍筋的长度计算公式通常适用于典型的直立矩形或圆形构件，对于其他形状的构件，可能需要根据具体情况进行适当的调整和修正。

还有一些特殊情况下的钢筋箍筋长度计算，如在裂缝宽度控制和钢筋束延伸长度计算中，会根据不同要求和设计标准进行具体计算。

1．矩形箍筋下料长度计算公式箍筋下料长度 =箍筋周长 +箍筋调整值（表1）式中箍筋周长=2*（外包宽度+外包长度）；外包宽度 =b-2c+2d；外包长度 =h-2c+2d；b× h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

2．计算实例某抗震框架梁跨中截面尺寸 b× h=250mm × 500mm ，梁内配筋箍筋φ 6@150，纵向钢筋的保护层厚度 c=25mm，求一根箍筋的下料长度。

解：外包宽度 = b-2c+2d=250-2× 25+2× 6=212（ mm ）外包长度 =h-2c+2d=500-22× 25+2×6=462（ mm ）箍筋下料长度 =箍筋周长 +箍筋调整值=2* （外包宽度 +外包长度） +110（调整值）=2* （ 212+462） +110=1458（ mm ）≈1460 （ mm ）（抗震箍）箍筋形式使用构造箍筋弯钩不直段长度 Lp 箍筋直径HPB235 级 HRB335 级 CRB550级90° /90 °一般构造Lp≥5d 5d 6d30 40 50 60 50 60 70 30 30 40 40135°/135 °抗震构造Lp≥ 10 18d 20d110 140 180 220 160 200 240 90 110 130 15一,对于箍筋长度的计算 &id=18552)对于箍筋长度的计算一、曲折调整值的观点对于单根估算长度和下料长度是不同的，估算长度是依据钢筋的外皮计算，下料长度是依据钢筋的中轴线计算。

比如一根估算长度为 1 米长的钢筋，其下料长度不需要 1 米，是小于1米的，因为钢筋在曲折的过程中会变长，假如依据 1 米下料，一定会长出一些。

估算长度和下料长度的差值也就是钢筋的曲折调整值，也称为量度差值。

它实质上由双方面造成的，一是因为量度的不同，比以下边这根钢筋，估算的长度是100+300=400mm ，而实质上在下料时只要要截取100-d/2+300-d/2长的一段钢筋即可弯制成下边的形式。

桩基的箍筋计算方法螺旋箍筋计算公式一螺旋箍筋长度：L= （加密区长度/加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋加密区间距2）＋（非加密区长度/非加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋非加密区间距2）＋3×π×（构件直径－保护层×2＋箍筋直径）＋12.5×箍筋直径SQRT是根号 = 平方根号n: 螺旋箍的圈数p：箍筋间距d：圆直径另计搭接长度圈数＝长度/间距螺旋箍筋计算公式二有一个简单的计算公式：根号下（构件周长的平方（减去保护层）+螺距的平方）根数＝构件长度/螺距+1螺旋箍筋计算公式三1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中 a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中 l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中 d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d ﹤0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中 n——螺旋圈数；其他符号意义同前。

“ ^ ”表示次方的意思。

箍筋长度计算公式，弯钩（45度、90度、135度、180度）本文主要说钢筋箍筋的长度计算。

在使用箍筋的时候遇到大箍筋套小箍筋就非常麻烦，专门有一篇文章是写，怎么看钢筋箍筋是几肢箍，箍筋套钢筋布置方法理论计算方法:L=2(b+h)-8bhc*1.9d+2max(10d,75)。

箍筋弯钩长度计算1、对转半圆弯钩180度，为6.25d2、对直弯钩为90度，3.5d3、对斜弯钩为45度，4.9d4、135度箍筋弯钩为11.9d，长度11.9d弯曲值的计算：计算时，用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。

还有《钢筋混凝土施工及验收规范》（GB500204-2015）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。

弯钩度数详详细解释1、180度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d 2、90度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d3、135度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+10d按照中轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+0.01745*（D/2+d/2）*135+10d=300+10d+1.9d，弯曲调整值=L1-L2=1.9d上面讲得太复杂，如果你是做预算的，只要记住:钢筋的外皮长度+弯钩长度。

箍筋锚固长度计算方法箍筋锚固长度是箍筋在混凝土构件中起到固定钢筋的作用，通常用符号"≥"表示。

箍筋锚固长度的计算方法有以下几种:1. 根据箍筋直径和间距计算:箍筋直径 d 和间距 p 决定了箍筋的长度，可以使用以下公式计算:≥ (1)(1)Lg(dp)≥1.5 × 10-2 × d其中，Lg 表示开平方根，dp 表示箍筋直径，d 表示钢筋直径。

(1) 式中 1.5 × 10-2 × d 是箍筋的周长，即箍筋长度除以箍筋间距的商。

2. 根据混凝土构件的强度和箍筋的强度计算:根据混凝土构件的强度和箍筋的强度，可以使用以下公式计算: ≥ (2)Lg(dp)≥1.25 × 104 × Fs × dp其中，Lg 表示开平方根，dp 表示箍筋直径，Fs 表示混凝土构件的抗压强度，dp 表示钢筋直径。

(2) 式中 1.25 × 104 × Fs × dp 是箍筋的抗拉强度，即箍筋强度除以混凝土构件抗压强度的商。

3. 根据建筑设计规范计算:根据建筑设计规范，可以使用以下公式计算:≥ (3)Lg(dp)≥0.8 × 104 × Fs × dp其中，Lg 表示开平方根，dp 表示箍筋直径，Fs 表示混凝土构件的抗压强度，dp 表示钢筋直径。

(3) 式中 0.8 × 104 × Fs × dp 是箍筋的抗拉强度，即箍筋强度除以混凝土构件抗压强度的商。

需要注意的是，以上公式仅适用于固定箍筋的锚固长度计算。

如果箍筋采用连续弯曲等方法，需要采用不同的计算方法。

此外，箍筋的锚固长度应根据不同地区的建筑规范进行计算，以确保混凝土构件的安全性和耐久性。

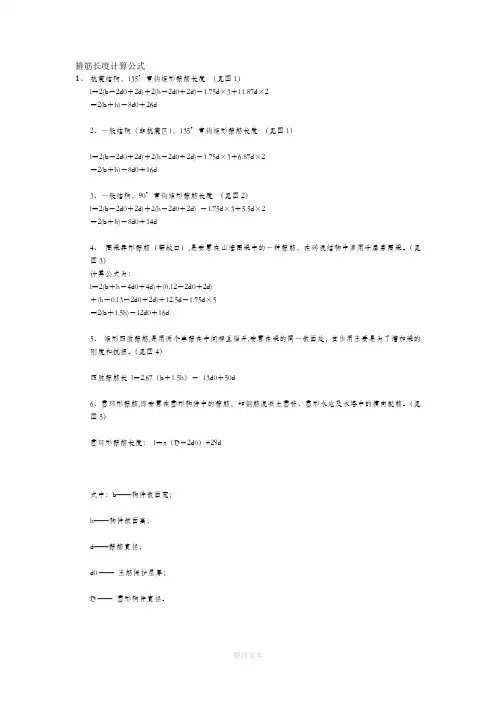

箍筋长度计算公式1、抗震结构，135°弯钩矩形箍筋长度（见图1）l＝2(b－2d0＋2d)＋2(h－2d0＋2d)－1.75d×3＋11.87d×2＝2(b＋h)－8d0＋26d2、一般结构（非抗震区），135°弯钩矩形箍筋长度（见图1）l＝2(b－2d0＋2d)＋2(h－2d0＋2d)－1.75d×3＋6.87d×2＝2(b＋h)－8d0＋16d3、一般结构，90°弯钩矩形箍筋长度（见图2）l＝2(b－2d0＋2d)＋2(h－2d0＋2d) －1.75d×3＋5.5d×2＝2(b＋h)－8d0＋14d4、圈梁异形箍筋（带缺口）,是安置在山墙圈梁中的一种箍筋，在砖混结构中多用于屋盖圈梁。

（见图3）计算公式为：l＝2(b＋h－4d0＋4d)＋(0.12－2d0＋2d)＋(h－0.13－2d0＋2d)＋12.5d－1.75d×5＝2(b＋1.5h)－12d0＋16d5、矩形四肢箍筋,是用两个单箍在中间相互错开,安置在梁的同一截面处，其作用主要是为了增加梁的刚度和抗扭。

（见图4）四肢箍筋长l＝2.67（b＋1.5h）－13d0＋50d6、圆环形箍筋,即安置在圆形构件中的箍筋，如钢筋混凝土圆柱、圆形水池及水塔中的横向配筋。

（见图5）圆环形箍筋长度：l＝π（D－2d0）+29d式中：b——构件截面宽；h——构件截面高；d——箍筋直径；d0 ——主筋保护层厚；D ——圆形构件直径。

本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！。

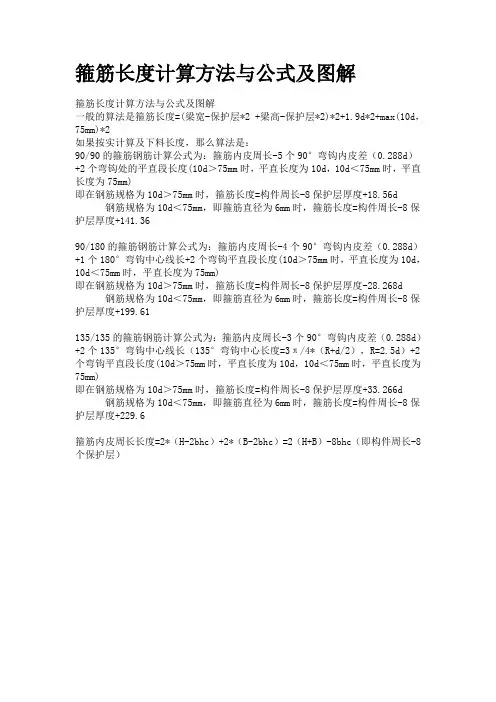

箍筋长度计算方法与公式及图解箍筋长度计算方法与公式及图解一般的算法是箍筋长度=(梁宽-保护层*2 +梁高-保护层*2)*2+1.9d*2+max(10d，75mm)*2如果按实计算及下料长度，那么算法是：90/90的箍筋钢筋计算公式为：箍筋内皮周长-5个90°弯钩内皮差（0.288d）+2个弯钩处的平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm)即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度+18.56d 钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+141.3690/180的箍筋钢筋计算公式为：箍筋内皮周长-4个90°弯钩内皮差（0.288d）+1个180°弯钩中心线长+2个弯钩平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm)即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度-28.268d 钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+199.61135/135的箍筋钢筋计算公式为：箍筋内皮周长-3个90°弯钩内皮差（0.288d）+2个135°弯钩中心线长（135°弯钩中心长度=3π/4*（R+d/2），R=2.5d）+2个弯钩平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm)即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度+33.266d 钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+229.6箍筋内皮周长长度=2*（H-2bhc）+2*（B-2bhc）=2（H+B）-8bhc（即构件周长-8个保护层）。

箍筋的长度计算公式箍筋长度的计算公式1. 弯曲箍筋长度计算公式（按弯曲部分计算）•公式：L = 2 * π * r * n - ΔL•公式解释：弯曲箍筋的长度等于圆的周长乘以箍筋的数量减去弯曲引起的长度增加•举例：一根半径为10厘米的圆柱形柱子需要设计弯曲箍筋，箍筋数量为4根，箍筋弯曲引起的长度增加为5厘米，则箍筋的长度为：L = 2 * π * 10 * 4 - 5 = 厘米2. 直筋箍筋长度计算公式•公式：L = P / (π * d) * (l + 2 * a) + ΔL•公式解释：直筋箍筋的长度等于弧长与直筋长度之和，再加上箍筋距离两端的超出长度•举例：一根直径为20毫米的圆柱形柱子需要设计直筋箍筋，弧长为50毫米，直筋长度为30毫米，箍筋距离两端的超出长度为5毫米，则箍筋的长度为：L = 50 / (π * 20) * (30 + 2 * 5) = 毫米3. 支撑箍筋长度计算公式•公式：L = P / (π * d) + ΔL•公式解释：支撑箍筋的长度等于弧长与箍筋距离两端的超出长度之和•举例：一根直径为30厘米的圆柱形柱子需要设计支撑箍筋，弧长为70毫米，箍筋距离两端的超出长度为10毫米，则箍筋的长度为：L = 70 / (π * 30) + 10 = 米4. 螺旋箍筋长度计算公式•公式：L = π * D * n - ΔL•公式解释：螺旋箍筋的长度等于圆周长与箍筋穿过的圈数相乘减去穿过圈数引起的长度增加•举例：一根直径为40厘米的圆柱形柱子需要设计螺旋箍筋，箍筋穿过的圈数为6圈，穿过圈数引起的长度增加为2厘米，则箍筋的长度为：L = π * 40 * 6 - 2 = 厘米以上是常见的箍筋长度计算公式，根据不同的箍筋形式和设计要求，可以选择相应的公式计算箍筋的长度。

5. 锚固箍筋长度计算公式•公式：L = L1 + L2 + ΔL•公式解释：锚固箍筋的长度等于箍筋的埋置长度和露出长度之和，再加上锚固引起的长度增加•举例：一根需要锚固的箍筋，箍筋的埋置长度为40厘米，露出长度为20厘米，锚固引起的长度增加为5厘米，则箍筋的长度为： L = 40 + 20 + 5 = 厘米6. 引弧箍筋长度计算公式•公式：L = 2 * π * R * n - ΔL•公式解释：引弧箍筋的长度等于圆的周长乘以箍筋的数量减去引弧引起的长度增加•举例：一根曲度半径为50厘米的引弧箍筋需要设计，箍筋数量为8根，引弧引起的长度增加为10厘米，则箍筋的长度为： L= 2 * π * 50 * 8 - 10 = 厘米7. 拐角箍筋长度计算公式•公式：L = θ / 360 * π * D + ΔL•公式解释：拐角箍筋的长度等于圆周角占360度的比例乘以圆周长，再加上拐角引起的长度增加•举例：一根拐角为90度的圆柱形柱子需要设计拐角箍筋，圆周长为60厘米，拐角引起的长度增加为5厘米，则箍筋的长度为：L = 90 / 360 * π * 60 + 5 =厘米8. 鼓包箍筋长度计算公式•公式：L = D * π + ΔL•公式解释：鼓包箍筋的长度等于柱子直径乘以圆周率，再加上鼓包引起的长度增加•举例：一根直径为80厘米的鼓包箍筋需要设计，鼓包引起的长度增加为3厘米，则箍筋的长度为：L = 80 * π + 3 = 厘米以上是一些常见的箍筋长度计算公式，根据具体情况和设计要求，可以选择相应的公式计算箍筋的长度。

箍筋长度的计算公式本文主要说钢筋箍筋的长度计算。

在使用箍筋的时候遇到大箍筋套小箍筋就非常麻烦，专门有一篇文章是写，怎么看钢筋箍筋是几肢箍，箍筋套钢筋布置方法理论计算方法:L=2(b+h)-8bhc*1.9d+2max(10d,75)。

箍筋弯钩长度计算1、对转半圆弯钩180度，为6.25d2、对直弯钩为90度，3.5d3、对斜弯钩为45度，4.9d还有《钢筋混凝土施工及验收规范》（GB500204-2015）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。

弯钩度数详详细解释1、180度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算：钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d。

上面讲得太复杂，如果你是做预算的，只要记住:钢筋的外皮长度+弯钩长度。

外皮长度=矩形断面周长-8*砼保护层厚度+8*箍筋直径;弯钩长度:180度=6.25*箍筋直径;90度=3.725*箍筋直径;45度=4.25*箍筋直径。

以复合箍筋5×4为例,在老规范公式的基础上来推导新规范各种箍筋长度的计算公式。

新规范因保护层为箍筋外皮到外皮,在老规范的基础上减去8d,就是新规范2×2外围封闭箍筋1长度的计算公式。

上面这些都是预算钢筋的计算钢筋的精确算法公式。

工地翻样很多都是这么干，如果弯钩锚固短了，监理要说，如果锚固长了，公司要说。

箍筋长度计算方法与公式及图解一般的算法是箍筋长度=(梁宽-保护层*2 +梁高-保护层*2)*2+1.9d*2+max(10d，75mm)*2如果按实计算及下料长度，那么算法是：90/90的箍筋钢筋计算公式为：箍筋内皮周长-5个90°弯钩内皮差（0.288d）+2个弯钩处的平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm)即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度+18.56d钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+141.36；90/180的箍筋钢筋计算公式为：箍筋内皮周长-4个90°弯钩内皮差（0.288d）+1个180°弯钩中心线长+2个弯钩平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm)即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度-28.268d钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+199.61；135/135的箍筋钢筋计算公式为：箍筋内皮周长-3个90°弯钩内皮差（0.288d）+2个135°弯钩中心线长（135°弯钩中心长度=3π/4*（R+d/2），R=2.5d）+2个弯钩平直段长度(10d ＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm)即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度+33.266d；钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+229.6；箍筋内皮周长长度=2*（H-2bhc）+2*（B-2bhc）=2（H+B）-8bhc（即构件周长-8个保护层）。

箍筋计算规则
梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h -8c+26.5d的公式，钢筋工不是太欢迎，如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

目前常用以下几种方法：
1、箍筋长度=箍筋矩（方）形长度+6.25d*2（钩）d为箍筋直径，下同
2、箍筋长度=箍筋矩（方）形长度+4.9d*2（钩）；
3、箍筋长度=箍筋矩（方）形长度+不同直径的估计钩长；
4、箍筋长度=构件横截面外形长度-5cm。

当次梁的4面保护层均为25mm时，
箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm；
箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm；
箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm；
箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。

当主梁支座顶面保护层为55mm，其余3面保护层为25mm时，
箍筋直径为圆8，我们有：箍筋总长＝2b+2h－48mm；
箍筋直径为圆10，我们有：箍筋总长＝2b+2h+5mm；
箍筋直径为圆12，我们有：箍筋总长＝2b+2h+58mm；
箍筋直径为圆14，我们有：箍筋总长＝2b+2h+111mm。

对于框架柱，当柱的保护层为30mm时，
箍筋直径为圆8，我们有：箍筋总长＝2b+2h－28mm；
箍筋直径为圆10，我们有：箍筋总长＝2b+2h+25mm；
箍筋直径为圆12，我们有：箍筋总长＝2b+2h+78mm；
箍筋直径为圆14，我们有：箍筋总长＝2b+2h+131mm。

答：钢筋部位及其名称计算公式附图箍筋组合形式常见的箍筋组合型式有：非符合箍筋和符合箍筋03G101－1P46 图10 图113×3箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内箍筋长度＝H-2*保护层+2*Lw+2d(横向、纵向各设置一道)4×3箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内矩形箍长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层) )*2+8d+2*Lw横向一字型箍筋长度：H-2*保护层+2d+2*Lw4×4箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层-d)/3*1+d))*2+8d+2*Lw(横向、纵向各一道)5×4箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层))*2+8d+2*Lw内纵向矩形箍筋长度＝((B-2*保护层-d)/4*1+d+ (H-2*保护层))*2+8d+2*Lw内纵向一字型箍筋长度＝H-2*保护层+2d+2*Lw5×5箍筋长度外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向矩形箍筋长度：((B-2*保护层) + (H-2*保护层-d)/4*1+d))*2+8d+2*Lw内横向一字型箍筋长度：B-2*保护层+2d+2*Lw内纵向矩形箍筋长度：((B-2*保护层-d)/4*1+d+(H-2*bh))*2+8d+2*Lw内纵向一字型箍筋长度：H-2*保护层+2d+2*Lw6×6箍筋长度外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw内横向箍筋长度：((B-2*保护层)+(H-2*保护层-d)/5*1+d))*2+8d+2*Lw(设置两道)内纵向箍筋长度：((B-2*保护层-d)/5*1+d+(H-2*保护层))*2+8d+2*Lw(设置两道)箍筋弯钩长度Lw 03G101-1P35，1.9d的来源GB50204-2002弯钩计算5.3.1、5.3.2条当箍筋、拉筋端部弯钩为135度时：抗震(I、II、III、IV级)：Lw = max(11.9*d，75+1.9*d)；普通箍筋：Lw = 6.9d；当箍筋、拉筋端部弯钩为180度时：抗震：Lw = 13.25d；普通箍筋：Lw = 8.25d；当箍筋、拉筋端部弯钩为90度时：抗震：Lw = 10.5d；普通箍筋：Lw = 5.5d。

箍筋或者拉钩的长度计算一、外围封闭箍筋长度：按外皮计算预算长度＝｛〔b+h〕*2-8c+8d｝+｛1.9d*2+max 〔10d,75〕*2｝可简化为〔b+h〕*2-8c+31.8d按中心线计算预算长度＝｛〔b+h〕*2-8c+4d｝+｛1.9d*2+max 〔10d,75〕*2｝可简化为〔b+h〕*2-8c+27.8d03G101-1的保护层是梁、柱主筋外边至构件边的距离,所以梁、柱箍筋按外皮计算长度时箍筋四侧的每边长度加d,整根箍筋要加8d,弯钩长度为23.8d.梁、柱箍筋按中心计算长度时箍筋四侧的每边长度加0.5d,整根箍筋要加4d,弯钩长度为23.8d.二、内箍的计算：内箍主要是要需要计算内箍的宽度,长度的计算是和外箍一样的.内箍的宽度=〔b-2c-D〕/〔n-1〕+D D为梁、柱主筋的直径三、单支箍或拉筋长度计算1．单支箍筋只钩住纵筋：按外皮计算预算长度＝直段长度+两个弯钩长度=〔h-2c〕+｛2d+1.9d*2+max〔10d,75〕*2｝可简化为h-2c+25.8d按中心线计算预算长度＝直段长度+两个弯钩长度=〔h-2c〕+｛d+1.9d*2+max〔10d,75〕*2｝可简化为h-2c+24.8d2．单支箍筋钩住纵筋和箍筋：按外皮计算预算长度＝直段长度+两个弯钩长度=〔h-2c+2d〕+｛2d+1.9d*2+max〔10d,75〕*2｝可简化为〔h-2c+2d〕+25.8d按中心线计算预算长度＝直段长度+两个弯钩长度=〔h-2c+2d〕+｛1d+1.9d*2+max〔10d,75〕*2｝可简化为〔h-2c+2d〕+24.8d 3．梁、柱拉钩计算：规X要求拉筋应同时拉住梁、柱的箍筋或者主筋,所以计算梁、柱拉钩的长度的平直段都为〔h-2c+2d〕,或者是梁、柱外箍宽度+2d.按外皮计算两个弯钩长度为25.8d,按中心线计算两个弯钩长度24.8d.4．墙、板拉钩计算：墙、板的保护层外侧钢筋的外边到结构边的距离,拉筋平直段长度为墙厚、板厚-2c,按外皮计算两个弯钩长度为25.8d,按中心线计算两个弯钩长度24.8d.四、max〔10d,75〕的计算：其中max〔10d,75〕*2中在工程计算中只要是箍筋直径大于等于8的都按10d计算就可以,所以可以简化一下,但是算6.5的钢筋的时候,弯狗的直段长度要按75计算.例如构造柱箍筋常用的6.5的170*170的箍筋,如果按简化后的公式计算为：170*4+31.8*6.5=886.7,直段长度按75计算公式为：170*4+8*6.5+3.8*6.5+75*2=906.7,要是没考虑到每个箍筋会短20mm.当箍筋直径大于等于8时max〔10d,75〕=10d,按简化计算公式.计算6.5钢筋直径时max〔10d,75〕=10d+10,计算6.5的箍筋或者拉钩时按简化公式加上20mm.计算6的钢筋时max〔10d,75〕=10d+15,计算6的箍筋或者拉钩时按简化公式加上30mm.五、箍筋计算时钢筋弯曲调整值箍筋弯曲调整值是90°弯曲,90°弯曲的调整值为2d,箍筋每个90°弯曲实际能增加2d的长度,在考虑弯曲的延伸值时一个箍筋有3个90°弯曲,整个箍筋扣减6d.拉筋不需要扣减弯曲调整值.六、箍筋的内径和外径长度计算：预算计算箍筋长度时都是按内径计算长度.外径长度计算是保护层宽度为箍筋外边到构件边.也就是外径箍筋比内径箍筋每边少2d,整根箍筋长度外径比内径短8d.规X上面箍筋的计算都是按内径计算箍筋的长度,但是在做施工的时候,如果箍筋的直径比较大,现场也按内箍施工很可能出现钢筋和模板的间隙过小,柱很难按设计尺寸合模板,例如：直径12的柱箍筋,而一般楼层上部的保护层一般为30,箍筋和模板间隙为：保护层-箍筋直筋-拉钩直筋：30-12-12=6mm,间隙只有6mm,模板很难合上.在遇到这样情况的时候下料要提前想到,可以和监理协商箍筋按外径下料同时拉钩拉在柱的主筋上面.七、结算和施工时箍筋或拉钩的长度计算选择.结算时按箍筋的外皮长度计算,不扣减弯曲调整值：拉钩长度=直段长度+25.8d.箍筋长度=〔b+h〕*2-8c+31.8d施工时按中心线计算,扣减弯曲调整值：拉钩长度=直段长度+24.8d箍筋按内径计算长度=〔b+h〕*2-8c+27.8d-6d=〔b+h〕*2-8c+21.8d 箍筋按外径计算长度=〔b+h〕*2-8c+27.8d-6d-8d=〔b+h〕*2-8c+13.8d梁、柱箍筋按外径计算长度时配套的拉钩要做出调整,外径拉筋的平直段要在内径的平直段扣减2d.八、总结箍筋的长度计算存在一定的争议,不同的计算方法对箍筋的长度也有不小的影响.在结算对量时对方箍筋长度计算方法是必须要查的,说服对方按规X允许的最大量计算.按理论计算的箍筋长度在现场的可能不一定准确,针对箍筋长度可以在现场在钢筋工的配合下实测实量,做到下施工料单时心里有底.。

（一）柱箍筋的长度计算案例（一）中已知：KZ1 750*70024B25A10@100/200柱保护层为25mmKZ1的箍筋布置图（图1）1. 1号箍筋长度计算（图2）箍筋计算公式推导1号箍筋长度＝（b-2*保护层+d*2）*2+（h-2*保护层+d*2）*2+1.9d*2+max（10d，75mm）*2＝（b+h）*2-保护层*8+8d+1.9d*2+ max（10d，75mm）*2案例（一）中1号箍筋长度＝（750+700）*2-25*8+8*10+1.9*10*2+100*2＝3018mm2. 2号箍筋长度计算（图3）箍筋计算公式推导2号箍筋长度＝（间距j*2+1/2D*2+2d）*2+（h-保护层*2+2d）*2+1.9d*2+max （10d，75mm）*2＝[（b-保护层*2-D）/6*2+D]*2+（h-保护层*2）*2+8d+1.9d*2+max （10d，75mm）*2案例（一）中2号箍筋长度＝（（750-25*2-25）/6*2+25）*2+（700-25*2）*2+8*10+1.9*10*2+100*2＝2118mm3. 3号箍筋长度计算（图4）箍筋计算公式推导3号箍筋长度＝（间距j*2+1/2D*2+2d）*2+（b-保护层*2+2d）*2+1.9d*2+max （10d，75mm）*2＝[（h-保护层*2-D）/6*2+D]*2+（b-保护层*2）*2+8d+1.9d*2+max （10d，75mm）*2案例（一）中3号箍筋长度＝（（700-25*2-25）/6*2+25）*2+（750-25*2）*2+8*10+1.9*10*2+100*2＝2184 mm4. 4号钢筋长度计算（图5）箍筋计算公式推导a) 单支筋同时勾住主筋和箍筋4号箍筋长度＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2＝（h-保护层*2+4d）+1.9d*2+max（10d，75mm）*2b) 单支筋只勾住主筋4号箍筋长度＝（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2＝（h-保护层*2+2d）+1.9d*2+max（10d，75mm）*2案例（一）中4号箍筋长度（只勾住主筋）＝（700-25*2+2*10）+1.9*10*2+100*2＝908mm（二）柱箍筋的根数计算1. 基础层箍筋根数计算（图6）基础层基础内箍筋根数计算a) 柱箍筋在基础内设置不少于两根，间距不大于500；b) 基础内箍筋的作用仅起一个稳固作用，防止钢筋在浇注时受到挠动。

螺旋箍筋计算公式图解L=每米桩螺旋箍筋长度（m）S=螺旋箍筋螺距（m）R=桩直径（m）C=保护层厚度（m）d=螺旋箍筋直径（m）保护层厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。

问题应用：螺旋箍筋总长度=n×{√b＾2+[π×(D-2×15)]＾2}+2×π×(D-2×15)+2×6.25×dL:螺旋筋的高度n：螺旋筋的圈数n=L/bb：螺旋筋之间的距离，螺距D：混凝土柱的直径d：螺旋筋的直径螺旋筋混凝土保护层15，螺旋筋当中，上下各有一个水平圈，此量必计算在内。

再加两个弯钩长度，就为螺旋筋总的钢筋用量。

还有搭接长度根据现场施工情况增加。

其实就是螺旋展开是一个三角形的道理。

解答：可采用勾股弦定理简化算式:L=H平方+(πDn)平方,算出得式后，再进行开平方。

式中：L—为螺旋箍筋的长度H—为螺旋箍筋起点到终点的垂直高度π——为圆周率D—为螺旋箍筋的直径n—为螺旋箍盘的缠绕圈数1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋。

箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2–5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。
