1概述1.1KYN58-12~40.5型高压开关柜的用途KYN58-12~40.5型高压开关柜是长兴公司引进国外先进技术，自行设计的新概念开关柜，它以防护功能齐全，人机界面清晰明了等显著特点引导了21世纪新一代中置柜。
适用于不同类型的变电站、发电厂、工矿企业及高层建筑等场所，特别适于频繁操作。
1.2 产品特点1.2.1 人机界面清晰明了面板上以不同颜色标注的7个位置十分明了，人们可以按面板上标注的操作示意图进行程序化操作。
1.2.2防护功能齐全，更安全，更可靠●断路器室门与断路器可靠的联锁；断路器合闸状态与一次主触头可靠联锁。
断路器在试验位置（一次主触头未接触），断路器可做分、合闸试验；断路器只有在分闸状态，才能推入柜内；断路器室门关上后，才能操作断路器；断路器在合闸位置，柜门不能打开。
●断路器在断开试验位置，带电显示器没有指示，电磁锁解锁（可选项）才能合接地开关，接地开关处于合闸位置，才能打开后门。
●接地开关在断开位置，才能操作断路器推进机构旋钮，才能将断路器推向工作位置。
●柜内一次触头座前有上下两扇活门，拉出断路器，活门自动关闭并强行闭锁，有效防止误碰导电部分。
●断路器门把手装有锁，钥匙和锁对应时才能开启。
●四点锁门结构解除了往常关门、开门操作繁琐的烦恼，无论何种状态，坚固可靠的门都能有效防止受内部故障电弧的冲击。
●不插上二次插头，断路器室门不能关闭，更不能将断路器移到工作位置；工作位置时，绝不可能拔二次插头。
●手车的推进与拉出的操作可以通过挂锁锁定。
●各柜可以实现电气联锁。
●上、下升降，宽度可调的工具小车，可以轻松将不同类型手车放到地面或工作平台检修，工具小车与2.3如何进入功能单元内部（见图3）2.3.1 1：从电缆沟访问后面的传动装置2.3.2 2：从柜后进入电缆室3.3.4 整理各项操作工具，检查转运小车操作是否灵活可靠。
3.3.5 清除安装时遗留的工具、螺丝、线头等杂物并做好清洁。

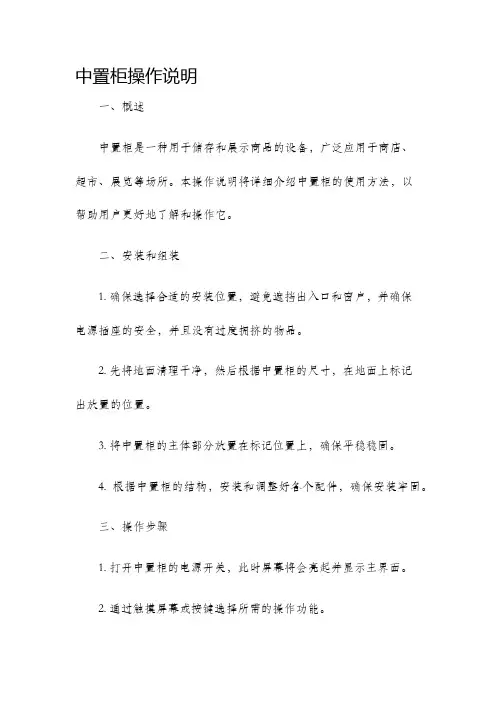

中置柜操作说明一、概述中置柜是一种用于储存和展示商品的设备，广泛应用于商店、超市、展览等场所。
本操作说明将详细介绍中置柜的使用方法，以帮助用户更好地了解和操作它。
二、安装和组装1. 确保选择合适的安装位置，避免遮挡出入口和窗户，并确保电源插座的安全，并且没有过度拥挤的物品。
2. 先将地面清理干净，然后根据中置柜的尺寸，在地面上标记出放置的位置。
3. 将中置柜的主体部分放置在标记位置上，确保平稳稳固。
4. 根据中置柜的结构，安装和调整好各个配件，确保安装牢固。
三、操作步骤1. 打开中置柜的电源开关，此时屏幕将会亮起并显示主界面。
2. 通过触摸屏幕或按键选择所需的操作功能。
3. 如果需要展示商品，在中置柜的展示区域放置好商品，确保摆放整齐，以便顾客更好地浏览。
4. 根据需要，在设置界面中调整中置柜的亮度和音量，以及其他相关参数。
5. 当顾客需要购买商品时，根据提示，选择购买数量和付款方式。
6. 完成购买后，中置柜会发出相应的提示音，并生成购买凭证。
7. 如果需要退款或货物兑换，顾客可按照中置柜的指引进行操作，系统将自动处理退款流程。
四、注意事项1. 使用中置柜过程中，请保持手部干燥，避免水或其他液体溅入设备中。
2. 不要将任何有磁性的物品靠近中置柜，以免对设备造成影响。
3. 避免长时间将中置柜暴露在高温、潮湿或 dusty的环境中，以免损坏设备。
4. 定期对中置柜进行清理，清除灰尘和杂物，保持设备的干净整洁。
5. 如果发现设备异常情况或有任何故障，请及时联系售后服务，不要私自拆卸或修理设备。
五、维护保养1. 定期检查中置柜的电源线、数据线和其他连接线是否松动或损坏，如有问题及时修复或更换。
2. 清洁屏幕和触摸区域时，务必使用专用清洁剂和柔软的清洁布进行清理。
3. 请定期检查中置柜内部的零部件和连接是否正常，如有松动或磨损，应及时进行维修或更换。
4. 如果长时间不使用中置柜，建议将其电源关闭，并拔出电源插头，以避免不必要的能源浪费。

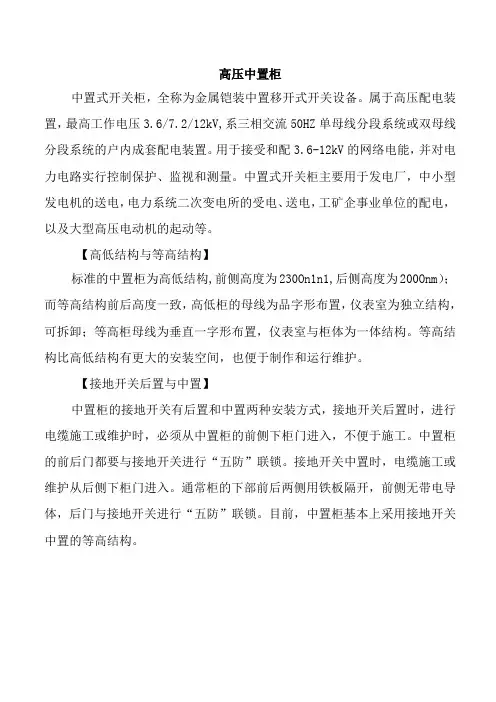

高压中置柜
中置式开关柜，全称为金属铠装中置移开式开关设备。
属于高压配电装置，最高工作电压3.6/7.2/12kV,系三相交流50HZ单母线分段系统或双母线分段系统的户内成套配电装置。
用于接受和配3.6-12kV的网络电能，并对电力电路实行控制保护、监视和测量。
中置式开关柜主要用于发电厂，中小型发电机的送电，电力系统二次变电所的受电、送电，工矿企事业单位的配电，以及大型高压电动机的起动等。
【高低结构与等高结构】
标准的中置柜为高低结构,前侧高度为230On1n1,后侧高度为200Onm）；而等高结构前后高度一致，高低柜的母线为品字形布置，仪表室为独立结构，可拆卸；等高柜母线为垂直一字形布置，仪表室与柜体为一体结构。
等高结构比高低结构有更大的安装空间，也便于制作和运行维护。
【接地开关后置与中置】
中置柜的接地开关有后置和中置两种安装方式，接地开关后置时，进行电缆施工或维护时，必须从中置柜的前侧下柜门进入，不便于施工。
中置柜的前后门都要与接地开关进行“五防”联锁。
接地开关中置时，电缆施工或维护从后侧下柜门进入。
通常柜的下部前后两侧用铁板隔开，前侧无带电导体，后门与接地开关进行“五防”联锁。
目前，中置柜基本上采用接地开关中置的等高结构。
中置柜说明详解KYN28A-12开关柜1.0概述12kV3.6—KYN28A-12⾦属铠装移开式⾦属封闭开关设备（以下简称开关设备），系单母线及单母线分段系统的成套配电装置。
主要⽤于发电⼚、中⼩型发电机三相交流50Hz送电、⼯矿企事业配电以及电⼒系统的⼆次变电所的受电、送电及⼤型⾼压电动机起动等。
等标准要求，具有防⽌带负荷、IEC298实⾏控制保护、监测之⽤。
本开关设备满⾜GB3906防⽌误⼊推拉断路器⼿车、防⽌误分、合断路器、防⽌接地开关处在闭合位置误合断路器、＋型真VSm、VS1VS1带电隔室、防⽌在带电时误合接地开关的联锁功能，既可配⽤国产、也可根据⽤户需求配置永磁真空断路公司的VD4型真空断路器，空断路器，也可配⽤ABB 器，是⼀种性能优越的配电设备。
1.1产品型号的组成及含义□—□/ K Y N 28A-12案号⼀次⽅kV定电压额号计序设内户式移开铠装⾦属1.2 使⽤环境条件：1.2.1正常使⽤环境℃℃下限：-10+40）周围空⽓温度：1 上限：（根据客户需要，我公司可提1000m12kV时，海拔⾼度不超过2）海拔⾼度：产品使⽤在4500m及以下海拔⾼度产品）供3000m7.2kV时，海拔⾼度不超过产品使⽤在％％，⽉平均相对湿度≤90953）相对环境湿度：⽇平均相对湿度≤8度4）地震裂度：）周围空⽓应不受腐蚀性或可燃性⽓体、⽔蒸⽓等明显污染5 类要求）⽆严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满⾜61 11.2.2特殊⼯作条件：在超过规定的正常的环境条件下使⽤，请⽤户和我公司协商。
注：当开关设备运⾏在⾼度和（或）温度变化较⼤的⽓候环境中，有凝露的危险，必须投⼊柜内加热板，以防绝缘事故与⾦属腐蚀的发⽣。
注：电流互感器的短路容量应单独考虑、VD4VS1VS1 1.4.2 、真空断路器技术数据＋、VSm2具，必须加⾦属氧化锌避雷器，3-10kV电动机时，若启动电流⼤于600A当断路器⽤于控制电容器组的额定电流不应体要求请⽤户与我公司联系协商；当断路器⽤于开断电容器组时，80%。
中置式开关柜操作规程一.结构简介:1.柜体采用敷铝锌板经多重折边后组装而成;2.完全的金属铠装和隔室的彻底分隔;3.柜体密封度高,防止杂物和小动物的进入,防护等级达IP4X;4.高压室内的真空断路器和操动机构只需少量维护,手车更换方便,互换性好;5.设备具备可靠的机械联锁,均可在关门情况下进行.二. 中置柜（配ZN63A-12）主要操作附件：1.）手车进出受柄：操作时手柄要按进去，顺时针操作为进车，逆时针操作为出车;2.）储能手柄：顺时针摇动为储能操作，储能到位情况看断路器面板上的指示或仪表室门板上的指示灯;3.）接地开关操作手柄：顺时针操作为合，逆时针操作为分;4.）紧急解锁销：用于特殊需要时打开电缆室门;5.）门锁钥匙：用于锁紧各隔室门6.）内六角扳手：主要用于紧固开关静触头和封闭后封板。
7.）转运小车：用于检修时拉出手车及同类型手车的互换。
三. KYN28A-12（Z）“五防”联锁功能介绍：1.）通过提示性的操作按钮或控制部件来进行分合操作，以防止误合、误分断路器；2.）断路器底盘上的机械联锁使手车在试验位置和工作位置时才能进行合分闸操作，而且，在断路器合闸后手车无法移动，防止了带负荷误推拉断路器；3.）接地开关联锁机构可以达到：仅当接地开关处于分闸状态时，断路器手车才能从试验/断开位置移至工作位置。
仅当断路器手车处于试验断开位置时，接地开关才能进行合闸操作（接地开关可带带电显示装置）。
这样实现了防止带电误合接地4.）接地开关处于分闸位置时，下门和后封板均被联锁机构锁住无法打开，达到了防止误入带电间隔。
5.）在摇进断路器前请插入二次插件，手车进入工作位置时，二次插头将被锁定不能拔除。
使用联锁注意事项：1.）本产品是以机械联锁为主，辅以电气联锁来实现其功能的，操作人员在操作时应注重操作规程与技术手段相结合才能有效的发挥联锁的保障作用，防止误操作事故的发生；2.）本产品的联锁功能的投入和解除，均为在正常操作过程中实现的，无额外的操作步骤。
10KV中置柜操作说明一，进线柜送电操作程序1)关闭所有柜门与后封板,并锁好。
〔接地开关处于合位时方可关出线柜下门〕2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
〔正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，如此打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，如此需检修控制回路。
〕4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
〔此时手车工作位置灯亮，同时手车试验位置灯灭。
〕5)观察带电显示器，确定外线电源已送至本柜。
〔带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示〕灯不亮，如此需先送外电源至本柜。
〕6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
〔操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
〕7)如断路器合闸后自动分闸或运行中自动分闸，如此需判断何种故障并排除后才可按以上程序重新送电。
〔当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，如此故障为线路过流，如TRIP 灯亮，同时IRF灯亮，如此故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。

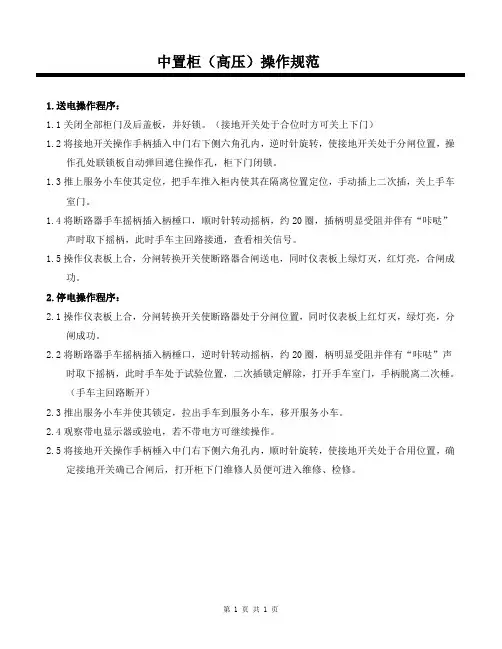

中置柜（高压）操作规范
1.送电操作程序：
1.1关闭全部柜门及后盖板，并好锁。
（接地开关处于合位时方可关上下门）
1.2将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，操
作孔处联锁板自动弹回遮住操作孔，柜下门闭锁。
1.3推上服务小车使其定位，把手车推入柜内使其在隔离位置定位，手动插上二次插，关上手车
室门。
1.4将断路器手车摇柄插入柄棰口，顺时针转动摇柄，约20圈，插柄明显受阻并伴有“咔哒”
声时取下摇柄，此时手车主回路接通，查看相关信号。
1.5操作仪表板上合，分闸转换开关使断路器合闸送电，同时仪表板上绿灯灭，红灯亮，合闸成
功。
2.停电操作程序：
2.1操作仪表板上合，分闸转换开关使断路器处于分闸位置，同时仪表板上红灯灭，绿灯亮，分
闸成功。
2.2将断路器手车摇柄插入柄棰口，逆时针转动摇柄，约20圈，柄明显受阻并伴有“咔哒”声
时取下摇柄，此时手车处于试验位置，二次插锁定解除，打开手车室门，手柄脱离二次棰。
（手车主回路断开）
2.3推出服务小车并使其锁定，拉出手车到服务小车，移开服务小车。
2.4观察带电显示器或验电，若不带电方可继续操作。
2.5将接地开关操作手柄棰入中门右下侧六角孔内，顺时针旋转，使接地开关处于合用位置，确
定接地开关确已合闸后，打开柜下门维修人员便可进入维修、检修。
第 1 页共 1 页。

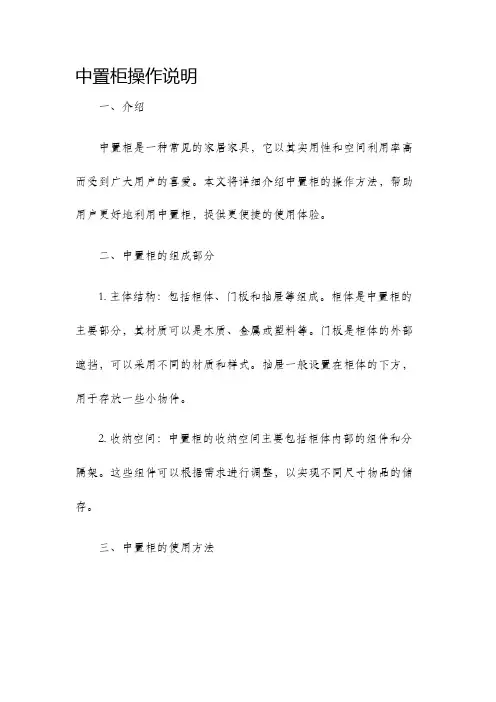

中置柜操作说明
一、介绍
中置柜是一种常见的家居家具，它以其实用性和空间利用率高而受到广大用户的喜爱。
本文将详细介绍中置柜的操作方法，帮助用户更好地利用中置柜，提供更便捷的使用体验。
二、中置柜的组成部分
1. 主体结构：包括柜体、门板和抽屉等组成。
柜体是中置柜的主要部分，其材质可以是木质、金属或塑料等。
门板是柜体的外部遮挡，可以采用不同的材质和样式。
抽屉一般设置在柜体的下方，用于存放一些小物件。
2. 收纳空间：中置柜的收纳空间主要包括柜体内部的组件和分隔架。
这些组件可以根据需求进行调整，以实现不同尺寸物品的储存。
三、中置柜的使用方法
1. 打开和关闭中置柜门板：首先确定中置柜没有被锁住，然后轻轻推动门板，即可将其打开。
关闭门板时，确认门板与柜体完全贴合，然后轻轻推动门板回位即可。
2. 拉出和推进抽屉：将手指放在抽屉侧面的握把上，轻轻往外拉，直到抽屉完全打开。
使用完毕后，将抽屉轻轻推回原位，确保抽屉完全进入。
3. 调整收纳空间：根据需要，可以调整中置柜内部的组件和分隔架，以满足不同尺寸物品的收纳需求。
调整方法通常是松动固定螺丝或按钮，移动组件至适合的位置，然后重新固定。
四、常见问题及解决方法
1. 中置柜门板无法打开：首先检查是否被锁住，如果是，使用正确的钥匙将其解锁。
如果未被锁住且无法打开，检查门板附近是否有障碍物，如无则联系售后服务寻求帮助。
2. 抽屉出现卡顿现象：检查抽屉轨道是否干净和顺畅，如有灰尘或杂物，请清理干净。
如果仍然卡顿，可以尝试涂抹适量的润滑油或固体蜡，在轨道上来回拉动抽屉几次，看是否能够解决问题。
技术数据表货物名称：中置柜规格型号：生产工艺设备条件、操作规程等工艺控制情况一、一次线作业指导1) 母线材料在加工前，应进行外观检查，如发现表面有裂、斑痕，凹坑及有杂质沉积物等或表面有较大气孔，应将该段剪掉或退换。
2) 整段母线下料前应基本平直，如有明显不平或不直，应用母线加工机或木锤等加以校正，校正后母线不应有明显压(锤)痕。
3) 按母线自身要求和开关柜具体要求弯制母线，母线弯曲时，注意不可用力过猛或过快，以免产生裂纹，同一相的两条并联母线其弯曲度应一致。
4)矩形母排应进行冷弯，不得进行热弯，弯曲处不得有裂纹及显著的折皱, 折皱程度不能超过轻微折皱。
5) 母排与母排，母排与分支线，母线与电器端子搭接时，其搭接面应符合下列规定：a 连接面必须镀锡b铜排所有搭接面都要保持清洁，当额定电流大于等于630A时，应涂抹导电膏（特殊要求可除外）。
c不能破坏搭接面的表面平整度（不能在搭接面做标记）。
d安装螺栓紧固后，螺栓应穿出螺母3～5扣。
6)铜排上的热缩管端口要划切成直口，距搭接面边缘10mm处，相同的铜排划切尺寸应一致。
7)热缩管表面应无裂痕和烧焦，壁厚均匀，端口处不应有张口。
8)支母线长度超过800mm时，每800mm～1000mm间距处需要固定支撑点。
9)绝缘电缆线悬空长度超过500mm时，必须用卡箍固定。
二、二次线作业指导1）将器件进行表面检查，对可以进行手动检查的要进行手动检查，开关器件或带有电源开关的器件检查后应处于断开位置。
2）根据实际接线方案，准备相应长度、相应线径的连接线，原则上是：电压回路选用1.5mm2黑色聚氯乙烯绝缘铜线;电流回路选用2.5mm2黑色聚氯乙烯绝缘铜线（局表：电压回路选用2.5 mm2，电流回路选用4 mm2各色导线）；图纸上有特殊要求的，按要求执行。
3）在连接线的两端均套上线号，套线号的原则：正面视时，线号数字顺序为从左到右读。
无法正视的线号，均应以人右视时，数字顺序从左到右为准。
KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV 三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用。
本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。
1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。
1.3外形尺寸和重量注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
动作时间推荐值注：1）在辅助回路额定电压下；2）若继电器接点启动，但未能开断脱扣线圈电流；VS1、VS1＋、VSm、VD4真空断路器弹簧操动机构技术参数VS1、VS1＋、VSm、VD4真空断路器分合闸线圈的电流2.0结构开关设备按GB3906中对铠装式金属封闭开关设备的要求而设计。
整体是由柜体和中置式可抽出部件（手车）两大部分组成，见图二。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。
具有架空进出线、电缆进出线及其他功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高开关设备的安全性、灵活性、减少占地面积。
2.1外壳开关设备的外壳选用敷铝锌钢板，经CNC机床加工，并采取多重折边工艺。
使整个柜体不仅具有精度高、抗腐蚀性强和抗氧化作用，而且由于采用多重折边工艺，使柜体比其他同类设备柜体整体重量轻、机械强度高、外形美观。
柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成，开关设备加工生产周期短、零部件通用性强、占地面积小，便于组织生产。
2.2手车手车骨架采用薄钢板经CNC机床加工后组装而成。
手车与柜体绝缘配合，机械联锁安全、可靠、灵活。
根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车等。
各类手车按模数，积木式搭建，同规格手车保证百分之百互换。
手车在柜内有隔离/试验位置、工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。
各种手车均采用涡轮、蜗杆传动，推进、退出操作轻便、灵活，适合运行、维护人员操作。
手车需要移开柜体时，使用专用转运车，可方便将各类手车取出进行检查、维护。
而采用中置式，整个手车体积小，检查、维护方便。
断路器手车上装有真空断路器及其它辅助设备，当手车用转运车运入柜体断路器室时，便能可靠锁定在隔离/试验位置，而且柜体位置显示灯显示其所在位置。
手车完全锁定后，才能摇动推进机构，将手车推向工作位置。
手车到工作位置后，推进手柄即摇不动，其对应位置显示灯显示其所在位置，手车的机械连锁能可靠保证手车只有在工作位置或试验位置，断路器才能进行合闸；而且手车只有在分闸状态，手车才能移动。
2.3隔室开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。
各隔室间防护等级都达到IP2X；除继电器室外，其他三隔室均设计有泄压通道。
由于采用了中置式结构，电缆室空间显著增加，因此开关设备可接多路电缆。
2.3.1断路器隔室隔室两侧安装了轨道，供手车在柜内由隔离/试验位置移动至工作位置。
静触头盒的隔板（活门）安装在手车室的后壁处。
当手车从隔离/试验位置移动到工作位置过程中，上下静触头盒上的活门与手车联动，自动打开；当反方向退出时活门自动闭合，直到手车退至一定位置而完全覆盖静触头盒，形成有效隔离，同时由于上、下活门不联动，在检修时，可锁定带电侧的活门，从而保证检修维护人员不触及带电体。
在断路器室门关闭时，手车同样能被操作。
通过门上的观察窗，可以观察隔室内手车所处位置、分、合闸显示、储能状况。
2.3.2母线隔室主母线是单台拼接相互贯穿联接，通过分支母线及主母线支撑绝缘子固定。
主母线和联络母线为矩形截面的铜排；用于大电流负荷时采用双根母排拼成。
分支母线通过螺栓联接于静触头盒和主母线。
对于特殊需要，母线可用热缩套和特殊定制的绝缘罩盒覆盖。
相邻柜母线安装有绝缘穿墙套管，这样连接母线间所保留的空气缓冲，在出现故障电弧时，能防止其贯穿熔化，套管能有效地把事故限制在隔室内而不向其它柜蔓延。
2.3.3电缆隔室开关设备采用中置式结构，电缆室空间较大，电流互感器、接地开关装在隔室后壁上（根据用户需要，接地开关也可安装在开关柜中部），避雷器安装在隔室后下部。
将手车和可抽出式水平隔板移开后，施工人员就能从正面进入柜内安装和维护。
电缆室内的电缆连接导体，每相可并接1-3根电缆，必要时每相可并接6根电缆。
连接电缆的柜体配置开缝的可拆卸式非金属封板或不导磁金属板，确保了施工方便。
2.3.4继电器仪表室继电器仪表室内可安装继电保护元件、仪表、带电显示指示器以及特殊要求的二次设备。
控制线路敷设在足够空间的二次线槽内，并有金属盖板，可使二次线与高压室隔离，其左侧线槽是为控制线的引进和引出预留的，开关柜自身内部的接线敷设在右侧。
在继电器仪表室的顶板上还留有便于施工的二次小母线穿越孔，接线时仪表室顶盖板可翻转，便于二次小母线安装。
2.4防止误操作的联锁装置开关设备内装有安全可靠的联锁装置，完全满足“五防”要求；1.仪表室门上装有提示性的按钮或者KK型转换开关，以防误合、误分断路器；2.断路器手车在隔离/试验位置或工作位置时，断路器才能进行分合操作；断路器合闸过后，手车无法移动，防止带负荷误推拉断路器；3.仅当接地开关处于分闸位置时，断路器手车才能从隔离/试验位置移至工作位置，仅当断路器手车处于隔离/试验位置时，接地开关才能进行合闸操作（接地开关可带电压显示装置）。
实现防止带电误合接地开关及防止接地开关处在闭合位置时关合断路器；4.接地开关处于分闸位置时，下门及后门都无法打开，防止误入带电间隔；5.断路器手车确在隔离/试验位置或工作位置，而没有控制电压时仅能手动分闸，不能合闸；6.断路器手车在工作位置时，二次插头被锁定不能拔除；7.各柜体可装电气联锁；本开关设备还可以在接地开关操作机构上加装电磁铁锁定装置以提高可靠性，需在订货时用户提出要求；2.5泻压装置在断路器手车室，母线室和电缆室的上方均设有泻压装置，当该三个隔室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，装设在前门上的特殊密封圈把柜门封闭起来，顶部装备的泻压金属板被自动打开，释放压力和高温气体，确保操作人员和开关柜的安全。
2.6二次插头与手车的位置联锁开关设备上的二次线与断路器手车的二次线的联络是通过二次插头来实现的。
二次插头的动触头通过一个尼龙波纹伸缩管与断路器手车相连，二次静触头座装设在开关柜手车室的右上方。
断路器手车只有在隔离/试验位置时，才能插上或拔除二次插头，断路器手车处于工作位置时由于机械联锁作用，二次插头被锁定，不能被拔除。
由于断路器手车的合闸机构被合闸闭锁电磁铁锁定，断路器手车在二次插头未接通之前仅能进行手动分闸，所以无法手动合闸。
注：断路器的合闸闭锁电磁铁按用户需求配置。
2.7带电显示装置如果用户有需求，开关柜内可设检测一次回路运行的可选件即带电显示装置。
该装置由高压传感器和显示器组成，经用户外接导线连位一体。
该装置不仅可以提示高压回路带电状态，还可以和电磁锁配合，实现强制闭锁开关手柄孔、柜门，达到防止带电关合接地开关、防止误入带电间隔，从而提高配套产品的防误性能。
2.8防止凝露和腐蚀为了防止在高湿度和温度变化较大的气候环境中产生凝露带来的危险，在电缆室安装设加热器，以便在上述环境中使用时防止绝缘事故和金属腐蚀的发生。
2.9接地装置在电缆室内单独设有TMY-40*4接地铜母线，且贯穿相邻各柜，并与柜体良好接触，此接地排供直接接地元件使用。
由于开关设备整个柜体采用覆铝锌板铆接拼联，使整列开关柜都处在良好接地状态之中，确保运行人员触及柜体时的安全。
3.0安装和调试开关设备应安装在干燥、整洁、空气流通的配电室内。
安装时要求配电室内开关柜的基础框架及室内地坪已竣工验收，且配电室内的门窗装修及室内照明通风工程已基本完成。
3.1基础形式1.开关设备安装基础的施工应符合《电力建设施工及验收技术规范》中的有关条款规定；2.开关设备的安装基础一般要分为二次浇灌混凝土。
第一次为开关柜安装构件即角钢或方钢、槽钢构件安装基础。
第二次浇灌混凝土是地面的补充层，一般厚度为60mm，在浇注混凝土补充层时混凝土应低于安装构件平面3-5mm；3.开关设备地基安装图，见图；4.在基础构架安装时要保证安装质量，框架安装的技术标准为1平方米公差1mm；3.2开关设备的安装1.开关设备的安装基础尺寸见图四与安装尺寸见图五；2.柜体单列布置时，柜前走廊以2.5米为宜，双列布置时，柜间操作走廊以3米为宜；3.按工程需要及图纸设计，将开关柜运至安装现场，如果一排较长的开关柜排列（10台以上），拼柜宜从中间开始；4.开关设备在运输过程中，应使用特定的运输工具如吊车、叉车，严禁使用滚筒及撬棍；严禁将断路器手车推入柜体内一起搬运，断路器手车（以及其它手车）只有在柜体安装好以后再推入对应的开关柜；5.松开母线室顶盖螺栓，卸去顶盖；6.在母线室前面松开固定螺栓，卸下装卸式隔板；7.松开断路器手车室下面的可抽出式水平隔板的固定螺栓，并将水平隔板卸下；8.松开和移去电缆盖板；9.从开关设备左侧控制二次线槽移去盖板。
