空间几何体的三视图和直观图说课稿

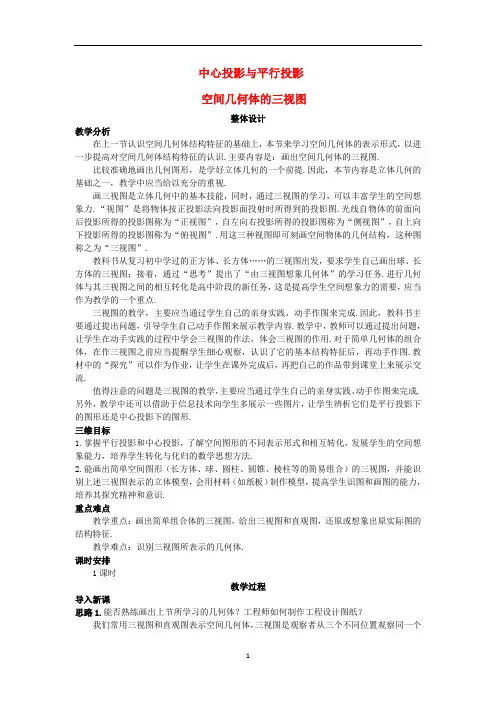

中心投影与平行投影空间几何体的三视图整体设计教学分析在上一节认识空间几何体结构特征的基础上，本节来学习空间几何体的表示形式，以进一步提高对空间几何体结构特征的认识.主要内容是：画出空间几何体的三视图.比较准确地画出几何图形，是学好立体几何的一个前提.因此，本节内容是立体几何的基础之一，教学中应当给以充分的重视.画三视图是立体几何中的基本技能，同时，通过三视图的学习，可以丰富学生的空间想象力.“视图”是将物体按正投影法向投影面投射时所得到的投影图.光线自物体的前面向后投影所得的投影图称为“正视图”，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的投影图称为“俯视图”.用这三种视图即可刻画空间物体的几何结构，这种图称之为“三视图”.教科书从复习初中学过的正方体、长方体……的三视图出发，要求学生自己画出球、长方体的三视图；接着，通过“思考”提出了“由三视图想象几何体”的学习任务.进行几何体与其三视图之间的相互转化是高中阶段的新任务，这是提高学生空间想象力的需要，应当作为教学的一个重点.三视图的教学，主要应当通过学生自己的亲身实践，动手作图来完成.因此，教科书主要通过提出问题，引导学生自己动手作图来展示教学内容.教学中，教师可以通过提出问题，让学生在动手实践的过程中学会三视图的作法，体会三视图的作用.对于简单几何体的组合体，在作三视图之前应当提醒学生细心观察，认识了它的基本结构特征后，再动手作图.教材中的“探究”可以作为作业，让学生在课外完成后，再把自己的作品带到课堂上来展示交流.值得注意的问题是三视图的教学，主要应当通过学生自己的亲身实践、动手作图来完成.另外，教学中还可以借助于信息技术向学生多展示一些图片，让学生辨析它们是平行投影下的图形还是中心投影下的图形.三维目标1.掌握平行投影和中心投影，了解空间图形的不同表示形式和相互转化，发展学生的空间想象能力，培养学生转化与化归的数学思想方法.2.能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并能识别上述三视图表示的立体模型，会用材料（如纸板）制作模型，提高学生识图和画图的能力，培养其探究精神和意识.重点难点教学重点：画出简单组合体的三视图，给出三视图和直观图，还原或想象出原实际图的结构特征.教学难点：识别三视图所表示的几何体.课时安排1课时教学过程导入新课思路1.能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？我们常用三视图和直观图表示空间几何体，三视图是观察者从三个不同位置观察同一个几何体而画出的图形；直观图是观察者站在某一点观察几何体而画出的图形.三视图和直观图在工程建设、机械制造以及日常生活中具有重要意义.本节我们将在学习投影知识的基础上，学习空间几何体的三视图.教师指出课题：投影和三视图.思路2.“横看成岭侧成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实地反映出物体的结构特征，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图.在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？教师点出课题：投影和三视图.推进新课新知探究提出问题①如图1所示的五个图片是我国民间艺术皮影戏中的部分片断，请同学们考虑它们是怎样得到的?图1②通过观察和自己的认识,你是怎样来理解投影的含义的?③请同学们观察图2的投影过程，它们的投影过程有什么不同？图2④图2（2）（3）都是平行投影，它们有什么区别？⑤观察图3，与投影面平行的平面图形，分别在平行投影和中心投影下的影子和原图形的形状、大小有什么区别？图3活动：①教师介绍中国的民间艺术皮影戏，学生观察图片.②从投影的形成过程来定义.③从投影方向上来区别这三种投影.④根据投影线与投影面是否垂直来区别.⑤观察图3并归纳总结它们各自的特点.讨论结果：①这种现象我们把它称为是投影.②由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影.其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影幕.③图2（1）的投影线交于一点，我们把光由一点向外散射形成的投影称为中心投影；图2（2）和（3）的投影线平行，我们把在一束平行光线照射下形成投影称为平行投影.④图2（2）中，投影线正对着投影面，这种平行投影称为正投影；图2（3）中，投影线不是正对着投影面，这种平行投影称为斜投影.⑤在平行投影下，与投影面平行的平面图形留下的影子和原平面图形是全等的平面图形；在中心投影下，与投影面平行的平面图形留下的影子和原平面图形是相似的平面图形.以后我们用正投影的方法来画出空间几何体的三视图和直观图.知识归纳：投影的分类如图4所示.图4提出问题①在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图，请你回忆三视图包含哪些部分？②正视图、侧视图和俯视图各是如何得到的？③一般地，怎样排列三视图？④正视图、侧视图和俯视图分别是从几何体的正前方、正左方和正上方观察到的几何体的正投影图，它们都是平面图形.观察长方体的三视图，你能得出同一个几何体的正视图、侧视图和俯视图在形状、大小方面的关系吗？讨论结果：①三视图包含正视图、侧视图和俯视图.②光线从几何体的前面向后面正投影，得到的投影图叫该几何体的正视图（又称主视图）；光线从几何体的左面向右面正投影，得到的投影图叫该几何体的侧视图（又称左视图）；光线从几何体的上面向下面正投影，得到的投影图叫该几何体的俯视图.③三视图的位置关系：一般地，侧视图在正视图的右边；俯视图在正视图的下边.如图5所示.图5④投影规律：（1）正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度.（2）一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图和俯视图宽度一样，即正、俯视图——长对正；主、侧视图——高平齐；俯、侧视图——宽相等.画组合体的三视图时要注意的问题：（1）要确定好主视、侧视、俯视的方向，同一物体三视的方向不同，所画的三视图可能不同.（2）判断简单组合体的三视图是由哪几个基本几何体生成的，注意它们的生成方式，特别是它们的交线位置.（3）若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出，不可见轮廓线，用虚线画出.（4）要检验画出的三视图是否符合“长对正、高平齐、宽相等”的基本特征，即正、俯视图长对正；正、侧视图高平齐；俯、侧视图宽相等，前后对应.由三视图还原为实物图时要注意的问题：我们由实物图可以画出它的三视图，实际生产中，工人要根据三视图加工零件，需要由三视图还原成实物图，这要求我们能由三视图想象它的空间实物形状，主要通过主、俯、左视图的轮廓线（或补充后的轮廓线）还原成常见的几何体，还原实物图时，要先从三视图中初步判断简单组合体的组成，然后利用轮廓线（特别要注意虚线）逐步作出实物图.应用示例思路1例1 画出圆柱和圆锥的三视图.活动：学生回顾正投影和三视图的画法，教师引导学生自己完成.解：图6（1）是圆柱的三视图，图6（2）是圆锥的三视图.(1) (2)图6点评：本题主要考查简单几何体的三视图和空间想象能力.有关三视图的题目往往依赖于丰富的空间想象能力.要做到边想着几何体的实物图边画着三视图，做到想图（几何体的实物图）和画图（三视图）相结合.变式训练说出下列图7中两个三视图分别表示的几何体.(1) (2)图7答案：图7（1）是正六棱锥；图7（2）是两个相同的圆台组成的组合体.例2 试画出图8所示的矿泉水瓶的三视图.活动：引导学生认识这种容器的结构特征.矿泉水瓶是我们熟悉的一种容器，这种容器是简单的组合体，其主要结构特征是从上往下分别是圆柱、圆台和圆柱.图8 图9解：三视图如图9所示.点评：本题主要考查简单组合体的三视图.对于简单空间几何体的组合体，一定要认真观察，先认识它的基本结构，然后再画它的三视图.变式训练画出图10所示的几何体的三视图.图10 图11答案：三视图如图11所示.思路2例1 （2007安徽淮南高三第一次模拟，文16）如图12甲所示，在正方体ABCD—A1B1C1D1中，E、F分别是AA1、C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正方体的各个面上的投影可能是图12乙中的____________.甲乙图12活动：要画出四边形AGFE在该正方体的各个面上的投影，只需画出四个顶点A、G、F、E 在每个面上的投影，再顺次连接即得到在该面上的投影，并且在两个平行平面上的投影是相同的.分析：在面ABCD和面A1B1C1D1上的投影是图12乙（1）；在面ADD1A1和面BCC1B1上的投影是图12乙（2）；在面ABB1A1和面DCC1D1上的投影是图12乙（3）.答案：（1）（2）（3）点评：本题主要考查平行投影和空间想象能力.画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点等，画出这些关键点的投影，再依次连接即可得此图形在该平面上的投影.如果对平行投影理解不充分，做该类题目容易出现不知所措的情形，避免出现这种情况的方法是依据平行投影的含义，借助于空间想象来完成.变式训练如图13(1)所示，E、F分别为正方体面ADD′A′、面BCC′B′的中心，则四边形BFD′E 在该正方体的各个面上的投影可能是图13(2)的___________.(1) (2)图13分析：四边形BFD′E在正方体ABCD—A′B′C′D′的面ADD′A′、面BCC′B′上的投影是C；在面DCC′D′上的投影是B；同理，在面ABB′A′、面ABCD、面A′B′C′D′上的投影也全是B.答案：B C例2 （2007广东惠州第二次调研，文2）如图14所示，甲、乙、丙是三个立体图形的三视图，甲、乙、丙对应的标号正确的是（）甲乙丙图14①长方体②圆锥③三棱锥④圆柱A.④③②B.②①③C.①②③D.③②④分析：由于甲的俯视图是圆，则该几何体是旋转体，又因正视图和侧视图均是矩形，则甲是圆柱；由于乙的俯视图是三角形，则该几何体是多面体，又因正视图和侧视图均是三角形，则该多面体的各个面都是三角形，则乙是三棱锥；由于丙的俯视图是圆，则该几何体是旋转体，又因正视图和侧视图均是三角形，则丙是圆锥.答案：A点评：本题主要考查三视图和简单几何体的结构特征.根据三视图想象空间几何体，是培养空间想象能力的重要方式，这需要根据几何体的正视图、侧视图、俯视图的几何特征，想象整个几何体的几何特征，从而判断三视图所描述的几何体.通常是先根据俯视图判断是多面体还是旋转体，再结合正视图和侧视图确定具体的几何结构特征，最终确定是简单几何体还是简单组合体.变式训练1.图15是一几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状.图15 图16分析：由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体是上面一个圆柱，下面是一个四棱柱拼接成的组合体. 答案：上面一个圆柱，下面是一个四棱柱拼接成的组合体.该几何体的形状如图16所示. 2.（2007山东高考，理3）下列几何体各自的三视图中，有且仅有两个视图相同的是（）图17A.①②B.①③C.①④D.②④分析：正方体的三视图都是正方形，所以①不符合题意，排除A、B、C.答案：D点评：虽然三视图的画法比较繁琐，但是三视图是考查空间想象能力的重要形式，因此是新课标高考的必考内容之一，足够的空间想象能力才能保证顺利解决三视图问题.知能训练1.下列各项不属于三视图的是（）A.正视图B.侧视图C.后视图D.俯视图分析：根据三视图的规定，后视图不属于三视图.答案：C2.两条相交直线的平行投影是（）A.两条相交直线B.一条直线C.两条平行直线D.两条相交直线或一条直线图18分析：借助于长方体模型来判断，如图18所示，在长方体ABCD—A1B1C1D1中，一束平行光线从正上方向下照射.则相交直线CD1和DC1在面ABCD上的平行投影是同一条直线CD，相交直线CD1和BD1在面ABCD上的平行投影是两条相交直线CD和BD.答案：D3.甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，如图19所示.甲说他看到的是“6”，乙说他看到的是“ 6”，丙说他看到的是“ 9”，丁说他看到的是“9”，则下列说法正确的是（）图19A.甲在丁的对面，乙在甲的左边，丙在丁的右边B.丙在乙的对面，丙的左边是甲，右边是乙C.甲在乙的对面，甲的右边是丙，左边是丁D.甲在丁的对面，乙在甲的右边，丙在丁的右边分析：由甲、乙、丙、丁四人的叙述，可以知道这四人的位置如图20所示，由此可得甲在丁的对面，乙在甲的右边，丙在丁的右边.图20答案：D4.（2007广东汕头模拟，文3）如果一个空间几何体的正视图与侧视图均为全等的等边三角形，俯视图为一个圆及其圆心，那么这个几何体为（）A.棱锥B.棱柱C.圆锥D.圆柱分析：由于俯视图是一个圆及其圆心，则该几何体是旋转体，又因正视图与侧视图均为全等的等边三角形，则该几何体是圆锥.答案：C5.（2007山东青岛高三期末统考，文5）某几何体的三视图如图21所示，那么这个几何体是（）图21A.三棱锥B.四棱锥C.四棱台D.三棱台分析：由所给三视图可以判定对应的几何体是四棱锥.答案：B6.（2007山东济宁期末统考，文5）用若干块相同的小正方体搭成一个几何体，该几何体的三视图如图22所示，则搭成该几何体需要的小正方体的块数是（）图22A.8B.7C.6D.5分析：由正视图和侧视图可知，该几何体有两层小正方体拼接成，由俯视图，可知最下层有5个小正方体，由侧视图可知上层仅有一个正方体，则共有6个小正方体.答案：C7.画出图23所示正四棱锥的三视图.图23分析：正四棱锥的正视图与侧视图均为等腰三角形，俯视图为正方形，对角线体现正四棱锥的四条侧棱.答案：正四棱锥的三视图如图24.图24拓展提升问题：用数个小正方体组成一个几何体，使它的正视图和俯视图如图25所示，俯视图中小正方形中的字母表示在该位置的小立方体的个数.(1)你能确定哪些字母表示的数？(2)该几何体可能有多少种不同的形状？图25分析：解决本题的关键在于观察正视图、俯视图，利用三视图规则中的“在三视图中，每个视图都反映物体两个方向的尺寸.正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸”.又“正视图与俯视图长对正,正视图与侧视图高平齐,俯视图与侧视图宽相等”,所以，我们可以得到a=3,b=1,c=1,d,e,f中的最大值为2.解：(1)面对数个小立方体组成的几何体，根据正视图与俯视图的观察我们可以得出下列结论：①a=3,b=1,c=1;②d,e,f中的最大值为2.所以上述字母中我们可以确定的是a=3,b=1,c=1.(2)当d,e,f中有一个是2时，有3种不同的形状；当d,e,f有两个是2时，有3种不同的形状；当d,e,f都是2时，有一种形状.所以该几何体可能有7种不同的形状.课堂小结。

中心投影与平行投影空间几何体的三视图中心投影与平行投影 [导入新知] 1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面．2．中心投影与平行投影 投影 定义特征 分类 中心投影 光由一点向外散射形成的投影 投影线交于一点平行投影在一束平行光线照射下形成的投影投影线互相平行正投影和斜投影[化解疑难]平行投影和中心投影都是空间图形的一种画法，但二者又有区别 (1)中心投影的投影线交于一点，平行投影的投影线互相平行．(2)平行投影下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小完全相同；而中心投影则不同．三 视 图 [导入新知] 三视图 概念规律正视图 光线从几何体的前面向后面正投影得到的投影图 一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样侧视图 光线从几何体的左面向右面正投影得到的投影图 俯视图光线从几何体的上面向下面正投影得到的投影图[化解疑难]1．每个视图都反映物体两个方向上的尺寸．正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸．2．画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示．中心投影与平行投影[例1]下列说法中：①平行投影的投影线互相平行，中心投影的投影线相交于一点；②空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线；③两条相交直线的平行投影是两条相交直线．其中正确的个数为()A．0B．1C．2 D．3[答案] B[类题通法]1．判定几何体投影形状的方法．(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)对于平行投影，当图形中的直线或线段不平行于投影线时，平行投影具有以下性质：①直线或线段的投影仍是直线或线段；②平行直线的投影平行或重合；③平行于投影面的线段，它的投影与这条线段平行且等长；④与投影面平行的平面图形，它的投影与这个图形全等；⑤在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．2．画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得此图形在该平面上的投影．[活学活用]如右图所示，在正方体ABCD -A′B′C′D′中，E，F分别是A′A，C′C的中点，则下列判断正确的序号是________．①四边形BFD′E在底面ABCD内的投影是正方形；②四边形BFD′E在平面A′D′DA内的投影是菱形；③四边形BFD′E在平面A′D′DA内的投影与在平面ABB′A内的投影是全等的平行四边形．答案：①③画空间几何体的三视图[例2]画出如右图所示的四棱锥的三视图．[解]几何体的三视图如下：[类题通法]画三视图的注意事项(1)务必做到长对正，宽相等，高平齐．(2)三视图的安排方法是正视图与侧视图在同一水平位置，且正视图在左，侧视图在右，俯视图在正视图的正下方．(3)若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．[活学活用]沿一个正方体三个面的对角线截得的几何体如下图所示，则该几何体的侧视图为()答案：B由三视图还原空间几何体[例3]如下图所示的三视图表示的几何体是什么？画出物体的形状．(1)(2)(3)[解](1)该三视图表示的是一个四棱台，如右图．(2)由俯视图可知该几何体是多面体，结合正视图、侧视图可知该几何体是正六棱锥．如下图．(3)由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体上面是一个圆柱，下面是一个四棱柱，所以该几何体的形状如右图所示．[类题通法]由三视图还原几何体时，一般先由俯视图确定底面，由正视图与侧视图确定几何体的高及位置，同时想象视图中每一部分对应实物部分的形状．[活学活用]如图①、图②、图③、图④为4个几何体的三视图，根据三视图可以判断这四个几何体依次分别为()A．三棱台、三棱柱、圆锥、圆台B．三棱台、三棱锥、圆锥、圆台C．三棱柱、正四棱锥、圆锥、圆台D．三棱柱、三棱台、圆锥、圆台答案：C2.画几何体的三视图常见误区[典例]某几何体及其俯视图如下图所示，下列关于该几何体正视图和侧视图的画法正确的是()[解析]该几何体是由圆柱切割而得，由俯视图可知正视方向和侧视方向，进一步可画出正视图和侧视图(如图所示)，故选A.[答案] A[易错防范]1．易忽视该组合体的结构特征是由圆柱切割而得到，对正视方向与侧视方向的判断不正确而出错．2．三种视图中，可见的轮廓线都画成实线，存在但不可见的轮廓线一定要画出，但要画成虚线．画三视图时，一定要分清可见轮廓线与不可见轮廓线，避免出现错误．[成功破障]沿圆柱体上底面直径截去一部分后的物体如右图所示，它的俯视图是()答案：D。

1.2（2）空间几何体的三视图和直观图（教学设计）（1.2.3 空间几何体的直观图）一、教学目标1．知识与技能（1）掌握斜二测画法画水平设置的平面图形的直观图。

（2）采用对比的方法了解在平行投影下画空间图形与在中心投影下画空间图形两种方法的各自特点。

2．过程与方法学生通过观察和类比，利用斜二测画法画出空间几何体的直观图。

3．情感态度与价值观（1）提高空间想象力与直观感受。

（2）体会对比在学习中的作用。

（3）感受几何作图在生产活动中的应用。

二、教学重点、难点重点、难点：用斜二测画法画空间几何值的直观图。

三、学法与教学用具1．学法：学生通过作图感受图形直观感，并自然采用斜二测画法画空间几何体的过程。

2．教学用具：三角板、圆规四、教学思路（一）复习回顾：主、俯视图长对正主、左视图高平齐俯、左视图宽相等（二）创设情景，新课引入：1．我们都学过画画，这节课我们画一物体：正方体把实物正方体放在讲台上让学生画。

2．学生画完后展示自己的结果并与同学交流，比较谁画的效果更好，思考怎样才能画好物体的直观图呢？这是我们这节主要学习的内容。

（三）师生互动，新课讲解：例1（课本P16例1）用斜二测画法画水平放置的正六边形的直观图。

由学生阅读理解，并思考斜二测画法的关键步骤，学生发表自己的见解，教师及时给予点评。

画水平放置的多边形的直观图的关键是确定多边形顶点的位置，因为多边形顶点的位置一旦确定，依次连结这些顶点就可画出多边形来，因此平面多边形水平放置时，直观图的画法可以归结为确定点的位置的画法。

斜二测画法-------空间几何体直观图的一种画法.（课本P16）(1) 建立平面直角坐标系: 在已知平面图形中取互相垂直的x轴和y轴,两轴相交于点O.(2) 画出斜坐标系: 在画直观图的纸上(平面上)画出对应的x'轴和y'轴, 两轴相交于点O',且使∠x'O'y' =45度(或135度), 它们确定的平面表示水平平面.(3) 画对应图形: 在已知图形平行于x轴的线段, 在直观图中画成平行于x'轴, 长度保持不变。

空间几何体的三视图和直观图示能力）(35分钟)概念中心投影：光由一点向外散射形成的投影.平行投影：在一束平行光线照射下形成的投影.投影线正对着投影面时，叫做正投影，否则叫斜投影.一会找同学分别回答。

刚才几个同学回答的对吗？请讨论修正好，现在我们看多媒体出示《课件2》。

三视图的概念学生看书记忆三视图的概念，教师巡回指导，之后各个学习小组选一名学生代表回答几何体的三视图概念及画法，之后老师出示《课件3》。

.三视图（1）空间几何体的三视图是指几何体的正视图、侧视图、俯视图 .（2）三视图的正视图、俯视图、侧视图分别是从正面、上面、左面观察同一个几何体，画出的空间几何体的图形.（3）三视图的画法规则：俯视图放在正视图的下方，长度与正视图一样，侧视图放在正视图右边，高度与正视图一样，宽度与俯视图的宽度一样.（简称“长对正，高平齐，宽相等”）同学们，看书后学习小组进行讨论回答：空间几何体的三视图是指什么呢？画法规则是什么呢？大家看书后同桌交流一下，一会我指定几名同学回答。

好了，请这一列学生从前到后分别回答问题才的问题。

回答的很好，请看多媒体（出示《课件3》）例题解答学生看导学案完成例题，难度大的小组讨论，完成导学内容，并派代表说出小组结论，教师参与小组讨论指导个别小组或学生并汇总结果并反馈。

之后，老师出示《课件4》的前6张例1．画出下列各几何体的三视图：前面我们学习了几何体三视图的概念，以及画法，接下来大家看导学案的例题并给出解答。

自己先独立思考并解答，做完后小组交流，一会请每个小组的代表说出你们的结论。

（回答后）其他同学又补充的的吗？现在，看多媒体订正自己的答案。

看多媒体（出示课件4）例2．一个几何体的三视图如下,你能分别说出它是什么立体图形吗?答案：（1）、（2）均为正六棱柱巩固提高学生先独立思考完成导学案，之后小组交流老师参与其中指导个别组和学生。

然后教师出示《课件4》的第7、8张，学生与课件内容对比，订正自己思路和步骤。

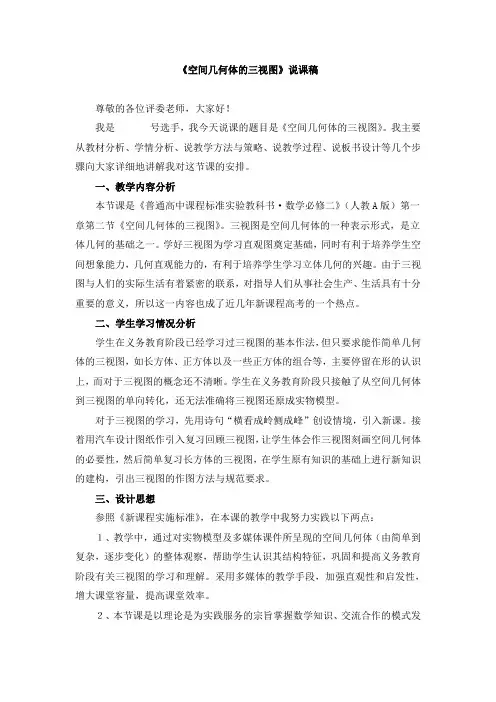

《空间几何体的三视图》说课稿尊敬的各位评委老师，大家好！我是号选手，我今天说课的题目是《空间几何体的三视图》。

我主要从教材分析、学情分析、说教学方法与策略、说教学过程、说板书设计等几个步骤向大家详细地讲解我对这节课的安排。

一、教学内容分析本节课是《普通高中课程标准实验教科书·数学必修二》（人教A版）第一章第二节《空间几何体的三视图》。

三视图是空间几何体的一种表示形式，是立体几何的基础之一。

学好三视图为学习直观图奠定基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣。

由于三视图与人们的实际生活有着紧密的联系，对指导人们从事社会生产、生活具有十分重要的意义，所以这一内容也成了近几年新课程高考的一个热点。

二、学生学习情况分析学生在义务教育阶段已经学习过三视图的基本作法，但只要求能作简单几何体的三视图，如长方体、正方体以及一些正方体的组合等，主要停留在形的认识上，而对于三视图的概念还不清晰。

学生在义务教育阶段只接触了从空间几何体到三视图的单向转化，还无法准确将三视图还原成实物模型。

对于三视图的学习，先用诗句“横看成岭侧成峰”创设情境，引入新课。

接着用汽车设计图纸作引入复习回顾三视图，让学生体会作三视图刻画空间几何体的必要性，然后简单复习长方体的三视图，在学生原有知识的基础上进行新知识的建构，引出三视图的作图方法与规范要求。

三、设计思想参照《新课程实施标准》，在本课的教学中我努力实践以下两点：１、教学中，通过对实物模型及多媒体课件所呈现的空间几何体（由简单到复杂，逐步变化）的整体观察，帮助学生认识其结构特征，巩固和提高义务教育阶段有关三视图的学习和理解。

采用多媒体的教学手段，加强直观性和启发性，增大课堂容量，提高课堂效率。

２、本节课是以理论是为实践服务的宗旨掌握数学知识、交流合作的模式发展数学能力、自主探究的方式解决数学问题为教学模式，学生在教师营造的“可探索”环境里，积极参与、通过自己的观察，想象，思考，实践，主动发现规律、获得知识，体验成功。

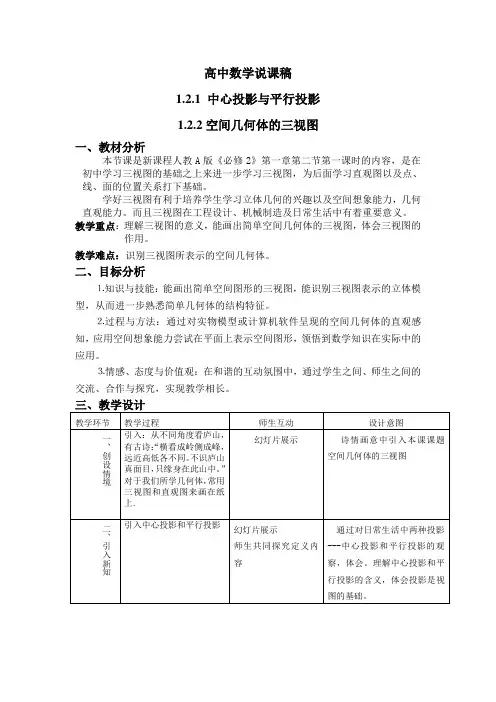

高中数学说课稿1.2.1 中心投影与平行投影1.2.2空间几何体的三视图一、教材分析本节课是新课程人教A版《必修2》第一章第二节第一课时的内容，是在初中学习三视图的基础之上来进一步学习三视图，为后面学习直观图以及点、线、面的位置关系打下基础。

学好三视图有利于培养学生学习立体几何的兴趣以及空间想象能力，几何直观能力。

而且三视图在工程设计、机械制造及日常生活中有着重要意义。

教学重点：理解三视图的意义，能画出简单空间几何体的三视图，体会三视图的作用。

教学难点：识别三视图所表示的空间几何体。

二、目标分析⒈知识与技能：能画出简单空间图形的三视图，能识别三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征。

⒉过程与方法：通过对实物模型或计算机软件呈现的空间几何体的直观感知，应用空间想象能力尝试在平面上表示空间图形，领悟到数学知识在实际中的应用。

⒊情感、态度与价值观：在和谐的互动氛围中，通过学生之间、师生之间的交流、合作与探究，实现教学相长。

，思考题：图示三视图1.知识方面板书设计四、教法、学法分析教法：针对该学段学生模仿力强，记忆力好，表现欲强等特点，利用直观模型，通过创设良好的情境，不断引导学生观察、实验、思考、探索，通过自己的亲身实践，动手作图来完成空间几何体的三视图，进行几何体与其三视图之间的相互转化，充分发挥学生学习的主动性，培养学生的自主、合作、探索能力。

学法：学生在教师营造的“可探索”环境里，积极参与、通过自己的观察，思考，实践，讨论，主动发现规律、获得知识，体验成功。

五、评价分析本节课的主要任务是在以学生为中心的新课程理念的前提下，引导学生完成由立体图形到三视图，再由三视图想象立体图形的过程。

学生通过大量的多媒体直观，实物直观获得了三视图的感性认识，激发了学习的积极性。

课件把知识与能力，数学与生活，数学与文学，教学与教育完美的结合在一起，经过教学实验，达到了良好的教学效果，体现了多媒体教学的重要作用。

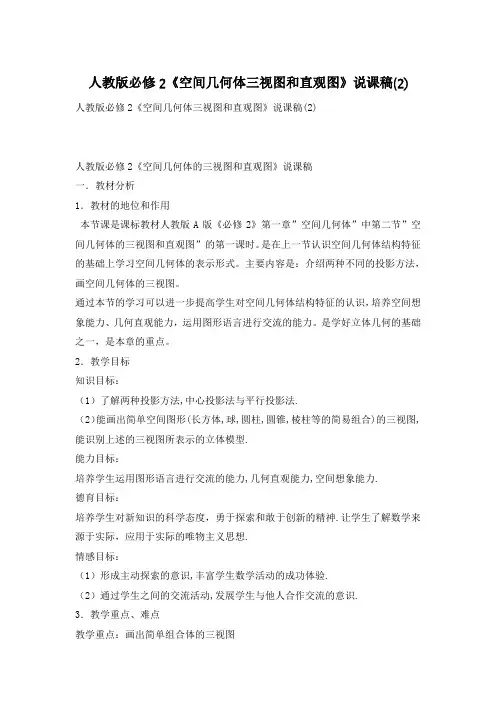

人教版必修2《空间几何体三视图和直观图》说课稿(2)人教版必修2《空间几何体三视图和直观图》说课稿(2)人教版必修2《空间几何体的三视图和直观图》说课稿一．教材分析1．教材的地位和作用本节课是课标教材人教版A版《必修2》第一章”空间几何体”中第二节”空间几何体的三视图和直观图”的第一课时。

是在上一节认识空间几何体结构特征的基础上学习空间几何体的表示形式。

主要内容是：介绍两种不同的投影方法，画空间几何体的三视图。

通过本节的学习可以进一步提高学生对空间几何体结构特征的认识，培养空间想象能力、几何直观能力，运用图形语言进行交流的能力。

是学好立体几何的基础之一，是本章的重点。

2．教学目标知识目标：（1）了解两种投影方法,中心投影法与平行投影法.（2）能画出简单空间图形(长方体,球,圆柱,圆锥,棱柱等的简易组合)的三视图,能识别上述的三视图所表示的立体模型.能力目标：培养学生运用图形语言进行交流的能力,几何直观能力,空间想象能力.德育目标：培养学生对新知识的科学态度，勇于探索和敢于创新的精神.让学生了解数学来源于实际，应用于实际的唯物主义思想.情感目标：（1）形成主动探索的意识,丰富学生数学活动的成功体验.（2）通过学生之间的交流活动,发展学生与他人合作交流的意识.3．教学重点、难点教学重点：画出简单组合体的三视图教学难点：识别三视图所表示的空间几何体二．教法探讨根据本节课的特点，主要采用探究发现和归纳概括相结合的教学方法，通过提出问题、思考问题、解决问题等教学过程，观察对比、概括归纳出三视图的投影规律和与物体方位的对应关系，再通过具体问题的提出和解决，来激发学生的学习兴趣，调动学生的主体能动性，利用多媒体形象动态的演示功能增强教学的直观性和趣味性，提高课堂效率。

三．学法指导在学习本节内容时，学生在教师创设的问题情境中直观感知，动手操作，动脑思考，动口表达，注重多感官参与，多种心智能力的投入，使学生始终处于主动探索状态，同时向学生渗透探究发现的学习方法，培养他们在合作中共同探索新知识，解决新问题的能力。

高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修（含五篇）第一篇：高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修高中数学《1.2 空间几何体的三视图和直观图》教案新人教A版必修2一、二、三、教学目标：1知识与技能：了解中心投影与平行投影；能画出简单几何体的三视图；能识别三视图所表示的空间几何体。

2过程与方法：通过学生自己的亲身实践，动手作图来完成“观察、思考”栏目中提出的问题。

3情感态度与价值观：培养学生空间想象能力和动手实践能力，激发学习兴趣。

二、教学重点：画出简单组合体的三视图三、教学难点：识别三视图所表示的空间几何体四、教学过程：(一)、新课导入：问题1：能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？引入：从不同角度看庐山，有古诗：“横看成岭侧成峰，远近高低各不同。

不识庐山真面目，只缘身在此山中。

” 对于我们所学几何体，常用三视图和直观图来画在纸上.三视图：观察者从不同位置观察同一个几何体，画出的空间几何体的图形；直观图：观察者站在某一点观察几何体，画出的空间几何体的图形.用途：工程建设、机械制造、日常生活.(二)、讲授新课： 1.中心投影与平行投影：① 投影法的提出：物体在光线的照射下，就会在地面或墙壁上产生影子。

人们将这种自然现象加以的抽象，总结其中的规律，提出了投影的方法。

② 中心投影：光由一点向外散射形成的投影。

其投影的大小随物体与投影中心间距离的变化而变化，所以其投影不能反映物体的实形.③平行投影：在一束平行光线照射下形成的投影.分正投影、斜投影.讨论：点、线、三角形在平行投影后的结果.2.柱、锥、台、球的三视图：① 定义三视图：正视图（光线从几何体的前面向后面正投影）；侧视图（从左向右）、俯视图（从上到下）② 讨论：几何体三视图在形状、大小方面的关系？→ 画出长方体的三视图，并讨论所反应的长、宽、高的关系，得出结论：正俯一样长，俯侧一样宽，正侧一样高。

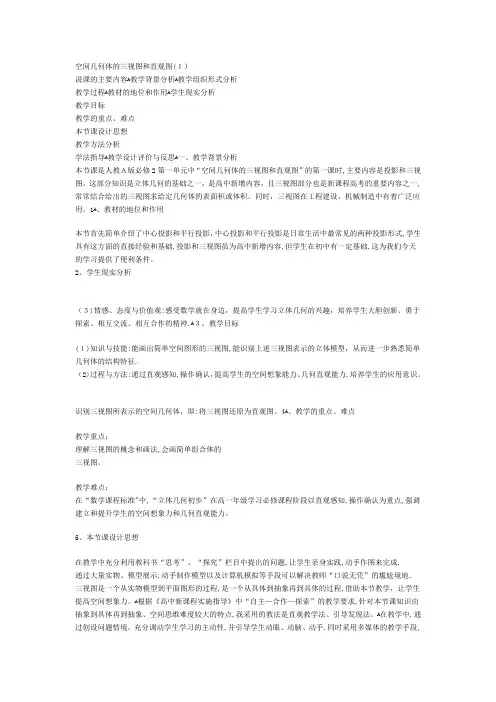

空间几何体的三视图和直观图(１）说课的主要内容ﻫ教学背景分析ﻫ教学组织形式分析教学过程ﻫ教材的地位和作用ﻫ学生现实分析教学目标教学的重点、难点本节课设计思想教学方法分析学法指导ﻫ教学设计评价与反思ﻫ一、教学背景分析本节课是人教Ａ版必修2第一单元中“空间几何体的三视图和直观图”的第一课时,主要内容是投影和三视图，这部分知识是立体几何的基础之一，是高中新增内容，且三视图部分也是新课程高考的重要内容之一,常常结合给出的三视图求给定几何体的表面积或体积。

同时，三视图在工程建设、机械制造中有着广泛应用。

ﻫ1、教材的地位和作用本节首先简单介绍了中心投影和平行投影，中心投影和平行投影是日常生活中最常见的两种投影形式,学生具有这方面的直接经验和基础.投影和三视图虽为高中新增内容,但学生在初中有一定基础,这为我们今天的学习提供了便利条件。

2、学生现实分析（３)情感、态度与价值观:感受数学就在身边，提高学生学习立体几何的兴趣，培养学生大胆创新、勇于探索、相互交流、相互合作的精神.ﻫ３、教学目标(１)知识与技能:能画出简单空间图形的三视图,能识别上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征.（2)过程与方法:通过直观感知,操作确认，提高学生的空间想象能力、几何直观能力,培养学生的应用意识。

识别三视图所表示的空间几何体，即:将三视图还原为直观图。

ﻫ4、教学的重点、难点教学重点：理解三视图的概念和画法,会画简单组合体的三视图。

教学难点：在“数学课程标准"中,“立体几何初步”在高一年级学习必修课程阶段以直观感知,操作确认为重点,强调建立和提升学生的空间想象力和几何直观能力。

5、本节课设计思想在教学中充分利用教科书“思考”、“探究”栏目中提出的问题,让学生亲身实践,动手作图来完成.通过大量实物、模型展示,动手制作模型以及计算机模拟等手段可以解决教师“口说无凭”的尴尬境地．三视图是一个从实物模型到平面图形的过程,是一个从具体到抽象再到具体的过程,借助本节教学，让学生提高空间想象力。

1.2空间几何体的三视图和直观图（第一课时）教学设计一、教学内容分析（一）教材地位和作用三视图是立体几何的基础之一，画出空间几何体的三视图并能将三视图还原为直观图，是建立空间观念的基础和训练学生几何直观能力的有效手段。

在近几年的高考考查中，利用三视图求直观图体积或表面积的题型屡见不鲜，这种题型的本质即为由三视图还原直观图，所以要求学生掌握由三视图还原直观图这部分内容显得尤其重要。

三视图对部分对学生的逻辑思维能力和空间想象能力提出了较高的要求，使学生谈“图”色变。

本节课是普通高中新课程人教版《必修2》第一章第二节第一课时的内容，是在学习空间几何体的结构特征之后，直观图之前，尚未学习点、直线、平面位置关系的情况下教学的。

学生在义务教育阶段，已经初步接触了正方体、长方体的几何特征以及简单几何体的表面积、体积的计算，会从不同的方向看物体得到不同的视图的方法。

与初中教学内容相比较，本节增加学习了台体的有关内容，简单组合体涉及柱体、锥体、台体以及球体，比义务教育阶段数学课程“空间与图形”部分呈现的组合体多。

通过本节知识的学习，为下一章点、直线、平面之间的位置关系学习打下基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣，体会数学的实用价值。

（二）教学内容及结构本章的主要内容是认识空间图形，通过对空间几何体的整体把握，培养和发展空间想象能力。

从学生熟悉的物体入手，使学生对物体形状的认识由感性上升到理性；通过三视图和直观图的学习，进一步认识空间几何体的结构。

本节课教材从了解中心投影和平行投影出发介绍三视图是利用三个正投影来表示空间几何体的的方法，并给出三视图的概念及作图规则。

要求学生能画出简单空间图形的三视图，能识别上述的三视图所表示的立体模型。

在此基础上，学习画出简单组合体（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并识别三视图所表示的简单组合体。

（三）教学重难点1、重点：（1）画出空间几何体及简单组合体的三视图，（2）给出三视图，还原或想象出原实际图的结构特征，体会三视图的作用。

空间几何体的三视图【教学目标】1.掌握平行投影和中心投影，了解空间图形的不同表示形式和相互转化，发展学生的空间想象能力，培养学生转化与化归的数学思想方法.2.能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并能识别上述三视图表示的立体模型，会用材料（如纸板）制作模型，提高学生识图和画图的能力，培养其探究精神和意识.【重点难点】教学重点：画出简单组合体的三视图，给出三视图和直观图，还原或想象出原实际图的结构特征.教学难点：识别三视图所表示的几何体.【课时安排】1课时【教学过程】导入新课能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？我们常用三视图和直观图表示空间几何体，三视图是观察者从三个不同位置观察同一个几何体而画出的图形；直观图是观察者站在某一点观察几何体而画出的图形.三视图和直观图在工程建设、机械制造以及日常生活中具有重要意义.本节我们将在学习投影知识的基础上，学习空间几何体的三视图.教师指出课题：投影和三视图.推进新课新知探究提出问题①如图1所示的五个图片是我国民间艺术皮影戏中的部分片断，请同学们考虑它们是怎样得到的?图1②通过观察和自己的认识,你是怎样来理解投影的含义的?③请同学们观察图2的投影过程，它们的投影过程有什么不同？图2④图2（2）（3）都是平行投影，它们有什么区别？⑤观察图3，与投影面平行的平面图形，分别在平行投影和中心投影下的影子和原图形的形状、大小有什么区别？图3活动：①教师介绍中国的民间艺术皮影戏，学生观察图片.②从投影的形成过程来定义.③从投影方向上来区别这三种投影.④根据投影线与投影面是否垂直来区别.⑤观察图3并归纳总结它们各自的特点.讨论结果：①这种现象我们把它称为是投影.②由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影.其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影幕.③图2（1）的投影线交于一点，我们把光由一点向外散射形成的投影称为中心投影；图2（2）和（3）的投影线平行，我们把在一束平行光线照射下形成投影称为平行投影.④图2（2）中，投影线正对着投影面，这种平行投影称为正投影；图2（3）中，投影线不是正对着投影面，这种平行投影称为斜投影.⑤在平行投影下，与投影面平行的平面图形留下的影子和原平面图形是全等的平面图形；在中心投影下，与投影面平行的平面图形留下的影子和原平面图形是相似的平面图形.以后我们用正投影的方法来画出空间几何体的三视图和直观图.知识归纳：投影的分类如图4所示.图4提出问题①在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图，请你回忆三视图包含哪些部分？②正视图、侧视图和俯视图各是如何得到的？③一般地，怎样排列三视图？④正视图、侧视图和俯视图分别是从几何体的正前方、正左方和正上方观察到的几何体的正投影图，它们都是平面图形.观察长方体的三视图，你能得出同一个几何体的正视图、侧视图和俯视图在形状、大小方面的关系吗？讨论结果：①三视图包含正视图、侧视图和俯视图.②光线从几何体的前面向后面正投影，得到的投影图叫该几何体的正视图（又称主视图）；光线从几何体的左面向右面正投影，得到的投影图叫该几何体的侧视图（又称左视图）；光线从几何体的上面向下面正投影，得到的投影图叫该几何体的俯视图.③三视图的位置关系：一般地，侧视图在正视图的右边；俯视图在正视图的下边.如图5所示.图5④投影规律：（1）正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度. （2）一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图和俯视图宽度一样，即正、俯视图——长对正；主、侧视图——高平齐；俯、侧视图——宽相等.画组合体的三视图时要注意的问题：（1）要确定好主视、侧视、俯视的方向，同一物体三视的方向不同，所画的三视图可能不同.（2）判断简单组合体的三视图是由哪几个基本几何体生成的，注意它们的生成方式，特别是它们的交线位置.（3）若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出，不可见轮廓线，用虚线画出.（4）要检验画出的三视图是否符合“长对正、高平齐、宽相等”的基本特征，即正、俯视图长对正；正、侧视图高平齐；俯、侧视图宽相等，前后对应.由三视图还原为实物图时要注意的问题：我们由实物图可以画出它的三视图，实际生产中，工人要根据三视图加工零件，需要由三视图还原成实物图，这要求我们能由三视图想象它的空间实物形状，主要通过主、俯、左视图的轮廓线（或补充后的轮廓线）还原成常见的几何体，还原实物图时，要先从三视图中初步判断简单组合体的组成，然后利用轮廓线（特别要注意虚线）逐步作出实物图.应用示例例1 画出圆柱和圆锥的三视图.活动：学生回顾正投影和三视图的画法，教师引导学生自己完成.解：图6（1）是圆柱的三视图，图6（2）是圆锥的三视图.(1) (2)图6点评：本题主要考查简单几何体的三视图和空间想象能力.有关三视图的题目往往依赖于丰富的空间想象能力.要做到边想着几何体的实物图边画着三视图，做到想图（几何体的实物图）和画图（三视图）相结合.变式训练说出下列图7中两个三视图分别表示的几何体.(1) (2)图7答案：图7（1）是正六棱锥；图7（2）是两个相同的圆台组成的组合体.例2 试画出图8所示的矿泉水瓶的三视图.活动：引导学生认识这种容器的结构特征.矿泉水瓶是我们熟悉的一种容器，这种容器是简单的组合体，其主要结构特征是从上往下分别是圆柱、圆台和圆柱.图8 图9解：三视图如图9所示.点评：本题主要考查简单组合体的三视图.对于简单空间几何体的组合体，一定要认真观察，先认识它的基本结构，然后再画它的三视图.变式训练画出图10所示的几何体的三视图.图10 图11答案：三视图如图11所示.拓展提升问题：用数个小正方体组成一个几何体，使它的正视图和俯视图如图12所示，俯视图中小正方形中的字母表示在该位置的小立方体的个数.(1)你能确定哪些字母表示的数？(2)该几何体可能有多少种不同的形状？图12分析：解决本题的关键在于观察正视图、俯视图，利用三视图规则中的“在三视图中，每个视图都反映物体两个方向的尺寸.正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸”.又“正视图与俯视图长对正,正视图与侧视图高平齐,俯视图与侧视图宽相等”,所以，我们可以得到a=3,b=1,c=1,d,e,f中的最大值为2.解：(1)面对数个小立方体组成的几何体，根据正视图与俯视图的观察我们可以得出下列结论：①a=3,b=1,c=1;②d,e,f中的最大值为2.所以上述字母中我们可以确定的是a=3,b=1,c=1.(2)当d,e,f中有一个是2时，有3种不同的形状；当d,e,f有两个是2时，有3种不同的形状；当d,e,f都是2时，有一种形状.所以该几何体可能有7种不同的形状.课堂小结本节课学习了：1.中心投影和平行投影.2.简单几何体和组合体的三视图的画法及其投影规律.3.由三视图判断原几何体的结构特征.。

《三视图》说课稿关于《三视图》说课稿（精选5篇）作为一位杰出的教职工，时常会需要准备好说课稿，说课稿有助于顺利而有效地开展教学活动。

快来参考说课稿是怎么写的吧！下面是小编帮大家整理的关于《三视图》说课稿（精选5篇），欢迎阅读与收藏。

《三视图》说课稿1一、教材分析1、本堂课在教材中的地位和作用：人们在日常生活中接触到的是立体图形，而要研究它，往往把它转化成平面图形来研究。

图形的三视图是立体图形转化成平面图形的一种形式，而下一节的“立体图形的表面展开图”是由立体图形转化成平面图形的另一种形式。

而整个初中数学教材的编排顺序也是按立体图形—平面图形——多边形——四边形——三角形的编排顺序。

因此，本节内容将是由立体图形到平面图形的一个纽带，学好它至关重要。

2、教学内容分析：本节课由学生日常生活引入，由浅入深，循序渐进。

由生活中的立体图形——视图——利用图纸制作工件。

让学生经历探索三视图画法的过程，让学生深切体会到数学知识来源于生活，运用于生活。

3、教学目标：（1）知识目标：让学生能画出简单立体图形的三视图。

（2）能力目标：培养学生多角度观察事物的能力以及空间想象能力、渗透数学转化思想。

（3）情感目标：通过学生对“三视图”的学习应用，激发学生热爱生活、热爱数学的情感。

4、教学重点：画简单立体图形的三视图。

5、教学难点：三视图与美术作图的区别。

二、学情分析七年级学生对身边有趣的事物充满好奇，对一些有规律性的问题充满探求的欲望，他们非常乐意动手操作，有很强的好胜心和表现欲，有一定的归纳能力。

但是他们开始接触几何知识，空间想象力太弱，缺乏从多角度观察事物的经验。

三、教学方法依据新的课程标准精神及建构主义学习理论，学生学习不是教师向学生传递知识的过程，而是学生建构自已的知识和能力的过程。

根据以上教材的特点和学生的具体情况，我将采取以下教学方法进行教学。

1、情景教学法：通过各种情景的设置，让学生溶入到生活中去。

通过在生活情景中体验、掌握数学知识，让学生深切体会到，数学就在我们身边。

空间几何体的直观图●三维目标1．知识与技能(1)会用斜二测画法画水平放置的平面图形以及空间几何体的直观图．(2)会画简单空间几何组合体的直观图．2．过程与方法学生通过观察和类比，利用斜二测画法画出空间几何体的直观图．3．情感、态度与价值观(1)提高空间想象力与直观感受．(2)体会对比在学习中的作用．(3)感受几何作图在生产活动中的应用．●重点难点重点：水平放置的平面图形直观图画法．难点：用斜二测画法画空间几何体的直观图．重难点突破：以学生熟知的水平放置的平面图形的直观图为切入点，先让学生观察直观图与平面图的区别与联系，发现共同点，总结规律，教师适时点拨，引导学生切实理解“斜”和“二测”的含义，并通过典例训练加深对直观图画法的理解，重点得以突破．在此基础上，通过正方体直观图的画法，总结用斜二测画法画空间几何体的直观图的步骤，在此过程中让学生体会平面图形直观图和空间几何体直观图的画法的联系与区别，难点得以化解．【课前自主导学】课标解读1.了解“斜二测画法”的概念并掌握斜二测画法的步骤．(重点)2.会用斜二测画法画出一些简单平面图形和立体图形的直观图．(难点)3.强化三视图、直观图、原空间几何体形状之间的相互转换．(易错点)斜二测画法【问题导思】1．边长2 cm的正方形ABCD水平放置的直观图如下，在直观图中，A′B′与C′D′有何关系？A′D′与B′C′呢？在原图与直观图中，AB与A′B′相等吗？AD与A′D′呢？【提示】A′B′∥C′D′，A′D′∥B′C′，A′B′＝AB，A′D′＝12AD.2．正方体ABCD－A1B1C1D1的直观图如图所示，在此图形中各个面都画成正方形了吗？【提示】没有都画成正方形．1．用斜二测画法画水平放置的平面图形的直观图的规则2．立体图形直观图的画法规则画立体图形的直观图，在画轴时，要多画一条与平面x′O′y′垂直的轴O′z′，且平行于O′z′的线段长度不变，其他同平面图形的画法.【课堂互动探究】水平放置的平面图形的直观图的画法画出如图1－2－18所示水平放置的等腰梯形的直观图．图1－2－18【思路探究】建系依据斜二测画法,定点―→连线成图【自主解答】画法：(1)如图所示，取AB所在直线为x轴，AB中点O为原点，建立直角坐标系，画对应的坐标系x′O′y′，使∠x′O′y′＝45°.(2)以O′为中点在x′轴上取A′B′＝AB，在y′轴上取O′E′＝12OE，以E′为中点画C′D′∥x′轴，并使C′D′＝CD.(3)连接B′C′，D′A′，所得的四边形A′B′C′D′就是水平放置的等腰梯形ABCD的直观图．1．本题巧借等腰梯形的对称性建系使“定点”、“画图”简便易行．2．画水平放置的平面图形的直观图的技巧：(1)在画水平放置的平面图形的直观图时，选取适当的坐标系是关键，一般要使得平面多边形尽可能多的顶点在坐标轴上，以便于画点．(2)在直观图中，确定坐标轴上的对应点以及与坐标轴平行的线段端点的对应点都比较容易，但是如果原图中的点不在坐标轴上或不在与坐标轴平行的线段上，就需要我们经过这些点作坐标轴的平行线段，将其转化到与坐标轴平行的线段上来确定．(3)同一个图形选取坐标系的角度不同，得到的直观图可能不同．把本例“图1－2－18”换成“图1－2－19”，试画出该图的直观图．图1－2－19【解】(1)在已知的直角梯形ABCD中，以底边AB所在直线为x轴，垂直于AB的腰AD所在直线为y轴建立平面直角坐标系．如图(1)．(2)画相应的x′轴和y′轴，使∠x′O′y′＝45°，在x′轴上取O′B′＝AB，在y′轴上取O′D′＝12AD，过D′作x′轴的平行线l，在l上沿x′轴正方向取点C′使得D′C′＝DC.如图(2)．(3)连接B′C′，所得四边形O′B′C′D′就是直角梯形ABCD的直观图．如图(3)．空间几何体的直观图的画法如图1－2－20是一个空间几何体的三视图，试用斜二测画法画出它的直观图．图1－2－20【思路探究】三视图→六棱台→画轴→画底面→画顶点→成图【自主解答】画法：(1)画轴．如图①，画x轴、y轴、z轴，使∠xOy＝45°，∠xOz＝90°.(2)画两底面．由三视图知该几何体是底面为正六边形的六棱台，用斜二测画法画出底面ABCDEF，在z轴上截取OO′，使OO′等于三视图中的相应高度．过O′作Ox的平行线O′x′，Oy的平行线O′y′，利用O′x′与O′y′画出底面A′B′C′D′E′F′.(3)成图．连接A′A，B′B，C′C，D′D，E′E，F′F，整理得到三视图表示的几何体的直观图，如图②.1．画空间几何体的直观图的四个步骤(1)画轴：通常以高所在直线为z轴建系．(2)画底面：根据平面图形的直观图画法确定底面．(3)确定顶点：利用与z轴平行或在z轴上的线段确定有关顶点．(4)连线成图．2．利用斜二测法画空间几何体的直观图应遵循的原则(1)画空间几何体的直观图在要求不太严格的情况下，长度和角度可适当选取，为了增强立体感，被挡住的部分通常用虚线表示．(2)画法规则可简记为：两轴夹角为45°，竖轴垂直仍不变，平行不变，长度变，横竖不变，纵折半．(3)画空间几何体的直观图，要注意选取适当的原点，建系画轴．画正六棱柱(底面是正六边形，侧棱垂直于底面)的直观图．(底面边长尺寸不作要求，侧棱长为2 cm)【解】画法：(1)画轴．画x′轴、y′轴、z′轴，使∠x′O′y′＝45°(或135°)，∠x′O′z′＝90°.(2)画底面．根据x′轴，y′轴，画正六边形的直观图ABCDEF.(3)画侧棱．过A、B、C、D、E、F各点分别作z′轴的平行线，在这些平行线上分别截取AA′、BB′、CC′、DD′、EE′、FF′都等于侧棱长2 cm.(4)成图．顺次连接A′、B′、C′、D′、E′、F′，并加以整理(去掉辅助线，将被遮挡的部分改为虚线)，就得到正六棱柱的直观图.由直观图还原平面图形如图1－2－21，△A′B′C′是水平放置的平面图形的斜二测直观图，将其恢复成原图形．图1－2－21【思路探究】解答本题可先由斜二测画法的逆步骤来作，先确定点，再连线画出原图．【自主解答】画法：(1)如图②，画直角坐标系xOy，在x轴上取OA＝O′A′，即CA＝C′A′；(2)在图①中，过B′作B′D′∥y′轴，交x′轴于D′，在图②中，在x轴上取OD＝O′D′，过D作DB∥y 轴，并使DB＝2D′B′.(3)连接AB，BC，则△ABC即为△A′B′C′原来的图形，如图②.1．解答本题过程中容易把OB或AB画成O′B′或A′B′的2倍而造成错误．2．由直观图还原为平面图形的关键是找与x′轴、y′轴平行的直线或线段，且平行于x′轴的线段还原时长度不变，平行于y′轴的线段还原时放大为直观图中相应线段长的2倍，由此确定图形的各个顶点，顺次连接即可．(2013·临沂高一检测)直观图(如图1－2－22)中，四边形O′A′B′C′为菱形且边长为2 cm，则在xOy 坐标中原四边形OABC为________(填形状)，面积为________cm2.图1－2－22【解析】由题意，结合斜二测画法可知，四边形OABC为矩形，其中OA＝2 cm，OC＝4 cm，∴OABC的面积S＝2×4＝8(cm2)．【答案】矩形8【思想方法技巧】由几何体的三视图画直观图(12分)如图1－2－23所示，由下列几何体的三视图画出直观图．图1－2－23【思路点拨】 识别三视图――→画三视图的原则复原几何体――→斜二测画法直观图【规范解答】 由三视图可知空间几何体是一个正五棱柱.2分画法：(1)画轴．画x ′轴、y ′轴和z ′轴，使∠x ′O ′y ′＝45°(或135°)，∠x ′O ′z ′＝90°，如图(1)所示. 4分(2)画底面．按x ′轴、y ′轴画正五边形的直观图ABCDE . 7分(3)画侧棱．过点A 、B 、C 、D 、E 分别作z ′轴的平行线，并在这些平行线上分别截取AA ′、BB ′、CC ′、DD ′、EE ′都等于正视图的高. 10分(4)成图．顺次连接A ′、B ′、C ′、D ′、E ′，去掉辅助线，改被挡部分为虚线，如图(2)所示，即得到三视图表示的几何体的直观图. 12分【思维启迪】1．三视图与直观图都是用平面图形来刻画空间图形的位置特征与度量特征，二者有以下区别：(1)三视图从细节上刻画了空间几何体的结构，由三视图可以得到一个精确的几何体．(2)直观图是对空间几何体的整体刻画，可视性高，立体感强，由此可以想象实物的形状．2．由三视图画出直观图，首先从三视图想象出实物的形状和大小，然后按斜二测画法规则及其步骤作出其直观图．【课堂小结】1．画水平放置的平面图形的直观图，关键是确定直观图的顶点．确定点的位置，可采用直角坐标系．建立恰当的坐标系是迅速作出直观图的关键，常利用图形的对称性，并让顶点尽量多地落在坐标轴上或与坐标轴平行的直线上．2．用斜二测画法画图时要紧紧把握住：“一斜”、“二测”两点：(1)一斜：平面图形中互相垂直的Ox、Oy轴，在直观图中画成O′x′、O′y′轴，使∠x′O′y′＝45°或135°.(2)二测：在直观图中平行于x轴的长度不变，平行于y轴的长度取一半，记为“横不变，纵折半”．。
