郎威达移变低压原理图及说明书(煤矿用)

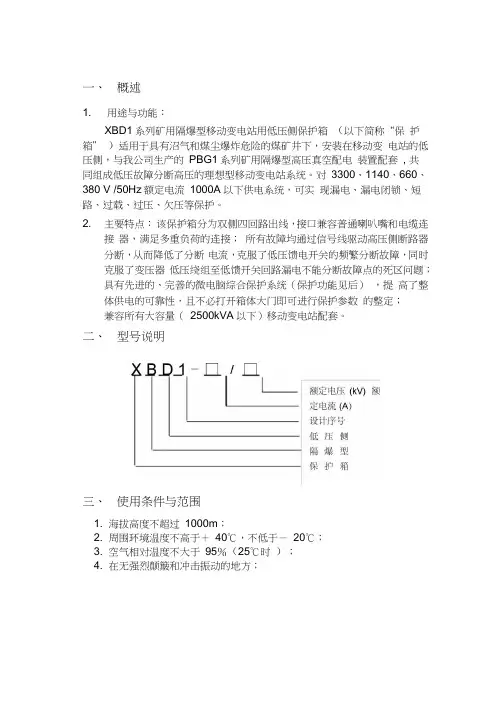

一、概述1. 用途与功能：XBD1系列矿用隔爆型移动变电站用低压侧保护箱（以下简称“保护箱” ）适用于具有沼气和煤尘爆炸危险的煤矿井下，安装在移动变电站的低压侧，与我公司生产的PBG1系列矿用隔爆型高压真空配电装置配套, 共同组成低压故障分断高压的理想型移动变电站系统。

对3300、1140、660、380 V /50Hz额定电流1000A以下供电系统，可实现漏电、漏电闭锁、短路、过载、过压、欠压等保护。

2. 主要特点：该保护箱分为双侧四回路出线，接口兼容普通喇叭嘴和电缆连接器，满足多重负荷的连接；所有故障均通过信号线驱动高压侧断路器分断，从而降低了分断电流，克服了低压馈电开关的频繁分断故障，同时克服了变压器低压绕组至低馈开关回路漏电不能分断故障点的死区问题；具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；兼容所有大容量（2500kVA以下）移动变电站配套。

二、型号说明三、使用条件与范围1. 海拔高度不超过1000m；2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％（25℃时）；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于 15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有危险爆炸性气体的环境中；图2 连接法兰图 1 保护箱外形图1. 外形尺寸为： （ 见图 1）2. 配合法兰尺寸为： （见图 2）3. 重量约为： 228kg1065×710×585 mm 490×490 mm（国产 ）四、 外形尺寸及重量58504 ×04490 ×490470×370（英国）五、主要技术参数与规格六、工作原理（简述）参见图3：综合保护工作原理及附录1：电气原理图图 3 综合保护工作原理方框图七、 操作规程（ 参阅图 6）1． 保护箱安装规程① 变压器内部四芯信号线的布线： （见图 4） 移变内部四条连接线必须可靠固定在四芯接线柱上，温度继电 器 Jt 和铂电阻 Pt100 视保护器型号任选其一，不能同时并联接 入；连接必须采用焊接方式，元件板固定应与外壳绝缘；② 用起重设备平稳吊起本保护箱， 抽出后方法兰内的三条母线及四 芯信号线，穿好移变上角两条螺栓，整体移向变压器低压侧功能查询键译码显示电路看门狗及设置存储器整定调整键 抖系统自检键电 微处理器路系统复位键A/D 转换分闸 电路电流互感器× 3电压互感器直零 流序 检电 测流自检控 制电路电压显示 电流显示 电阻值显示 整定参数显示精密整流电路故障显示 整定内容显示 多路开关图 4 移变信号线连接图法兰口；③接信号线入变压器四芯接线柱，两条绿色线接1、2 端子，黄色线接3号端子，红色线接4 号端子，切记不可接错，严禁接地。

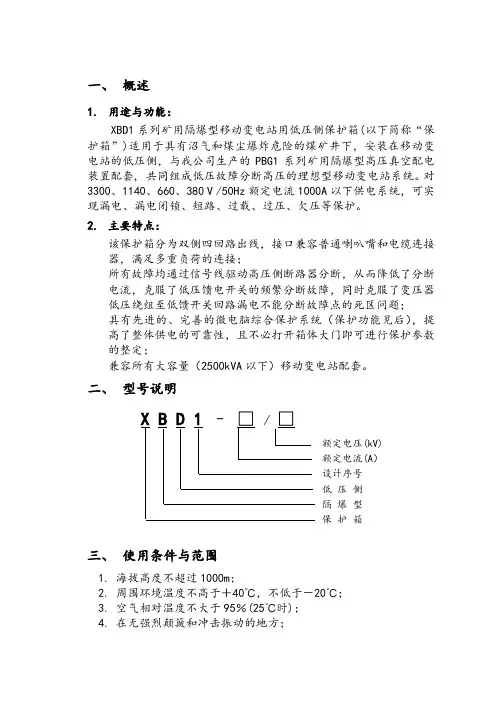

一、概述1.用途与功能：XBD1系列矿用隔爆型移动变电站用低压侧保护箱(以下简称“保护箱”)适用于具有沼气和煤尘爆炸危险的煤矿井下，安装在移动变电站的低压侧，与我公司生产的PBG1系列矿用隔爆型高压真空配电装置配套, 共同组成低压故障分断高压的理想型移动变电站系统。

对3300、1140、660、380 V /50Hz额定电流1000A以下供电系统，可实现漏电、漏电闭锁、短路、过载、过压、欠压等保护。

2.主要特点：该保护箱分为双侧四回路出线，接口兼容普通喇叭嘴和电缆连接器，满足多重负荷的连接；所有故障均通过信号线驱动高压侧断路器分断，从而降低了分断电流，克服了低压馈电开关的频繁分断故障，同时克服了变压器低压绕组至低馈开关回路漏电不能分断故障点的死区问题；具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；兼容所有大容量（2500kVA以下）移动变电站配套。

二、型号说明X B D 1–□/ □额定电压(kV)额定电流(A）设计序号低压侧隔爆型保护箱三、使用条件与范围1. 海拔高度不超过1000m；2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％(25℃时)；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有危险爆炸性气体的环境中；四、 外形尺寸及重量图1保护箱外形图1. 外形尺寸为：( 见图1) 1065×710×585 mm2. 配合法兰尺寸为：(见图2) 490×490 mm3. 重量约为：228kg(国产)(英国)图2 连接法兰470×370 490×490378×278390×390440×440426×3271065710585五、主要技术参数与规格表1 基本参数表2 综合保护器功能及参数表3 过载保护电流/时间反时限特性六、工作原理（简述）参见图3：综合保护工作原理及附录1：电气原理图图3综合保护工作原理方框图七、操作规程（参阅图6）1．保护箱安装规程①变压器内部四芯信号线的布线：（见图4）移变内部四条连接线必须可靠固定在四芯接线柱上，温度继电器Jt和铂电阻Pt100视保护器型号任选其一，不能同时并联接入；连接必须采用焊接方式，元件板固定应与外壳绝缘；图 4移变信号线连接图②用起重设备平稳吊起本保护箱，抽出后方法兰内的三条母线及四芯信号线，穿好移变上角两条螺栓，整体移向变压器低压侧法兰口；③接信号线入变压器四芯接线柱，两条绿色线接1、2端子，黄色线接3号端子，红色线接4号端子，切记不可接错，严禁接地。

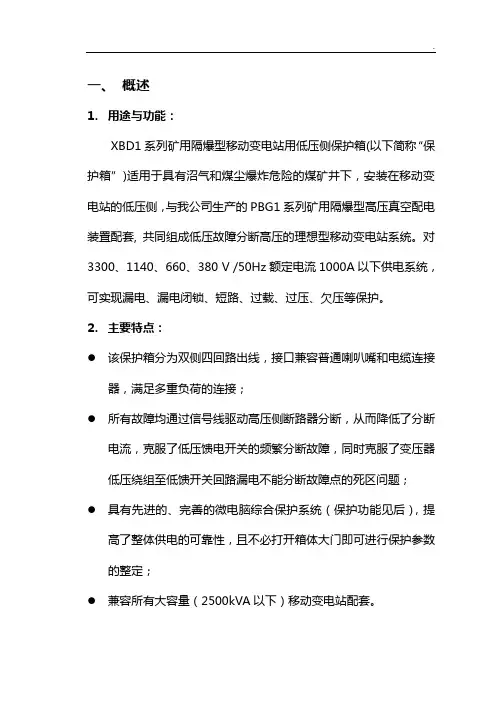

一、概述1.用途与功能：XBD1系列矿用隔爆型移动变电站用低压侧保护箱(以下简称“保护箱”)适用于具有沼气和煤尘爆炸危险的煤矿井下，安装在移动变电站的低压侧，与我公司生产的PBG1系列矿用隔爆型高压真空配电装置配套, 共同组成低压故障分断高压的理想型移动变电站系统。

对3300、1140、660、380 V /50Hz额定电流1000A以下供电系统，可实现漏电、漏电闭锁、短路、过载、过压、欠压等保护。

2.主要特点：●该保护箱分为双侧四回路出线，接口兼容普通喇叭嘴和电缆连接器，满足多重负荷的连接；●所有故障均通过信号线驱动高压侧断路器分断，从而降低了分断电流，克服了低压馈电开关的频繁分断故障，同时克服了变压器低压绕组至低馈开关回路漏电不能分断故障点的死区问题；●具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；●兼容所有大容量（2500kVA以下）移动变电站配套。

二、 型号说明三、 使用条件与范围1. 海拔高度不超过1000m ；2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％(25℃时)；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有危险爆炸性气体的环境中；四、 外形尺寸及重量图1保护箱外形图1. 外形尺寸为：( 见图1) 1065×710×585 mm2. 配合法兰尺寸为：(见图2) 490×490 mm3. 重量约为：228kg470×370 490×490378×278390×390440×440426×327710(国产) (英国)图2连接法兰五、主要技术参数与规格表1 基本参数额定工作电压（Ue）(kV) 3.3 1.14 0.66 0.38 最高工作电压(kV) 3.6 1.2 0.69 0.4 额定工作频率(Hz) 50～60主回路额定电流(Ie) (A) 500 630 800 1000 支回路额定电流(A) 300 315 400 500表2 综合保护器功能及参数保护功能参数及整定整定电流Iz 动作时间（s）短路保护1～10倍Ie 步长=1 1.2倍Iz t < 0.1整定电流Iz 动作时间（s）过载保护0.2～1.0倍Ie 步长=0.1 (见表3)表3 过载保护电流/时间反时限特性六、工作原理（简述）参见图3：综合保护工作原理及附录1：电气原理图图3综合保护工作原理方框图七、操作规程（参阅图6）1．保护箱安装规程①变压器内部四芯信号线的布线：（见图4）移变内部四条连接线必须可靠固定在四芯接线柱上，温度继电器Jt和铂电阻Pt100视保护器型号任选其一，不能同时并联接入；连接必须采用焊接方式，元件板固定应与外壳绝缘；图4移变信号线连接图②用起重设备平稳吊起本保护箱，抽出后方法兰内的三条母线及四芯信号线，穿好移变上角两条螺栓，整体移向变压器低压侧法兰口；③接信号线入变压器四芯接线柱，两条绿色线接1、2端子，黄色线接3号端子，红色线接4号端子，切记不可接错，严禁接地。

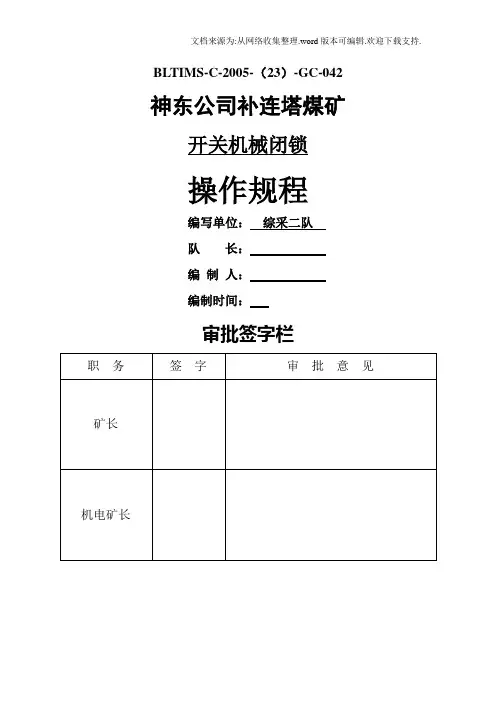

BLTIMS-C-2005-（23）-GC-042神东公司补连塔煤矿开关机械闭锁操作规程编写单位：综采二队队长：编制人：编制时间：审批签字栏（四博联、郎威达移变的低压保护箱）1、停止使用、打开保护门或搬迁下级设备进行闭锁时：把隔离手柄打到“停止”位（手柄朝向开关前门盖与开关底座呈45度角，开关铭牌上有图示文字说明）。

2、用“一”型螺丝刀将机械闭锁销顺时针旋转，拧到隔离手柄的闭锁槽内，将隔离手柄锁死。

3、挂“有人工作，禁止合闸”警示牌，闭锁完成。

4、送电前大门必须关闭，上紧大门上的螺栓，摘下“有人工作，禁止合闸”牌，用“一”型螺丝刀将机械闭锁销逆时针旋转，拧出隔离手柄的闭锁槽为止，此时闭锁销锁死开关盖门。

开关在带电运行时开关盖门闭锁。

5、把隔离手柄从“停止”位置以顺时针方向转动打到合闸位置，（手柄朝向开后背与开关底座呈45度角开关铭牌上有图示文字说明）。

6、停送电时要严格执行《停送电制度》。

PBG1-6矿用隔爆型高压真空配电装置隔离闭锁操作规程（四博联、郎威达移变的高压配电装置）1、停止使用、打开开关门或检修下级设备进行时闭锁：首先一手按下开关的电分按钮或手分按钮（开关正面位置上有图示文字说明），使高压配电装置的真空断路器断开，变压器停止运行。

然后一手按下配电装置右边的闭锁按钮（开关手柄位置上有图示文字说明），此时闭锁按钮上的闭锁销脱离隔离开关的闭锁槽。

另一手把隔离手柄拉到到“分闸”位（开关手柄位置上有图示文字说明）。

2、用“一”型螺丝刀将大门闭锁螺杆顺时针旋转，拧入隔离手柄的闭锁槽内，将隔离手柄锁死。

此时大门解锁。

3、挂“有人工作，禁止合闸”牌。

闭锁完成。

4、送电前大门必须关闭，上紧大门上的螺栓，摘下“有人工作，禁止合闸”牌，用“一”型螺丝刀将大门闭锁螺杆逆时针旋转，拧出隔离手柄的闭锁槽为止，此时闭锁销锁死开关大门。

开关在带电运行时开关盖门闭锁。

5、一手按下配电装置右边的闭锁按钮（开关右边位置上有图示文字说明），此时闭锁按钮上的闭锁销脱离隔离开关的闭锁槽。

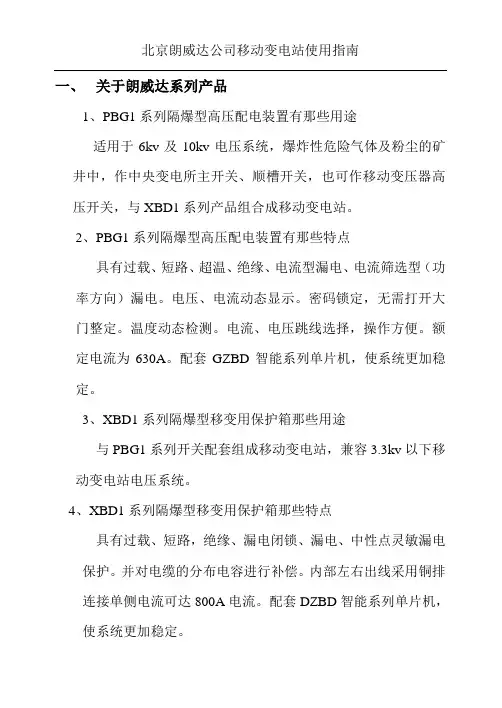

一、关于朗威达系列产品1、PBG1系列隔爆型高压配电装置有那些用途适用于6kv及10kv电压系统，爆炸性危险气体及粉尘的矿井中，作中央变电所主开关、顺槽开关，也可作移动变压器高压开关，与XBD1系列产品组合成移动变电站。

2、PBG1系列隔爆型高压配电装置有那些特点具有过载、短路、超温、绝缘、电流型漏电、电流筛选型（功率方向）漏电。

电压、电流动态显示。

密码锁定，无需打开大门整定。

温度动态检测。

电流、电压跳线选择，操作方便。

额定电流为630A。

配套GZBD智能系列单片机，使系统更加稳定。

3、XBD1系列隔爆型移变用保护箱那些用途与PBG1系列开关配套组成移动变电站，兼容3.3kv以下移动变电站电压系统。

4、XBD1系列隔爆型移变用保护箱那些特点具有过载、短路，绝缘、漏电闭锁、漏电、中性点灵敏漏电保护。

并对电缆的分布电容进行补偿。

内部左右出线采用铜排连接单侧电流可达800A电流。

配套DZBD智能系列单片机，使系统更加稳定。

5、选择低压跳高压的移动变电站供电模式可切断大容量变压器，且切断电流小；可靠保护移变；故障及检修时直接切断移变高压侧电源，拉开隔离刀闸接好地线使检修低压设备更加安全，无需停整个系统电源。

6、PBG1系列高压开关对操作过电压怎么保护公司采用国内最先进的硅橡胶保护的压敏电阻，可有效抑制因操作造成的过电压，并具有自身保护功能。

7、PBG1系列开关与XBD1保护箱与移动变压器对接首先将移变内部布好4根连锁线，1＃2＃为电源连锁线，3＃4＃线为温度控制线和低压控制高压的连锁线，3#4#线间并接温度传感器。

并且1＃－2＃线，3# －4#，选用不小于0.75mm2高温导线两两双交。

见图一。

带三相传感器温度检测布线安见图二。

对接时将PBG1开关吊至与移变法兰等高，顺序接好1#~4＃连锁线，再接好开关与变压器的电缆引线。

对接防爆法兰，测量防爆间隙，并符合GB 3836-2000要求。

将XBD1系列保护箱吊至与移变法兰等高，顺序接好1#~4＃连锁线，再接好开关与变压器的电缆引线。

一、概述：XBD1系列矿用隔爆型移变用低压保护箱（简称保护箱）配套PBG1矿用隔爆型高压真空配电装置使用，安装KBSGZY在矿用隔爆型移动变电的低压侧使用；采用低压跳高压的供电模式。

低压保护箱不设断路器，具有短路、过载、漏电等保护功能。

二、原理（见下图）1、保护箱符号标识及参数说明：1)ZB 综合保护插头（1－20）2)HP 后端子排3)RD1 线保险2A4)HZ 电源转换开关5)CT 电流变换器二次6)PT 电压互感器二次10v7)漏电试验变压器8)DK-3 单相电抗器9)扼流圈10)R1 漏电试验电阻1K/50W11)R2 限流电阻2K/100W12)R3 保护电阻10Ω/1W13)D1 二极管IN400714)D2 瞬变二极管15)C1 电容10uF/3kV16)C2 电容3kV17)LDA 漏电试验按钮LA1818)FD 辅助接地19)Pt100 温度传感器（变压器内部用）2、1．14kV保护箱符号标识及参数说明：1)ZB 综合保护插头（1－20）2)RD1 线保险2A3)HZ 电源转换开关4)CT 电流变换器二次5)PT 电压互感器二次10v6)漏电试验变压器7)SK 三相电抗器（）8)BK 磁放电器（CF-100）9)扼流圈10)R1 漏电试验电阻1K/25W11)R2 保护电阻10Ω/1W12)D1 二极管IN400713)D2 瞬变二极管14)C1 电容20uF/630V15)C2 电容1uF/630V16)LDA 漏电试验按钮LA1817)FD 辅助接地18)Pt100 温度传感器（变压器内部用）19)HP 后端子排3、低压故障跳高压通过高低压连锁线实现。

供电：1－2高低压供电连锁线连锁1－2高低压供电连锁线功能：提供AC100v电源，通过后端子排－低压转换开关－2A保险管到综保插头（）给综保供电。

连锁：3－4高低压供电连锁线连锁 3－4号线功能：低压故障（电分或自检）继电器输出闭合接点（ZB11/ZB14）高压跳闸。

使用前请认真阅读使用说明书!目录1.概述 (1)1.1 用途 (1)1.2 特点 (1)1.3 执行标准 (1)2.使用条件 (1)3.产品类别及结构型式 (2)3.1 防爆型式 (2)3.2 防爆标志 (2)3.3 型号含义 (2)3.4 结构特征 (2)4.技术参数和性能 (3)4.1 过载保护电流─时间特性 (3)4.2 绝缘性能 (3)4.3 真空断路器技术参数 (3)4.4 综合保护器性能 (3)5 工作原理 (5)5.1工作原理 (5)5.2供电 (5)5.3闭锁及联锁控制 (6)5.4过电压保护 (6)5.3综合保护器 (6)5.4 断路器原理 (6)6 安装及操作 (8)6.1 安装前检查 (8)6.2 配电装置（A型）安装 (8)6.3 移变配电装置（B型）安装 (9)6.4操作程序 (9)6.5保护器操作与整定 (11)7 使用维护及故障处理 (14)8产品包装及备件 (15)附录1：PBG1-10矿用隔爆型高压真空配电装置电气原理图 (16)附录1-1：PBG1-10矿用隔爆型高压永磁机构高压真空配电装置原理图 (17)附录2：PBG1-10矿用隔爆型(永磁机构)高压真空配电装置接线图 (18)1. 概述PBG1矿用隔爆型高压真空配电装置(以下简称“配电装置”)，适用于具有爆炸性危险气体及粉尘的矿井中。

对井下10kV/50Hz额定电流630A以下中性点不接地供电系统进行控制和保护，同时作为10kV移动变电站的高压侧开关使用，与我公司生产的XBD1系列矿用隔爆型移动变电站用低压侧保护箱组成低压故障分断高压侧开关的矿用隔爆型移动变电站系统。

1.1 用途适用于含有爆炸性气体（甲烷）和煤尘爆炸危险的矿井中，在交流50HZ，电压10 (6) kV线路中，对输配电线路及移动变电站、电动机起动、停止进行控制和保护。

1.2 特点该装置分A型（独立使用配电装置）和B型（移变开关使用配电装置）两种形式，B 型只是A型去掉后出线腔，因此保持了结构形式的一致性；见图1。

一、概述1.用途与功能：XBD1系列矿用隔爆型移动变电站用低压侧保护箱(以下简称“保护箱”)适用于具有沼气和煤尘爆炸危险的煤矿井下，安装在移动变电站的低压侧，与我公司生产的PBG1系列矿用隔爆型高压真空配电装置配套, 共同组成低压故障分断高压的理想型移动变电站系统。

对3300、1140、660、380 V /50Hz额定电流1000A以下供电系统，可实现漏电、漏电闭锁、短路、过载、过压、欠压等保护。

2.主要特点：该保护箱分为双侧四回路出线，接口兼容普通喇叭嘴和电缆连接器，满足多重负荷的连接；所有故障均通过信号线驱动高压侧断路器分断，从而降低了分断电流，克服了低压馈电开关的频繁分断故障，同时克服了变压器低压绕组至低馈开关回路漏电不能分断故障点的死区问题；具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；兼容所有大容量（2500kVA以下）移动变电站配套。

二、型号说明X B D 1–□/ □额定电压(kV)额定电流(A）设计序号低压侧隔爆型保护箱三、使用条件与范围1. 海拔高度不超过1000m；2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％(25℃时)；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有危险爆炸性气体的环境中；四、 外形尺寸及重量图1保护箱外形图1. 外形尺寸为：( 见图1) 1065×710×585 mm2. 配合法兰尺寸为：(见图2) 490×490 mm3. 重量约为：228kg(国产)(英国)图2 连接法兰470×370 490×490378×278390×390440×440426×3271065710585五、主要技术参数与规格表1 基本参数表2 综合保护器功能及参数表3 过载保护电流/时间反时限特性六、工作原理（简述）参见图3：综合保护工作原理及附录1：电气原理图图3综合保护工作原理方框图七、操作规程（参阅图6）1．保护箱安装规程①变压器内部四芯信号线的布线：（见图4）移变内部四条连接线必须可靠固定在四芯接线柱上，温度继电器Jt和铂电阻Pt100视保护器型号任选其一，不能同时并联接入；连接必须采用焊接方式，元件板固定应与外壳绝缘；图 4移变信号线连接图②用起重设备平稳吊起本保护箱，抽出后方法兰内的三条母线及四芯信号线，穿好移变上角两条螺栓，整体移向变压器低压侧法兰口；③接信号线入变压器四芯接线柱，两条绿色线接1、2端子，黄色线接3号端子，红色线接4号端子，切记不可接错，严禁接地。
