同步电机知识点（整理：王子铟、包振）1.同步电机概述：主要用于发电机，也可用于电动机，其定子结构与异步电机相同，区别主要在转子侧。

同步电机的转子装有磁极，通入直流电流励磁，具有确定的极性。

“同步”的体现：转子旋转的速度必须严格和定子磁场同步。

2.同步电机的转速与负载的大小无关，计算公式为pfn 60=，当同步电机并入无穷大电网时，其转速固定，无法通过各类调节来改变。

3.同步电机的结构和分类：同步电机有旋转电枢式（磁极装在定子上，用于小容量同步电机中）和旋转磁极式（磁极装在转子上，为大中型同步电机的基本形式）两种，主要以旋转磁极式为主。

旋转磁极式同步电机又分为隐极式和凸极式两种隐极式电机的代表：汽轮发电机；凸极式代表：水轮发电机。

4.同步发电机的额定值①额定电压UN （V 、kV ）：额定运行时定子三相绕组上的线电压。

②额定电流IN （A 、kA ）：额定运行时流过定子绕组的线电流。

③额定功率因数cos φN:额定运行时输出有功功率和视在功率比值。

④额定效率ηN ：额定运行时的效率⑤额定容量S N =NN I U 3对发电机是出线端额定视在功率，单位为VA ，kVA 或MVA 对调相机是出线端额定无功功率，单位为var ，kvar 或Mvar ⑥额定功率P N对发电机是额定输出有功电功率P N =S N cos ϕN =N N I U 3cos ϕN对电动机是轴上输出额定机械功率P N =S N cos ϕN ηN =N N I U 3cos ϕN ηN5.同步发电机的空载运行（1）过程建立：转子励磁绕组通以直流励磁电流→形成静止磁场→转子由原动机拖动以同步转速旋转→静止磁场跟随转子一起转动，形成运动的磁场→交变的磁场在定子的三相对称绕组中感应出电动势。

因为定子电枢绕组开路，电枢电流为零，磁场全部由转子电流建立，因此漏磁通仅与转子励磁绕组交链。

感应电动势的计算：若主磁场B0在气隙中正弦分布，且以同步速n1旋转，则在定子绕组中产生对称三相电动势：︒∙︒∙︒∙∠=∠=∠=240,120,0000000E E E E E E C B A 有效值：0111044.4φN k N f E =(601pn f =)隐极机的励磁磁动势是矩形波，凸极机的励磁磁动势是阶梯波。

同步电机基础知识

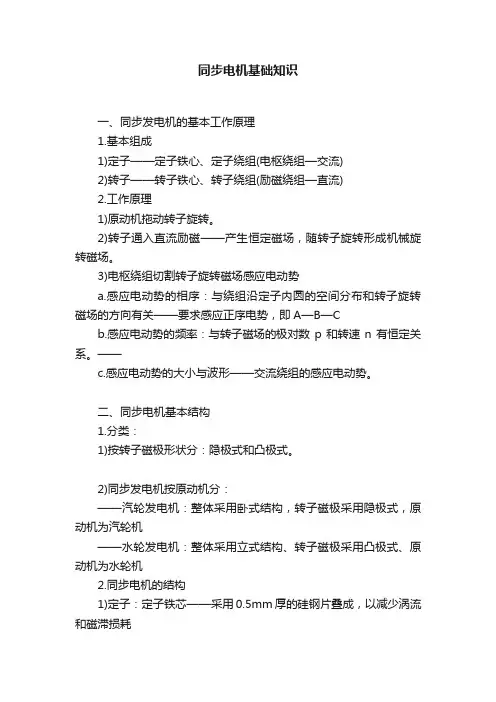

一、同步发电机的基本工作原理
1.基本组成
1)定子——定子铁心、定子绕组(电枢绕组—交流)
2)转子——转子铁心、转子绕组(励磁绕组—直流)
2.工作原理
1)原动机拖动转子旋转。

2)转子通入直流励磁——产生恒定磁场，随转子旋转形成机械旋转磁场。

3)电枢绕组切割转子旋转磁场感应电动势
a.感应电动势的相序：与绕组沿定子内圆的空间分布和转子旋转磁场的方向有关——要求感应正序电势，即A—B—C
b.感应电动势的频率：与转子磁场的极对数p和转速n有恒定关系。

——
c.感应电动势的大小与波形——交流绕组的感应电动势。

二、同步电机基本结构
1.分类：
1)按转子磁极形状分：隐极式和凸极式。

2)同步发电机按原动机分：
——汽轮发电机：整体采用卧式结构，转子磁极采用隐极式，原动机为汽轮机
——水轮发电机：整体采用立式结构、转子磁极采用凸极式、原动机为水轮机
2.同步电机的结构
1)定子：定子铁芯——采用0.5mm厚的硅钢片叠成，以减少涡流和磁滞损耗
定子绕组——交流绕组
2)转子：转子铁芯——隐极机转子采用整块具有良好导磁性的高强度合金钢锻成
凸极机转子采用硅钢板叠成
转子绕组——直流绕组
3.同步电机的铭牌
1)额定容量(或额定功率)：指额定运行时电机的输出功率。

2)额定电压：指额定运行时定子线电压。

3)额定电流：指额定运行时定子的线电流。

4)额定功率因数：指额定运行时电机的功率因数。

5)额定频率：指额定运行时电枢的频率。

我国标准工频为50Hz。

6)额定转速：指额定运行时电机的转速。

永磁同步电机详细讲解永磁同步电机是一种使用永磁体作为励磁源的同步电机。

相比传统的感应电机，永磁同步电机具有更高的效率和更好的动态响应特性。

本文将详细介绍永磁同步电机的工作原理、结构特点及应用领域。

一、工作原理永磁同步电机的工作原理基于磁场的相互作用，在电机内部的定子和转子之间形成电磁耦合。

定子上的三相绕组通电时产生旋转磁场，而转子上的永磁体则产生恒定的磁场。

由于磁场的相互作用，转子会受到定子磁场的作用力，从而实现转动。

二、结构特点永磁同步电机的结构相对简单，主要包括定子、转子和永磁体。

定子是电机的固定部分，通常由铜线绕成的线圈组成。

转子则是电机的旋转部分，通常由永磁体和铁芯构成。

永磁体通常采用稀土永磁材料，具有较高的磁能密度和磁能积。

三、应用领域永磁同步电机在工业和交通领域有广泛的应用。

在工业领域，它常被用于驱动压缩机、泵和风机等设备，因为它具有高效率和良好的负载适应性。

在交通领域，永磁同步电机被广泛应用于电动汽车和混合动力汽车中，以实现高效率和低排放。

在电动汽车中，永磁同步电机可以提供高效的动力输出，使汽车具有更长的续航里程和更好的加速性能。

同时，由于永磁同步电机没有电刷和换向器等易损件，可靠性也较高。

在混合动力汽车中，永磁同步电机可以与发动机协同工作，实现能量的高效转换和回收。

永磁同步电机还被应用于风力发电和太阳能发电等可再生能源领域。

它可以将风能或太阳能转化为电能，并提供给电网使用。

永磁同步电机具有高效率、良好的动态响应特性和可靠性高的特点，因而在工业和交通领域得到了广泛应用。

随着科技的不断进步，永磁同步电机的性能还将进一步提升，为人们的生活和工作带来更多便利。

同步电机的基本知识及结构同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。

它具有结构简单、功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。

一、基本原理：同步电机的工作原理是通过感应电动势与转子磁场的同步运动来实现转子运转。

当同步电机的定子绕组通电时，在定子绕组内产生一个旋转磁场。

而当转子上的匝数大于定子，转子上也会感应出一个电动势，使转子上的磁场也具有旋转特性。

由于两者是同步发展的，所以称之为同步电机。

二、基本结构：1.定子：2.转子：3.端环和碳刷：同步电机转子上的绕组通过端环连接，以便于外部电源的接驳。

转子上还设有碳刷，用于保持转子绕组的绝缘。

4.外壳：三、工作方式：同步电机的工作方式可以分为饱和同步、欠饱和同步和过磁同步三种。

其中，饱和同步是指定子绕组的磁场与转子磁场完全同步，欠饱和同步是指定子绕组的磁场与转子磁场不完全同步，过磁同步则是指定子绕组的磁场与转子磁场超前一定角度。

四、应用领域：同步电机具有功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。

在工业生产线中，同步电机常用于驱动各种机械设备，如风机、泵等。

在空调中，同步电机作为风机的驱动装置，能够提供稳定的风流，并降低噪音。

在电力系统中，同步电机作为发电机使用，可以将机械能转换为电能，并通过同步工作产生的电动势向电网输送能量。

总结起来，同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。

它的主要结构包括定子、转子、端环、碳刷和外壳等。

同步电机具有结构简单、功率因数高、转速恒定等优点，被广泛应用于工业生产线、空调、电力系统等领域。

(一) PMSM 的数学模型交流电机是一个非线性、强耦合的多变量系统。

永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。

在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。

为了简化永磁同步电机的数学模型，我们通常做如下假设：1) 忽略电机的磁路饱和，认为磁路是线性的；2) 不考虑涡流和磁滞损耗；3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波；4) 驱动开关管和续流二极管为理想元件；5) 忽略齿槽、换向过程和电枢反应等影响。

永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下：(l)电机在两相旋转坐标系中的电压方程如下式所示:d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ⎧=+-⎪⎪⎨⎪=++⎪⎩其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。

若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。

cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ⎛⎫ ⎪-⎛⎫⎪⎛⎫ ⎪⎪=--- ⎪ ⎪⎪⎝⎭ ⎪⎪⎝⎭ ⎪+-+⎝⎭(2)d/q 轴磁链方程： d d d f q q qL i L i ψψψ=+⎧⎪⎨=⎪⎩ 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为每项倍。

永磁同步电机详细讲解永磁同步电机是一种采用永磁体作为励磁源的电机，其特点是具有高效率、高功率因数和低损耗等优点。

本文将详细介绍永磁同步电机的工作原理、结构特点以及应用领域。

一、工作原理永磁同步电机的工作原理基于电磁感应定律和永磁体的磁场特性。

当电机通电时，电流通过定子线圈产生的磁场与永磁体的磁场相互作用，产生旋转力矩。

由于永磁体的磁场是恒定的，因此电机的转速与电源的频率成正比，即同步转速。

同时，永磁同步电机的转子上没有绕组，没有感应电流和铜损耗，因此具有较高的效率。

二、结构特点永磁同步电机的结构包括定子、转子和永磁体三部分。

定子由线圈和铁心组成，线圈通电产生磁场。

转子由永磁体和铁芯组成，永磁体产生恒定的磁场。

定子和转子之间通过磁场相互作用产生转矩。

与其他类型的电机相比，永磁同步电机具有较高的功率因数和较低的损耗。

这是因为永磁体的磁场不需要通过电流来产生，不会产生铜损耗。

此外，由于永磁同步电机没有电枢绕组，也没有感应电流和铜损耗。

因此，其效率较高，能够更好地发挥功率。

三、应用领域永磁同步电机在工业和交通领域有广泛的应用。

在工业领域，永磁同步电机可以用于驱动各种机械设备，如风机、水泵和压缩机等。

其高效率和节能特性使其成为工业生产中的理想选择。

在交通领域，永磁同步电机可用于电动汽车和混合动力汽车的驱动系统。

由于其高功率因数和高效率，可以提高车辆的续航里程和性能。

此外，永磁同步电机还可以用于高速列车、地铁和电动自行车等交通工具。

总结：永磁同步电机是一种采用永磁体作为励磁源的电机，具有高效率、高功率因数和低损耗等优点。

其工作原理基于电磁感应定律和永磁体的磁场特性。

永磁同步电机的结构特点包括定子、转子和永磁体三部分。

永磁同步电机在工业和交通领域有广泛的应用，可以用于驱动各种机械设备和交通工具，提高能源利用效率和减少污染排放。

永磁同步电机的发展将为节能环保和可持续发展做出贡献。

(一) PMS Ｍ的数学模型交流电机是一个非线性、强耦合的多变量系统。

永磁同步电机的三相绕组分布在定子上,永磁体安装在转子上。

在永磁同步电机运行过程中，定子与转子始终处于相对运动状态,永磁体与绕组，绕组与绕组之间相互影响,电磁关系十分复杂,再加上磁路饱和等非线性因素,要建立永磁同步电机精确的数学模型是很困难的。

为了简化永磁同步电机的数学模型，我们通常做如下假设:1) 忽略电机的磁路饱和，认为磁路是线性的;2) 不考虑涡流和磁滞损耗；3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波；4) 驱动开关管和续流二极管为理想元件;5) 忽略齿槽、换向过程和电枢反应等影响。

永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成,在两相旋转坐标系下的数学模型如下:(ｌ）电机在两相旋转坐标系中的电压方程如下式所示：d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ⎧=+-⎪⎪⎨⎪=++⎪⎩其中，R ｓ为定子电阻;u ｄ、uq 分别为d 、q 轴上的两相电压;i ｄ、iq 分别为ｄ、q 轴上对应的两相电流;Ｌd 、Lq 分别为直轴电感和交轴电感；ωｃ为电角速度;ψd 、ψq 分别为直轴磁链和交轴磁链。

若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换,如下式所示。

cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ⎛⎫ ⎪-⎛⎫⎪⎛⎫ ⎪⎪=--- ⎪ ⎪⎪⎝⎭ ⎪⎪⎝⎭ ⎪+-+⎝⎭（2)d/ｑ轴磁链方程： d d d f q q qL i L i ψψψ=+⎧⎪⎨=⎪⎩ 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度,ｐ为同步电机的极对数，ωc 为电角速度,e0为空载反电动势，其值为每项绕倍.(３）转矩方程:32e d q q d T p i i ψψ⎡⎤=-⎣⎦ 把它带入上式可得：3()233()22e f q d q d q f q d q d q T p i L L i i p i p L L i i ψψ⎡⎤=+-⎣⎦=+- 对于上式,前一项是定子电流和永磁体产生的转矩,称为永磁转矩；后一项是转 子突极效应引起的转矩,称为磁阻转矩，若Ld=Lq ，则不存在磁阻转矩,此时,转矩方程为：32e f q t q T p i k i ψ== 这里,t k 为转矩常数，32t f k p ψ=. (4)机械运动方程: m e m L d T J B T dtωω=++ 其中,m ω是电机转速，L T 是负载转矩，J 是总转动惯量（包括电机惯量和负载惯量）,B 是摩擦系数.(二) 直线电机原理永磁直线同步电机是旋转电机在结构上的一种演变，相当于把旋转电机的定子和动子沿轴向剖开,然后将电机展开成直线,由定子演变而来的一侧称为初级,转子演变而来的一侧称为次级。
