监控机房工作制度一、工作目的和意义为了保障机房设备的正常运行和数据的安全性，订立本工作制度旨在建立一套规范的监控机房工作流程，确保机房运行的高效和安全。
二、工作范围和职责1. 机房管理员•负责机房设备的管理和维护•监控机房的温度、湿度和其他环境参数•实施机房访问权限的管理和掌控•适时处理机房设备故障和紧急情况•定期报告机房设备的运行状态和安全情形2. 运维人员•负责机房服务器的安装、配置和维护•监控机房网络的稳定性和安全性•适时处理服务器故障和网络问题•定期备份机房数据并进行灾备和恢复测试•供给技术支持和培训给机房用户3. 安全巡查员•负责对机房进行定期的巡查和检查•确保机房内部设备和机架的安全稳定•发觉和处理机房安全隐患和风险•维护机房的消防设备和灭火系统•供给机房安全学问和培训给机房用户三、工作流程和要求1. 机房设备管理流程•统一购买标准化设备，确保设备兼容性和可维护性•完善设备档案，包括设备编号、型号和购买日期等信息•建立定期巡检制度，查看设备运行状态和问题•对故障设备进行专业维护和修理或更换•定期清洁设备和维护设备的散热系统2. 机房访问权限管理流程•设立门禁系统，确保只有经过授权的人员进入机房•管理员对机房的访问权限进行掌控和维护•记录机房人员的进出时间和目的，进行访客登记•工作人员需佩戴合格的身份证件和工作证•严禁任意带入外来物品和食品3. 机房设备故障处理流程•设立故障报修系统，适时记录和调配故障处理任务•维护和修理人员依照优先级处理故障，确保故障适时修复•对紧要设备进行备份，以防止数据丢失•配备备件库存，确保故障设备快速更换•订立故障记录和演练，提高故障应对本领4. 机房安全巡查流程•布置专人定期巡查机房，保证机房的安全性•检查机房的消防器材和灭火系统是否完好•检查机房的温度、湿度和通风情况是否正常•检查机房的安全设施和门禁系统是否正常工作•适时整改并报告机房的安全隐患和问题四、违纪处分和嘉奖制度1. 违纪处分•对严重违反机房工作制度的员工，将予以严厉处理或解雇•对细小违规的员工，先予以口头警告，若再次违规定予以书面警告处理•累计三次或严重违规将予以停职处理或解雇•违纪员工必要时需要承当相应的法律责任2. 嘉奖制度•对在机房工作中表现突出的员工进行表彰和嘉奖•每月评比优秀员工，予以物质嘉奖和荣誉证书•对连续12个月表现杰出的员工进行特别嘉奖•开展技能比赛和培训，提升员工的专业技能水平•组织团队建设活动，增长员工之间的沟通与合作五、后勤保障与风险管理1. 后勤保障•供给舒适和安全的工作环境，维护健康工作氛围•配备员工必要的工作设备和工具•定期培训员工的安全意识和应急响应本领2. 风险管理•建立健全的风险管理制度，对机房风险进行评估和规避•配备消防设施和灭火器材，定期演练灭火预案•对机房设备进行定期备份和灾备测试•定期进行数据安全和网络安全的评估和整改六、补充说明本工作制度自发布之日起生效，并遵从持续改进的原则，随时依据实际情况进行优化和修改。
六大系统操作规程
《六大系统操作规程》
在任何组织或者企业内部运转中，都会有不同的系统需要进行操作和管理。
为了保证系统的正常运行和安全性，制定了指导性的操作规程。
这些规程一般包括了系统的启动、关闭、维护、更新等方面的操作方法和步骤。
具体而言，有六大系统操作规程是组织或者企业必须充分了解和遵守的。
这六大系统操作规程分别为：
1. 信息安全系统操作规程：包含了网络安全、数据备份、数据恢复、访问权限管理等方面的操作规程。
保障企业重要信息的安全性和完整性。
2. 网络系统操作规程：涉及网络设备的设置、配置、维护和故障处理等操作规程。
确保网络运行顺畅、高效。
3. 机房系统操作规程：包括了机房设备的使用、维护、安全防护等规程，保证服务器和网络设备运行的稳定性和安全性。
4. 生产系统操作规程：涉及生产流程、设备操作、产品质量管理等规程。
确保企业产品的质量和生产效率。
5. 公共设施系统操作规程：包括了供水、供电、供气等公共设施的使用规程，保障企业日常生产生活的正常运转。
6. 环境保护系统操作规程：包含了废水处理、废气排放、垃圾分类等规程，保护环境和节约资源。
遵守这六大系统操作规程，不仅可以保障企业运行的正常，还能有效地提高工作效率、优化资源利用和保护环境。
因此，对于任何组织或企业来说，都是非常重要的。
计算机站安全操作规程范本1. 用户账号管理- 所有用户必须拥有唯一的账号，并且账号应该与用户的真实身份相对应。
- 用户账号的密码应该设置为强密码，包括大小写字母、数字和特殊字符，并且密码应定期更改。
- 用户不得将其账号信息透露给他人，包括密码、用户名等。
- 当用户离开计算机站时，应及时注销账号或锁定屏幕，以防他人恶意使用。
2. 网络安全- 计算机站的网络应设置防火墙，限制外部访问，并定期更新安全补丁。
- 用户不得擅自安装、卸载或修改任何网络设备或软件。
- 用户不得未经许可使用计算机站网络进行非法活动，包括入侵、病毒传播、网络钓鱼等。
3. 数据安全- 用户不得未经许可将机密数据存储于计算机站以外的设备中，包括移动存储设备、云存储等。
- 对于计算机站上存储的数据，用户应按照管理规定进行备份，以防数据丢失。
- 用户不得擅自删除、修改、复制或传播他人的数据，除非获得合法授权。
4. 软件使用- 用户只能使用计算机站授权的软件，并遵守软件使用许可协议。
- 用户不得擅自安装、卸载或修改任何软件，包括操作系统、应用程序等。
- 用户应定期更新软件，并及时安装安全补丁，以提高系统的安全性。
5. 信息安全管理- 用户不得在计算机站上故意存储或传输非法、淫秽、侵权或其他违法信息。
- 用户应遵守计算机站的使用规定，包括使用计算机站时的时间限制、资源占用限制等。
- 用户不得利用计算机站进行垃圾邮件、广告或其他骚扰行为。
6. 物理安全- 计算机站中重要的设备和机房应设有门禁系统，并进行定期巡查和监控。
- 用户不得随意携带食物、饮料等进入计算机站，以防止意外造成的损害。
- 用户应正确使用计算机设备，不得恶意破坏或随意移动设备。
7. 事件响应- 用户应立即向计算机站管理员报告发现的任何安全漏洞或异常情况。
- 在计算机站发生安全事件时，用户应积极配合管理员进行调查和处理。
- 用户不得对计算机站进行未经授权的渗透测试或攻击，即使是出于测试或安全目的。
监控系统运行规程第一节概述1概述1.1后台监控系统概述1.1.1全站监控系统是特变南京智能电气生产的变电站综合自动化保护监控系统，用于完成光伏电站所有信息的最终处理、显示和监测，对开关站一次、二次设各进行控制，以及运行历史信息的检索查询。
1.1.2系统模块包括：数据库配置程序，通讯机配置程序，HMI人机界面，组态图形编辑器，报表、棒图和曲线图的生成，事故追忆，语音告警，远程系统维护等。
1.1.3升压站监控系统采用以计算机为基础的开放式分层分布系统结构，由站(主) 控层和间隔层以及网络设备构成，可以接受来自电力调度中心的控制调节命令。
站(主) 控层设备包括：主机/操作员工作站、远动工作站、站内通信工作站、GPS设备、网络设备等。
1.1.4间隔层设备包括：10KV线路保护测控单元、10KV所用变保护测控单元、公用测控单元等。
间隔层各测控及保护设备直接与主控层的信息通信。
1.1.5监控系统站控层和间隔层采用统一的计算机网络，网络结构为双以太网。
1.1.6监控系统网络可通过远动工作站、双机切换、调制解调装置并按规定的远动规约实现与省调、地调的点对点远动功能。
1.1.7监控制系统实现与继电保护的数据通信，并能够采集与运行密切相关的继电保护硬接点信号。
1.1.8监控制系统能实现与电能计量终端设备进行数据通信，电能计量终端设备通过专网设备实现与电力调度数据网的连接，且可通过专用通道实现与电能有关管理部门的数据通信。
1.1.9计算机监控系统能与逆变器及汇流箱监控系统的集中监控装置实现数据通信。
1.1.10站(主)控层负责协调和管理间隔层设备的工作，记录和计算整个开关站的运行信息，并把经过处理的数据存入数据库中，完成开关站远方监视和调度控制等功能，其具体功能如下：(1)数据采集和处理监控系统通过测控装置实时采集模拟量、开关量等信息量，对所采集的输入量进行数字滤波、有效性检查、工程值转换、故障判断、信号接点抖动消除等加工。
变电站值班员-初级工习题库（附答案）一、单选题（共41题，每题1分，共41分）1.我国现行电网中工频电流的频率为50Hz，即：每一秒钟内电流方向改变（）次。
A、60B、25C、50D、100正确答案：D2.厂站调度自动化设备与通信设备间应加装（）装置。
A、模/数转换装置B、数/模转换装置C、防雷（强）电击D、光电隔离正确答案：C3.新安装或一、二次回路有变动的变压器差动保护，当被保护的变压器充电时应将差动保护（）。
A、投入B、退出C、投入退出均可D、视变压器情况而定正确答案：A4.在二次回路的标号中，标号“L630”表示该回路是（）。
A、控制回路电源的负极B、CT二次回路的零序电压回路C、PT二次回路的零序电压回路D、PT二次回路的中性线正确答案：D5.高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者应（）。
A、填用第三种工作票B、填用第一种工作票C、填用第二种工作票D、不需填用工作票正确答案：B6.在变压器门型构架上（）安装避雷针。
A、不用B、必须C、可以D、不得正确答案：D7.抢救过程中，若判断颈动脉已有波动但无呼吸，则暂停胸外按压，而再进行2次口对口人工呼吸，接着每（）吹气一次A、6sB、7sC、8sD、5s正确答案：D8.《安全生产法》规定，生产经营单位对重大危险源应制定（），并告知从业人员和相关人员在紧急情况下应当采取的应急措施。
A、应急预案B、安全措施C、处理方案D、安全提案正确答案：A9.纯电感在电路中是（）元件A、不耗能B、发电C、发热D、耗能正确答案：A10.接班人员若对交接班内容发生疑问，由（）解答清楚。
A、接班负责人B、工作负责人C、值班负责人D、交班负责人正确答案：D11.若扩大工作任务须变更或增设安全措施者，必须（）。
A、办理工作间断手续B、办理工作转移手续C、重新要求工作许可人布置安全措施D、填用新的工作票，并重新履行工作许可手续正确答案：D12.SF6电流互感器SF6气体压力低，已报警按南网变电一次设备缺陷定级标准属于（）缺陷。

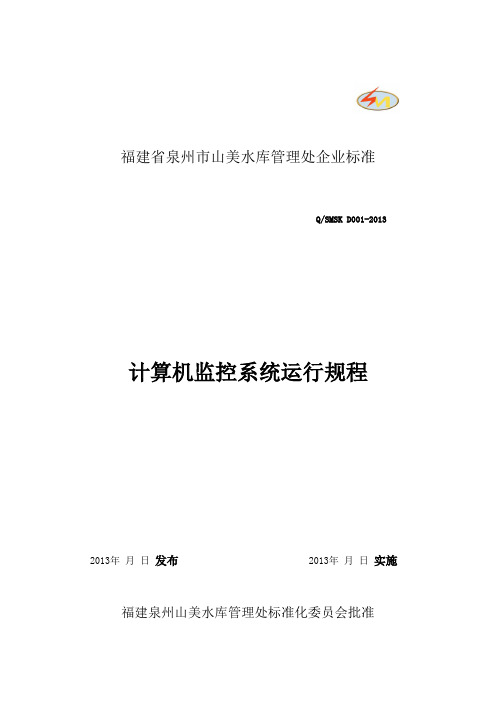

福建省泉州市山美水库管理处企业标准Q/SMSK D001-2013 计算机监控系统运行规程2013年月日发布2013年月日实施福建泉州山美水库管理处标准化委员会批准本标准由泉州市山美水库管理处标准化委员会提出。
本标准审批人：本标准审定人：本标准审核人：本标准起草部门：运行分场本标准主要起草人：刘芳计算机监控系统运行规程Q/SMSK D001-20131总则1.1监控系统是确保电厂安全、优质、经济地发电，加强自动化专业管理，提高监控系统运行维护和管理水平的重要手段。
为使监控系统稳定、可靠地运行，特制定本规程。
1.2本规程介绍了山美水电站计算机监控系统的功能、运行使用管理及操作规定。
1.3本规程适用于山美水电站运行人员、要求应熟练和掌握本规程。
亦可供相关技术人员参考。
2引用标准2.1 SJK-8000后台客户培训教材2.2 SJK-8000计算机监控系统操作使用说明2.3 许继SJK-8000系统培训资料3 术语解释3.1 遥测：实时采集电站的如电流、电压、功率、温度等所有的遥测量，采集周期不大于1秒。
3.2 遥信：实时采集电站的如导叶全关、导叶全开、断路器合位、断路器分位等所有遥信量，采集周期不大于1秒。
3.3 遥调：能对电站的各台机组进行有功、无功调节。
3.4 遥控：能实现对电站各机组的开、停机操作、空转、空载操作、机组紧停操作、开蝶阀和关蝶阀操作、断路器分合闸操作及故障事故光字牌复归等远程控制操作，命令响应周期不大于1秒3.5网关：计算机与LCU设备之间的规约转换器。
使原本不具备以太网接口的现地层智能设备比如保护装置、励磁系统、调速器装置、温度巡检装置、直流装置、电度表等可以通过网关进行规约转换后接入到以太网3.6 PLC：即可编程逻辑控制器，它主要用来代替继电器实现逻辑控制。
包括各种CPU模块、电源模块、底板、开关量输入/输出模块、模拟量输入/输出模块、通讯模块、高速计数模块等3.7 UPS：是指不间断电源。
计算机系统操作规程《计算机系统操作规程》一、前言计算机系统操作规程是为了规范计算机系统的使用和管理而制定的操作准则。
它的制定旨在保障计算机系统的安全性和稳定性，保护用户的合法权益，同时也是对计算机系统管理人员和用户的一种约束和规范。
二、使用范围本规程适用于所有使用计算机系统的用户和管理人员，包括但不限于计算机操作员、系统管理员和普通用户。
三、基本原则1. 知识产权保护：严禁非法复制、传播和使用未经授权的软件和数据。
2. 保密原则：严禁泄露计算机系统中的机密信息，用户不应将账号和密码泄露给他人。
3. 权限控制：用户应该按照自己的权限进行操作，不得越权操作。
4. 责任原则：对于自己操作的后果承担相应的责任，不得转嫁责任。
5. 安全防护：用户和管理人员应加强计算机系统的安全防护意识，严防病毒和黑客攻击。
四、操作流程1. 登录系统：用户应使用合法的账号和密码登录系统。
2. 操作规范：用户应按照相应的操作规程进行操作，不得私自篡改系统配置。
3. 数据备份：及时对重要的数据进行备份，以防数据丢失。
4. 安全退出：操作完毕后应及时退出系统，保护个人信息和数据安全。
五、管理守则1. 存储管理：系统管理员应合理管理存储空间，及时清理无用文件。
2. 安全监控：系统管理员应加强对计算机系统的安全监控，及时发现并处理安全隐患。
3. 维护操作：系统管理员应定期对系统进行维护和更新，保证系统的稳定运行。
六、违规处理对于违反操作规程的行为，将按照公司或组织的管理制度进行处理，包括但不限于警告、停用账号、追究责任等。
七、结束语计算机系统操作规程是保障计算机系统安全和稳定运行的重要工具，希望所有用户和管理人员都能恪守规程，共同维护计算机系统的正常运行。
计算机监控系统运行规程1主题内容与适用范围1.1本规程规定了径流式水电站计算机监控系统的运行方式，检查维护，倒闸操作及事故处理方法等。
1.2本规程适用于径流式水电站计算机监控系统运行工作使用。
运行维护人员和生产技术管理人员应熟悉并执行本规程。
2引用标准DL/T 1009-2006 《水电厂计算机监控系统运行及维护规程》DL/T 578-2008 《水电厂计算机监控系统基本技术条件》DL/T 5065-2009 《水力发电厂计算机监控系统设计规范》厂家提供的计算机监控系统图纸、资料、说明书3总则3.1H9000系统的人机联系的设备包括图形工作站的显示器、键盘、鼠标、打印INTERFACE，其功能是对生产过程机等。
H9000的系统软件OIX，全称OPERATOR进行监控和控制。
用户可通过这些界面来监视生产过程的实时运行状态、调节运行参数、发出控制命令。
3.2人机界面是计算机监控系统与实时生产过程之间进行人机联系的手段和窗口，界面主要包括监视和控制两部分。
3.3监视的对象包括实时生产过程的实时参数和状态，其显示方式可分多种，如数字显示、符号组显示、字符串显示、棒图显示等，辅以不同的颜色、闪烁，以表示被控过程的状态。
3.4操作控制方式采用面向被控对象操作、多层菜单配合、全鼠标驱动模式。
用户对某对象操作，可直接用鼠标选中该对象，引发附着的控制菜单，通过控制菜单，进行相应操作或控制选择。
3.5操作员工作站及LCU正常运行时，时钟显示正常，如发现时钟停止运行，则该机为“死机”。
3.6操作员工作站监控画面正常情况禁止退出,同时禁止操作计算机操作系统中的内容，严禁直接关闭操作员工作站主机。
3.7正常情况下，机组各项操作均应在操作员工作站进行，同时所在的操作员工作站必须具备以下条件，才可进行实时监控操作。
3.7.1 操作用户具有对应操作的操作权限即注册。
3.7.2 本站的设备工作状态为“主控”。
3.7.3 监控系统在“闭环”状态。
中央控制室计算机安全操作规程
1.文明操作，爱护设备，严禁擅自改装拆装机器设备。
2.键盘与鼠标操作须用力恰当，轻拿轻放，避免尖锐物划伤表面。
3.尽量避免电磁场对显示器的干扰，避免移动运行中的显示器，避免拉动或碰伤设备连线电缆和通风电缆。
4.显示器不能用酒精和氨水冲洗，如确有需要清洗，用清水在清洗前应切断电源。
5.显示器应远离热源，显示器通风口不能被其它物遮挡。
6.在进行拆除或连接前应确认计算机的开关处于“关”的状态。
否则可能引起严重人员伤害和计算机设备的损坏。
7.严禁任意修改计算机系统的设置，严禁私自在计算机插入移动存储设备。
8.保证室内的温度，以确保计算机的正常运行。
9.避免在计算机室使用无线电或移动通讯设备，使计算机系受到电磁场和无线电频率的影响。
10.系统重新上电前，必须按操作规定进行。
11.控制室操作台严禁私拉用电线路接入其它用电设备。
第十三章计算机监控系统运行规程第十三章计算机监控系统运行规程 (1)13.1、系统结构组成 (2)13.1.1、系统结构配置 (2)13.1.2、集中制控层结构 (2)13.1.3、现地级控制层结构 (3)13.1.4、与其它自动装置的接口 (3)13.2、系统主要功能 (3)13.2.1、数据采集与处理 (3)13.2.2、水电站运行安全监视 (4)13.2.3、控制与调节 (4)13.2.4、设备运行统计记录及生产管理 (5)13.2.5、数据通信 (5)13.2.6、画面显示 (5)13.2.7、语音报警功能 (5)13.2.8、人机联系 (6)13.2.9、系统自检和自动重启动 (6)13.2.10、软件开发功能 (6)13.2.11、仿真培训 (6)13.2.12、自动处理水电厂事故 (7)13.2.13、实现远程监控 (7)13.3、机组LCU屏功能 (7)13.3.1、机组LCU面板图 (7)13.3.2、数据采集与处理 (8)13.3.3、安全运行监视 (8)13.3.4、自动控制与调节： (9)13.3.5、通信功能 (9)13.4、公用LCU功能 (10)13.4.1公用LCU面板图 (10)13.4.2、数据采集与处理 (10)13.4.3、安全运行监视 (11)13.4.4、自动控制与调节 (11)13.4.5、通信功能 (11)13.4.6、自诊断功能 (11)13.5、辅机及公用设备控制系统 (12)13.5.1控制要求 (12)13.5.2 控制方式的设定 (12)13.5.3 结构配置 (12)13.5.4 监控对象 (12)13.1、系统结构组成本水电站采用“无人值班”（少人值守）的运行值班方式，计算机监控系统采用全计算机监控的模式，开放性的分层分布式系统结构。
当系统中任何一部分设备发生故障时，系统整体以及系统内的其它部分仍能继续正常工作且功能不会减少。
13.1.1、系统结构配置系统分层结构自下而上，为现地单元监控层和电站中控层。
清江水布垭水电厂技术标准计算机监控系统主站运行规程QJ/SBY—02.05—2007━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━根据制订本企业技术标准的需要，参照有关技术规程，制订本规程。
1.主题内容与适用范围1.1 本规程规定了计算机监控系统主站的正常控制操作项目、控制层切换情况，机组在主站控制方式下的运行方式；电厂正常的控制与操作、负荷调整；计算机系统的事故处理；报表的调用及打印管理；运行维护及注意事项。
1.2 清江水布垭水电厂全体运行人员必须熟练掌握本规程。
计算机维护人员、有关检修班组及维护人员及从事生产管理人员应熟悉本规程。
2.引用标准及参考资料2.1 NARI公司NC2000计算机监控系统技术说明书及使用说明书2.2 自动发电控制自动电压控制使用手册2.3 水力发电厂计算机监控系统设计规定2.4 水力发电厂计算机监控系统基本技术条件3.系统简要介绍3.1 水布垭计算机监控系统能够实时、准确、有效地完成对本电站被控对象的安全监控。
其主要功能如下：数据采集和处理；安全运行监视及事件报警；控制与调节；自动发电控制(AGC)；自动电压控制(AVC)；运行参数统计记录与生产管理；人机接口功能；数据通信功能；全厂发电与输送电量统计功能；系统自诊断与冗余切换功能等。
3.2 水布垭水电站计算机监控系统由厂站控制级设备和现地控制单元级设备组成。
全厂数据库和历史数据库分布在主站的计算机中，系统各功能分布在系统的各个节点上，由厂站控制级及现地控制级共同完成，每个节点严格执行指定的任务和通过系统网络与其它节点进行通讯。
3.3.厂站控制级设备包括：3.3.1 两套SUN Fire V440服务器为主机，用于负责全厂历史数据的管理、全厂实时数据的采集和处理、AGC／AVC高级应用功能等全厂性的功能。
另外还具有操作控制权的切换、趋势记录、设备运行工况统计等功能，同时接收和处理各种实时信息，只有工作机有信号输出，工作机与备用机能互相跟踪并实现自动和手动无扰动切换。
3.3.2 两套SUN Ultra 45操作员工作站，用于运行人员对整个电厂的实时运行情况进行监视和操作，并行工作方式，其运行方式依据操作人员的登录权限确定，不同级别的人员具有不同的操作控制权限。
清江发电公司标准化委员2007-06-15 批准 2007—07—01 实施3.3.3 一套SUN Ultra 45工程师维护工作站，用于系统开发、编辑和修改应用软件、建立数据库、系统初始化和管理、检索历史记录、系统维护、程序下载及系统故障诊断培训等工作，还配置了一个D_Link的外置Modem，用于南瑞公司的工程师从南京进行远程诊断和维护。
此外，工程师维护工作站还具有操作员工作站的所有功能。
3.3.4 两套SUN Ultra 45网关工作站，以主备方式运行，并能无扰动切换，该节点主要负责和清江梯级调度计算机监控系统的通讯。
通讯协议采用IECl04规约。
每套工作站配置3块PCI网卡，加上主板自带的网卡共有四块网卡；两块用于接入监控系统的环形网络，两块用于接入梯调的网络。
3.3.5 一套HP XW4300厂内通讯工作站，用于与电站火灾报警系统、泄水闸控制系统、继电保护系统、电力市场竞价上网系统、电站状态检修系统等的通信。
通讯工作站配置一块MOXA八串口板，用以扩充计算机串口与外部系统进行通讯。
此外，还通过串口和MODBUS规约实现与远动装置的通讯，满足华中网调对该电站的遥控功能。
3.3.6 一套HP XW4300历史数据库及报表站，主要负责历史数据库的生成、归档、转储及管理、报表的生成及打印、语音报警、电话查询、事故自动寻呼(ON_CALL)等功能。
3.3.7 一套GPS时钟设备，为厂站层提供时钟对时信息，并为各现地LCU提供脉冲对时信号。
厂内通讯工作站通过计算机串口接收GPS时钟信号，并通过网络为厂站层各计算机节点提供时钟同步信号来使各节点时间同步。
3.3.8 两套不间断电源UPS，作为电站监控系统厂站层设备电源。
两套UPS以并列热备方式运行，任何一套UPS故障，均不影响电站监控系统所有设备的正常运行。
UPS采用容量为20KVA的不间断电源。
UPS输入为电站的厂用电380V交流电，输出为220V交流电。
3.3.9 系统配置一套模拟屏及模拟屏驱动器,模拟屏驱动器从系统中获取信息并驱动模拟屏反映系统运行状况及主要参数。
3.3.10 系统提供计算机监控系统各节点联接在一起的所有网络设备及盘柜，包括两套完全相同的工业级交换式以太网络设备，所有的网络交换机均采用双电源供电，1套网络设备柜用于放置网络交换机等设备。
监控系统主网络采用两台赫斯曼MS20-1600系列工业交换机，每台交换机配置有10／100M RJ45口用来连接厂站层控制设备。
厂站层设备与交换机采用网络屏蔽双绞线连接，现地LCU环网接口与交换机采用多模光纤连接。
现地每套LCU配置2台赫斯曼网络交换机。
现地LCU之间用光纤进行连接，现地LCU与赫斯曼MS20-1600交换机用光纤进行连接。
整个网络模式是工业冗余双环网3.4 现地控制级设备包括：四套机组现地控制单元、一套500kV开关站现地控制单元、一套公用设备现地控制单元、一套厂用电现地控制单元，7套LCU分别执行对应于4台机组、开关站系统、公用设备系统及厂用电系统的实时监控。
3.4.1现地控制单元LCU既作为全厂监控系统的现地控制层，向厂站控制级上行发送采集的各种数据和事件信息，接受厂站控制级的下行命令对设备进行监控，又能脱离厂站控制级独立工作。
在系统总体功能分配上，现地控制单元LCU主要完成数据采集和控制操作等功能。
厂站控制级设备主要完成全厂设备的运行监视、控制、操作、事件报警、AGC、AVC、与外系统通信、统计记录等功能。
3.4.2远程LCU是本地相应LCU扩展，其不具备独立的运算能力，只是作为远程的I/O扩展，但其电源系统是独立。
3.4.3机组现地控制单元LCU主要含设备为FPDM电源插箱、Quantum Unity PLC、交换机、SJl8时钟同步扩展装置、液晶触摸屏、SJ30通讯装置、常规水机保护回路、SJ12C同期装置、手动同期装置SJ-11、电度表、交采装置、电量变送器。
3.5 计算机监控系统用JAVA语言开发。
数据服务器、操作员工作站、工程师站、网关站采用Solaris操作系统，NC2000人机界面；历史站采用Windows2000操作系统，通讯站采用Redhat操作系统，两者均为NC2000人机界面。
3.6 系统网络为监控系统内所有上网设备的节点名及网络TCP/IP地址定义，上位机系统地址定义为连续排布，下位机系统PLC冗余系统网络地址因重复占用，为间隔地址排布。
双网网段整体定义为192.168.7.XXX网段和192.168.8.XXX网段，简称“A网”、“B网”。
4.一般规定4.1 在正常情况下，下列操作应在主站完成：4.1.1 机组开/停机操作及其并网/解列操作。
4.1.2发电机有功设定及加减负荷。
4.1.3发电机的电压或无功设定及加减负荷。
4.1.4 自动发电控制（AGC）、自动电压控制（AVC）操作。
可在主站上操作的有：4.1.5 10KV厂用电进线及联络开关的分/合。
4.1.6 辅助设备电机启/停机。
4.1.7 500KV开关站操作4.2 设备由主站控制时,一般不接入现地终端，但下列情况除外：4.2.1 设备检修中检修人员需做试验时。
4.2.2 维护人员做正常维护检查时。
4.3 设备由现地控制单元（LCU）控制时，操作完成后应将控制终端键盘断开。
4.4主站的操作人员一定要熟悉制造厂操作手册，对本规程未列入，如有必要操作，参见操作手册说明书。
4.5 主站控制方式（正常控制方式）计算机监控系统主站功能正常，LCU及其控制流程正常，电站必须由主站控制，这是电厂的正常控制方式也是主要的控制方式。
a)现地LCU CP2盘“现地/远方”把手在“远方”位置。
b)相应的现场设备控制把手在“远方”、“自动”位置。
4.6 现地控制方式出现下列情况时应将现地控制单元（LCU）切现地。
4.6.1主站故障a)主站主机及操作员工作站均死机或硬件损坏，软件出错。
b)UPS掉电，致使主站停电。
c)主站主机及操作员工作站均与现地控制单元通讯故障，短时不能恢复时。
4.6.2 主站（主机或操作员工作站）进行调试时将LCU切现地。
4.7 现地操作时，CP2盘“现地/远方”把手在“现地”位置，所有操作均在液晶触摸屏上进行。
5.系统基本操作5.1 NC2000人机界面登陆用鼠标左键点击任务栏上的开始按钮，弹出开始菜单，选择深色的“用户登陆”菜单项；或者直接用鼠标左键点击任务栏上的“用户登录”快捷按钮，系统弹出“用户登录”窗口。
选择用户名并且输入相应的密码。
若“确定”成功，则任务栏显示当前用户名，“简报窗口”显示用户登录系统。
根据登录用户的不同权限，开始菜单按功能分为两种：一种是具有维护和监控功能，另一种是只具有监控功能。
5.2 NC2000人机界面重启点击开始菜单的“退出系统”按钮，就可使NC2000人机界面重启。
5.3 画面显示5.3.1 画面显示窗口5.3.1.1画面显示窗口的布局，“图形显示器”窗口，即图形实时显示窗口，包括标题栏、菜单栏、图形显示区三部分。
5.3.1.2 菜单栏和工具栏标题栏显示窗口标志，电厂名称及软件名称“图形显示器”。
图形显示器窗口的菜单栏包括“视图”、“画面”、“历史数据”、“帮助”4个菜单项和“前幅”、“后幅”、“打印”、“光字”4个快捷键和“安全天数”设置按键。
“视图”子菜单中的“状态提示”选项可以切换显示画面测点的有效性。
“画面”菜单提供调用常用画面的快捷键。
双击欲显示的画面名称即可在画面窗口显示该图。
当菜单栏上显示“操作退出”时，画面中的任何控制操作将不能进行。
点击该栏，图标将变为“操作投入”，方能进行画面中的各种控制和调节操作。
画面上的“前幅”、“后幅”用来调用曾经使用过的画面。
当有光字信号时，“光字”灯会保持红色，点击可以查看相应的光字信号。
5.3.2图形中的操作将鼠标在画面上移动，若鼠标移至某图符，鼠标指示变成手形，表示此图符有鼠标操作类的动态连接，点击左键可进行操作；点击右键，系统弹出“测点查询”窗口，显示此测点重要的相关信息。
5.3.3图形放大5.3.3.1放大步骤在显示的图形中点击鼠标左键，并拖动选中要放大来查看的区域.选中的区域的面积应不小于图形显示窗口的十分之一。
释放鼠标，整个图形就会被放大，被选中的区域放大后位于屏幕中间。
拖动图形显示窗口的滚动条，可以查看放大后的图形全貌。
放大后的图形还可以再放大，操作方法同上。
图形放大的极限大小是正常大小图形的10×10倍。
