常见的整流电路半波全波桥式和倍压整流

⼏种滤波整流电路的介绍总结⼀、有源滤波电路为了提⾼滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互⽭盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所⽰，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接⽽成的电路。

该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流⼊很⼩，为输出电流Ie的1／（1＋β），故Rb可取较⼤的值（⼀般为⼏⼗k Ω），既使纹波得以较⼤的降落，⼜不使直流损失太⼤。

2．滤波电容C2接于晶体管的基极回路，便可以选取较⼩的电容，达到较⼤电容的滤波效果，也减⼩了电容的体积，便于⼩型化。

如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因 ie = （1+ β）ib之故）。

3．由于负载凡接于晶体管的射极，故 RL上的直流输出电压UE≈UB，即基本上同RC⽆源滤波输出直流电压相等。

这种滤波电路滤波特性较好，⼴泛地⽤于⼀些⼩型电⼦设备之中。

⼆、复式滤波电路复式滤波电路常⽤的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所⽰。

它们的电路组成原则是，把对交流阻抗⼤的元件（如电感、电阻）与负载串联，以降落较⼤的纹波电压，⽽把对交流阻抗⼩的元件（如电容）与负载并联，以旁路较⼤的纹波电流。

其滤波原理与电容、电感滤波类似，这⾥仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加⼀级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含⼀个直流分量与交流分量，作为RC2滤波的输⼊电压。

对直流分量⽽⾔，C2 可视为开路，RL上的输出直流电压为：对于交流分量⽽⾔，其输出交流电压为：若满⾜条件则有由式可见，R愈⼩，输出的直流分量愈⼤；由式可见，RC2愈⼤，输出的交流分量愈⼩。

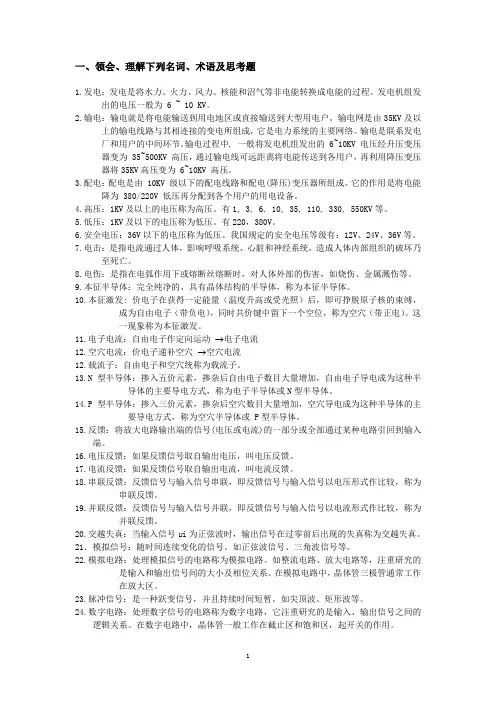

一、领会、理解下列名词、术语及思考题1.发电：发电是将水力、火力、风力、核能和沼气等非电能转换成电能的过程。

发电机组发出的电压一般为 6 ~ 10 KV。

2.输电：输电就是将电能输送到用电地区或直接输送到大型用电户。

输电网是由35KV及以上的输电线路与其相连接的变电所组成，它是电力系统的主要网络。

输电是联系发电厂和用户的中间环节。

输电过程中, 一般将发电机组发出的 6~10KV 电压经升压变压器变为 35~500KV 高压，通过输电线可远距离将电能传送到各用户，再利用降压变压器将35KV高压变为 6~10KV 高压。

3.配电：配电是由 10KV 级以下的配电线路和配电(降压)变压器所组成。

它的作用是将电能降为 380/220V 低压再分配到各个用户的用电设备。

4.高压：1KV及以上的电压称为高压。

有1, 3, 6, 10, 35, 110, 330, 550KV等。

5.低压：1KV及以下的电压称为低压。

有220，380V。

6.安全电压：36V以下的电压称为低压。

我国规定的安全电压等级有：12V、24V、36V等。

7.电击：是指电流通过人体，影响呼吸系统、心脏和神经系统，造成人体内部组织的破坏乃至死亡。

8.电伤：是指在电弧作用下或熔断丝熔断时，对人体外部的伤害，如烧伤、金属溅伤等。

9.本征半导体：完全纯净的、具有晶体结构的半导体，称为本征半导体。

10.本征激发: 价电子在获得一定能量（温度升高或受光照）后，即可挣脱原子核的束缚，成为自由电子（带负电），同时共价键中留下一个空位，称为空穴（带正电）。

这一现象称为本征激发。

11.电子电流：自由电子作定向运动→电子电流12.空穴电流：价电子递补空穴→空穴电流12.载流子：自由电子和空穴统称为载流子。

13.N型半导体：掺入五价元素，掺杂后自由电子数目大量增加，自由电子导电成为这种半导体的主要导电方式，称为电子半导体或N型半导体。

14.P型半导体：掺入三价元素，掺杂后空穴数目大量增加，空穴导电成为这种半导体的主要导电方式，称为空穴半导体或 P型半导体。

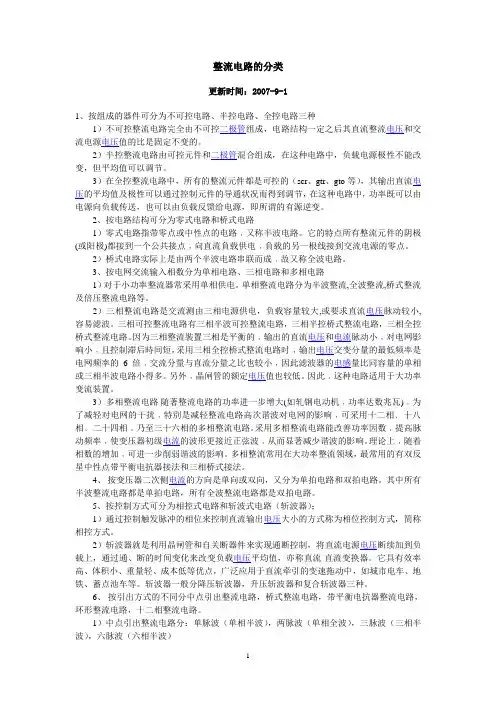

整流电路的分类更新时间：2007-9-11、按组成的器件可分为不可控电路、半控电路、全控电路三种1）不可控整流电路完全由不可控二极管组成，电路结构一定之后其直流整流电压和交流电源电压值的比是固定不变的。

2）半控整流电路由可控元件和二极管混合组成，在这种电路中，负载电源极性不能改变，但平均值可以调节。

3）在全控整流电路中，所有的整流元件都是可控的（scr、gtr、gto 等），其输出直流电压的平均值及极性可以通过控制元件的导通状况而得到调节，在这种电路中，功率既可以由电源向负载传送，也可以由负载反馈给电源，即所谓的有源逆变。

2、按电路结构可分为零式电路和桥式电路1）零式电路指带零点或中性点的电路﹐又称半波电路。

它的特点所有整流元件的阴极(或阳极)都接到一个公共接点﹐向直流負载供电﹐負载的另一根线接到交流电源的零点。

2）桥式电路实际上是由两个半波电路串联而成﹐故又称全波电路。

3、按电网交流输入相数分为单相电路、三相电路和多相电路1）对于小功率整流器常采用单相供电。

单相整流电路分为半波整流,全波整流,桥式整流及倍压整流电路等。

2）三相整流电路是交流测由三相电源供电，负载容量较大,或要求直流电压脉动较小,容易滤波。

三相可控整流电路有三相半波可控整流电路，三相半控桥式整流电路，三相全控桥式整流电路。

因为三相整流裝置三相是平衡的﹐输出的直流电压和电流脉动小﹐对电网影响小﹐且控制滞后時间短，采用三相全控桥式整流电路时﹐输出电压交变分量的最低频率是电网频率的6倍﹐交流分量与直流分量之比也较小﹐因此滤波器的电感量比同容量的单相或三相半波电路小得多。

另外﹐晶闸管的额定电压值也较低。

因此﹐这种电路适用于大功率变流装置。

3）多相整流电路随著整流电路的功率进一步增大(如轧钢电动机﹐功率达数兆瓦)﹐为了减轻对电网的干扰﹐特別是减轻整流电路高次谐波对电网的影响﹐可采用十二相﹑十八相﹑二十四相﹐乃至三十六相的多相整流电路。

采用多相整流电路能改善功率因数﹐提高脉动频率﹐使变压器初级电流的波形更接近正弦波﹐从而显著减少谐波的影响。

在某些电子设备中，需要高压(几千伏甚至几万伏) 、小电流的电源电路。

普通都 不采用前面讨论过的几种整流方式，因为那种整流电路的整流变压器的次级电压必须升 的很高，圈数势必不少，绕制艰难。

这里介绍的倍压整流电路，在较小电流的条件下， 能提供高于变压器次级输入的交流电压幅值数倍的直流电压，可以避免使用变压比很高 的升压变压器，整流元件的耐压相对也可较低，所以这种整流电路特殊合用于需要高电 压、小电流的场合。

倍压整流是利用电容的充放电效应工作的整流方式，它的基本电路是二倍压整流电 路。

多倍压整流电路是二倍压电路的推广。

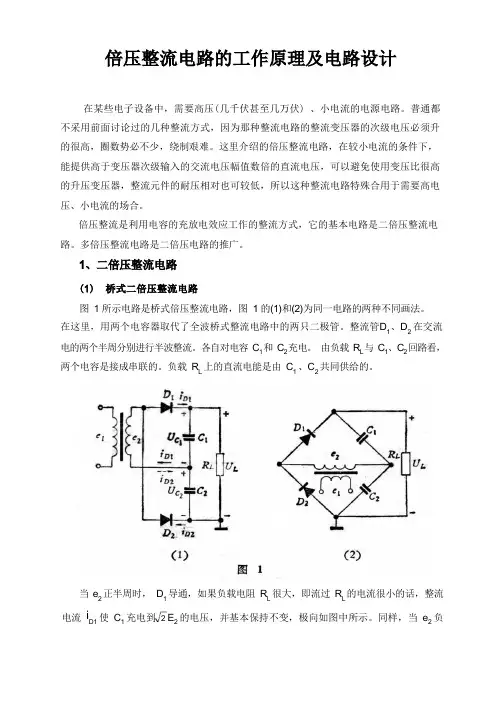

图 1 所示电路是桥式倍压整流电路，图 1 的(1)和(2)为同一电路的两种不同画法。

在这里，用两个电容器取代了全波桥式整流电路中的两只二极管。

整流管D 1、D 2 在交流 电的两个半周分别进行半波整流。

各自对电容 C 1 和 C 2 充电。

由负载 R L 与 C 1、C 2 回路看， 两个电容是接成串联的。

负载 R L 上的直流电能是由 C 1 、C 2 共同供给的。

当 e 2 正半周时， D 1 导通，如果负载电阻 R L 很大，即流过 R L 的电流很小的话，整流 电流 i D1 使 C 1 充电到 2 E 2 的电压，并基本保持不变，极向如图中所示。

同样，当 e 2 负半周时，经 D 对 C 也充上 2 E 的电压，极向如图中所示。

跨接在两个串联电容两端U =U +U ，接近于 e 幅值的两倍。

实际上， 在正半周 C 被充电到幅值 2 E 后，D 随即截止， C 将经过 R 对 C 放电， C1 2 2 2 2 1 L C2 C1 C2 2负载电压是不到次级绕组电压幅值的两倍的。

惟独在负载 R L 很大时， U L ≈ 2 E 2。

U C1、 U C2 及 U L 的变化规律如图 2 所示。

这种整流电路中每一个整流元件承受的最大反向电压是 2 2 E 2 ，电容器 C 1 、C 2 上承受的电压为 2 E ，这里的电容器同时也起到滤波的作用。

整流电路大全9.3.7 正、负极性全波整流电路及故障处理如图9-24所示是能够输出正、负极性单向脉动直流电压的全波整流电路。

电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。

电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。

图9-24 输出正、负极性直流电压的全波整流电路1．电路分析方法关于正、负极性全波整流电路分析方法说明下列2点：（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。

（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。

2．电路工作原理分析如表9-28所示是这一正、负极性全波整流电路的工作原理解说。

表9-28 正、负极性全波整流电路的工作原理解说关键词说明正极性正极性整流电路由电源变压器T1和整流二极管VD2、VD4构成。

整流电路分析在电源变压器次级线圈上端输出正半周电压期间，VD2导通，VD2导通时的电流回路是：T1次级线圈上端→VD2正极→VD2负极→负载电阻R2→地线→T1的次级线圈抽头→次级抽头以上线圈，构成回路。

流过负载电阻R2的电流方向是从上而下，输出正极性单向脉动直流电压。

在交流电压变化到另一个半周后，电源变压器次级线圈上端输出负半周电压，使VD2截止。

这时，次级线圈下端输出正半周电压使VD4导通，其电流回路是：T1次级线圈下端→VD4正极→VD4负极→负载电阻R2→地线→T1次级线圈抽头→次级抽头以下线圈，构成回路。

流过负载电阻R2的电流方向是从上而下，输出正极性单向脉动直流电压。

负极性整流电路分析负极性整流电路由电源变压器T1和整流二极管VD1、VD3构成。

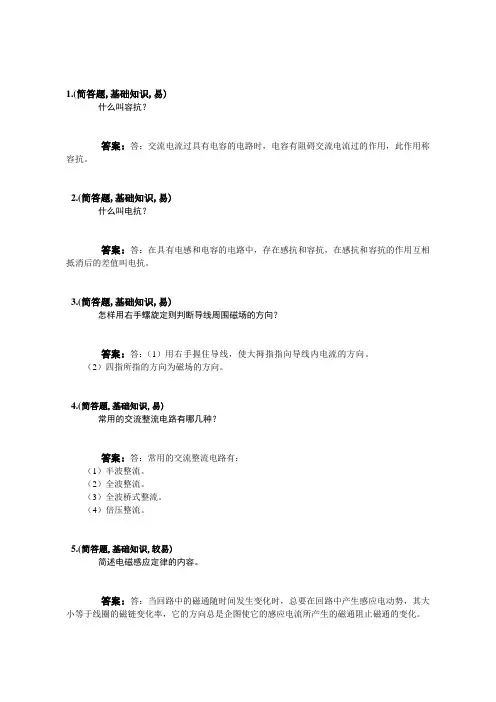

1.(简答题,基础知识,易)什么叫容抗？答案：答：交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，此作用称容抗。

2.(简答题,基础知识,易)什么叫电抗？答案：答：在具有电感和电容的电路中，存在感抗和容抗，在感抗和容抗的作用互相抵消后的差值叫电抗。

3.(简答题,基础知识,易)怎样用右手螺旋定则判断导线周围磁场的方向？答案：答：（1）用右手握住导线，使大拇指指向导线内电流的方向。

（2）四指所指的方向为磁场的方向。

4.(简答题,基础知识,易)常用的交流整流电路有哪几种？答案：答：常用的交流整流电路有：（1）半波整流。

（2）全波整流。

（3）全波桥式整流。

（4）倍压整流。

5.(简答题,基础知识,较易)简述电磁感应定律的内容。

答案：答：当回路中的磁通随时间发生变化时，总要在回路中产生感应电动势，其大小等于线圈的磁链变化率，它的方向总是企图使它的感应电流所产生的磁通阻止磁通的变化。

6.(简答题,基础知识,较易)简述楞次定律的内容。

答案：答：楞次定律是用来判断线圈在磁场中感应电动势的方向的。

当线圈中的磁通要增加时，感应电流要产生一个与原磁通相反的磁通，以阻止线圈中磁通的增加；当线圈中的磁通要减少时，感应电流又产生一个与原磁通方向相同的磁通，以阻止它的减少。

7.(简答题,基础知识,较易)什么叫功率三角形？答案：答：在交流电路中，视在功率、有功功率和无功功率的关系是：视在功率(S)2 =有功功率(P)2 +无功功率(Q)2这个关系与直角三角形三边之间的关系相对应，故称功率三角形。

8.(简答题,基础知识,较易)什么是阻抗三角形？答案：答：用电压三角形的三个边分别除以电流I，则可得到一个和电压三角形相似的三角形，这便是阻抗三角形。

9.(简答题,基础知识,较易)什么是左手定则？答案：答：左手定则又称电动机左手定则或电动机定则：（1）伸平左手手掌，张开拇指并令其与四指垂直。

（2）使磁力线垂直穿过手掌心。

（3）使四指指向导体中电流的方向，则拇指的指向为载流导体的受力方向。

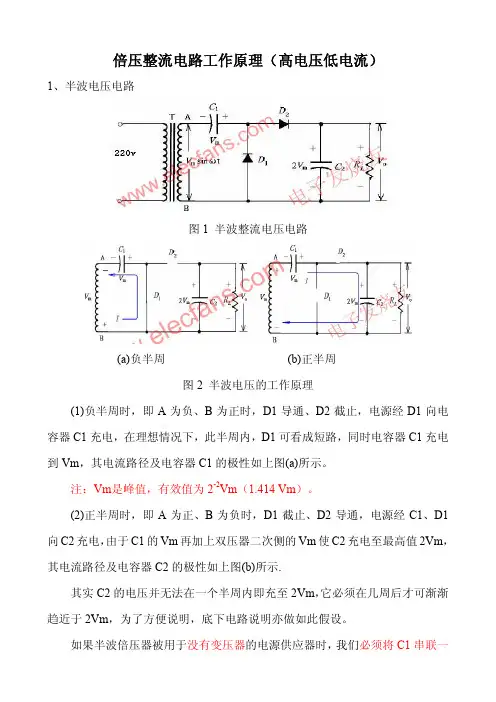

倍压整流电路工作原理（高电压低电流）1、半波电压电路图1 半波整流电压电路(a)负半周(b)正半周图2 半波电压的工作原理(1)负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图(a)所示。

注：Vm是峰值，有效值为2-2Vm（1.414 Vm）。

(2)正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使C2充电至最高值2Vm，其电流路径及电容器C2的极性如上图(b)所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。

如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。

如果有一个负载并联在倍压器的输出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。

图3 输出电压波形所以电容器C2上的电压波形是由电容滤波器过滤后的半波信号，故此倍压电路称为半波电压电路。

正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。

2、全波倍压电路图4 全波整流电压电路(a)正半周(b)负半周图5 全波电压的工作原理正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图(a)所示。

负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图(b)所示。

由于C1与C2串联，故输出直流电压，Vo=Vm。

如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。

如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。

二极管整流电路集锦江苏省泗阳县李口中学沈正中整流电路是各种电子设备中必不可少的首要电路，而不同的电子设备用到的整流电路不尽相同，合理利用二极管的不同组合，构成的整流电路会有得心应手的应用，本文集锦了照明电压的各种二极管整流电路，共同仁者参考！1、半波整流电路，如图1所示。

这是一个最简单的基本整流电路，其中括号内的数字是接上电容滤波后，有负载时的近似输出电压值。

2、全波整流电路，如图2所示。

这是一个基本整流电路，其中括号内的数字是接上电容滤波后，有负载时的近似输出电压值。

3、桥式整流电路，如图3示。

这也是一个常用的基本整流电路，其中括号内的数字是接上电容滤波后，有负载时的近似输出电压值。

4、半波倍压整流电路，如图4示。

这也是一个基本整流电路。

5、全波倍压整流电路，如图5示。

这也属于基本整流电路。

6、双电压中心抽头全波混合整流电路，如图6示。

能得到高、低两种电压。

7、中心抽头全波桥式整流电路，如图7示。

得到正负对称电压。

8、桥式全波开关变压整流电路，如图8示。

K在1时，是桥式整流，K在2时，中心式全波整流。

9、桥式、中心抽头全波开关三变压整流电路，如图9示。

K在1时，中心式整流电路，K在2时，桥式整流电路，K在3时，倍压整流电路。

10、半倍压整流电路，如图10示。

整流后的电压为（+2）U，C1、C2容量与输出电流有关，输出10mA时，用220μF。

11、全波整流新电路，如图11示。

效果与基本电路一样，但便于二极管直接接地散热。

12、单管全波整流电路，如图12示。

要求，当时，输出波形近似于全波整流。

13、三电压整流电路，如图13示。

14、多电压整流电路，如图14示。

共能获得五种输出电压，DE间－0.45U2 ，CE间＋0.45U2 ，AE间＋0.45（U2＋U2），K在1时，AB间＋0.9 U1 ，K在2时，AB间＋2U1 。

15、单绕组桥式正负对称电压和倍压整流电路，如图15示。

16、单绕组桥式和倍压整流电路，如图16示。

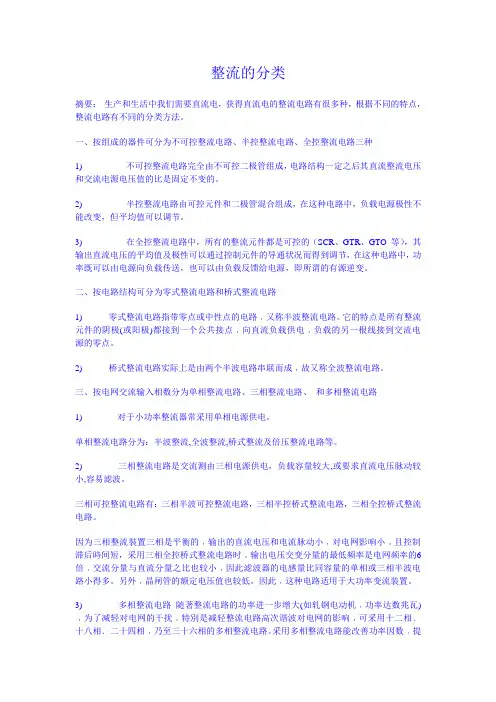

整流的分类摘要：生产和生活中我们需要直流电，获得直流电的整流电路有很多种，根据不同的特点，整流电路有不同的分类方法。

一、按组成的器件可分为不可控整流电路、半控整流电路、全控整流电路三种1) 不可控整流电路完全由不可控二极管组成，电路结构一定之后其直流整流电压和交流电源电压值的比是固定不变的。

2) 半控整流电路由可控元件和二极管混合组成，在这种电路中，负载电源极性不能改变，但平均值可以调节。

3) 在全控整流电路中，所有的整流元件都是可控的（SCR、GTR、GTO 等），其输出直流电压的平均值及极性可以通过控制元件的导通状况而得到调节，在这种电路中，功率既可以由电源向负载传送，也可以由负载反馈给电源，即所谓的有源逆变。

二、按电路结构可分为零式整流电路和桥式整流电路1) 零式整流电路指带零点或中性点的电路﹐又称半波整流电路。

它的特点是所有整流元件的阴极(或阳极)都接到一个公共接点﹐向直流负载供电﹐负载的另一根线接到交流电源的零点。

2) 桥式整流电路实际上是由两个半波电路串联而成﹐故又称全波整流电路。

三、按电网交流输入相数分为单相整流电路、三相整流电路、和多相整流电路1) 对于小功率整流器常采用单相电源供电。

单相整流电路分为：半波整流,全波整流,桥式整流及倍压整流电路等。

2) 三相整流电路是交流测由三相电源供电，负载容量较大,或要求直流电压脉动较小,容易滤波。

三相可控整流电路有：三相半波可控整流电路，三相半控桥式整流电路，三相全控桥式整流电路。

因为三相整流裝置三相是平衡的﹐输出的直流电压和电流脉动小﹐对电网影响小﹐且控制滞后時间短，采用三相全控桥式整流电路时﹐输出电压交变分量的最低频率是电网频率的6倍﹐交流分量与直流分量之比也较小﹐因此滤波器的电感量比同容量的单相或三相半波电路小得多。

另外﹐晶闸管的额定电压值也较低。

因此﹐这种电路适用于大功率变流装置。

3) 多相整流电路随著整流电路的功率进一步增大(如轧钢电动机﹐功率达数兆瓦)﹐为了减轻对电网的干扰﹐特別是减轻整流电路高次谐波对电网的影响﹐可采用十二相﹑十八相﹑二十四相﹐乃至三十六相的多相整流电路。

常见整流电路的分类整流电路是将交流电转换为直流电的电路。

根据整流电路的不同特点和应用需求，可以分为以下几种分类：一、单相半波整流电路：单相半波整流电路是最简单的一种整流电路。

它通过一个二极管将交流电的负半周削减掉，只保留正半周。

输出电压波形为脉冲形式，具有较大的脉动。

它由一个二极管和负载电阻组成。

其工作原理如下：1、输入：单相交流电源。

交流电源的电压随时间变化，正负半周交替出现。

2、二极管导通：当交流电源的正半周电压大于二极管的正向导通电压时，二极管处于导通状态。

此时，电流从二极管的正极流过，经过负载电阻后形成输出电流。

3、二极管截止：当交流电源的负半周电压小于二极管的正向导通电压时，二极管处于截止状态。

此时，二极管不导通，电流无法通过负载电阻。

通过以上工作原理，单相半波整流电路将交流电的负半周削减掉，只保留正半周。

输出电压波形为脉冲形式，具有较大的脉动。

脉动的原因是输出电流在截止期间没有输出，导致输出电压下降。

单相半波整流电路的优点是结构简单、成本低廉，适用于对输出电压要求不高的场合。

缺点是输出电压脉动大，效率较低。

在实际应用中，单相半波整流电路常用于对电压要求不严格的低功率电子设备中，如电子钟、电子秤等。

二、单相全波整流电路：单相全波整流电路通过两个二极管和一个中心点接地的负载电阻，将交流电的正负半周都转换为正半周输出。

输出电压波形为脉冲形式，脉动比半波整流电路小。

它是一种将单相交流电转换为直流电的电路，通过两个二极管和一个中心点接地的负载电阻来实现。

其工作原理如下：1、输入：单相交流电源。

交流电源的电压随时间变化，正负半周交替出现。

2、第一个二极管导通：当交流电源的正半周电压大于第一个二极管的正向导通电压时，第一个二极管处于导通状态。

此时，电流从第一个二极管的正极流过，经过负载电阻后形成输出电流。

3、第一个二极管截止，第二个二极管导通：当交流电源的负半周电压大于第二个二极管的正向导通电压时，第一个二极管处于截止状态，第二个二极管处于导通状态。

《电子复习题》（模拟和数字）一、填空题：1、半导体中载流子的运动方式有扩散和漂移两种方式。

2、N型半导体中的多数载流子是电子，P型半导体中空穴是多数载流子。

3、PN结反向偏置时，P区电位小于N区电位。

4、PN结具有单向导电特性。

5、半导体中载流子的运动方式有扩散和漂移两种运动。

6、PN结在外加正向电压下，所呈现的正向电阻较小；流过PN结的电流较大。

7、如果PN结要加上正向电压，那么P区应该接电源正极；N区应该接电源负极。

8、三极管具有两个PN结：（1）发射结，（2）集电结；还有三个区：（1）发射区，（2）基区，（3）集电区。

9、放大电路的基本性能是具有对电信号进行放大能力。

.10、二极管的主要特性是具有单向导电性。

11、锗二极管的死区电压是0.2 V，硅二极管的死区电压是0.5 V。

锗二极管导通时的电压降是0.3 V，硅二极管导通压降是0.7 V。

12、半波整流与桥式整流相比,输出电压脉动成分较小的是桥式整流电路。

13、放大电路的静态工作点偏高时，输出波形会出现饱和失真；静态工作点偏低可能会出现截止失真。

14、晶体管输出特性曲线可分为放大区、饱和、截止三个区。

15、三极管工作在饱和状态时，其发射结处于正向偏置状态；集电结处于正向偏置状态。

16、共发射极放大电路的输入电压与输出电压相位相反，共集电极放大电路的输入电压与输出电压相位相同。

17、多级放大器的电压放大倍数为各级电压放大倍数之积。

18、三极管工作在放大区时，其发射结正向偏置，集电结反向偏置。

19、场效应晶体管是一种电压控制器件，他是利用输入电压产生的电场效应来控制输出电流。

20反馈放大电路由基本放大电路和反馈网络两部分电路组成。

21、为了稳定静态工作点,应引入直流负反馈；为了扩展频带，减小非线性失真，应引入交流负反馈。

22、为了提高输入电阻，稳定输出电压，应引入电压串联负反馈；为了提高输入电阻，并有稳定的输出电流，应引入电流串联负反馈；23、为了减小输入电阻，提高输出电阻，应引入 电流并联 负反馈；为了减小输入电阻，减小输出电阻，应引入 电压并联 负反馈。

整流二极管可用半导体锗或硅等材料制造。

硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。

通常高压大功率整流二极管都用高纯单晶硅制造。

这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。

整流二极管主要用于各种低频整流电路。

整流电路分类：单向、三相与多项整流电路；还可分为半波、全波、桥式整流电路；又可分为可控与不可控；当全部或部分整流元件为可控硅（晶闸管）时称可控整流电路（一）不可控整流电路1、单向二极管半波整流电路半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低；因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

输出直流电压U=流过二极管平均电流 I=U/RL=RL二极管截止承受的最大反向电压是 Um反=2、单向二极管全波整流电路因此称为全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周，从而大大地提高了整流效率（Usc＝，比半波整流时大一倍）另外，这种电路中，每只整流二极管承受的最大反向电压，是变压器次级电压最大值的两倍，因此需用能承受较高电压的二极管。

输出直流电压U=流过二极管平均电流只是负载平均电流的一半,即流过负载的电流I=RL流过二极管电流I=RL二极管截止时承受的反向电压因此选择二极管参数的依据与半波整流电路相比有所不同，由于交流正负两个半周均有电流流过负载，因此变压器的利用率比半波整流高。

二极管全波整流的另一种形式即桥式整流电路，是目前小功率整流电路最常用的整流电路。

3、二极管全波整流的结论都适用于桥式整流电路，不同点仅是每个二极管承受的反向电压比全波整流小了一半。

桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整洗电路小一半！U=流过负载电流I=RL流过二极管电流I=RL二极管截止承受反向电压U=另外，在高电压或大电流的情况下，如果手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。
