九年级化学化学图像题汇编模拟试题及解析

九年级化学化学图像题汇编试题(有答案和解析)一、中考化学图像题汇编CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。

随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。

故选C。

2．下列四个图象不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量D．在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】【分析】【详解】A、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A正确；B、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，故B正确；C、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C正确；D、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D错误。

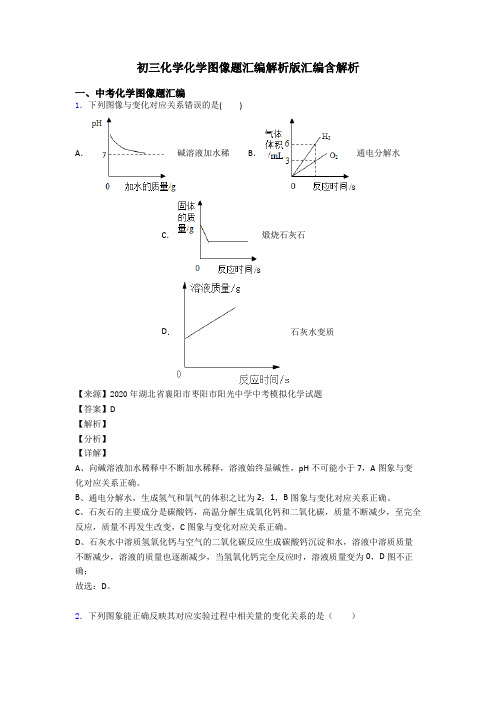

初三化学化学图像题汇编解析版汇编含解析一、中考化学图像题汇编1．下列图像与变化对应关系错误的是()A．碱溶液加水稀B．通电分解水C．煅烧石灰石D．石灰水变质【来源】2020年湖北省襄阳市枣阳市阳光中学中考模拟化学试题【答案】D【解析】【分析】【详解】A、向碱溶液加水稀释中不断加水稀释，溶液始终显碱性，pH不可能小于7，A图象与变化对应关系正确。

B、通电分解水，生成氢气和氧气的体积之比为2：1，B图象与变化对应关系正确。

C、石灰石的主要成分是碳酸钙，高温分解生成氧化钙和二氧化碳，质量不断减少，至完全反应，质量不再发生改变，C图象与变化对应关系正确。

D、石灰水中溶质氢氧化钙与空气的二氧化碳反应生成碳酸钙沉淀和水，溶液中溶质质量不断减少，溶液的质量也逐渐减少，当氢氧化钙完全反应时，溶液质量变为0，D图不正确；故选：D。

2．下列图象能正确反映其对应实验过程中相关量的变化关系的是（）A．向饱和的石灰水中加入少量的生石灰B．向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉C．向稀盐酸中不断加入硝酸银溶液D．向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉【答案】A【解析】【分析】【详解】A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与稀硫酸反应化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每24份质量镁可生成2份质量的氢气，每56份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故B错误；C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。

（化学）九年级化学试卷化学化学图像题汇编题分类汇编及解析一、中考化学图像题汇编1．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是A．向碱溶液中加水B．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D 、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。

故选：B 。

2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是 A ． B ．C ．D ．【答案】D【解析】【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B 错误;C 、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C 错误;D 、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D 正确。

故选D 。

（化学）九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（）A．H2O B．AgNO3固体C．浓盐酸D．KOH固体【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)【答案】B【解析】试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH 逐渐变大，错误。

故选B．考点：酸的化学性质、溶液的酸碱性与pH值的关系2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

3．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题4．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。

（化学）九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．如图是X、Y、Z三种固体的溶解度曲线，下列有关说法中不正确的是（）A．Z的溶解度随温度的升高而降低B．t1℃时，Y的溶解度大于Z的溶解度C．t3℃时，X的饱和溶液中溶质的质量分数为40%D．t2℃时，X的溶解度和Y的溶解度相等【答案】C【解析】根据溶解度曲线，可以看出物质的溶解度随着温度的变化而变化的情况；还可以判断或比较某一物质在不同温度下的溶解度大小；饱和溶液中溶质的质量分数=×100%。

观察溶解度曲线，可以看出Z的溶解度随温度的升高而降低，A正确；观察溶解度曲线，可以看出t1℃时，Y的溶解度大于Z的溶解度，B正确；观察溶解度曲线，可以看出t3℃时，X的溶解度是100g，所以其饱和溶液溶质的质量分数是：×100%=50%，故C错误；观察溶解度曲线，可以看出t2℃时，X的溶解度和Y的溶解度相交于一点，说明二者的溶解度在此温度下相等， D正确。

2．下列图像能正确反映所对应叙述关系的是A．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系B．t℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量分数与加入硝酸钾质量的关系C ．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系D ．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加入量的关系 【答案】D 【解析】 【分析】 【详解】A 、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO2Cu+CO ↑。

从方程式可知，生成物中含有铜单质，固体的质量一定不为0。

A 错误；B 、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。

所以加入的硝酸钾无法继续溶解，溶质质量分数不变。

B 错误；C 、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：2442Zn+H SO ZnSO +H ↑=。

由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。

（化学）初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像关系合理的是( )A．向pH=9的NaOH溶液中不断加水B．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C．在饱和．．的KNO3溶液中加入KNO3晶体D．电解水生成氢气和氧气的质量．．【来源】2020年广东省中山外国语学校中考模拟化学试题【答案】B【解析】【分析】【详解】A、NaOH溶液显碱性，向pH=9的氢氧化钠溶液不断加水，碱性减弱，pH减小，但碱溶液pH不可能小于7，故A不正确；B、锌金属性比铁强，反应速率快，每65份质量的锌和稀硫酸反应生成2份质量的氢气，每56份的铁和稀硫酸反应生成2份质量的氢气，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，铁生成的氢气较多，故B正确；C、在饱和的KNO3溶液中加入KNO3晶体，硝酸钾不能再溶解，溶质质量分数不变，故C 不正确；D 、电解水生成氢气和氧气的体积比为2:1，图像的纵坐标应该是气体体积，故D 不正确。

故选B 。

2．下列图象，能正确反映对应变化关系的是( )A ．向饱和石灰水中加入一定量CaOB ．电解水生成氢气和氧气的质量C ．将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中D ．向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO ，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O 2H +O ↑↑通电 ，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。

（化学）九年级化学化学图像题汇编模拟试题及解析一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。

故选A 。

2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。

故选C。

3．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

九年级化学化学图像题汇编解析版汇编及解析一、中考化学图像题汇编1．下列图象能正确反映其对应变化关系的是（）A．用等质量、等质量分数的过氧化氢溶液制取氧气B．向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液C．一定质量的高锰酸钾受热分解制取氧气D．向一定质量分数的稀盐酸中不断加水稀释【来源】专题08图像题（讲练)决胜2020年中考化学压轴题全揭秘（全国通用)【答案】D【解析】【分析】【详解】A、用等质量、等质量分数的过氧化氢溶液制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，不符合题意；B、向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液，生成氢氧化铁沉淀和氯化钠，随着反应的进行，沉淀质量不断增加，至完全反应，沉淀质量不再发生改变，不符合题意；C、高锰酸钾在加热条件下生成锰酸钾、二氧化锰和氧气，反应后氧气逸出，剩余固体的质量减少，钾元素的质量不变，钾元素的质量分数逐渐增大，至完全反应，不再发生改变，不符合题意；D、稀盐酸中不断加水稀释，溶液pH值逐渐增大至无限接近于7，不会大于7，符合题意。

故选D。

2．下列图像正确反映实验变化关系的是（）A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液C．图3：向氢氧化钠溶液中滴加足量的水D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中【答案】B【解析】【详解】A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b 的反应时间短，选项错误；B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH 逐渐接近7，但始终大于7，选项错误；D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。
