DT9205A数字万用表使用说明1）将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足将显示在显示器上，这时则需更换电池。
如果显示器没有显示，则按以下步骤操作。
（2）测试笔插孔旁边的符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
（3）测试之前。
功能开关应置于你所需要的量程。
1-1 直流电压测量1•将黑表笔插入COM插孔，红表笔插入V/ Q插孔。
2•将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源（测开路电压）或负载上（测负载电压降），红表笔所接端的极性将同时显示于显示器上。
1. 如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2. 如果显示器只显示“ 1表”,示过量程,功能开关应置于更高量程.3. 表示不要测量高于1000V的电压，显示更高的电压值是可能的，但有损坏内部线路的危险.4. 当测量高电压时,要格外注意避免触电.1-2 交流电压测量1•将黑表笔插入COM插孔，红表笔插入V/ Q插孔。
2•将功能开关置于交流电压档V-量程范围，并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.1. 参看直流电压注意1.2.4.2. 表示不要输入高于700Vrms的电压，显示更高的电压值是可能的，但有损坏内部线路的危险.1-3 直流电流测量1•将黑表笔插入COM插孔，当测量最大值为200mA的电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。
2•将功能开关置于直流电流档A-量程，并将测试表笔串联接入到待测负载上电流值显示的同时,将显示红表笔的极性.1. 如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2. 如果显示器只显示“1表”,示过量程,功能开关应置于更高量程.3•表示最大输入电流为200mA,过量的电流将烧坏保险丝，应再更换,20A量程无保险丝保护,测量时不能超过15 秒.1-4 交流电流的测量1•将黑表笔插入COM插孔，当测量最大值为200mA的电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔.2•将功能开关置于交流电流档A~量程，并将测试表笔串联接入到待测电路中1•参看直流电流DCA测量注意1 、2、3.1-5 电阻测量1•将黑表笔插入COM插孔，红表笔插入V/ Q插孔.2•将功能开关置于Q量程，将测试表笔连接到待测电阻上、/■ I ■ '。
8位半万用表大比拼 2008-06-14 17:34要了解8位半这种目前精度最高的数字万用表，就不能不了解8位半万用表的历史，但限于个人认知，很多历史背景并不了解，所以错误在所难免，如果您知道事实，敬请指正。
虽然我可能不是最适合写这篇文章的人，但我仍然愿意抛砖引玉，吸引更多大牛参与进来，相互学习。
1. 历史第一台8位半万用表相信是英国Solarton生产的7081，采用多斜积分转换技术。
Solartron的万用表部门后被Schlumberger收购。
下图即为Solartron/Schlumberger 推出的7081。
但现在schlumberger的网页上已查不到7081，市面上只有二手流通。
要了解Schlumberger,就不得不提及Willtek，且看下面的介绍。
威尔泰克通讯技术有限公司的发展轨迹可以追溯到1957年，当时由一群工程师在慕尼黑南部创办了最初的公司。
几年后该公司被Schlumberger收购，并管理公司达36年之久。
1994年Schlumberger把公司卖给了Wavetek公司，同时将美国印第安那州的团队并入。
1998年，Wavetek公司与德国的Wandel&Goltermann公司合并成立WWG公司。
两年后美国Dynatech公司买下了WWG公司，并将它与其子公司TTC合并。
Acterna公司由此诞生，该公司在世界各地拥有员工4800名。
其无线网络部的一个分部——无线电仪器部2001年接管了英国的Chase通讯公司以及它的无线空中接口业务。
在2002年，Acterna公司管理层通过MBO，剥离了它的无线仪器部门。
2003年3月，Investcorp公司购得其多数股权，为Willtek公司融资，用于开拓公司的新产品和新市场。
Willtek 于2005年7月成为Wireless Telecom Group, Inc. 的全资子公司。
图1，Solartron/Schlumberger 7081英国的Datron是第二个推出8位半万用表的厂商，最早型号是1271,同样采用了多斜积分技术。
NSAT-3030数字万用表自动计量系统版本号：v 2.0产品手册西安天宇微纳软件有限公司I地址：陕西省西安市高新四路志诚商务2层邮箱：目录系统介绍 (1)使用说明 (20)软件安装 (23)常见问题 (31)联系我们 (32)II地址：陕西省西安市高新四路志诚商务2层邮箱：*******************.cn系统介绍1.1系统简介1.1.1系统介绍数字万用表是一种多用途的电子测量仪器被广泛运用于电磁学测量领域。
大量的仪器测量需求使得万用表使用频率越来越高，仪器的计量检定工作量也大大增加。
由于万用表测量领域广泛，需要计量的项目众多，涉及计量规程繁琐，计量效率较低，传统手动计量人为干扰因素较大，计量结果可靠性较低。
NSAT-3030数字万用表自动计量系统自动封装国家计量检定标准，计量项目齐全、操作流程清晰、计量结果精确，相较于传统手动计量方法有着明显优势，能针对性的解决人工手动计量所遇到的多种难题，提高计量功效50-100倍，本系统不仅可以计量还可以进行自校准。
图1.1NSAT-3030数字万用表自动计量系统1.1.2基于硬件数字万用表自动计量系统所使用硬件设备如下：●Fluke5502A多功能校准源：图1.2Fluke5502A●Fluke5522A多功能校准源：图1.3Fluke5522A●Fluke5720A多功能校准源：图1.4Fluke5720A●Fluke5730A多功能校准源：图1.5Fluke5730A●手持表半自动化计量装置，实现对手持表测量结果的自动化采集功能；●系统兼容Fluke、Keysight、Keythley、Rigol等品牌数字万用表；●系统通过USB-GPIB转接线、GPIB双头转接线、USB打印机数据线和网线等连接线缆实现控制PC与设备的通信功能。
1.1.3基于规程数字万用表计量规程：●《JJF1587-2016数字多用表校准规范》。
1.1.4软件图示数字万用表自动计量系统针对不同的校准源和被校仪器，所使用的硬件设备不同，当使用5700A或5720A校准台式万用表时，校准源的精度满足校准需求，校准系统只需要校准源和被校仪器组成，系统框图如下：图1.6数字万用表自动计量系统框图1当使用5502A或5520A校准台式万用表时，校准源精度不足以校准台式万用表，这时需要使用高精度的台式万用表，如Fluke8508A作为比对仪器，将高精度的台式万用表的读数作为标准值，这时的系统框图如下：图1.7数字万用表自动计量系统框图2当被校仪器为手持式数字万用表时，校准源的精度均满足要求，同时使用手持式数表半自动计量方案，通过人工介入，实现程序的半自动化，此时系统框图如下：图1.8数字万用表自动计量系统框图3同时由于不同的校准源标准输出口不一样，因此在实际的自动计量过程中，需要针对不同的校准源和计量项目，使用不同的接线方法。
DT9205A数字万用表使用说明1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,将显示在显示器上，这时则需更换电池。
如果显示器没有显示，则按以下步骤操作。
(2)测试笔插孔旁边的符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
(3)测试之前。
功能开关应置于你所需要的量程。
1-1直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.1-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2.4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.1-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200m A的电流时,红表笔插入m A插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。
2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.1-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200m A的电流时,红表笔插入m A插孔,当测量最大值为20A的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~量程,并将测试表笔串联接入到待测电路中.注意:1.参看直流电流DCA测量注意1、2、3.1-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

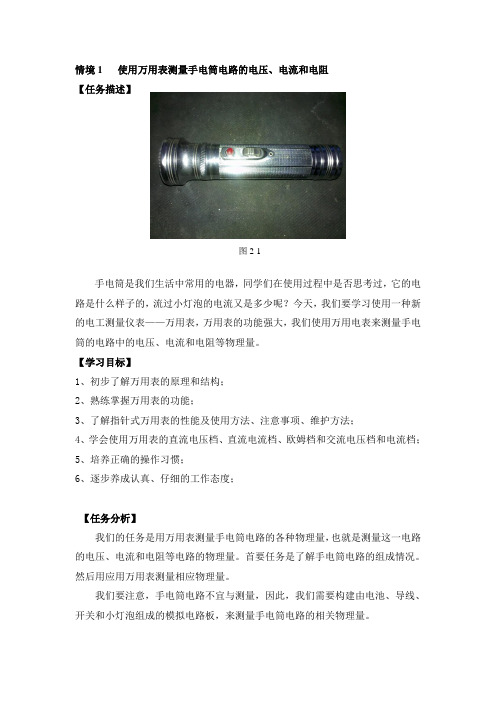

情境1 使用万用表测量手电筒电路的电压、电流和电阻 【任务描述】手电筒是我们生活中常用的电器，同学们在使用过程中是否思考过，它的电路是什么样子的，流过小灯泡的电流又是多少呢？今天，我们要学习使用一种新的电工测量仪表——万用表，万用表的功能强大，我们使用万用电表来测量手电筒的电路中的电压、电流和电阻等物理量。
