电气设备安装单元工程施工质量验收评定
表
1. 施工单位信息
- 施工单位名称:
- 施工负责人:
- 项目名称:
- 项目地址:
2. 安装单元工程信息
- 设备名称:
- 规格型号:
- 安装位置:
- 施工日期:
3. 施工质量验收标准
3.1 安装标准
- 设备的安装是否符合设计要求:
- 安装位置是否合理:
- 安装过程中是否保护设备的外壳不受损坏:
3.2 接线标准
- 设备的接线是否符合电气工程相关标准:
- 接线端子是否牢固可靠:
- 接线标志是否清晰可辨认:
3.3 电气设备运行状态
- 设备接通电源后是否正常运行:
- 设备运行中是否有异常噪声:
- 设备运行过程中是否有异常振动:
3.4 安全保护装置
- 安全保护装置是否正常运行:
- 安全保护装置是否能及时识别并解决故障:- 安全保护装置是否具备报警功能:
4. 评定结果
- 综合上述检查项,评定结果为:合格 / 不合格
5. 施工单位负责人意见
- 负责人姓名:
- 评定签字:
- 评定日期:
6. 监理单位负责人意见- 负责人姓名:
- 监理签字:
- 监理日期:
7. 项目负责人意见
- 负责人姓名:
- 评定签字:
- 评定日期:。
2表639.5六氟化硫(SF6)断路器安装单元工程安装质量验收评定表表639.5 六氟化硫(SF6)断路器单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项目检验结果六氟化硫(SF6)断路器外观外观检查主控项目一般项目六氟化硫(SF6)断路器安装主控项目一般项目六氟化硫(SF6)断路器气体的充注及管理主控项目一般项目六氟化硫(SF6)断路器电气试验及操作试验主控项目一般项目施工单位自评意见安装质量检验主控项目项,全部符合本标准的质量要求;一般项目项,与本标准有微小出入的项,所占比率为%。
质量要求操作试验或试运行符合本标准的要求,操作试验或试运行出现故障,单元工程质量等级为。
(签字,加盖公章)年月日监理单位意见安装质量检验主控项目项,全部符合本标准的质量要求;一般项目项,与本标准有微小出入的项,所占比率为%。
质量要求操作试验或试运行符合本标准的要求,操作试验或试运行出现故障,单元工程质量等级为。
(签字,加盖公章)年月日表639.5-1 六氟化硫(SF6)断路器外观单元工程(部分)质量检查表编号:日期:分部工程名称单元工程名称安装内容安装单位开/完工日期年月日~年月日项次检验项目质量标准检验结果检验人(签字))主控项目1 外观1.零部件及配件齐全、无锈蚀和损伤、变形;2.绝缘部件无变形、受潮、裂纹和剥落,绝缘良好;3.瓷套表面光滑无裂纹、缺损,瓷套与法兰的结合面粘合牢固、密实、平整;2充干燥气体的运输单元或部件1.气体【六氟化硫(SF6)、氮气(N2)或干燥气体】有检测报告,质量合格;2.其气体压力值符合产品技术文件要求3 操作机构零件齐全,轴承光滑无卡涩,铸件无裂纹、焊接良好一般项目1并联电阻、电容器及合闸试验技术数值符合产品技术文件要求2密度继电器、压力表有产品合格证明和校验报告检查意见:主控项目共项,其中符合本标准质量要求项;一般项目共项,其中符合本标准质量要求项,与本标准有微小出入项。

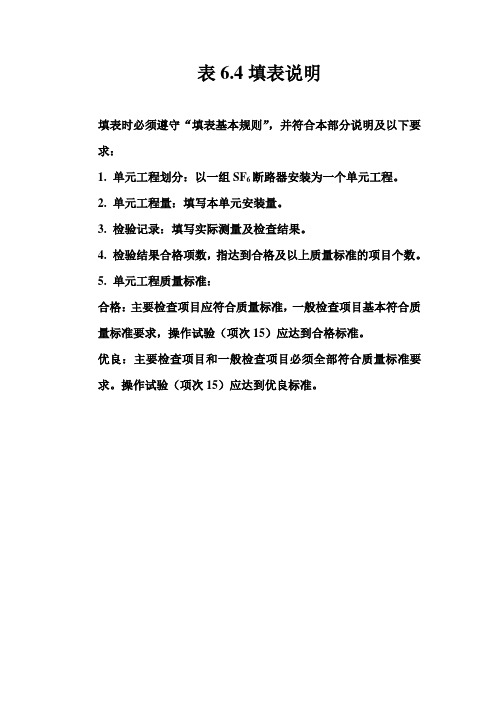

表6.4填表说明
填表时必须遵守“填表基本规则”,并符合本部分说明及以下要求:
1.单元工程划分:以一组SF6断路器安装为一个单元工程。
2.单元工程量:填写本单元安装量。
3.检验记录:填写实际测量及检查结果。
4.检验结果合格项数,指达到合格及以上质量标准的项目个数。
5.单元工程质量标准:
合格:主要检查项目应符合质量标准,一般检查项目基本符合质量标准要求,操作试验(项次15)应达到合格标准。
优良:主要检查项目和一般检查项目必须全部符合质量标准要求。
操作试验(项次15)应达到优良标准。
发电电气设备安装工程单元工程质量验收评定表(共有91个表)本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》(SL 638—2013)编制。
本标准适用于大中型水电站发电电气设备安装工程中,下列电气设备安装工程单元工程质量验收评定.-—额定电压为26KVA及以下电压等级的发电电气一次设备安装工程;—-水电站通信系统安装工程;小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。
《水利水电工程单元工程施工质量验收评定表》(以下简称《评定表》)是检验与评定施工质量的基础资料,也是进行工程维修和事故处理的重要参考。
工程竣工验收后,《评定表》归档长期保存.因此,对《评定表》的填写,作如下基本规定:1 单元工程划分应符合下列规定:(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位,根据本标准要求,共同划分单元工程。
(2)建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程.(3)划分结果应以书面形式报送质量监督机构备案。
2。
单元工程安装质量验收评定,应在单元工程检验项目的检验结果、试运转达到本标准要求,并具备完整安装记录的基础上进行。
3。
单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责,其规格宜采用国际标准A4(210mmX297mm)验收评定表一式4份,备查资料一式2份,其中验收评定及备查资料各1份应由监理单位保存,其余应由施工单位保存。
4. 《评定表》应使用蓝色或黑色墨水钢笔填写,不得使用圆珠笔、铅笔填写。
5。
文字。
应按国务院颁布的简化汉字书写.字迹应工整、清晰.6.数字和单位。
数字使用阿拉伯数字(1、2、3、…、9、0)。
单位使用国家法定计量单位,并以规定的符号表示(如:MPa、m、m3、t、…)。

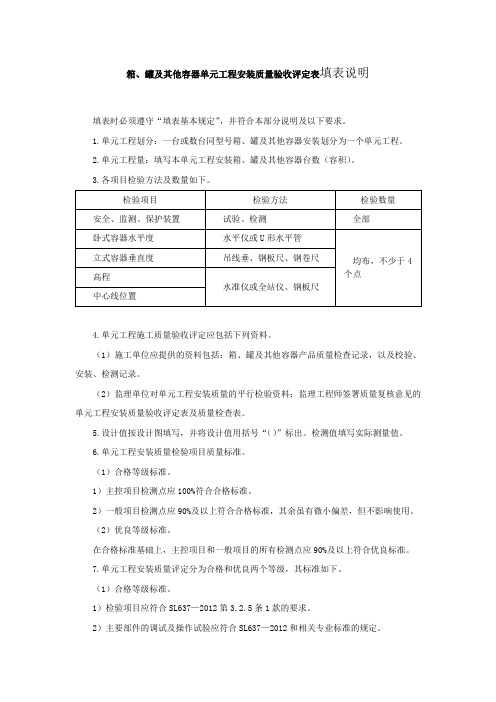

箱、罐及其他容器单元工程安装质量验收评定表填表说明
填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求。
1.单元工程划分:一台或数台同型号箱、罐及其他容器安装划分为一个单元工程。
2.单元工程量:填写本单元工程安装箱、罐及其他容器台数(容积)。
3.各项目检验方法及数量如下。
4.单元工程施工质量验收评定应包括下列资料。
(1)施工单位应提供的资料包括:箱、罐及其他容器产品质量检查记录,以及校验、安装、检测记录。
(2)监理单位对单元工程安装质量的平行检验资料;监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5.设计值按设计图填写,并将设计值用括号“()”标出。
检测值填写实际测量值。
6.单元工程安装质量检验项目质量标准。
(1)合格等级标准。
1)主控项目检测点应100%符合合格标准。
2)一般项目检测点应90%及以上符合合格标准,其余虽有微小偏差,但不影响使用。
(2)优良等级标准。
在合格标准基础上,主控项目和一般项目的所有检测点应90%及以上符合优良标准。
7.单元工程安装质量评定分为合格和优良两个等级,其标准如下。
(1)合格等级标准。
1)检验项目应符合SL637—2012第3.2.5条1款的要求。
2)主要部件的调试及操作试验应符合SL637—2012和相关专业标准的规定。
3)各项报验资料应符合SL637—2012的要求。
(2)优良等级标准。
在合格等级标准基础上,有70%及以上的检验项目应达到优良标准,其中主控项目应全部达到优良标准。

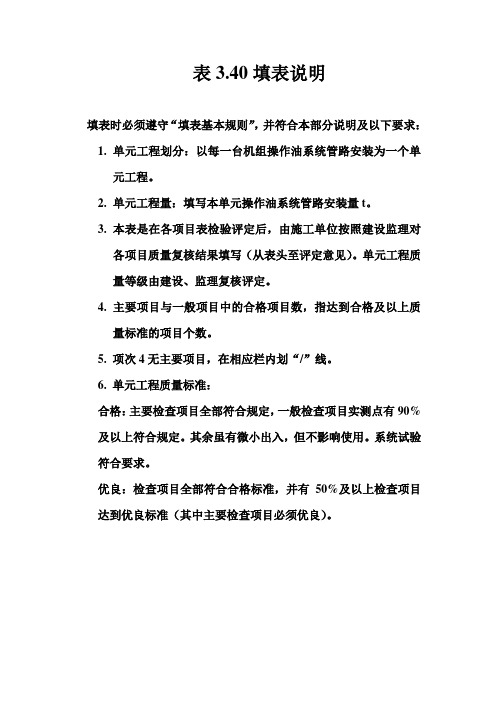

表3.40填表说明
填表时必须遵守“填表基本规则”,并符合本部分说明及以下要求:1.单元工程划分:以每一台机组操作油系统管路安装为一个单
元工程。
2.单元工程量:填写本单元操作油系统管路安装量t。
3.本表是在各项目表检验评定后,由施工单位按照建设监理对
各项目质量复核结果填写(从表头至评定意见)。
单元工程质量等级由建设、监理复核评定。
4.主要项目与一般项目中的合格项目数,指达到合格及以上质
量标准的项目个数。
5. 项次4无主要项目,在相应栏内划“/”线。
6. 单元工程质量标准:
合格:主要检查项目全部符合规定,一般检查项目实测点有90%及以上符合规定。
其余虽有微小出入,但不影响使用。
系统试验符合要求。
优良:检查项目全部符合合格标准,并有50%及以上检查项目达到优良标准(其中主要检查项目必须优良)。
工程六氟化硫(SF6)断路器安装单元工程质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期项目检验结果外观主控项目一般项目安装主控项目一般项目气体的管理及充注主控项目一般项目电气试验及操作试验主控项目施工单位自评意见安装质量检验主控项目项,全部符合SL638-2013质量要求;一般项目项,与SL638-2013有微小出入的项,所占比率为%。
质量要求操作试验或试运行符合SL638-2013的要求,操作试验或试运行出现故障。
单元工程安装质量等级评定为:。
(签字,加盖公章)年月日监理单位意见安装质量检验主控项目项,全部符合SL638-2013质量要求;一般项目项,与SL638-2013有微小出入的项,所占比率为%。
质量要求操作试验或试运行符合SL638-2013要求,操作试验或试运行出现故障。
单元工程安装质量等级评定为:。
(签字,加盖公章)年月日·····························装······················订······················线····························表8.1。
表 5.12 电气接地装置安装单元工程质量评定表填表说明表5.12 电气接地装置安装单元工程质量评定表填表说明填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求。
1.单元工程划分:室内、室外装置各为一个单元工程。
2.单元工程量:填写本单元安装量。
3.检验记录:填写实际检验结果。
隐蔽部分以中间验收检查记录为准。
4.检验结果:合格项目数指达到合格及以上质量标准的项目个数。
5.单元工程质量标准。
合格:接地装置外露部分的主要检查项目应达到质量标准,一般检查项目基本符合质量标准。
交接验收过程中,发现的缺陷已进行补救处理,并符合验收要求。
优良:接地装置外露部分的主要检查项目和一般检查项目必须全部达到质量标准,交接验收过程中,各验收项目均应达到《规范》和设计要求。
水利水电工程表5.12 电气接地装置安装单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目质量标准检验记录结论1 一般规定接地体和接地线的规格、接地装置的布置均应符合设计要求。
接地工程的隐蔽部分应经中间检查和验收,检查、验收记录应完整2 接地装置敷设符合设计规定3 △明敷接地线的安装符合设计规定4 △接地装置的连接符合设计规定5 避雷针(线、带)的接地符合设计规定6 △接地装置电阻测量接地电阻符合设计要求检验结果共检验项,合格项,其中优良项,优良率% 评定意见质量等级主要检查项目全部符合质量标准,一般检查项目质量标准。
交接验收过程中,测量人年月日施工单位年月日建设(监理)单位年月日水利水电工程表5.12 电气接地装置安装单元工程质量评定表(例表)单位工程名称发电厂房单元工程量厂内接地网14000m2分部工程名称电气一次设备安装施工单位×××水电安装公司单元工程名称、部位厂房接地装置安装检验日期×年×月×日项次检查项目质量标准检验记录结论1 一般规定接地体和接地线的规格、接地装置的布置均应符合设计要求。
总体安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求。
1.单元工程划分:灯泡式发电机的总体安装划分为一个单元工程。
2.单元工程量:填写本单元工程发电机安装量(t)。
3.各项目检验方法及数量如下。
4.单元工程施工质量验收评定应包括下列资料。
(1)施工单位应提供的资料包括:安装质量项目的安装调整记录和试验记录,并由责任人签认。
(2)监理单位对单元工程安装质量的平行检验资料;监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5.《水轮发电机组安装技术规范》(GB/T8564—2003)。
第11.4.5条:以水轮机转轮与转轮室之间的轴向中心线为基准,调整定、转子轴向磁力中心。
当定子铁心长度小于1.5m时,定、转子的磁力中心偏差应小于1mm;当定子铁心长度大于1.5m时,定、转子磁力中心偏差应小于2mm。
6.设计值按设计图填写,并将设计值用括号“()”标出。
检测值填写实际测量值。
7.单元工程安装质量检验项目质量标准。
(1)合格等级标准。
1)主控项目检测点应100%符合合格标准。
2)一般项目检测点应90%及以上符合合格标准,其余虽有微小偏差,但不影响使用。
(2)优良等级标准。
在合格标准基础上,主控项目和一般项目的所有检测点应90%及以上符合优良标准。
8.单元工程安装质量评定分为合格和优良两个等级,其标准如下。
(1)合格等级标准。
1)检验项目应符合SL636—2012第3.2.5条1款的要求。
2)主要部件的调试及操作试验应符合SL636—2012和相关专业标准的规定。
3)各项报验资料应符合SL636—2012的要求。
(2)优良等级标准。
在合格等级标准基础上,有70%及以上的检验项目应达到优良标准,其中主控项目应全部达到优良标准。
表6.5填表说明
填表时必须遵守“填表基本规则”,并符合本部分说明及以下要求:
1.单元工程划分:以一套组合电器为一个单元工程。
2.“单元工程名称、部位”应填写六氟化硫组合电器安装,XXkV
开关站(或变电站)X间隔(或X条线路)。
3.“单元工程量“应填写一套组合电器。
4.“检验记录”的填写应按各条的质量标准要求,认真填写检查(检验)的实际情况。
要求文字述说精练明了,具体准确,数据真实。
在“质量标准”栏中注有“符合产品技术要求”、“符合标准规定”者,不能一概填写“符合产品技术要求”,“符合标准规定”,均应填写产品要求的技术指标,标准规定的技术指标,实际测量的技术数据或试验(检验、校验、合格证书)报告编号。
采用文字述说的检查项目,可将检查(检验)结果记录,统一自编号,在“检验记录”栏中填入自编号码。
具体要求可按照下列各项检查(检验)内容填写。
(1)主要检查项目有:
①“项4”填写产品技术要求的误差。
检查测量的水平误差
数据,不超过产品技术要求。
②“项5”填写充入SF6气体的检验数据(或检验报告编号)。
(2)一般检查项目有:
①“项1”填写所有元件、附件及专用工具齐全、完好。
瓷
件及绝缘件无变形、受潮、裂纹。
②“项2”可填写所有元件完整无损。
紧固螺栓齐全、无松
动。
各元件气室密封符合要求,接地体及支持架接地牢固可靠。
密度继电器及压力表经检验合格(或填校验报告编号)。
③“项3”填写产品规定元件装配编号,元件组装的误差。
检查元件装配编号,元件组装的误差值。
元件间的闭锁装置动作正确可靠,辅助切换接点接触良好,动作正确可靠。
接地线连接可靠,未构成闭合顺路。
螺栓紧固力矩符合产品规定。
导电回路表面平整、清洁、接触紧密,载流部分的表面无凹陷、毛刺。
④“项6”填写产品要求的电阻,试验测量的电阻值。
⑤“项7”填写产品出厂的试验电压,试验时外施工频试验
电压,耐压时间,试验无异常。
⑥“项8”填写各气室总充气量,测量漏气的时间和漏气量,
计算年漏气率(%)。
(3)操动试验(检查试验记录):
①“项9”可填写符合“标准6”的要求,组合电器动作正
常。
②操动试验“合格”与“优良”标准应符合“标准6”
(SDJ249.6-1988第5.0.4条)的要求。
5.“检查项目结论”填写,按“检验记录”栏中记载,确定该检
查项目为“合格”或“优良”。
1.单元工程质量标准:
合格:主要检查(检验)项目应达到质量标准,一般检查(检验)项目基本符合质量标准要求(系指虽与“标准6”有微小出入,但不影响安全运行和设计效益)。
操作试验应达到质量标准的合格要求。
优良:主要检查(检验)项目和一般检查(检验)项目均应全部达到质量标准。
操作试验应达到质量标准的优良要求。
