wincc客户机服务器

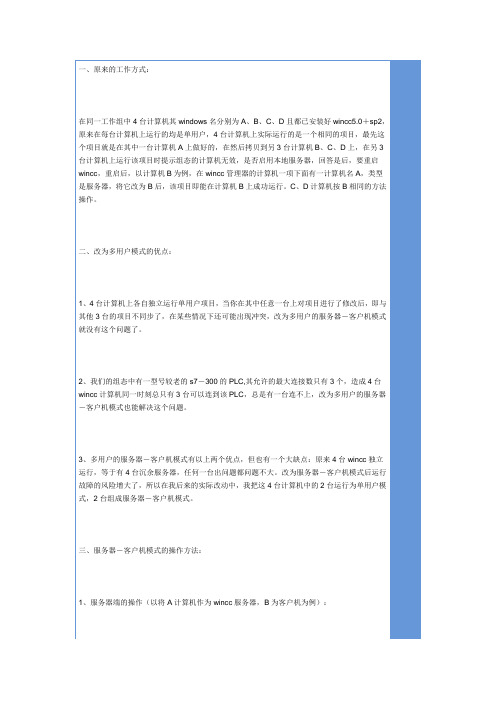

一、原来的工作方式：在同一工作组中4台计算机其windows名分别为A、B、C、D且都已安装好wincc5.0＋sp2，原来在每台计算机上运行的均是单用户，4台计算机上实际运行的是一个相同的项目，最先这个项目就是在其中一台计算机A上做好的，在然后拷贝到另3台计算机B、C、D上，在另3台计算机上运行该项目时提示组态的计算机无效，是否启用本地服务器，回答是后，要重启wincc，重启后，以计算机B为例，在wincc管理器的计算机一项下面有一计算机名A，类型是服务器，将它改为B后，该项目即能在计算机B上成功运行。

C、D计算机按B相同的方法操作。

二、改为多用户模式的优点：1、4台计算机上各自独立运行单用户项目，当你在其中任意一台上对项目进行了修改后，即与其他3台的项目不同步了，在某些情况下还可能出现冲突，改为多用户的服务器－客户机模式就没有这个问题了。

2、我们的组态中有一型号较老的s7－300的PLC,其允许的最大连接数只有3个，造成4台wincc计算机同一时刻总只有3台可以连到该PLC，总是有一台连不上，改为多用户的服务器－客户机模式也能解决这个问题。

3、多用户的服务器－客户机模式有以上两个优点，但也有一个大缺点：原来4台wincc独立运行，等于有4台沉余服务器，任何一台出问题都问题不大。

改为服务器－客户机模式后运行故障的风险增大了，所以在我后来的实际改动中，我把这4台计算机中的2台运行为单用户模式，2台组成服务器－客户机模式。

三、服务器－客户机模式的操作方法：1、服务器端的操作（以将A计算机作为wincc服务器，B为客户机为例）：在A计算机上运行wincc，选择项目（项目树的根），右击鼠标，选择属性，在项目的属性页上可看到现在项目还是单用户，点下拉箭头，更改为多用户，确定，会提示重启wincc，重启后，在项目树的计算机一项下现在还只有计算机A，属性为服务器，右击鼠标选择新建计算机，添加计算机B,属性选择为客户机（如果你还想有更多的客户机，均要在此添加），对添加的计算机B,右击它设置属性，设定方法和单用户下相同，要注意的是添加的客户机计算机其语言一般默认为德语，一定要改为和服务器相同，不然在客户端运行后画面上的文字会显示为“？”。

1服务器客户机结构概述1.1 服务器客户机结构的介绍WinCC客户机/服务器结构（Client/Server结构，以下简称C/S结构）是一种在网络基础上，以数据库管理为后援，以微机为工作站的系统结构。

这种结构将任务合理分配到客户机端和服务器端，降低了系统的通讯开销，充分的利用了两端硬件环境优势。

WinCC可组态含有多个客户机和服务器的C/S系统，从而更有效地操作和监控大型系统，通过在多个服务器中分配操作和监控任务，平衡了服务器的使用率，从而使性能得到更大的改善。

图1 图21.2 与操作系统的兼容性对于安装，必须满足操作系统和软件组态的某些要求，不同版本的WinCC服务器客户机与操作系统的兼容性参考以下链接：87957161.3 服务器客户机结构的限制条件服务器端：每台WinCC服务器上都必须安装“WinCC Server”授权客户机端：根据需求可以分为客户机，Web客户机和瘦客户机。

表11) 中央归档服务器会被视为一个服务器。

但它无法被同时当作操作单元使用。

2) 如果服务器也作为操作单元使用，则此服务器的客户机数目会减少到四个。

3) 混合组态：32 个客户机+ 3 个Web 客户机4) 混合组态：50 个Web 客户机+ 1 个WinCC 客户机（也适合工程用途）2 服务器客户机结构组态介绍2.1 服务器客户通讯前提> 网络连接正常客户机/服务器系统中所有计算机都必须通过网络（局域网）相互连接。

可以通过Ping命令查看通讯是否正常最好使用ping <计算机名称>来查看通讯是否正常因为IP地址和计算机名称的映射需要通过NETBIOS解析完成，在某些情况下ping IP地址并不能确保整体网络连接正常，更多信息请参考Microsoft MSDN相关文档连接正常如下图：图3> 分配Windows用户权限服务器客户机使用相同的用户名（推荐）服务器端用户◊本地用户和组◊管理工具◊1）点击Windows开始菜单图42）创建一个新用户或者使用默认Administrator,为用户分配Administrators，SIMATIC HMI和SQLServer2005MSSQLUSER$<计算机名称>$WinCC三个用户组。

WinCC服务器/客户端计算机安装步骤：
1、服务器在挂2块相同硬盘时，确认出厂是否做raid,如果没有可以做成raid0
2、进入BIOS，把硬盘选项设置为兼容模式。

3、在建立好磁盘阵列后，通过windows2003server安装盘安装系统。

4、安装服务器的硬件（显卡、网卡等）驱动程序，添加stat模式驱动，成功
后可以在BIOS中改为串口硬盘启动。

5、打开控制面板，在添加和删除程序中添加windows系统组件，选中消息队列
6、安装数据库MQ_SQL2005A_WinCC.
7、安装WinCC V6.2 SP2 ASIA,安装过程中要勾选“过程控制”组件。

8、安装SIMATIC NET2006.
9、安装授权。

10、安装windows系统补丁包。

11、安装L2级中间件客户端程序，HMI组件安装文件（NERCAR HMI.msi）.
[Data Server]
IPAddr = “10.1.0.158”修改成L2服务器的IP地址。

Port = 9210
[Local Server]
IPAddr = “10.1.0.151” //修改成本机的IP地址，粗轧为151，精轧为153，卷取为155。

如有多个网卡，则必须填写L2过程服务器通讯网卡的IP地址，否则无法建立正常连接。

[RecvMemQue]
RecvMemount = 512 //默认即可
[SendMemQue]
RecvMemount = 1024 //默认即可
保存关闭文件
对于客户端PC机，安装过程要简单一些，只需执行上述3~10步即可（客户端安装windows XP 操作系统）。

wincc服务器客户机设置WinCC服务器客户机设置本文档将详细介绍WinCC服务器客户机设置的步骤和配置要求。

通过该文档，您将能够正确地设置WinCC服务器和客户机之间的通信，并获得服务器的远程访问权限。

⒈硬件要求⑴服务器：一台或多台WinCC服务器，具备足够的处理能力和存储空间。

⑵客户机：用于远程访问服务器的计算机，需要具备WinCC客户机软件和足够的网络带宽。

⒉WinCC服务器设置⑴安装WinCC服务器软件：根据安装向导，将WinCC服务器软件安装在服务器上。

⑵配置通信：打开WinCC服务器软件的配置工具，根据实际情况配置服务器与PLC或其他设备之间的通信。

⑶设置远程访问权限：通过配置工具设置服务器的远程访问权限，包括IP地质、端口号和访问密码等。

确保服务器只允许授权的客户机进行访问。

⒊WinCC客户机设置⑴安装WinCC客户机软件：根据安装向导，将WinCC客户机软件安装在客户机上。

⑵配置通信：打开WinCC客户机软件的配置工具，配置客户机与服务器之间的通信参数，包括服务器IP地质和端口号等。

⑶远程访问设置：通过WinCC客户机软件的设置界面，输入服务器的IP地质和访问密码，确保客户机可以远程连接服务器。

⒋远程访问WinCC服务器⑴启动WinCC客户机软件：在客户机上启动WinCC客户机软件，并输入正确的服务器IP地质和访问密码。

⑵可视化界面：通过客户机软件，您可以访问服务器上的WinCC可视化界面，实时监控和控制PLC或其他设备。

⒌附件本文档无涉及附件。

⒍法律名词及注释本文档无涉及法律名词及注释。

求，WINCC6.2组建客户机服务器的步骤及相关资料。

最好两台服务器冗余，4个客户机。

建议你采用PCS7方式，如果用STEP7+WinCC方式，在客户端会有一些小问题。

1.CS架构简略方法如下：如A、B两台电脑，A为服务器,B为客户机1.它们的网络配置在同一个局域网,最好是一个用户组;2.把这两台电脑的系统登陆用户名和密码设置得完全一样;3.在B机里新建一个客户机类型的项目;4.激活A机的WINCC运行系统,在B机的"服务器数据"这里右击,选择装载,选择网上邻居,然后搜索到A机,以及A机上的.MCP文件,将其装载进来即可.如果需要做多台客户机,也是一样的步骤.冗余没做过,不好意思.2.服务器冗余：参考：/service/answer/solution.asp?Q_id=3130 2&cid=10321、wincc实现服务器授权，在服务器端除了基本的WINCC的RC或者RT的基本包之外，还需要安装wincc的服务器插件和冗余插件，并且需要安装相应的授权。

2、客户端需要安装最小点数的WINCC RT128就可以。

3、相关的资料：WinCC组态手册3:包含服务器和冗余的方法介绍/download/Html/download.aspx?Downl oadID=2003&TreeID=9&URL=%2fdownload%2fUpload%2fAS%2fmanu al%2fN0275.pdfWinCC选项手册：包含冗余和服务器的选件功能介绍/download/Html/download.aspx?Downl oadID=2000&TreeID=9&URL=%2fdownload%2fUpload%2fAS%2fmanu al%2fN0273.pdfSIMATIC PCS7 V6.1 操作员站的客户机/服务器结构以及冗余服务器配置（更新版） ,PCS7中包含wincc，所以配置差不多，你可以参考一下。

wincc服务器客户机设置1.简介本文档旨在详细介绍WinCC服务器客户机设置的步骤和操作方法。

2.环境要求在开始设置之前，请确保您已满足以下环境要求：●已安装WinCC服务器软件●确保服务器和客户机连接正常●确保您具有管理员权限3.设置服务器3.1 安装WinCC服务器1.WinCC服务器软件并运行安装程序。

2.按照安装向导的指引完成安装过程。

3.在安装过程中，选择所需的组件和功能，并按照提示完成安装。

3.2 配置服务器参数1.打开WinCC服务器软件，并登录管理员账号。

2.在服务器设置中，配置服务器的IP地质、端口号和其他必要的参数。

3.根据实际需求，设置服务器的安全性选项和权限设置。

4.保存并应用服务器设置。

4.设置客户机4.1 安装WinCC客户机软件1.WinCC客户机软件并运行安装程序。

2.按照安装向导的指引完成安装过程。

3.在安装过程中，选择所需的组件和功能，并按照提示完成安装。

4.2 配置客户机参数1.打开WinCC客户机软件，并登录管理员账号。

2.在客户机设置中，配置服务器的IP地质、端口号和其他必要的参数。

3.根据实际需求，设置客户机的显示选项和权限设置。

4.保存并应用客户机设置。

5.客户机连接服务器在客户机上启动WinCC客户机软件，并输入服务器的IP地质和端口号，连接按钮以建立与服务器的连接。

6.维护和管理在使用过程中，您可以进行以下维护和管理操作：●添加或删除客户机●更改服务器设置●调整客户机的权限和显示选项7.故障排除如果在设置或使用过程中遇到任何问题，可参考WinCC服务器和客户机的帮助文档进行故障排除。

8.附件本文档不涉及附件。

9.法律名词及注释本文档不涉及法律名词及注释。

Client/Server实验客户机/服务器系统分为多用户系统和分布式系统。

多用户系统是指多个客户机访问一个服务器；分布式系统式一台客户机可以访问多台服务器。

接下来分别介绍多用户系统和分布式系统的组态。

多用户系统服务器组态对于多用户系统，可组态多个客户机，用于显示运行系统中一个服务器的视图，客户机专门接收一个服务器的数据，没有任何单独的组态。

1.在服务器上创建类型为“多用户项目”的新项目2.在服务器上组态必须的项目数据（画面、归档、变量……）3.包括要组态的客户机或在服务器的计算机列表中要进行远程监视的客户机4.给客户机分配操作权限，以启动远程组态5.激活服务器上的数据包自动导入功能6.在服务器项目中组态客户机属性（起始画面、锁定组合键……）服务器上创建新项目在服务器上新建项目，打开WinCC项目管理器，新建类型为“多用户项目”的新项目。

在此项目中创建变量、画面、报警、变量归档等，具体如下：变量：建立外部变量，放在TCP/IP通道下，状态指示M0.0~M1.7，按钮操作M2.0~M3.7，报警M4.0~M4.7，数据记录MD6~MD18（建4个32位浮点数变量）画面：main1.pdl---换面切换按钮，画面窗口，用来切换画面maininterface1.pdl---输入/输出域，显示变量的值（状态指示、按钮操作）；组态按钮来控制按钮变量（M0.0~M0.7、M2..0~M2.7）alarm1.pdl---输入/输出域，显示报警变量的值并可以修改；报警控件trend1.pdl---输入/输出域，显示浮点数的值并可以做修改；趋势图控件main2.pdl---换面切换按钮，画面窗口，用来切换画面maininterface2.pdl---输入/输出域，显示变量的值（状态指示、按钮操作）；组态按钮来控制按钮变量（M1.0~M1.7、M3.0~M3.7）alarm2.pdl---输入/输出域，显示报警变量的值并可以修改；报警控件trend2.pdl---输入/输出域，显示浮点数的值并可以做修改；趋势图控件报警：在报警记录里组态各个报警变量归档：4个浮点数进行归档在计算机列表中注册客户机1.在WinCC项目管理器中，选择“计算机”，然后选择弹出式菜单条目“新建计算机…”2.输入具有访问当前服务器权限的计算机名称所有具有访问当前服务器权限的计算机都要注册到服务器计算机列表中，本实验用两台计算机做客户机。

wincc客户机服务器WinCC客户机服务器范本一.介绍1.1 目的本文档提供了关于WinCC客户机服务器的详细信息和使用指南，旨在帮助用户正确地安装、配置和管理WinCC客户机服务器。

1.2 范围本文档适用于使用WinCC客户机服务器的系统管理员和终端用户。

它包括了有关WinCC客户机服务器的整体架构、功能、要求等信息，并提供了操作指南和最佳实践。

二.WinCC客户机服务器概述2.1 定义WinCC客户机服务器是一种软件组件，可用于将WinCC服务器功能部署到多个终端客户机上，以实现集中控制和监视。

它允许用户通过网络远程访问和操作WinCC服务器。

2.2 架构WinCC客户机服务器采用分布式架构，包括一个中央服务器和多个客户机。

中央服务器负责数据存储和处理，而客户机提供用户界面和操作功能。

2.3 功能WinCC客户机服务器具有以下主要功能：- 远程访问：允许用户通过网络远程访问WinCC服务器，并实时查看和操作数据。

- 多用户支持：支持多个用户同时访问和操作WinCC服务器，提高工作效率。

- 数据同步：自动同步中央服务器和客户机之间的数据，确保数据一致性。

- 告警和通知：提供实时告警和通知功能，帮助用户及时处理异常情况。

- 安全性：采用强大的安全机制，保护系统免受未经授权的访问和攻击。

三.安装与配置3.1 硬件需求在安装WinCC客户机服务器之前，必须满足以下最低硬件需求：- 操作系统：Windows Server 2012或更高版本- 处理器：2 GHz或更高- 内存：4 GB或更高- 存储空间：至少20 GB的可用空间3.2 软件安装按照以下步骤安装WinCC客户机服务器：1. WinCC客户机服务器安装文件。

2. 运行安装文件，按照安装向导的指示进行操作。

3. 在安装过程中选择所需的组件和功能。

4. 等待安装完成。

3.3 配置在成功安装WinCC客户机服务器后，需要进行以下配置步骤：1. 启动WinCC客户机服务器控制台。

Wincc服务器及客户端的设置Wincc是一款流行的工业自动化控制系统，其服务器和客户端的设置对于系统的正常运行至关重要。

下面将分别介绍Wincc服务器和客户端的设置方法。

一、Wincc服务器设置1、安装Wincc服务器软件首先需要在计算机上安装Wincc服务器软件，根据操作系统的不同，选择合适的版本进行安装。

在安装过程中，需要选择正确的安装路径和配置选项。

2、创建新的Wincc项目在Wincc服务器软件安装完成后，可以创建一个新的Wincc项目。

在创建项目时，需要选择与系统匹配的版本和模板，并设置好项目名称和存储路径。

3、配置通信连接在Wincc项目中，需要配置通信连接，以确保服务器和客户端之间的数据传输。

可以选择串口、以太网等通信方式，并设置好相应的通信参数。

4、配置报警记录和历史数据记录Wincc支持配置报警记录和历史数据记录，以便更好地监控和控制系统的运行。

在服务器设置中，可以定义报警阈值、报警时间范围等参数，并设置历史数据的存储路径和时间范围。

二、Wincc客户端设置1、安装Wincc客户端软件在计算机上安装Wincc客户端软件，根据操作系统的不同，选择合适的版本进行安装。

在安装过程中，需要选择正确的安装路径和配置选项。

2、连接Wincc服务器在Wincc客户端软件中，需要输入Wincc服务器的IP或域名，并设置好相应的通信参数，以便与服务器建立连接。

3、配置监控画面和报警确认在Wincc客户端中，可以配置监控画面和报警确认方式，以便更好地监控和控制系统的运行。

可以定义监控画面的显示方式、报警确认方式等参数，并设置报警声音和显示方式。

4、配置历史数据查询和报表生成Wincc支持历史数据查询和报表生成功能，以便更好地分析和处理系统的运行数据。

在客户端设置中，可以定义历史数据的查询方式、报表生成方式等参数，并设置相应的查询条件和时间范围。

Wincc服务器及客户端的设置是工业自动化控制系统中不可或缺的一环。

05.2005 目录在线帮助的发行版WinCC中的客户机-服务器系统i 1 2 3 4 4.1 在服务器上创建新项目 (8)4.2 如何在计算机列表中注册客户机 (9)4.3 如何组态操作员授权 (10)4.4 如何组态数据包导出 (12)4.5 在服务器项目中组态客户机 (16)5 5.1 在客户机上创建新项目 (20)5.2 组态导入数据包 (22)5.3 如何组态标准服务器 (26)5.4 如何组态首选服务器 (28)5.5 组态客户机起始画面 (31)5.6 显示来自不同服务器的画面 (33)5.7 组态客户机上的画面变化 (34)5.8 使用来自不同服务器的数据 (36)5.9 显示来自不同服务器的消息 (37)5.10 组态多个服务器消息的消息顺序报表 (38)6 6.1 启动服务器 (43)6.2 启动客户机 (44)6.3 使用具有多个网卡的服务器时的特殊通讯特性 (44)6.4 关闭服务器 (45)6.5 关闭客户机 (46)7 7.1 如何访问子网外的计算机 (48)7.2 从多个客户机访问项目 (50)7.3 如何打开一个要进行编辑的项目 (51)7.4 如何编辑服务器项目画面 (53)7.5 如何激活项目 (54)7.6 如何取消激活项目 (55)8 目录05.2005 在线帮助的发行版ii WinCC中的客户机-服务器系统05.2005 WinCC中的客户机-服务器系统在线帮助的发行版WinCC中的客户机-服务器系统1 1 可使用WinCC 来组态含有多个客户机和服务器的客户机-服务器系统，从而更有效地操作和监控大型系统。

把对过程进行操作和监控的任务分配到多个服务器上，既减少了单个服务器的使用率，又能使系统的性能得到改善。

此外，WinCC同样适用于具有复杂的技术或拓扑结构的系统。

客户机-服务器系统应用实例：�6�1 对于大型系统，需要多个用于监视和操作的工作站客户机来完成同一个任务。

05.2005 目录在线帮助的发行版WinCC中的客户机-服务器系统i 1 2 3 4 4.1 在服务器上创建新项目 (8)4.2 如何在计算机列表中注册客户机 (9)4.3 如何组态操作员授权 (10)4.4 如何组态数据包导出 (12)4.5 在服务器项目中组态客户机 (16)5 5.1 在客户机上创建新项目 (20)5.2 组态导入数据包 (22)5.3 如何组态标准服务器 (26)5.4 如何组态首选服务器 (28)5.5 组态客户机起始画面 (31)5.6 显示来自不同服务器的画面 (33)5.7 组态客户机上的画面变化 (34)5.8 使用来自不同服务器的数据 (36)5.9 显示来自不同服务器的消息 (37)5.10 组态多个服务器消息的消息顺序报表 (38)6 6.1 启动服务器 (43)6.2 启动客户机 (44)6.3 使用具有多个网卡的服务器时的特殊通讯特性 (44)6.4 关闭服务器 (45)6.5 关闭客户机 (46)7 7.1 如何访问子网外的计算机 (48)7.2 从多个客户机访问项目 (50)7.3 如何打开一个要进行编辑的项目 (51)7.4 如何编辑服务器项目画面 (53)7.5 如何激活项目 (54)7.6 如何取消激活项目 (55)8 目录05.2005 在线帮助的发行版ii WinCC中的客户机-服务器系统05.2005 WinCC中的客户机-服务器系统在线帮助的发行版WinCC中的客户机-服务器系统1 1 可使用WinCC 来组态含有多个客户机和服务器的客户机-服务器系统，从而更有效地操作和监控大型系统。

把对过程进行操作和监控的任务分配到多个服务器上，既减少了单个服务器的使用率，又能使系统的性能得到改善。

此外，WinCC同样适用于具有复杂的技术或拓扑结构的系统。

客户机-服务器系统应用实例：�6�1 对于大型系统，需要多个用于监视和操作的工作站客户机来完成同一个任务。

一、普通服务器与客户机通讯设置：软件环境与运行条件：一．服务器预装Microsoft Windows 2003 Server系统，客户机预装Windows XP 系统即可。

（SP2）二．均装配WINCC6.2 SP2三．服务器允许远程控制，并配备密码。

四．服务器，客户机在同一局域网内，IP无冲突。

五．防火墙关闭。

步骤：1．服务器WINCC，新建一个“多用户项目”，打开“用户管理器”，选择“远程激活”，“远程组态”。

2．在“Administrator group”右键“添加用户”。

名称与客户机名称一致，这是将来客户机远程启动服务器画面的条件。

3．在服务器WINCC内“计算机”，“添加新计算机”，名称与客户机名称一致4．在服务器上完成WINCC画面的设计，完成后，在“服务器数据”右键“创建”，生成新的服务器数据。

5．在客户机上，新建一个WINCC“客户机项目”，在“服务器数据”右键“装载”以导入服务器数据。

6．为客户机选择一个运行WINCC时的起始画面：“计算机”，“属性”，“图形运行系统”，“起始画面”栏“浏览”选择服务器上创建的画面为起始画面。

7．除了可以在客户机上直接运行服务器画面以外，还可以在客户机项目内创建新的画面，连接到服务器的变量，也是采用服务器上的变量。

8．可以在客户机“资源管理器”的“Simatic Shell”目录下选择服务器画面，右键“远程激活”，输入用户名和密码以激活服务器画面。

二、OPC接口通讯设置软件环境与运行条件跟上面一样。

本环节主要在客户机上操作。

步骤：1．确保服务器的WINCC项目中，组态有一个“有符号16位数”数据类型的内部变量，并且服务器WINCC项目在激活状态下。

2．在客户机建立一个单用户项目，在“变量管理”内，右键，“添加新的驱动程序”，“opc.chn”。

在“OPC Groups”右击，打开“系统参数”。

在“工作组”，查找所要连接的OPC服务器。

3．选择好服务器名称，在显示的列表中选择“OPCserver.WINCC”，单击“浏览服务器”，过滤标准对话框显示。

1 服务器客户机结构概述1.1 服务器客户机结构的介绍WinCC客户机/服务器结构（Client/Server结构，以下简称C/S结构）是一种在网络基础上，以数据库管理为后援，以微机为工作站的系统结构。

这种结构将任务合理分配到客户机端和服务器端，降低了系统的通讯开销，充分的利用了两端硬件环境优势。

WinCC可组态含有多个客户机和服务器的C/S系统，从而更有效地操作和监控大型系统，通过在多个服务器中分配操作和监控任务，平衡了服务器的使用率，从而使性能得到更大的改善。

图1 图21.2 与操作系统的兼容性对于安装，必须满足操作系统和软件组态的某些要求，不同版本的WinCC服务器客户机与操作系统的兼容性参考以下链接：87957161.3 服务器客户机结构的限制条件服务器端：每台WinCC服务器上都必须安装“WinCC Server”授权客户机端：根据需求可以分为客户机，Web客户机和瘦客户机。

表11) 中央归档服务器会被视为一个服务器。

但它无法被同时当作操作单元使用。

2) 如果服务器也作为操作单元使用，则此服务器的客户机数目会减少到四个。

3) 混合组态：32 个客户机+ 3 个Web 客户机4) 混合组态：50 个Web 客户机+ 1 个WinCC 客户机（也适合工程用途）2 服务器客户机结构组态介绍2.1 服务器客户通讯前提> 网络连接正常客户机/服务器系统中所有计算机都必须通过网络（局域网）相互连接。

可以通过Ping命令查看通讯是否正常最好使用ping <计算机名称>来查看通讯是否正常因为IP地址和计算机名称的映射需要通过NETBIOS解析完成，在某些情况下ping IP地址并不能确保整体网络连接正常，更多信息请参考Microsoft MSDN相关文档连接正常如下图：图3> 分配Windows用户权限服务器客户机使用相同的用户名（推荐）服务器端用户◊本地用户和组◊管理工具◊1）点击Windows开始菜单图42）创建一个新用户或者使用默认Administrator,为用户分配Administrators，SIMATIC HMI和SQLServer2005MSSQLUSER$<计算机名称>$WinCC三个用户组。

WinCC服务器与客户机的配置与下载服务器：1.打开服务器项目（Server_FM），在Computer中添加客户机，操作如图：右键添加计算机，键入所需要的客户机的名称。

2.生成server data，操作如下：点击Generate server data。

3.下载路径的选择，操作如图：点击Object Properties。

点击Target OS and Standby OS Computer中的Search。

点击Network选择从网络寻找路径。

点击Browse选择路径。

在网络中找到相应的路径位置，点击OK。

路径配置完成。

4.配置完成，下载服务器程序。

点下载按钮进行下载。

客户机：1.添加客户机，操作如下：在WinCCClie中Insert一个SIMATIC PC Station。

点击Rename修改为客户机的计算机名。

添加一个WinCC Client应用程序。

编译并保存。

完成。

2.打开Client，配置变量，操作如下：添加新组，“CIS_HMI”。

添加变量“CIS_INIT”。

Name处键入名称。

变量添加完成。

3.客户机分辨率配置，操作如下：点击OS-ProjectEditor，选择相应分辨率，点击OK完成配置。

4.Server Data的创建，操作如下：点击Assign OS server。

勾选对应的Server Data，点击OK。

5.客户机下载路径配置：配置路径，与服务器方法相同。

（请看服务器路径配置方法）6.复制程序需要的头文件，操作如下：将服务器中的library和PAS文件夹拷贝到每一个新建的客户机相应位置中。

7.最后对每个添加的客户机进行下载，并最后进行备份，完成客户机和服务器的配置。

WINCC服务器与客户端通信配置WINCC服务器与客户端通信配置本文档旨在提供关于WINCC服务器与客户端通信配置的详细信息。

本文列出了配置步骤，注意事项以及所需附件的说明。

⒈确认WINCC服务器与客户端的网络连通性⑴检查服务器和客户端是否在同一个网络中⑵确保服务器和客户端的IP地质、子网掩码和网关配置正确⑶确认防火墙设置允许服务器和客户端之间的通信⒉配置WINCC服务器⑴在WINCC服务器上安装必要的软件和驱动程序⑵打开WINCC配置工具，并选择要配置的服务器⑶添加服务器的IP地质和端口号⑷配置服务器的安全设置，例如用户名和密码⑸保存配置并启动WINCC服务器⒊配置WINCC客户端⑴在WINCC客户端上安装必要的软件和驱动程序⑵打开WINCC配置工具，并选择要配置的客户端⑶添加服务器的IP地质和端口号⑷配置客户端的安全设置，例如用户名和密码⑸保存配置并启动WINCC客户端⒋测试通信连接⑴在WINCC客户端上打开监控界面⑵确认与服务器的连接状态⑶测试与服务器的通信功能，例如读取数据或发送控制命令⑷确认通信是否成功，并记录可能出现的错误信息附件：附件1：WINCC服务器配置文件示例附件2：WINCC客户端配置文件示例法律名词及注释：⒈IP地质：互联网协议地质的缩写，用于在网络中确定设备的唯一标识符。

⒉子网掩码：用于将一个IP地质划分为网络地质和主机地质的一组二进制位。

⒊网关：网络中连接不同子网的设备，通常是一个路由器。

⒋防火墙：用于保护计算机网络安全的设备或软件，用于限制、监控和过滤数据包的流动。

此配置是在WIN7/Windows2008server系统下，使用Step75.5版本和WINCC7.0SP3版本来配置服务器和客户端的。

1．首先安装操作系统和Step7 5.5+SP2，WINCC7.0+SP3，WINCC选择安装专家模式。

2．将所有的计算机包括工程师站，服务器和客户机的用户名都选用administrator，密码都设置成一样。

3．将系统防火墙关闭。

4．配置Windows系统，将administrator放置在SIMATIC HMI，Administrators 和SQLServer2005MSSQLUser$(计算机名)$WINCC组下，如果没有在任一个组可以使用以下方式添加：5．设置服务器和客户机硬盘共享，在安全里添加SIMATIC HMI用户名，并选择Full Control模式。

并在共享的选择高级共享将硬盘共享，并配置允许Full Control模式。

共享就配置完成了，对应的硬盘符上出现一个共享的图标，系统就配置完成了。

6．以下配置WINCC项目。

在工程师站的程序包中插入已有参考项目的HMI 的服务器程序包和Client OS程序包。

7．配置WINCC服务器项目现在路径。

8．配置Client OS项目下砸路径9．服务器生成server data10．OS Client配置服务器10．打开OS Client项目检查计算机属性设置，初始画面，屏幕设置，用户授权等是否正确。

11. 将HMI_Server 程序下载到服务器并运行后，这里HMI_Server的Computer里不用再添加任何的Client了。

将HMI_Client 下载到客户机，就可以在线画面了。

Client的包也可以在工程师站打开并运行，可以用来事先检查项目运行是否正常，然后再进行下载。

12. 如果OS在Assign OS Server时出现unknown状态，先将勾去掉，然后点击OK，在进到HMI Server项目中将server data删除掉，再重新生成一次server data，然后在OS中Assign一下就又能到步骤9的状态了。
