xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。
4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。
（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。
（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。
（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。
第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。
3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。
4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。
6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。
1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
2. 设备搬运2.1 设备运输：由起重工作业，电工配合。
根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。
2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。
2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。

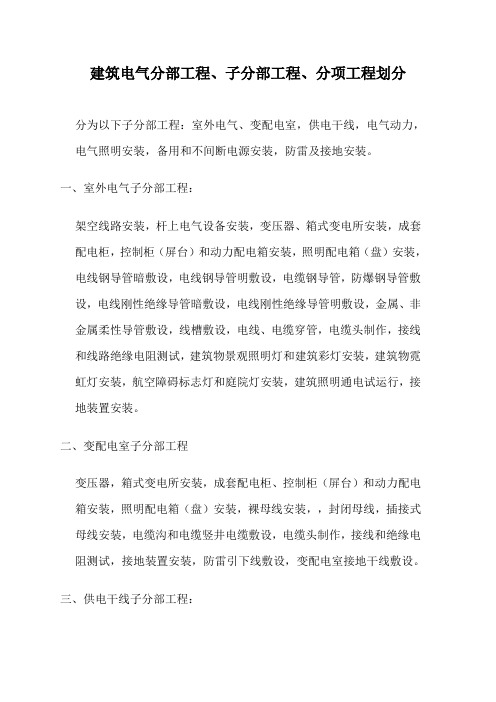

建筑电气分部工程、子分部工程、分项工程划分分为以下子分部工程：室外电气、变配电室，供电干线，电气动力，电气照明安装，备用和不间断电源安装，防雷及接地安装。
一、室外电气子分部工程：架空线路安装，杆上电气设备安装，变压器、箱式变电所安装，成套配电柜，控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线、电缆穿管，电缆头制作，接线和线路绝缘电阻测试，建筑物景观照明灯和建筑彩灯安装，建筑物霓虹灯安装，航空障碍标志灯和庭院灯安装，建筑照明通电试运行，接地装置安装。
二、变配电室子分部工程变压器，箱式变电所安装，成套配电柜、控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，裸母线安装，，封闭母线，插接式母线安装，电缆沟和电缆竖井电缆敷设，电缆头制作，接线和绝缘电阻测试，接地装置安装，防雷引下线敷设，变配电室接地干线敷设。
三、供电干线子分部工程：裸母线安装，封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设和线槽敷线，电线电缆穿管，电缆头制作，接线和线路绝缘电阻测试。
四、电气动力。
成套配电柜、控制柜（屏台）和动力配电箱安装，低压电动机，电热器及电动执行机构检查接线，低压电气电力设备试验和试运行，电缆架安装和桥架内电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿，电缆头制作，接线和线路绝缘电阻测试，插座安装接线，风扇安装。
五、电气照明安装：成套配电柜、控制柜（屏台）和动力照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿管，钢索配线，电缆头制作，接线和线路绝缘电阻测试，变通灯具安装，专用灯具安装，建筑物景物灯安装，航空障碍灯具安装，照明开关安装，插座安装接线，风扇安装，建筑照明试运行。
审、报验表工程名称：太和县富民路安置区工程编号：07050101001致：浙江同舟建设管理有限公司（项目监理机构）我方已完成地下车库 1-10/S-AN轴配电箱安装工作，经自检合格，请予以审查、验收。
附件：□隐蔽工程质量检验资料□检验批质量检验资料：成套配电柜、控制柜（台、箱）和配电箱（盘）安装检验批质量验收记录□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。
□所报检验批的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意进行下道工序。
□检验批的技术资料基本齐全，且基本符合要求，因□砂浆/□混凝土试块强度试验报告未出具，暂同意进行下道工序施工，待□砂浆/□混凝土试块试验报告补报后，予以质量认定。
□所报分项工程的各检验批的验收资料□完整/□不完整，且□全部/□未全部达到合格要求，经现场检测、核查□合格/□不合格。
□纠正差错后再报。
项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
审、报验表工程名称：太和县富民路安置区工程编号：07050101002致：浙江同舟建设管理有限公司（项目监理机构）我方已完成地下车库10-16/S-AV轴配电箱安装工作，经自检合格，请予以审查、验收。
附件：□隐蔽工程质量检验资料□检验批质量检验资料：成套配电柜、控制柜（台、箱）和配电箱（盘）安装检验批质量验收记录□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改配电柜安装监理控制要点及措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes配电柜安装监理控制要点及措施(标准版)（一）施工质量事前监理控制1.设备、材料、成品和半成品进场应按规定进行检验，检验结论应有记录，符合相关技术标准的规定，才能在施工中应用。
2.安装电工、焊工、起重吊装工和电气调试人员等，应按有关要求持证上岗。
3.安装和调试用各类计量器具，应检定合格，使用时在有效期内。
4.外观检查：有铭牌、柜内元器件无损坏丢失，接线无脱落脱焊。
5.埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物合格，才能安装柜、屏、台。
6.室内外落地动力配电箱的基础验收合格，且对埋入基础的电线导管、电缆导电导管进行检查，才能安装箱体。
7.墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），在抹灰前预留和预埋了暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。
8.接地（PE）或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入试运行。
（二）施工质量事中监理控制1.柜（盘）安装（1）基础型钢安装①调直型钢。
将有弯的型钢调直，然后，按图纸要求预制加工基础型钢梁，并刷好防锈漆。
②按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片时最多不能超过三片。
然后，将基础型钢梁、预埋铁件、垫片用电焊焊牢。
成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）与控制柜安装
分项工程质量验收记录（统表2）
电缆电线导管敷设分项工程质量验收记录DQ1.4
电线电缆敷设分项工程质量验收记录DQ1.4
电缆头制作接线与线路绝缘测试分项工程质量验收记录DQ1.4
配电箱、柜安装分项工程质量验收记录DQ1.4
灯具安装分项工程质量验收记录DQ1.4
插座开关风扇安装分项工程质量验收记录DQ1.4
建筑照明通电试运行分项工程质量验收记录DQ1.4
桥架安装分项工程质量验收记录DQ1.4
接地装置安装分项工程质量验收记录DQ1.4
防雷接地引下线敷设分项工程质量验收记录DQ1.4
接闪器安装分项工程质量验收记录DQ1.4
等电位安装分项工程质量验收记录DQ1.4。
成套配电柜控制柜台箱和配电箱盘安装前言成套配电柜控制柜、台箱和配电箱盘是工业生产中必需的电气配电设备，广泛应用于各种场合，如工厂、矿山、交通、市政等。
本文将介绍成套配电柜控制柜、台箱和配电箱盘的安装步骤和注意事项，以及安装前的准备工作。
准备工作1. 环境条件成套配电柜控制柜、台箱和配电箱盘的安装环境应该满足以下要求：•温度在-5℃至+40℃之间；•环境湿度不超过50%；•无可腐蚀性气体和有害气体；•无明显振动和冲击。
2. 工具和材料进行安装时，需要准备以下工具和材料：•手电钻；•安装螺丝和螺母；•安装螺栓和螺钉；•螺丝刀；•手套；•笔记本电脑或手持终端等辅助设备。
3. 设备检查在安装前，需要对配电柜控制柜、台箱和配电箱盘进行检查，确保设备正常，相关配件也要检查是否齐全。
步骤1. 箱体安装首先需要将成套配电柜控制柜、台箱和配电箱盘的箱体按照要求安装在指定位置上，安装时应注意以下事项：•底座的水平度检查；•箱体之间的垂直度检查；•箱体的间隙要求如何。
2. 安装配线结构安装箱体后，要根据不同的应用场合，安装不同的配线结构，包括隔板、垫片、导引架等。
具体安装步骤如下：•按照设计要求安装隔板和垫片；•根据安装要求，将配线架和导引架安装到位；•连接配线架和导引架，并确保连接牢固可靠。
配线是成套配电柜控制柜、台箱和配电箱盘的重要部分，必须按照设计要求进行配线，具体步骤如下：•按照电气图纸连接各种电器元件；•安装密封环和接线端子，并确保连接牢固可靠；•进行接线之前，需要检查连接线的质量和绝缘性。
4. 电源连接电源连接是成套配电柜控制柜、台箱和配电箱盘的关键步骤，必须按照要求连接电源，在连接电源前需注意以下事项：•安装与电源用电情况相符的保险；•使用电气表检查电源电压和频率是否符合要求；•在安全空气开关中安装并连接电源导管；•确保接线牢固可靠，避免电气事故发生。
5. 调试安装完成后，需要对成套配电柜控制柜、台箱和配电箱盘进行调试，确保设备正常运行。
