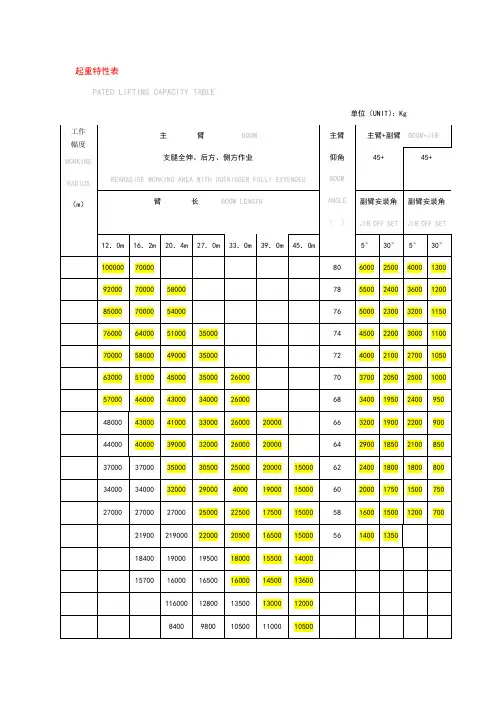

起重特性表
PATED LIFTING CAPACITY TABLE
单位（UNIT）：Kg
63007800820085009000
6000660072007500
5000520058006200
420048005200
38004300
31003600
2900
说明（NOTE）：
以上作业工况均为支腿全伸，不允许在不打支腿的情况下吊重。
表中粗线以上数值是由起重机的结构强度所决定的，粗线以下数值是由起重机整机稳定性所决定的。
打好第五支腿时，表中数值适用于圆周360°作业。
表中所列额定起重量为最大允许值，并包括吊钩重量（100吨吊钩重815Kg，60吨吊钩重560Kg，6吨吊钩重180Kg）和其他吊具的重量。
表中所给幅度值，是指吊载后吊钩中心到回转中心的水平距离。
当实际臂长和工作幅度在两数值之间时，应按最大臂长和幅度值确定起重量。
在副臂伸出的情况下使用主臂作业时，额定起重量不仅要扣除吊具的重量，还要扣除2250Kg。
T吊车性能表QAY400全地面起重机亮点简介1、成熟的全地面油气悬挂系统，及一、二、三、六、七全桥转向，二、三、六、七桥驱动模式。
底盘转向灵活、驱动力强劲。
2、独有的“U”形截面5节吊臂，自重轻、强度大，承载力更强。
3、先进的嵌入式臂头，结构件强度大，下滑块面积变大，受力状况更好，伸缩更加平稳，可有效防止吊臂在侧载后的扭转现象。
4、成熟、先进的单缸插销伸缩系统。
5、独有的自装卸、多组合平衡重系统。
6、独有的“副起重臂辅助动力安装装置”专利技术。
7、整车智能化检测故障自诊断系统。
8、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。
9、液压硬管采用进口卡套密封，杜绝泄露和老化。
QAY400全地面起重机技术规格伸缩臂式全路面起重机型号QAY400最大额定起重量：400t一、起重机底盘部分1、底盘部分徐工设计、制造，豪华全宽驾驶室，7桥底盘，驱动/转向模式为14×8×10。
其中2、3、6、7桥驱动，1、2、3、6、7桥转向。
1.1、车架徐工设计、制造，防扭转箱型结构，进口高强度钢材制造。
支腿箱体位于2桥和3桥之间以及车架后端，具有前后牵引挂钩。
1.2、底盘发动机制造商：德国奔驰；型号：OM502LA.Ⅲ/5；型式：电控、V形八缸、水冷却、增压中冷、电喷、柴油发动机；环保性：环境排放符合国III标准（GB17691-2005）；燃料箱容量：约500L。
1.3、动力传动系统1.3.1、变速箱美国Allison 、4800SP型自动操纵变速箱，由液压变矩器、闭锁离合器、行星变速器组成，5个前进档和1个倒退档，稳定、可靠。
1.3.2、分动箱德国ZF，分动箱输出扭矩大，两档。
装有应急转向油泵，当车辆失去动力被拖动时，实现转向助力。
1.3.3、车桥德国凯斯兰、高强度桥。
第一桥：单胎，转向但不驱动；第二桥：单胎，转向、驱动；第三桥：单胎，转向、驱动；第四桥：单胎，不转向也不驱动；第五桥：单胎，不转向也不驱动；第六桥：单胎，转向、驱动；第七桥：单胎，转向、驱动；1.3.4、传动轴端面齿联结式传动轴，传递扭矩大。
各种吨数汽车吊性能表8吨汽车起重机性能表
20吨汽车吊机额定性能表
25吨汽车起重机起重性能表（主臂）
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
25吨汽车起重机起重性能表（副臂）
30吨汽车起重机性能表（一）
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
30吨汽车起重机性能表（二）
注：1、若副臂在工作位置，但仍用主臂吊装，主臂的起重性能应相应的减去1.4t 2、使用副臂吊装时，主臂的角度不得大于45，否则将倾翻
50吨汽车起重机性能表（主表）
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定) 50吨汽车起重机性能表（副臂）
80吨汽车起重机起重性能表(一)
80吨汽车起重机起重性能表(二)
120吨汽车起重机起重性能表
150吨汽车起重机性能表(一)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
150吨汽车起重机性能表(二)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)。

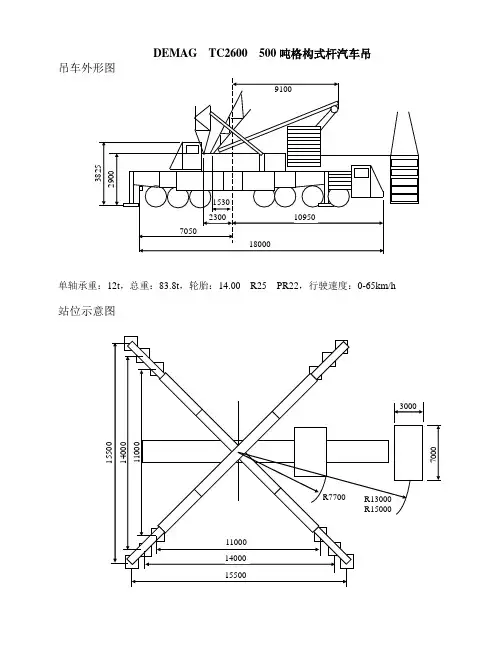

DEMAG TC2600 500吨格构式杆汽车吊吊车外形图单轴承重：12t，总重：83.8t，轮胎：14.00 R25 PR22，行驶速度：0-65km/h 站位示意图主车尺寸转弯半径路基板尺寸：6000×2600，需处理的地域面积：11000×7600，C15毛石（30%掺入）混凝土基础，深度2500。
压力扩散角38.6°，单支腿最大载荷小于300吨。
臂杆组合形式SSL：主臂+超起工作速度（无级变速）吊钩★双钩可分解为单钩。
风速及风压性能表依据的数值：风速：9.8m/s，许用风压：60N/m2，载荷的迎风面积取：1.2m2/t。
使用中不得超过下表的数据：通常按许用风压60N/m2，载荷的迎风面积取：1.0m2/t计算。
风压×面积=风压×面积风速=SQR（风压×1.6）DEMAG TC2600 500吨格构式汽车吊臂杆参数杆型：717-01，支腿范围：15.5×15.5m，配重：148tSH主臂最大支腿载荷305tSH主臂最大支腿载荷301tSH主臂最大支腿载荷333tSH主臂最大支腿载荷TC2600型500吨格构式杆汽车吊轻型主臂起重性能表杆型：717-01，支腿范围：15.5×15.5m，配重：148t以上3表SW主臂+付臂最大支腿载荷300t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径15m，超起配重0-250t支腿范围：15.5×15.5m，配重：149t，最大支腿载荷324t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径15m，超起配重0-250t支腿范围：15.5×15.5m，配重：149t，最大支腿载荷324t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径15m，超起配重0-250t支腿范围：15.5×15.5m，配重：149t，最大支腿载荷324t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径15m，超起配重0-250t支腿范围：15.5×15.5m，配重：149t，最大支腿载荷324t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径13m，超起配重0-225t支腿范围：14×14m，配重：149t，最大支腿载荷342t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径13m，超起配重0-225t支腿范围：14×14m，配重：149t，最大支腿载荷342t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径13m，超起配重0-225t支腿范围：14×14m，配重：149t，最大支腿载荷342t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径13m，超起配重0-225t支腿范围：14×14m，配重：149t，最大支腿载荷342t超起回转半径13m，超起配重0-225t支腿范围：14×14m，配重：149t，最大支腿载荷342t超起回转半径13m，超起配重0-225t支腿范围：14×14m，配重：149t，最大支腿载荷342t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径13m，超起配重0-225t支腿范围：11×11m，配重：129t，最大支腿载荷342t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径13m，超起配重0-225t支腿范围：11×11m，配重：129t，最大支腿载荷342t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径13m，超起配重0-225t支腿范围：11×11m，配重：129t，最大支腿载荷342t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，超起回转半径13m，超起配重0-225t支腿范围：11×11m，配重：129t，最大支腿载荷342t超起回转半径13m，超起配重0-225t支腿范围：11×11m，配重：129t，最大支腿载荷342t超起回转半径13m，超起配重0-225t支腿范围：11×11m，配重：129t，最大支腿载荷342t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷333t主臂长：42m，主臂角度：85°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷333t主臂长：42m，主臂角度：85°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷333t主臂长：48m，主臂角度：85°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-175t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷333t主臂长：54m，主臂角度：85°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-150t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷333t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-100t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷333t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-100t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷333t主臂角度85°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷318t主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷318t主臂长：48m，主臂角度：75°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷318t主臂长：54m，主臂角度：75°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷318t主臂长：60m，主臂角度：75°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷318t主臂长：66m，主臂角度：75°主臂杆型：717-01，超起支撑杆型：617-01/612-02，超起支撑杆长：30m，付臂杆型：617-01超起回转半径13m，超起配重0-200t支腿范围：14(15.5)×14(15.5)m，配重：149t，最大支腿载荷318t主臂角度：75°。
