射线检测底片上各种影像的识别 后附评片口诀
射线检测底片上各种影像的识别1、照相影像形成的原理同样强度的射线入射，厚的地方底片黑度小，薄的地方黑度大。
2、焊缝结构的形象分析（1）单面焊：底片上面只有两条边界。
(图1)（2）单面焊双面成型：底片上面有四条边界，中间两条间距较小。
(图2) （3）带垫板焊缝：四条边界，且最外面两条边界清晰整齐。
(图2)图1.单面焊图2.带垫板单面焊（4）双面焊：四个边界，且左右两条边界相隔较近，甚至可能有部分重合。
(图3) (图4)图3.双面焊图4.双面焊3、焊接方法的影像分析（1）手工电弧焊：呈现鱼鳞纹，边界变化明显。
(图5)（2）自动焊：鱼鳞纹不明显，且边界变化平缓。
（3）氩弧焊：焊缝中间有颜色很淡的亮斑。
(图6)图5.手工电弧横焊图6.自动焊4、焊接位置影响分析（1）横焊：多条焊缝组成，容易区别。
(图7)（2）立焊：鱼鳞纹较密，且焊缝宽度较大，存在亮斑。
(图8)图7.横焊图8.立焊（3）仰焊：与立焊影像难区别，鱼鳞纹密度稍大于立焊，也存在亮斑。
(图9)图9.仰焊5、焊缝中常见缺陷影像分析（1）分析要点：形状、位置、黑度。
（2）常见缺陷：气孔、夹渣、未焊透、未熔合、裂纹、钨夹渣。
其中未焊透、未熔合、裂纹、钨夹渣不参加评定。
a、气孔：(图10)形状：圆形、椭圆形、斜气孔（弥散形气孔），特点是外部轮廓比较规则。
黑度：气孔黑度较大，由中心向四周减淡（大气孔）位置：一般位于焊道投影中心位置。
b、夹渣：(图11) (图12)形状：圆形（点状）、长条形，特点是外部不规则。
黑度：黑度分布比较均匀，且黑度较淡。
位置：一般分布在焊道投影中心线到融合线之间。
图10.气孔图11.夹渣图12.线状夹渣c、未焊透：定义：坡口面没有熔化，该位置没有金属填充物，此类缺陷称为未焊透。
未焊透分为根部未焊透和中间未焊透。
形状：一条直线（存在长度和宽度变化）边界整齐。
黑度：均匀黑色。
位置：在焊道投影中间位置。
d、未熔合：(图13)定义：坡口面未熔化，且有填充金属，此类缺陷称为未熔合缺陷。
射线评片技巧.

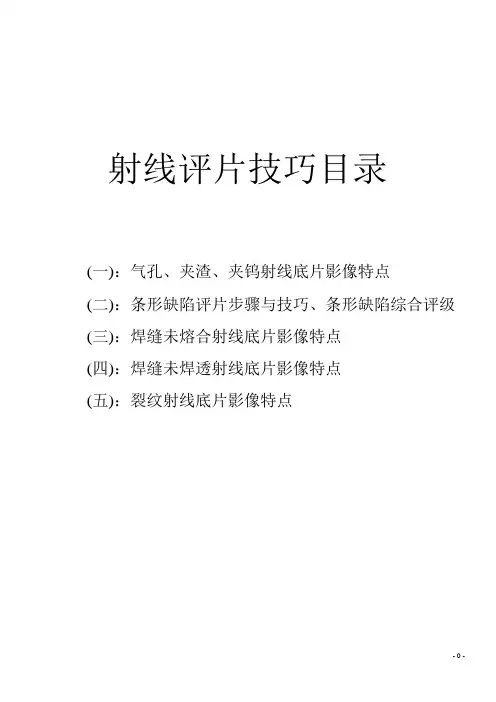

射线评片技巧目录(一)：气孔、夹渣、夹钨射线底片影像特点(二)：条形缺陷评片步骤与技巧、条形缺陷综合评级(三)：焊缝未熔合射线底片影像特点(四)：焊缝未焊透射线底片影像特点(五)：裂纹射线底片影像特点(一)：气孔、夹渣、夹钨射线底片影像特点按照JB/T4730-2005《承压设备无损检测》第2部分射线检测篇介绍，焊接接头中的缺陷按性质区分为裂纹、未熔合、未焊透、条形缺陷和圆形缺陷五类。
在《射线检测评片》栏目中将介绍该五类性质的缺陷成因、缺陷评片技巧、评级方法，分享在工作中遇见的射线检测案例。
本文介绍圆形缺陷（气孔、密集气孔、夹渣、夹钨）评片技巧和缺陷定量评级。
一、圆形缺陷的评片缺陷长宽之比小于等于3（L/N<=3），且非裂纹、未焊透和未熔合危害性缺陷。
对接接头焊缝常见的圆形缺陷包括圆形气孔、非金属夹渣、夹钨等性质缺陷。
圆形缺陷示意图1、气孔（1）气孔成因在《焊缝气孔形成机理及超声检测波形特性》文中详细介绍了焊缝气孔形成的原因。
气孔分为单个气孔和密集性气孔。
气孔降低了焊缝的金属致密性，降低焊接接头的强度、韧性等力学性能。
（2）气孔射线成像特点气孔内部充满气体，射线穿过气孔几乎不会形成材质衰减。
在射线底片上气孔呈暗色斑点，中心黑度较大。
单个气孔边缘较浅平滑过渡，轮廓规则较清晰，密集气孔成团状。
气孔大多是球形的，也可以有其它形状，气体的形状与焊接条件密切有关。
单个气孔缺陷密集性气孔2、非金属夹渣（1）夹渣成因焊缝夹渣形成原因主要有以下几点：•在焊接每层焊道层间清渣不干净；•焊接电流过小、焊接速度过快；•焊接操作过程不当；•母材坡口设计加工不当；•液态金属冷却速度过快等；第一条是焊缝产生夹渣的直接原因，第二到第五条原因是由于焊渣在液态金属中浮渣不及时而残留在焊缝中。
焊缝中存在非金属夹渣，当焊缝承受应力过程中在夹渣周围会形成裂纹扩展，裂纹发展到一定程度焊缝开裂。
夹渣严重降低了焊接件强度、韧性等力学性能。
焊缝射线照相底片的评判规律
焊缝射线照相底片的评判规律
一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
【特种设备高级考试】射线底片图谱
87
88
89
90
91
92
93
94
95
八、伪缺陷
96
97
98
99
100
101
102
103
（感谢锅炉信息网锅炉论坛－dingf 朋友提供）
2
一、表面缺陷
3
4
5
6
7
8
9
10
11
12
13
14
二、气孔
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
三、加渣
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
四、加钨
63
五、未焊透
64
65
66
67
68
69
7071ຫໍສະໝຸດ 72六、未熔合73
74
75
七、裂纹
76
77
78
79
80
81
82
83
84
85
86
焊缝射线照相底片的评判规律
一、 探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。 二、 评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。 三、 气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。 四、 咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。 五、 未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位*中间。 六、 内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。 七、 未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。 八、 横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。 九、 还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。 十、 有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。 十一、 未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。 十二、 危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。 十三、 夹渣评定莫着忙，分清圆形和条状，长宽相比 3 为界，大于 3 倍是条状。 十四、 气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。 十五、 多种缺陷大会合，分门别类先评级，2 类相加减去Ⅰ，3 类相加减Ⅱ级。 十六、 评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。 注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。 **指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
焊缝射线照相底片的评判规律

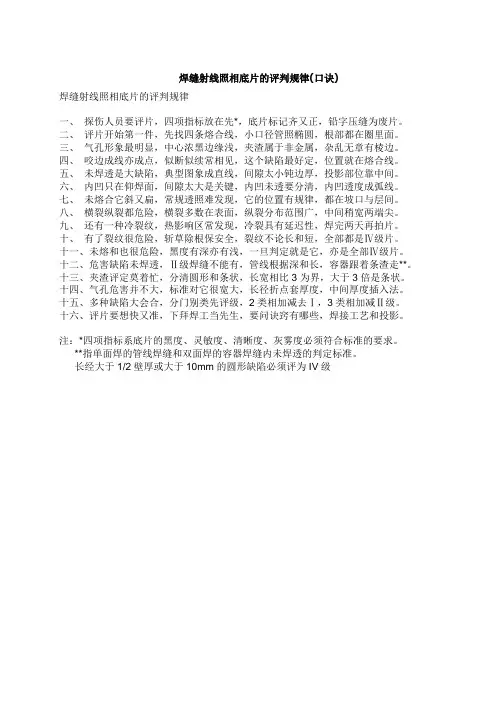

焊缝射线照相底片的评判规律(口诀)焊缝射线照相底片的评判规律一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
长经大于1/2壁厚或大于10mm的圆形缺陷必须评为IV级。

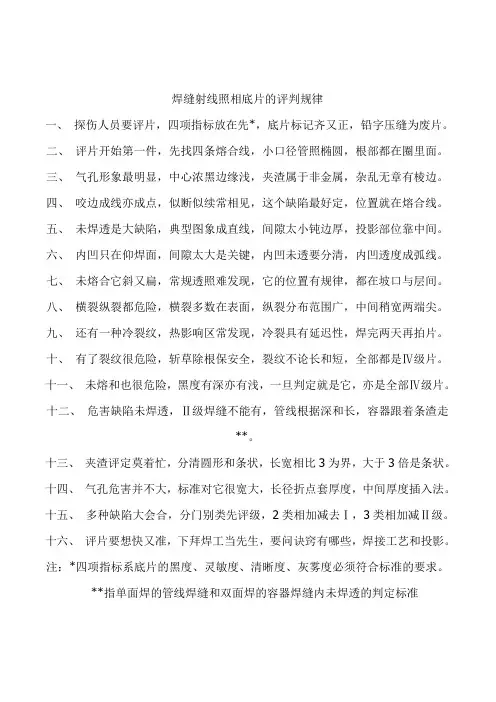

焊缝射线照相底片的评判规律
焊缝射线照相底片的评判规律一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准有网友来MAIL询问下列问题：现将解答过程贴上，也许有助于初学者掌握：题目是:一个钢焊缝,母材厚４mm,在３００的底片上发现了一组夹渣，在一条直线上，分别长３mm和２mm，间距１０mm，安ＪＢ－４７３０标准评级，答案是３级，我不知道过程是怎么样的，怎么得到这个结果．>首先该题条件不全，但并不影响解题，完整的解题应分为两部分，按JB4730-94标准，钢焊缝分为两部分，一则为对接焊缝，另一为钢管环缝，两者的判定条款不同。
无损检测射线底片缺陷评定
15
16
17
18
⑷未熔合：可分为坡口未熔合、焊道之间未熔合、单面焊根部 未熔合。 ①坡口未熔合：按坡口型式可分为V型坡口和U型坡口未熔合： A.V型（X）型坡口未熔合：常出现在底片焊缝影像两侧边缘区 域，呈黑色条云状，靠母材侧呈直线状（保留坡口加工痕迹）， 靠焊缝中心侧多为弯曲状（有时为曲齿状）。垂直透照时，黑 度较淡，靠焊缝中心侧轮廓欠清晰。沿坡口面方向透照时会获 得黑度大、轮廓清晰、近似于线状细夹渣的影像。在5×放大 镜观察仍可见靠母材侧具有坡口加工痕迹（直线状），靠焊缝 中心侧仍是弯曲状。该缺陷多伴随夹渣同生，故称黑色未熔合， 不含渣的气隙称为白色未熔合。垂直透照时，白色未熔合是很 难检出的。如图23所示。 B.U型（双U型）坡口未熔合：垂直透照时，出现在底片焊缝影 像两侧的边缘区域内，呈直线状的黑线条，如同未焊透影像， 在5X放大镜观察仍可见靠母材侧具有坡口加工痕迹（直线状）， 而靠焊缝中心侧可见有曲齿状（或弧状），并在此侧常伴有点 状气孔。黑度均匀，轮廓清晰，也常伴有夹渣同生，倾斜透照 19 时，形态和V型的相同，如图24所示。
2
1.2缺陷在底片上成像的基本特征
1.2.1圆形缺陷 ⑴气孔：在焊缝中常见的气孔可分为球状气孔、条状气孔和 缩孔。 球状气孔：按其分布状态可分为均布气孔、密集气孔、链状 气孔、表面气孔。球孔，在底片上多呈现为黑色小圆形斑点， 外形较规则，黑度是中心大，沿边缘渐淡，轮廓清晰可见。 单个分散出现，且黑度淡，轮廓欠清晰的多为表面气孔。密 集成群（5个以上/cm2）叫密集气孔，大多在焊缝近表面， 是由空气中氮气进入熔池造成。平行于焊缝轴线成链状分布 （通常在1cm长在线有4个以上，其间距均≤最小的孔径）称 为链状气孔，它常和未焊透同生。一群均匀分布在整个焊缝 中的气孔，叫均布气孔，见图10示。
射线评片技巧
射线评片技巧目录(一)：气孔、夹渣、夹钨射线底片影像特点(二)：条形缺陷评片步骤与技巧、条形缺陷综合评级(三)：焊缝未熔合射线底片影像特点(四)：焊缝未焊透射线底片影像特点(五)：裂纹射线底片影像特点(一)：气孔、夹渣、夹钨射线底片影像特点按照JB/T4730-2005《承压设备无损检测》第2部分射线检测篇介绍，焊接接头中的缺陷按性质区分为裂纹、未熔合、未焊透、条形缺陷和圆形缺陷五类。
在《射线检测评片》栏目中将介绍该五类性质的缺陷成因、缺陷评片技巧、评级方法，分享在工作中遇见的射线检测案例。
本文介绍圆形缺陷（气孔、密集气孔、夹渣、夹钨）评片技巧和缺陷定量评级。
一、圆形缺陷的评片缺陷长宽之比小于等于3（L/N<=3），且非裂纹、未焊透和未熔合危害性缺陷。
对接接头焊缝常见的圆形缺陷包括圆形气孔、非金属夹渣、夹钨等性质缺陷。
圆形缺陷示意图1、气孔（1）气孔成因在《焊缝气孔形成机理及超声检测波形特性》文中详细介绍了焊缝气孔形成的原因。
气孔分为单个气孔和密集性气孔。
气孔降低了焊缝的金属致密性，降低焊接接头的强度、韧性等力学性能。
（2）气孔射线成像特点气孔部充满气体，射线穿过气孔几乎不会形成材质衰减。
在射线底片上气孔呈暗色斑点，中心黑度较大。
单个气孔边缘较浅平滑过渡，轮廓规则较清晰，密集气孔成团状。
气孔大多是球形的，也可以有其它形状，气体的形状与焊接条件密切有关。
单个气孔缺陷密集性气孔2、非金属夹渣（1）夹渣成因焊缝夹渣形成原因主要有以下几点：•在焊接每层焊道层间清渣不干净；•焊接电流过小、焊接速度过快；•焊接操作过程不当；•母材坡口设计加工不当；•液态金属冷却速度过快等；第一条是焊缝产生夹渣的直接原因，第二到第五条原因是由于焊渣在液态金属中浮渣不及时而残留在焊缝中。
焊缝中存在非金属夹渣，当焊缝承受应力过程中在夹渣周围会形成裂纹扩展，裂纹发展到一定程度焊缝开裂。
夹渣严重降低了焊接件强度、韧性等力学性能。

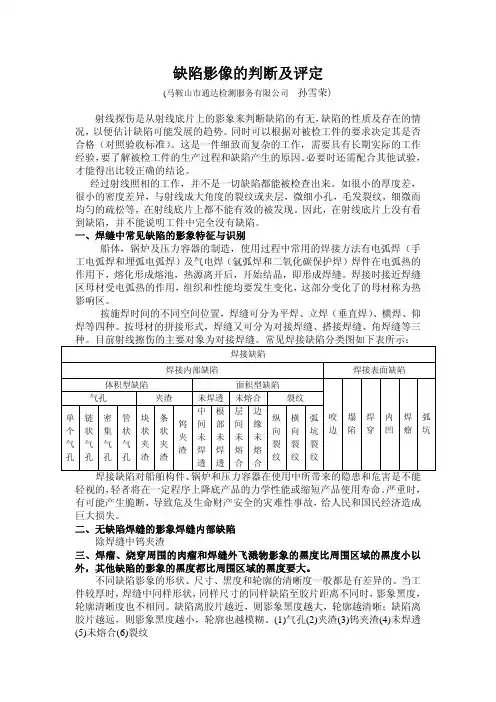

缺陷影像的判断及评定
未焊透
3
外咬边 透流
4
夹渣 内凹
5
层间未熔合 裂纹
6
根部未熔合 密集气孔
7
气孔 层间未熔合
8
裂纹 未焊透
9
钨夹渣
10
轮廓清晰度也不相同。缺陷离胶片越近，则影象黑度越大，轮廓越清晰；缺陷离
胶片越远，则影象黑度越小，轮廓也越模糊。(1)气孔(2)夹渣(3)钨夹渣(4)未焊透 (5)未熔合(6)裂纹
四、焊缝的表面缺陷(1)咬边(2)塌陷(3)焊穿(4)焊瘤(5)内凹(6)弧坑
X 射线底片缺陷分辨
表面未填满
单侧未焊透
2
按施焊时间的不同空间位置，焊缝可分为平焊、立焊（垂直焊）、横焊、仰 焊等四种。按母材的拼接形式，焊缝又可分为对接焊缝、搭接焊缝、角焊缝等三 种。目前射线擦伤的主要对象为对接焊缝。常见焊接缺陷分类图如下表所示：
焊接缺陷
焊接内部缺陷
焊接表面缺陷
体积型缺陷
透 未熔合
裂纹
单链密管块条
中根层边纵横弧咬塌焊内焊弧
个状集状状状钨间部间缘向向坑边陷穿凹瘤坑
夹未未未未
气气气气夹夹
裂裂裂
渣焊焊熔熔
孔孔孔孔渣渣
透透合合纹纹纹
焊接缺陷对船舶构件、锅炉和压力容器在使用中所带来的隐患和危害是不能
轻视的，轻者将在一定程序上降底产品的力学性能或缩短产品使用寿命。严重时，
有可能产生脆断，导致危及生命财产安全的灾难性事故，给人民和国民经济造成
经过射线照相的工作，并不是一切缺陷都能被检查出来。如很小的厚度差， 很小的密度差异，与射线成大角度的裂纹或夹层，微细小孔，毛发裂纹，细微而 均匀的疏松等，在射线底片上都不能有效的被发现。因此，在射线底片上没有看 到缺陷，并不能说明工件中完全没有缺陷。 一、焊缝中常见缺陷的影象特征与识别

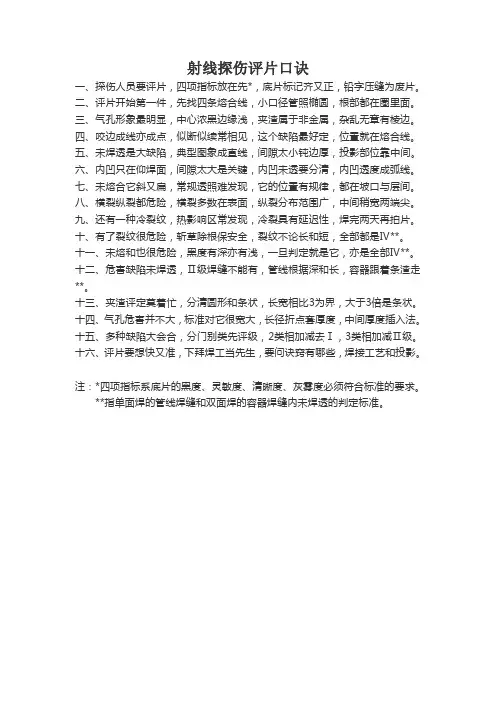

射线探伤评片口诀
射线探伤评片口诀
一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ**。
十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ**。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。

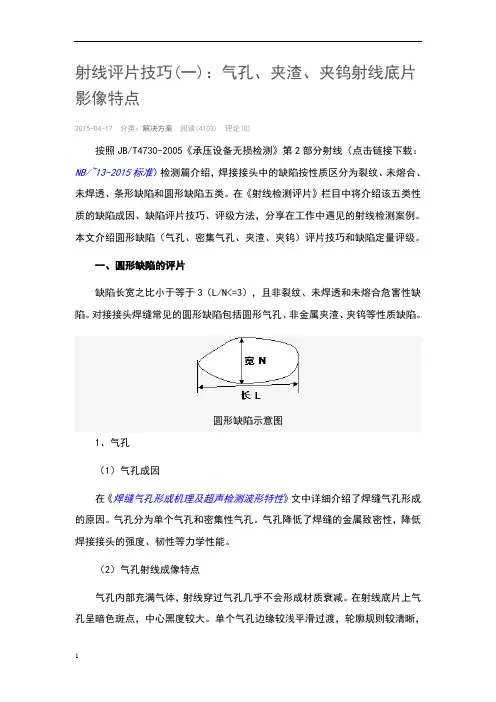

射线评片技巧(一)：气孔、夹渣、夹钨射线底片影像特点
射线评片技巧(一)：气孔、夹渣、夹钨射线底片影像特点2015-04-17 分类：解决方案阅读(4103) 评论(0)按照JB/T4730-2005《承压设备无损检测》第2部分射线（点击链接下载：NB/~13-2015标准）检测篇介绍，焊接接头中的缺陷按性质区分为裂纹、未熔合、未焊透、条形缺陷和圆形缺陷五类。
在《射线检测评片》栏目中将介绍该五类性质的缺陷成因、缺陷评片技巧、评级方法，分享在工作中遇见的射线检测案例。
本文介绍圆形缺陷（气孔、密集气孔、夹渣、夹钨）评片技巧和缺陷定量评级。
一、圆形缺陷的评片缺陷长宽之比小于等于3（L/N<=3），且非裂纹、未焊透和未熔合危害性缺陷。
对接接头焊缝常见的圆形缺陷包括圆形气孔、非金属夹渣、夹钨等性质缺陷。
圆形缺陷示意图1、气孔（1）气孔成因在《焊缝气孔形成机理及超声检测波形特性》文中详细介绍了焊缝气孔形成的原因。
气孔分为单个气孔和密集性气孔。
气孔降低了焊缝的金属致密性，降低焊接接头的强度、韧性等力学性能。
（2）气孔射线成像特点气孔内部充满气体，射线穿过气孔几乎不会形成材质衰减。
在射线底片上气孔呈暗色斑点，中心黑度较大。
单个气孔边缘较浅平滑过渡，轮廓规则较清晰，密集气孔成团状。
气孔大多是球形的，也可以有其它形状，气体的形状与焊接条件密切有关。
单个气孔缺陷密集性气孔2、非金属夹渣（1）夹渣成因焊缝夹渣形成原因主要有以下几点：在焊接每层焊道层间清渣不干净；焊接电流过小、焊接速度过快；焊接操作过程不当；母材坡口设计加工不当；液态金属冷却速度过快等；第一条是焊缝产生夹渣的直接原因，第二到第五条原因是由于焊渣在液态金属中浮渣不及时而残留在焊缝中。
焊缝中存在非金属夹渣，当焊缝承受应力过程中在夹渣周围会形成裂纹扩展，裂纹发展到一定程度焊缝开裂。
夹渣严重降低了焊接件强度、韧性等力学性能。
（2）夹渣射线成像特点焊缝金属包裹着非金属夹杂物形成夹渣、射线穿过夹渣有一定的衰减，但远远小于焊缝金属对射线的衰减。
射线检测评片口诀(完整版)
射线检测评片口诀（完整版）
一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，***管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ**。
十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ**。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
无损检测。
焊缝射线照相底片的评片规律
焊缝射线照相底片的评片规律
1、探伤人员要评片，四项指标放在先；
底片标记齐又正，铅字压缝为废片。
2、评片开始第一件，先找四条熔合线；
小口径管照椭圆，根部都在圆里面。
3、气孔形象最明显，中心浓黑边缘浅；
夹渣属于非金属，杂乱无章有棱边。
4、咬边成线亦成点，似断似续常相见；
这个缺陷最好定，位置就在熔合线。
5、未焊透是大缺陷，典型图像成直线；
间隙太小钝边厚，投影部位靠中间。
6、内凹未透要分清，内凹透度成弧线；
内凹只在仰面焊，间隙太大是关键。
7、未熔合它斜又扁，常规透照难发现；
它的位置有规律，都在坡口与层间。
8、横裂纵裂都危险，横裂多数在表面；
纵裂分布范围广，中间稍宽两端尖。
9、还有一种冷裂纹，热影响区常发现；
冷裂具有延迟性，焊完两天再拍片。
10、裂纹有了很危险，斩草除根保安全；
裂纹不论长和短，全部都是ⅳ级片。
11、未熔合也很危险，黑度有深亦有浅；
一旦判定确定后，全部都是ⅳ级片。
12、危害缺陷未焊透，Ⅱ级焊缝不能有；
管线根据深和长，容器跟着条渣走。
13、夹渣评定莫着忙，分清圆形和条状；
长宽相比3为界，大于3倍为条状。
14、气孔危害并不大，标准对它很宽大；
长径折点套厚度，中间厚度插入法。
15、多种缺陷大汇合，分门别类先评级；
2类相加减去1, 3类相加减Ⅱ级。
16、评片要想快又准，下拜焊工当先生；
要问诀窍有哪些，焊接工艺和投影。
射线检测底片上各种影像的识别后附评片口诀
射线检测底片上各种影像的识别后附评片口诀射线检测底片上各种影像的识别1、照相影像形成的原理同样强度的射线入射，厚的地方底片黑度小，薄的地方黑度大。
2、焊缝结构的形象分析（1）单面焊：底片上面只有两条边界(图1)；（2）单面焊双面成型：底片上面有四条边界，中间两条间距较小(图2)；（3）带垫板焊缝：四条边界，且最外面两条边界清晰整齐(图2)；图1.单面焊图2.带垫板单面焊（4）双面焊：四个边界，且左右两条边界相隔较近，甚至可能有部分重合(图3、图4)；图3.双面焊图4.双面焊3、焊接方法的影像分析（1）手工电弧焊：呈现鱼鳞纹，边界变化明显(图5)；（2）自动焊：鱼鳞纹不明显，且边界变化平缓；（3）氩弧焊：焊缝中间有颜色很淡的亮斑(图6)；图5.手工电弧横焊图6.自动焊4、焊接位置影响分析（1）横焊：多条焊缝组成，容易区别 (图7)；（2）立焊：鱼鳞纹较密，且焊缝宽度较大，存在亮斑 (图8)；图7.横焊图8.立焊（3）仰焊：与立焊影像难区别，鱼鳞纹密度稍大于立焊，也存在亮斑(图9)；图9.仰焊5、焊缝中常见缺陷影像分析（1）分析要点：形状、位置、黑度；（2）常见缺陷：气孔、夹渣、未焊透、未熔合、裂纹、钨夹渣；其中未焊透、未熔合、裂纹、钨夹渣不参加评定。
a、气孔：(图10)形状：圆形、椭圆形、斜气孔（弥散形气孔），特点是外部轮廓比较规则。
黑度：气孔黑度较大，由中心向四周减淡（大气孔）；位置：一般位于焊道投影中心位置。
b、夹渣：(图11) (图12)形状：圆形（点状）、长条形，特点是外部不规则；黑度：黑度分布比较均匀，且黑度较淡；位置：一般分布在焊道投影中心线到融合线之间。
图10.气孔图11.夹渣图12.线状夹渣c、未焊透：定义：坡口面没有熔化，该位置没有金属填充物，此类缺陷称为未焊透；未焊透分为根部未焊透和中间未焊透；形状：一条直线（存在长度和宽度变化）边界整齐；黑度：均匀黑色；位置：在焊道投影中间位置。
射线底片缺陷在底片上成像的基本特征
底片上缺陷影像的定性、定量规定： ⑴定性规定：根据JB4730规定，底片上评定区域内仅对 气孔、夹渣、未焊透、未熔合、裂纹五种缺陷影像进行定 性、定量、定位和定级，并对气孔、夹渣又按其长、宽尺 寸比（L/W）分为圆形缺陷（L/W≤3）和条状缺陷（ L/W>3）。并依据缺陷的危害安全程度对缺陷性质进行分 级限定。 ⑵定量规定： ①标准（JB4730）仅对缺陷影像的单个长度、直径及其 总量进行分级限定，未对缺陷自身高度（沿板厚方向）即 黑度大小进行限定。
②双面焊坡口中心根部未焊透：在底片上多呈现为规则 的、轮廓清晰、黑度均匀的直线性黑色线条，垂直透照 时，位于焊缝影像的中心部位，在5X放大镜观察明显 可见两侧保留原钝边加工痕迹。常伴有链孔和点状或条 状夹渣，有断续和连续之分，其宽度也取决于焊根间隙 的大小，一般多为较细的（有时如细黑线）黑色直线纹 ，如下图所示。
射线底片缺陷在底片上成像的 基本特征
焊接方法：手工电弧焊、手工钨极氩弧焊、自动埋
弧焊、自动钨极氩弧焊等。 Ⅰ.手工电弧焊：影像中明显可见焊条摆动时的运条波 纹。表面成形不光滑。
• Ⅱ.手工钨极氩弧焊：是采用光丝焊，焊丝摆动 速度低于手工电弧焊，表面成形光滑，运条波 纹明显少于电弧焊。
• Ⅲ.自动埋弧焊（含自动钨极氩弧焊）：影 像成形规正、表面光滑，无手工电弧焊的 运条波纹，但下坡焊有熔敷金属的铁水流 线纹。如下图所示。
• Ⅳ.仰焊：手工仰焊，由于焊条摆动方式与平、 立、横均不相同，其影像无平、立、横的运条波 纹，如同许多个圆饼形纹组成的焊缝影像，黑度 不均匀，若其背面为平焊缝，则还可见不太明显 的平焊波纹。
缺陷在底片上成像的基本特征
⑴气孔：在焊缝中常见的气孔可分为球状气孔、条状气孔 和缩孔。
①球状气孔：按其分布状态可分为均布气孔、密集气孔、 链状气孔、表面气孔。球孔，在底片上多呈现为黑色小圆 形斑点，外形较规则，黑度是中心大，沿边缘渐淡，轮廓 清晰可见。单个分散出现，且黑度淡，轮廓欠清晰的多为 表面气孔。密度成群（5个以上/cm2）叫密集气孔，大多 在焊缝近表面，是由空气中氮气进入熔池造成。平行于焊 缝轴线成链状分布（通常在1cm长线上有4个以上，其间 距均≤最小的孔径）称为链状气孔，它常和未焊透同生。 一群均匀分布在整个焊缝中的气孔，叫均布气，见下图。
射线探伤评片口诀
射线探伤评片口诀
一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
RT焊缝射线照相底片的评判规律
一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
二、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
十一、未熔合也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走* 十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
★射线照相底片的评定★射线照相底片的评定6.1评定的基本要求-底片质量要求 -评定环境、设备的要求 -评定人员条件要求.6.1.1底片质量要求⑴灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。
在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。
用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。
【收藏】焊缝射线底片的评判规律熟记于心必定成为评片高手
【收藏】焊缝射线底片的评判规律熟记于心必定成为评片高手
01、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。
02、评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
03、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
04、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。
05、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
06、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
07、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
08、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
09、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
10、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
11、未熔合也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
12、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。
13、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
14、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
15、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
16、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。
注：* 四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。
**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。
END。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射线评片技巧(一)：气孔、夹渣、夹钨射线底片影
像特点
2015-04-17 分类：解决方案阅读(4103) 评论(0)
按照JB/T4730-2005《承压设备无损检测》第2部分射线（点击链接下载：NB/T47013.1~13-2015标准）检测篇介绍，焊接接头中的缺陷按性质区分为裂纹、未熔合、未焊透、条形缺陷和圆形缺陷五类。
在《射线检测评片》栏目中将介绍该五类性质的缺陷成因、缺陷评片技巧、评级方法，分享在工作中遇见的射线检测案例。
本文介绍圆形缺陷（气孔、密集气孔、夹渣、夹钨）评片技巧和缺陷定量评级。
一、圆形缺陷的评片
缺陷长宽之比小于等于3（L/N<=3），且非裂纹、未焊透和未熔合危害性缺陷。
对接接头焊缝常见的圆形缺陷包括圆形气孔、非金属夹渣、夹钨等性质缺陷。
圆形缺陷示意图
1、气孔
（1）气孔成因
在《焊缝气孔形成机理及超声检测波形特性》文中详细介绍了焊缝气孔形成的原因。
气孔分为单个气孔和密集性气孔。
气孔降低了焊缝的金属致密性，降低焊接接头的强度、韧性等力学性能。
（2）气孔射线成像特点
气孔内部充满气体，射线穿过气孔几乎不会形成材质衰减。
在射线底片上气孔呈暗色斑点，中心黑度较大。
单个气孔边缘较浅平滑过渡，轮廓规则较清晰，密集气孔成团状。
气孔大多是球形的，也可以有其它形状，气体的形状与焊接条件密切有关。
单个气孔缺陷
密集性气孔
2、非金属夹渣
（1）夹渣成因
焊缝夹渣形成原因主要有以下几点：
•在焊接每层焊道层间清渣不干净；
•焊接电流过小、焊接速度过快；
•焊接操作过程不当；
•母材坡口设计加工不当；
•液态金属冷却速度过快等；
第一条是焊缝产生夹渣的直接原因，第二到第五条原因是由于焊渣在液态金属中浮渣不及时而残留在焊缝中。
焊缝中存在非金属夹渣，当焊缝承受应力过程中在夹渣周围会形成裂纹扩展，裂纹发展到一定程度焊缝开裂。
夹渣严重降低了焊接件强度、韧性等力学性能。
（2）夹渣射线成像特点
焊缝金属包裹着非金属夹杂物形成夹渣、射线穿过夹渣有一定的衰减，但远远小于焊缝金属对射线的衰减。
射线底片上夹渣呈暗色斑点，黑度分布无规律，轮廓不圆滑不规则，小点状夹渣轮廓较不清晰。
非金属夹渣
3、夹钨
（1）夹钨成因
钨极承载电流的能力较差，过大的电流会引起钨极熔化和蒸发，其微粒有可能进入熔池，形成夹钨。
（2）夹渣射线成像
金属钨射线的衰减系数比钢大，透过金属钨后的射线能量比钢低，胶片吸收射线产生的光电子更少。
在底片上成亮色，轮廓清晰。
夹钨缺陷
以下为实际工作中的射线底片
夹渣和圆形气孔缺陷底片
夹渣气孔夹钨缺陷底片
圆形缺陷（链状气孔）底片
密集气孔缺陷底片
双影双壁透照圆形缺陷底片
虫状气孔底片
二、圆形缺陷的评级
圆形缺陷的评级参考JB/T4730-2005《承压设备无损检测》第2部分射线检测标准讲解，该标准规定的评级方法：
“5.1.5.1圆形缺陷用圆形缺陷评定区进行质量分级评定，圆形缺陷评定区为一个与焊缝平行的矩形，其尺寸见表8。
圆形缺陷评定区应选在缺陷最严重的区域。
5.1.5.2 在圆形缺陷评定区内或与圆形缺陷评定区边界线相割的缺陷均应划入评定区内。
将评定区内的缺陷按表9的规定换算为点数，按表10的规定评判焊接接头的质量级别。
“
表8 缺陷评定框
表9 缺陷点数换算表
表10 缺陷评级表
举例说明：
例子：若母材公称厚度（母材测量厚度）为19mm，首先判断底片上的缺陷非裂纹、未焊透和未熔合危害性缺陷。
再根据表8采用10×10的正方形评定框，框住最严重的部位，测量缺陷的长度。
若在该评定框内分别有编号为A、B、C、D四个缺陷，测量长度分别为3mm、4mm、2mm、5mm。
根据表9换算成点数分别为3个、6个、2个、10个，总共点数相加为3+6+2+10=21个点。
母材厚度为18mm，共换算为21个点大于III的最大点数18，根据表10评为IV级。
若验收等级为III级，则该焊接件焊缝质量不合格。
备注：
1、>1-2表示，大于1且小于等于2（该范围包含2不包含1）。
2、由于材质或结构等原因,进行返修可能会产生不利后果的焊接接头，经合同各方同意，各级别的圆形缺陷点数可放宽1点～2点。
（比如在测量圆形缺陷点在换算成点数，若点数为18,母材厚度为19mm，严格按照JB/T4730.2-2005
标准的评级表评为IV级。
若放宽1点，则为17点评为III。
）
3、对致密性要求高的焊接接头，制造方底片评定人员应考虑将圆形缺陷的黑度作为评级的依据，将黑度大的圆形缺陷定义为深孔缺陷,当焊接接头存在深孔缺陷时，焊接接头质量评为Ⅳ级。
4、如下表中所示，母材厚度在规定范围内不计点数的缺陷尺寸。
若母材公称厚度为23mm，当缺陷长径小于0.5mm，则该缺陷不计入点数换算。
缺陷不计点数的缺陷尺寸。
