2013年电气工程师供配电专业知识考试真题上午卷

2013年注册电气工程师（供配电）《专业基础考试》真题及详解【视频讲解】单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）1．图示电路中u=-2V，则3V电压源发出的功率应为下列哪项数值？（）A．10WB．3WC．-3WD．-10W【答案】B【考点】电压电流的参考方向和发出功率、吸收功率的定义【解析】以逆时针方向为参考正方向，根据基尔霍夫电压定律有：u-3+u R=0，得：u R=5V。

电阻两端电压是5V，电流方向与电压参考方向相同，则电流I＝5V/5Ω＝1A，所以3V电压源发出的功率为：P=3V×1A＝3W。

2．图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）A．-114AB．17AC．14AD．7A【答案】A【考点】电路的等效变换【解析】如题2解图所示，由电路的对称性，易知节点1和2等电位，节点3和4等电位。

由此可得电路等效电阻为：R eq=（100//100）+（100//100+100+100//100）//（100//100）+（100//100）=140Ω。

即电源两端电阻R＝140Ω，所以I＝U/R＝1/14A。

3．若图示电路中的电压值为该点的结点电压，则电路中的电流I应为下列哪项数值？（）A．-2AB．2AC．0.8750AD．0.4375A【答案】D【考点】节点电压方程【解析】设节点1电压为U1，节点2电压为U2，节点1和节点2之间电压为U12，U12＝U1－U2，则I=。

列节点电压方程为：从而求得：。

4．若图示电路中i S=1.2A和g=0.1S，则电路中的电压u应为下列哪项数值？（）A．3VB．6VC．9VD．12V【答案】C【考点】回路电流方程【解析】设网孔电流大小分别为I1、I2、I3（按图中从右到左逆时针顺序取三个网孔电流，设每个网孔电流顺时针为正方向），设受控电流源两端的电压为u g，列网孔电流方程为：根据受控电流源电流和网孔电流的关系，可得：I1-I2=gu=10×g×（I3-I1），代入数据得：I1=0.3A，则u=10×（I3-I1）=10×（1.2-0.3）=9V。

2013年电气工程师发输变电专业案例考试真题上午卷案例题，是4选1的方式，各小题前后之间没有联系。

共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点1、根据以下资料，回答1-3题某工厂拟建一座110kV终端变电站，电压等级110／10kV，由两路独立的110kV电源供电。

预计一级负荷10MW，二级负荷35MW，三级负荷10MW。

站内设两台主变压器，接线组别为YNDL1。

110kV采用SF6断路器，110kV母线正常运行方式为分列运行。

10kV侧采用单母线分段接线，每段母线上电缆出线8回，平常长度4km。

未补偿前工厂内负荷功率因数为86％，当地电力部门要求功率因数达到96％。

请回答下列问题。

说明该变电站主变压器容量的选择原则和依据，并通过计算确定主变压器的计算容量和选择的变压器容量小值应为下列哪组数值?( )A．计算值34MVA，选40MVAB．计算值45MVA，选50MVAC．计算值47MVA，选50MVAD．计算值53MVA，选63MVA2、假如主变压器容量为63MVA，Ud％=16，空载电流为1％。

请计算确定全站在10kV侧需要补偿的容性无功容量应为下列哪项数值?( )A．8966kvarB．16500kvarC．34432kvarD．37800kvar3、若该电站1OkV系统中性点采用消弧线圈接地方式，试分析计算其安装位置和补偿容量计算值应为下列哪一选项?(请考虑出线和变电站两项因素)( )A．在主变压器1OkV中性点接人消弧线圈，其计算容量为249kVAB．在主变压器10kV中性点接入消弧线圈，其计算容量为289kVAC．在1OkV母线上接人接地变压器和消弧线圈，其计算容量为249kVAD．在10kV母线上接人接地变压器和消弧线圈，其计算容量为289kVA4、根据以下资料，回答4-6题某室外220kV变电站，地处海拔1000m以下，其高压配电装置的变压器进线间隔断面图如下。

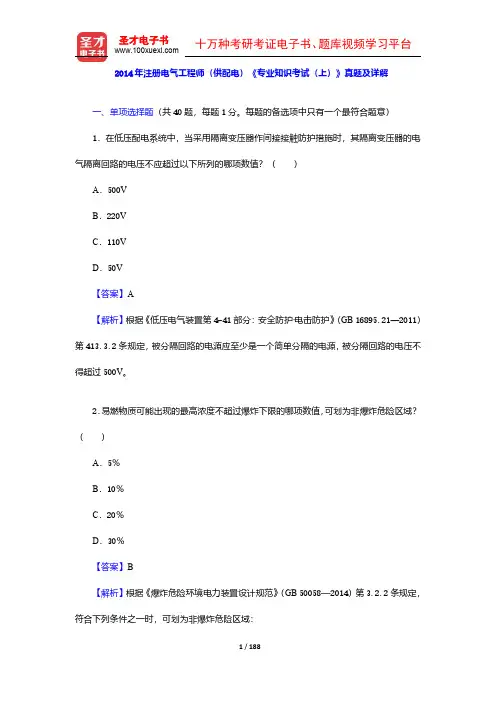

2014年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有一个最符合题意）1．在低压配电系统中，当采用隔离变压器作间接接触防护措施时，其隔离变压器的电气隔离回路的电压不应超过以下所列的哪项数值？（）A．500VB．220VC．110VD．50V【答案】A【解析】根据《低压电气装置第4-41部分：安全防护·电击防护》（GB16895.21—2011）第413.3.2条规定，被分隔回路的电源应至少是一个简单分隔的电源，被分隔回路的电压不得超过500V。

2．易燃物质可能出现的最高浓度不超过爆炸下限的哪项数值，可划为非爆炸危险区域？（）A．5％B．10％C．20％D．30％【答案】B【解析】根据《爆炸危险环境电力装置设计规范》（GB50058—2014）第3.2.2条规定，符合下列条件之一时，可划为非爆炸危险区域：①没有释放源并不可能有易燃物质侵入的区域；②易燃物质可能出现的最高浓度不超过爆炸下限值的10％；③在生产过程中使用明火的设备附近，或炽热部件的表面温度不超过区域易燃物质引燃温度的设备附近；④在生产装置区外，露天或开敞设置的输送易燃物质的架空管道地带，但其阀门处按具体情况定。

3．在低压配电系统中SELV特低电压回路内的外露可导电部分应符合下列哪一项？（）A．不接地B．接地C．经低阻抗接地D．经高阻抗接地【答案】A【解析】根据《低压电气装置第4-41部分：安全防护电击防护》（GB16895.21—2011）第414.4.4条规定，SELV回路内的外露可导电部分不得与地、保护导体以及其他回路的外露可导电部分作电气连接。

【说明】如果SELV回路内的外露可导电部分易于被有意或无意地与其他回路的外露可导电部分接触，则电击防范不再仅依靠SELV来实现，还要依靠其他回路外露可导电部分的电击防护措施来实现。

或根据《低压配电设计规范》（GB50054—2011）第5.3.7条规定，SELV系统的回路带电部分严禁与地、其他回路的带电部分或保护导体相连接。

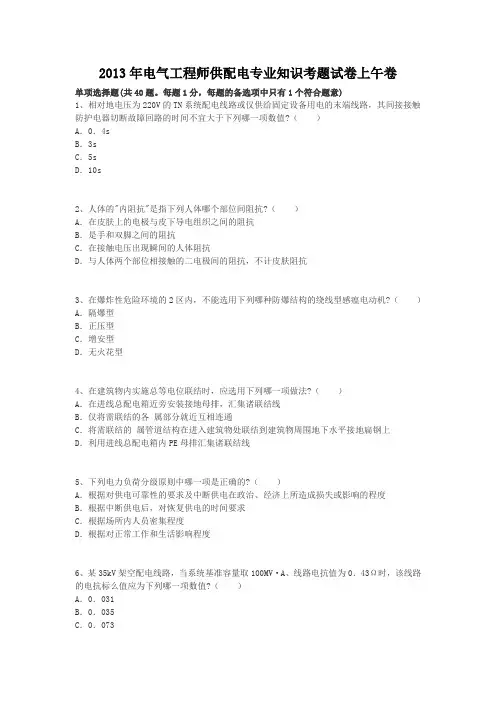

2013年电气工程师供配电专业知识考题试卷上午卷单项选择题(共40题。

每题1分，每题的备选项中只有1个符合题意)1、相对地电压为220V的TN系统配电线路或仅供给固定设备用电的末端线路，其间接接触防护电器切断故障回路的时间不宜大于下列哪一项数值?（）A．0．4sB．3sC．5sD．10s2、人体的"内阻抗"是指下列人体哪个部位间阻抗?（）A．在皮肤上的电极与皮下导电组织之间的阻抗B．是手和双脚之间的阻抗C．在接触电压出现瞬间的人体阻抗D．与人体两个部位相接触的二电极间的阻抗，不计皮肤阻抗3、在爆炸性危险环境的2区内，不能选用下列哪种防爆结构的绕线型感瘟电动机?（）A．隔爆型B．正压型C．增安型D．无火花型4、在建筑物内实施总等电位联结时，应选用下列哪一项做法?（）A．在进线总配电箱近旁安装接地母排，汇集诸联结线B．仅将需联结的各属部分就近互相连通C．将需联结的属管道结构在进入建筑物处联结到建筑物周围地下水平接地扁钢上D．利用进线总配电箱内PE母排汇集诸联结线5、下列电力负荷分级原则中哪一项是正确的?（）A．根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度B．根据中断供电后，对恢复供电的时间要求C．根据场所内人员密集程度D．根据对正常工作和生活影响程度6、某35kV架空配电线路，当系统基准容量取100MV·A、线路电抗值为0．43Ω时，该线路的电抗标么值应为下列哪一项数值?（）A．0．031B．0．035C．0．073D．0．0827、断续或短时工作制电动机的设备功率，当采用需要系数法计算负荷时，应将额定功率统一换算到下列哪一项负荷持续率的有功功率?（）A．ε=25％B．ε=50％C．ε=75％D．ε=100％8、在考虑供电系统短路电流问题时，下列表述中哪一项是正确的?（）A．以100MV·A为基准容量的短路电路计算电抗不小于3时，按无限大电源容量的系数进行短路计算B．三相交流系统的远端短路的短路电流是由衰减的交流分量和衰减的直流分量组成C．短路电流计算的短路电流值，是校验继电保护装置灵敏系数的依据D．三相交流系统的近端短路时，短路稳态电流有效值小于短路电流初始值9、并联电容器装置设计，应根据电网条件、无功补偿要求确定补偿容量，在选择单台电容器额定容量时，下列哪种因素是不需要考虑的?（）A．电容器组设计容量B．电容器组每相电容器串联、并联的台数C．宜在电容器产品额定容量系数的优先值中选取D．电容器组接线方式(星形、三角形)10、当基准容量为100MV·A时，系统电抗标么值为0．02；当基准容量取I000MV·A时，系统电抗标么值应为下列哪一项数值?（）A．20B．5C．0．2D．0．00211、成排布置的低压配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道两端，在下列哪种条件下应增加出口?（）A．当屏后通道两出口之间的距离超过15m时B．当屏后通道两出口之间的距离超过30m时C．当屏后通道内有柱或局部突出D．当屏前操作通道不满足要求时12、一个供电系统由两个无限大电源系统s1、s2供电，其短路电流设计时的等值电抗如右图所示，计算d点短路时，电源S1支路的分布系数应为下列哪一数值?（）A．0．67B．0．5C．0．37D．0．2513、对于低压配电系统短路电流的计算，下列表述中哪一项是错误的?（）A．当配电变压器的容量远小于系统容量时，短路电流可按无限大电源容量的网络进行计算B．计入短路电路各元件的有效电阻，但短路点的电弧电阻、导线连接点、开关设备和电器的接触电阻可忽略不计C．当电路电阻较大，短路电流直流分量衰减较快一般可以不考虑直流分量D．可不考虑变压器高压侧系统阻抗14、某10kV线路经常输送容量为1343kV·A，该线路测量仪表用的电流互感器变比宜选用下列哪一项数值?（）A．50/5B．75/5C．100/5D．150/515、某变电所用于计算短路电流的接线示意图见下图，已知电源S为无穷大系统；变压器B的参数为S e=20000kV·A，110/38．5/10．5kV，u k1－2％=10．5，u k1－3％=17，u k2－3％=6．5；K1点短路时35kV母线不提供反馈电流，试求1okV母线的短路电流与下列哪一个值接近?（）A．16．92kAB．6．47kVC．4．68kVD．1．18kA16、某变电所的1okV母线(不接地系统)装设无间隙氧化锌避雷器，此避雷器应选定下列哪组参数?(氧化锌避雷器的额定电压/持续运行电压)（）A．13．2/12kVB．14/32kVC．15/12kVD．17/13．2kV17、一台35/0．4V变压器，容量为1000kV·A，其高压侧用熔断器保护，可靠系数取2．其高压熔断器熔体的额定电流应选择下列哪一项?（）A．15AB．20AC．30AD．40A18、在爆炸性气体环境1区、2区内，选择绝缘导线和电缆截面时，导体允许截流量不应小于熔断器熔体额定电流的倍数，下列数值中哪一项是正确的?（）A．1．00B．1．25C．1．30D．1．5019、交流系统中，35kV及以下电力电缆缆芯的相间额定电压，按规范规定不得低于使用回路的下列哪一项数值?（）A．工作线电压B．工作相电压C．133％工作相电压D．173％工作线电压20、某六层中学教学楼，经计算预计雷击次数为0．07次/年，按建筑物的防雷分类属下列哪类防雷建筑物?（）A．类防雷建筑物B．第二类防雷建筑物C．第三类防雷建筑物D．以上都不是21、一座桥形接线的35kV变电所，若不能从外部引入可靠的低压备用电源，考虑所用变压器的设置时，下列哪一项选择是正确的?（）A．宜装设两台容量相同可互为备用的所用变压器B．只装设一台所用变压器C．应装设三台不同容量的所用变压器D．应装设两台不同容量的所用变压器22、粮、棉及易燃物大量集中的露天堆场，当其年计算雷击次数大于或等于0．05时，应采用独立接闪杆或架空接闪线防直击雷，独立接闪杆和架空接闪线保护范围的滚球半径h，可取下列哪一项数值?（）A．30mB．45mC．60mD．100m23、户外配电装置中的穿墙套管、支持绝缘子，在承受短路引起的荷载短时作用时，其设计的安全系数不应小于下列哪个数值?（）A．4B．2．5C．2D．1．6724、某医院18层大楼，预计雷击次数为0．12次/年，利用建筑物的钢筋作为引下线，同时建筑物的钢筋、钢结构等属物连接在一起、电气贯通，为了防止雷电流流经引下线和接地装置时产生的高电位对附近属物或电气和电子系统线路的反击，属物或线路与引下线之间的距离要求中，下列哪一项与规范要求一致?（）A．大于1mB．大于3mC．大于5mD．可无要求25、一建筑物高90m、宽25m、长180m，建筑物为属屋面的砖木结构，该地区年平均雷暴日为80天，求该建筑物年预计雷击次数为下列哪一项数值?（）A．1．039次/年B．0．928次/年C．0．671次/年D．0．546次/年26、 10kV中性点不接地系统，在开断空载高压感应电动机时产生的过电压一般不超过下列哪一项数值?（）A．12kVB．14．4kVC．24．5kVD．17．3kV27、直流系统母线上一般装设电压监视装置，其作用是下列哪一项?（）A．当系统电压过高或过低时，自动断开充电回路B．当系统电压过低时，自动切除部分负荷C．当系统电压过低时，自动关合充电回路D．当系统电压过高或过低时，发出信号28、某民用居住建筑为16层，高45m，其消防控制室、消防水泵、消防电梯等应按下列哪级要求供电?（）A．一级负荷B．二级负荷C．三级负荷D．一级负荷中特别重要负荷29、对于采用低压IT系统供电要求场所，其故障报警应采用哪种装置?（）A．绝缘监视装置B．剩余电流保护器C．零序电流保护器D．过流脱扣器30、请用简易计算法计算如右图所示水平接地极为主边缘闭合的复合接地极(接地网)的接地电阻值接近下面的哪一项数值?(假定土壤电阻率P=1000Ω·HI)（）A．1ΩB．4ΩC．10ΩD．30Ω31、正常环境下的屋内场所，采用护套绝缘电线直敷布线时，下列哪一项表述与国家标准规范的要求一致?（）A．其截面不应大于1．5m㎡B．其截面不宜大于2．5m㎡C．其截面不宜大于4m㎡D．其截面不宜大于6m㎡32、按照国家标准规范规定，下列哪类灯具需要有保护接地?（）A．0类灯具B．Ⅰ类灯具C．Ⅱ类灯具D．Ⅲ类灯具33、电缆竖井中，宜每隔多少米设置阻火隔层?（）A．5mB．6mC．7mD．8m34、根据规范要求，判断下述哪一项可以做接地极?（）A．建筑物钢筋混凝土基础桩B．室外埋地的燃油属储罐C．室外埋地的天然气属管道D．供暖系统的属管道35、按现行国家标准规定，设计照度值与照度标准值比较，允许的偏差是哪一项?（）A．－5％～+5％B．－7．5％～+7．5％C．－10％～+10％D．－15％～+15％36、某办公室长8m、宽6m、高3m，选择照度标准值500lx，设计8盏双管2×36W荧光灯，计算照度512lx，小照度320lx，平均照度446lx，针对该设计下述哪条描述正确?（）A．平均照度低于照度标准值，不符合规范要求B．平均照度低于照度标准值偏差值，不符合规范要求C．照度均匀度值，不符合规范要求D．平均照度、平均照度与照度标准值偏差值、照度均匀度均符合规范要求37、关于电动机的交一交变频调速系统的描述，下列哪一项是错误的?（）A．用晶闸管移相控制的交一交变频调速系统，适用于大功率(3000kW以上)、低速(600r/min 以下)的调速系统B．交一交变频调速电动机可以是同步电动机或异步电动机C．当电源频率为50Hz时，交一交变频装置输出频率被限制为?o.max≤16～20HzD．当输出频率超过16～20Hz后，随输出频率增加，输出电流的谐波分量减少38、无彩电转播需求的室外灯光球场，下列哪一项指标符合体育建筑照明质量标准?（）A．GR不应大于50，Ra不应小于65B．GR不应小于50，Ra不应大于65C．UGR不应大于25，Ra不应小于80D．UGR不应小于25，Ra不应大于8039、民用建筑内，设置在走道和大厅等公共场所的火灾应急广场扬声器的额定功率不应小于3W，对于其数量的要求，下列的表述中哪一项符合规范的规定?（）A．从一个防火分区的任何部位到近一个扬声器的距离不太于15mB．从一个防火分区的任何部位到近一个扬声器的距离不大于20mC．从一个防火分区的任何部位到近一个扬声器的距离不大于25mD．从一个防火分区的任何部位到近一个扬声器的距离不大于30m40、照明灯具电源的额定电压为AC220V，在一般工作场所，规范允许的灯具端电压波动范围为下列哪一项?（）A．185～220VB．195～240VC．210～230VD．230～240V多项选择题(共30题，每题2分，每题的备选项中有2个或2个以上符合题意，错选、少选、多选均不得分)41、在某建筑(二级保护对象)中有相邻5间房间，同时满足下列哪些条件时，可将其划为一个火灾报警探测区域?（）A．总面积不超过400㎡B．总面积不超过1200㎡C．在门口没有声音报警器D．在门口设有灯光显示装置42、低压配电接地装置的总接地端子，应与下列哪些导体连接?（）A．保护联结导体B．接地导体C．保护导体D．中性线43、提高车间电力负荷的功率因数，可以减少车间变压器的哪些损耗?（）A．有功损耗B．无功损耗C．铁损D．铜损44、当35/10kV终端变电所需限制10kV侧短路电流时，一般情况下可采取下列哪些措施?（）A．变压器分列运行B．采用高阻抗的变压器C．10kV母线分段开关采用高分断能力断路器D．在变压器回路中装设电抗器45、二级电力负荷的供电系统，采用以下哪几种供电方式是正确的?（）A．宜由两回线路供电B．在负荷较小或地区供电条件困难时，可由一回6kV及以上专用架空线路供电C．当采用一回电缆线路时，应采用两根电缆组成的电缆线路供电，其每根电缆应能承受100％的二级负荷D．当采用一回电缆线路时，应采用两根电缆组成的电缆线路供电，其每根电缆应能承受50％的二级负荷46、在进行短路电流计算时，如满足下列哪些项可视为远端短路?（）A．短路电流中的非周期分量在短路过程中由初始值衰减到零B．短路电流中的周期分量在短路过程中基本不变C．以供电电源容量为基准的短路电路计算电抗标么值不小于3D．以供电电源容量为基准的短路电路计算电抗标么值小于247、为减少供配电系统的电压偏差，可采取下列哪些措施?（）A．正确选用变压器变比和电压分接头B．根据需要，增大系统阻抗C．采用无功补偿措施D．宜使三相负荷平衡48、在电气工程设计中，短路电流的计算结果的用途是下列哪些项?（）A．确定中性点的接地方式B．继电保护的选择与整定C．确定供配电系统无功功率的补偿方式D．验算导体和电器的动稳定、热稳定49、低压配电网络中，对下列哪些项宜采用放射式配电网络?（）A．用电设备容量大B．用电负荷性质重要C．有特殊要求的车间、建筑物内的用电负荷D．用电负荷容量不大，但彼此相距很近50、对3～20kV电压互感器，当需要零序电压时，一般选用下列哪些项?（）A．两个单相电压互感器V－V接线B．一个三相五柱式电压互感器C．一个三相三柱式电压互感器D．三个单相三线圈互感器，高压侧中性点接地51、选择35kV及以下变压器的高压熔断器熔体时，下列哪些要求是正确的?（）A．当熔体内通过电力变压器回路工作电流时不熔断B．当熔体内通过电力变压器回路的励磁涌流时不熔断C．跌落式熔断器的断流容量仅需按短路电流上限校验D．高压熔断器还应按海拔高度进行校验一52、选择低压接触器时，应考虑下列哪些要求?（）A．额定工作制B．使用类别C．正常负载和过载特性D．分断短路电流的能力53、某10kV架空线路向一台500kV·A变压器供电，该线路终端处装设了一组跌落熔断器，该熔断器具有下列哪些作用?（）A．限制工作电流B．投切操作C．保护作用D．隔离作用54、对于35kV及以下电力电缆绝缘类型的选择，下列哪些项表述符合规范规定?（）A．高温场所不宦选用普通聚氯乙烯绝缘电缆B．低温环境宜选用聚氯乙烯绝缘电缆C．防火有低毒性要求时，不宜选用聚氯乙烯电缆D．100℃以上高温环境，宜选用矿物绝缘电缆55、有关交流调速系统的描述，下列哪些项是错误的?（）A．转子回路串电阻的调速方法为变转差率，用于绕线型异步电动机B．变极对数的调速方法为有级调速，作用于转子侧C．定子侧调压为调转差率D．液力耦合器及电磁转差离合器调速均为凋电机转差率56、低压配电设计中，有关绝缘导线布线的敷设要求，下列哪些表述符合规范规定?（）A．直敷布线可用于正常环境的屋内场所，当导线垂直敷设至地面低于1．8m时，应穿管保护B．直敷布线应采用护套绝缘导线，其截面不宜大于6m㎡C．在同一个槽盒里有几个回路时，其所有的绝缘导线应采用与标称电压回路绝缘相同的绝缘D．明敷或暗敷于干燥场所的属管布线时，应采用管壁厚度不小于1．2mm的电线管57、下面是一组有关接地问题的叙述，其中正确的是哪些项?（）A．接地装置的对地电位是零电位B．电力系统中，电气装置、设施的某些可导电部分应接地，接地装置按用途分为工作(系统)接地、保护接地、雷电保护接地、防静电接地四种C．一般来说，同一接地装置的冲击接地电阻总不小于工频接地电阻1D．在3～10kV变配电所中，当采用建筑物基础做自然接地极，且接地电阻又满足规定值时，可不另设人工接地网58、对于35kV及以下电缆，下列哪些项敷设方式符合规定?（）A．地下电缆与公路交叉时，应采用穿管B．有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟C．在载重车辆频繁经过的地段，可采用电缆沟D．有化学腐蚀液体溢流的场所，不得用电缆沟59、某变电所35kV备用电源自动投入装置功能如下，请指出哪几项功能是不正确的?（）A．手动断开工作回路断路器时，备用电源自动投入装置动作，投入备用电源断路器B．工作回路上的电压一旦消失，自动投人装置应立即动作C．在鉴定工作电压确定无电压而且工作回路确实断开后才投人备用电源断路器D．备用电源自动投入装置动作后，如投到故障上，再自动投人一次60、建筑物防雷设计，下列哪些表述与国家规范一致?（）A．当独立烟囱上的防雷引下线采用圆钢时，其直径不应小于10mmB．架空接闪线和接闪网宜采用截面不小于50m㎡的热镀锌钢绞线C．当建筑物利用属屋面作为接闪器，会属板下面无易燃物品时，其厚度不应小于0．4mm D．当独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于12mm：扁钢截而不应小于100m ㎡，其厚度不应小于4mm61、综合布线系统设备间机架和机柜安装时宜符合的规定，下列哪些项表述与规范的要求一致?（）A．机架或机柜前面的净空不应小于800mm，后面的净空不应小于800mmB．机架或机柜前面的净空不应小于800mm，后面的净空不应小于600mmC．机架或机柜前面的净空不应小于600mm，后面的净空不应小于800mmD．壁挂式配线设备底部离地面的高度不宜小于300mm62、某中学教学楼属第二类防雷建筑物，下列屋顶上哪些属物宜作为防雷装置的接闪器?（）A．高2．5m、直径80mm、壁厚为4mm的钢管旗杆B．直径为50mm，壁厚为2．0mm的镀锌钢管栏杆C．直径为16mm的镀锌圆钢爬梯D．安装在接收无线电视广播的功用天线的杆顶上的接闪器63、在变电所设计和运行中应考虑直接雷击、雷电反击和感应雷电过电压对电气装置的危害，其直击雷过电压保护可采用避雷针或避雷线，下列设施应装设直击雷保护装置的有哪些?（）A．露天布置的GIS的外B．有火灾危险的建构筑物C．有爆炸危险的建构筑物D．屋外配电装置，包括组合导线和母线廊道64、下列哪些消防用电设备应按一级负荷供电?（）A．室外消防用水量超过301/s的工厂、仓库B．建筑高度超过50m的乙、丙类厂房和丙类库房C．一类高层建筑的电动防火门、窗、卷帘、阀门等D．室外消防用水量超过251/s的企业办公楼65、关于静电保护的措施及要求，下列叙述有哪些是正确的?（）A．静电接地的接地电阻一般不应大于100ΩB．对非属静电导体不必做任何接地C．为消除静电非导体的静电，宜采用静电消除器D．在频繁移动的器件上使用的接地导体，宜使用6m㎡以上的单股线66、下列关于电子设备信号电路接地系统接地导体长度的规定哪些是正确的?（）A．长度不能等于信号四分之一波长B．长度不能等于信号四分之一波长的偶数倍C．长度不能等于信号四分之一波长的奇数倍D．不受限制67、某设计院旧楼改造，为改善设计室照明环境，下列哪几种做法符合国家标准规范的要求?（）A．增加灯具容量及数量，提高照度标准到750lxB．加大采光窗面积，布置浅色家具，白色顶棚和墙面C．每个员工工作桌配备20W节能工作台灯D．限制灯具中垂线以上等于和大于65o高度角的亮度68、某市有彩电转播需求的足球场场地平均垂直照度为1870lx，满足摄像照明要求，下列主席台前排的垂直照度，哪些数值符合国家规范标准规定的要求?（）A．200lxB．300lxC．500lxD．7501lx69、关于可编程序控制器PLC循环扫描周期的描述，下列哪几项是错误的?（）A．扫描速度的快慢与控制对象的复杂程度和编程的技巧无关B．扫描速度的快慢与PLC所采用的处理器型号无关C．PLC系统的扫描周期包括系统自诊断、通信、输人采样、用户程序执行和输出刷新等用时的总和D．通信时间的长短，连接的外部设备的多少，用户程序的长短，都不影响PLC扫描时间的长短70、采取下列哪些措施可降低或消除气体放电灯的频闪效应?（）A．灯具采用高频电子镇流器B．相邻灯具分接在不同相序C．灯具设置电容补偿D．灯具设置自动稳压装置。

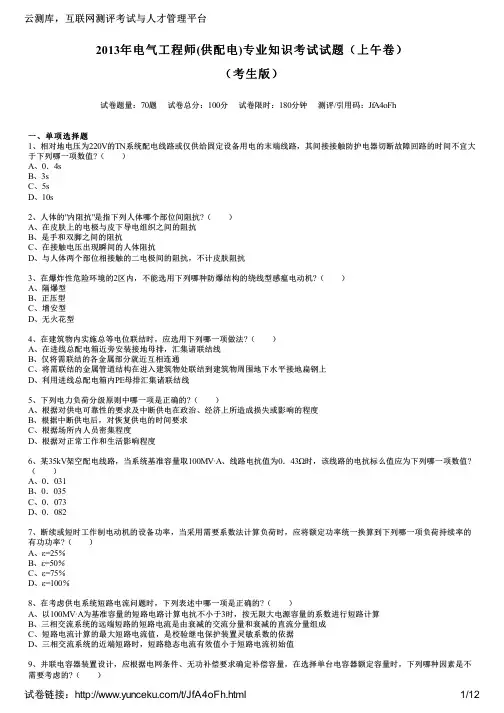

云测库，互联网测评考试与人才管理平台2013年电气工程师(供配电)专业知识考试试题（上午卷）（考生版）试卷题量：70题试卷总分：100分试卷限时：180分钟测评/引用码：JfA4oFh一、单项选择题1、相对地电压为220V的TN系统配电线路或仅供给固定设备用电的末端线路，其间接接触防护电器切断故障回路的时间不宜大于下列哪一项数值?（ ）A、0．4sB、3sC、5sD、10s2、人体的"内阻抗"是指下列人体哪个部位间阻抗?（ ）A、在皮肤上的电极与皮下导电组织之间的阻抗B、是手和双脚之间的阻抗C、在接触电压出现瞬间的人体阻抗D、与人体两个部位相接触的二电极间的阻抗，不计皮肤阻抗3、在爆炸性危险环境的2区内，不能选用下列哪种防爆结构的绕线型感瘟电动机?（ ）A、隔爆型B、正压型C、增安型D、无火花型4、在建筑物内实施总等电位联结时，应选用下列哪一项做法?（ ）A、在进线总配电箱近旁安装接地母排，汇集诸联结线B、仅将需联结的各金属部分就近互相连通C、将需联结的金属管道结构在进入建筑物处联结到建筑物周围地下水平接地扁钢上D、利用进线总配电箱内PE母排汇集诸联结线5、下列电力负荷分级原则中哪一项是正确的?（ ）A、根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度B、根据中断供电后，对恢复供电的时间要求C、根据场所内人员密集程度D、根据对正常工作和生活影响程度6、某35kV架空配电线路，当系统基准容量取100MV·A、线路电抗值为0．43Ω时，该线路的电抗标么值应为下列哪一项数值?（ ）A、0．031B、0．035C、0．073D、0．0827、断续或短时工作制电动机的设备功率，当采用需要系数法计算负荷时，应将额定功率统一换算到下列哪一项负荷持续率的有功功率?（ ）A、ε=25％B、ε=50％C、ε=75％D、ε=100％8、在考虑供电系统短路电流问题时，下列表述中哪一项是正确的?（ ）A、以100MV·A为基准容量的短路电路计算电抗不小于3时，按无限大电源容量的系数进行短路计算B、三相交流系统的远端短路的短路电流是由衰减的交流分量和衰减的直流分量组成C、短路电流计算的最大短路电流值，是校验继电保护装置灵敏系数的依据D、三相交流系统的近端短路时，短路稳态电流有效值小于短路电流初始值9、并联电容器装置设计，应根据电网条件、无功补偿要求确定补偿容量，在选择单台电容器额定容量时，下列哪种因素是不需要考虑的?（ ）A、电容器组设计容量B、电容器组每相电容器串联、并联的台数C、宜在电容器产品额定容量系数的优先值中选取D、电容器组接线方式(星形、三角形)10、当基准容量为100MV·A时，系统电抗标么值为0．02；当基准容量取I000MV·A时，系统电抗标么值应为下列哪一项数值?（ ）A、20B、5C、0．2D、0．00211、成排布置的低压配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道两端，在下列哪种条件下应增加出口?（ ）A、当屏后通道两出口之间的距离超过15m时B、当屏后通道两出口之间的距离超过30m时C、当屏后通道内有柱或局部突出D、当屏前操作通道不满足要求时12、一个供电系统由两个无限大电源系统s1、s2供电，其短路电流设计时的等值电抗如右图所示，计算d点短路时，电源S1支路的分布系数应为下列哪一数值?（ ）A、0．67B、0．5C、0．37D、0．2513、对于低压配电系统短路电流的计算，下列表述中哪一项是错误的?（ ）A、当配电变压器的容量远小于系统容量时，短路电流可按无限大电源容量的网络进行计算B、计入短路电路各元件的有效电阻，但短路点的电弧电阻、导线连接点、开关设备和电器的接触电阻可忽略不计C、当电路电阻较大，短路电流直流分量衰减较快一般可以不考虑直流分量D、可不考虑变压器高压侧系统阻抗14、某10kV线路经常输送容量为1343kV·A，该线路测量仪表用的电流互感器变比宜选用下列哪一项数值?（ ）A、50/5B、75/5C、100/5D、150/515、某变电所用于计算短路电流的接线示意图见下图，已知电源S为无穷大系统；变压器B的参数为Se=20000kV·A，110/38．5/10．5kV，uk1－2％=10．5，uk1－3％=17，uk2－3％=6．5；K1点短路时35kV母线不提供反馈电流，试求1okV母线的短路电流与下列哪一个值最接近?（ ）A、16．92kAB、6．47kVC、4．68kVD、1．18kA云测库，互联网测评考试与人才管理平台云测库，互联网测评考试与人才管理平台16、某变电所的1okV母线(不接地系统)装设无间隙氧化锌避雷器，此避雷器应选定下列哪组参数?(氧化锌避雷器的额定电压/最大持续运行电压)（ ）A、13．2/12kVB、14/32kVC、15/12kVD、17/13．2kV17、一台35/0．4V变压器，容量为1000kV·A，其高压侧用熔断器保护，可靠系数取2．其高压熔断器熔体的额定电流应选择下列哪一项?（ ）A、15AB、20AC、30AD、40A18、在爆炸性气体环境1区、2区内，选择绝缘导线和电缆截面时，导体允许截流量不应小于熔断器熔体额定电流的倍数，下列数值中哪一项是正确的?（ ）A、1．00B、1．25C、1．30D、1．5019、交流系统中，35kV及以下电力电缆缆芯的相间额定电压，按规范规定不得低于使用回路的下列哪一项数值?（ ）A、工作线电压B、工作相电压C、133％工作相电压D、173％工作线电压20、某六层中学教学楼，经计算预计雷击次数为0．07次/年，按建筑物的防雷分类属下列哪类防雷建筑物?（ ）A、第一类防雷建筑物B、第二类防雷建筑物C、第三类防雷建筑物D、以上都不是21、一座桥形接线的35kV变电所，若不能从外部引入可靠的低压备用电源，考虑所用变压器的设置时，下列哪一项选择是正确的?（ ）A、宜装设两台容量相同可互为备用的所用变压器B、只装设一台所用变压器C、应装设三台不同容量的所用变压器D、应装设两台不同容量的所用变压器22、粮、棉及易燃物大量集中的露天堆场，当其年计算雷击次数大于或等于0．05时，应采用独立接闪杆或架空接闪线防直击雷，独立接闪杆和架空接闪线保护范围的滚球半径h，可取下列哪一项数值?（ ）A、30mB、45mC、60mD、100m23、户外配电装置中的穿墙套管、支持绝缘子，在承受短路引起的荷载短时作用时，其设计的安全系数不应小于下列哪个数值?（ ）A、4B、2．5C、2D、1．6724、某医院18层大楼，预计雷击次数为0．12次/年，利用建筑物的钢筋作为引下线，同时建筑物的钢筋、钢结构等金属物连接在一起、电气贯通，为了防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或电气和电子系统线路的反击，金属物或线路与引下线之间的距离要求中，下列哪一项与规范要求一致?（ ）A、大于1mB、大于3mC、大于5mD、可无要求25、一建筑物高90m、宽25m、长180m，建筑物为金属屋面的砖木结构，该地区年平均雷暴日为80天，求该建筑物年预计雷击次数为下列哪一项数值?（ ）A、1．039次/年云测库，互联网测评考试与人才管理平台B、0．928次/年C、0．671次/年D、0．546次/年26、10kV中性点不接地系统，在开断空载高压感应电动机时产生的过电压一般不超过下列哪一项数值?（ ）A、12kVB、14．4kVC、24．5kVD、17．3kV27、直流系统母线上一般装设电压监视装置，其作用是下列哪一项?（ ）A、当系统电压过高或过低时，自动断开充电回路B、当系统电压过低时，自动切除部分负荷C、当系统电压过低时，自动关合充电回路D、当系统电压过高或过低时，发出信号28、某民用居住建筑为16层，高45m，其消防控制室、消防水泵、消防电梯等应按下列哪级要求供电?（ ）A、一级负荷B、二级负荷C、三级负荷D、一级负荷中特别重要负荷29、对于采用低压IT系统供电要求场所，其故障报警应采用哪种装置?（ ）A、绝缘监视装置B、剩余电流保护器C、零序电流保护器D、过流脱扣器30、请用简易计算法计算如右图所示水平接地极为主边缘闭合的复合接地极(接地网)的接地电阻值最接近下面的哪一项数值? (假定土壤电阻率P=1000Ω·HI)（ ）A、1ΩB、4ΩC、10ΩD、30Ω31、正常环境下的屋内场所，采用护套绝缘电线直敷布线时，下列哪一项表述与国家标准规范的要求一致?（ ）A、其截面不应大于1．5m㎡B、其截面不宜大于2．5m㎡C、其截面不宜大于4m㎡D、其截面不宜大于6m㎡32、按照国家标准规范规定，下列哪类灯具需要有保护接地?（ ）A、0类灯具B、Ⅰ类灯具C、Ⅱ类灯具D、Ⅲ类灯具33、电缆竖井中，宜每隔多少米设置阻火隔层?（ ）A、5mB、6mC、7mD、8m34、根据规范要求，判断下述哪一项可以做接地极?（ ）A、建筑物钢筋混凝土基础桩B、室外埋地的燃油金属储罐C、室外埋地的天然气金属管道D、供暖系统的金属管道云测库，互联网测评考试与人才管理平台35、按现行国家标准规定，设计照度值与照度标准值比较，允许的偏差是哪一项?（ ）A、－5％～+5％B、－7．5％～+7．5％C、－10％～+10％D、－15％～+15％36、某办公室长8m、宽6m、高3m，选择照度标准值500lx，设计8盏双管2×36W荧光灯，计算最大照度512lx，最小照度320lx，平均照度446lx，针对该设计下述哪条描述正确?（ ）A、平均照度低于照度标准值，不符合规范要求B、平均照度低于照度标准值偏差值，不符合规范要求C、照度均匀度值，不符合规范要求D、平均照度、平均照度与照度标准值偏差值、照度均匀度均符合规范要求37、关于电动机的交一交变频调速系统的描述，下列哪一项是错误的?（ ）A、用晶闸管移相控制的交一交变频调速系统，适用于大功率(3000kW以上)、低速(600r/min以下)的调速系统B、交一交变频调速电动机可以是同步电动机或异步电动机C、当电源频率为50Hz时，交一交变频装置最大输出频率被限制为ƒo.max≤16～20HzD、当输出频率超过16～20Hz后，随输出频率增加，输出电流的谐波分量减少38、无彩电转播需求的室外灯光球场，下列哪一项指标符合体育建筑照明质量标准?（ ）A、GR不应大于50，Ra不应小于65B、GR不应小于50，Ra不应大于65C、UGR不应大于25，Ra不应小于80D、UGR不应小于25，Ra不应大于8039、民用建筑内，设置在走道和大厅等公共场所的火灾应急广场扬声器的额定功率不应小于3W，对于其数量的要求，下列的表述中哪一项符合规范的规定?（ ）A、从一个防火分区的任何部位到最近一个扬声器的距离不太于15mB、从一个防火分区的任何部位到最近一个扬声器的距离不大于20mC、从一个防火分区的任何部位到最近一个扬声器的距离不大于25mD、从一个防火分区的任何部位到最近一个扬声器的距离不大于30m40、照明灯具电源的额定电压为AC220V，在一般工作场所，规范允许的灯具端电压波动范围为下列哪一项?（ ）A、185～220VB、195～240VC、210～230VD、230～240V二、多项选择题41、在某建筑(二级保护对象)中有相邻5间房间，同时满足下列哪些条件时，可将其划为一个火灾报警探测区域?（ ）A、总面积不超过400㎡B、总面积不超过1200㎡C、在门口没有声音报警器D、在门口设有灯光显示装置42、低压配电接地装置的总接地端子，应与下列哪些导体连接?（ ）A、保护联结导体B、接地导体C、保护导体D、中性线43、提高车间电力负荷的功率因数，可以减少车间变压器的哪些损耗?（ ）A、有功损耗B、无功损耗C、铁损D、铜损44、当35/10kV终端变电所需限制10kV侧短路电流时，一般情况下可采取下列哪些措施?（ ）A、变压器分列运行B、采用高阻抗的变压器C、10kV母线分段开关采用高分断能力断路器D、在变压器回路中装设电抗器45、二级电力负荷的供电系统，采用以下哪几种供电方式是正确的?（ ）云测库，互联网测评考试与人才管理平台A、宜由两回线路供电B、在负荷较小或地区供电条件困难时，可由一回6kV及以上专用架空线路供电C、当采用一回电缆线路时，应采用两根电缆组成的电缆线路供电，其每根电缆应能承受100％的二级负荷D、当采用一回电缆线路时，应采用两根电缆组成的电缆线路供电，其每根电缆应能承受50％的二级负荷46、在进行短路电流计算时，如满足下列哪些项可视为远端短路?（ ）A、短路电流中的非周期分量在短路过程中由初始值衰减到零B、短路电流中的周期分量在短路过程中基本不变C、以供电电源容量为基准的短路电路计算电抗标么值不小于3D、以供电电源容量为基准的短路电路计算电抗标么值小于247、为减少供配电系统的电压偏差，可采取下列哪些措施?（ ）A、正确选用变压器变比和电压分接头B、根据需要，增大系统阻抗C、采用无功补偿措施D、宜使三相负荷平衡48、在电气工程设计中，短路电流的计算结果的用途是下列哪些项?（ ）A、确定中性点的接地方式B、继电保护的选择与整定C、确定供配电系统无功功率的补偿方式D、验算导体和电器的动稳定、热稳定49、低压配电网络中，对下列哪些项宜采用放射式配电网络?（ ）A、用电设备容量大B、用电负荷性质重要C、有特殊要求的车间、建筑物内的用电负荷D、用电负荷容量不大，但彼此相距很近50、对3～20kV电压互感器，当需要零序电压时，一般选用下列哪些项?（ ）A、两个单相电压互感器V－V接线B、一个三相五柱式电压互感器C、一个三相三柱式电压互感器D、三个单相三线圈互感器，高压侧中性点接地51、选择35kV及以下变压器的高压熔断器熔体时，下列哪些要求是正确的?（ ）A、当熔体内通过电力变压器回路最大工作电流时不熔断B、当熔体内通过电力变压器回路的励磁涌流时不熔断C、跌落式熔断器的断流容量仅需按短路电流上限校验D、高压熔断器还应按海拔高度进行校验一52、选择低压接触器时，应考虑下列哪些要求?（ ）A、额定工作制B、使用类别C、正常负载和过载特性D、分断短路电流的能力53、某10kV架空线路向一台500kV·A变压器供电，该线路终端处装设了一组跌落熔断器，该熔断器具有下列哪些作用?（ ）A、限制工作电流B、投切操作C、保护作用D、隔离作用54、对于35kV及以下电力电缆绝缘类型的选择，下列哪些项表述符合规范规定?（ ）A、高温场所不宦选用普通聚氯乙烯绝缘电缆B、低温环境宜选用聚氯乙烯绝缘电缆C、防火有低毒性要求时，不宜选用聚氯乙烯电缆D、100℃以上高温环境，宜选用矿物绝缘电缆55、有关交流调速系统的描述，下列哪些项是错误的?（ ）A、转子回路串电阻的调速方法为变转差率，用于绕线型异步电动机B、变极对数的调速方法为有级调速，作用于转子侧C、定子侧调压为调转差率D、液力耦合器及电磁转差离合器调速均为凋电机转差率云测库，互联网测评考试与人才管理平台56、低压配电设计中，有关绝缘导线布线的敷设要求，下列哪些表述符合规范规定?（ ）A、直敷布线可用于正常环境的屋内场所，当导线垂直敷设至地面低于1．8m时，应穿管保护B、直敷布线应采用护套绝缘导线，其截面不宜大于6m㎡C、在同一个槽盒里有几个回路时，其所有的绝缘导线应采用与最高标称电压回路绝缘相同的绝缘D、明敷或暗敷于干燥场所的金属管布线时，应采用管壁厚度不小于1．2mm的电线管57、下面是一组有关接地问题的叙述，其中正确的是哪些项?（ ）A、接地装置的对地电位是零电位B、电力系统中，电气装置、设施的某些可导电部分应接地，接地装置按用途分为工作(系统)接地、保护接地、雷电保护接地、防静电接地四种C、一般来说，同一接地装置的冲击接地电阻总不小于工频接地电阻1D、在3～10kV变配电所中，当采用建筑物基础做自然接地极，且接地电阻又满足规定值时，可不另设人工接地网58、对于35kV及以下电缆，下列哪些项敷设方式符合规定?（ ）A、地下电缆与公路交叉时，应采用穿管B、有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟C、在载重车辆频繁经过的地段，可采用电缆沟D、有化学腐蚀液体溢流的场所，不得用电缆沟59、某变电所35kV备用电源自动投入装置功能如下，请指出哪几项功能是不正确的?（ ）A、手动断开工作回路断路器时，备用电源自动投入装置动作，投入备用电源断路器B、工作回路上的电压一旦消失，自动投人装置应立即动作C、在鉴定工作电压确定无电压而且工作回路确实断开后才投人备用电源断路器D、备用电源自动投入装置动作后，如投到故障上，再自动投人一次60、建筑物防雷设计，下列哪些表述与国家规范一致?（ ）A、当独立烟囱上的防雷引下线采用圆钢时，其直径不应小于10mmB、架空接闪线和接闪网宜采用截面不小于50m㎡的热镀锌钢绞线C、当建筑物利用金属屋面作为接闪器，会属板下面无易燃物品时，其厚度不应小于0．4mmD、当独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于12mm：扁钢截而不应小于100m㎡，其厚度不应小于4mm61、综合布线系统设备间机架和机柜安装时宜符合的规定，下列哪些项表述与规范的要求一致?（ ）A、机架或机柜前面的净空不应小于800mm，后面的净空不应小于800mmB、机架或机柜前面的净空不应小于800mm，后面的净空不应小于600mmC、机架或机柜前面的净空不应小于600mm，后面的净空不应小于800mmD、壁挂式配线设备底部离地面的高度不宜小于300mm62、某中学教学楼属第二类防雷建筑物，下列屋顶上哪些金属物宜作为防雷装置的接闪器?（ ）A、高2．5m、直径80mm、壁厚为4mm的钢管旗杆B、直径为50mm，壁厚为2．0mm的镀锌钢管栏杆C、直径为16mm的镀锌圆钢爬梯D、安装在接收无线电视广播的功用天线的杆顶上的接闪器63、在变电所设计和运行中应考虑直接雷击、雷电反击和感应雷电过电压对电气装置的危害，其直击雷过电压保护可采用避雷针或避雷线，下列设施应装设直击雷保护装置的有哪些?（ ）A、露天布置的GIS的外壳B、有火灾危险的建构筑物C、有爆炸危险的建构筑物D、屋外配电装置，包括组合导线和母线廊道64、下列哪些消防用电设备应按一级负荷供电?（ ）A、室外消防用水量超过301/s的工厂、仓库B、建筑高度超过50m的乙、丙类厂房和丙类库房C、一类高层建筑的电动防火门、窗、卷帘、阀门等D、室外消防用水量超过251/s的企业办公楼65、关于静电保护的措施及要求，下列叙述有哪些是正确的?（ ）A、静电接地的接地电阻一般不应大于100ΩB、对非金属静电导体不必做任何接地C、为消除静电非导体的静电，宜采用静电消除器D、在频繁移动的器件上使用的接地导体，宜使用6m㎡以上的单股线66、下列关于电子设备信号电路接地系统接地导体长度的规定哪些是正确的?（ ）A、长度不能等于信号四分之一波长云测库，互联网测评考试与人才管理平台B、长度不能等于信号四分之一波长的偶数倍C、长度不能等于信号四分之一波长的奇数倍D、不受限制67、某设计院旧楼改造，为改善设计室照明环境，下列哪几种做法符合国家标准规范的要求?（ ）A、增加灯具容量及数量，提高照度标准到750lxB、加大采光窗面积，布置浅色家具，白色顶棚和墙面C、每个员工工作桌配备20W节能工作台灯D、限制灯具中垂线以上等于和大于65º高度角的亮度68、某市有彩电转播需求的足球场场地平均垂直照度为1870lx，满足摄像照明要求，下列主席台前排的垂直照度，哪些数值符合国家规范标准规定的要求?（ ）A、200lxB、300lxC、500lxD、7501lx69、关于可编程序控制器PLC循环扫描周期的描述，下列哪几项是错误的?（ ）A、扫描速度的快慢与控制对象的复杂程度和编程的技巧无关B、扫描速度的快慢与PLC所采用的处理器型号无关C、PLC系统的扫描周期包括系统自诊断、通信、输人采样、用户程序执行和输出刷新等用时的总和D、通信时间的长短，连接的外部设备的多少，用户程序的长短，都不影响PLC扫描时间的长短70、采取下列哪些措施可降低或消除气体放电灯的频闪效应?（ ）A、灯具采用高频电子镇流器B、相邻灯具分接在不同相序C、灯具设置电容补偿D、灯具设置自动稳压装置答案解析部分一、单项选择题1、【答案】C【解析】依据：《低压配电设计规范》(GB5005—2011)第5．2．9－1条。

2013注册电气工程师考试专业知识供配电专业真题及答案第1部分：单项选择题，共60题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]A)3VB)6VC)9VD)12V答案:C解析:设网孔电流大小分别为I1、I2、I3（按图中从右到左逆时针顺序），其中Is=is，列写网孔电流方程为：u＝10（I3－I1），gu=I1+I2，u＝70×I1－20×I2，联立方程解得u＝9V。

2.[单选题]如图示电路中，当R为下列哪项数值时，其能获得最大功率为？（ ）A)7.5ΩB)4.5ΩC)5.2ΩD)5.5Ω答案:D3.[单选题]A)AB)BC)CD)D答案:B解析:4.[单选题]有一个由R=3kΩ，L=4H和C=1μF三个元件相串联的电路。

若电路发生谐振，则振荡频率为应为下列哪项数值（ ）A)331rad/sB)500rad/sC)375rad/sD)750rad/s答案:A解析:5.[单选题]图示空心变压器AB间的输入阻抗Zm应为下列哪项数值？（ ）B)BC)CD)D答案:D解析:将耦合空心变压器做去耦等效变换，如题解图所示。

根据耦合电感电压电流关系可知：6.[单选题]图示电路中电压μ含有基波和三次谐波，基波角频率为若要求μ1中不含基波分量而将μ中的三次谐波分量全部取出，则电容C1应为下列哪项数值？（ ）A)2.5 μFB)1.25μFC)5 μFD)10μF答案:B解析:B)220WC)6600WD)4400W答案:A解析:8.[单选题]A)7AB)1AC)5AD)0A答案:C解析:当电路发生谐振时对外呈纯阻性，电压与电流同相。

设电源频率为ω，若发生谐振，则总阻抗的虚部为0。

根据题意有：解得：I3＝5A。

9.[单选题]在R、L、C串联电路中，Xc=10Ω若电压维持不变而将L短路，总电流的有效值与原来相同，则X?应为下列哪项数值？（ ）A)30 ΩB)40ΩC)5ΩD)20Ω答案:D解析:10.[单选题]图示电路的戴维南等效电路参数μS为下列哪项数值？（ ）A)35VB)15VC)3VD)9V答案:B解析:根据戴维南等效定理，等效电路中的参数uS为端口的开路电压。

2013年注册电气工程师（供配电）公共基础真题试卷及答案与解析一、单项选择题1 已知向量α=(-3，-2，1)，β=(1，-4，-5)，则｜α×β｜等于：（A）0（B）6（C）（D）14i+16j-10k2 若,则必有：（A）a=-1， b=2（B）a=-1，b=-2（C）a=-1，b=-1（D）a=1，b=13 若，则等于：（A）-tant（B）tant（C）-sint（D）cott4 设f(x)有连续导数，则下列关系式中正确的是：（A）∫f(x)dx=f(x)（B）[∫f(x)dx]'=f(x)（C）∫f'(x)dx=f(x)dx（D）[∫f(x)dx]'=f(x)+c5 已知f(x)为连续的偶函数，则f(x)的原函数中：（A）有奇函数（B）都是奇函数（C）都是偶函数（D）没有奇函数也没有偶函数6 设，则f(x)在点x=1：（A）不连续（B）连续但左、右导数不存在（C）连续但不可导（D）可导7 函数y=(5-x)号的极值可疑点的个数是：（A）0（B）1（C）2（D）38 下列广义积分中发散的是：（A）（B）（C）（D）9 二次积分f(x，y)dy交换积分次序后的二次积分是：（A）（B）（C）（D）10 微分方程xy'-ylny=0满足y(1)=e的特解是：（A）y=ex（B）y=e x（C）y=e2x（D）y=lnx11 设z=z(x，y)是由方程xz-xy+ln(xyz)=0所确定的可微函数，则= （A）（B）-x+（C）（D）12 正项级数的部分和数列｛S n｝(S n=)有上界是该级数收敛的：（A）充分必要条件（B）充分条件而非必要条件（C）必要条件而非充分条件（D）既非充分又非必要条件13 若f(-x)=-f(x)(-∞<x<+∞)，且在(-∞，0)内f'(x)>0，f''(x)<0，则f(x)在(0，+∞)内是：（A）f'(x)>0，f(x)<0（B）f'(x)<0，f''(x)>0（C）f'(x)>0，f''(x)>0（D）f'(x)<0，f''(x)<014 微分方程y''-3y'+2y=xe x的待定特解的形式是：（A）y=(Ax2+Bx)e x（B）y=(Ax+B)e x（C）y=Ax2e x（D）y=Axe x15 已知直线L：，平面π：-2x+2y+z-1=0，则：（A）L与π垂直相交（B）L平行于π，但L不在π上（C）L与π非垂直相交（D）L在π上16 设L是连接点A(1，0)及点B(0，-1)的直线段，则对弧长的曲线积分∫L(y-x)ds=（A）-1（B）1（C）（D）17 下列幂级数中，收敛半径R=3的幂级数是：（A）（B）（C）（D）18 若z=f(x，y)和y=φ(x)均可微，则= （A）（B）（C）（D）19 已知向量组α1=(3，2，-5)T，α2=(3，-1，3)T,α3=(1，，1)T，α4(6，-2，6)T则该向量组的一个极大线性无关组是：（A）α2，α4（B）α3，α4（C）α1，α2（D）α2，α320 若非齐次线性方程组AX=b中，方程的个数少于未知量的个数，则下列结论中正确的是：（A）AX=0仅有零解（B）AX=0必有非零解（C）AX=0一定无解（D）AX=b必有无穷多解21 已知矩阵A=与B=相似，则λ=（A）6（B）5（C）4（D）1422 设A和B为两个相互独立的事件，且P(A)=0．4，P(B)=0．5，则P(A∪B)等于：（A）0.9（B）0.8（C）0.7（D）0.623 下列函数中，可以作为连续型随机变量的分布函数的是：（A）（B）（C）（D）24 设总体X～N(0，σ2)，X1，X2，…X n是来自总体的样本，则σ2的矩估计是：（A）（B）（C）（D）25 一瓶氦气和一瓶氮气，它们每个分子的平均平动动能相同，而且都处于平衡态。

2013年注册电气工程师（供配电）专业基础真题试卷（无答案）一、单项选择题1 图示电路中u=－2V，则3V电压源发出的功率应为下列哪项数值?( )（A）10W（B）3W（C）－3W（D）－10W2 图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值?( )（A）（B）（C）14A（D）7A3 若图示电路中的电压值为该点的结点电压，则电路中的电流I应为下列哪项数值?( )（A）－2A（B）2A（C）0．8750A（D）0．4375A4 若图示电路中i s=1．2A和g=0．1 s，则电路中的电压u应为下列哪项数值?( )（A）3V（B）6V（C）9V（D）12V5 在图示电路中，当R为下列哪项数值时，它能获得最大功率?( )（A）7．5Ω（B）4．5Ω（C）5．2Ω（D）5．5Ω6 正弦电流通过电容元件时，电流应为下列哪项数值?( )（A）jωCU m（B）（C）－jωCU M（D）7 有一个由R=3kΩ，L=4H和C=1μF三个元件相串联的电路。

若电路振荡，则振荡频率应为下列哪项数值?( )（A）331rad／s（B）500rad／s（C）375rad／s（D）750rad／s8 图示空心变压器AB间的输入阻抗Z m应为下列哪项数值?( )（A）j20Ω（B）－j20Ω（C）－j15Ω（D）j15Ω9 图示电路中电压u含有基波和三次谐波，基波角频率为104rad／s。

若要求u1中不含基波分量而将u中的三次谐波分量全部取出，则电容C1为应为下列哪项数值?( )（A）2．5μF（B）1．25μF（C）5μF（D）10μF10 图示三相对称三线制电路中线电压为380V，且各负载Z=44Ω，则功率表的读数应为下列哪项数值?( )（A）0W（B）2200W（C）6600W（D）4400W11 图示正弦电流电路发生谐振时，电流的大小分别为4A和3A，则电流的大小应为下列哪项数值?( )（A）7A（B）1A（C）5 A（D）0A12 在R、L、C串联电路中，X C=10Ω。

2013年度全国勘察设计注册电气工程师（发输变电）执业资格考试试卷专业基础考试住房和城乡建设部执业资格注册中心命制人力资源和社会保障部人事考试中心印制二○一三年九月1. 图示电路的输入电阻为下列哪项数值？（ ）（A ）Ω5.1 （B ）Ω3 （C ）Ω9 （D ）Ω2 答案：B1.【答案】B【考点】戴维南定理【解析】根据题1图，端口电压与端口电流分别为： TT 3/,-^ 31,-31,Uab-jll; - 3 -’1 - 3 1 则输入电阻为：Rir^Uab/Idli/Iid Q 。

2. 图示电路的输入电阻为下列哪项数值？（A ） Ω5.2 （B ）Ω-5 （C ）Ω5 （D ）Ω25 答案：B2.【答案】B【考点】戴维南定理【解析】由题2图可知，假定流过5 Q 支路的电流的参考方向为从上到下，根据基尔霍夫电流定律（KCL)， 流过5 Q 支路的电流大小为一I,则入口电压为：Uab= (I-2I) X5=-5IV ；输入电阻为：Rin=Uab/I=-5I/I=-5 Q 。

3. 图示电路中，V u 10=，则5V 电压源发出的功率为下列哪项数值？（ ）（A ）W 5 （B ）W 10 （C ）W 5- （D ）W 10- 答案：C».【答案】C【考点】电压、电流的相位分析 【解析】根据基尔霍夫电压定律（KVL)有：U=UR+US ，即Ur=5V 。

根据欧姆定律有：I=Ur/R 二 1A 。

由于电流方向与电压源的方向相反，则其发出的功率为负值，即:4. 有一个由Ω=k R 1，H L 2=和F C μ5.0=三个元件相串联的电路，则该电路在动态过程中的振荡角频率为下列哪项数值？（ ）（A ）s rad /5250 （B ）s rad /1000 （C ）s rad /5500 （D ）s rad /750 答案：B4.【答案】B【考点】RLC串联电路的临界振荡条件，代入数值可得：/? = lkfl<22kn.。

2013年注册电气工程师（供配电）《专业基础考试》真题及详解单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）1.图示电路中u=-2V，则3V电压源发出的功率应为下列哪项数值？（）A.10WB.3WC.-3WD.-10W【答案】B【考点】电压电流的参考方向和发出功率、吸收功率的定义【解析】以逆时针方向为参考正方向，根据基尔霍夫电压定律有：u-3+Ur=0，得：ur=5V。

电阻两端电压是 5V，电流方向与电压参考方向相同，则电流I=5V/5Q=1A，所以3V电压源发出的功率为：P=3VX1A=3W。

2.图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）A.-114AB.17AC.14AD.7A【答案】A【考点】电路的等效变换【解析】如题2解图所示，由电路的对称性，易知节点1和2等电位，节点3和4等电位。

由此可得电路等效电阻为:Req= （100//100） + （100//100+100+100//100） // （100//100） + （100//100） =140Q。

即电源两端电阻R= 140 0，所以I=u/R=l/14A。

3.若图示电路中的电压值为该点的结点电压，则电路中的电流I应为下列哪项数值？（）A.-2AB.2AC.0.8750AD.0.4375A【答案】D【考点】节点电压方程【解析】设节点1电压为Ui ，节点2电压为U2，节点1和节点2之间电压为U12， Ui2=Ui-U2，则1=列节点电压方程为:从而求得：I = ¥ = Uy ^ "2 = 0.4375 A 。

4.若图示电路中is=1.2A 和g=0.1S ，则电路中的电压u 应为下列哪项数值？（）A.3VB.6VC.9VD.12V【答案】C【考点】回路电流方程5.如图示电路中，当R 为下列哪项数值时，它能获得最大功率？（ ）A.7.5ΩB.4.5ΩC.5.2ΩD.5.5Ω载可获得最大功率。

注册供配电2013年上午专业知识考试真题及详解2013年电⽓注册⼯程师供配电专业考试专业知识题(上午卷)⼀、单项选择题(共40题，每题1分，每题的备选项中只有—个最符合题意)1.在TN系统中，供给配电线路或仅供给固定式电⽓设备⽤电的末端线路的间接接触防护电器切断故障回路的时间，⼀般不宜⼤于下列哪项数值？(A)0.2s(B)0.4s(C)5s(D)7s解答过程：依据GB50054-2011第5.2.9条答案：[C]QQ群2507575502.⼈体的“内阻抗”是指下列⼈体哪个部分间阻抗?(A)在⽪肤上的电极与⽪下导电组织之间的阻抗(B)是⼿和双脚之间的阻抗(C)在接触电压出现瞬间的⼈体阻抗(D)两电极分别接触⼈体两部位，除去⽪肤阻抗后电极间的阻抗解答过程：依据《电流对⼈和家畜的效应》GB/T13870.1-2008第3.1.3条规定，“⼈体内阻抗与⼈体两个部位相接触的⼆电极间的阻抗，不计⽪肤阻抗”答案：[D]QQ群250757550【考查知识点】⼈体内阻抗【解题提⽰】概念题，找到对应的条⽂说明即可。

3.在爆炸性危脸环境的2区内，不能选⽤下列哪⼀种防爆结构的绕线型感应电动机？(A)隔爆型(B)正压型(C)增安型(D)⽆⽕花型解答过程：依据《爆炸和⽕灾危险环境电⼒装置设计规范》GB50058-1992第2.5.3条规定及表2.5.3-1，在爆炸性危脸环境的2区内，不能选⽤⽆⽕花型防爆结构的绕线型感应电动机。

答案：[D]QQ群250757550【考查知识点】旋转电机防爆结构的选型4.在建筑物内实施总等电位联结时，下列各⽅案中哪⼀⽅案是正确的?(A)在进线总配电箱近旁安装接地母排，汇集诸联接线(B)仅将需联结的各⾦属部分就近互相连通(C)将需联结的⾦属管道结构在进⼊建筑物处联结到建筑物周围地下⽔平接地扁钢上(D)利⽤进线总配电箱内PE母排汇接诸联结线解答过程：依据《⼯业与民⽤配电设计⼿册(第三版)》第883页说明，总等电位联结是将建筑物电⽓装置外露可导电部分与装置外导电部分电位基本相等的连接。

2013注册电气工程师考试发输变电专业真题及答案说明：答案和解析在试卷最后第1部分：单项选择题，共39题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]发电机能承受的过载能力与过载时间有关，当发电机过载为1.4倍额定定子电流时，允许的过电流时间应为（取整数）（ ）。

A)9sB)19sC)39sD)28s2.[单选题]当发电厂内发生三相短路故障时，若高压断路器实际开断时间越短，则（ ）。

A)开断电流中的非周期分量绝对值越低B)对电力系统的冲击就越严重C)短路电流的热效应就越弱D)被保护设备的短路冲击耐受水平可以越低3.[单选题]照明设计时，灯具端电压的偏移，不应高于额定电压的105%，对视觉要求较高的主控室、单元控制室、集中控制室等，这种偏移也不宜低于额定电压的（ ）。

A)97.5%B)95%C)90%D)85%4.[单选题]某变电所中装有几组35kV电容器，每相由4个串联段组成，单台电容器的额定电压有5.5kV和6kV两种，安装在绝缘平台上，绝缘平台分两层，单台电容器的绝缘水平最低不应低于（ ）。

A)6.3kV级B)10kV级C)20kV级D)35kV级5.[单选题]某500kV变电所中，设有一组单星形接线串联了电抗率为12%电抗器的35kV电容器组，电容器组每组单联段数为4，此电容器组中的电容器额定电压应选为（ ）。

A)4kVB)5kVC)6kVD)6.6kV6.[单选题]在发电厂中，容量为370MVA的双绕组升压变压器，其220kV中性点经隔离刀闸及放电间隙接地，其零序保护应按下列哪项配置？（ ）A)装设带两段时限的零序电流保护D)装设带两段时限的零序电流保护、装设一套零序电流电压保护7.[单选题]在380V低压配电设计中，下列哪种表述是错误的？（ ）A)选择导体截面时，应满足线路保护的要求B)绝缘导体固定在绝缘子上，当绝缘子支持点的间距小于等于2m时，铝导体最小截面为10mm2C)装置外可导电部分可作为保护接地中性导体的一部分D)线路电压损失应满足用电设备正常工作及起动时端电压的要求8.[单选题]下列对直流系统接线的表述，哪一条是不正确的？（ ）A)2组蓄电池的直流系统，应采用二段单母线接线，设联络电器，正常运行时，两段直流母线应分别独立运行B)2组蓄电池的直流系统应满足在正常运行中两段母线切换时不中断供电的要求，在切换过程中允许短时并联运行C)2组蓄电池的直流系统，采用高频开关充电装置时，可配置3套充电装置D)2组蓄电池配置3套充电装置时，每组蓄电池及其充电装置应分别接入相应母线段，第3套充电装置应经切换电器对其中1组蓄电池进行充电9.[单选题]下列对直流系统保护电器的配置要求中，哪项是不正确的？（ ）A．直流断路器和熔断器串级作为保护电器，直流断路器额定电流为16A，上一级熔断器额定电流可取32AA)直流断路器应具有电流速断和过电流保护B)直流馈线回路可采用熔断器和刀开关合一的刀熔开关C)直流断路器和熔断器串级作为保护电器，熔断器额定电流为2D)上一级直流断路器额定电流可取6A10.[单选题]设计最大风速超过下列哪项数值的地区，在变电所的户外配电装置中，宜采取降低电气设备安装高度、加强设备与基础的固定等措施？（ ）A)15m/sB)20m/sC)30m/sD)35m/s11.[单选题]某一工厂设有高、低压配电室，下列布置原则中，哪条不符合设计规程规范的要求？（ ）A)成排布置的高、低压配电屏（柜），其长度超过6m时，屏（柜）后的通道应设2个出口B)布置有成排配电屏的低压配电室，当两个出口之间的距离超过15m时，其间尚应增加出口C)布置有成排配电柜的高压配电室，当两个出口之间的距离超过15m时，其间尚应增加出口D)双排低压配电屏之间有母线桥，母线桥护网或外壳的底部距地面的高度不应低于2.2m12.[单选题]某回路测量用的电流互感器二次额定电流为5A，其额定容量是30VA，二次负载阻抗最大不超过下列何值时，才能保证电流互感器的准确等级？（ ）A)1ΩB)1.1ΩC)1.2ΩD)1.3Ω13.[单选题]某工程导线采用符合《圆线同心绞架空导线》（GB 1179-1999）规定的钢芯铝绞线，其计算拉断力为123400N，当导线的最大使用张力为下列哪个数值时，设计安全系数为2.5？（ ）A)46892NB)49360NC)30850ND)29308NA)发电机额定电流的50%B)发电机额定电流的80%C)发电机额定电流的70%D)发电机额定电流的50%～80%15.[单选题]某电厂厂用电源由发电机出口经电抗器引接，若电抗器的电抗（标幺值）为0.3，失压成组自起动容量（标幺值）为1，则其失压成组自起动时的厂用母线电压应为下列哪项数值？（ ）A)70%B)81%C)77%D)85%16.[单选题]某变压器低压侧的线电压为400V，若每相回路的总电阻为15mΩ，总电抗20mΩ，其三相短路电流周期分量的起始有效值为下列何值？（短路时可认为低压厂变高压侧电压不变，不考虑电动机反馈）（ ）A)16kAB)11.32kAC)9.24kAD)5.33kA17.[单选题]某变电所的220kV户外配电装置出线门型构架高为14m，边相导线距架构柱中心2.5m，出线门型构架旁有一独立避雷针，若独立避雷针的冲击电阻为20Ω，则该独立避雷针距出线门型构架间的空气距离至少应大于下列何值？（）A)7.9mB)6mC)5.4mD)2.9m18.[单选题]某220kV配电装置，雷电过电压要求的相对地最小安全距离为2m，请问雷电过电压要求的相间最小安全距离应为下列哪项数值？（ ）A)1.8mB)2.0mC)2.2mD)2.4m19.[单选题]对内桥与外桥接线（双回变压器进线与双回线路出线），下列表述哪项是错误的？（ ）A)采用桥形接线的优点是所需断路器少，四回进出线只需要三台断路器B)采用内桥接线时，变压器的投切较复杂C)当出线线路较长、故障率高时，宜采用外桥接线D)桥形接线为避免进或出线断路器检修时，变压器或线路较长时间停电，可以加装跨条20.[单选题]对单机容量为300MW的燃煤发电厂，其厂用电电压宜采用下列哪项组合？（ ）A)3kV，380VB)6kV，380VC)6kV，660VD)10kV，380V21.[单选题]电缆与直流电气化铁路交叉时，电缆与铁路路轨间的距离应满足下列哪项数值？（ ）A)1.5m22.[单选题]导线在某工况时的水平风比载为30×10－3N/（m·m2），综合比载为50×10－3N/（m·mm2），水平应力为80N/mm2，若某档档距为400m，高差为40m，导体最低点到较高悬挂点间的水平距离为下列哪项数值？（按平抛物线考虑）（ ）A)360mB)400mC)467mD)500m23.[单选题]变电所照明设计中，下列关于开关、插座的选择要求哪项是错误的？（ ）A)潮湿多灰尘场所及屋外装设的开关和插座，应选用防水防尘型B)办公室、控制室宜选三极式单相插座C)生产车间单相插座额定电压应为250V，电流不得小于10AD)在有爆炸、火灾危险的场所不宜装设开关和插座24.[单选题]200MW及以上容量的发电机组，其厂用备用电源快速自动投入装置，应采用具备下列哪种同步鉴定功能？（）A)相位差B)电压差C)相位差及电压差D)相位差、电压差及频率差25.[单选题]某电厂100MW机组采用发电机-变压器单元接线接入220kV系统，发电机出口电压为10.5kV，接地故障电容电流为1.5A，由于系统薄弱，若要求发电机内部发生单相接地故障时不立即停机，发电机中性点应采用下列哪种接地方式（ ）A)不接地B)高电阻接地C)消弧线圈接地D)低电阻接地26.[单选题]安装在靠近电源处的断路器，当该处短路电流的非周期分量超过周期分量多少时，应要求制造厂提供断路器的开断性能？（ ）A)15%B)20%C)30%D)40%27.[单选题]在变电所中，110kV及以上户外配电装置，一般装设架构避雷针，但在下列哪种地区宜设独立避雷针？（）A)土壤电阻率小于1000Ω·m的地区B)土壤电阻率大于350Ω·m的地区C)土壤电阻率大于500Ω·m的地区D)土壤电阻率大于1000Ω·m的地区28.[单选题]变电所中，配电装置的设计应满足正常运行、检修、短路和过电压时的安全要求，从下列哪级电压开始，配电装置内设备遮拦外的静电感应场强不宜超过10kV/m？（离地1.5空间场强）？（ ）A)110kV及以上B)220kV及以上29.[单选题]发电厂的屋外配电装置，为防止外人任意进入，其围栏高度宜至少为下列哪项数值？（ ）A)1.5mB)1.7mC)2.0mD)2.3m30.[单选题]当发电厂高压厂用电系统采用高电阻接地方式时，若采用由其供电的低压厂用变压器高压侧中性点来实现，则低压变压器应选用下列哪种接线组别？（ ）A)Yyn0B)Dyn11C)DdD)YNd131.[单选题]所用变压器高压侧选用熔断器作为保护电器时，下列哪些表述是正确的？（ ）A)熔断器熔管的电流应小于或等于熔体的额定电流B)限流熔断器可使用在工作电压低于其额定电压的电网中C)熔断器只需按额定电压和开断电流选择D)熔体的额定电流应按熔断器的保护熔断特性选择32.[单选题]在电压互感器的配置方案中，下列哪种情况高压侧中性点是不允许接地的？（ ）A)三个单相三绕组电压互感器B)一个三相三柱式电压互感器C)一个三相五柱式电压互感器D)三个单相四绕组电压互感器33.[单选题]在电气二次回路设计中，下列哪种继电器应表明极性？（ ）A)中间继电器B)时间继电器C)信号继电器D)防跳继电器34.[单选题]某变压器额定容量为1250kVA、额定变比为10/0.4kV，其对称过负荷保护的动作电流应整定为（ ）。

公式的要求，且不应大于 荷？（分数： 1.00） 2018 年注册电气工程师（供配电）考试专业知识（上午）真题（ 总分： 100.00 ，做题时间： 240 分钟 ）一、单项选择题 （总题数： 40，分数： 40.00）1. 低电阻接地系统的高压配电电气装置，其保护接地的接地电阻应符合下列哪项 下列哪项数值？（分数： 1.00 ） A. R W 2000/IG , 10Q B. R W 2000/IG , 4Q V C. R W 120/IG , 4Q D. R W 50/IG , 1Q 解析：2. 直流负荷按性质可分为经常负荷、事故负荷和冲击负荷，下列哪项不是经常负 A. 连续运行的直流电动机 B. 热工动力负荷 V C. 逆变器D. 电气控制、保护装置等 解析： 3.配电设计中，计算负荷的持续时间应取导体发热时间常数的几倍？（分数： 1.00） A. 1 倍 B. 2 倍 C. 3 倍 V D. 4 倍 解析： 4.某学校教室长9.0m,宽7.4m ，灯具安装高度离地2.60m ，离工作面高度1.85m ,则该教室的室形指数为下列哪项数值？（分数： 1.00） A. 1.6 B. 1.9 C. 2.2 V D. 3.2 解析：5.已知同步发电机额定容量为 25MVA 超瞬态电抗百分值 Xd"=12.5%,标称电压为10kV,则超瞬态电抗有名值最接近下列哪项数值？（分数： 1.00） A. 0.55 Q B. 5.5 Q C. 55Q V D. 550Q 解析：6.10kV 电能计量应采用下列哪一级精度的有功电能表？（分数： 1.00） A. 0.2S B. 0.5S VC. 1.0D. 2.0解析：7. 继电保护和自动装置的设计应满足下列哪一项要求？（分数：1.00 ）A. 可靠性、经济性、灵敏性、速动性B. 可靠性、选择性、灵敏性、速动性VC. 可靠性、选择性、合理性、速动性D. 可靠性、选择性、灵敏性、安全性解析：8. 当10/0.4kV 变压器向电动机供电时，全压直接经常起动的笼型电动机功率不应大于电源变压器容量的百分数是多少？（分数： 1.00 ）A. 15%B. 20% VC. 25%D. 30%解析：9. 在系统接地型式为TN 及TT 的低压电网中，当选用YynO 接线组别的三相变压器时，其由单相不平衡负荷引起中性线电流不得超过低压绕组额定电流的多少（百分数表示），且其一相的电流在满载时不得超过额定电流的多少（百分数表示）？（分数： 1.00 ）A. 15%，60%B . 20%，80%C. 25%，100% VD. 30%，120%解析：10. 在爆炸性粉尘环境内，下列关于插座安装的论述哪一项是错误的？（分数： 1.00 ）A. 不应安装插座VB. 应尽量减少插座的安装数量C. 插座开口一面应朝下，且与垂直面的角度不应大于D. 宜布置在爆炸性粉尘不易积聚的地点解析：11. 某IT 系统额定电压为380V, 系统中安装的绝缘监测电器的测试电压和绝缘电阻的整定值，下列哪一项满足规范要求？（分数： 1.00 ）A. 测试电压应为250V，绝缘电阻整定值应低于0.5M QB. 测试电压应为500V，绝缘电阻整定值应低于0.5M Q VC. 测试电压应为250V，绝缘电阻整定值应低于 1.0M QD. 测试电压应为1000V，绝缘电阻整定值应低于 1.0M Q解析：12. 变电所的系统标称电压为35kV，配电装置中采用的高压真空断路器的额定电压，下列哪一项是最适宜的？（分数： 1.00 ）A. 35.0kVB. 37.0kVC. 38.5kVD. 40.5kV V解析：13. 关于无人值班变电站直流系统中蓄电池组容量选择的描述，下列哪一项是正确的？（分数：1.00）控制火灾报警控制器实现 制器控制消防联动控制器实现 控制器联动应急照明集中电源和照明配电箱联动控制消防联动控项不满足规范的要求？（分规定？（分数： 1.00 ）A. 满足事故停电 1 小时内正常分合闸的放电容量B. 满足全站事故停电 1 小时的放电容量C. 满足事故停电 2 小时内正常分合闸的放电容量D. 满足全站事故停电2小时的放电容量 V 解析：14. 建筑中消防应急照明和疏散指示的联动控制设计， 根据规范的规定， 下列 哪项是正确的？ （分数：1.00 ）A. 集中控制型消防应急照明和疏散指示系统，应由应急照明控制器联动B. 集中电源集中控制型消防应急照明和疏散指示系统，应由应急照明控C. 集中电源非集中控制型消防应急照明和疏散指示系统，应由消防联动 应急照明分配电装置实现 VD. 自带电源非集中控制型消防应急照明和疏散指示系统，应由消防应急 制器实现 解析：15. 有线电视的卫星电视接收系统设计时，对卫星接收站站址的选择，下列哪 数：1.00 ）A. 应远离高压线和飞机主航道B. 应考虑风沙、尘埃及腐蚀性气体等环境污染因素C. 宜选择在周围无微波站和雷达站等干扰源处，并应避开同频干扰D. 卫星信号接收方向应保证卫星接收天线接收面 1/3 无遮挡 V 解析： 16. 视频显示系统的工作环境以及设备部件和材料选择，下列哪项符合规范的 A. LCD 视频显示系统的室内工作环境温度应为 0〜40C LCD 、PDF 视频显示系统的室外工作环境温度应为-40〜55'C VC. LED 视频显示系统的室外工作环境温度应为 -40? 55CD. 系统采用设备和部件的模拟视频输入和输出阻抗以及同轴电缆的特 性阻抗均为 100解析：17. 实测用电设备端子电压偏差如下，下列哪项不满足规范的要求？（分数： 1.00） A. 电动机： 3%B. 一般工作场所照明： +5%C. 道路照明： -7%D. 应急照明： +7% V 解析：18. 在两个防雷区的界面上进行防雷设计时，下面哪项目不符合规范的规定？（分数： 1.00）A. 在两个防雷区的界面上宜将所有通过界面的金属物做等电位连接B. 当线路能承受所发生的电涌电压时，电涌保护器应安装在路进线处C. 线路的金属保护层宜首先于界面处做等电位连接 VD. 线路的屏蔽层宜首先于界面处做一次等电位连接 解析：19. 在室内照明设计中， 按规范规定， 下列哪个场所宜选用 3300〜5300K 的相关色 温的光源？ （分数： 1.00 ） A. 病房 B. 教室 V C. 酒吧 D. 客房 解析：20.20kV 及以下变配电所设计选择配电变压器，下述哪项措施能节约电缆和减少 能源损耗？（分数： 1.00 ）A. 动力和照明不共用变压器B. 设置2台变压器互为备用VC. 低压为0.4kV 的单台变压器的容量不宜大于1250kVAD. 选用Dyn11 接线组别变压器解析：21. 在一般照明设计中，宜选用下列哪种灯具？（分数： 1.00 ）A. 荧光高压汞灯B. 卤钨灯C. 大于25W 的荧光灯VD. 小于25W 的荧光灯解析：22. 用户端供配电系统设计中，下列哪项设计满足供电要求？（分数：1.00 ）A. —级负荷采用专用电缆供电B. 二级负荷由两回线路供电VC. 选择阻燃型10kV 高压电缆在城市交通隧道内敷设D. 消防设备配电箱不必独立设置解析：23. 当lOOOkVA变压器负荷率w 85%寸，概略计算变压器中的无功功率损耗占计算负荷的百分比为下列哪项数值？（分数： 1.00）A. 1%B. 2%C. 3%D. 5% V解析：24. 建筑照明设计中，下列哪项是灯具效能的单位？（分数： 1.OO）A.cd/m2B. lm/SrC. lm/W VD.W/m2解析：25. 关于接闪器的描述，下列哪一项是错误的？（分数：1.OO）A. 接闪杆杆长Im 以下时，圆钢不应小于12mm钢管不应20mmB. 接闪杆的接闪端宜做成半球状，其最小弯曲半径宜为 3.8 mm,最大宜为12.7mm VC. 当独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于12mm;扁钢截面不应小于100mm2,其厚度不应小于4mmD.架空接闪线和接闪网宜采用截面不小于50mm2热镀锌钢绞线或铜绞线解析：26. 同级电压线路相互交叉或与较低电压线路、通信线路交叉时的两交叉线路异线间或上方线路导线与下方线路地线的最小垂直距离，不得小于下列哪一项数值？（分数： 1.00 ）A. 6 、10kV,2mB. 20~110kV,3mC. 220kV,4mD. 330kV,6m V解析：27. 供配电系统设计规范规定，允许低压供配电级数是多少?（分数：1.00）A. —级负荷低压供配电级数不宜多于一级B. 二级负荷低压供配电级数不宜多于两级C. 三级负荷低压供配电级数不宜多于三级D. 负荷分级无关，低压供配电级数不宜多于三级V解析：28.lOkV 配电室，采用移开式高压开关柜背对背双排布置，其最小操作通道最小应为哪项数值？（分数：1.00 ）A. 单手车长度+1200mm VB. 双手车长度+900mmC. 双手车长度+1200mmD. 2000mm解析：29. 考虑到电网电压降低及计算偏差，则设计可采用的交流电动机最大转矩Mmax 为下列哪一项？（分数：1.00 ）A. 0.95MmaxB. 0.9MmaxC. 0.85MmaxD. 0.75Mmax V解析：30. 某低压配电室，配电室长度为9m关于该配电室的布置，下列哪一项描述不符合规范的规定？（分数: 1.00 ）A. 配电室应设置两个出口，并宜布置在配电室两侧B. 配电室的门应向外开启C. 配电室内的电缆沟，应采取防水和排水措施D. 电室的地面宜与本层地面平齐V解析:31. 关于35kV 变电站的布置，下列哪项不符合规范的规定？（分数: 1.00 ）A. 变电站主变压器布置除应满足运输方便外，并应布置在运行噪声对周边环境影响较小的位置B. 变电站内为满足消防要求的主要道路宽度应为3.5m VC. 屋外变电站实体围墙不应低于 2.2mD. 电缆沟的沟底纵坡不宜小于0.5%解析:32. 在均衡充电运行情况下，关于直流母线电压的描述，下列哪一项不符合规范的规定？（分数: 1.00 ）B. 专供控制负荷直流电源系统，直流母线电压不应高于直流电源系统标称电压的110%C. 专供动力负荷的直流电源系统，直流母线电压不应高于直流电源系统标称D. 对控制负荷和动力合并供电的直流电源系统，直流母线电压不应高于直流解析：电压的112.5%电源系统标称电压110%33. 埋入土壤中与低压电气装置的接地装置连接的接地导体（线）在既无机械损最小截面积为下列哪项数值？（分数： 1.00）伤保护又无腐蚀保护时的A.铜： 2.5mm2, 钢：10mm2B.铜：16mm2, 钢：16mm2C.铜：25mm2, 钢：50mm2D.铜：40mm2, 钢：60mm2 解析：34. 交流电力电子开关保护电器，当过电流倍数为1.2 时，动作时间应为下列哪项数值？（分数：1.00 ）A. 5minB. 10minC. 15minD. 20min V 解析：35. 已知地区10kV电网电抗标么值X*c=0.5，经8km架空线路送至某厂，每千米线路电抗标么值X*1=0.4, 电网基准容量为100MVA若不考虑线路电阻，则线路末端的三相短路电流为下列哪项数值？（分数：1.00）A. 1.16kAB. 1.49kA VC. 2.12kAD. 2.32kA解析：36. 油浸式电抗器装设下列哪项保护时，应带延时动作于跳闸？（分数： 1.00）A. 瓦斯保护B. 电流速断保护C. 过电流保护VD. 过负荷保护解析：37. 为了改善用电设备端子电压偏差, 电网有载调压宜采用逆调压，调压的范围哪项符合规范的规定？（分数： 1.00 ）A. 110kV 以上的电网：额定电压的0~+3%B. 35kV 及以上的电网：额定电压的0~+5% VC. 0.4kV 以上的电网: 额定电压的0~+7%D. 照明负荷专用低压网络：额定电压的-10〜+5%解析：38. 在建筑照明设计中，作业面临近周围照度可低于作业面照度，规范规定作业面邻近周围是指作业面外宽度不小于下列哪项数值的区域？（分数： 1.00）A. 0.5m VB. 1.0mC. 1.5mD. 2.0m解析：39. 各类防雷建筑物应设内部防雷装置，在建筑物的地下室或地面层处，下列哪项物体不应与防雷装置做防雷等电位连接？（分数： 1.00）A. 建筑物金属体B. 金属装置C. 建筑物内系统D. 进出建筑物的所有管线V解析：40. 气体绝缘金属封闭开关设备区域专用接地网与变电站总接地网的连接线，不应小于几根，连接线截面的热稳定校验电流，应按单相接地故障时最大不对称电流有效值的百分之多少取值。
