Cadence allegro-光绘（Gerber）文件的设置与输出1.钻孔文件的设置输出1）提取钻孔表格manufacture-NC-①Drill customization合并相同的钻孔②Drill Legend钻孔表格的提取参数选项保持默认即可2）生成钻孔文件①.规则钻孔：Manufacture-NC-NC Drill参考下图设置，完成后点击“Drill”生成，后缀*.drl②不规则钻孔：Manufacture-NC-NC Route设置好后-点击“route”生成，后缀为.rou注意：不管板上有没有不规则钻孔，都建议操作一次,若没有，就不会生成该文件2.Gerber（光绘）参数的设置可以设置光绘区域输出：setup-Areas-Photoplot Outline-画个区域，不设置的话就输出整板区域1）manufacture-Artwork(/图标)-Film Control-Undefined line width（未定义的线宽）:6mil（0.15mm）Plot mode:Positive:正向；Negative：反向2）artwork参数设置设置钻孔精度format：5,5（英制），公制默认也行，要跟钻孔数据一致难点：清楚每个文件夹需要哪些subclass3）Gerber(光绘)文件的输出（*.art）设置好Gerber文件后，勾选要输出的对象，然后按图红色框Create Artwork,生成光绘文件（后缀为.art）若是无法生成Gerber文件，要按提示处理到没有错误。

把上述的制版输出文件+制表要求，整理到文件夹上发给板厂制版3.IPC 网表的输出（cam350网表比对，不一定输出，生产不需要）file-export-IPC 356-IPC version：IPC-D-356A-Export4.坐标文件的输出（单位为：mm）1）第一种方法(.txt)File-export-Placement-Export Placement2）第二种方式(推荐)Tools-Quick Reports-Component Report(或placed component repeport)-全选，复制-粘贴到Excel表格，再在表格整理即可5.Allegro PCB导出BOM单一般建议在orcad原理上导BOM单1）检查PCB无误后，菜单栏Tools->Quick Reports->Bill of Metrials Reports（也可保存为HTML文件，用Excel打开进行编辑整理）。

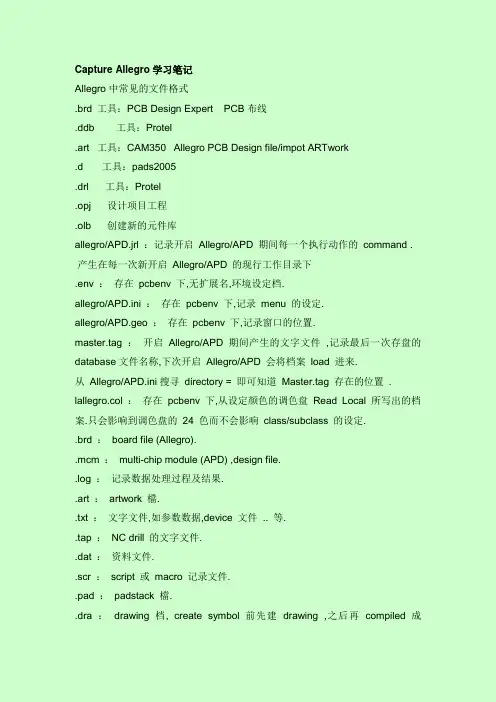

Capture Allegro学习笔记Allegro中常见的文件格式.brd 工具：PCB Design Expert PCB布线.ddb 工具：Protel.art 工具：CAM350 Allegro PCB Design file/impot ARTwork.d 工具：pads2005.drl 工具：Protel.opj 设计项目工程.olb 创建新的元件库allegro/APD.jrl ：记录开启Allegro/APD 期间每一个执行动作的command . 产生在每一次新开启Allegro/APD 的现行工作目录下.env ：存在pcbenv 下,无扩展名,环境设定档.allegro/APD.ini ：存在pcbenv 下,记录menu 的设定.allegro/APD.geo ：存在pcbenv 下,记录窗口的位置.master.tag ：开启Allegro/APD 期间产生的文字文件,记录最后一次存盘的database文件名称,下次开启Allegro/APD 会将档案load 进来.从Allegro/APD.ini搜寻directory = 即可知道Master.tag 存在的位置 . lallegro.col ：存在pcbenv 下,从设定颜色的调色盘Read Local 所写出的档案.只会影响到调色盘的24 色而不会影响class/subclass 的设定..brd ：board file (Allegro)..mcm ：multi-chip module (APD) ,design file..log ：记录数据处理过程及结果..art ：artwork 檔..txt ：文字文件,如参数数据,device 文件 .. 等..tap ：NC drill 的文字文件..dat ：资料文件..scr ：script 或macro 记录文件..pad ：padstack 檔..dra ：drawing 档, create symbol 前先建drawing ,之后再compiled 成binary symbol 档..psm ：package symbol ,实体包装零件..osm ：format symbol , 制造,组装,logo图形的零件..ssm ：shape symbol , 自订pad 的几何形状,应用在Padstack Designer. .bsm ：mechanical symbol , 没有电器特性的零件..fsm ：flash symbol , 负片导通孔的连接方式..mdd ：module ,模块,可在Allegro 建立,包含已placed , routed 的数据..sav ：corrupt database,当出现此种档案时,表示你的板子的数据结构已经破坏，情况不严重可以用DB Doctor修复。

Capture Allegro学习笔记Allegro中常见的文件格式.brd 工具：PCB Design Expert PCB布线.ddb 工具：Protel.art 工具：CAM350 Allegro PCB Design file/impot ARTwork.d 工具：pads2005.drl 工具：Protel.opj 设计项目工程.olb 创建新的元件库allegro/APD.jrl ：记录开启Allegro/APD 期间每一个执行动作的command . 产生在每一次新开启Allegro/APD 的现行工作目录下.env ：存在pcbenv 下,无扩展名,环境设定档.allegro/APD.ini ：存在pcbenv 下,记录menu 的设定.allegro/APD.geo ：存在pcbenv 下,记录窗口的位置.master.tag ：开启Allegro/APD 期间产生的文字文件,记录最后一次存盘的database文件名称,下次开启Allegro/APD 会将档案load 进来.从Allegro/APD.ini搜寻directory = 即可知道Master.tag 存在的位置 . lallegro.col ：存在pcbenv 下,从设定颜色的调色盘Read Local 所写出的档案.只会影响到调色盘的24 色而不会影响class/subclass 的设定..brd ：board file (Allegro)..mcm ：multi-chip module (APD) ,design file..log ：记录数据处理过程及结果..art ：artwork 檔..txt ：文字文件,如参数数据,device 文件 .. 等..tap ：NC drill 的文字文件..dat ：资料文件..scr ：script 或macro 记录文件..pad ：padstack 檔..dra ：drawing 档, create symbol 前先建drawing ,之后再compiled 成binary symbol 档..psm ：package symbol ,实体包装零件..osm ：format symbol , 制造,组装,logo图形的零件..ssm ：shape symbol , 自订pad 的几何形状,应用在Padstack Designer. .bsm ：mechanical symbol , 没有电器特性的零件..fsm ：flash symbol , 负片导通孔的连接方式..mdd ：module ,模块,可在Allegro 建立,包含已placed , routed 的数据..sav ：corrupt database,当出现此种档案时,表示你的板子的数据结构已经破坏，情况不严重可以用DB Doctor修复。

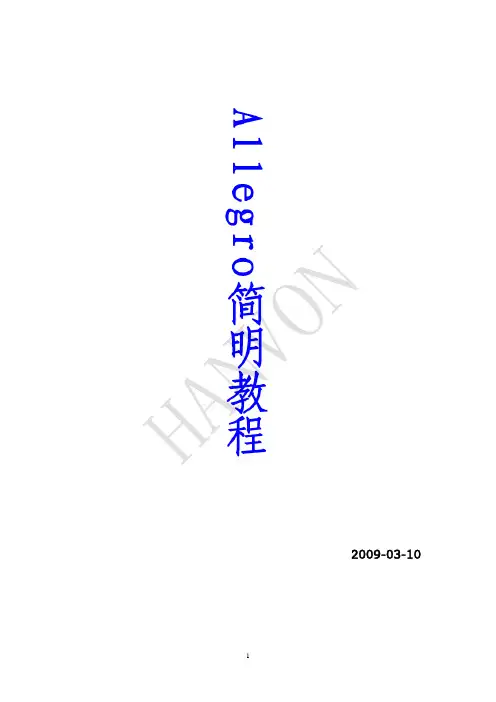

NOVNAH2009-03-10Allegro Interface 电路板设计流程 Symbol 的制作 导入Netlist 摆放原件布局 布线 CopperGerberOUTH AN VO NAllegroAllegro是cadence公司的一款非常优秀的PCB设计软件。

NOVNAHInterface指令区 menu bar 图标区 icon ribbon 控制盘 control panel 工作区 design window 状态区 status window 命令区 consol windowFILE文件名规则.dra ：做的物理封装的后缀名。

但是生成flash之后也可以保存成.psm.dra后缀的，这样的flash是可以在Allegro中打开的，如果只存成.psm文件，那在Allegro 中不能打开。

.psm ：flash的后缀名。

H AN VO N.brd：是PCB板的后缀名。

机械尺寸mechanical symbols也是这种后缀。

.art：出片文件的后缀名。

钻孔文件是一个.txt文件，里面写的是钻孔的尺寸以及坐标。

.cpm：Concept HDL的原理图的后缀名。

.log：记录后缀名，比如生成网络表是产生错误的记录，等。

.pad：焊盘后缀名.opj：Capture CIS工程。

.OLB：capture库.DSN：capture文件，原理图文件.DRC：原理图检查报告。

DSIPLAY颜色及显示管理NOVNAH查看对象的属性：Display——element或者F5或者快捷工具图标。

i (informationSETUP层叠设置：H AN VO N约束设置：ROUTERH AN VO N显示控制 布线工具 调整工具电路板设计流程H AN VO NSymbol的制作：Symbol 的属性：H AN V O N做PADPad的结构： 通孔焊盘结构H AN VO N1 Regular Pad，规则焊盘（正片中）。

Allegro输出文件教程目录Allegro输出文件教程 (1)目录 (1)第一章添加钻孔文件 (2)1.1 添加钻孔列表 (2)1.2 生成钻孔文件 (2)1.3 生成铣刀数据文件 (2)第二章生成Gerber文件 (3)2.1 各层文件介绍 (3)2.2 各层的添加 (3)2.3 生成Gerber文件 (4)第三章查看Gerber文件 (4)第四章导出DXF文件及DXF文件导出PDF (5)4.1 PCB导出DXF文件 (5)4.2 DXF导出PDF (5)4.3导出BOM表 (5)4.4导出坐标文件 (5)4.5其他 (5)第五章检查文件 (6)第一章添加钻孔文件1.1 添加钻孔列表添加钻孔表的操作步骤：Manufacture-->NC-->Drill Legend或者直接点击图标-->ok，然后将列表放在PCB中空白位置。

1.2 生成钻孔文件如果是普通的圆孔，则添加钻孔文件就好，添加钻孔文件操作步骤：Manufacture-->NC-->Dril Parameters或者直接点击图标-->注意选公/英制-->close-->Manufacture-->NC-->NC Dril-->Drill或者Manufacture-->NC-->NC Dril-->NC Parameters，设置同上-->Drill。

系统将自动生成一个.dri后缀文件，如果只有一种通孔，那么生成一个.dri后缀文件，如果有埋盲孔，则每一种埋盲孔都生成一个.dri后缀文件。

1.3 生成铣刀数据文件如果是非圆形孔（异形孔），那么需要添加铣刀数据文件，步骤如下：Manufacture-->NC-->NC Route一般默认参数即可，注意单位-->Route但是如果两端是半圆，中间是矩形则不算异形孔，算圆孔。

并且在CAM350里面看光绘文件的时候，Route这个层什么都没有。

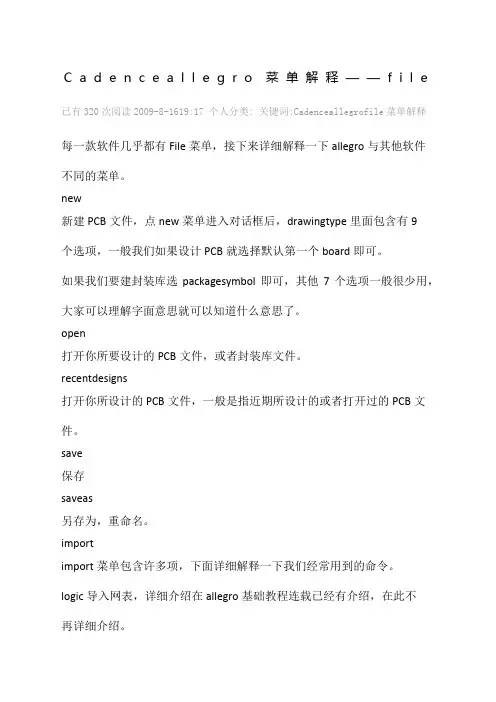

C a d e n c e a l l e g r o菜单解释——f i l e 已有320次阅读2009-8-1619:17|个人分类:|关键词:Cadenceallegrofile菜单解释每一款软件几乎都有File菜单，接下来详细解释一下allegro与其他软件不同的菜单。

new新建PCB文件，点new菜单进入对话框后，drawingtype里面包含有9个选项，一般我们如果设计PCB就选择默认第一个board即可。

如果我们要建封装库选packagesymbol即可，其他7个选项一般很少用，大家可以理解字面意思就可以知道什么意思了。

open打开你所要设计的PCB文件，或者封装库文件。

recentdesigns打开你所设计的PCB文件，一般是指近期所设计的或者打开过的PCB文件。

save保存saveas另存为，重命名。

importimport菜单包含许多项，下面详细解释一下我们经常用到的命令。

logic导入网表，详细介绍在allegro基础教程连载已经有介绍，在此不再详细介绍。

artwork导入从其他PCB文件导出的.art的文件。

一般很少用词命令。

命令IPF和stream很少用，略。

DXF导入结构要素图或者其他DXF的文件。

导入方法如下：点import/DXF后，在弹出的对话框选择，在DXFfile里选择你要导入的DXF的路径，DXFunits选择MM，然后勾选usedefaulttexttable和incrementaladdition，其他默认即可。

再点edit/viewlayers弹出对话框，勾选selectall，DXFlayerfilter选择all，即为导入所有层的信息，然后在下面的class里选择boardgeometry，subclass选择assembly_notes，因为一般导入结构要素图都是导入这一层，然后点ok，进入了点import/DXF后弹出的对话框，然后点import即可将结构要素图导入。

Capture Allegro学习笔记Allegro中常见的文件格式.brd 工具：PCB Design Expert PCB布线.ddb 工具：Protel.art 工具：CAM350 Allegro PCB Design file/impot ARTwork.d 工具：pads2005.drl 工具：Protel.opj 设计项目工程.olb 创建新的元件库allegro/APD.jrl ：记录开启Allegro/APD 期间每一个执行动作的command . 产生在每一次新开启Allegro/APD 的现行工作目录下.env ：存在pcbenv 下,无扩展名,环境设定档.allegro/APD.ini ：存在pcbenv 下,记录menu 的设定.allegro/APD.geo ：存在pcbenv 下,记录窗口的位置.master.tag ：开启Allegro/APD 期间产生的文字文件,记录最后一次存盘的database文件名称,下次开启Allegro/APD 会将档案load 进来.从Allegro/APD.ini搜寻directory = 即可知道Master.tag 存在的位置 . lallegro.col ：存在pcbenv 下,从设定颜色的调色盘Read Local 所写出的档案.只会影响到调色盘的24 色而不会影响class/subclass 的设定..brd ：board file (Allegro)..mcm ：multi-chip module (APD) ,design file..log ：记录数据处理过程及结果..art ：artwork 檔..txt ：文字文件,如参数数据,device 文件 .. 等..tap ：NC drill 的文字文件..dat ：资料文件..scr ：script 或macro 记录文件..pad ：padstack 檔..dra ：drawing 档, create symbol 前先建drawing ,之后再compiled 成binary symbol 档..psm ：package symbol ,实体包装零件..osm ：format symbol , 制造,组装,logo图形的零件..ssm ：shape symbol , 自订pad 的几何形状,应用在Padstack Designer. .bsm ：mechanical symbol , 没有电器特性的零件..fsm ：flash symbol , 负片导通孔的连接方式..mdd ：module ,模块,可在Allegro 建立,包含已placed , routed 的数据..sav ：corrupt database,当出现此种档案时,表示你的板子的数据结构已经破坏，情况不严重可以用DB Doctor修复。

Allegro软件系统输出PCB Gerber文件参考姓名：XX 部门：XX1Gerber 文件系统名词解释：1.1.光绘文件的正负片概念为更好的适应不同的设计方式和便于文件传递，光绘文件被定义为正片和负片两种,如图1所示：正片(Positive): Gerber 描述的是线路层，并且描述之图形主要是有铜部分；正片的优点是所见即所得，方便直观，缺点是数据量比较大，尤其是在大量铜箔填充的情况下。

负片(Negative): Gerber 描述的是线路层，并且描述之图形主要是无铜部分；负片的优点是数据量小，方便文件传输，但显示不直观，不利于进行布线设计，所以一般应用于电源地等整片铜箔的平面层。

而且在设计及生产时需要特别注意处理方式于与正片的不同。

复合片(Compostive): Gerber 所描述的层次有不同极性层合成。

通常是挖层和正极性叠加。

挖层极性为负，主要起线路防护或追加制成资料等作用。

实际上，在Allegro 系统中，负片显示方式和正片差别并不大，只是在光绘文件输出的时候会遵循负片的数据形式，这样的设置是为了更加直观的显示设计情况。

图1 正负片1.2.什么是Gerber 文件Gerber 也叫“光绘”，通常只代表一种格式如RS-274, 274D, 274X 等，充当了将设计的图形数据转换成PCB制造的中间媒介，即一种CAD-CAM 数据转换格式标准。

主要用途就是PCB 版图绘制,最终由PCB 制作商完成PCB的制作。

无论是哪种CAD系统，最后都必须将内部CAD 数据库转换成GERBER格式文件。

在这个过程中，Aperture table描述了绘图机的镜头大小、形状、位置信息。

两者的转换通常是无形的，一旦Gerber 产生，绘图机就可以开始工作。

绘图机是一种较昂贵但很精确的设备，精确度可以小于1mil。

1.3.Gerber 的几种常见格式Gerber Format 是电子业之间通用的资料格式，它是被用于设计完成与上线制造PCB 的中间体，就像土木或机械五金业常用的AutoCAD 软体所输出的DXF 或HPGL 格式一般，是设计师把图稿设计完成所产生的文件与其它系统连结的工作资料。

allegro使用技巧1. 鼠标设定: 在ALLEGRO视窗 LAYOUT时,每执行一个指令例：Add connect, Show element等鼠标会跳到Option窗口,这样对layout造成不便.1) 控制面版＞滑鼠之移动选项中,指到预设按钮（或智慧型移动）：取消“在对话方块将滑鼠指标移到预设按钮”设置2. Text path设置: 在ALLEGRO视窗 LAYOUT时,不能执行一些指令：Show element, Tools>report…1) 应急办法：蒐寻一个相应的log文档copy到档案同一路径即可.2) Setup>User Preference之Design_Paths>textpath项设為：C:\cadance\PSD_14.1\share\pcb/text/views即可.3. 不能编辑Net Logic.1) Setup>User Perference之项选择logic_edit_enabled,点选為允许编辑Net Logic, 默认為不能编辑Net Logic.4. 转gerber前需update DRC,应尽量将DRC排除,有些可忽略的DRC如何消除?1) logo中文字所產生的K/L error,可另外增加一个subclass,这样该文字不用写在ETCH层,可消除K/L error.2) 有些可忽略的P/P,P/L 的error,可给那些pin增加一个property---NO_DRC, 操作:Edit/Properties,选择需要的pin,选NO_DRC, Apply, OK5. 对某些PIN添加了”NO DRC”的属性可ERRO并不能消除﹐这是為什么?1) “NO DRC”属性只争对不同的网络﹐对相同的网络要清除ERRO,可设定Same net DRC 為off.6. 如何Add new subclass:1) Setup>Subclass之Define Subclass窗口选Class,点add”New subclass” 通常用到的new subclass有：Geometry\Board Geometry\之Top_notes, Bottom_notes, Gnd_notes, Vcc_notes等。

Allegro学习笔记之1——导出Gerber文件和钻孔数据文件很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。

(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS2 74-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1在对话框中确定User Units选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

Dynamic fill选Smooth✓Smooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形✓Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果✓Disable 不执行填充、挖空。

Allegro导出规则1. 什么是Allegro导出？1.1 Allegro概述Allegro是一种电子设计自动化工具，广泛用于电路板设计和布局。

在完成PCB设计之后，通常需要将设计文件导出到其他格式，以便与供应商、制造商或其他设计师进行交流和合作。

Allegro导出规则就是定义了导出文件时应遵循的规则和格式。

1.2 Allegro导出的重要性正确而高效地导出设计文件对于确保项目的顺利进行非常重要。

导出的规则和格式可以确保接收方能够准确地理解和使用设计文件，避免了信息丢失和误解，提高了合作效率和质量。

2. Allegro导出规则的基本要求2.1 电路板层次结构的导出Allegro设计文件通常包含多个层次的电路板设计，每个层次都有不同的特性和功能。

导出规则应确保正确导出每个层次的所有相关信息，包括元件、连线、宏等。

2.2 导出格式的选择Allegro提供多种导出格式选项，如Gerber、ODB++、DXF等。

导出规则应明确指定所需的导出格式，并确保导出的文件符合规范和要求。

同时，应注意不同格式之间的差异和适用场景。

2.3 导出设置的统一性导出规则应定义统一的导出设置，以确保不同设计文件的导出结果一致。

这包括层次结构的命名规则、布局规范、元件编号规则等。

统一的导出设置能够简化后续工作并提高设计文件的可维护性。

3. Allegro导出规则的具体内容3.1 层次结构命名规则1.使用有意义的层次结构命名，便于理解和识别。

2.避免使用特殊字符和空格，以确保导出文件的兼容性。

3.使用层次结构的编号或名称作为文件名的一部分，以便于标识。

3.2 元件导出规则1.导出元件时，应确保包括元件的封装、焊盘、引脚、标识等。

2.对于有层次结构的设计，应明确指定导出哪些层次的元件。

3.3 连线导出规则1.导出连线时，应确保包括连线的路径、宽度、颜色等信息。

2.对于复杂的连线，应考虑选择导出为矢量格式，以保留更多的细节信息。

3.4 布局导出规则1.导出布局时，应确保包括布局的位置、尺寸、方向等信息。

Allegro 导出Gerber 文件和钻孔数据文件很多PCB 厂家都没有装Allegro 软件，所以你不能直接发.brd 文件。

(很多PCB 小厂连ProtelDXP 也没有，只支持Protel99)什么是Gerber 文件Gerber 文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data ）,在PCB 制造业又称为光绘文件。

可以说Gerber 文件是电子组装业中最通用最广泛的文件格式。

Gerber 文件是EIA 的标准格式，分RS274-D 和RS274-X 两种，其中RS274-X 是RS274-D 的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X 的Gerber 文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆ 设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框，如图1j e t.le e在对话框中确定User Units 选择Mils ，Size 选择C ，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00 Left X 和Left Y 为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆ 设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

Dynamic fill 选Smooth9 Smooth 勾选后会自动填充、挖空。

运行DRC 时，在所有的动态shape 中，产生底片输出效果的Shape 外形9 Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果9 Disable 不执行填充、挖空。

allegro封装类型文件Allegro16.6封装类型文件封装是逻辑和物理的连接体。

所有的设计都是通过PCB来进行连接的。

封装的正确是正确PCB的第一步。

现在的实物封装有很多种，例如我们常见的BGA、QFP、PLCC等。

不同的封装有不同的作用和有缺点。

不同的EDA工具有不同的封装建立保存方法和封装类型。

在CADENCE的设计软件ALLEGRO种主要存在以下五种封装类型文件，每种类型有不同的用处。

1、 Package Symbol一般元器件封装，例如电阻电容、芯片IC等。

他要求和逻辑设计中的项目标号一一对应。

是逻辑设计在物理设计中的反映。

包含：焊盘文件 .pad ,图形文件.dra ，和符号文件.psm。

这些是我们设计中最常见的封装。

2、 Mechanical Symbol主要是结构方面的封装类型。

由板外框及螺丝孔等结构定位器件所组成的结构符号。

包含：图形文件.dra ，和符号文件.bsm。

主要是我们有时我们设计 PCB 的外框及螺丝孔位置都是一样的, 比如显卡, 电脑主板和同一插筐的不同单板。

每次设计PCB时要画一次板外框及确定螺丝孔位置, 显得较麻烦。

这时我们可以将PCB的外框及螺丝孔建成一个Mechanical Symbol, 在设计PCB 时, 将此Mechanical Symbol 调出即可。

这样就节约了时间。

当然还有其他的方法来实现。

3、 Format Symbol辅助类型的封装。

例如：静电标识、常用的标注表格、LOGO等。

主要由图形文件.dra ，和符号文件.osm组成。

是我们设计中不可缺少的一种封装。

4、 Shape Symbol建立特殊焊盘所用的符号。

例如不规则焊盘、金手指焊盘的建立都要将不规则的形状建成个Shape Symbol, 然后在建立焊盘中调用此Shape Symbol。

避免了在焊盘编辑中无法编辑不规则焊盘的局限。

这样，通过ALLEGRO，我们可以设计任何你想要的焊盘形状。

ALLEGRO正确生成gerber文件的详细设置和输出步骤1.Device type 點選Gerber 6x00 ﹐表示采用Gerber 6x00格式。

2.Film size limits 輸入24﹐16 ﹐表示底片最大尺寸為24 x 16英寸。

3.Coordinate type 點選Absolute , 表示采用絕對坐標。

4.Err action 點選Abort film , 表示遇到錯誤將繼續產生下一張底片。

5.Format輸入5﹐3 ﹐表示數值采用5位整數3位小數。

6.Output options 勾選Optimize data , 表示要資料最佳化的輸出。

7.Supppress 勾選Leading zero , 表示要簡化數值前面的0 ﹔勾選Equal coordinates , 表示要簡化相同的坐標。

8.Output Unit 點選Inches , 表示采用英制單位。

9.Max apertures per wheel 輸入999 , 表示最多可有999個Apertures。

10.Scale factor for output 輸入1 ﹐表示輸出大小的比例為1。

1.Film name : 顯示目前的底片名稱為top。

2.Film rotation : 輸入 0 ﹐表示不旋轉底片。

3.Film offset X,Y : 輸入0 0 ﹐表示底片的X,Y軸偏移量為0。

4.Undefined line width : 輸入6﹐表示在板中線寬為0的線段及文字﹐在底片上以6 mil寬度畫出。

5.Shape bounding box : 輸入100 ﹐表示當Plot Mode 為Negative時﹐由Shape 的邊緣往外畫100 mil黑色區域。

6.Plot mode : 點選Positive , 表示采用正片的畫出格式。

7.Film mirrored : 不勾選此項﹐表示不將底片做左右反轉。

8.Film contact thermal-reliefs : 不勾選此項﹐只有當Plot Mode 為Negative時﹐此項才有作用﹐可不畫出Thermal-Reliefs , 使其成為完全的導通。

Allegro文件类型后缀说明文件类型后缀解释——博励pcb培训收拾allegro安装后自带的库文件路径是:C://SPB_15.5/share//PCB_lib/symbols(我的安装在C盘,其他盘类似)symbols下的那些文件就是库文件,其实allegro的库文件实用的就是dra和psm后缀的文件.Allegro文件类型后缀解释Allegro按照不同性质功能的文件类型保存不同的文件后缀，主要的类型可以参照下表：文件后缀名文件类型.brd一般的板子文件.draSymbols或Pad的可编辑保存文件.padPadstack文件，在做symbols时可以挺直调用.psmLibrary文件，存package>part symbols.osmLibrary文件，存格式化 symbols.bsmLibrary文件，存机构 symbols.fsmLibrary文件，存flash symbols.ssmLibrary文件，存shape symbols.mddLibrary文件，存module definition .tap输出的包含NC drill数据的文件.scrScript 和macro 文件.art输出的底片文件.log输出的一些暂时信息文件.colorView层面切换文件.jrl纪录操作Allegro的大事Cadence之OrCAD Capture的工程管理器窗口的文件类型解释：.opj-->OrCAD project file.dsn-->schematic design file.olb-->part libiray file.mnl-->layout netlist file.exp-->export properties file.net-->other netlist file.xrf-->cross-reference report.bom-->bill-of-materials file.upd-->update properties file。

allegro出光绘文件allegro 出光绘文件普通二层板：nc_param.txt,ncdrill.tap(ncdrill.drl), 钻带文件art_aper.txt, （光圈表及光绘格式文件）Aperture and artwork formatart_param.txt,（光绘参数文件）Aperture parameter texttop.art, （元件面布线层 Gerber 文件）Top(comp.)side artwork bottom.art,（阻焊面布线层 Gerber 文件）Bottom(comp.) side artworksoldermask_top.art, （元件面阻焊层 Gerber 文件）T op(solder) side solder mask artworksoldermask_bottom.art,（阻焊面阻焊层Gerber 文件）Bottom(solder) side solder mask artworkpastemask_top.art, (表面贴元件面焊接层 Gerber 文件)Top side paste mask artworkpastemask_bottom.art,(表面贴阻焊面焊接层Gerber 文件) Bottom side paste masksilkscreen_top.art, （元件面丝印层Gerber 文件）Top(comp.)side silkscreen artworksilkscreen_bottom.art,（阻焊面丝印层Gerber文件）Bottom(solder) side silkscreen artworkdrill.art,（钻孔和尺寸标注文件）四层板，再加上gnd.art,（内部地层 Gerber 文件） Gnd layer artworkvcc.art（内部电源层 Gerber 文件） Vcc layer artwork多层板，再加上inner.art （内部层布线层 Gerber 文件） Inner layer artwork--------------------生成文件方法-----------------------------------------------MANUFACTURE->ARTWORK->film control->available film-> 鼠标右键->add(添加需要的层)展开层->鼠标右键->add(添加需要subclass)鼠标左键->选中要输出的层PLOT MODE -> POSITVE(如为负片,则选 NEGATIVE)GENERAL PARAMETERS->DEVICE TYPE->GERBER RS274X(如所有的通孔都有 FLASH,则可选gerber 6x00设备),输出单位选为 mm.其他默认FILM COTROL-> CREATE ARTWORK成功后会生成几个 .art文件,可以用cam350打开查看--------------------输出的层所包含的逻辑层-----------------------------------------------------1、top(走线层,包括电源和地）via class/toppin/topetch/topdrawing format/outlinedrawing format/title_blockdrawing format/title_databoard geometry/outlinemanufacturing/photoplot_outline2、bottom(走线层,包括电源和地）via class/bottompin/bottometch/bottomdrawing format/outlinedrawing format/title_blockdrawing format/title_databoard geometry/outlinemanufacturing/photoplot_outline如果是负片还要添加anti etch。
