32个井下管理牌板统一规格

井下安全警示、标识牌板管理办法范文一、总则井下是指矿山、地下工程等地下空间，因其特殊的环境和作业条件，安全警示标识牌板的管理至关重要。

为了保障井下作业人员的安全，制定本办法。

二、管理要求1. 标识牌板的设置应符合国家相关安全规定，包括但不限于井下作业通道、危险区域、避险通道等部位。

2. 标识牌板应设置在明显可见的位置，不能被遮挡或损坏。

标识牌板应采用醒目的颜色，文字和图案清晰易辨认。

3. 标识牌板涉及到的内容包括但不限于警示标识、禁止标识、指示标识等，应根据实际情况设置。

4. 标识牌板的设置应考虑井下作业人员的需要和视觉要求。

应采用多种形式的标识牌板，如立体标识牌板、地面标识牌板等。

5. 标识牌板的管理应定期检查，发现问题及时修复或更换。

损坏的标识牌板应立即维修或更换。

三、管理程序1. 标识牌板的设置应经过安全专家审核并获得相关部门的批准。

2. 标识牌板的制作应由专业生产商进行，符合国家标准和要求。

3. 标识牌板的安装应由具备相关证书的人员进行，确保牢固可靠。

4. 标识牌板的管理应由专人负责，定期检查标识牌板的完好程度。

5. 标识牌板的维修和更换应由专业人员进行，不得擅自操作。

四、安全教育和培训1. 井下作业人员应接受相关的安全教育和培训，了解标识牌板的意义和作用。

2. 井下作业人员应具备识别和理解各类标识牌板的能力，并在实际作业中予以运用。

3. 定期组织安全培训，提高井下作业人员的安全意识和应急能力。

五、处罚和奖励1. 对于故意破坏、损毁标识牌板的行为，将依法进行处罚，并要求追究其责任。

2. 对于标识牌板使用和管理出色的单位和个人，将进行嘉奖和奖励。

六、附则本办法自公布之日起施行，凡涉及井下安全警示标识牌板的设置、管理和使用都应参照本办法执行。

以上为井下安全警示标识牌板管理办法的范文，旨在加强井下作业的安全管理和监管，保障作业人员的生命安全和身体健康。

希望能够为相关部门和从业人员提供一定的参考。

采煤工作面牌板制作规格图编制单位：使用地点：综采工作面专业领导：编制日期：2011年11月11日要求完成日期：年月日1、开工牌板：0.5×0.4 (M)（长×宽），左上角带“局徽”标志。

采用钢板综采一区、综采二区、综采三区各做两块，在“不、黑框”后面加磁铁。

2、人名牌：0.05×0.08（M ），每个人名制作2块。

采用钢板，保证人名牌例：班组长名单：、崔洪涛、郭新康、张传金、王广海、赵传德、张相刚、范海伟、 王延滨、杜少强、付吉常、牛庆林、王安生、刘守高、杨根东、周恩群、刘新 峰、史玉清、李大广安监员名单：侯小旺、范培全、何林、许卢方、李宗宝、王兴斌、牛玉来、陈乐、陈新利、姚树利、尹承民、王传学3、电器设备标识牌： 0.2×0.1（M ）采用铝合金板1、馈电开关 （3块） ；2、煤机开关 （1块）3、真空开关 （3块） ；4、电表 （1块）注：底色是白色，字体是红色并凸起，四周带花边。

注：底色是白色，字体是红色并凸起，四周带花边。

5、组合开关 （1块）；6、转载机开关 （1块）7、运输机开关 （1块） 8、皮带开关 （1块） 9、1＃泵开关（2块），2＃泵开关 （2块），10、潜水泵开关（6块） 综采一区、综采二区、综采三区各做一套。

4、电器设备按钮标识牌： 0.1×0.08（M ）采用铝合金板 例：1）、1＃、综采一区、综采二区、综采三区各做一套。

5、乳化泵水箱：0.25×0.40（M ），（2块）采用铝合金板注：底色是白色，字体是红色并凸起，四周带花边。

注：底色是白色，字体是红色并凸起，四周带花边。

注：底色是白色，字体是红色并凸起，四周带花边。

注：底色是白色，字体是红色并凸起，四周带花边。

6、截止阀标志牌： 0.06×0.10（M ），采用铝合金板 例：做01-20号，综采一区、综采二区、综采三区各做一套。

7、物料标志牌： 0.40×0.30（M ），左上角“局徽”标志，采用铝塑板，加铝合金边框。

煤矿各类管理牌板制作尺寸标准煤矿作为国民经济支柱产业，尤其是在我国能源结构中的地位举足轻重。

随着经济的发展和市场需求的增加，煤矿的产值不断提升。

但是，在煤矿的生产过程中，由于工作环境恶劣以及人工疲劳等因素，使得煤矿发生了不少安全事故。

因此，煤矿管理尤其重要。

在煤矿中，各类管理牌板是监管部门对煤矿生产管理的重要工具。

为了确保各类管理牌板的制作尺寸标准，防止出现安全隐患，本文将为大家介绍煤矿各类管理牌板制作尺寸标准。

一、煤矿各类管理牌板的种类煤矿中各类管理牌板主要有：煤矿矿山安全生产牌、煤矿通用禁令牌、煤矿通行牌、煤矿矿工证、煤矿工作证、煤矿安全许可证等等。

煤矿矿山安全生产牌、煤矿通用禁令牌和煤矿通行牌是煤矿最常见的管理牌板。

二、煤矿矿山安全生产牌制作尺寸标准煤矿矿山安全生产牌是用来告知工作人员矿山安全生产管理制度的牌板。

煤矿矿山安全生产牌基本规格为A4或A3，上面一般需要印有公司名称、安全标准和安全措施等内容。

制作尺寸标准一般为800*600mm。

三、煤矿通用禁令牌制作尺寸标准煤矿通用禁令牌是用来告知工人有哪些工作是禁止的和需要注意什么的牌板。

这种牌板一般规格为A4，上面通常标识禁止性标志、文字内容和其它必要信息。

制作尺寸标准一般为210*297mm。

四、煤矿通行牌制作尺寸标准煤矿通行牌通常需要用来告诉人员哪些区域需要谨慎通行的牌板。

这种牌板一般规格为A4，上面包含了通行标志、文字内容和煤矿内部规定的必要信息。

制作尺寸标准一般为210*297mm。

五、煤矿各类管理牌板的材质煤矿各类管理牌板的材质应当具有一定的防火、防腐、防水和防尘等性能，以确保其维护和使用的持久性和可靠性。

一般情况下，煤矿的各类管理牌板均采用进口高强度耐磨性塑料制成，也可以选用铝制、亚克力板等制成。

六、结语在煤矿生产过程中，各类管理牌板作为煤矿生产管理的必要工具，对确保安全生产很重要。

为了防止出现安全隐患，煤矿矿山安全生产牌、煤矿通用禁令牌、煤矿通行牌等各类管理牌板的制作尺寸标准十分重要。

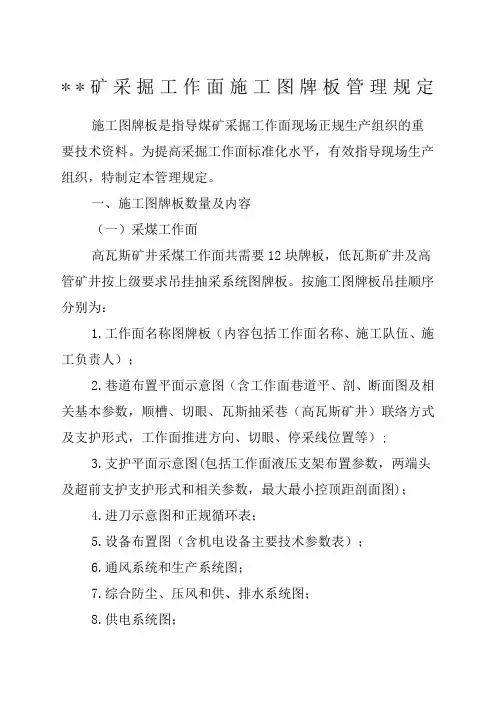

**矿采掘工作面施工图牌板管理规定施工图牌板是指导煤矿采掘工作面现场正规生产组织的重要技术资料。

为提高采掘工作面标准化水平，有效指导现场生产组织，特制定本管理规定。

一、施工图牌板数量及内容（一）采煤工作面高瓦斯矿井采煤工作面共需要12块牌板，低瓦斯矿井及高管矿井按上级要求吊挂抽采系统图牌板。

按施工图牌板吊挂顺序分别为：1.工作面名称图牌板（内容包括工作面名称、施工队伍、施工负责人）；2.巷道布置平面示意图（含工作面巷道平、剖、断面图及相关基本参数，顺槽、切眼、瓦斯抽采巷（高瓦斯矿井）联络方式及支护形式，工作面推进方向、切眼、停采线位置等）;3.支护平面示意图(包括工作面液压支架布置参数，两端头及超前支护支护形式和相关参数，最大最小控顶距剖面图)；4.进刀示意图和正规循环表；5.设备布置图（含机电设备主要技术参数表）；6.通风系统和生产系统图；7.综合防尘、压风和供、排水系统图；8.供电系统图；9.通讯和监测监控系统图；10.防灭火、注浆系统图；11.瓦斯抽采系统图（高突矿井采煤工作面）；12.避灾路线图（必须到井口）。

（二）开掘进工作面各矿井综掘工作面共需要12块牌板，按施工图牌板吊挂顺序分别为：1.工作面名称图牌板（内容包括工作面名称、施工队伍、施工负责人）；2.工作面巷道布置平、剖面图、断面图；3.煤层综合柱状图；4.工作面支护平、剖面图及帮部支护图；5.临时支护平、剖面图和最大、最小控顶距图；6.截割轨迹图或炮眼布置图（炮眼布置图必须为三视图，炮掘作业施工图牌板必须有爆破说明书、原始条件表、预期爆破技术指标表、装药结构示意图、三人联锁放炮示意图）；7.工艺流程图和正规作业循环图表；8. 综合防尘系统图、通风系统图；9．供电系统图和工作面设备布置图；10. 供、排水系统图、压风系统图；11. 通讯系统图、监测监控系统图；12. 避灾路线图（必须到井口）。

二、施工图牌板规格及材质1.施工图牌板规格：长×宽=800mm×600mm，标题栏宽为60mm，标题字体为黑体，其它标注文字和表述文字为仿宋体，字体大小根据图表内容合理布置，做到美观大方，不再统一规定。

单位：mm260风门管理牌板地点类型建筑时间建筑材料责任单位管理人风门前后5米禁放杂物320材质：铝板贴反光膜白底红字单位：mm260盲巷密闭管理牌板地点编号巷道长度米封闭时间墙厚米管理单位墙前禁放杂物320材质：铝板贴反光膜白底红字：单位：mm260挡风墙管理牌板地点建筑材料墙厚米建筑时间管理单位墙前禁放杂物320材质：铝板贴反光膜白底红字：单位：mm260监测监控设备管理牌板设备名称监控地点型号报警点断电点复电点标校时间管理人320材质：铝板贴反光膜白底红字：共做50块400隔爆水袋管理牌板使用地点断面（㎡）水袋（个）长度（米）水量（L）间距（米）使用单位管理人500材质：铝板贴反光膜白底红字单位：mm测风牌板500地点：测定日期：年月日巷道断面积m2瓦斯浓度 % 平均风速m/s 二氧化碳浓度% 风量m3/min 空气温度℃大气压力Pa 测风员680材质：铝板贴反光膜白底红字单位：mm避火灾、瓦斯路线指示牌280mm红色400mm材质：铝板贴反光膜白底红字：20块（正反向各10块）单位：mm避水灾路线指示牌280mm蓝色400mm材质：铝板贴反光膜白底蓝字：20块（正反向各10块）单位：mm300材料管理牌板存放地点 材料名称 规 格 数 量 责任单位管 理 人400材质：铝板贴反光膜 白底红字：20块单位：mm600瓦 斯 检 测 牌 板检 测 地 点： 年 月 日 500班次 次数时间CH 4%CO 2%瓦斯检查工夜班 一次二次 早班一次二次中班一次二次一炮三检装药前(CH4%) 放炮前(CH4%) 放炮后(CH4%)检测人材质：铝板贴反光膜白底红字：单位：mm躲避硐280mm400mm材质：铝板贴反光膜白底红字：15块单位：mm运输顺槽280mm400mm材质：铝板贴反光膜白底红字：2块单位：mm回风顺槽280mm400mm材质：铝板贴反光膜白底红字：2块单位：mm工作面280mm400mm材质：铝板贴反光膜白底红字：2块单位：mm井下变电所280mm400mm材质：铝板贴反光膜白底红字：2块单位：mm水泵房280mm400mm材质：铝板贴反光膜白底红字：2块单位：mm消防材料库280mm400mm材质：铝板贴反光膜白底红字：2块单位：mm主暗斜井设计长度： m 倾角度副暗斜井设计长度： m 倾角度行人不行车行车不行人回风上山设计长度： m 倾角度西风井设计长度： m 倾角度400mm材质：铝板贴反光膜白底红字：单位：mm电气设备管理牌型号电压150mm 编号用途所在位置责任人200mm材质：铝板贴反光膜白底红字：50块探放水管理牌板（物探）地点：年月日物探成果允许掘进进尺米本班掘进进尺米验证钻孔布置三视图累计掘进进尺米剩余掘进进尺米验证钻探情况1000×800单位：mm安全出口280mm 400mm探放水管理牌板（钻探）地点：年月日探水时间钻孔编号钻孔及钻深情况钻孔方位钻孔倾角钻孔深度岩性有无出水三视图1 度度米2 度度米3 度度米4 度度米5 度度米距（）号基准点米超前距米允许掘进进尺米本班掘进进尺米累计掘进进尺米剩余掘进进尺米钻探人员钻孔验收人员驻矿安监员1000×800材质：现场订贺白底：共做10块局部通风机管理牌板安装地点局扇型号风筒规格（mm）风筒长度（m）安装时间每班运行检查（签字）吸入风量(m3/min)倒台试验试验情况排出风量(m3/min) 试验人员（签字）局扇管理人检查时间500隔爆设施管理牌板安装地点巷道断面（m2）水袋规格（L/个）水量标准（L/m2）水袋数量（个）需要水量（L）实际水量（L）管理负责人安设时间4专业整理分享400灭火器材管理牌使用地点： 沙 箱 个 水 桶 个 灭火器 个责任人检验日期 年 月 日年 月 日检查人检查日期年 月 日密闭管理牌板施工地点： 密闭性质 密闭厚度使用材料 施工时间年 月 日 施工负责人 CH 4% 检查人检查日期年 月 日标志牌数量统计表序号参考图名称规格（mm)3001 禁带烟火300×400禁止酒后2300×400上岗3 禁止停留300×400禁止明火4300×400作业5 禁止启动300×4006 禁止送电300×400禁止跨、7300×400采输送带禁止攀牵8300×400线缆9 禁止入内300×40010 禁止通行300×40011禁止放明炮、糊炮300×40012 禁止同时打开两道风门300×40013禁止穿化纤服300×400 14 注意防尘300×40015 禁止停车600×400禁止井下16300×400睡觉17 禁止驶入300×40018 注意安全300×40019 当心瓦斯300×40020 当心火灾300×400当心有害21300×400气体中毒22 当心爆炸300×40023 当心触电300×40024 当心坠落300×40025 当心坠入300×40026 当心滑坡300×400当心行车27300×400行驶28 当心绊倒300×40029 当心滑跌300×40030当心交叉道口300×40031 请勿带电操作300×40032 当心冒顶300×40033 当心弯道300×40034必须戴安全帽300×400必须戴防35300×400护眼镜必须穿防36300×400护服必须戴防37300×400护手套必须穿防38300×400护靴必须戴防39300×400尘口罩必须桥上40300×400通过必须系安41300×400全带必须走入42300×400行道43 鸣笛300×40044 必须加锁300×400必须持证45300×400上岗46 文明排队300×400紧急出口47300×400（左）紧急出口48300×400（右）49 躲避硐300×40050 主水仓300×40051 付水仓300×40052 电话300×400爆破禁戒53300×400线前方慢行54300×400555 指示牌300×40056 机电硐室300×40057 红牌300×40058 黄牌300×40059 避火灾、瓦斯爆炸路线300×40060瓦斯盲巷栅栏前300×40061 进风巷道300×40062 回风巷道300×40063 避有毒有害气体路线300×40010807采煤工作面280mm600mm材质：铝板蓝底白字：1块（字体大小与排版相适应即可）10807采面运输巷280mm600mm材质：铝板蓝底白字：1块（字体大小与排版相适应即可）10807采面回风巷280mm600mm材质：铝板蓝底白字：1块（字体大小与排版相适应即可）8煤运输巷280mm BA MEI YUN SHU HANG600mm材质：铝板蓝底白字：3块（字体大小与排版相适应即可）运输斜巷280mm YUN SHU XIE HANG600mm材质：铝板蓝底白字：2块（字体大小与排版相适应即可）9 煤运输巷280mm JIU MEI YUN SHU HANG600mm材质：铝板蓝底白字：3块（字体大小与排版相适应即可）9 煤轨道巷280mm JIU MEI GUI DAO HANG600mm材质：铝板蓝底白字：2块（字体大小与排版相适应即可）副斜井280mm FU XIE JING600mm材质：铝板蓝底白字：1块（字体大小与排版相适应即可）主斜井280mm ZHU XIE JING600mm材质：铝板蓝底白字：1块（字体大小与排版相适应即可）8煤运输大巷280mm BA MEI YUN SHU DA HANG600mm材质：铝板蓝底白字：2块（字体大小与排版相适应即可）。

汉源县煤矿井下32个管理牌板统一规格1、测风记录牌25个
规格：高400 长600
2、风门管理牌板10个
3、调节风门管理牌板5个
4、密闭管理牌板15个
5、火区管理牌板不做
6、挡风墙管理牌板5个
7、盲巷管理牌板10个
8、盲巷栅栏管理牌板20个
9、材料管理牌板15个
10、灭火器材管理牌板3个
11、局部通风机管理牌板10个
12、局扇开关管理牌板10个
13、掘进工作面瓦斯检查牌板10个
14、采煤工作面瓦斯检查牌板6个
15一炮三检记录牌板15个
16、巡回瓦斯检查公布牌15个
17、采煤工作面巡回瓦斯检查公布牌6个
18、掘进工作面巡回瓦斯检查公布牌10个
19、瓦斯传感器标校牌板40个
20、瓦斯监测设备管理牌板10个
21、瓦斯断电仪标志说明牌10个
21-2、规格：高350 长400 10个
22、矿级领导入井带班公示牌2个
23、水文观测站管理牌板3个
24、探放水作业管理牌板3个
25、排（抽）水作业管理牌板3个
26、隔爆水袋管理牌板5个
27、突出危险性预测预报作业管理牌板3个
28、瓦斯抽放观测管理牌板30个
29、局部防突管理牌板3个
30、区域防突管理牌板 3个
突措施效果检验
31、工作面防突施工管理牌板 3个
规格： 高600 长 800。

井下牌板规格及悬吊标准牌板规格及悬吊标准为了进一步加强井下牌板管理，以实现人机物环的完美统一。

按照《煤矿安全生产标准化基本要求及评分方法（试行）》及“五精”（精细、精准、精确、精益、精美）管理要求制定本标准，望各责任科室认真遵照执行。

一、责任科室：各使用单位及所属区域责任科室、队1、场所名称标识牌规格：20*30；悬吊标准：悬挂于门左侧墙体，牌板上边离地1.5m；2、“非工作人员禁止入内”牌板规格：40*60；悬吊标准：悬挂于门左侧墙体，牌板上边离地1.5m；3、库房标识牌规格：20*30；悬吊标准：统一悬挂在库房门的上方中心位置；4、皮带输送机头安全警示类牌板规格:60*80；悬吊标准：统一悬挂在输送机机头10米范围内，在行人侧悬挂，牌板上边离地1.5m；5、各种管路三通阀门牌板规格：三通阀门管理牌￠426、325、218、168管统一为15*20、￠114统一为10*15、￠85、60、48统一用8*12；悬吊标准：必须悬挂在阀门进风侧、距三通阀门10cm，牌板上边与管路空隙要求≤2cm；（注：当出现牌板上下同时悬挂时，要求上下对齐）6、材料管理牌板规格：20*30（材料平台处）、40*60（巷道材料堆放点）；悬吊标准：悬挂在材料堆放点1m范围内，牌板上边离地1.5m；（注：要求牌板内容及时更新、固定要可靠简单、牌板内容与实际一致）7、交接班牌板及其记录盒规格：40*60（瓦斯员交接班牌板）、20*30（各工种交接班记录盒）；悬吊标准：统一悬挂在交接班地点20m范围内，牌板上边离地1.5m；二、责任科室--通风科：1、井下所有密闭、挡风墙管理牌、禁止入内牌、瓦斯公布牌规格：40*60；悬吊标准：必须整齐均匀布置在栅栏的中央，要求各牌板成一线布置；牌板上边离地1.5m；(注：当出现按标准悬挂有困难时，必须经安标办现场核实后决定悬挂标准，原则上禁止入内牌不允许离开栅栏悬挂，管理牌板、瓦斯公布牌不允许悬挂在相关区域5m范围以外；要求做到便于观察、填写、管理)2、隔爆水棚、防尘水幕管理牌规格：40*60；悬吊标准：悬挂在进风侧距隔爆水棚和防尘水幕前5m范围内，隔爆水棚区间与其他牌板要求做到整齐一致；牌板上边离地1.5m；（另：轨道大巷相关牌板与墙体上红色界边上边对齐）3、压风自救、供水施救设施管理牌规格：40*60；悬吊标准：要求在相关设施5m范围内悬挂，且悬挂在设施的行人侧，牌板上边离地1.5m；4、抽采钻孔管理牌规格：15*20；悬吊标准：悬挂在钻孔20cm范围内，要求悬挂牢固简单，高度以钻孔高度为准；5、抽采放水器、除渣装置管理牌规格：15*20；悬吊标准：统一悬挂在瓦斯管路上，牌板上边离地1.5m；6、消防器材管理牌规格：40*60；悬吊标准：悬挂在设施3-5m 范围内，牌板上边离地1.5m；7、风门管理牌规格:40*60；悬吊标准：统一悬挂在第一道风门左侧的墙体上，要求风门开启后离风门边50cm，牌板上边离地1.5m；8、风窗管理牌板规格：40*60；悬吊标准：统一悬挂在风窗安装地点左侧墙体上，要求离风窗墙体≤5m,牌板上边离地1.5m；9、风桥管理牌板规格：40*60；悬吊标准：统一悬挂在风桥墙体5m范围内，牌板上边离地1.5m；10、测风牌规格：40*60；悬吊标准：其管理牌板统一悬挂在测风站行人侧界边处第一架内，要求均匀排布于测风站的中心位置，牌板间距50cm，牌板上边离地1.5m；11、瓦斯检查牌规格：40*60；悬吊标准：统一悬挂在检查地点的行人侧5m范围内，牌板上边离地1.5m；12、监控分站管理牌板规格：40*60；悬吊标准：悬挂在分站3m 范围内，牌板上边离地1.5m；13、一氧化碳、烟雾、甲烷传感器管理牌板规格：15*20；悬吊标准：统一悬挂在传感器安设地点3m范围内，牌板上边离地1.5m；14、局部通风机管理牌板规格：40*60；悬吊标准：统一悬挂在局部通风机行人侧3m范围内，牌板上边离地1.5m；15、主副井禁止烟火、禁止酒后下井、禁止穿化纤衣服、必须携带矿灯、矿帽、自救器牌板规格：20*30；悬吊标准：统一悬挂在井口20m范围内，牌板上边离地1.5m；16、风筒标识牌规格：10*10；悬吊标准：编号面朝进风方向；17、风机管理标识牌规格：20*30；悬吊标准：平行悬挂在风机端中部，牌板上边离风机10cm；18、井下风速传感器牌板规格：15*20；悬吊标准：统一与测风站牌板齐平悬挂；19、井下读卡器牌板规格：20*30；悬吊标准：悬挂在面对读卡器的右侧，牌板上边离地1.5m，尽量与设备齐平悬挂；20、井下人员定位分站、电源箱、广播分站、无线通讯基站牌板规格：20*30；悬吊标准：与设备齐平悬挂；21、钻场管理牌板规格：40*60；悬吊标准：悬挂在护网中部，牌板上边离地1.5m，平行于巷道腰线；三、责任科室--机运科1、接地管理牌规格:15*20；悬吊标准：与接地线保持10cm距离，牌板上边离地1.5m；2、电话标识牌规格：40*60；悬吊标准：电话应在统一规格的牌板上固定，并在其中标明各类联系电话，牌板上边离地1.5m，同时设置有直通电话、固定电话时应并列设置，井下所有电话统一固定在墙体上；3、电气试验及定期检修制度、交接班制度、领导干部上岗制度、消防管理制度、岗位责任制、变电所操作规程、设备运行保养制度、准备巡查制度、设备包机制度等各制度管理盒规格;60*80；悬吊标准：统一悬挂在室内墙体上离地1.5m，统一一线悬挂；4、禁止合闸牌板规格：20*30；悬吊标准：悬挂在合闸的开关上，统一高度；5、电缆指向牌规格:2*5；悬吊标准：贴电缆表面，主电缆（直线段）每100m贴一个，低压电缆（直线段）每50m贴一个。

《井下各类标志牌板管理规定》为做好井下标准化建设、落实文明施工的要求，规范井下机电牌板，现做如下规定，望各队组遵照执行。

一、井下牌板管理规定1、牌板上平面高度根据巷道尺寸确定牌板悬挂具体位置，要求牌板吊挂在同一垂直面上，上下端对齐，确保美观、大方、实用，不影响其他工作。

2、巷道内牌板悬挂。

将一根4分钢管或废弃锚杆平行悬挂，再将牌板悬挂在钢管或锚杆上。

3、卫生、完整要求。

牌板的卫生要求干净，没有积尘，没有涂痕，字迹清晰，要保持完整。

4、设备在井下移动后，相应的牌板要随着设备移动，要确保牌板在其设备附近。

5、牌板设计、加工、发放由安监科、综合办公室、机电科负责，使用单位负责牌板的申请、悬挂及日常管理。

6、下井设备应提前制作相应管理牌板，若因牌板制作滞后、发放不及时等造成被处罚的由机电科负责。

7、各单位使用的牌板发现有损坏、丢失等以后应立即向机电科或安监科提出更换牌板，若未提出而受到处罚的由使用单位负责。

8、各使用牌板单位要爱护牌板，对随意损坏的牌板制作费用由使用单位承担。

9、安监科要对井下牌板悬挂情况井下监督管理，发现问题后及时提出，机电科或使用单位要对安安监科发现的问题及时整改。

10、为便于牌板管理制度的落实，相关单位应指定负责人进行牌板管理。

二、井下牌板规范1、材料码放牌板1.1牌板意义。

规范材料管理，加强材料管理人员的责任感，便于工作人员找到所需材料。

1.2牌板数量。

根据工作面材料种类划分，每一种材料配备一块物料管理牌板。

1.3牌板规格：外框规格为：400mmx300mm；牌板颜色：白底、蓝字，带不锈钢边框。

1.4牌板的吊挂位置。

将材料管理牌板悬挂于相应物料上方，所有牌板必须挂在一个水平上，上下左右对齐。

1.5牌板内容为。

材料管理牌板、材料名称、材料规格、管理单位、管理负责人。

2、操作规程、管理牌板2.1牌板的意义。

指导操作人员正常操作设备，了解设备性能参数，加强设备管理者的责任感，出现问题时有人负责。

井下牌板管理制度第一章总则第一条为了规范井下牌板管理，维护井下安全，提高生产效率，保护职工健康，保证井下矿井设备的安全性，根据《煤矿安全规程》和相关法律法规，制定本制度。

第二条本制度适用于煤矿井下牌板的管理。

第三条井下各级领导和班子成员要严格遵守本制度，认真履行井下牌板安全管理职责。

第四条井下牌板管理应坚持“安全第一，预防为主”的方针，加强工作作风建设，确保井下生产安全。

第五条井下牌板管理应根据煤层条件和采矿工艺特点，科学合理布置，合理配置矿井设备。

第六条井下牌板管理要根据实际情况不断完善，根据现场管理情况定期进行评估和修订。

第七条井下各级领导和班子成员要加强对井下牌板管理制度的宣传和教育，确保全员理解并严格执行。

第八条组织部门、生产单位和职工都有权对井下牌板管理违规行为进行检举和投诉。

第二章井下牌板布置管理第九条井下牌板的布置应符合煤层地质条件和采煤工艺要求，合理布置各道满进行连接。

第十条井下牌板的布置要合理设置进出风井、安全出口和避难所，确保通风和逃生通道畅通。

第十一条井下牌板的设备配置应符合要求，保证矿井机电设备正常运行。

第十二条井下牌板的布置要严禁在其周围进行乱堆乱放的材料，确保通道畅通。

第十三条井下牌板的布置要设置完善的监控系统，确保工作面的安全和正常生产。

第三章井下牌板使用管理第十四条井下牌板使用前需要进行检查和试运行，确保设备正常运行。

第十五条井下牌板操作人员应严格按照操作规程进行作业，确保设备安全。

第十六条井下牌板使用过程中，应随时进行巡检和维护，确保设备正常运行。

第十七条井下牌板使用过程中，严禁擅自改动设备结构和参数，出现问题应及时上报。

第十八条井下牌板使用过程中，应注意减少设备的停机时间，提高生产效率。

第十九条井下牌板使用过程中，应做好设备开机和停机的记录，保证生产数据真实可靠。

第四章井下牌板维护管理第二十条井下牌板的维护管理要制定专门的维护计划，确保设备保养到位。

第二十一条井下牌板的维护管理要建立维护档案，记录设备的维护情况，方便后续管理。

井上下各类牌板悬（吊）挂标准为进一步加强井上下牌板管理，规范各类牌板悬（吊）挂和填写标准，实现各岗位各类牌板与人机物环的完美统一，按照《山西省质量标准化标准及考核办法》及“五精”管理要求制定本标准，望各单位认真遵照执行。

一、通防设施牌板（一）、悬挂1、测风牌版：悬挂高度为底边距离地板1.6米，平直于巷道腰线悬挂；2、密闭检查牌版：悬挂高度为底边距离地板1.6米，平直于巷道腰线悬挂；3、隔爆设施管理牌板：悬挂在隔爆设施的上风侧，用固定架固定在隔爆设施第一排水袋（槽）横梁中间，平直于水袋（槽）横梁悬挂；4、风筒牌：用铁丝吊挂在风筒正面（圆弧形中间），靠近迎头方向的风筒接头处。

（二）、填写1、瓦斯管理牌板：统一用黑色板笔填写，字体不准超出框外，字体填写工整。

牌版平直于巷道腰线悬挂，悬挂高度距离地板1.6米；2、局部通风机管理牌版：所有数据必须是计算机打印后进行压膜，黑色宋体、字体高度 2.5cm；兼职司机姓名要求是计算机打印后进行压膜，黑色宋体字、字高4cm；3、测风牌板：所有数据必须用用黑色板笔工整填写，字体不准超出框外；4、密闭检查牌版：每周检查数据必须用黑色板笔填写，字体不准超出框外，字体填写工整；其他数据必须用计算机打印后进行压膜，黑色宋体、字体高度2.5cm；5、风门管理牌板：所有数据必须用计算机打印后压膜，黑色宋体字、字高2.5cm；6、隔爆设施管理牌板：所有数据必须用计算机打印后进行压膜，黑色宋体、字体高度 2.5cm；负责人姓名必须用计算机打印后压膜，打印字体为黑色宋体字，字高4cm。

二、机电设备及场所牌板1、各类牌板应设置悬挂在设备及场所的醒目位置，使操作人员方便了解其内容；2、牌板悬挂的高度，应尽量与人眼的视线高度相一致。

牌板的平面与视线夹角应接近90度，底边悬挂高度为距离地板1.6～1.8米。

悬挂牌板统一采用水泥钢钉或膨胀螺栓固定，机房内可先把宽40毫米、厚30毫米、长度与牌板一齐的木板钉在墙壁上，再将牌板悬挂在木板上。

防治水牌板标准格式
防治水牌板统一采用防火板材料制作，红头、白底、黑框、黑字，外加不锈钢外框。

一、探放水设备管理牌板：规格400×600mm，数量6块。

探放水设备管理牌板
日期：年月日
二、短探记录牌板：规格300×400mm，数量10块。

短探记录牌板
跟班班（队）长：年月日
三、探放水设备管理牌板：规格300×400mm，数量10块。

探放水起点标识牌
四、井下涌水点测水记录牌板：规格300×400mm，数量30块。

矿井涌水点测水记录牌板
五、矿井涌水量观测牌板，规格300×400mm，数量20块。

矿井涌水量观测牌板
六、排水泵管理牌板：规格300×400mm，数量20块。

防治水科：掘进队负责人：。

牌板规格及悬吊标准为了进一步加强井下牌板管理，以实现人机物环的完美统一。

按照《煤矿安全生产标准化基本要求及评分方法（试行）》及“五精”（精细、精准、精确、精益、精美）管理要求制定本标准，望各责任科室认真遵照执行。

一、责任科室：各使用单位及所属区域责任科室、队1、场所名称标识牌规格：20*30；悬吊标准：悬挂于门左侧墙体，牌板上边离地1.5m；2、“非工作人员禁止入内”牌板规格：40*60；悬吊标准：悬挂于门左侧墙体，牌板上边离地1.5m；3、库房标识牌规格：20*30；悬吊标准：统一悬挂在库房门的上方中心位置；4、皮带输送机头安全警示类牌板规格:60*80；悬吊标准：统一悬挂在输送机机头10米范围内，在行人侧悬挂，牌板上边离地1.5m；5、各种管路三通阀门牌板规格：三通阀门管理牌￠426、325、218、168管统一为15*20、￠114统一为10*15、￠85、60、48统一用8*12；悬吊标准：必须悬挂在阀门进风侧、距三通阀门10cm，牌板上边与管路空隙要求≤2cm；（注：当出现牌板上下同时悬挂时，要求上下对齐）6、材料管理牌板规格：20*30（材料平台处）、40*60（巷道材料堆放点）；悬吊标准：悬挂在材料堆放点1m范围内，牌板上边离地1.5m；（注：要求牌板内容及时更新、固定要可靠简单、牌板内容与实际一致）7、交接班牌板及其记录盒规格：40*60（瓦斯员交接班牌板）、20*30（各工种交接班记录盒）；悬吊标准：统一悬挂在交接班地点20m范围内，牌板上边离地1.5m；二、责任科室--通风科：1、井下所有密闭、挡风墙管理牌、禁止入内牌、瓦斯公布牌规格：40*60；悬吊标准：必须整齐均匀布置在栅栏的中央，要求各牌板成一线布置；牌板上边离地1.5m；(注：当出现按标准悬挂有困难时，必须经安标办现场核实后决定悬挂标准，原则上禁止入内牌不允许离开栅栏悬挂，管理牌板、瓦斯公布牌不允许悬挂在相关区域5m范围以外；要求做到便于观察、填写、管理)2、隔爆水棚、防尘水幕管理牌规格：40*60；悬吊标准：悬挂在进风侧距隔爆水棚和防尘水幕前5m范围内，隔爆水棚区间与其他牌板要求做到整齐一致；牌板上边离地1.5m；（另：轨道大巷相关牌板与墙体上红色界边上边对齐）3、压风自救、供水施救设施管理牌规格：40*60；悬吊标准：要求在相关设施5m范围内悬挂，且悬挂在设施的行人侧，牌板上边离地1.5m；4、抽采钻孔管理牌规格：15*20；悬吊标准：悬挂在钻孔20cm范围内，要求悬挂牢固简单，高度以钻孔高度为准；5、抽采放水器、除渣装置管理牌规格：15*20；悬吊标准：统一悬挂在瓦斯管路上，牌板上边离地1.5m；6、消防器材管理牌规格：40*60；悬吊标准：悬挂在设施3-5m范围内，牌板上边离地1.5m；7、风门管理牌规格:40*60；悬吊标准：统一悬挂在第一道风门左侧的墙体上，要求风门开启后离风门边50cm，牌板上边离地1.5m；8、风窗管理牌板规格：40*60；悬吊标准：统一悬挂在风窗安装地点左侧墙体上，要求离风窗墙体≤5m,牌板上边离地1.5m；9、风桥管理牌板规格：40*60；悬吊标准：统一悬挂在风桥墙体5m范围内，牌板上边离地1.5m；10、测风牌规格：40*60；悬吊标准：其管理牌板统一悬挂在测风站行人侧界边处第一架内，要求均匀排布于测风站的中心位置，牌板间距50cm，牌板上边离地1.5m；11、瓦斯检查牌规格：40*60；悬吊标准：统一悬挂在检查地点的行人侧5m范围内，牌板上边离地1.5m；12、监控分站管理牌板规格：40*60；悬吊标准：悬挂在分站3m范围内，牌板上边离地1.5m；13、一氧化碳、烟雾、甲烷传感器管理牌板规格：15*20；悬吊标准：统一悬挂在传感器安设地点3m范围内，牌板上边离地1.5m；14、局部通风机管理牌板规格：40*60；悬吊标准：统一悬挂在局部通风机行人侧3m范围内，牌板上边离地1.5m；15、主副井禁止烟火、禁止酒后下井、禁止穿化纤衣服、必须携带矿灯、矿帽、自救器牌板规格：20*30；悬吊标准：统一悬挂在井口20m范围内，牌板上边离地1.5m；16、风筒标识牌规格：10*10；悬吊标准：编号面朝进风方向；17、风机管理标识牌规格：20*30；悬吊标准：平行悬挂在风机端中部，牌板上边离风机10cm；18、井下风速传感器牌板规格：15*20；悬吊标准：统一与测风站牌板齐平悬挂；19、井下读卡器牌板规格：20*30；悬吊标准：悬挂在面对读卡器的右侧，牌板上边离地1.5m，尽量与设备齐平悬挂；20、井下人员定位分站、电源箱、广播分站、无线通讯基站牌板规格：20*30；悬吊标准：与设备齐平悬挂；21、钻场管理牌板规格：40*60；悬吊标准：悬挂在护网中部，牌板上边离地1.5m，平行于巷道腰线；三、责任科室--机运科1、接地管理牌规格:15*20；悬吊标准：与接地线保持10cm距离，牌板上边离地1.5m；2、电话标识牌规格：40*60；悬吊标准：电话应在统一规格的牌板上固定，并在其中标明各类联系电话，牌板上边离地1.5m，同时设置有直通电话、固定电话时应并列设置，井下所有电话统一固定在墙体上；3、电气试验及定期检修制度、交接班制度、领导干部上岗制度、消防管理制度、岗位责任制、变电所操作规程、设备运行保养制度、准备巡查制度、设备包机制度等各制度管理盒规格;60*80；悬吊标准：统一悬挂在室内墙体上离地1.5m，统一一线悬挂；4、禁止合闸牌板规格：20*30；悬吊标准：悬挂在合闸的开关上，统一高度；5、电缆指向牌规格:2*5；悬吊标准：贴电缆表面，主电缆（直线段）每100m贴一个，低压电缆（直线段）每50m贴一个。
