CYYF城镇污水厂全过程除臭工艺PPT课件

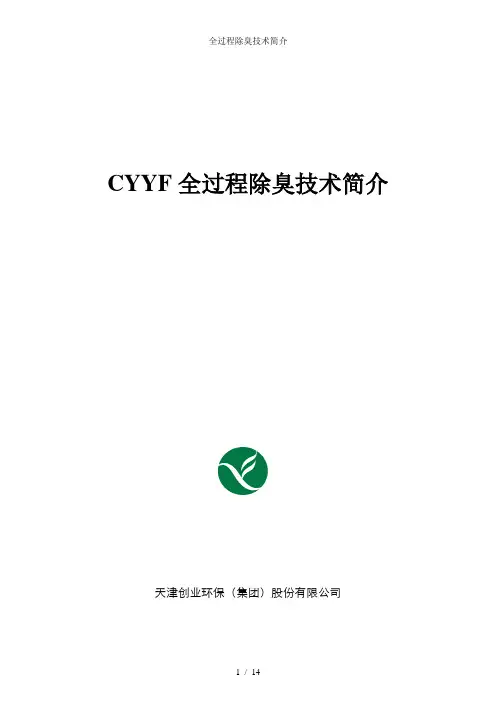

CYYF全过程除臭技术简介天津创业环保（集团）股份有限公司目录一、CYYF除臭技术概述 (1)1.1工艺原理 (1)1.2 CYYF工艺特点： (2)1.3技术优势 (2)1.4 与其它除臭技术比较 (3)1.5除臭效果 (4)1.5.1 单体除臭效果 (4)1.5.2 厂界除臭效果 (6)1.5.3 外界反馈 (7)1.6 对污水处理系统的影响 (8)1.6.1 对出水水质的影响 (8)1.6.2 对活性污泥的影响 (9)1.6.3 预处理单元的影响 (10)二、应用情况 (10)三、工艺设计参数 (11)四、投资及运行费用 (11)一、CYYF除臭技术概述1.1工艺原理“CYYF城镇污水厂全过程除臭工艺”专利技术，是将含有组合生物填料的培养箱安装于污水处理厂生物池内，活性污泥混合液经过培养箱，其中的生物填料对除臭微生物的生长、增殖产生诱导和促进作用，增殖强化除臭微生物，将二沉池排出的活性污泥回流于污水厂进水端，除臭微生物与水中的恶臭物质发生吸附、凝聚和生物转化降解等作用，使得污水厂各构筑物恶臭物质在水中得到去除，实现污水厂恶臭的全过程控制。

核心技术已经申请国家发明专利和实用新型专利各1项，工艺流程图如下。

CYYF城镇污水厂全过程除臭工艺典型流程图CYYF除臭系统由两部分组成，包括微生物培养系统和除臭污泥投加系统。

微生物培养系统为在污水处理厂生物池内安装一定数量的微生物培养箱，每台培养箱提供微量空气。

除臭污泥投加系统为在污泥回流泵房安装污泥泵，铺设管道输送至污水厂进水端。

本除臭工艺在除臭污泥投加量为2-10%进水量的条件下，污水厂恶臭污染源恶臭得到大幅消减，对污水厂出水水质无负面影响。

本除臭工艺可广泛地适用于传统活性污泥，A/A/O、A/O、多段A/O、SBR、氧化沟等污水处理工艺。

1.2 CYYF工艺特点(1)设施精简:无需加盖，省去传统除臭工艺中的臭气收集和输送系统；不需要新建除臭设施；只需生物池内设置定型微生物培养箱、菌种投加泵和管道，建设方式方便快捷，尤其对于老厂改造，无需停产，即可建设。

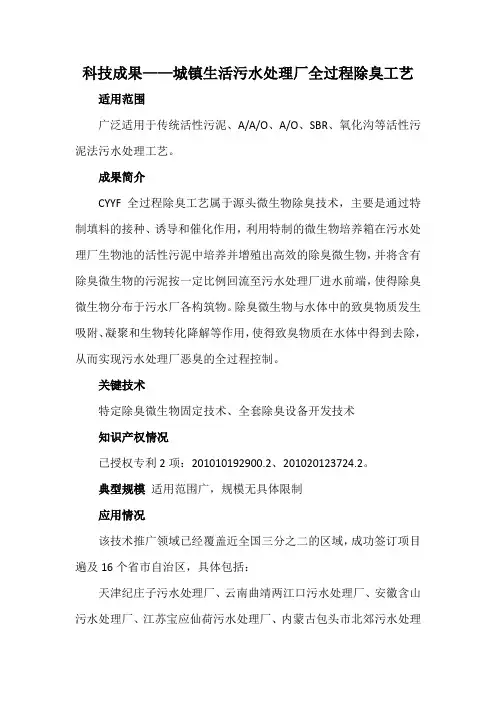

科技成果——城镇生活污水处理厂全过程除臭工艺适用范围广泛适用于传统活性污泥、A/A/O、A/O、SBR、氧化沟等活性污泥法污水处理工艺。

成果简介CYYF全过程除臭工艺属于源头微生物除臭技术，主要是通过特制填料的接种、诱导和催化作用，利用特制的微生物培养箱在污水处理厂生物池的活性污泥中培养并增殖出高效的除臭微生物，并将含有除臭微生物的污泥按一定比例回流至污水处理厂进水前端，使得除臭微生物分布于污水厂各构筑物。

除臭微生物与水体中的致臭物质发生吸附、凝聚和生物转化降解等作用，使得致臭物质在水体中得到去除，从而实现污水处理厂恶臭的全过程控制。

关键技术特定除臭微生物固定技术、全套除臭设备开发技术知识产权情况已授权专利2项：201010192900.2、201020123724.2。

典型规模适用范围广，规模无具体限制应用情况该技术推广领域已经覆盖近全国三分之二的区域，成功签订项目遍及16个省市自治区，具体包括：天津纪庄子污水处理厂、云南曲靖两江口污水处理厂、安徽含山污水处理厂、江苏宝应仙荷污水处理厂、内蒙古包头市北郊污水处理厂、天津空港经济水处理厂一期、天津子牙循环经济产业区一期污水处理厂、内蒙古达拉特旗树林召镇污水处理厂、鄂尔多斯市东胜北郊污水处理厂、辽宁阜新开发区污水处理厂、天津津沽污水处理厂、西安咸阳东郊污水处理厂、吉林长春西新经济技术开发区污水处理厂、安徽安庆马窝污水处理厂、天津市宝坻区第一污水处理厂、山东烟台牟平区污水处理厂、四川南充城市污水处理厂、西藏拉萨污水处理厂二期、陕西西安北石桥污水处理厂、陕西西安邓家村污水处理厂、浙江杭州七格污水处理厂二期、天津空港经济区污水处理厂二期、河北秦皇岛北戴河新区污水处理厂、陕西榆林污水处理厂、辽宁大连长海城区污水处理厂、安徽宿州萧县污水处理厂、浙江杭州余杭污水处理厂三期、新疆乌鲁木齐雅玛里克山污水处理厂、河北秦皇岛北部片区污水处理厂等。

投资情况总投资：300万元（以5万吨/日的水厂为例），吨水运行费用总计：0.01-0.015元/m3，主体设备寿命：15年到20年。
