(完整)MentorEE7.9.5安装教程

软件平台：RedHat Enterprise Linux Advanced Server 5.2安装操作系统时，选择自定义主机名，定义计算机名为：RHEL安装好系统后，在/etc/X11/xorg.conf中的末尾加入如下语句并保存：Section "Extensions"Option "Composite" "Disable"EndSection一、Mentor Graphics：（一）Modelsim1、Modesim 6.5的安装：终端中输入：>./install.linux2、出现图形化安装界面，依次选择 Agree －> 选择要安装的软件－> 选择安装目标文件夹－> 安装3、配置license，在windows下用modelsim6.5的破解器：双击MentorKG.exe，在同目录下产生LICENSE.TXT4、配置启动脚本，在用户主目录下，用gvim打开 .bashrc文件，加入如下两行：export LM_LICENSE_FILE=/home/mentor/modelsim/modeltech/LICENSE.TXT export PATH=$PATH:/home/mentor/modelsim/modeltech/linux5、把windows下的LICENSE.TXT拷贝到linux下的/home/mentor/modelsim/modeltech目录中6、编辑/home/mentor/modelsim/modeltech目录下的modelsim.ini,找到VoptFlow = 1这一行，并将1改为07、启动modelsim：>vsimmodelsim启动成功，破解成功！！！！！！！！！附件Screenshot1.png (372.01 KB)2009-4-30 13:22Screenshot2.png (502.01 KB)（二）Calibre1、Calibre 2008.01.20的安装：终端中输入：>install.linux2、出现图形化安装界面，依次选择Install Products → Agree → 选择安装文件→ 选择目标文件夹→ 选择组件→ next → install 开始安装，大约3分钟完成。

Mentor安装图文简明教程Mentor安装图文简明教程一、Mentor软件的安装Step1：Mentor安装需要有一个安装文件压缩包，解压后可以看到安装文件夹下的文件见图1所示。

其中需要说明的文件有Setup.Exe 的可执行文件以及用于破解的Crack文件夹。

图1 Mentor安装文件Step2：双击Setup.Exe后会跳出一个对话框，如图2所示。

图2 安装程序界面图在图中可以看到有两个可选项。

上面的选项点击后是选择安装软件，下面的选项点击后是选择验证已安装软件的正确性。

Step3：点击上面的选项，即“Install Products”选项。

出现如图3所示的页面。

图3 安装软件（License）注意事项阅读页面在本界面直接点击“Agree”按钮进入下一步即可。

Step4：如图4所示，为源文件目录（Source）和目标文件目录（Target）。

图4 源和目标文件目录选择界面在本界面源文件目录选择安装软件所在的目录，目标文件路径选择为要安装在哪个路径下。

点击Next进入下一界面。

Step5：如图5和图6所示，对需要选择的软件组件进行打勾处理，打勾的为需要安装的软件功能。

图5 软件组件安装选择界面1在该界面下，提供了license相关、原理设计、FPGA设计、Layout设计等相关的组件。

选择的软件是我们正常使用Mentor软件时需要使用的软件，一般情况下我们使用包括License Server、原理图设计使用的DesignView、DesignCapture软件、Layout设计相关的ExpeditionPCB软件，当然如果需要进行其他的功能可以继续打勾进行选择，如信号仿真使用的HyperLynx，设计规则相关的CES等。

界面右方还有一个窗口提示需要安装的组件的简介，包括ID、功能等。

界面最下方可以看到需要占用的空间和计算机剩余的空闲空间。

最后在图5、6所示的界面下选择我们需要安装的软件后，点击Next选择下一步操作进行Mentor软件的安装。

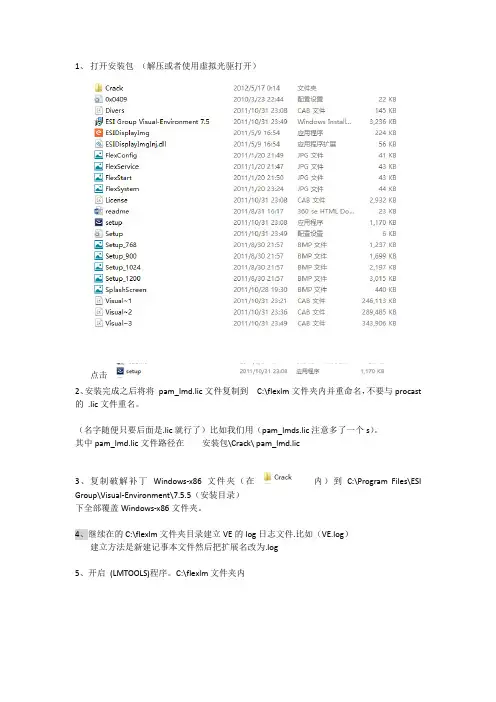

1、打开安装包（解压或者使用虚拟光驱打开）点击2、安装完成之后将将pam_lmd.lic文件复制到C:\flexlm文件夹内并重命名，不要与procast 的.lic文件重名。

（名字随便只要后面是.lic就行了）比如我们用（pam_lmds.lic注意多了一个s）。

其中pam_lmd.lic文件路径在安装包\Crack\ pam_lmd.lic3、复制破解补丁Windows-x86 文件夹（在内）到C:\Program Files\ESI Group\Visual-Environment\7.5.5（安装目录）下全部覆盖Windows-x86文件夹。

4、继续在的C:\flexlm文件夹目录建立VE的log日志文件.比如（VE.log）建立方法是新建记事本文件然后把扩展名改为.log5、开启(LMTOOLS)程序。

C:\flexlm文件夹内得到上图界面选中：Config Service 标签。

在service name 填上（新建）一个服务器名。

这里填上上次建立.log时用到的名字。

如我们是VE.log就填VE 就行了。

然后在下面三栏里面依次选中（C:\flexlm\lmgrd.exe）（C:\flexlm\pam_lmds.lic）（C:\flexlm\VE.log）。

然后勾选下面两个（Use...和start...这两个是开机自动加载服务器文件的。

方便我们开机就可以用软件，不勾的话，开机后还要进入LMTOOLS by........的程序来设置）填好后就可以关掉了。

检查圈红线的地方是否和图示一直，不一致改正为一样点击start server6、重启后就可以用了。

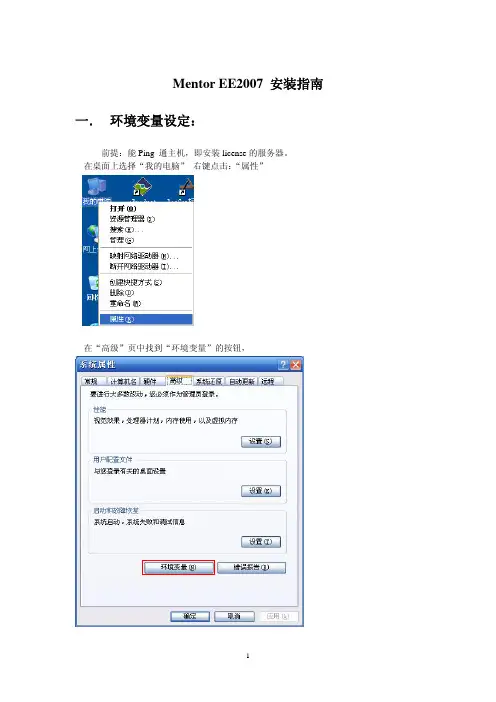

Mentor EE2007 安装指南一． 环境变量设定：
前提：能Ping 通主机，即安装license的服务器。

在桌面上选择“我的电脑”右键点击：“属性”
在“高级”页中找到“环境变量”的按钮，
点击“新建系统环境变量”
输入：MGLS_LICENSE_FILE = 1717@主机的IP地址
依次点击确定的按钮保存设定。

二． 安装软件
准备工作：将软件光盘或从服务器上获取安装文件。

双击Setup.exe开始安装软件，并且可以看到下面所示界面：
一般情况下目标文件的位置是正确的，只需要指定软件安装位置即可。

上面的窗口中表示：软件安装到F：\MentorGraphics（注意：安装路径不能有中文字符）
随后弹出的窗口是选择软件模块，如果License是正常的，那么应该安装程序会自动选择上对应的模块。

此时点击Next 就可以开始软件的安装了。

安装过程中，如果出现如下提示，按照提示插入第二张光盘。

安装快结束的时候会弹出下面V ALOR的提示框，选择“Cancel”不安装该模块。

软件应当会继续安装配置下去，在随后弹出的对话框按下面进行选择：
点击“下一步”按钮
如果看到这个界面，请先在您选定的软件安装目录下新建一个目录：WDIR 在这个例子当中，建立了：F:\MentorGraphics\WDIR
点击：“Browse”按钮浏览到上面建立的目录。

通过一些自动配置脚本，软件会完成安装。

桌面出现Dashboard 2007 EE.
(安装结束)。
