Multisim11.0仿真教程

  • 格式：ppt
  • 大小：5.14 MB
  • 文档页数：123

下载文档原格式

  / 123

合集下载

multisim电子电路仿真教程第二章

multisim电子电路仿真教程第二章

图2-2 用户设置的界面
2．放置元件 Multisim已将所有的元件模型分门别类地放置在了元件 工具栏的元件库中。设计者可以在相应的元件库中选择所需 要的元件。 1) 放置电阻 将鼠标指向Basic元件库按钮 时，元件库展开。元件库中 有两个电阻箱，左边一个存放着现实存在的电阻元件，称为 现实电阻箱；右边一个带有墨绿色衬底的电阻箱中存放着一 个可任意设置阻值的虚拟电阻，称为虚拟电阻箱。为了与实 际电路接近，应尽量选用现实电阻箱中的电阻元件。例如， 要选取10 kΩ的电阻，先点击现实电阻箱，出现Component Browser对话框，如图2-3所示。
2.3 子电路的创建与调用
1．创建要成为子电路部分的电路图 要使子电路部分的电路图与其余电路部分相连，其端子 上必须连接输入/输出端符号。如将刚编辑的单管放大电路用 一个子电路代替，在输入端将信号源去掉，连接两个输入端 符号(X1和X2)，在输出端将负载电阻去掉，连接两个输出端 符号(Y1和Y2)。输入/输出端符号的放置，可通过Place菜单 下的Place Input/Output命令来实现，放置后双击可以打开 一个对话框，在其中可修改端口名字。注意：输入/输出端符 号放置的方向，将决定是输入端还是输出端。放置在左边表 示输入端，放置在右边表示输出端。 放置输入/输出端符号的放大电路如图2-19所示。
5．显示电路图中的节点编号 启动 将Show区中Show node names 选项选中，电路图中的节点编 号即在图中显示。 编辑调整好的电路如图2-11所示。
图2-11 创建完成的电路图
2.2 电路的仿真分析
1．调用和连接测试仪表进行仿真分析 (1) 从窗口右边的仪表栏中调出一台示波器，方法与从 元件栏中选取虚拟元件一样。将示波器的A通道接输入信号源， Ｂ通道接输出端，如图2-12所示。

第2章 NI Multisim 11快速入门 Multisim 11电路仿真与实践

第2章 NI Multisim 11快速入门 Multisim 11电路仿真与实践

第三级放大电路的设计
② 双击IV-Analysis仪表，设置IV-A nalysis仪表显示面板。
第2章NI Multisim 11快速入门
第三级放大电路的设计
③ 执行菜单命令Simulate » Run，IV-Analysis仪 表显示面板显示被测晶体管的输出特性
第2章NI Multisim 11快速入门
第2章NI Multisim 11快速入门对话框中的 Output标签，选择 电路输出节点为V (7)。
第2章NI Multisim 11快速入门
交流仿真分析结果
第2章NI Multisim 11快速入门
交流仿真分析结果
执行Grapher View窗口菜单命 令Cursor»Show Cursor，Grapher View显示屏就会出现2个游标，同 时弹出Cursor窗口，Cursor窗口显 示游标所处位置的参数。
2.1 电路设计
设计题目：设计一个音频信号放大器。
性能指标要求：在3KHz处电压增益为|150| ±10%， 输入阻抗大于或等于1 MΩ，放大器的负载为8 Ω扬声 器，通过1200:8的匹配变压器接入放大器的输出端， 电源电压为+15V。
第2章NI Multisim 11快速入门
设计思想
（1）由于电压增益较大，故采用多级放大器级联方式 （在此取3级）；
Multisim 11电路仿真与实践
第2章NI Multisim 11快速入 门
主编：梁青 侯传教 熊伟 孟涛
西安邮电大学 空军工程大学
2013年
第2章NI Multisim 11快速入门
2.1 电路设计 2.2 创建仿真电路 2.3 电路仿真分析 2.4 NI ELVIS的应用

电工电子技术利用Multisim11.0的EDA仿真技术第三版第三册课程设计

电工电子技术利用Multisim11.0的EDA仿真技术第三版第三册课程设计

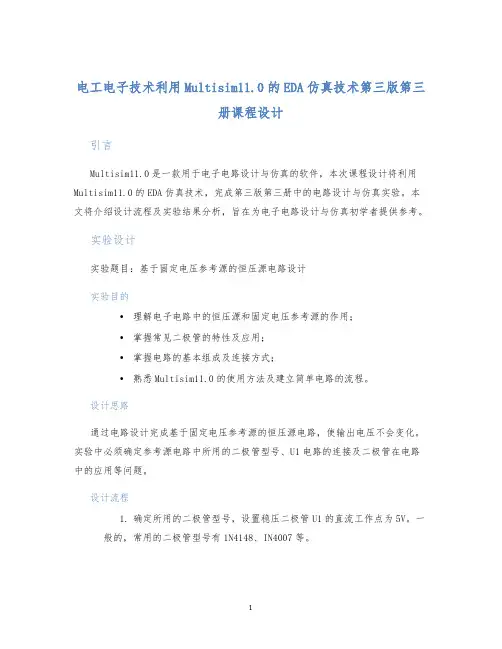

电工电子技术利用Multisim11.0的EDA仿真技术第三版第三册课程设计引言Multisim11.0是一款用于电子电路设计与仿真的软件，本次课程设计将利用Multisim11.0的EDA仿真技术，完成第三版第三册中的电路设计与仿真实验。

本文将介绍设计流程及实验结果分析，旨在为电子电路设计与仿真初学者提供参考。

实验设计实验题目：基于固定电压参考源的恒压源电路设计实验目的•理解电子电路中的恒压源和固定电压参考源的作用；•掌握常见二极管的特性及应用；•掌握电路的基本组成及连接方式；•熟悉Multisim11.0的使用方法及建立简单电路的流程。

设计思路通过电路设计完成基于固定电压参考源的恒压源电路，使输出电压不会变化。

实验中必须确定参考源电路中所用的二极管型号、U1电路的连接及二极管在电路中的应用等问题。

设计流程1.确定所用的二极管型号，设置稳压二极管U1的直流工作点为5V。

一般的，常用的二极管型号有1N4148、IN4007等。

2.搭建稳压二极管电路，连接输入直流电源，根据电路中的元器件参数计算并设置两个电阻R1和R2的具体值，其保证稳压二极管U1的直流工作点约为5V。

3.联接电路输出端，以示波器或万用表对输出电压进行检测和测量，进行输出电压的限制和调节，使其保持电路实验所需输出电压。

4.通过Multisim11.0进行仿真验证，观察仿真波形并分析电路性能是否符合要求。

设计结果电路图经过设计和仿真分析，我们得到了上述电路图。

经仿真验证后，输出电压确实可以保持恒定，符合实验要求。

结论通过本次实验，我们成功应用了Multisim11.0的EDA仿真技术，完成了基于固定电压参考源的恒压源电路的设计。

同时也加深了我们对电路组成、连接方式和元器件特性的认知和理解。

在实际应用中，我们可以更好的利用Multisim11.0进行更复杂电路的设计及仿真测试。

参考文献•Multisim11.0 软件手册•电工电子技术第三版第三册。

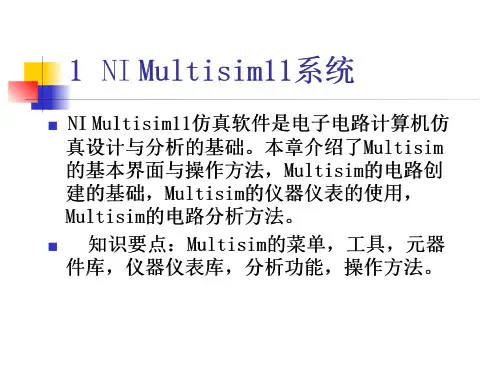

模拟电子技术基础课程设计基于nimultisim11系统仿真-全文可读

模拟电子技术基础课程设计基于nimultisim11系统仿真-全文可读

2. Edit（编辑）菜单
■ Orientation: 旋转方向选择。包括：Flip Horizontal （将所选择的元器件左右旋转），Flip Vertical（将所 选择的元器件上下旋转），90 Clockwise（将所选择的 元器件顺时针旋转90度），90 CounterCW（将所选择 的元器件逆时针旋转90度）。
“Circuit Design Suite 11.0”→“multisim”，启动 multisim10，可以看到图1.2.1所示的multisim的主窗口。
■ 从图1.2.1可以看出，Multisim的主窗口如同一个实际的电子实验 台。屏幕中央区域最大的窗口就是电路工作区，在电路工作区上 可将各种电子元器件和测试仪器仪表连接成实验电路。电路工作 窗口上方是菜单栏、工具栏。从菜单栏可以选择电路连接、实验 所需的各种命令。工具栏包含了常用的操作命令按钮。通过鼠标 器操作即可方便地使用各种命令和实验设备。电路工作窗口两边 是元器件栏和仪器仪表栏。元器件栏存放着各种电子元器件，仪 器仪表栏存放着各种测试仪器仪表，用鼠标操作可以很方便地从 元器件和仪器库中，提取实验所需的各种元器件及仪器、仪表到 电路工作窗口并连接成实验电路。按下电路工作窗口的上方的 “启动／停止”开关或“暂停／恢复”按钮可以方便地控制实验 的进程。
3. View（窗口显示）菜单
■ Show Grid：显示或者关闭栅格。 ■ Show Border：显示或者关闭边界。 ■ Show Page Border：显示或者关闭页边界。 ■ Ruler Bars：显示或者关闭标尺栏。 ■ Statusbar：显示或者关闭状态栏。 ■ Design Toolbox：显示或者关闭设计工具箱。 ■ Spreadsheet View：显示或者关闭电子数据表。扩展显

Multisim11 电路设计及应用试验教学指导书

Multisim11 电路设计及应用试验教学指导书
实验目的：
熟悉multisim中数字器件元件库；
掌握组合逻辑电路（全加器、比较器）的设计与仿真方法。
实验步骤：
1.在multisim主界面上点击TTL、CMOS等器件类别，熟悉与门、非门、或们、与非门、或非门等逻辑器件的功能；
2.绘制如图1所示全加器的电路原理图；
图1
3.根据图1所示原理图，利用逻辑转换仪得到全加器的真值表和最简逻辑表达式。
实验步骤：
1.熟悉LM555CM定时芯片的引脚功能，按照图1所示搭建电路，调整电路中R1/R2阻值，观察输出波形的变化。
图1
LM555CM引脚功能：
引脚1：接地引脚，提供参考电平；
引脚2：555定时器的负跳变触发端；
引脚3：信号的输出引脚；
引脚4：555定时器的清零信号；
引脚5：555定时器内部参考电平的滤除高频干扰的引脚，一般接电容；
4.按图2所示连接电路，将频谱分析仪的测试端连接至2号节点，观察频谱图。
图2
实验五：
实验目的：
掌握使用multisim软件验证基尔霍夫电流/电压定理的方法；
掌握使用multisim软件验证叠加定理、互易定理、戴维南定理的方法；
实验步骤：
1.按照图1所示连接电路；
2.在电路相应位置放置电流指示仪器，观察节点2流入电流与流出电流的关系；
实验步骤：
1.按照图1所示连接电路，观察J1开关在闭合和开启瞬间示波器的变化。
图1
2.按照图2所示搭建电路，改变电容C2和电感L1的值，观察当容抗和感抗相等时电路的电流和总阻抗值。
图2
实验七：
实验目的：
掌握直流静态工作点的分析方法；
掌握交流分析的方法；
掌握瞬态分析的含义和方法；

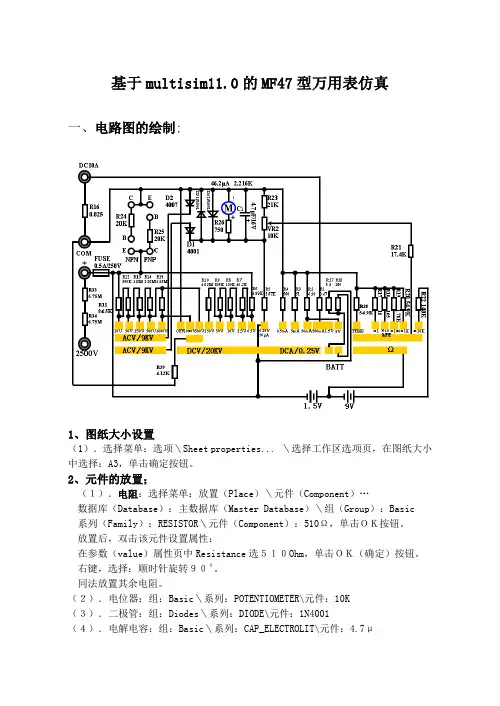

04_万用表的multisim11.0l仿真讲稿

04_万用表的multisim11.0l仿真讲稿

25
30
35
40
45
50
选择 250V 档，测量结果如下：
测试电压（V） 25 理论值（μ A） 测量值（μ A） 50 75 100 125 150 175 200 225：
测试电压（V） 50 理论值（μ A） 测量值（μ A） 100 150 200 250 300 350 400 450 500
（５）．保险管：组：Power＼系列：FUSE\元件：0.5_AMP （６）．直流电压源：组：Sources＼系列：POWER_SOURCES\元件：DC_POWER （７）．电流表：组：Indicators＼系列：AMMETER\元件：AMMETER_VR （８）．开关：组：Basic＼系列：SWITCH\元件：DIPSW1，双击元件，在属性页中， 参数页中设置适当的开关控制字，同法放置其它开关。
选择 10V 档，测量结果如下：
测试电压（V） 1 理论值（μ A） 测量值（μ A） 2 3 4 5 6 7 8 9 10
选择 50V 档，测量结果如下：
测试电压（V） 5 理论值（μ A） 测量值（μ A） 10 15 20 25 30 35 40 45 50
选择 250V 档，测量结果如下：
测试电压（V） 25 理论值（μ A） 测量值（μ A） 50 75 100 125 150 175 200 225 250
由上三式可得，当 RP1≈3.7K 时：������������ ＝
三、标准电阻箱的验证：
直流电压档位对应的内阻值: 档位 0.25V 0.5V 2.5V 10V 理论内阻 5k 10K 50K 200K 测量值 电流档位对应的内阻值: 档位 10A 500mA 理论内阻 0.025 0.5 测量值

Multisim 11仿真软件安装步骤

图4
7.点击Next继续，并接受2个许可协议之后，则启动安装过程；
8.安装完毕，重新启动计算机；
9.双击安装文件夹中multisim11_keygenfull.exe，重新打开如图3所示界面，按步骤10-12生成3个许可证文件；
10.选中图3中Multisim Power Pro Edition项，点击Create license file…按钮，生成一个Multisim许可证文件，文件名可任意指定，记住所生成文件所在的目录；
图2
4.双击安装文件夹中multisim11_keygenfull.exe，打开如下界面
图3
5.点击Generate按钮生成安装序列号，并点击Copy按钮复制序列号，粘贴到图2中输入序列号处，并点击Next继续；
6.其它安装选项一般不必修改，直接点击Next继续，至如图4所示界面，取消图中的对勾选择，不提示更新；
图6
15.安装完毕，将Windows开始菜单中：所有程序->National Instruments->Circuit Design Suite11.0->Multisim 11.0快捷方式添加到计算机桌面，便于打开；
16.启动Multisim软件，将安装文件夹中的文件“取样与恢复电路.ms11”复制到：我的文档\National Instruments\Circuit Design Suite 11.0目录下。

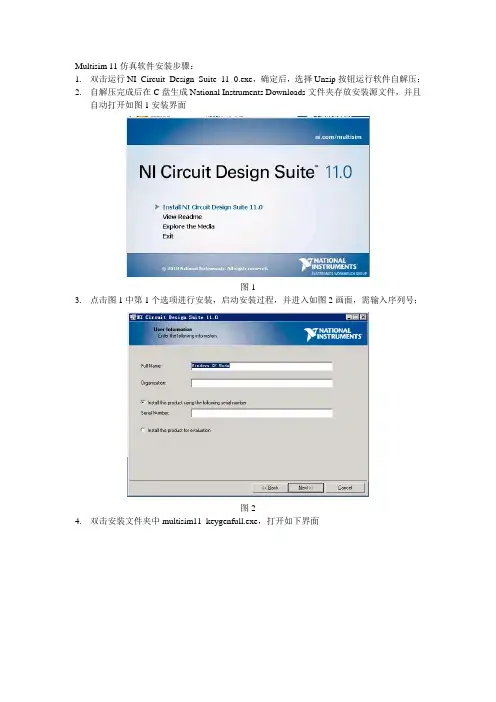

Multisim 11仿真软件安装步骤：
1.双击运行NI_Circuit_Design_Suite_11_0.exe，确定后，选择Unzip按钮运行软件自解压；
2.自解压完成后在C盘生成National Instruments Downloads文件夹存放安装源文件，并且自动打开如图1安装界面

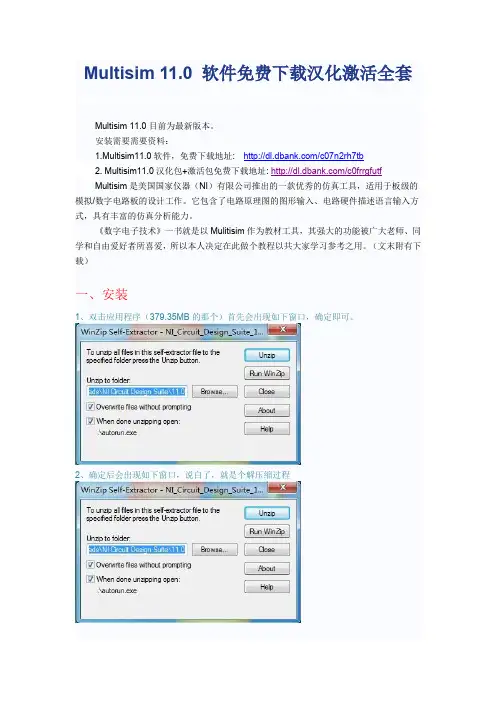

电路仿真软件Multisim_11.0安装使用教程及破解

Multisim 11.0 软件免费下载汉化激活全套Multisim 11.0目前为最新版本。

安装需要需要资料：1.Multisim11.0软件，免费下载地址: /c07n2rh7tb2. Multisim11.0汉化包+激活包免费下载地址: /c0frrgfutfMultisim是美国国家仪器（NI）有限公司推出的一款优秀的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

《数字电子技术》一书就是以Mulitisim作为教材工具，其强大的功能被广大老师、同学和自由爱好者所喜爱，所以本人决定在此做个教程以共大家学习参考之用。

（文末附有下载）一、安装1、双击应用程序（379.35MB的那个）首先会出现如下窗口，确定即可。

2、确定后会出现如下窗口，说白了，就是个解压缩过程一起嵌入式开发3、选择第一项，然后解压缩后紧接着会出现如下窗口，仍选择第一项4、然后选择“Install this product for evaluation”，试用的意思5、接下来就按照提示一路狂Next就行，然后重启就行了这样安装就算完成了，接下来就是汉化和破解了。

二、汉化1、将ZH文件夹放到目录“...\Program Files\National Instruments\Circuit Design Suite 11.0\stringfiles”下。

记住，不是目录“X:\National Instruments Downloads”,这个文件是你安装时第二步解压缩后的文件，安装完后就可以删掉了。

（好多朋友在这里犯错误）17Embed,17嵌入式2、再运行Multisim11，菜单里边的：Options\Gobal Preferences\convention\language\ZH （参考图片）此时汉化任务已经完成汉化说明：这是Multisim10.0的汉化，未完全汉化，但是已经够用了三、破解1、未破解时会出现如下窗口，试用30天后就不能用了2、运行“multisim11注册机.exe”，直接点击下边的：Create license file...会生成一个“**.lic”格式文件（注意不要有中文目录）3、开始—>所有程序—>National Instruments—>NI License Manager->选项->安装许可文件，如下图，放入即可11.0详细的安装+汉化+破解全过程" type="#_x0000_t75" o:spid="_x0000_i1025" o:button="t" 完成上述过程后，软件就已经激活了。

用Multisim 11仿真

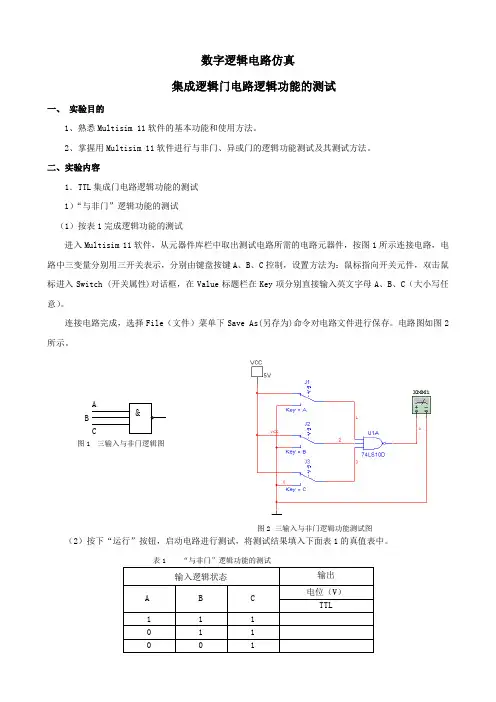

数字逻辑电路仿真集成逻辑门电路逻辑功能的测试一、 实验目的1、熟悉Multisim 11软件的基本功能和使用方法。

2、掌握用Multisim 11软件进行与非门、异或门的逻辑功能测试及其测试方法。

二、实验内容1．TTL 集成门电路逻辑功能的测试 1）“与非门”逻辑功能的测试 （1）按表1完成逻辑功能的测试进入Multisim 11软件，从元器件库栏中取出测试电路所需的电路元器件，按图1所示连接电路，电路中三变量分别用三开关表示，分别由键盘按键A 、B 、C 控制，设置方法为：鼠标指向开关元件，双击鼠标进入Switch (开关属性)对话框，在Value 标题栏在Key 项分别直接输入英文字母A 、B 、C （大小写任意）。

连接电路完成，选择File （文件）菜单下Save As(另存为)命令对电路文件进行保存。

电路图如图2所示。

（2）按下“运行”按钮，启动电路进行测试，将测试结果填入下面表1的真值表中。

表1 “与非门”逻辑功能的测试图1 三输入与非门逻辑图图2 三输入与非门逻辑功能测试图2）.测试74LS86（四异或门）逻辑功能 （1）按表2完成逻辑功能的测试进入Multisim 11软件，从元器件库栏中取出测试电路所需的电路元器件，按图3所示连接电路，电路中二变量分别用二开关表示，分别由键盘按键A、B 控制，设置方法为：鼠标指向开关元件，双击鼠标进入Switch (开关属性)对话框，在Value 标题栏在Key 项分别直接输入英文字母A 、B （大小写任意）。

连接电路完成，选择File （文件）菜单下Save As(另存为)命令对电路文件进行保存。

电路图如图4所示。

（2）按下“运行”按钮，启动电路进行测试，将测试结果填入下面的真值表中。

得表达式为Y=A⊕B表2 异或门逻辑功能的测试表2．“门”控制功能的测试（1）“与非”门控制功能的静态测试设A 为信号输入端，B 为控制端。

A 端输入单脉冲，B 端接逻辑电平“0”或“1”。

Multisim仿真使用教程



仿真开关 连好电路图后，先保存，再点仿真开关，观察运行现象，或
者排查错误。
仪器栏：测量探针 探针放在导线上，监测电位、电流、频率等参数，
可用于排查错误
电子元件
菜单栏：放置-Component-选择元件 界面
不确定你要放置的元件所属大类的时候，在“组”一栏选择”Select all groups”，“数据库”保持为“主数据库”，“元件”则输入要放置的元件型号了。
软件的安装、注册、汉化



安装需要注意的一点是，序列号，从Keygenfull.exe里 Generate出来。如果你下的M靠谱的话，安装目录里应该有 这东西。 注册，也是用Keygenfull.exe，依次Create 6个序列号文件， 导进NI License Manager。直接在电脑里搜这几个单词即可 找到管理程序。 汉化，先找到汉化包，自己去下，应该是一个叫ZH的文件 夹。拖到M程序主目录即X:\Circuit Simulation\Multisim11.0\Circuit Design Suite 11.0\stringfiles文件夹下，然后 打开程序，参照下图，点开， 在 “常规”标签页里找Language，下拉菜单选中ZH即可。
目录 Multisim用途及用户界面介绍 常用功能及电子元件介绍 范例:0-9记数显示循环 练习:0-9记数显示循环 附录1:软件安装及汉化方法 附录2:注册机使用方法

Multisim简介
Multisim [mʌtisim] or [mʌtisæ m] 简称M Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具， 用于板级的模拟/数字电路板的设计工作。Multisim原名EWB,最新版本是M11， 但是最常用的是M10。安好软件后参照附录汉化，不破解暂时不影响使用。本文 以M11为例演示其使用方法。 如左图，最上是菜单栏，下一栏 是各种功能按键，空白部分绘制 电路图，右侧是仪器栏。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IIT公司从EWB6.0版本开始，将专用于电路仿真与设 计模块更名为Multisim，大大增强了软件的仿真测试 和分析功能，大大扩充了元件库中的仿真元件数量， 使仿真设计更精确、可靠。 Multisim意为“万能仿真 ”
NI Multisim 11是美国国家仪器公司（NI，National Instruments）推出（从9开始），目前最新版本为 Multisim 14，还有针对ipad的Multisim Touch。
Multisim工具栏
新建：清除电路工作区， 准备生成新电路。 打开：打开电路文件。 存盘：保存电路文件。 打印：打印电路文件。 剪切：剪切至剪贴板。 复制：复制至剪贴板。 粘贴:从剪贴板粘贴。 旋转: 旋转元器件。 全屏：电路工作区全屏。 放大：将电路图放大一定比例。
缩小：将电路图缩小一定比例。 放大面积：放大电路工作区面积。 适当放大：放大到适合的页面。 文件列表：显示电路文件列表。 电子表：显示电子数据表。 数据库管理：元器件数据库管理。 元件编辑器： 图形编辑/分析：图形编辑器和电路分析方 法选择。 电子表器：对仿真结果进一步操作。 电气规则校验：校验电气规则。 区域选择：选择电路工作区区域。
绘制电路图所需的元器件、仪器、仪表以图标形式出 现，选取方便，并可扩充元件库。
可以对电路中的元器件设置故障，如开路、短路和不 同程度的漏电等，针对不同故障观察电路的各种状态， 从而加深对电路原理的理解。
电路系统教学中心
4
二、主要特点
在进行仿真的同时，它还可以存储测试点的 所有数据、测试仪器的工作状态、显示波形 和具体数据，列出所有被仿真电路的元器件 清单等。
电路系统教学中心
14
(d). 晶体管库 晶体管库包含有晶体管、FET等多种器件。
电路系统教学中心
15
(g). 放置指示器 指示器件库包含有电压表、电流表、七段数码管等多种器件。
电路系统教学中心
16
取用元件
——
放 置 元 件 电 源
电路系统教学中心
17
元件元素
Multisim11的元件均具有下列元素:
电路系统教学中心
18
取用元件-元件属性对话框
在元件上双击鼠标左键开启属性对话框
Label： 修改元件序号、标识；
Display： 设置元件标识是否显示；
Value： 设定元件参数值； Fault： 设定元件故障。
电路系统教学中心
19
摆 放 元件
将元件拖拽至适当位置摆放。 旋转元件。 设定元件标识。 缩放视窗至最佳视点。
元 器 件 按
其 他 数 字
模 数 混 合
指 示 器 件
按 钮 钮按 钮 钮 元 元 按
钮
钮（（器器钮
COMS 74
件件ቤተ መጻሕፍቲ ባይዱ
系
按按
列
钮钮
）系
列
）
杂射电 项频机 库元元 元器器 器件件 件按按 按钮钮 钮
电路系统教学中心
设放 置置 元总 器线 件按 按钮 钮
教网 育站 资按 源钮 按 钮
10
(a). 电源/信号源库
电路系统教学中心
8
绘制电路
取用元件：
从元器件库中取用所需元件；
摆放元件：
调整元件的位置与方向；
线路连接：
连接元件的引脚。
电路系统教学中心
9
Multisim的元器件库
用鼠标左键单击元器件库栏的某一个图标即可打开该元件库。
电 源 按 钮
基 本 元 件
二 极 管 按
晶模 体拟 管元 按件
元 器 件 按
电路系统教学中心
2
一、主要功能
直流工作点分析 交流分析 暂态分析 傅立叶分析 噪声分析 失真分析 直流扫描 灵敏度分析
参数扫描 温度扫描 零-极点分析 传输函数分析 最坏情况分析
……
电路系统教学中心
3
二、主要特点
仿真的手段切合实际，选用的元器件和测量仪器与实 际情况非常接近；并且界面可视、直观。
Multisim 仿真应用
李娟 lij@
版本：Multisim 11
南京邮电大学
NJUPT
Multisim 基础
Electronics Workbench (EWB)是加拿大IIT公司于八 十年代末、九十年代初推出的用于电路仿真与设计的 EDA软件，又称为“虚拟电子工作台”。
暂停 /恢 复开 关
元件表格
电路系统教学中心
6
菜单
它的排列顺序从左到右分别为文件、编辑、视图、放置、 微处理器、仿真、转换、工具、报告、选项、窗口、帮
助菜单Vi。ew：调整视图窗口 Place：在编辑窗口中放置节点、元器件、总 线、输入/输出端、文本、子电路等对象 Simulate：提供仿真的各种设备和方法 Transfer：将所搭电路及分析结果传输给其他 应用程序 Tools：用于创建、编辑、复制、删除元件 Options：对程序电的路系运统教行学和中心界面进行设置 7
Symbol – 元件符号（ for Schematic） Model – 元件模型（ for Simulation） Footprint – 元件外型（ for Layout） Electronic Parameter– 电子元件参数 User Defined Info. – 使用者自定资讯 Pin model—管脚模型 General—元件描述
电源/信号源库包含有接地端、直流电压源（电池）、正弦交流电压源、方波 （时钟）电压源、压控方波电压源等多种电源与信号源.
电路系统教学中心
11
(b). 基本器件库 基本器件库包含有电阻、电容等多种元件。
电路系统教学中心
12
(b). 基本器件库 基本器件库包含单刀双掷。
电路系统教学中心
13
(c). 二极管库 二极管库包含有二极管、可控硅等多种器件。
有多种输入输出接口，与SPICE软件兼容， 可相互转换。Multisim产生的电路文件还 可以直接输出至常见的Protel、 Tango、 OrCAD等印制电路板排版软件。
电路系统教学中心
5
菜单栏
三、Multisim界面介绍 元 件 工 具 栏
电路工作 区 项 目 管 理 窗
仿真电源开关 仪 器 工 具 栏
电路系统教学中心
20
线路连接——连线属性设定
连线方式
手动连线 自动连线
在两个元器件之间，首先将鼠标指向一个元器件的端点 使其出现一个小圆点，按下鼠标左键并拖曳出一根导线， 拉住导线并指向另一个元器件的端点使其出现小圆点， 释放鼠标左键，则导线连接完成。
