集成运算放大器测试题
指导老师：高开丽班级：11机电姓名：成绩：
一、填空题（每空1分，共20分）
1、集成运放的核心电路是电压放大倍数、输入电阻和输出电阻的电路。（填“低”、“高”）
2、集成运由、、、四个部分组成。
3、零漂的现象是指输入电压为零时，输出电压零值，出现忽大忽小得现象。
4、集成运放的理想特性为：、、、。
5、负反馈放大电路由和两部分组成。
6、电压并联负反馈使输入电阻，输出电阻。
7、理想运放的两个重要的结论是和。
8、负反馈能使放大电路的放大倍数，使放大电路的通频带展宽，使输出信号波形
的非线性失真减小，放大电路的输入、输出电阻。
二、选择题（每题3分，共30分）
1、理想运放的两个重要结论是（）
A 虚断VI+=VI-，虚短i I+=iI-
B 虚断VI+=VI-=0，虚短i I+=iI-=0
C虚断VI+=VI-=0，虚短i I+=iI- D 虚断i I+=iI-=0，虚断VI+=VI-
2、对于运算关系为V0=10VI的运算放大电路是（）
A 反相输入电路
B 同相输入电路
C 电压跟随器
D 加法运算电路
3、电压跟随器，其输出电压为V0，则输入电压为（）
A VI
B - VI
C 1
D -1
4、同相输入电路，R1=10K,Rf=100K，输入电压VI为10mv，输出电压V0为
（）
A -100 mv
B 100 mv
C 10 mv
D -10 mv
5、加法器，R1= Rf=R2=R3=10K, 输入电压V1=10 mv ，V2=20 mv ，
V3=30 mv，则输出电压为（）
A 60 mv
B 100 mv
C 10 mv
D -60 mv
6、反相输入电路，R1=10K,Rf=100K，则放大倍数AVf为（）
A 10
B 100
C -10
D -100
7、根据反馈电路和基本放大电路在输出端的接法不同，可将反馈分为（）
A 直流反馈和交流反馈
B 电压反馈和电流反馈
C 串联反馈和并联反馈
D 正反馈和负反馈
8、电流并联负反馈可以使输入电阻（）输出电阻（）
A 增大，减小
B 增大，增大
C 减小，减小
D 减小，增大
9、如果要求输出电压V0稳定，并且能减小输出电阻，在交流放大电路中应引入的负反馈是（）
A 电压并联负反馈
B 电流并联负反馈
C 电压串联负反馈
D 电流串联负反馈
10、根据反馈电路和基本放大电路在输入端的接法不同，可将反馈分为（）
A 直流反馈和交流反馈
B 电压反馈和电流反馈
C 串联反馈和并联反馈
D 正反馈和负反馈
三、画图题（每题10分，共20分）
1、画出一个电压放大倍数为-10，反馈电阻为100K的运算放大电路

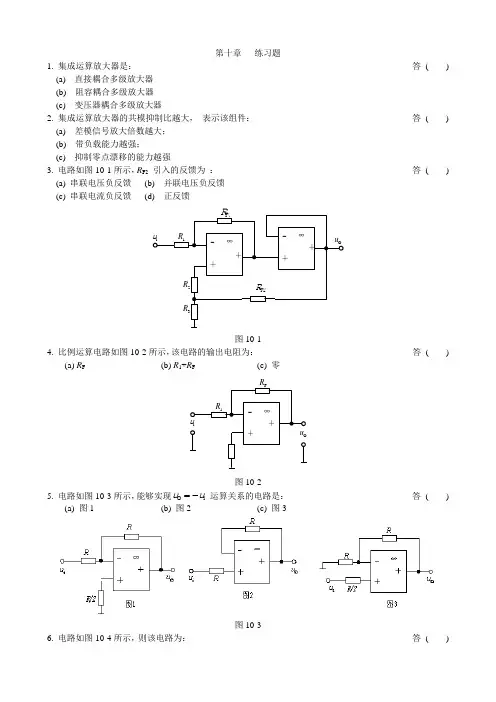

2、集成运放组成如图所示电路，已知R1=10KΩ，R f =100KΩ，v i=0．6V，求输出电压v O和平衡电阻R2的大小及电压放大倍数A VF
（1）
（2）
3、计算图示电路的输出电压
（1）已知某减法电路如图所示，R1= R2= R3= R f =5KΩ，v i1=10mV，v i2=30mV，求输出电压v O和电压放大倍数A VF
（2）已知某加法电路如图所示，R1= R2= R3= 10KΩ，R f =20KΩ，v i1=0．6V，v i2=－0．8V，v i3=1．2V，求输出电压v O和电压放大倍数A VF
∞ + + A 1 ∞ + + A 2 ∞ + + A 3 R R R R R
U o U 3 U 2 U 1 R /2
R
5R
U o1 U o2
4、 图中：A 1、A 2、A 3均为理想运效，U 1，U 2，U 3为已知电压，试求
（1）U o1
（2）U o2 （3）U o
6．求图8中运放电路的输出电压V O ?
30K 10K
10K
30K
3V
2V 2V
V O
7．求图9中运放电路的输出电压V o1、V o2和V O ?
图9
