第九章第三节电磁感应中的电路和图象问题分析

第三节电磁感应中的电路和图象问题一、电磁感应中的电路问题在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生________，该导体或回路相当于________。

因此，电磁感应问题往往又和电路问题联系在一起。

解决与电路相联系的电磁感应问题的基本方法是：(1)用法拉第电磁感应定律和楞次定律(右手定则)确定感应电动势的________和________；(2)画等效电路图；(3)运用闭合电路欧姆定律、串并联电路的性质、电功率等公式联立求解。

二、电磁感应中的图象问题电磁感应中常涉及磁感应强度B、磁通量Φ、感应电动势E和感应电流I等随____变化的图线，即B—t图线、Φ—t图线、E—t图线和I—t图线。

对于导体切割磁感线产生的感应电动势和感应电流的情况，有时还常涉及感应电动势E 和感应电流I等随______变化的图线，即E—x图线和I—x图线等。

这些图象问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图象，或由给定的有关图象分析电磁感应过程，求解相应的物理量。

(1)定性或定量地表示出所研究问题的______关系。

(2)在图象中E、I、B等物理量的方向是通过________来反映。

(3)画图象时要注意横、纵坐标的________或表达。

图象问题中应用的知识：左手定则、安培定则、右手定则、________、________、欧姆定律、牛顿定律、函数图象等知识。

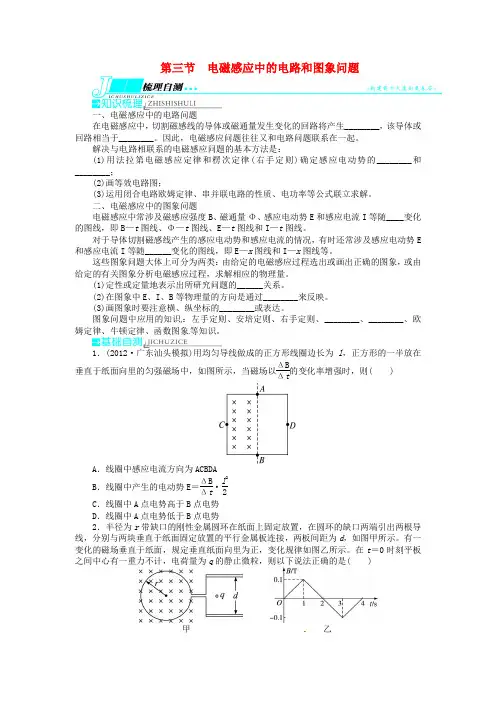

1．(2012·广东汕头模拟)用均匀导线做成的正方形线圈边长为l，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以ΔBΔt的变化率增强时，则( )A．线圈中感应电流方向为ACBDAB．线圈中产生的电动势E＝ΔBΔt·l22C．线圈中A点电势高于B点电势D．线圈中A点电势低于B点电势2．半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图甲所示。

技法点拨电磁感应中的电路问题分析■胡楚兵摘要：《电磁感应及其用》是高中物理必修2第一主题的内容，电磁感应中的电路问题是《电磁感应及其用》的一个方面，是高考的热点内容，解题时需要将电磁感应、电路的知识综合起来应用，需要学生找出等效电源，弄清电路结构，利用电路规律。

关键词：电磁感应；电路；剖析；探究；回访一、2019年考试大纲：电磁感应、电路1.电磁感应I ：电磁感应现象，磁通量，自感、涡流。

II ：法拉第电磁感应定律，楞次定律。

2.电路I ：电阻定律，电阻的串联、并联，电功率、焦耳定律。

II ：电源的电动势和内阻，欧姆定律，闭合电路欧姆定律。

二、经典题型剖析如图所示，光滑金属导轨ac 、bd 水平平行放置，处在方向竖直向下、磁感应强度为B 的匀强磁场中，导轨左侧接有阻值为R =2r 的定值电阻，导轨间距为L ，导轨电阻不计。

一质量为m 、电阻为r 、长度也为L 的金属导体棒MN 垂直导轨放置在导轨上，在水平向右的拉力作用下向右匀速运动，速度为v 。

问：（1）画出其等效电路图。

（2）金属棒MN 产生的电动势E =____，___（M 或N ）端是电源正极。

（3）电阻R 中的电流方向是_______，U MN ＝_____。

（4）若导体棒向右运动距离为x ，则此过程中通过导体棒的电荷量q =_____。

r 答案：BLv ，M ，a →b ，23BLv ，BLx 3r 三、科学探究（一）寻找电源：探究供电方式1.（2016年全国Ⅱ卷20）法拉第圆盘发动机的示意图如图所示。

铜圆盘安装在竖直的铜轴上，两铜片P 、Q 分别与圆盘的边缘和铜轴接触。

圆盘处于方向竖直向上的匀强磁场B 中。

圆盘旋转时，关于流过电阻R 的电流，下列说法正确的是（）A.若圆盘转动的角速度恒定，则电流大小恒定B.若从上向下看，圆盘顺时针转动，则电流沿a 到b 的方向流动C.若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D.若圆盘转动的角速度变为原来的两倍，则电流在R 上的热功率也变为原来的2倍答案：AB2.（2019年全国Ⅰ卷20）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a ）中虚线MN 所示，一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。

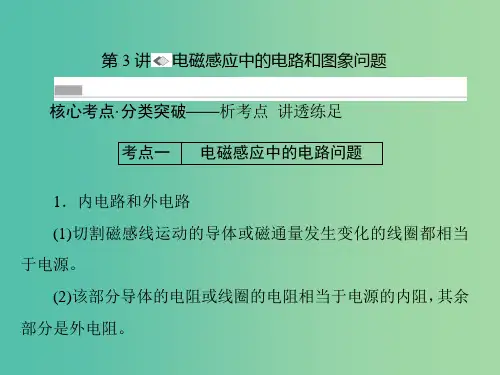

第三节 电磁感应中的电路和图象问题一、电磁感应中的电路问题 1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻． 2．电源电动势和路端电压(1)电动势：E ＝Blv 或E ＝n ΔΦΔt .(2)路端电压：U ＝IR ＝ER ＋r·R .1.(单选)如图所示，一个半径为L 的半圆形硬导体AB 以速度v 在水平U形框架上向右匀速滑动，匀强磁场的磁感应强度为B ，回路电阻为R 0，半圆形硬导体AB 的电阻为r ，其余电阻不计，则半圆形导体AB 切割磁感线产生的感应电动势大小及AB 之间的电势差分别为( )A ．BLvBLvR 0R 0＋r B ．2BLv BLv C ．2BLv 2BLvR 0R 0＋rD ．BLv 2BLv答案：C二、电磁感应中的图象问题 1．图象类型(1)随时间t 变化的图象如B －t 图象、Φ－t 图象、E －t 图象和i －t 图象． (2)随位移x 变化的图象如E －x 图象和i －x 图象． 2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量． (3)利用给出的图象判断或画出新的图象．2.(单选)(2015·泉州模拟)如图甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab 垂直导轨放置，除电阻R 的阻值外，其余电阻不计，导体棒ab 在水平外力F 作用下始终处于静止状态．规定a →b 的方向为电流的正方向，水平向右的方向为外力F 的正方向，则在0～t 1时间内，选项图中能正确反映流过导体棒ab 的电流i 和导体棒ab 所受水平外力F 随时间t 变化的图象是( )答案：D考点一 电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的一般思路：(1)确定等效电源，利用E ＝n ΔΦΔt或E ＝Blv sin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．(2015·石家庄质检)如图甲所示，两根足够长的平行光滑金属导轨MN 、PQ 被固定在水平面上，导轨间距l ＝0.6 m ，两导轨的左端用导线连接电阻R 1及理想电压表V ，电阻为r ＝2 Ω的金属棒垂直于导轨静止在AB 处；右端用导线连接电阻R 2，已知R 1＝2 Ω，R 2＝1 Ω，导轨及导线电阻均不计．在矩形区域CDFE 内有竖直向上的磁场，CE ＝0.2 m ，磁感应强度随时间的变化规律如图乙所示．开始时电压表有示数，当电压表示数变为零后，对金属棒施加一水平向右的恒力F ，使金属棒刚进入磁场区域时电压表的示数又变为原来的值，金属棒在磁场区域内运动的过程中电压表的示数始终保持不变．求：(1)t ＝0.1 s 时电压表的示数； (2)恒力F 的大小；(3)从t ＝0时刻到金属棒运动出磁场的过程中整个电路产生的热量．[思路点拨] (1)在0～0.2 s 内，R 1、R 2和金属棒是如何连接的？电压表示数等于感应电动势吗？(2)电压表示数始终保持不变，说明金属棒做什么运动？[解析] (1)设磁场宽度为d ＝CE ，在0～0.2 s 的时间内，有E ＝ΔΦΔt ＝ΔBΔtld ＝0.6 V此时，R 1与金属棒并联后再与R 2串联 R ＝R 并＋R 2＝1 Ω＋1 Ω＝2 ΩU ＝ERR 并＝0.3 V. (2)金属棒进入磁场后，R 1与R 2并联后再与r 串联，有I ′＝U R 1＋UR 2＝0.45 AF A ＝BI ′lF A ＝1.00×0.45×0.6 N ＝0.27 N由于金属棒进入磁场后电压表的示数始终不变，所以金属棒做匀速运动，有 F ＝F AF ＝0.27 N.(3)在0～0.2 s 的时间内有Q ＝E 2Rt ＝0.036 J金属棒进入磁场后，有R ′＝R 1R 2R 1＋R 2＋r ＝83 ΩE ′＝I ′R ′＝1.2 V E ′＝Blv ，v ＝2 m/st ′＝d v ＝0.22s ＝0.1 sQ ′＝E ′I ′t ′＝0.054 JQ 总＝Q ＋Q ′＝0.036 J ＋0.054 J ＝0.09 J. [答案] (1)0.3 V (2)0.27 N (3)0.09 J[总结提升] (1)对等效于电源的导体或线圈，两端的电压一般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的方向，电势逐渐升高．1.(多选)如图所示，在一磁感应强度B ＝0.5 T 的匀强磁场中，垂直于磁场方向水平放置着两根相距h ＝0.1 m 的平行光滑金属导轨MN 和PQ ，导轨电阻忽略不计，在两根导轨的端点N 、Q 之间连接一阻值R ＝0.3 Ω的电阻．导轨上跨放着一根长为L ＝0.2 m 、电阻λ＝2.0 Ω/m 的金属棒ab ，与导轨正交放置，交点为c 、d .当金属棒ab 在水平拉力作用下以速度v ＝4.0 m/s 向左做匀速运动时，下列说法正确的是( )A ．金属棒ab 两端点间的电势差为0.2 VB ．金属棒ab 两端点间的电势差为0.32 VC ．水平拉金属棒ab 的力大小为0.02 ND ．回路中的发热功率为0.06 W解析：选BC.当金属棒ab 在水平拉力作用下向左做匀速运动切割磁感线时，cd 间产生的感应电动势E cd ＝Bhv ＝0.5×0.1×4.0 V ＝0.2 V ，由闭合电路欧姆定律可得，回路中产生的感应电流I ＝E cd R ＋h λ＝0.20.3＋0.1×2.0A ＝0.4 A ，金属棒ab 受到的安培力F 安＝BIh ＝0.5×0.4×0.1 N ＝0.02 N ，要使金属棒ab 匀速运动，应有F ＝F 安＝0.02 N ，C 正确；该回路为纯电阻电路，则电路中的热功率P 热＝I 2(R ＋h λ)＝0.08 W ，D 错误；金属棒ab 两端点间的电势差等于U ac 、U cd 与U db 三者之和，由于U cd ＝E cd －Ir cd ，所以U ab ＝E ab －Ir cd ＝BLv －Ih λ＝0.32 V ，A 错误，B 正确．考点二 电磁感应中的图象问题1．题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量； (3)根据图象定量计算． 2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的一般步骤(1)明确图象的种类，即是B －t 图象还是Φ－t 图象，或者是E －t 图象、I －t 图象等； (2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式； (5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等； (6)画出图象或判断图象．(多选)(2015·江西新余模拟)如图所示，在坐标系xOy 中，有边长为L 的正方形金属线框abcd ，其一条对角线ac 和y 轴重合、顶点a 位于坐标原点O 处．在y 轴的右侧，在Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab 边刚好完全重合，左边界与y 轴重合，右边界与y 轴平行．t ＝0时刻，线框以恒定的速度v 沿垂直于磁场上边界的方向穿过磁场区域．取沿a →b →c →d →a 方向的感应电流为正，则在线框穿过磁场区域的过程中，感应电流i 、ab 间的电势差U ab 随时间t 变化的图线是下图中的( )[审题点睛] 观察i (U ab )－t 图象特点：①分t ＝0→t ＝L v 和t ＝L v →t ＝2Lv两段处理；②i (U ab )的正负问题：判断在t ＝Lv时电流方向是否改变；③两段中的i (U ab )的最大值是否相等．[解析] 在d 点运动到O 点过程中，ab 边切割磁感线，根据右手定则可以确定线框中电流方向为逆时针方向，即正方向，电动势均匀减小到0，则电流均匀减小到0；然后cd边开始切割磁感线，感应电流的方向为顺时针方向，即负方向，电动势均匀减小到0，则电流均匀减小到0，故A 正确，B 错误．d 点运动到O 点过程中，ab 边切割磁感线，ab 相当于电源，电流由a 到b ，b 点的电势高于a 点，ab 间的电势差U ab 为负值，大小等于电流乘bcda 三条边的电阻，并逐渐减小．ab 边出磁场后，cd 边开始切割，cd 边相当于电源，电流由b 到a ，ab 间的电势差U ab 为负值，大小等于电流乘ab 边的电阻，并逐渐减小，故C 错误，D 正确．故选AD.[答案] AD[总结提升] 解决图象类选择题的最简方法——分类排除法．首先对题中给出的四个图象根据大小或方向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是用物理量的方向，排除错误选项，此法最简捷、最有效．2.(单选)(2015·云南第一次检测)如图甲所示，线圈ABCD 固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB 边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是选项中的( )解析：选D.由安培力向右知电流方向为顺时针，由楞次定律知磁场增强，C 错．由乙图知安培力不变，根据F ＝BIL 知，B 增大，I 必减小，即电动势减小，故B 的变化率减小，因此A 、B 错，D 正确．真题剖析——电磁感应电路与图象的综合问题(18分)(2013·高考广东卷)如图甲所示，在垂直于匀强磁场B的平面内，半径为r的金属圆盘绕过圆心O的轴转动，圆心O和边缘K通过电刷与一个电路连接．电路中的P是加上一定正向电压才能导通的电子元件．流过电流表的电流I与圆盘角速度ω的关系如图乙所示，其中ab段和bc段均为直线，且ab段过坐标原点．ω>0代表圆盘逆时针转动．已知：R＝3.0 Ω，B＝1.0 T，r＝0.2 m．忽略圆盘、电流表和导线的电阻．(1)根据图乙写出ab、bc段对应的I与ω的关系式；(2)求出图乙中b、c两点对应的P两端的电压U b、U c；(3)分别求出ab、bc段流过P的电流I P与其两端电压U P的关系式．[审题点睛] (1)审电路(2)审图象[规范解答]—————————该得的分一分不丢！(1)由图象可知，在ab 段I ＝ω150(－45 rad/s ≤ω≤15 rad/s) (2分) 在bc 段I ＝ω100－0.05(15 rad/s<ω≤45 rad/s)． (2分) (2)由题意可知，P 两端的电压U P 等于圆盘产生的电动势，U P ＝12Br 2ω (2分)b 点时ωb ＝15 rad/s ，U b ＝12Br 2ωb ＝0.3 V (2分)c 点时ωc ＝45 rad/s ，U c ＝12Br 2ωc ＝0.9 V ． (2分)(3)由图象中电流变化规律可知电子元件P 在b 点时开始导通，则：在ab 段 I P ＝0(－0.9 V ≤U P ≤0.3 V) (2分) 在bc 段I P ＝I －U PR(2分)而I ＝ω100－0.05，U P ＝12Br 2ω (2分) 联立可得I P ＝U P6－0.05(0.3 V<U P ≤0.9 V)． (2分)[答案] 见规范解答[总结提升] 解决电路与图象综合问题的思路 (1)电路分析弄清电路结构，画出等效电路图，明确计算电动势的公式． (2)图象分析①弄清图象所揭示的物理规律或物理量间的函数关系；②挖掘图象中的隐含条件，明确有关图线所包围的面积、图线的斜率(或其绝对值)、截距所表示的物理意义．(3)定量计算运用有关物理概念、公式、定理和定律列式计算．3.(2015·福州模拟)在一周期性变化的匀强磁场中有一圆形闭合线圈，线圈平面与磁场垂直，如图甲所示，规定图中磁场方向为正．已知线圈的半径为r 、匝数为N ，总电阻为R ，磁感应强度的最大值为B 0，变化周期为T ，磁感应强度按图乙所示规律变化．求：(1)在0～16T 内线圈产生的感应电流的大小I 1；(2)规定甲图中感应电流的方向为正方向，在图丙中画出一个周期内的i －t 图象，已知图中I 0＝3πr 2NB 0RT；(3)在一个周期T 内线圈产生的电热Q .解析：(1)在0～16T 内感应电动势E 1＝N ΔΦ1Δt 1，磁通量的变化ΔΦ1＝B 0πr 2，解得E 1＝6πNr 2B 0T，线圈中感应电流大小I 1＝E 1R ＝6πNr 2B 0RT.(2)(3)在0～16T 和56T ～T 两个时间段内产生的热量相同，有Q 1＝Q 3＝I 21R ·16T ，在16T ～56T 时间内产生的热量Q 2＝I 22R ·46T ， 一个周期内产生的总热量Q ＝Q 1＋Q 2＋Q 3＝18(πNr 2B 0)2RT.答案：(1)6πNr 2B 0RT(2)图象见解析(3)18(πNr 2B 0)2RT1．(多选)(2015·湖北八市联考)如图所示，等腰直角三角形OPQ 区域内存在着垂直于纸面向里的匀强磁场，磁感应强度大小为B ，磁场区域的OP 边在x 轴上且长为L .纸面内一边长为L 的单匝闭合正方形导线框(线框电阻为R )的一条边在x 轴上，且线框在外力作用下沿x 轴正方向以恒定的速度v 穿过磁场区域，在t ＝0时该线框恰好位于图中所示的位置．现规定顺时针方向为导线框中感应电流的正方向，则下列说法正确的有( )A ．在0～L v 时间内线框中有正向电流，在L v ～2Lv 时间内线框中有负向电流B ．在L v ～2L v 时间内流经线框某处横截面的电荷量为BL 22RC ．在L v ～2L v 时间内线框中最大电流为BLv 2RD ．0～2Lv时间内线框中电流的平均值不等于有效值答案：BD2．(单选)(2015·北京东城区模拟)如图所示，垂直于纸面向里的匀强磁场的区域宽度为2a ，磁感应强度的大小为B .一边长为a 、电阻为4R 的正方形均匀导线框CDEF 从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域，关于线框EF 两端的电压U EF 与线框移动距离x 的关系，下列图象正确的是( )解析：选D.线框经过整个磁场区域时，做匀速运动，所以产生的感应电动势大小E ＝Bav ，刚进入磁场时，等效电路如图甲所示；完全在磁场中时，等效电路如图乙所示；一条边从磁场中离开时，等效电路如图丙所示．选项D 正确，选项A 、B 、C 错误．3．(多选)(2015·沈阳质检)如图所示，两条形有界磁场宽度均为d ＝0.5 m ，磁感应强度大小均为B ＝4 T ，方向垂直于纸面，两磁场区域间距也为d .在磁场区域的左边界处有一长L ＝1 m 、宽d ＝0.5 m 的矩形导体线框，线框总电阻为R ＝2 Ω，且线框平面与磁场方向垂直．现使线框以v ＝0.5 m/s 的速度匀速穿过磁场区域，若以初始位置为计时起点，规定B 垂直纸面向里为正，则以下关于线框所受的安培力大小F 及穿过线框磁通量Φ随时间t 变化的四个图象正确的是( )解析：选AD.0～1 s 时，线框中产生的感应电动势E ＝Bdv ＝1 V ，由欧姆定律可知，I ＝E R＝0.5 A ，由安培力公式可知：F ＝BId ＝1 N ；第2 s 内，通过线框的磁通量不变，无感应电流，安培力为零；第3 s 内，线框左、右两边均切割磁感线，由右手定则可知，感应电动势方向相同，故线框中总的感应电动势为E ′＝2Bdv ＝2 V ，由欧姆定律可知，I ′＝E ′R＝1 A ；线框左、右两边所受安培力均为：F 1＝F 2＝BI ′d ＝2 N ，由左手定则可知，两安培力方向相同，故安培力的合力为4 N ，A 项正确，B 项错；当t ＝2.5 s 时，线框位移x ＝vt ＝2.5d ，此时通过线框的磁通量为零，C 项错，D 项正确．4．(多选)如图所示，abcd 为一边长为l 、具有质量的刚性导线框，位于水平面内，bc 边串接有电阻R .虚线表示一匀强磁场区域的边界，它与线框ab 边平行，磁场区域的宽度为2l ，磁场方向竖直向下．线框在一垂直于ab 边的水平恒定拉力F 作用下，沿光滑水平面运动，直到通过磁场区域．已知ab 边刚进入磁场时，线框做匀速运动，下面定性画出的回路中电流i 大小与位移x 图象可能正确的是( )解析：选ABD.由题意知，当线框在x ＝0至x ＝l 间运动时电流恒为i 0；当线框在x ＝l 至x ＝2l 间运动时，磁通量不变化，故i ＝0，线框做匀加速运动；当ab 边刚出磁场(x ＝2l )时，线框的速度大于刚进磁场时的速度，cd 边切割磁感线产生的电流i >i 0，同时受到的安培力大于F ，线框做减速运动，随着速度的减小，安培力变小，加速度变小，故选项C 错；当cd 边刚出磁场时，线框速度可能还没减速到ab 边刚进磁场时的速度，故选项B 对；也可能恰好减速到ab 边刚进磁场时的速度，故选项D 对；还可能早就减速到ab 边刚进磁场时的速度以后做匀速运动，故选项A 对．5. (单选)(2015·广东六校联考)如图所示，△ABC 为等腰直角三角形，AB 边与x 轴垂直，A 点坐标为(a,0)，C 点坐标为(0，a )，三角形区域内存在垂直平面向里的磁场，磁感应强度B 与横坐标x 的变化关系满足B ＝kx(k 为常量)，三角形区域的左侧有一单匝矩形线圈，线圈平面与纸面平行，线圈宽为a ，高为2a ，电阻为R .若线圈以某一速度v 匀速穿过磁场，整个运动过程中线圈不发生转动，则下列说法正确的是( )A ．线圈穿过磁场的过程中感应电流的大小逐渐增大B ．线圈穿过磁场的过程中产生的焦耳热为Q ＝4k 2avRC ．线圈穿过磁场的过程中通过导线截面的电荷量为零D ．穿过三角形区域的磁通量为2ka解析：选D.线圈穿过磁场的过程中，感应电动势为E ＝BLv ，根据欧姆定律可得感应电流大小为I ＝E R ，由几何关系知，切割边运动距离为x 时，L ＝2x ，解得I ＝2kvR，为定值，所以A 错误；产生的焦耳热为Q ＝I 2Rt ，而t ＝2a v ，解得Q ＝8k 2av R ，所以B 错误；因为E ＝ΔΦΔt，所以q ＝ΔΦR ＝I Δt ＝2ka R，解得ΔΦ＝2ka ，所以穿过三角形区域的磁通量为2ka ，故C 错误，D 正确．6．(单选)(2013·高考浙江卷)磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈，当以速度v 0刷卡时，在线圈中产生感应电动势．其E －t 关系如图所示．如果只将刷卡速度改为v 02，线圈中的E －t 关系图可能是( )解析：选D.若将刷卡速度改为v 02，线圈切割磁感线运动时产生的感应电动势大小将会减半，周期将会加倍，故D 项正确，其他选项错误．一、单项选择题 1．(2015·汕头模拟)用均匀导线做成的正方形线圈边长为l ，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以ΔBΔt的变化率增强时，则( )A ．线圈中感应电流方向为adbcaB ．线圈中产生的电动势E ＝ΔB Δt ·l22C ．线圈中a 点电势高于b 点电势D ．线圈中a 、b 两点间的电势差为ΔB Δt ·l22解析：选B.根据楞次定律可知，A 错误；线圈中产生的电动势E ＝ΔΦΔt ＝ΔB Δt ·l 22，B 正确；线圈左边的一半导线相当于电源，在电源内部电流沿逆时针方向，所以a 点电势低于b 点电势，C 错误；线圈右边的一半相当于外电路，a 、b 两点间的电势差相当于路端电压，其大小U ＝E 2＝l 24·ΔB Δt，D 错误． 2．(2015·江门模拟)如图所示，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2，螺线管导线电阻r ＝1 Ω，电阻R ＝4 Ω，磁感应强度B 随时间变化的B －t 图象如图所示(以向右为正方向)，下列说法正确的是( )A ．电阻R 的电流方向是从A 到CB ．感应电流的大小逐渐增大C ．电阻R 两端的电压为6 VD ．C 点的电势为4.8 V答案：D3．(2015·山西康杰中学月考)如图所示，在0≤x ≤2L 的区域内存在着匀强磁场，磁场的方向垂直于xOy 平面(纸面)向里，具有一定电阻的矩形线框abcd 位于xOy 平面内，线框的ab 边与y 轴重合，bc 边的长度为L .线框从t ＝0时刻由静止开始沿x 轴正方向做匀加速运动，则线框中的感应电流i (取顺时针方向的电流为正)随时间t 的函数图象大致是下图中的( )解析：选C.设ab 边的长度为l ，在线框进入磁场过程中，线框中产生的感应电流I ＝E R ＝Blv R ＝Bla Rt ∝t ，由左手定则可知，此过程中电流方向为逆时针，故A 、D 错误；当线框全部处于磁场中时，线框内的磁通量不发生变化，所以线框中没有电流；当线框的ab 边离开磁场时，线框的cd 边切割磁感线，此时速度为v ′＝2a ·2L ＝2aL ，电流为I ＝Blv ′R＝2Bl aL R≠0，方向为顺时针，故选项B 错误，C 正确．4．边长为a 的闭合金属正三角形框架，左边竖直且与磁场右边界平行，完全处于垂直框架平面向里的匀强磁场中．现把框架匀速水平向右拉出磁场，如图所示，则下列图象与这一过程相符合的是( )解析：选 B.该过程中，框架切割磁感线的有效长度等于框架与磁场右边界两交点的间距，根据几何关系有l 有效＝233x ，所以E 电动势＝Bl 有效v ＝233Bvx ∝x ，A 错误，B 正确．框架匀速运动，故F 外力＝F 安＝B 2l 2有效v R ＝4B 2x 2v 3R∝x 2，C 错误．P 外力功率＝F 外力v ∝F 外力∝x 2，D 错误． 5. (2015·衡水模拟)如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x 轴上且长为2L ，高为L .纸面内一边长为L 的正方形导线框沿x 轴正方向做匀速直线运动穿过匀强磁场区域，在t ＝0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流－位移(I －x )关系的是( )解析：选C.线框匀速穿过L 的过程中，有效长度l 均匀增加，由E ＝Blv 知，电动势随位移均匀变大，x ＝L 处电动势最大，电流I 最大；从x ＝L 至x ＝1.5L 过程中，框架两边都切割磁感线，总电动势减小，电流减小；从x ＝1.5L 至x ＝2L ，左边框切割磁感线产生的感应电动势大于右边框，故电流反向且增大；x ＝2L 至x ＝3L 过程中，只有左边框切割磁感线，有效长度l 减小，电流减小．综上所述，只有C 项符合题意．6．(2015·开封模拟)如图所示，在垂直于纸面向里、磁感应强度为B 的匀强磁场区域中，有一个均匀导线制成的单匝直角三角形线框，现用外力使线框以恒定的速度v 沿垂直磁场方向向右运动，运动中线框的AB 边始终与磁场右边界平行．已知AB ＝BC ＝l ，线框的总电阻为R ，则线框离开磁场的过程中( )A ．线框A 、B 两点间的电压不变 B ．通过线框导线横截面的电荷量为Bl 22RC ．线框所受外力的最大值为2B 2l 2v RD ．线框的热功率与时间成正比解析：选 B.在线框离开磁场的过程中有效切割长度逐渐变大，因此产生的感应电动势变大，线框A 、B 两点间的电压变大，A 错误；通过线框导线横截面的电荷量为Q ＝ΔΦR ＝Bl 22R，B 正确；当感应电流最大时，线框所受安培力最大，此时线框所受外力最大，F m ＝IlB ＝Blv RlB＝B 2l 2v R ，C 错误；设线框离开磁场的过程中位移大小为x ，则线框的热功率P ＝Fv ＝B 2x 2v 2R ＝B 2v 4t 2R，D 错误． ☆7. (2015·江西六校联考)如图所示，xOy 平面内有一半径为R 的圆形区域，区域内有磁感应强度大小为B 的匀强磁场，左半圆磁场方向垂直于xOy 平面向里，右半圆磁场方向垂直于xOy 平面向外．一平行于y 轴的长导体棒ab 以速度v 沿x 轴正方向做匀速运动，则导体棒两端的电势差U ba 与导体棒位置x 关系的图象是( )解析：选A.设从y 轴开始沿x 正方向运动的长度为x 0(x 0≤2R )，则ab 导体棒在磁场中的切割长度l ＝2R 2－(R －x 0)2＝22Rx 0－x 20，感应电动势E ＝Blv ＝2Bv 2Rx 0－x 20，由右手定则知在左侧磁场中b 端电势高于a 端电势，由于右侧磁场方向变化，所以在右侧a 端电势高于b 端电势，再结合圆的特点，知选项A 正确．二、多项选择题☆8. (2015·广州模拟)如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两过程中( )A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电荷量相同解析：选AD.由右手定则可得两种情况导体框中产生的感应电流方向相同，A 项正确；热量Q ＝I 2Rt ＝⎝ ⎛⎭⎪⎫Blv R 2R ×l v ＝B 2l 3v R ，导体框产生的焦耳热与运动速度有关，B 项错误；电荷量q ＝It ＝Blv R ×l v ＝Bl 2R ，电荷量与速度无关，电荷量相同，D 项正确；以速度v 拉出时，U ad ＝14Blv ，以速度3v 拉出时，U ad ＝34Bl ·3v ，C 项错误．☆9.如图所示，CAD 是固定在水平面上的用一硬导线折成的V 形框架，∠A ＝θ.在该空间存在磁感应强度为B 、方向竖直向下的匀强磁场．框架上的EF 是用同样的硬导线制成的导体棒，它在水平外力作用下从A 点开始沿垂直EF 方向以速度v 匀速水平向右平移．已知导体棒和框架始终接触良好且构成等腰三角形回路，导线单位长度的电阻均为R ，框架和导体棒均足够长．则下列图中描述回路中的电流I 和消耗的电功率P 随时间t 变化的四个图象中正确的是( )解析：选AD.由几何知识可知，导体棒切割磁感线的有效长度为L ＝2vt tan θ2，回路的总电阻R 总＝1sin θ2＋1LR ，感应电动势E ＝BLv ，则回路中的电流I ＝Bv R 1sin θ2＋1，回路消耗的电功率P ＝EI ＝2B 2v 3tan θ2R 1sin θ2＋1t ，故选项A 、D 正确，选项B 、C 错误． 10．如图所示，一金属棒AC 在匀强磁场中绕平行于磁感应强度方向的轴(过O 点)匀速转动，OA ＝2OC ＝2L ，磁感应强度大小为B 、方向垂直纸面向里，金属棒转动的角速度为 ω、电阻为r ，内、外两金属圆环分别与C 、A良好接触并各引出一接线柱与外电阻R 相接(没画出)，两金属环圆心皆为O且电阻均不计，则( )A ．金属棒中有从A 到C 的感应电流B ．外电阻R 中的电流为I ＝3B ωL 22(R ＋r )C ．当r ＝R 时，外电阻消耗功率最小D ．金属棒AC 间电压为3B ωL 2R 2(R ＋r )解析：选BD.由右手定则可知金属棒相当于电源且A 是电源的正极，即金属棒中有从C到A 的感应电流，A 错；金属棒转动产生的感应电动势为E ＝12B ω(2L )2－12B ωL 2＝3B ωL 22，即回路中电流为I ＝3B ωL 22(R ＋r )，B 对；由电源输出功率特点知，当内、外电阻相等时，外电路消耗功率最大，C 错；U AC ＝IR ＝3B ωL 2R 2(R ＋r )，D 对． 三、非选择题11．如图所示，边长L ＝0.20 m 的正方形导体框ABCD 由粗细均匀的同种材料制成，正方形导线框每边的电阻R 0＝1.0 Ω，金属棒MN 与正方形导线框的对角线长度恰好相等，金属棒MN 的电阻r ＝0.20 Ω.导线框放置在匀强磁场中，磁场的磁感应强度B ＝0.50 T ，方向垂直导线框所在平面向里．金属棒MN 与导线框接触良好，且与导线框对角线BD 垂直放置在导线框上，金属棒的中点始终在BD 连线上．若金属棒以v ＝4.0 m/s 的速度向右匀速运动，当金属棒运动至AC 的位置时，求：(计算结果保留两位有效数字)(1)金属棒产生的电动势大小；(2)金属棒MN 上通过的电流大小和方向；(3)导线框消耗的电功率．解析：(1)金属棒产生的电动势大小为：E ＝2BLv ＝2×0.50×0.20×4.0 V ＝0.57 V.(2)金属棒运动到AC 位置时，导线框左、右两侧电阻并联，其并联电阻大小为R 并＝1.0。
