车载逆变器哪个牌子好

车载逆变器工作原理
车载逆变器工作原理是通过将车辆电池的直流电转换为交流电，以供给车上的电子设备使用。

其主要工作原理如下：
1. 输入电路：车载逆变器将车辆电池提供的直流电转换为交流电。

这一过程首先通过整流电路将交流电转换为脉冲电流，然后通过滤波电路将脉冲电流变为平稳的直流电压。

2. 控制电路：车载逆变器的控制电路起到控制和保护的作用。

控制电路监测输入电流、温度等参数，并根据这些参数来管理和控制逆变器的输出功率。

此外，控制电路还能检测和保护电池和逆变器自身，以防止过载、短路和过热等故障。

3. 逆变电路：逆变电路是车载逆变器的核心部分，它将直流电转换为交流电。

逆变电路主要包括电子开关元件（如功率晶体管MOSFET或IGBT）和控制电路。

当输入电压通过逆变电路时，电子开关元件根据控制电路的信号周期性地开关，以产生高频的脉宽调制信号。

这种脉宽调制信号能够调节输出交流电的幅度和频率。

4. 输出电路：车载逆变器的输出电路将逆变电路产生的高频脉宽调制信号转换为纯正弦波交流电。

输出电路包括滤波电路和输出变压器。

滤波电路通过滤波器去除脉宽调制信号中的高频成分，从而将输出电流变为平滑的正弦波电流。

输出变压器将电流经过隔离和降压变换，以适应不同的电子设备需要的电压和频率。

通过上述工作原理，车载逆变器能够将车辆电池提供的直流电转换为适用于车上电子设备的交流电，为用户提供便利和可靠的电力供应。

一市场上常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W ～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。

二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

一款最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

1.车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

安徽博微智能电气有限公司CETC ECRIEEPOWER(ANHUI) CO., LTD.电话 Te l ：0086 551 62724766传真 Fax ：0086 551 65311615邮编 Zip ：230088中国合肥高新技术产业开发区香樟大道168号NO .168 XiangZhang Road High&New Technology Development Zone Hefei,China汽车电子产品手册MILITARY QUALITYAS STRONG AS IRONCETC ECRIEEPOWER (ANHUI) CO., LTD.公司简介单向DC-DC产品介绍产品概述专为新能源汽车设计的直流变换器，将车上动力电池的高压直流转换为供低压蓄电池所需要的低压直流（12V/24V），为车上低压蓄电池充电，从而为车辆低压电气供电，整机采用铸铝开模设计，防护等级高。

车载全隔离DC/DC 转换器是为电动轿车，混合动力，以及一些大功率用电系统(如电动汽车空调等大功率用电设备)而专业设计生产的，它采用国际先进的数字模拟混合控制技术，输入与输出完全电气隔离，安全可靠。

具有输入电压范围宽、输出功率大、安装方便、转换效率高、可长时间满载运行、静态功耗低、输出电压稳定、设计容量大、保护功能齐全、可靠性高、使用寿命长等特点。

控制电流小，避免钥匙接通和关段时拉弧和粘连。

全封闭设计，防水防震，适用于车载恶劣环境中使用 。

产品特点根据使用要求采用自然散热设计，风冷散热方式。

IP67防护设计；采用双MCU 控制，全固态电容，平面变压器设计；核心元器件采用汽车等级标准。

加强型工艺设计,严格器件选型,确保了产品的可靠性和机械强度适用于车载恶劣环境体积小，重量轻，为用户大大节省空间系统工作环境温度范围宽至-40℃～+85℃，温度智能降额；过温保护软开关控制技术，系统最高效率 ≥ 96%程序在线升级功能, 方便客户在线调试实时更新程序，在线自诊断功能，方便系统维护1）强制风冷采用即插即用的自识别技术纹波系数小防护等级高上电缓冲、温度检测、输入防反接、输入输出过压与欠压保护、过流保护、限流保护、过载保护等功能参数表型号BWPD533-（1KW-3KW）输入电压范围300—750 Vdc 额定输入电压480~600 Vdc静态电池漏电流 ≤10 mA (关机状态下电池漏电流)输入控制电压 20~30Vdc 额定输出电压12V-48V 输出电流范围-110A(1KW-3KW)整机效率≥96% (额定输入半载)尺寸264x203x101.6mm防护等级IP67输出纹波及噪声≤300 mVp-p(示波器带宽应为20MHz，探头并联10u+104电容)开机启动时间≤2S 稳压精度≤±1%保护功能输入过压保护，输入欠压保护，输出过压保护，输出欠压保护，输出过流保护，过温保护，输出短路保护，输出防反接保护，风扇故障保护原理框图***双向DC-DC产品介绍全数字双向DC-DC 变换器，采用高效软开关技术，使得电源转换效率高达95%以上，特别适合用在两个直流电系统之间作频繁双向能量交换的场合，例如：电动车、电动机再生发电，微电网系统，大功率双向充放电系统，等等。

汽车车载充电器十大品牌排名1、奥舒尔奥舒尔全球汽车电子电器制造商亚美斯电子科技中山有限公司2021年创建汽车电子电器品牌，奥舒尔专注于汽车电子电器领域产品设计、研发、制造、销售和服务的高科技民营企业，OZIO奥舒尔自主设计与研发的汽车电源产品有：车载电源逆变器、车载充电器、车载点烟器、汽车紧急电源、汽车冰箱等产品，拥有十多个专利项目，并相继通过了CE, RoHS, FCC, E-MAKE等国际认证。

2、诺希Nohon深圳市诺希通讯有限公司专注于提供时尚、安全、节能的数码周边配件产品的企业,是极具活力的数码产品配件品牌。

3、奥睿科ORICO深圳市元创时代科技有限公司是致力于3C数码周边产品研发设计及制造的企业,领先的数码周边外设配件提供商。

4、罗马仕Romoss罗马仕是全球3C数码充电电源技术创新知名品牌,深圳罗马仕科技有限公司是专注于移动能源技术的专业科技企业。

5、Eneloop爱乐普松下电器旗下环保电池品牌,日本最大的企业集团之一,世界财富500强企业。

6、摩米士MOMAX时尚手机周边产品品牌,香港星级品牌,德国红点大奖品获得者,苹果官方授权品牌。

7、YooCarYooCar公司集研发，设计，生产和营销于一体，其技术力量雄厚，YooCar公司将坚定地朝着卓越的IT产品制造商稳步发展，全面实行品质监控：从原材料采购，部件生产、组装、检测、销售以及售后服务各个环节均按照质量认证标准严格执行，在全国各地树立良好的品牌信誉。

8、爱国者爱国者是一家北京中关村高新技术企业，成立于1993年，致力于为用户提供优异的高科技产品，业务领域涉及电脑外设、移动存储、数码娱乐、信息安全、电子教育，以及新兴领域，产品远销欧美、东南亚等多个国家和地区。

9、蓝科蓝科集团电子厂专门从事开发,生产汽车电子系列产品包括:车载逆变电源、倒车雷达及摄像头、车辆GPS监管防盗系统、车载冰箱、车载充电器、车载MP3播放器、车载蓝牙等多种类车载时尚电器近300多种款式，是中国规模最大品种最全的车用电子电器生产企业之一。

车载逆变器电路图及故障维修经验ﻫ一市场上常见款式车载逆变器产品得主要指标输入电压:DC 10Ｖ～14。

5V;输出电压:AC ２00V～220V±１0％;输出频率:50H ｚ±5％;输出功率:7０W ~１50W;转换效率:大于８5％;逆变工作频率:30kHz～50ｋＨz、二常见车载逆变器产品得电路图及工作原理ﻫ目前市场上销售量最大、最常见得车载逆变器得输出功率为7０Ｗ－150W,逆变器电路中主要采用TL49４或KA7５00芯片为主得脉宽调制电路、一款最常见得车载逆变器电路原理图见图1、车载逆变器得整个电路大体上可分为两大部分,每部分各采用一只ＴL４9４或ＫA７5００芯片组成控制电路,其中第一部分电路得作用就是将汽车电瓶等提供得１2V直流电,通过高频PWM (脉宽调制)开关电源技术转换成30kＨｚ-50kＨz、２20V左右得交流电;第二部分电路得作用则就是利用桥式整流、滤波、脉宽调制及开关功率输出等技术,将３0ｋＨz~50kHz、２20Ｖ左右得交流电转换成50Hz、220Ｖ得交流电。

１。

车载逆变器电路工作原理ﻫ图1电路中,由芯片ＩC1及其外围电路、三极管VT1、VT3、MＯS功率管ＶT2、ＶT4以及变压器T１组成1２V直流变换为220V ／5０kHz交流得逆变电路。

由芯片ＩC2及其外围电路、三极管VT5、VT8、MOS 功率管VＴ6、VＴ7、ＶＴ9、VＴ10以及22０V／50kHz整流、滤波电路 VＤ5－V Ｄ8、Ｃ１2等共同组成220V/50ｋHz高频交流电变换为２20V/5０Hz工频交流电得转换电路,最后通过XAC插座输出220V /50Ｈz交流电供各种便携式电器使用、ﻫ图1中IC1、IC２采用了TＬ494ＣN(或ＫA7500C)芯片,构成车载逆变器得核心控制电路。

TL4９4CＮ就是专用得双端式开关电源控制芯片,其尾缀字母CN表示芯片得封装外形为双列直插式塑封结构,工作温度范围为0℃-７0℃,极限工作电源电压为7V～40Ｖ,最高工作频率为300kHz。

家用电动车汽车电源逆变器怎么选择在长途驾驶中，当我们的手机或笔记本电脑电池耗尽而手边只有普通充电器时，这是无助的。

大多数汽车没有配备AC110v/220v电源。

在这种情况下，电源逆变器与汽车一起工作将绝对保持这种尴尬，汽车电源逆变器将12vDC转换为普通的110v或220v交流电为小家庭提供常规电源家电。

但是，当我们使用我们并不熟悉的汽车逆变器时，我们需要注意很多事情，因此，英高达逆变器发布此购买指南供您选择合适的电源逆变器。

我们都知道，无论什么价格，无论什么牌子的汽车，它配备一个或多个12伏电源，12伏直流电源通常用于点烟器，行车记录仪或其他一些设备。

但这些电源的电压非常低，它的直流电源，它们不能用于普通家用110v/220v交流电器，如笔记本电脑，吹风机，手机充电器。

因此，12伏电源12v点烟器电源供电。

如何选择合适的汽车电源逆变器？汽车零部件网，电子零售商店和网上商店中有许多电源逆变器品牌，成本从几十到几百甚至几千不等。

功率容量从几十瓦到几百瓦，到几千瓦（千瓦）。

那么，我们如何为我们的汽车选择最好的电源逆变器呢？以下是我们可以遵循的一些指南。

对于普通家庭用户，购买汽车逆变器的最大功率限制在200瓦以下完全足够了。

因为绝大多数家用轿车12v电源安全电流小于或等于20A，也就是说最大允许电器大约是20A。

230瓦，一些旧车允许安全电流甚至只有10A，所以我们不必为您的汽车购买大容量电源逆变器。

目前，大多数12v点烟器连接的汽车逆变器用于低于150瓦的电器。

对于一些户外工作者，或需要使用大功率电器，可以选择电池直接连接的电源逆变器。

这种汽车逆变器可以提供500瓦甚至更高的功率，它可以驱动一些小型电动机和1000瓦或更高功率的设备。

对于汽车动力逆变器的类型，除了传统的材料和品牌，它们在性能上有很大差异。

目前，市场上有两种主要类型的汽车逆变器是纯正弦波逆变器和修正波逆变器。

其中纯正弦波逆变器价格较高，基本上价格从几千元到数千元，性能非常好，输出电量的质量甚至优于我们的常规交流电网。

车载逆变器5000w的使用技巧和注意事项-全文共四篇示例，供读者参考第一篇示例：车载逆变器是一种可以将车辆电池的直流电转换为交流电的设备，适用于在车辆上使用各种家电产品。

5000w的车载逆变器是一种功率比较大的设备，能够满足更多的电器使用需求。

但是在使用车载逆变器的过程中，有一些使用技巧和注意事项需要我们注意，下面就来了解一下。

使用技巧：1. 定期维护：车载逆变器是一种机电设备，长时间使用后会产生一些故障和问题，所以需要定期进行检查和维护。

检查电线、插座、开关等部件是否正常，保持外部清洁，确保散热良好。

2. 合理安装：安装车载逆变器时要选择一个通风良好的位置，不能放置在潮湿和高温的环境中，同时要确保逆变器放置平稳，不要晃动。

3. 适当使用：5000w的车载逆变器功率较大，可以连接较多的电器产品，但是在使用时要合理分配功率，不要超负荷使用，以免影响逆变器的寿命。

4. 安全用电：在使用车载逆变器连接电器产品时，要注意使用符合规格的插头和插座，确保连接牢固、不漏电，以免发生触电事故。

注意事项：1. 避免雨淋：车载逆变器是一种电器设备，不耐潮湿和水雨，所以在使用过程中要避免雨淋，以免发生短路或者故障。

2. 防止过热：长时间使用车载逆变器容易产生过热问题，容易影响逆变器的寿命，所以在使用过程中要及时休息，让逆变器散热。

3. 避免堵塞：车载逆变器需要通风良好的环境，所以在安装逆变器时要避免堆放物品，确保通风畅通。

4. 注意电压：5000w的车载逆变器适用于12V或24V的车辆电池，要根据车辆电池的电压选择合适的逆变器，不要选错电压，以免损坏逆变器或电器产品。

5000w的车载逆变器在使用过程中需要注意一些使用技巧和注意事项，只有正确合理地使用逆变器，才能保证其正常运行，延长寿命。

希望大家在使用车载逆变器时能够注意以上问题，做到安全用电，避免不必要的损失。

【2000字】第二篇示例：车载逆变器5000w是一款非常实用的汽车配件，可以将汽车的直流电转换为交流电，供各种电子设备使用。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*最常见的车载逆变器电路原理图见图1。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V /50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。

TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

TL494芯片内置有5V基准源，稳压精度为5 V±5％，负载能力为10mA，并通过其14脚进行输出供外部电路使用。

TL494芯片还内置2只NPN功率输出管，可提供500mA的驱动能力。

TL494芯片的内部电路图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路。

上电时电容C1两端的电压由0V逐步升高，只有当C1两端电压达到5V以上时，才允许IC1内部的脉宽调制电路开始工作。

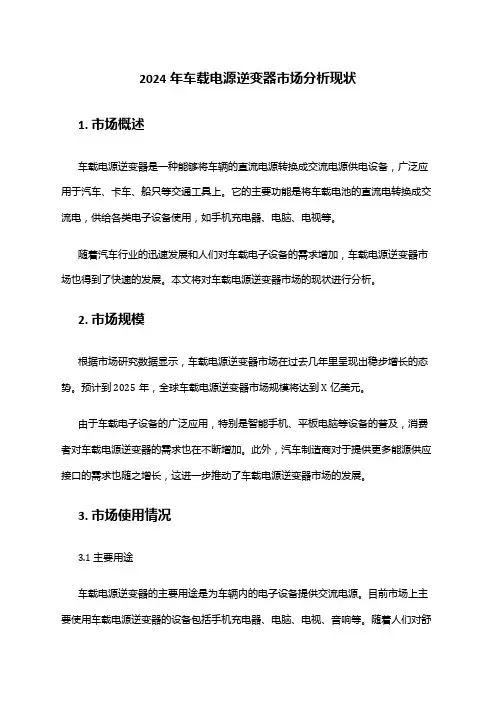

2024年车载电源逆变器市场分析现状1. 市场概述车载电源逆变器是一种能够将车辆的直流电源转换成交流电源供电设备，广泛应用于汽车、卡车、船只等交通工具上。

它的主要功能是将车载电池的直流电转换成交流电，供给各类电子设备使用，如手机充电器、电脑、电视等。

随着汽车行业的迅速发展和人们对车载电子设备的需求增加，车载电源逆变器市场也得到了快速的发展。

本文将对车载电源逆变器市场的现状进行分析。

2. 市场规模根据市场研究数据显示，车载电源逆变器市场在过去几年里呈现出稳步增长的态势。

预计到2025年，全球车载电源逆变器市场规模将达到X亿美元。

由于车载电子设备的广泛应用，特别是智能手机、平板电脑等设备的普及，消费者对车载电源逆变器的需求也在不断增加。

此外，汽车制造商对于提供更多能源供应接口的需求也随之增长，这进一步推动了车载电源逆变器市场的发展。

3. 市场使用情况3.1 主要用途车载电源逆变器的主要用途是为车辆内的电子设备提供交流电源。

目前市场上主要使用车载电源逆变器的设备包括手机充电器、电脑、电视、音响等。

随着人们对舒适度和娱乐性的要求增加，车载影音娱乐设备的安装也在不断增加，这进一步推动了车载电源逆变器市场的发展。

3.2 市场细分根据市场调研，车载电源逆变器市场可以进一步细分为以下几个细分市场：•小功率逆变器市场：主要应用于小型汽车和轻型客货车，用于供应低功率设备，如手机充电器等。

•中功率逆变器市场：主要应用于中型车辆，如卡车和大型SUV，用于供应中功率设备，如电视、电脑等。

•高功率逆变器市场：主要应用于大型客车、游艇等大型车辆，用于供应高功率设备，如电影屏幕、音响等。

4. 市场竞争格局目前，车载电源逆变器市场竞争激烈，主要厂商包括ABB、Schneider Electric、Delta Electronics等。

这些公司在技术研发、产品质量和市场渗透方面具有竞争优势，占据了市场的主要份额。

此外，一些汽车制造商也开始进军车载电源逆变器市场，通过与专业电子设备厂商的合作，提供原装的车载电源逆变器设备。

车载逆变器的选择和使用1、1、了解自已汽车电瓶电压是多少伏,一般轿车使用12伏电瓶，使用柴油发动机的汽车（包括载重车）如大客车、货车等大部分使用24伏电瓶，少数仍使用12伏电瓶（如依维柯）。

每台逆变器都有接入直流电压数值，要求选择蓄电池电压必须与逆变器直流输入电压一致。

12V蓄电池必须选择12V逆变器。

2、了解电瓶的容量,一般电瓶上印有很多字母和数字，只要找到XXAH的字样就可以知道这是一块多大容量的电瓶。

先说AH的含义，A代表安培，即电流的单位，H代表小时。

两个字母在一起的意思就是"安培小时"，简称"安时"，即在一小时的时间内可持续输出多少安培的电流。

前面的XX通常为两个数字，即安培的数量。

举例来讲，45AH代表这块电瓶可以在一个小时的时间内输出（12伏）45安培的电流。

至于这块电瓶可以输出的功率，我们用12伏乘以45安培，得出540瓦，这就是该电瓶的输出功率(理论值)。

一般的家用轿车使用的电瓶;在通常情况下，气缸容积为1.3升以下的小型车配备了40-45安时的电瓶，1.6-2.0升的中型车配备了50-60安时的电瓶，2.2升以上的中大型车配备了60－80安时的电瓶。

越野车、多功能车配备的电瓶一般比同体积发动机的轿车的电瓶容量要大些。

3、知道了自已汽车的电瓶容量后,该如何为电瓶配备合适的逆变器？假如电瓶的规格是12伏50安时，我们用12伏乘以50安时，得出电瓶的输出功率为600瓦。

如果逆变器的效率为90％，则我们再用90％乘以600瓦，得出540瓦。

这就是说，您的这块电瓶可推动一台输出功率最大为540瓦的逆变器。

当然，您也可以采取“一步到位”式的采购办法，即先不管目前自己车上用的电瓶的规格，而买一台输出功率为800瓦的逆变器。

然后，先在眼下这块电瓶的允许范围内使用，等将来换了更大的车后再满功率使用。

最后，对逆变器的功率要求不高，比如说有100瓦就够了，那您完全可以买个小功率逆变器。
