电动机铭牌数据

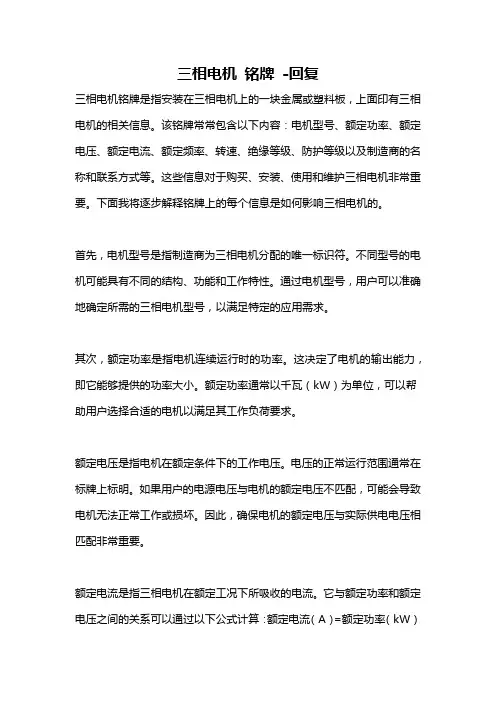

三相电机铭牌-回复三相电机铭牌是指安装在三相电机上的一块金属或塑料板，上面印有三相电机的相关信息。

该铭牌常常包含以下内容：电机型号、额定功率、额定电压、额定电流、额定频率、转速、绝缘等级、防护等级以及制造商的名称和联系方式等。

这些信息对于购买、安装、使用和维护三相电机非常重要。

下面我将逐步解释铭牌上的每个信息是如何影响三相电机的。

首先，电机型号是指制造商为三相电机分配的唯一标识符。

不同型号的电机可能具有不同的结构、功能和工作特性。

通过电机型号，用户可以准确地确定所需的三相电机型号，以满足特定的应用需求。

其次，额定功率是指电机连续运行时的功率。

这决定了电机的输出能力，即它能够提供的功率大小。

额定功率通常以千瓦（kW）为单位，可以帮助用户选择合适的电机以满足其工作负荷要求。

额定电压是指电机在额定条件下的工作电压。

电压的正常运行范围通常在标牌上标明。

如果用户的电源电压与电机的额定电压不匹配，可能会导致电机无法正常工作或损坏。

因此，确保电机的额定电压与实际供电电压相匹配非常重要。

额定电流是指三相电机在额定工况下所吸收的电流。

它与额定功率和额定电压之间的关系可以通过以下公式计算：额定电流（A）=额定功率（kW）/（√3 ×额定电压（kV））。

知道了额定电流，用户可以确定电机的负荷能力，从而正确选择电路保护器和电缆尺寸，以防止电机过载或电缆过热。

额定频率是指电源的额定频率。

在大多数国家和地区，额定频率为50Hz 或60Hz。

了解电机的额定频率可以帮助用户判断其适用范围和相应的电源要求。

转速是指电机的额定转速。

通常以每分钟转数（rpm）为单位。

电机的转速与应用相关，不同的应用可能需要不同的转速。

根据转速，用户可以选择适当的减速装置和传动系统。

绝缘等级是指电机的绝缘性能。

它表示电机的绝缘材料和结构可以在给定的条件下安全地运行。

绝缘等级的选择应依据相关标准和应用要求来确定，以确保电机的安全运行。

防护等级是指电机的防护等级。

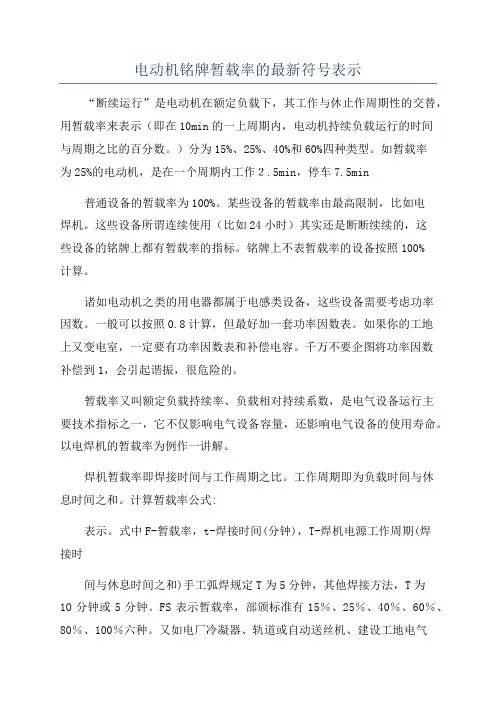

电动机铭牌暂载率的最新符号表示“断续运行”是电动机在额定负载下，其工作与休止作周期性的交替，用暂载率来表示（即在10min的一上周期内，电动机持续负载运行的时间与周期之比的百分数。

）分为15%、25%、40%和60%四种类型。

如暂载率为25%的电动机，是在一个周期内工作２.5min，停车7.5min普通设备的暂载率为100%。

某些设备的暂载率由最高限制，比如电焊机。

这些设备所谓连续使用（比如24小时）其实还是断断续续的，这些设备的铭牌上都有暂载率的指标。

铭牌上不表暂载率的设备按照100%计算。

诸如电动机之类的用电器都属于电感类设备，这些设备需要考虑功率因数。

一般可以按照0.8计算，但最好加一套功率因数表。

如果你的工地上又变电室，一定要有功率因数表和补偿电容。

千万不要企图将功率因数补偿到1，会引起谐振，很危险的。

暂载率又叫额定负载持续率、负载相对持续系数，是电气设备运行主要技术指标之一，它不仅影响电气设备容量，还影响电气设备的使用寿命。

以电焊机的暂载率为例作一讲解。

焊机暂载率即焊接时间与工作周期之比。

工作周期即为负载时间与休息时间之和。

计算暂载率公式:表示。

式中F-暂载率，t-焊接时间(分钟)，T-焊机电源工作周期(焊接时间与休息时间之和)手工弧焊规定T为5分钟，其他焊接方法，T为1O分钟或5分钟。

FS表示暂载率，部颁标准有15％、25％、40％、60％、80％、100％六种。

又如电厂冷凝器、轨道或自动送丝机、建设工地电气设备等，其容量设计时均需考虑暂载率。

通常焊机容量选取可按照铭牌上所列数据，以FS=65％来确定(使用时FS的百分数越大，焊机容量相应减少)焊机工作时要产生温升，温升过高会烧坏焊机，温升不但与电流大小有关，还与通电时间长短有关。

所以焊机出厂时，铭牌上不但注明额定电流，而且还注明暂载率。

在温升相等情况下，不同的暂载率对应不同的实际工作电流，可用下式换算:。

如某焊机额定输出电流I额定=500(A)，FS额定=60％，要求出任暂载率为80％下允许电流I实为:，其他暂载率下的实际可使用电流如附表。

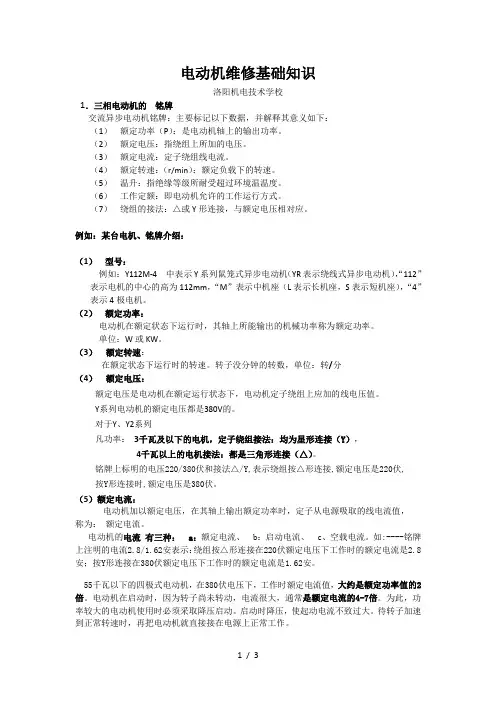

电动机维修基础知识洛阳机电技术学校1．三相电动机的铭牌交流异步电动机铭牌：主要标记以下数据，并解释其意义如下：（1）额定功率（P）：是电动机轴上的输出功率。

（2）额定电压：指绕组上所加的电压。

（3）额定电流：定子绕组线电流。

（4）额定转速：（r/min）：额定负载下的转速。

（5）温升：指绝缘等级所耐受超过环境温温度。

（6）工作定额：即电动机允许的工作运行方式。

（7）绕组的接法：△或Y形连接，与额定电压相对应。

例如：某台电机、铭牌介绍：（1）型号：“112”例如：Y112M-4 中表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），表示电机的中心的高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

（2）额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

单位：W或KW。

（3）额定转速：在额定状态下运行时的转速。

转子没分钟的转数，单位：转/分（4）额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V的。

对于Y、Y2系列凡功率：3千瓦及以下的电机，定子绕组接法：均为星形连接（Y），4千瓦以上的电机接法：都是三角形连接（△）。

铭牌上标明的电压220/380伏和接法△/Y,表示绕组按△形连接,额定电压是220伏,按Y形连接时,额定电压是380伏。

（5）额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源吸取的线电流值，称为：额定电流。

电动机的电流有三种： a：额定电流、 b：启动电流、 c、空载电流。

如:----铭牌上注明的电流2.8/1.62安表示：绕组按△形连接在220伏额定电压下工作时的额定电流是2.8安；按Y形连接在380伏额定电压下工作时的额定电流是1.62安。

55千瓦以下的四极式电动机，在380伏电压下，工作时额定电流值，大约是额定功率值的2倍。

电动机在启动时，因为转子尚未转动，电流很大，通常是额定电流的4-7倍。

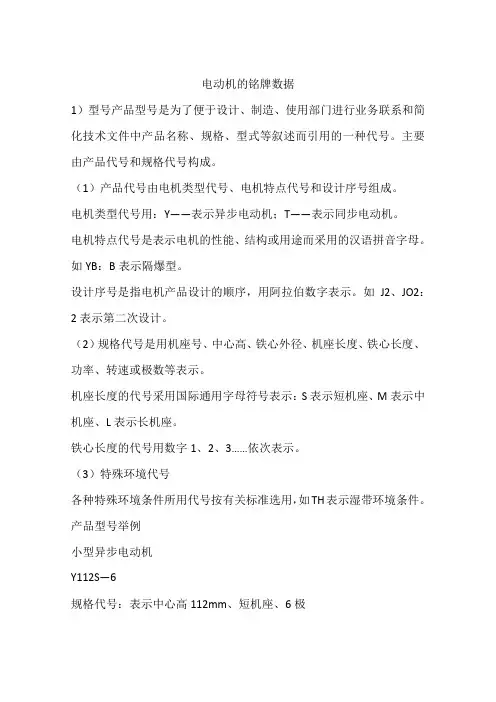

电动机的铭牌数据1）型号产品型号是为了便于设计、制造、使用部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

主要由产品代号和规格代号构成。

（1）产品代号由电机类型代号、电机特点代号和设计序号组成。

电机类型代号用：Y——表示异步电动机；T——表示同步电动机。

电机特点代号是表示电机的性能、结构或用途而采用的汉语拼音字母。

如YB：B表示隔爆型。

设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

如J2、JO2：2表示第二次设计。

（2）规格代号是用机座号、中心高、铁心外径、机座长度、铁心长度、功率、转速或极数等表示。

机座长度的代号采用国际通用字母符号表示：S表示短机座、M表示中机座、L表示长机座。

铁心长度的代号用数字1、2、3……依次表示。

（3）特殊环境代号各种特殊环境条件所用代号按有关标准选用，如TH表示湿带环境条件。

产品型号举例小型异步电动机Y112S—6规格代号：表示中心高112mm、短机座、6极产品代号：表示异步电动机中型异步电动机Y355M2—4规格代号：表示中心高355mm、中机座、2号铁心长、4极产品代号：表示异步电动机大型异步电动机Y630-10/1180规格代号：表示功率630kW、10极、定子铁心外径1180mm产品代号：表示异步电动机户外化工防腐用小型隔爆异步电动机YB160M4WF特殊环境代号：W表示户外用、F表示化工防腐用规格代号：表示中心高160mm、中机座、4极产品代号：Y表示异步电动机、B表示隔爆型2）额定功率指电动机在额定运行时的输出机械功率，就是轴端的输出功率，表明该电机的出力大小——即电机容量（用kW表示）。

3）额定电压指电动机在额定运行时的线端电压（用V或kV表示）。

国家标准规定的电压等级为220、380、1000、3000、6000、10000、13800、20000V等。

电压等级的选择，主要是根据用户所在地的电源情况而定。

电机容量越大，选择电压应该越高。

三相异步电动机铭牌解读电动机是把电能转换成机械能的设备，要正确使用电动机，必须先能看懂其铭牌。

三相异步电动机铭牌上各个数据的含义如下：一、型号电动机型号通常由产品代号、规格代号、特殊环境代号组成。

1、产品代号电动机产品代号通常由类型代号、特点代号、设计序号组成。

1）类型代号类型代号表示电动机的类型，用汉语拼音字母表示。

异步电动机代号Y，Y系列电动机全称为全封闭自扇冷式三相鼠笼型异步电动机。

2）特点代号特点代号表示电动机的性能、结构，用字母表示。

（1）性能YB是隔爆型防爆电机；YBX3是最新设计的高效节能隔爆电机；YBF是粉尘防爆电机；YBP是隔爆变频电机；YBS是输送机专用防爆电机。

（2）结构B3为机座带底脚、端盖上无凸缘的结构型式；B5为机座不带底脚、端盖上带大于机座的凸缘的结构型式；B35为机座带底脚、端盖上带大于机座的凸缘的结构型式。

3）设计序号表示产品设计的顺序，用阿拉伯数字表示。

对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。

比如：Y3、YB3、YBX3。

2、规格代号电动机规格代号主要用中心高、机座长度、铁芯长度、极数来表示。

1）中心高度中心高度是指由电机轴心到机座底脚面的高度，根据中心高度的不同可以将电机分为大型、中型、小型和微型四种。

2）机座长度机座长度用国际通用英文字母表示。

短机座S；中机座M；长机座L。

3）铁芯长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

4）极数分2极、4极、6极、8极、10极、12极等。

3、特殊环境代号特殊环境代号表示电动机所能适用的特殊工作环境，用特定的字母或字母加数字表示。

“高”原用G；船(“海”)用H；户“外”用W；化工防“腐”用F；热带用T；湿热带用TH；干热带用TA。

二、额定功率电动机的额定功率是指电动机在额定工作状态下运行时，轴上所输出的机械功率，一般用kW（千瓦）表示，但也有的用HP(马力)表示。

它们之间换算关系是：1kW=1.36HP，1HP=0.736kW。

三相异步电动机铭牌数据和参数1.介绍铭牌中的数据和参数①型号（Y<?xml:namespace prefix = st1 />112M-4）Y—异步电动机 112—机座中心高（mm）M—机座类别代号 S：短机座，M：中机座，L：长机座4—磁极数②额定功率PN（4.0千瓦）:表示电动机在额定工作状态下运行时允许输出的机械功率，瓦或千瓦。

③额定电流IN（8.8安）:表示电动机在额定工作状况下运行时定子电路输入的线电流，安。

④额定电压UN（380伏）:表示电动机在额定工作状况下运行时的线电压，伏。

⑤额定转速nN（1440转/分）:表示电动机在额定工作状况运行时的转速，转/分。

⑥接法:表示电动机定子三相绕组与交流电源的联接方法，对J02系列及Y系列电动机而言，国家规定凡3千瓦及以下者大多采用星形接法，4千瓦及以上者采用三角形接法。

⑦防护等级（IP44）:表示电动机外壳防护的型式。

⑧频率fN（50赫）:表示电动机使用的交流电源的频率。

⑨功率因数cosΦ⑩工作制S1：电动机可以在铭牌标出的额定状态下连续运行。

S2为短时运行；S3为短时重复运行。

此外，铭牌上还标注了绝缘等级（B级绝缘）和噪声等级（LW 82 dB）。

在产品目录或电工手册中还有其它一些数据，如：效率、温升等。

2.例题讲解：求解其它数据[例1] 若U N=380v，cosφ=0.82,Ist/I N=7.0,效率η=0.84，求额定电流、起动电流。

解：[补充例题] 已知Y100Ll—4型异步电动机的某些额定技术数据如下：2.2kW 380 V 丫接法 1420 r／min cosφ=0.82 η=81％，电源频率为50Hz。

试计算：(1)额定电流及额定负载时的转矩；(2)额定转差率。

解 (1) 额定电流额定转矩(2) 额定转差率磁极对数p＝2，故n1＝1500 r／min，于是有sN=(1500-1420)/1500≈0.0533.三相异步机的选择合理选择电动机关系到生产机械的安全运行和投资效益。

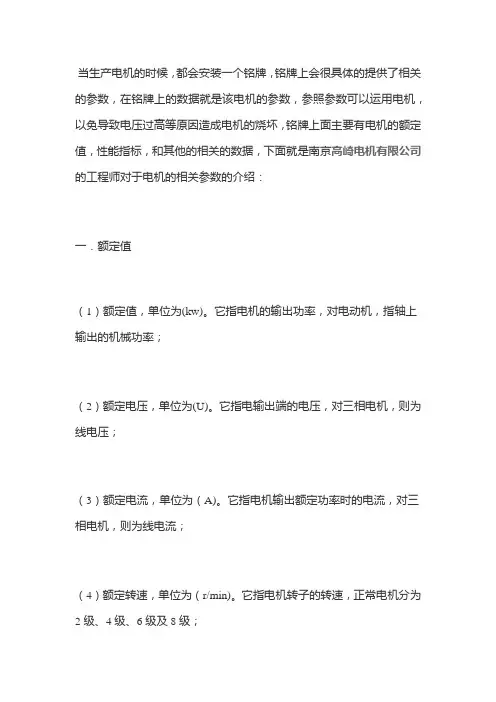

当生产电机的时候，都会安装一个铭牌，铭牌上会很具体的提供了相关的参数，在铭牌上的数据就是该电机的参数，参照参数可以运用电机，以免导致电压过高等原因造成电机的烧坏，铭牌上面主要有电机的额定值，性能指标，和其他的相关的数据，下面就是南京高崎电机有限公司的工程师对于电机的相关参数的介绍：
一．额定值
（1）额定值，单位为(kw)。

它指电机的输出功率，对电动机，指轴上输出的机械功率；
（2）额定电压，单位为(U)。

它指电输出端的电压，对三相电机，则为线电压；
（3）额定电流，单位为（A)。

它指电机输出额定功率时的电流，对三相电机，则为线电流；
（4）额定转速，单位为（r/min)。

它指电机转子的转速，正常电机分为2级、4级、6级及8级；
（5）额定频率，它是指额定运行时电机的频率，我国标准工频规定为50HZ。

二、性能指标
（1）额定效率
（2）额定转矩更多阅读：变频电机与普通电机的区别
（3）额定温升
（4）额定功率因数
（5）起动转矩
（6）起动电流相关阅读：单相铸铁外壳马达系列
三、其它的运行数据
其它运行的数据包括型号、工作制、服务系数、认证标志、定额、绝缘等级、运行方式（长期或短期）、使用条件、制造厂家、相数、生产日期和重量、外形尺寸等。

对于绕线机还常标出转子的额定电压和额定电流等数据。

运行电机的时候，请看清楚铭牌上的相关信息，这样可以参照电机的相关数据进行作业，也会避免相关的问题的出现，所以了解清楚铭牌，认识到铭牌的参数将起到重要的作用，方便了企业开展生产。

更多文章阅读：调速马达。

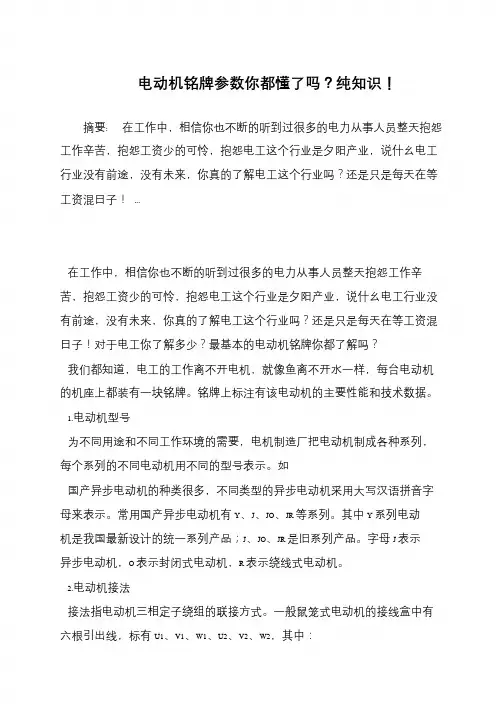

电动机铭牌参数你都懂了吗？纯知识！
摘要: 在工作中，相信你也不断的听到过很多的电力从事人员整天抱怨工作辛苦，抱怨工资少的可怜，抱怨电工这个行业是夕阳产业，说什幺电工行业没有前途，没有未来，你真的了解电工这个行业吗？还是只是每天在等工资混日子！...
在工作中，相信你也不断的听到过很多的电力从事人员整天抱怨工作辛苦，抱怨工资少的可怜，抱怨电工这个行业是夕阳产业，说什幺电工行业没有前途，没有未来，你真的了解电工这个行业吗？还是只是每天在等工资混日子！对于电工你了解多少？最基本的电动机铭牌你都了解吗？
我们都知道，电工的工作离不开电机，就像鱼离不开水一样，每台电动机的机座上都装有一块铭牌。

铭牌上标注有该电动机的主要性能和技术数据。

1.电动机型号
为不同用途和不同工作环境的需要，电机制造厂把电动机制成各种系列，每个系列的不同电动机用不同的型号表示。

如
国产异步电动机的种类很多，不同类型的异步电动机采用大写汉语拼音字母来表示。

常用国产异步电动机有Y、J、JO、JR 等系列。

其中Y 系列电动机是我国最新设计的统一系列产品；J、JO、JR 是旧系列产品。

字母J 表示异步电动机，O 表示封闭式电动机，R 表示绕线式电动机。

2.电动机接法
接法指电动机三相定子绕组的联接方式。

一般鼠笼式电动机的接线盒中有六根引出线，标有U1、V1、W1、U2、V2、W2，其中：。

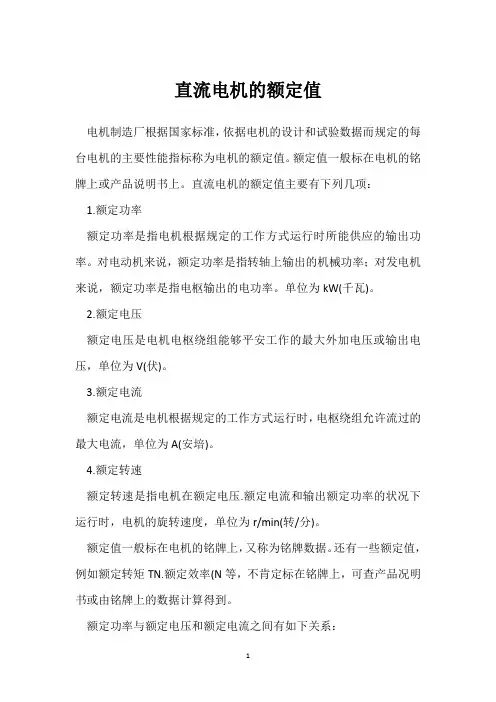

直流电机的额定值
电机制造厂根据国家标准，依据电机的设计和试验数据而规定的每台电机的主要性能指标称为电机的额定值。

额定值一般标在电机的铭牌上或产品说明书上。

直流电机的额定值主要有下列几项：
1.额定功率
额定功率是指电机根据规定的工作方式运行时所能供应的输出功率。

对电动机来说，额定功率是指转轴上输出的机械功率；对发电机来说，额定功率是指电枢输出的电功率。

单位为kW(千瓦)。

2.额定电压
额定电压是电机电枢绕组能够平安工作的最大外加电压或输出电压，单位为V(伏)。

3.额定电流
额定电流是电机根据规定的工作方式运行时，电枢绕组允许流过的最大电流，单位为A(安培)。

4.额定转速
额定转速是指电机在额定电压.额定电流和输出额定功率的状况下运行时，电机的旋转速度，单位为r/min(转/分)。

额定值一般标在电机的铭牌上，又称为铭牌数据。

还有一些额定值，例如额定转矩TN.额定效率(N等，不肯定标在铭牌上，可查产品况明书或由铭牌上的数据计算得到。

额定功率与额定电压和额定电流之间有如下关系：
直流电动机PN=UNIN(N×103kW
直流发电机PN=UNIN×103kW
直流电机运行时，假如各个物理量均为额定值，就称电机工作在额定运行状态，亦称为满载运行。

在额定运行状态下，电机利用充分，运行牢靠，并具有良好的性能。

假如电机的电枢电流小于额定电流，称为欠载运行；电机的电枢电流大于额定电流，称为过载运行。

欠载运行，电机利用不充分，效率低；过载运行，易引起电机过热损坏。

二、电机常识：在三相电动机的外壳上,钉有一块牌子,叫铭牌;铭牌上注明这台三相电动机的主要技术数据,是选择、安装、使用和修理包括重绕组三相电动机的重要依据,铭牌的主要内容如下; 同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号Y-112M-4Y 为电动机的系列代号,112为基座至输出转轴的中心高度mmM 为机座类别L 为长机座,M 为中机座,S 为短机座,4为磁极数;旧的型号如J02-52-4：J 为异步电动机,0为封闭式,2为设计序号,5为机座号,2为铁心长度序号,4为磁极数;2．额定功率额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率,用表示,以千瓦kW 或瓦W 为单位;3．额定电压380V 额定电压是指接到电动机绕组上的线电压,用U N 表示;三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%;电压过高,电动机容易烧毁；电压过低,电动机难以启动,即使启动后电动机也可能带不动负载,容易烧坏;4．额定电流8.8A 额定电流是指三相电动机在额定电源电压下,输出额定功率时,流入定子绕组的线电流,用I N 表示,以安A 为单位;若超过额定电流过载运行,三相电动机就会过热乃至烧毁;三相异步电动机的额定功率与其他额定数据之间有如下关系式式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率50Hz 额定频率是指电动机所接的交流电源每秒钟内周期变化的次数,用N f 表示;我国规定标准电源频率为50Hz;6．额定转速1440r/min 额定转速表示三相电动机在额定工作情况下运行时每分钟的转速,用N n 表示,一般是略小于对应的同步转速1n ;如1n =1500r/min,则N n =1 440r/min;7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力,它表明三相电动机允许的最高工作温度;它与电动机绝缘材料所能承受的温度有关;A 级绝缘为1050C,E 级绝缘为1200C,B 级绝缘为1300C,F 级绝缘为1550C,C 级绝缘为1800C;8．接法∆三相电动机定子绕组的连接方法有星形Y 和三角形△两种;定子绕组的连接只能按规定方法连接,不能任意改变接法,否则会损坏三相电动机;9．防护等级IP44防护等级表示三相电动机外壳的防护等级,其中IP 是防护等级标志符号,其后面的两位数字分别表示电机防固体和防水能力;数字越大,防护能力越强,如IP44中第一位数字“4”表示电机能防止直径或厚度大于1毫米的固体进入电机内壳;第二位数字“4”表示能承受任何方向的溅水;11．定额定额是指三相电动机的运转状态,即允许连续使用的时间,分为连续、短时、周期断续三种;1连续连续工作状态是指电动机带额定负载运行时,运行时间很长,电动机的温升可以达到稳态温升的工作方式;2短时短时工作状态是指电动机带额定负载运行时,运行时间很短,使电动机的温升达不到稳态温升；停机时间很长,使电动机的温升可以降到零的工作方式;3周期断续周期断续工作状态是指电动机带额定负载运行时,运行时间很短,使电动机的温升达不到稳态温升；停止时间也很短,使电动机的温升降不到零,工作周期小于10min的工作方式;1.测量前,应将保持水平位置,左手按住表身,右手摇动兆欧表摇柄,转速约120r/min,指针应指向无穷大∞,否则说明兆欧表有故障;2.测量前,应切断被测电器及回路的电源,并对相件进行临时接地放电,以保证人身与兆欧表的安全和测量结果准确;3.测量时必须正确接线;兆欧表共有3个接线端L、E、G;测量回路对地电阻时,L端与回路的裸露导体连接,E端连接或金属外壳；测量回路的绝缘电阻时,回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时,为防止电缆表面对测量精度产生影响,应将电缆的屏蔽层接至G端;4.兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离,以免影响测量精度;<BR>5.摇动兆欧表时,不能用手接触兆欧表的接线柱和被测回路,以防触电;<BR>6.摇动兆欧表后,各接线柱之间不能短接,以免损坏同步电机就是靠励磁电流运行的,如果没有励磁,电机就是异步的;励磁是加在转子上的直流系统,它的旋转速度和极性与定子是一致的,如果励磁出现问题,电动机就会失步,调整不过来,触发保护“励磁故障”电动机跳闸说的白一点,励磁电流就是同步电机转子中流过的电流有了这个电流,使转子相当于一个电磁铁,有N极和S极,在正常运行时,这个电流是由外部加在转子上的直流电压产生的;以前这个直流电压是由直流电动机供给,现在大多是由可控硅整流后供给;我们通常把可控硅整流系统称为励磁装置;异步机就是电机的转子转动的速度与定子所产生的旋转磁场的旋转速度不一致,有一个差值不同步;我们叫转差;这个转差与定子所产生的旋转磁场的转速的比率叫转差率;同步机与异步机的区别在于：从供电方面说,异步机只是在定子侧加上电压也有转子上加电压的,而同步机要在定子和转子上都加上电压;也就是说异步机是单边励磁,同步机是双边励磁; 从转速方面说,异步机的转速只与负荷大小有关当然有一定的范围,而同步机的转速只与电网的频率有关; 从结构上说,同步电机与异步机转子的构造也不一样;异步机的转子是有夕钢片和铝条或夕钢片和线圈组成,而同步机一般由数块磁钢和线圈组成也有隐极式的不太一样; 当然还有许多差别,如工艺要求、设计问题等等,我也说不全,请共同探讨;步进电机和交流伺服电机性能比较步进电机和交流伺服电机性能比较步进电机是一种离散运动的装置,它和现代数字控制技术有着本质的联系;在目前国内的数字控制系统中,步进电机的应用十分广泛;随着全数字式交流伺服系统的出现,交流伺服电机也越来越多地应用于数字控制系统中;为了适应数字控制的发展趋势,运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机;虽然两者在控制方式上相似脉冲串和方向信号,但在使用性能和应用场合上存在着较大的差异;现就二者的使用性能作一比较;一、控制精度不同两相混合式步进电机步距角一般为°、°,五相混合式步进电机步距角一般为°、°;也有一些高性能的步进电机步距角更小;如四通公司生产的一种用于慢走丝机床的步进电机,其步距角为°；德国百格拉公司BERGER LAHR生产的三相混合式步进电机其步距角可通过拨码开关设置为°、°、°、°、°、°、°、°,兼容了两相和五相混合式步进电机的步距角;交流伺服电机的控制精度由电机轴后端的旋转编码器保证;以松下全数字式交流伺服电机为例,对于带标准2500线编码器的电机而言,由于驱动器内部采用了四倍频技术,其脉冲当量为360°/10000=°;对于带17位编码器的电机而言,驱动器每接收217=131072个脉冲电机转一圈,即其脉冲当量为360°/131072=秒;是步距角为°的步进电机的脉冲当量的1/655;二、低频特性不同步进电机在低速时易出现低频振动现象;振动频率与负载情况和驱动器性能有关,一般认为振动频率为电机空载起跳频率的一半;这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利;当步进电机工作在低速时,一般应采用阻尼技术来克服低频振动现象,比如在电机上加阻尼器,或驱动器上采用细分技术等;交流伺服电机运转非常平稳,即使在低速时也不会出现振动现象;交流伺服系统具有共振抑制功能,可涵盖机械的刚性不足,并且系统内部具有频率解析机能FFT,可检测出机械的共振点,便于系统调整;三、矩频特性不同步进电机的输出力矩随转速升高而下降,且在较高转速时会急剧下降,所以其最高工作转速一般在300～600RPM;交流伺服电机为恒力矩输出,即在其额定转速一般为2000RPM或3000RPM以内,都能输出额定转矩,在额定转速以上为恒功率输出;四、过载能力不同步进电机一般不具有过载能力;交流伺服电机具有较强的过载能力;以松下交流伺服系统为例,它具有速度过载和转矩过载能力;其最大转矩为额定转矩的三倍,可用于克服惯性负载在启动瞬间的惯性力矩;步进电机因为没有这种过载能力,在选型时为了克服这种惯性力矩,往往需要选取较大转矩的电机,而机器在正常工作期间又不需要那么大的转矩,便出现了力矩浪费的现象;五、运行性能不同步进电机的控制为开环控制,启动频率过高或负载过大易出现丢步或堵转的现象,停止时转速过高易出现过冲的现象,所以为保证其控制精度,应处理好升、降速问题;交流伺服驱动系统为闭环控制,驱动器可直接对电机编码器反馈信号进行采样,内部构成位置环和速度环,一般不会出现步进电机的丢步或过冲的现象,控制性能更为可靠;六、速度响应性能不同步进电机从静止加速到工作转速一般为每分钟几百转需要200～400毫秒;交流伺服系统的加速性能较好,以松下MSMA 400W交流伺服电机为例,从静止加速到其额定转速3000RPM 仅需几毫秒,可用于要求快速启停的控制场合;综上所述,交流伺服系统在许多性能方面都优于步进电机;但在一些要求不高的场合也经常用步进电机来做执行电动机;所以,在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素,选用适当的控制电机直线异步电动机的结构主要包括定子、动子和直线运动的支撑轮三部分;为了保证在行程范围内定子和动子之间具有良好的电磁场耦合,定子和动子的铁心长度不等;定子可制成短定子和长定子两种形式;由于长定子结构成本高、运行费用高,所以很少采用;直线电动机与旋转磁场一样,定子铁心也是由硅钢片叠成,表面开有齿槽；槽中嵌有三相、两相或单相绕组；单相直线异步电动机可制成罩极式,也可通过电容移相;直线异步电动机的动子有三种形式：1磁性动子动子是由导磁材料制成钢板,既起磁路作用,又作为笼型动子起导电作用;2非磁性动子 ,动子是由非磁性材料铜制成,主要起导电作用,这种形式电动机的气隙较大,励磁电流及损耗大;3动子导磁材料表面覆盖一层导电材料,导磁材料只作为磁路导磁作用；覆盖导电材料作笼型绕组;因磁性动子的直线异步电动机结构简单,动子不仅作为导磁、导电体,甚至可以作为结构部件,其应用前景广阔;直线异步电动机的工作原理和旋转式异步电动机一样,定子绕组与交流电源相连接,通以多相交流电流后,则在气隙中产生一个平稳的行波磁场当旋转磁场半径很大时,就成了直线运动的行波磁场;该磁场沿气隙作直线运动,同时,在动子导体中感应出电动势,并产生电流,这个电流与行波磁场相互作用产生异步推动力,使动子沿行波方向作直线运动;若把直线异步电动机定子绕组中电源相序改变一下,则行波磁场移动方向也会反过来,根据这一原理,可使直线异步电动机作往复直线运动;直线异步电动机主要用于功率较大场合的直线运动机构,如门自动开闭装置,起吊、传递和升降的机械设备,驱动车辆,尤其是用于高速和超速运输等;由于牵引力或推动力可直接产生,不需要中间连动部分,没有摩擦,无噪声,无转子发热,不受离心力影响等问题;因此,其应用将越来越广;直线同步电动机由于性能优越,应用场合与直线异步电动机相同,有取代趋势;直线步进电动机应用于数控绘图仪、记录仪、数控制图机、数控裁剪机、磁盘存储器、精密定位机构等设备中;同步式次级为永久磁钢由于效率高、推力密度大、可控性好等优点,尽管其对隔磁防尘要求较高和装配较困难,现在也已成为机床用直线电机的主流。

三相异步电动机的铭牌数据习题（精）1、一台三相异步电动机，其铭牌上标明额定电压为220/380V，其接法应是。

BA.Υ/△B.△/ΥC.△/△D.Υ/Υ2、三相异步电动机的额定功率是指电动机。

DA.输入的视在功率B.输入的有功功率C.产生的电磁功率D.输出的机械功率3、电机产品的型号一般采用大写印刷体汉语拼音字母和阿拉伯数字组成。

其中汉语拼音字母是根据电机的全名称选择有意义的的汉字，再用该汉字的第一个字母组成。

（）系列为小型鼠笼全封闭自冷式三相异步电动机。

（Y）4、列出三个异步电动机的额定值：（额定功率）（额定电压）（额定电流）。

5、当电动机铭牌上标明“电压380/220V，接法Y/△”时,这种情况下,究竟是接成Y或△,要看电源电压的大小。

如果电源电压为380V，则接成（）接；电源电压为220V 时，则接成（）接。

（Y）（△）6、三相异步电动机的额定功率是额定状态时电动机转子轴上输出的机械功率，额定电流是满载时定子绕组的电流，其转子的转速旋转磁场的速度。

（线、小于）7、电动机铭牌上所标额定电压是指电动机绕组的。

(线电压)8、某三相异步电动机额定电压为380/220V，当电源电压为220V时，定子绕组应接成接法；当电源电压为380V 时，定子绕组应接成接法。

（三角形、星形）9、在额定工作情况下的三相异步电动机，已知其转速为960 r/min，电动机的同步转速为：、磁极对数为：对，转差率为0.04。

（1000 r/min、3）10、三相异步电动机的额定功率是额定状态时电动机转子轴上功率,额定电流是满载时定子绕组的电流,其转子的转速小于旋转磁场的速度。

（输出的机械功率）（线）11、在额定工作情况下的三相异步电动机,已知其转速为 960r/min,电动机的同步转速为: r/min、磁极对数为 p=3,转差率为: 。

（1000）（0.04）12、某台三相异步电动机铭牌如下，若满载时功率因数为0.79，过载系数为2.2三相异步电动机型号Y-112M-4 编号 4.0KW 8A 380V 1440r/min LW 82dB接法 Y 防护等级IP44 50Hz 45kg标准编号工作制S1 B级绝缘年月求（1）额定转矩、最大转矩（2）额定转差率（3）电动机满载时的效率。

电机额定功率即电动机的轴输出功率，也是负载计算时所采用的数据。

当一台三相交流电机的输入额定电压为380V，输入额定电流为le时：
电机额定功率：Pe=1.732*380*Ie*额定功率因数*电动机效率；
电动机额定电流：Ie=Pe/（1.732*380*额定功率因数*电动机效率）；
电动机的输入功率：P1=Pe/电动机效率。

P1在负载计算中作用不大，一般不再进行换算。

例如一台小型电机的铭牌数据：额定功率250W，额定电压380V，额定电流0.85A，功率因数0.68。

如果不算效率时，额定电流=250/(1.732*380*0.68)=0.56A，跟0.85A不符；
如果算效率，额定电流=0.85=250/（1.732*380*0.68*效率）；
由上式计算效率为：电动机效率=250/(1.732*380*0.68*0.85)=0.66。

第3章 交流异步电动机
推
广 空间不同相的多相对称绕组通入多相不同相的电流都会形成旋转磁场。

2．转差率
电动机总是以低于旋转磁场的转速转动，即n ＜n 0。

异步电动机的同步转速n 0与转子转速n 之差，即n 0–n 称为转速差，转速差(n 0–n )与n 0之比称为异步电动机的转差率。

转差率用s 表示：00
n n s n -=×100% 转差率也可写成：n = (1–s )n 0。

转差率是异步电动机的一个重要参数。

电动机起动瞬间：n=0，s =1，转差率最大；
转子最大转速时：n ≈n 0，s ≈0，转差率最小；
电动机运行之中：0＜n ＜n 0，s =1～9%；
显然电动机的转差率随电动机的转速升高而减小。

练 一 练 三相异步电动机p =3，电源f 1=50Hz ，电动机额定转速n N =960r/min ，求转差率s 。

3.1.3 三相异步电动机的分类
按照转子结构不同，三相异步电动机分为三相笼型异步电动机和三相绕线式异步电动机两种，两者的比较如表3.1所示。

表3.1
三相异步电动机的分类

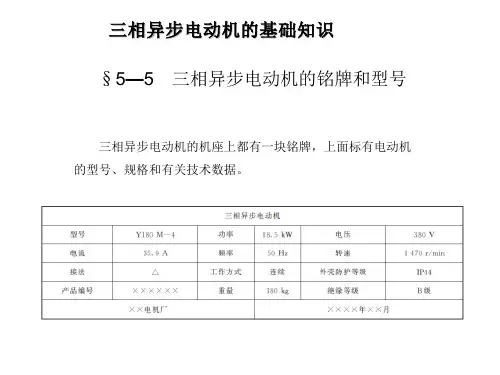

3.1.4 三相异步电动机的铭牌数据
图3.8所示三相异步电动机的铭牌中各部分数据的含义如下。

1．型号
型号Y-112M-4各部分含义：。
