2011年注册电气工程师供配电专业知识真题及答案

2011年电气工程师供配电专业知识考试真题上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有1个符合题意)1、在爆炸性气体环境内，低压电力、照明线路用的绝缘导线和电缆的额定电压必须低于工作电压，且不应低于下列哪一项数值？（）A．400VB．500VC．750VD．1000V2、隔离电器应有效地将所有带电的供电导体与有关回路隔离，以下所列对隔离电器的要求哪一项要求是不正确的？（）A．隔离电器在断开位置时，每极触头间应能耐受规定的有关冲击电压要求，且断开触头的漏泄电流也不应超过额定值B．隔离电器断开触头问的距离，应是可见的或明显的，有可靠的标记“断开”或“闭合”位置C．半导体器件不应作为隔离电器D．断路器均可用作隔离电器3、校验3～110kV高压配电装置中的导体和电器的动稳定、热稳定以及电器的短路开断电流时，应按下列哪一项短路电流验算？（）A．按单相接地短路电流验算B．按两相接地短路电流验算C．按三相短路电流验算D．按三相短路电流验算，但当单项、两项接地短路较三相短路严重时，应按严重情况验算4、某车间的一台起重机，电动机的额定功率为120kW，电动机的额定负载持续率为40％。

采用需要系数法计算，该起重机的设备功率为下列哪一项数值？（）A．152KwB．120WC．76kWD．48kW5、35kV户外配电装置采用单母线分段接线时，下列表述中哪一项是正确的？（）A．当一段母线故障时，该段母线的回路都要停电B．当一段母线故障时，分段断路器自动切除故障段，正常段会出现间断供电C．重要用户的电源从两段母线引接，当一路电源故障时，该用户将失去供电D．任一元件故障，将会使两段母线失电6、与单母线分段接线相比双母线接线的优点为下列哪一项？（）A．当母线故障或检修时，隔离开关作为倒换操作电器，不易误操作B．增加一组母线，每回路就需要增加一组母线隔离开关，操作方便C．供电可靠，通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致供电中断D．接线简单清晰7、某35／6kV变电所装有两台主变压器，当6kV侧有8回出线并采用手车式高压开关柜时，宜采用下列哪种接线方式？（）A．单母线B．分段单母线C．双母线D．设置旁路设施8、在正常运行情况下，电动机端子处电压偏差允许值(以额定电压百分数表示)，下列哪一项是符合要求的？（）A．+10％、-10％B．+10％，-5％C．+5％、-10％D．+5％，-5％9、当应急电源装置(EPS)用作应急照明系统备用电源时，有关应急电源装置(EPS)切换时间的要求．下列哪一项是不正确的？（）A．用作安全照明电源装置时，不应大于0．5sB．用作疏散照明电源装置时，不应大于5sC．用作备用照明电源装置时(不包括金融、商业交易场所)，不应大于5sD．用作金融、商业交易场所备用照明电源装置时，不应大于1．5s10、在110kV以下变电所设计中，设置于屋内的干式变压器，在满足巡视检修的要求外，其外廓与四周墙壁的净距(全封闭型的干式变压器可不受此距离的限制)不应小于下列哪一项数值？（）A．0．6mB．0．8mC．1．0mD．1．2m11、民用10(6)kV屋内配电装置顶部距建筑物顶板的距离不宜小于下列哪一项数值？（）A．0．5mB．0．8mC．1．0mD．1．2m12、下列关于爆炸性气体环境中变、配电所的布置，哪一项不符合规范的规定？（）A．变、配电所和控制室应布置在爆炸危险区域1区以外B．变、配电所和控制室应布置在爆炸危险区域2区以外C．当变、配电所和控制室为正压室时，可布置在爆炸危险区域1区以内D．当变、配电所和控制室为正压室时，可布置在爆炸危险区域2区以内13、油重为2500kg以上的屋外油浸变压器之间无防火墙时，下列变压器之间的小防火净距，哪一组数据是正确的？一（）A．35kV及以下为4m，66kV为5m，110kV为6mB．35kV及以下为5m，66kV为6m，I1OkV为8mC．35kV及以下为5m，66kV为7m，110kV为9mD．35kV及以下为6m，66kV为8m，11OkV为10m14、一台容量为31．5MV·A的三相三绕组电力变压器三侧阻抗电压分别为变压器高、中、低三个绕组的电抗百分值应为下列哪组数据？（）A．9％，5．23％，3．25％B．7．33％，4．67％，-0．33％C．11％，7％，-0．5％D．22％，14％，-1％15、某110kV用户变电站由地区电网(无穷大电源容量)受电，有关系统接线和元件参数如右图所示，图中k点的三相短路全电流峰值为下列哪一项数值？（）A．28．18kAB．27．45kAC．26．71kAD．19．27kA16、高压并联电容器组采用双星形接线时，双星形电容器组的中性点连接线的长期允许电流不应小于电容器组额定电流的百分数为下列哪一项数值？（）A．100％B．67％C．50％D．33％17、当保护电器为符合《低压断路器》(JB1284—1985)的低压断路器时，低压断路器瞬时或短延时过流脱扣器整定电流应小于短路电流的倍数为下列哪一项数值？（）A．0．83B．0．77C．0．67D．0．518、在设计110kV及以下配电装置时，风速可采用离地10m高，多少年一遇多少时间(分钟)的平均风速？（）A．20年，15minB．30年，10minC．50年，5minD．100年，8min19、验算低压电器在短路条件下的通断能力时，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流多少时，应计人电动机反馈电流的影响？（）A．0．5％B．0．8％C．1％D．1．5％20、根据规范确定裸导体(钢芯铝线及管形导体除外)的正常工作温度不应大于下列哪一项数值？（）A．+70℃B．+80℃C．+85℃D．+90℃21、为了消除由于温度引起的危险应力，规范规定矩形硬铝导体的直线段一般每隔多少米左右安装一个伸缩接头？（）A．15mB．20mC．30mD．40m22、下述哪项配电装置硬导体的相色标志符合规范规定？（）A．11相红色，12相黄色，13相绿色B．11相红色，12相绿色，13相黄色C．11相黄色，12相绿色，13相红色D．11相黄色，12相红色，13相绿色23、常用的10kV．6根电缆土中并行直埋，净距为100mm时，电缆流量的校正系数为下列哪一项数值？（）A．1．00B．0．85C．0．81D．0．7524、变电所内电缆隧道设置安全孔，下述哪一项符合规范规定？（）A．安全孔间距不宜大于75m，且不少于2个B．安全孔间距不宜大于100m，且不少于2个C．安全孔间距不宜大于150m，且不少于2个D．安全孔间距不宜大于200m，且不少于2个25、变配电所的控制、信号系统设计时，下列哪一项设置成预告信号是不正确的？（）A．自动装置动作B．保护回路断线C．直流系统绝缘降低D．断路器跳闸26、规范规定车间内变压器的油浸式变压器容量为下列哪一项数值及以上时，应装设瓦斯保护？（）A．0．4MV·AB．0.5MV·AC．0．63MV·AD．0．8MV·A27、电力变压器运行时，下列哪一项故障及异常情况应瞬时跳闸？（）A．由于外部相问短路引起的过电流B．过负荷C．绕组的匝间短路D．变压器温度升高和冷却系统故障28、在变电所直流电源系统设计时，下列哪一项直流负荷是随机负荷？（）A．控制、信号、监控系统B．断路器跳闸C．事故照明D．恢复供电断路器合闸29、当按建筑物电子信息系统的重要性和使用性质确定雷击电磁脉冲防护等级时，医院的大型电子医疗设备，应划为下列哪一项防护等级？（）A．A级B．B级C．C级D．D级30、某座35层的高层住宅，长L=65m、宽W=20m、高H=110m，所在地年平均雷暴日为60．5天，与该建筑物截收相同雷击次数的等效面积为下列哪一项数值？（）A．0．038km2B．0．049km2C．0．058km2D．0．096km231、某地区平均年雷暴日为28天，该地区为下列哪一项？（）A．少雷区B．中雷区C．多雷区D．雷电活动特殊强烈地区32、利用基础内钢筋网作为接地体的第二类防雷建筑，接闪器成闭合环的多根引下线，每根引下线在距地面0．5m以下所连接的有效钢筋表面积总和应不小于下列哪一项数值？（）A．0．37m2B．0．82m2C．1．85m2D．4．24m233、下列哪种埋入土壤中的人工接地极不符合规范规定？（）A．50mm2裸铜排B．70mm2裸铝排C．90mm2热镀锌扁钢D．90mm2热浸锌角钢34、考虑到照明设计时布灯的需要和光源功率及光通量的变化不是连续的这一实际情况，在一般情况下，设计照度值与照明标准值相比较，可有-10％～+10％的偏差，适用此偏差的照明场所装设的灯具数量至少为下列哪一项数值？（）A．5个B．10个C．15个D．20个35、在工厂照明设计中应选用效率高和配光曲线适合的灯具，某工业厂房长90m、宽30m，灯具离作业面高度为8m，宜选择下列哪一种配光类型的灯具？（）A．宽配光B．中配光C．窄配光D．特窄配光36、如下图所示为二阶闭环调节系统的标准形式，设Kx=2．0，Ti=0．02，为将该调节系统校正为二阶标准形式，该积分调节器的积分时间Ti应为下列哪一项？（）A．0．04B．0．08C．0．16D．0．837、反接制动是将交流电动机的电源相序反接，产生制动转矩的一种电制动方式，下述哪种情况不宜采用反接制动？（）A．绕线型起重电动机B．需要准确停止在零位的机械C．小功率笼型电动机D．经常正反转的机械38、在视频安防监控系统设计中，摄像机镜头的选择，在光照度变化范围相差多少倍以上的场所，应选择自动或电动光圈镜头？（）A．20倍B．50倍C．75倍D．100倍39、某建筑需设置1600门的交换机，但交换机及配套设备尚未选定，机房的使用面积宜采用下列哪一项数值？（）A．≥30m2B．≥35m2C．≥40m2D．≥45m240、10kV架空电力线路设计的气温宜采用下列哪一项数值？（）A．30℃B．35℃C．40℃D．45℃二、多项选择题(共30题，每题2分。

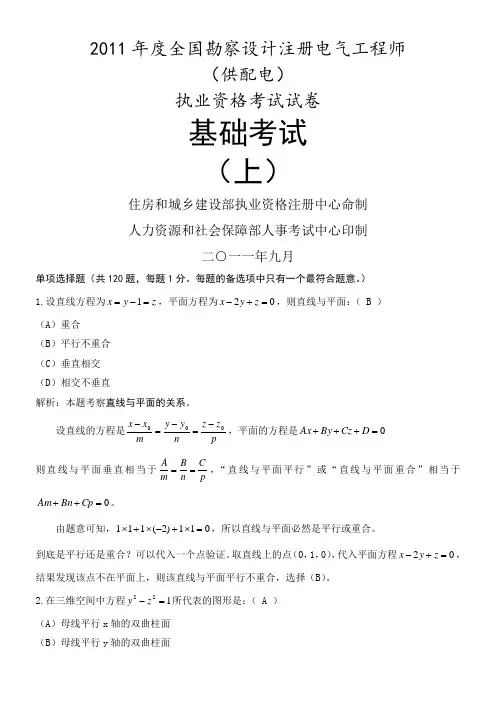

2011年度全国勘察设计注册电气工程师（供配电） 执业资格考试试卷基础考试 （上）住房和城乡建设部执业资格注册中心命制 人力资源和社会保障部人事考试中心印制二○一一年九月单项选择题（共120题，每题1分。

每题的备选项中只有一个最符合题意。

） 1.设直线方程为z y x =-=1，平面方程为02=+-z y x ，则直线与平面：（ B ） （A ）重合 （B ）平行不重合 （C ）垂直相交 （D ）相交不垂直解析：本题考察直线与平面的关系。

设直线的方程是pz z n y y m x x 000-=-=-，平面的方程是0=+++D Cz By Ax 则直线与平面垂直相当于pCn B m A ==，“直线与平面平行”或“直线与平面重合”相当于0=++Cp Bn Am 。

由题意可知，011)2(111=⨯+-⨯+⨯，所以直线与平面必然是平行或重合。

到底是平行还是重合？可以代入一个点验证。

取直线上的点（0，1，0），代入平面方程02=+-z y x ，结果发现该点不在平面上，则该直线与平面平行不重合，选择（B ）。

2.在三维空间中方程122=-z y 所代表的图形是：（ A ） （A ）母线平行x 轴的双曲柱面 （B ）母线平行y 轴的双曲柱面（C ）母线平行z 轴的双曲柱面 （D ）双曲线解析：在空间直角坐标系中，如果曲面方程0),,(=z y x F 中，缺少某个变量，那么该方程一般表示一个柱面。

例如，方程0),(=y x F 一般表示一个母线平行于z 轴的柱面，方程0),(=z x G ，0),(=z y H 依次表示一个母线平行于y 轴、x 轴的柱面。

例如：方程12222=-by a x 表示母线平行于z 轴的双曲柱面。

3.当0→x 时，的是x x 13-（ D ） （A ）高阶无穷小 （B ）低阶无穷小 （C ）等价无穷小 （D ）同阶但非等价无穷小 解析：无穷小的比较① 若0lim=αβ，就称β是比α高阶的无穷小。

2011年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．在水利水电工程的防静电设计中，下列哪项不符合规范要求？（）A．防静电接地装置应与工程中的电气接地装置共用B．防静电接地装置的接地电阻，不宜大于50ΩC．油罐室、油处理设备、通风设备及风管均应接地D．移动式油处理设备在工作位置应设临时接地点答案：B解析：《水电工程劳动安全与工业卫生设计规范》（NB 35074—2015）第4.2.4条规定，防静电设计应符合下列要求：①油罐室、油处理室的油罐、油处理设备、输油管和通风设备及风管均应接地；②移动式油处理设备在工作位置应设临时接地点；③放静电接地装置的接地电阻，不宜大于30Ω；④防静电接地装置应与工程中的电气接地装置共用。

2．燃煤电厂的防火设计要考虑安全疏散，配电装置室内最远点到疏散出口的距离，下列哪一条满足规程要求？（）A．直线距离不应大于7mB．直线距离不应大于15mC．路径距离不应大于7mD．路径距离不应大于15m答案：B解析：《火力发电厂与变电站设计防火规范》（GB 50229—2019）第5.2.5条规定，配电装置室房间内任一点到房间疏散门的直线距离不应大于15m。

3．风电场的测风塔顶部应装有避雷装置，接地电阻不应大于（）。

A．5ΩB．10ΩC．4ΩD．20Ω答案：C解析：《风电场风能资源测量方法》（GB/T 18709—2002）第6.1.4条规定，测风塔顶部应有避雷装置，接地电阻不应大于4Ω。

4．按规程规定，火力发电厂选择蓄电池容量时，与电力系统连接的发电厂，交流厂用事故停电时间应按下列哪项计算？（）A．0.5hB．1.0hC．2.0hD．3.0h答案：B解析：依据《电力工程直流电源系统设计技术规程》（DL/T 5044—2014）第4.2.2-1条规定，与电力系统连接的发电厂，厂用交流电源事故停电时间应按1h计算。

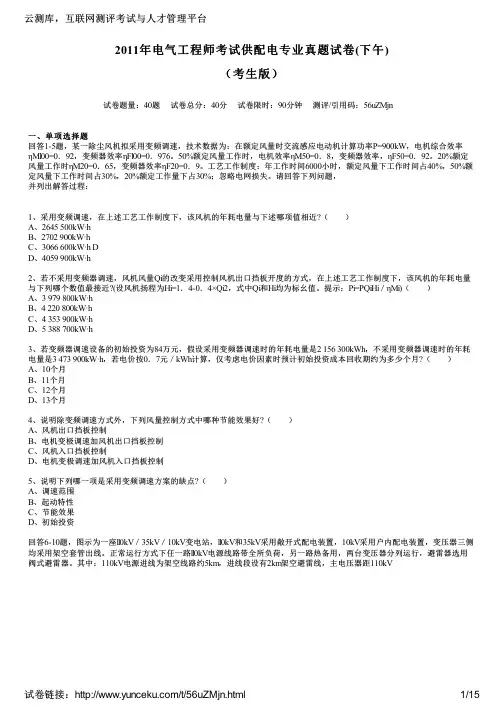

2011年电气工程师考试供配电专业真题试卷(下午)（考生版）试卷题量：40题试卷总分：40分试卷限时：90分钟测评/引用码：56uZMjn一、单项选择题回答1-5题，某一除尘风机拟采用变频调速，技术数据为：在额定风量时交流感应电动机计算功率P=900kW，电机综合效率ηMl00=0．92，变频器效率ηFl00=0．976。

50%额定风量工作时，电机效率ηM50=0．8，变频器效率，ηF50=0．92。

20%额定风量工作时ηM20=0．65，变频器效率ηF20=0．9。

工艺工作制度：年工作时间6000小时，额定风量下工作时间占40%，50%额定风量下工作时间占30%，20%额定工作量下占30%；忽略电网损失。

请回答下列问题，并列出解答过程：1、采用变频调速，在上述工艺工作制度下，该风机的年耗电量与下述哪项值相近?（ ）A、2645 500kW·hB、2702 900kW·hC、3066 600kW·h DD、4059 900kW·h2、若不采用变频器调速，风机风量Qi的改变采用控制风机出口挡板开度的方式，在上述工艺工作制度下，该风机的年耗电量与下列哪个数值最接近?(设风机扬程为Hi=1．4-0．4×Qi2，式中Qi和Hi均为标幺值。

提示：Pi=PQiHi／ηMi)（ ）A、3 979 800kW·hB、4 220 800kW·hC、4 353 900kW·hD、5 388 700kW·h3、若变频器调速设备的初始投资为84万元，假设采用变频器调速时的年耗电量是2 156 300kWh，不采用变频器调速时的年耗电量是3 473 900kW·h，若电价按0．7元／kWh计算，仅考虑电价因素时预计初始投资成本回收期约为多少个月?（ ）A、10个月B、11个月C、12个月D、13个月4、说明除变频调速方式外，下列风量控制方式中哪种节能效果好?（ ）A、风机出口挡板控制B、电机变极调速加风机出口挡板控制C、风机入口挡板控制D、电机变极调速加风机入口挡板控制5、说明下列哪一项是采用变频调速方案的缺点?（ ）A、调速范围B、起动特性C、节能效果D、初始投资回答6-10题，图示为一座ll0kV／35kV／10kV变电站，ll0kV和35kV采用敞开式配电装置，10kV采用户内配电装置，变压器三侧均采用架空套管出线。
