电力系统稳态分析课程设计
- 格式:doc
- 大小:540.11 KB
- 文档页数:35
电力系统稳态分析第二版课程设计一、课程设计概述本课程设计是电力系统稳态分析的第二版设计,主要涵盖电力系统的基本概念、电力系统中的元件及其参数确定、电力系统的等值模型、稳态分析方法等内容。
通过对电力系统的稳态分析,可以提高学生的电力系统分析和设计能力。
二、课程设计目的本课程设计旨在通过学生对电力系统稳态分析的学习和掌握,培养学生应用电力系统稳态分析的方法和工具来分析和解决电力系统稳态问题的能力。
同时,通过实践操作,让学生掌握电力系统的基本操作和实验技能。
三、课程设计内容本课程设计包含以下内容:1. 电力系统的基本概念包括电力系统的组成、结构、特点、运行方式等基本概念。
通过对电力系统的基本概念的学习,使学生能够对电力系统有全面的认识和了解。
2. 电力系统中的元件及其参数确定主要包括电力变压器、开关、断路器、线路、发电机等电力元件,以及元件的参数确定方法。
通过对电力元件及其参数的学习,使学生能够对电力系统中各元件的性质和特点有充分的认识。
3. 电力系统的等值模型包括电力系统的节点、潮流方程、等值电路图等内容。
通过对电力系统的等值模型的学习,使学生掌握电力系统分析的基本方法和工具。
4. 稳态分析方法包括负荷计算、矩阵计算方法、潮流计算等内容。
通过对稳态分析方法的学习,使学生能够熟练掌握稳态分析的方法和应用技巧。
5. 课程实践通过实践操作,让学生掌握电力系统的基本操作和实验技能,包括电力系统的仿真、分析和调试等内容。
通过实践操作,让学生深入了解电力系统的运行和管理。
四、教学方法本课程设计采取交互式教学法,注重理论与实际的结合,前期以理论知识的传授和讲解为主,后期以实践操作为主,注重培养学生的实际应用能力。
同时,采用小组合作学习和问题解决学习等教学方法,使学生能够更好地掌握课程内容。
五、总结通过本课程设计的学习,学生可以对电力系统稳态分析的基本方法和工具有全面的了解,同时培养其应用电力系统稳态分析方法和工具来分析和解决电力系统稳态问题的能力。
课程设计报告电力系统稳定分析与计算毕业设计(论文)原创性声明和使用授权说明原创性声明人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
者签名:日期:导教师签名:日期:使用授权说明人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
者签名:日期:年月日师签名:日期:年月日注意事项1.设计(论文)的内容包括:)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。
《电力系统稳态分析》课程教案第一章电力系统的基本概念一.基本概念二.电力系统的结线方式三.电压等级及适用范围四.电力系统中性点的运行方式五.各类发电厂的运行特点一.基本概念电力系统——是由发电厂、输电线、配电系统及负荷组成的。
是现代社会中最重要、最庞杂的工程系统之一。
1⏹电力网络——是由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
⏹总装机容量——指该系统中实际安装的发电机组额定有功功率的总和,以千瓦(KW)、兆瓦(MW)、吉瓦(GW)为单位计。
⏹年发电量——指该系统中所有发电机组全年实际发出电能的总和,以千瓦时(KWh)、兆瓦时(MWh)、吉瓦时(GWh)为单位计。
⏹最大负荷——指规定时间内,电力系统总有功功率负荷的最大值,以千瓦(KW)、兆瓦(MW)、吉瓦(GW)为单位计。
⏹额定频率——按国家标准规定,我国所有交流电力系统的额定功率为50Hz。
⏹最高电压等级——是指该系统中最高的电压等级电力线路的额定电压。
按对供电可靠性的要求将负荷分为三级⏹一级负荷:对这一级负荷中断供电,将造成人身事故,经济严重损失,人民生活发生混乱。
⏹二级负荷:对这一级负荷中断供电,将造成大量减产,人民生活受影响。
⏹三级负荷:所有不属于一、二级的负荷。
2二.电力系统的结线方式包括单回路放射式、干线式和链式网络优点:简单、经济、运行方便无备用结线缺点:供电可靠性差适用范围:二级负荷包括双回路放射式、干线式和链式网络优点:供电可靠性和电压质量高有备用结线缺点:不经济适用范围:电压等级较高或重要的负荷三.电压等级及适用范围⏹说明:⏹用电设备的容许电压偏移一般为±5%;⏹沿线路的电压降落一般为10%;⏹在额定负荷下,变压器内部的电压降落约为5%。
⏹电力网络中电压分布采取的措施:⏹取用电设备的额定电压为线路额定电压,使所有设备能在接近它们的额定电压下运行;3⏹取线路始端电压为额定电压的105%;⏹取发电机的额定电压为线路额定电压的105%;⏹变压器分升压变和降压变考虑一次侧接电源,取一次侧额定电压等于用电设备额定电压;二次侧接负荷,取二次侧额定电压等于线路额定电压。
电力系统稳态分析第四版课程设计1. 简介本课程设计是基于电力系统稳态分析第四版的内容,旨在帮助学生对电力系统稳态分析的理论知识进行巩固并能够运用到实际问题的解决中。
本文档将介绍本课程设计的任务、方法、要求与评分标准等内容。
2. 任务本次课程设计的任务要求学生通过 MATLAB 程序设计的方法,对电力系统进行稳态分析。
具体任务如下:•建立电力系统稳态分析的模型,包括节点导纳矩阵、网络潮流方程以及潮流计算方案等内容;•利用 MATLAB 编程实现潮流计算,并进行计算结果的可视化展示;•对系统参数的变化进行分析,包括节点负荷的变化、线路阻抗的变化等;•进行系统的故障分析与计算,包括单相接地故障、线路短路故障等,并进行分析与解决。
3. 方法课程设计的方法主要包括两个方面,一是理论部分的学习与研究,二是实践部分的实现与计算。
具体实现方法如下:3.1 理论部分在理论部分,学生需要掌握电力系统稳态分析的基本理论知识,包括:•电力系统的基本概念与理论模型;•节点导纳矩阵与网络潮流方程的推导;•潮流计算方法的介绍与实现;•系统故障的分析与计算方法。
在学习过程中,可参考教材《电力系统稳态分析第四版》等相关资料。
3.2 实践部分在实践部分,学生需通过 MATLAB 编程实现电力系统稳态分析的计算。
具体实现步骤如下:1.建立电力系统潮流计算的模型,包括节点导纳矩阵的构建、网络潮流方程的建立等;2.利用 MATLAB 编程实现潮流计算,包括节点电压与对应相角的计算、潮流的计算等;3.对系统参数进行变化分析,包括节点负荷的变化、线路阻抗的变化等;4.进行故障计算,包括单相接地故障、线路短路故障等,并进行分析与解决。
4. 要求在本次课程设计中,要求学生能够完成如下内容:•根据教材学习电力系统稳态分析的基础知识,包括节点导纳矩阵、网络潮流方程、潮流计算方法等内容;•利用 MATLAB 编程实现电力系统的潮流计算、系统参数的分析以及故障的分析等功能;•进行计算结果的可视化展示,并能够对结果进行分析。
电力稳态分析课程设计一、课程目标知识目标:1. 理解电力系统的稳态运行原理,掌握基本的电力稳态分析方法;2. 掌握电力系统中各元件的参数计算和特性分析;3. 学会应用稳态分析软件进行简单电力系统的计算和模拟。
技能目标:1. 能够运用所学知识解决实际电力系统中的稳态问题;2. 培养学生运用电力稳态分析软件进行计算和仿真的操作能力;3. 提高学生的团队协作能力和沟通表达能力,通过小组讨论和报告形式展示分析结果。
情感态度价值观目标:1. 培养学生对电力系统的兴趣,激发学生学习电力工程及相关领域的热情;2. 培养学生严谨的科学态度,注重理论知识与实际应用相结合;3. 增强学生的环保意识,关注电力系统运行对环境的影响。
分析课程性质、学生特点和教学要求,本课程旨在帮助学生掌握电力稳态分析的基本原理和方法,培养解决实际问题的能力。
课程目标分解为具体学习成果,以便后续教学设计和评估。
通过本课程的学习,使学生能够理论联系实际,为将来从事电力系统设计、运行和管理等工作打下坚实基础。
二、教学内容1. 电力系统稳态分析基本概念:介绍电力系统的基本组成,稳态运行的特点,阐述稳态分析的重要性。
教材章节:第一章 电力系统概述2. 电力系统各元件参数计算与特性分析:讲解发电机、变压器、线路等主要元件的参数计算方法,分析各元件的稳态特性。
教材章节:第二章 电力系统元件参数及特性3. 电力系统稳态分析方法:介绍常用的电力稳态分析方法,如节点法、回路法、功率流计算等。
教材章节:第三章 电力系统稳态分析方法4. 稳态分析软件应用:教授学生使用电力稳态分析软件,如PSS/E、DIgSILENT等,进行简单电力系统的计算和模拟。
教材章节:第四章 电力系统稳态分析软件及应用5. 实际案例分析:分析典型电力系统稳态运行案例,让学生了解实际电力系统运行中可能出现的问题及解决方法。
教材章节:第五章 电力系统稳态分析实例教学内容安排和进度:共10课时,分配如下:1. 基本概念(1课时)2. 电力系统元件参数计算与特性分析(3课时)3. 电力系统稳态分析方法(3课时)4. 稳态分析软件应用(2课时)5. 实际案例分析(1课时)三、教学方法为了提高教学效果,激发学生的学习兴趣和主动性,本课程将采用以下多样化的教学方法:1. 讲授法:通过生动的语言和形象的比喻,讲解电力系统稳态分析的基本概念、原理和方法。

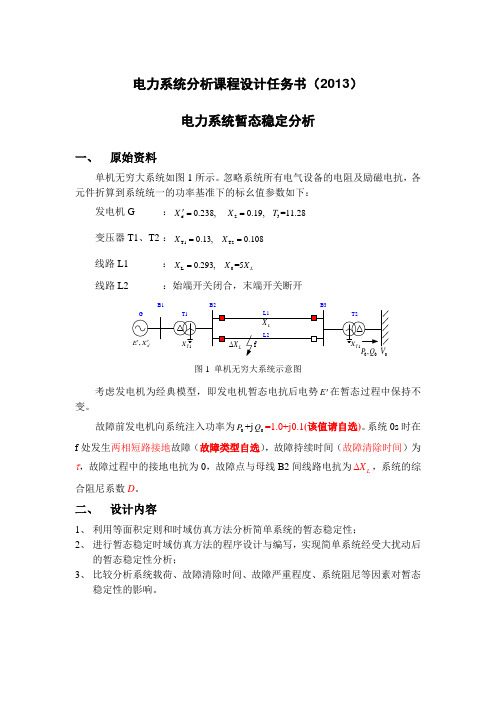

电力系统分析课程设计任务书(2013)电力系统暂态稳定分析一、 原始资料单机无穷大系统如图1所示。
忽略系统所有电气设备的电阻及励磁电抗,各元件折算到系统统一的功率基准下的标幺值参数如下:发电机G :d 2J 0.238, 0.19,=11.28X X T ′== 变压器T1、T2 :T1T20.13,0.108X X == 线路L1 :L 00.293,=5L X X X =线路L2:始端开关闭合,末端开关断开考虑发电机为经典模型,即发电机暂态电抗后电势E ′在暂态过程中保持不变。
故障前发电机向系统注入功率为0P +j 0Q =1.0+j0.1(该值请自选)。
系统0s 时在f 处发生两相短路接地故障(故障类型自选),故障持续时间(故障清除时间)为τ,故障过程中的接地电抗为0,故障点与母线B2间线路电抗为L X ∆,系统的综合阻尼系数D 。
二、 设计内容1、 利用等面积定则和时域仿真方法分析简单系统的暂态稳定性;2、 进行暂态稳定时域仿真方法的程序设计与编写,实现简单系统经受大扰动后的暂态稳定性分析;3、 比较分析系统载荷、故障清除时间、故障严重程度、系统阻尼等因素对暂态稳定性的影响。
图1 单机无穷大系统示意图三、设计成果提交课程设计报告和完整计算程序。
(1)报告阐明设计内容、分析计算过程、最终结论并附必要图表;(2)要求报告书写整齐,条理分明、表达正确、语言简洁;(3)要求计算无误,分析论证过程清楚;(4)根据教学计划,课程设计时间两周。
四、参考资料[1]房大中,贾宏杰.《电力系统分析》,北京:科学出版社,2009[2]Jan Machowski, Janusz W. Bialek, James R. Bumby. POWER SYSTEMDYNAMICS Stability and Control (Second Edition). John Wiley & Sons, Ltd.2008。
电力稳态课程设计一、教学目标本课程旨在让学生了解和掌握电力稳态的基本概念、原理和应用,培养学生对电力系统的认识和分析能力。
具体目标如下:1.知识目标:学生能够准确理解电力稳态的定义、特点和判定条件,掌握电力系统的基本组成部分,了解电力系统稳态分析的方法和步骤。
2.技能目标:学生能够运用所学知识对简单的电力系统进行稳态分析,计算电力系统的各种参数,绘制电力系统稳态图。
3.情感态度价值观目标:学生通过本课程的学习,能够培养对电力系统的兴趣,增强对电力系统安全、稳定运行的重要性的认识,提高节能减排的意识。
二、教学内容本课程的教学内容主要包括以下几个部分:1.电力系统的基本概念和组成:电力系统的基本组成部分,电力系统的分类和特点。
2.电力稳态的定义和判定条件:电力稳态的定义,电力稳态的判定条件。
3.电力系统稳态分析的方法和步骤:常用的电力系统稳态分析方法,电力系统稳态分析的步骤。
4.电力系统稳态图的绘制:电力系统稳态图的基本概念,电力系统稳态图的绘制方法。
5.电力系统稳态应用实例:电力系统稳态在工程实践中的应用实例。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,如:1.讲授法:通过教师的讲解,使学生掌握电力稳态的基本概念、原理和应用。
2.讨论法:学生进行小组讨论,培养学生分析问题和解决问题的能力。
3.案例分析法:通过分析实际案例,使学生了解电力系统稳态分析的方法和步骤。
4.实验法:让学生参与实验,亲身体验电力系统稳态分析的过程,提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将选择和准备以下教学资源:1.教材:选用权威、实用的电力系统稳态分析教材,为学生提供系统的学习资料。
2.参考书:提供电力系统稳态分析的相关参考书籍,拓展学生的知识面。
3.多媒体资料:制作精美的课件、教案,运用多媒体技术,提高课堂教学效果。
4.实验设备:准备充足的实验设备,确保每个学生都能参与到实验过程中,提高学生的实践能力。
种初畧娩课程设计(论文)题目名称______________________ 潮流计算 _______________________ 课程名称_________________ 电力系统稳态分析____________________ 学生姓名______________________ 谭永怡 _________________________ 学号_________________ 1041201076 ________________ 系、专业____________ 电气工程系、电气工程及其自动化指导教师___________________ 黄肇袁旭龙_______________________2012年1月6日邵阳学院课程设计(论文)任务书、课程设计(论文)目的1. 掌握电力系统潮流计算的基本原理;2. 掌握并能熟练运用PSCAD仿真软件;3. 采用PSCA[软件,做出系统接线图的潮流计算仿真结果。
、已知技术参数和条件在图1所示的简单电力系统中,系统中节点1、2为PQ节点,节点3为PV节点,节点4为平衡节点,已给定s-_0.4-j0.3,S2--0.3-j0.2,P3=0.4,1.02,V4 =1.05,/ 4=0,网络各元件参数的标幺值如表2所示,给定电压的初始值如表2所示,收敛系数;=0.00001。
试求各个母线上的潮流分布。
4 k:1 2三、任务和要求1. 按学校规定的格式编写设计论文。
2. 论文主要内容有:①课题名称。
②设计任务和要求。
③PSCAD勺应用以及仿真结果。
④收获体会、存在问题和进一步的改进意见等。
注:1 •此表由指导教师填写,经系、教研室审批,指导教师、学生签字后生效;2 •此表1式3份,学生、指导教师、教研室各1份。
四、参考资料和现有基础条件(包括实验室、主要仪器设备等)何仰赞主编•电力系统分析•高教出版社出版•第三版.2002年刘明波主编.大电网最优潮流计算•科学出版社出版•第一版.2010年陈珩主编•电力系统稳态分析•中国电力出版社•第三版.2007年韩祯祥主编•电力系统分析•浙江大学出版社•第三版.2005年五、进度安排2012年12月21日:下达课程设计的计划书,任务书,设计题目及分组情况2012年12月22日-28日:学生熟悉PSCAD^件和建模2013年1月29日-30日:上机调试程序,建立系统接线图的仿真模型和得出仿真结果2013年1月31日-2日:写出报告(A4打印稿)和PPT报告(用于答辩)2013年1月6日:组织学生答辩六、教研室审批意见教研室主任(签字):年月日七|、主管教学主任意见主管主任(签字):年月日八、备注指导教师(签字):学生(签字):邵阳学院课程设计(论文)评阅表学生姓名谭永怡 _____________________ 学号 _____________ 1041201076 _________________ 系 ___________ 电气工程系 _________________ 专业班级10级电本二班 ___________________ 题目名称潮流计算课程设计_________________ 课程名称 _________ 电力系统分析__________________一、学生自我总结摘要电力系统的出现使高效、无污染、使用方便、易于控制的电能得到广泛应用,推动了社会生产各个领域的发展,开创了电力时代,发生了第二次技术革命。
电力系统稳态分析第四版课程设计一、课程设计的目的和意义电力系统稳态分析是电力系统工程的基础,也是电力系统设计、运行及维护的重要内容之一。
本课程设计的目的就是让学生深入理解电力系统的稳态分析方法,掌握稳态分析的基本原理和应用技术,提高学生的实践能力和综合素质。
通过课程设计,学生将能够熟练掌握电力系统的稳态分析方法,了解电力系统运行的基本规律和特点,为将来从事电力系统工程的研究和实践打下坚实的基础。
二、课程设计的内容和要求1.课程设计的主题:电力系统稳态分析第四版课程设计。
2.课程设计的任务:根据所学知识,从实际出发,设计一组稳态分析实验,包括电力系统的运行模型、实验方案、数据处理与分析。
3.设计的基本要求:设计的实验基于电力系统稳态分析的理论和方法,要求具有合理性、有效性、可操作性和实用性,能够反映电力系统的实际情况。
三、课程设计的步骤1.确定实验内容和方案。
具体包括建立电力系统的稳态分析模型、制定实验方案、确定实验数据的采集和处理方法等。
2.制定实验计划。
根据实验方案,制定实验计划,明确实验的时间、地点、人员、设备、具体要求等。
3.实验准备工作。
根据实验计划,组织实验人员,调配实验设备,做好实验前的准备工作,包括设备检查、安装、调试等。
4.实验操作和数据处理。
实验开始后,按照实验方案进行操作,采集实验数据,并对数据进行处理和分析,得出有效结论和实验报告。
5.实验报告。
根据实验结果,撰写实验报告,并进行展示和讲解,包括实验的目的、内容、方法、结果和结论等。
四、课程设计的评分标准1.实验方案的合理性、可操作性和实用性。
(20分)2.实验数据的准确性、完整性和可信度。
(30分)3.实验操作的规范性、安全性和实效性。
(20分)4.实验结论的正确性、完整性和可操作性。
(20分)5.实验报告的撰写和展示。
(10分)五、课程设计的意义与启示通过电力系统稳态分析第四版课程设计,我们可以深入了解电力系统稳态分析的意义、方法和技术,提高我们的实践能力和综合素质,为未来从事电力系统工程的研究和实践打下坚实的基础。
电力系统稳态分析课程设计--电力系统的潮流分布计算—牛拉法课程设计任务书课程名称电力系统稳态分析课程设计设计题目电力系统的潮流分布计算―牛拉法指导教师时间1周一、教学要求电力系统稳态分析课程设计以设计和优化电力系统的潮流分析为重点,提高学生综合能力为目标,尽可能结合实际工程进行。
设计内容的安排要充分考虑学校现有的设备,设计时间及工程实际需要,并使学生初步学会运用所学知识解决工程中的实际问题。
二、设计资料及参数(一)设计原始资料1、待设计电气设备系统图2、电力系统网络各元件参数3、电力系统电气元件的使用规范4、电力工程电气设计手册(二)设计参考资料1、《电力系统稳态分析》,陈珩,中国电力出版社,2007,第三版2、《电力系统分析》,韩祯祥,浙江大学出版社,2005,第三版3、《电力系统分析课程实际设计与综合实验》,祝书萍,中国电力出版社,2007,第一版三、设计要求及成果1.根据给定的参数或工程具体要求,收集和查阅资料;学习相关软件(软件自选)。
2.在给定的电力网络上画出等值电路图。
3.运用计算机进行潮流计算。
4.编写设计说明书。
基本要求:1.编写潮流计算程序;2.在计算机上调试通过(?);3.运行程序并计算出正确结果(?);4.写出课程设计报告(包括以下内容)(1份)(1)程序框图;(2)源程序;(3)符号说明表;(4)算例及计算结果5.编写计算说明书(1份)。
四、进度安排根据给定的参数或工程具体要求,收集和查阅资料(半天)学习软件(MATLAB或C语言等)(一天半)编程计算复杂系统潮流计算(三天)编写计算设计书(一天)五、评分标准课程设计成绩评定依据包括以下几点:工作态度(占10%);基本技能的掌握程度(占20%);程序编写是否合理是否有运行结果 40% ;课程设计说明书编写水平占30% 。
分为优、良、中、合格、不合格五个等级。
考核方式:设计期间教师现场检查;评阅设计报告系统接线图其中节点1为平衡节点,节点2、3、4、5为PQ节点。
1任务书电力系统分析课程设计一、设计要求:1、绘制原始网络接线图2、变压器,线路选型3、查阅工程手册,得到设备参数4、标幺值参数计算(S B=1000MV A,U B=U A V)5、等值网络6、潮流结果图(各节点电压、各条支路的始端和末端功率)7、设计总结二、计算要求:1、每个节点的电压必须在额定电压值的±5%范围。
2、发电机的输出功率必须在60%以上。
三、上机说明:(一)安装:在Windows下安装。
软盘中的setup文件为安装文件,密码为123456。
1(二)使用:1、在工具栏中用鼠标左键点击要画的元件的图标,即可在空白文档中画出接线图。
画图中通过鼠标点击拖拉方向不同,可以画出不同方向的元件。
2、在画线路时,要注意点击鼠标的右键使线路结束,点击鼠标左键可以使线路方向改变。
3、每个元件的参数在元件属性中填写。
注意:PV 、PQ、平衡节点的选择在每一条母线上的属性框中选择。
发电机:其阻抗参数不需填写,只需要选择电压等级。
如为PQ 节点,需填写有功功率和无功功率;如为PV节点,需要填写有功功率,无功功率填写0;如为平衡节点,有功功率和无功功率都填写0。
变压器:需要填写各侧电压等级、变压器的变比、正序电阻、正序电抗。
变比=高压/低压的标幺比。
线路:需要填写电压等级、正序电阻、正序电抗、1/2对地电纳负荷:需要填写电压等级、有功功率、无功功率。
4、结果输出可以以文本形式,也可以直接标注在接线图中。
•当以文本形式输出时:1在工具栏中的“结果输出”的下拉菜单中选择“网络参数”进行网络参数的输出,选择“潮流结果”进行计算结果的输出。
注意在文件名中写清楚路径,以免找不到文件。
如:c:\my documents\cljg.txt•当以图形文件输出时:需要在接线图上进行标注。
如要标注变压器,先用鼠标点击要标注的变压器,在本元件为选中状态下,再用鼠标点击标注图标,然后再一次用鼠标点击本变压器元件,则出现对话框,其中标注信息用来标注你想要标注的任意中、英文信息,而关联变量用来标注本元件的有关计算结果。
注意:变压器功率是以升压变为准,即降压变的功率与实际的功率方向相反。
•结果打印可采用全屏拷贝即“print screen”键,然后在画板中粘贴并剪切到word中打印。
5、填写好参数后,在工具栏的“分析”菜单下先选择“自动连接”,以确保接线图的每个节点正确连接。
6、在工具栏的“分析”菜单下选择“潮流计算”,进行计算。
(三)注意事项:11、如果计算结果为不正确的乱码,或明显的错误,则表示计算不收敛。
2、不收敛的原因有可能是没有选定节点类型。
3、画图时最好是一次画完,中间不要删除,否则会出现错误。
4、每次计算完后在进行第二次计算前,需要对PV节点有功功率进行重新填写。
5、如果出现异常,请保存结果,退出程序,重新启动程序。
四、十六节点原始接线图:11五、选型标准和参数计算:(一)、选型1、变压器容量和台数●发电厂主变容量和台数的确定●变电所主变压器容量和台数的确定2、变压器电压调整方式的选择●不带负荷切换,称为无励磁调压,调整范围通常在±5%。
●带负载切换,称为有载调压,调整范围可达20%-30%。
选择有载调压方式的原则:(1)对于220kV及以上的降压变压器,仅在电网电压可能有较大波动的情况下,采用有载调压方式,一般不应选用。
(2)对于110kV及以下的变压器,设计时宜考虑至少有一级变压器采用有载调压方式。
(3)发电厂的升压变压器,当发电机的运行出力昼夜变化大时,设计中应优先考虑选用有载调压方式。
3、输电线路选型表1-2中列出根据经验确定的、采用架空线路时与各额定电压等级相适应的输送功率和输送距离。
1架空输电线路导线截面积一般按经济电流密度来选择,并根据电晕、机械强度以及事故情况下的发热条件进行校验。
必要时通过技术经济比较确定。
但对于超高压线路,电晕往往成为选择导线截面积的决定因素。
(二)、参数计算(S B =1000MV A ,U B =U av )统一按照平均额定电压计算,近似计算。
22BB BB B B B U Z S S Y U I ===1 发电机按照节点类型发电机可选为PQ 、PV 、平衡节点。
分别给定不同的参量。
如PQ 节点:给点P 和Q ,标幺值计算为**B BP P S Q Q S ==12 变压器222*222100010001000K NNK NBK BB N BNP U R S P U S P S RR Z S U S ===⨯22*2%100%%100100K NNK NBK B N NBU U X S U U SU S X S S U ==⨯变比:*k =实际变比平均额定电压之比比如:*2202 2.5%/10.5230/10.5k ±⨯==实际变比平均额定电压之比3 线路 如:LGJ-24011610.1310.3942.8910r kmx kmsb km-Ω=Ω==⨯60.1311400.3941402.8910140R km kmX km kms B kmkm-Ω=⨯Ω=⨯=⨯⨯ 4 负荷计算功率标幺值。
1摘要本次课程设计,以一个比较简单的从发电输电到配电的220kV、110kV、35kV、10.5kV等级组合的16节点网络为例,设计其中的导线和变压器部分。
在设计中综合考虑了经济性、供电可靠性以及将来可能的电网扩容,书本中线路回路数、线路结线方式、分裂导线、变压器的有载调压和无励磁调压、变压器台数、节点类型、无功补偿、负荷的最优分配等内容均在设计当中体现,有助于对知识的加深理解。
限于设计时参考资料不全(大多为厂家保密数据),参数来源全部出自于1998年版的《电力工程电气设备手册》,书中设备参数距今可能已有二十多年,设备选择必然过旧甚至可能所选设备早已停产。
以及个人能力问题,此设计必然存在不足地方,请提出指正。
1目录任务书摘要第一章绘制原始网络结线图 (1)第二章变压器、线路选型 (2)第三章参数计算 (3)第四章等值网络 (4)第五章潮流结果 (5)第六章设计总结 (6)参考文献 (7)1第一章:绘制原始网络接线图1第二章:变压器、线路选型1、选定节点类型平衡节点:担负调频任务的发电厂母线,一般一个系统只选择一个平衡节点。
由于【10】、【11】节点均具有两台100MW发电机组,发电效率低于【1】节点200MW机组,选择其中一个作为平衡节点,另外一个可选为PV节点负责调压或者干脆选作PQ节点。
本次设计选择【10】节点作为平衡节点。
PV节点:有一定无功功率储备的发电厂母线和变电所母线可选作PV节点,系统中的PV节点一般不多。
初次设计时可以先设较多的PV节点,随后根据计算数据改为PQ节点并填写有功、无功参数。
【10】节点选作平衡节点后,留下的【11】节点选作PV节点。
另外将连接变电所的【8】、【4】节点选作PV节点。
PQ节点:属于这类节点的有按给定的有功、无功功率发电的发电厂母线和没有其他电源的变电所母线。
系统当中,除去PV节点和平衡节点的其他节点均作为PQ节点,占大多数。
所以:平衡节点:【10】1 PV节点:【11】【8】【4】PQ节点:【1】【2】【3】【5】【6】【7】【9】【10】【12】【13】2、变压器选型:连接发电机的变压器按发电机的最大输出视在功率考虑10%的裕量和5%~8%的厂用电后,粗略计算公式为1.2倍的发电机有功容量。
连接负荷的变压器则按照所接总负荷视在功率的1..2倍进行估算。
变压器的台数:需要综合考虑容量大小、供电可靠性以及成本。
T1 : 由于其只连接一台200MW发电机,可以在发电机检修或其他原因停机期间同时检修,故障率较低,考虑到成本问题(两台变压器的价格要比一台二倍容量的变压器价格高出不少),选择一台240MV A的变压器。
因为连接发电机,调压方式选择无励磁调压。
T2 :2#、3#机负责调频,连接两台100MW的发电机,可能不同时发电,为提高利用率,选择两台120MV A的变压器,同时1可以提高供电稳定性。
因为连接发电机,调压方式选择无励磁调压。
T3 :接一台100MW的发电机,同T1一样,可以在发电机停机时检修,所以选用一台120MV A的变压器。
因为连接发电机,调压方式选择无励磁调压。
T4 :用于220KV网络,系统中低位较重,并且所接负荷较重,为保证供电可靠,选用两台变压器。
再考虑负荷,确定使用两台90MV A的(100/100/50)三绕组变压器。
因为是220kV降压变,调压方式选择无励磁调压。
T5 :用于给35kV和10kV网络供电,负荷不大,没有特别说明存在一级负荷,出于成本考虑选用一台63MV A的(100/100/100)三绕组变压器,供电可靠性略低。
因为是110kV降压变,必须至少有一级采用有载调压,调压方式选择有载调压。
T6 :与T2类似接两台100MW发电机,再结合负荷选用两台120MV A(100/50/100)的三绕组变压器。
因为节点【11】已经选为PV节点,电压恒定,调压方式选择无励磁调压。
综上所述,参考有关变压器资料,选型如下(参数仅列出此次设计1中需要用到的):T1T2(两台)T31T5T6(两台)13、导线选型:本次设计无需考虑环境因素,所以导线选型无需特殊考虑线的抗拉力,主要从经济输送容量指标进行选择,另外220kV线路需要做电晕校验(本设计中线路型号在各电压等级的推荐型号中直接选择,不做校验)。
L1、L3、L4构成环网,当其中一条线断线时,其余线路将承担全部功率输送任务,输送容量将可能达到200MV A,再考虑到裕量,选择LGJ-240*2的二分裂导线。
L2,110kV线路,输送容量和电晕都不大,单根LGJ-240即可。
还有一点,当电网扩容时,变电站扩容只需增加变压器台数即相关配套设备,比较便捷,而线路扩容需要重新架设很长的输电线路,工程量和投资都很大,所以线路裕量根据日后负荷可能的增长选的大一点,便于日后扩容。
具体线路参数如下表:1注:环境温度为25℃、导线温度70℃(无日照)时,P=1.732×Uh ×J×S,Wm=1.732×Uh×I m。
其中:S —导线截面(mm2)P —经济输送容量(MV A)第三章参数计算1本次计算全部采用标幺值计算,便于判断母线电压是否满足任务要求,电力系统的计算机算法也普遍采用标幺值计算。
基准值:(SB=1000MV A ,UB=Uav )统一按照平均额定电压计算,近似计算。
22BB BB B B B U Z S S Y U I ===1、导线: L1: 有名值:Ω=⨯=6.6100066.0R Ω=⨯=2.31100312.0X4621108.1100106.35.0--⨯=⨯⨯⨯=B基准值:Ω==9.521000/2302B ZSY B Z B 0189.09.5211===标幺值:0095.00189.0/108.1*5898.09.52/2.31*1248.09.52/6.6*421=⨯=====-B X RL2: 有名值:1不考虑B X R Ω=⨯=Ω=⨯=04.3180388.04.1080130.0基准值:Ω==225.131000/1152B Z 标幺值:3471.2225.13/04.31*7864.0225.13/4.10*====X RL3: 根据L1直接计算标幺值:0057.010*******.0*213539.0100605898.0*0749.0100601248.0*=⨯==⨯==⨯=B X RL4: 根据L1直接计算标幺值:0133.010140095.0*218257.010145898.0*1747.010141248.0*=⨯==⨯==⨯=B X R2、变压器阻抗参数: 双绕组:121000*N BK S S P R = N B K S S U X 100%*=T1: 标幺值: 5833.0240100100014*0109.024010001000630*2=⨯⨯==⨯⨯=X R T2: 标幺值:0833.1120100100013*0267.024010001000385*2=⨯⨯==⨯⨯=X R T3: 标幺值:8750.012010010005.10*0293.012010001000422*2=⨯⨯==⨯⨯=X R 三绕组:22max 2000%)100(N N K S U P R ⨯=%)100(2%)50(R R =2max 222max 20002000%)*100(N B K B B N N K S S P U S S U P R =⨯⨯= *%)100(2%)*50(R R =1%)%%(21%)32()13()21(1----+=K K K K U U U U %)%%(21%)13()32()21(2----+=K K K K U U U U %)%%(21%)21()13()32(3----+=K K K K U U U UN B K S S U X 100%*11=N B K S S U X 100%*22= N BK S S U X 100%*33=表中参数变压器阻抗电压%均已折算到100%容量T4: 标幺值:1.9)21312.8(21%=-+⨯=KH U 9.0)31212.8(21%-=-+⨯=KM U 9.21)2.82131(21%=-+⨯=KL U 0111.19010010001.9100%*=⨯⨯==N B KH H S S U X1.0901*******.0100%*-=⨯⨯-==N B KM M S S U X4333.29010010009.21100%*=⨯⨯==N B KL L S S U X 0151.09020001000245*2=⨯⨯=H R10151.0**==H M R R0302.00151.02*=⨯=L RT5:5.10)5.6175.10(21%=-+⨯=KH U 0)175.65.10(21%=-+⨯=KM U 5.6)5.105.617(21%=-+⨯=KL U 6667.16310010005.10100%*=⨯⨯==N B KH H S S U X06310010000100%*=⨯⨯==N B KM M S S U X 0317.16310010005.6100%*=⨯⨯==N B KL L S S U X0378.06320001000300*2=⨯⨯=H R 0378.0**==H M R R0378.0**==H L R R T6:4.3)4.176.116.12(21%=-+⨯=KM U 2.9)6.114.176.12(21%=-+⨯=KM U 2.8)6.124.176.11(21%=-+⨯=KL U12833.012010010004.3100%*=⨯⨯==N B KH H S S U X7667.012010010002.9100%*=⨯⨯==N B KM M S S U X 6833.012010010002.8100%*=⨯⨯==N B KL L S S U X0128.012020001000370**2=⨯⨯==L H R R 0256.00128.02*2*=⨯==H M R R3、变压器变比:初次计算时先不考虑分接头,随后根据各母线电压情况修改分接头 变比标幺值:*k =实际变比平均额定电压之比 T1: 0522.15.10/2305.10/242*==KT2:0522.15.10/2305.10/242*==KT3:0522.15.10/1155.10/121*==K T4:9193.037/2305.38/220*==H K 0112.137/1155.38/121*==M K1T5:9130.05.10/11511/110*==H K 9932.05.10/3711/5.38*==M K T6:0522.15.10/2305.10/242*==H K 0522.15.10/1155.10/121*==M K 4、负荷:计算功率标幺值:F1:06.01.010********j j F +=+= F2:012.002.010001220*j j F +=+= F3:02.003.010002030*j j F +=+= F4:06.01.010********j j F +=+= F5:1.018.010*********j j F +=+=F6:104.008.010004080*j j F +=+=F7:015.0025.010001525*j j F +=+=5、发电机输出功率标幺值: 只算PQ 节点的有功、无功功率和PV 节点的有功功率,其余由计算给出。
