隧道抽排水方案

一、编制说明1. 编制依据（1）《公路隧道施工技术规范》JTG F60-2009（2）《公路工程质量检验评定标准》（JTG F80/1-2004）（3）本项目隧道设计文件及图纸资料（4）相关地方标准及规范2. 编制原则（1）以防为主，以排为辅，确保隧道施工及运营安全；（2）因地制宜，采用合理有效的排水措施；（3）确保排水系统稳定可靠，降低对隧道结构及环境的影响；（4）经济合理，兼顾施工进度及成本控制。

二、隧道排水系统布置1. 隧道内排水（1）中心水沟：设置在隧道底部，采用U型结构，宽度0.5-1.0m，深度0.3-0.5m，满足隧道内排水需求。

（2）横向排水管：在隧道侧墙每隔一定距离设置横向排水管，与中心水沟相连，用于收集侧墙及拱顶渗水。

（3）纵向排水管：在隧道侧墙每隔一定距离设置纵向排水管，与横向排水管相连，用于收集隧道侧墙渗水。

2. 隧道外排水（1）隧道进出口：设置排水沟，收集进出口雨水及隧道渗水。

（2）隧道两侧：设置排水沟，收集隧道两侧雨水及渗水。

（3）隧道排水泵站：在隧道进出口及隧道内适当位置设置排水泵站，用于将隧道内及隧道外积水排出。

三、隧道排水施工方法1. 隧道内排水（1）中心水沟、横向排水管及纵向排水管施工：采用现场开挖、模板支护、钢筋绑扎、混凝土浇筑等工艺进行施工。

（2）隧道侧墙渗水收集：在隧道侧墙设置渗水收集槽，与横向排水管相连。

2. 隧道外排水（1）排水沟施工：采用现场开挖、模板支护、钢筋绑扎、混凝土浇筑等工艺进行施工。

（2）排水泵站施工：采用现场开挖、模板支护、钢筋绑扎、混凝土浇筑、设备安装等工艺进行施工。

四、质量检验及标准1. 隧道内排水（1）中心水沟、横向排水管及纵向排水管：混凝土强度、尺寸、坡度等符合设计要求。

（2）隧道侧墙渗水收集：渗水收集槽设置合理，与横向排水管连接顺畅。

2. 隧道外排水（1）排水沟：混凝土强度、尺寸、坡度等符合设计要求。

（2）排水泵站：设备安装齐全，运行正常，符合设计要求。

某隧道反坡排水施工方案
1.概况
某隧道左线K17+295～K19+030、右线K17+285～K19+050段为-2.4%的下坡，为反坡排水，隧道出水通过接力泵站排出洞外。

2.接力泵布置
图1 反坡排水接力泵示意图
1.泵站分级及水泵配置
洞内K17+295变坡点高程1049.736，分界点高程1007.856，高差41.88m，隧道局部最大瞬时涌水量65056m³/d（0.753m³/s），选定扬程45m的水泵，24小时作业，每台水泵流量600m³/h=14400m³/d,坑泵长度600m，排水管长度600m，根据计算，隧道进口设置二级泵站足以满足施工排水，每级泵站配备4台型号WQ600-45-132的潜水污水泵（1台备用），三台泵共用一根DN500排水管道。

隧道用水量及泵站设置情况见表1。

泵坑如图2、图3所示。

隧道进口设计涌水量及泵站设置分布情况标
图2 泵坑布置示意图
图3 泵坑布置示意图
每台水泵均采用止回阀，132kw水泵每3台泵出水管汇合至一根DN500主管，排出至下一个泵坑。

水泵配置如表2所示。

表2 水泵配置表
水仓尺寸按10min汇水量设计，并考虑施工和清淤方便综合确定，
水仓高度设为3m。

泵站洞室利用人行横道和车行横道设置。

各个泵站水泵电路采用多路开关控制的方式连接，根据隧道涌水量的大小调整水泵工作的台数，达到节约用电以及避免水泵无水工作而发生短路损坏等现象。

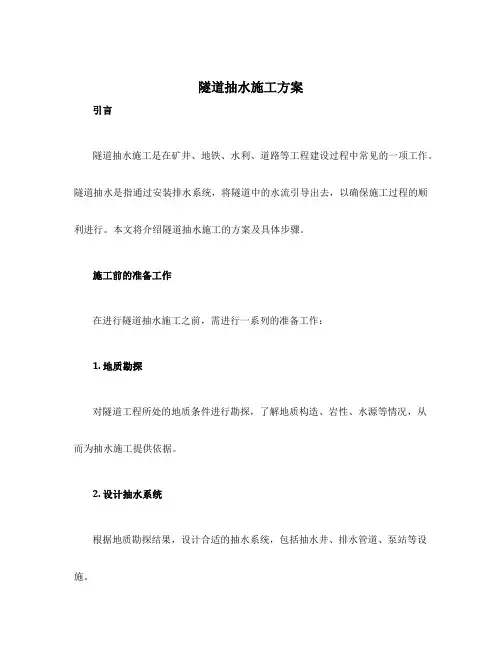

隧道抽水施工方案引言隧道抽水施工是在矿井、地铁、水利、道路等工程建设过程中常见的一项工作。

隧道抽水是指通过安装排水系统，将隧道中的水流引导出去，以确保施工过程的顺利进行。

本文将介绍隧道抽水施工的方案及具体步骤。

施工前的准备工作在进行隧道抽水施工之前，需进行一系列的准备工作：1. 地质勘探对隧道工程所处的地质条件进行勘探，了解地质构造、岩性、水源等情况，从而为抽水施工提供依据。

2. 设计抽水系统根据地质勘探结果，设计合适的抽水系统，包括抽水井、排水管道、泵站等设施。

3. 选择合适的泵设备根据隧道的水量、水位变化等因素，选择合适的泵设备，确保能够满足抽水需求。

4. 安全措施制定相应的安全措施，如应急预案、防护措施等，确保施工过程中的安全。

抽水施工的步骤1. 配置泵设备将选定的泵设备及其配件安装到指定的位置，确保泵的正常运转。

检查泵设备、泵房以及电气线路的完好性。

2. 抽水井的施工挖掘并基础抽水井，井的深度需要根据地下水位确定。

井的直径一般要略大于泵的出口直径。

3. 安装排水管道将排水管道铺设到地下水位以下，连接抽水井和泵房。

排水管道的材质要选用耐腐蚀、耐压的材料，确保排水通畅。

4. 泵设备的连接和调试将泵设备与抽水井、排水管道连接起来，并进行调试和试运行。

测试泵的启动、停止、自动控制等功能是否正常。

5. 监测水位安装水位监测设备，监测隧道中的水位变化，并根据监测结果进行相应的调整。

6. 进行抽水作业根据监测的水位情况，控制泵设备的运行，将隧道中的水流引导出去，保持隧道内的干燥。

7. 定期维护和保养定期检查抽水系统的运行情况，清理排水管道、检查泵设备等，确保抽水系统的正常运转。

施工注意事项在进行隧道抽水施工时，需要注意以下事项：1.安全第一。

施工人员必须具备相关操作资质和安全意识，严格按照操作规程进行施工。

2.注意水质。

根据地下水的水质情况，选择合适的抗腐蚀材料，并做好相应的防腐措施。

3.合理设计排水系统。

隧道工程洞内排水方案设计一、引言隧道工程是一项复杂的工程，其中排水是一个重要的环节。

隧道工程洞内排水方案设计涉及到工程施工过程中排水系统的规划、设计和施工等一系列相关工作。

本文将围绕隧道工程洞内排水方案设计展开论述，包括排水原则、排水方案选择、排水设施设计和施工管理等方面，并综合考虑工程的实际情况和需求，提出合理、科学的洞内排水方案设计。

二、排水原则1. 安全性原则隧道工程洞内排水的首要目标是保隧道工程的安全。

排水系统设计必须考虑地质条件、水文条件等因素，保证工程施工和运营过程中的排水安全。

2. 经济性原则排水系统的设计必须符合经济效益原则，综合考虑成本、效益、可行性等因素，避免不必要的浪费和过度投资。

3. 实用性原则排水系统设计必须符合工程实际情况和施工要求，具有便于实施和操作维护的特点。

4. 环保性原则排水系统设计必须符合环境保护要求，避免对地下水和周边环境造成不良影响。

5. 多元性原则排水系统设计必须具备适应多种情况下的排水需求，包括雨水排放、地面水渗漏、地下水涌泉等多种情况的应对能力。

三、排水方案选择1. 集中式排水方案集中式排水是指将洞内积水和渗水通过集水系统集中至一处，再进行排放的排水方式。

优点是排水设备简单，适用于均匀水头条件下的排水需求；缺点是排水管网复杂、易产生单点故障，且对排水口位置有一定要求。

2. 分散式排水方案分散式排水是指将洞内积水和渗水通过设置分散的排水口直接排放至地表或其他地方的排水方式。

优点是排水口位置选择范围大，排水管网简单；缺点是需要设置的排水口较多，且对排水口位置有一定要求。

3. 综合式排水方案综合式排水是指将集中式排水与分散式排水相结合的排水方式。

根据具体情况可制定不同的排水策略。

四、排水设施设计1. 排水管道排水管道是隧道洞内排水系统的主要组成部分。

根据隧道工程的实际情况和排水要求，选用适当的管材和管径，合理设置排水管道的坡度和布局，保证排水畅通。

2. 排水泵站当隧道工程存在高位积水或需要将洞内排水抽排至地表或其他地方时，需要设置相应的排水泵站。

一、编制说明1. 编制依据（1）国家、行业现行隧道施工相关技术规范和规定；（2）本隧道工程地质勘察报告；（3）本隧道工程设计文件；（4）施工现场实际情况。

2. 编制原则（1）安全可靠：确保施工过程中人员安全，防止安全事故发生；（2）科学合理：采用先进的技术和设备，提高施工效率；（3）经济适用：合理配置资源，降低施工成本；（4）环保节能：减少施工对环境的影响，提高资源利用率。

二、工程概况1. 隧道工程概况（1）隧道名称：XX隧道；（2）隧道长度：XX米；（3）隧道埋深：XX米；（4）隧道地质条件：XX；（5）隧道断面形式：XX。

2. 隧道排水系统设计（1）排水系统布置：采用洞内排水、洞外排水相结合的方式；（2）排水量：根据隧道地质条件和设计规范确定；（3）排水设备：选用高效、可靠的排水设备，如潜水泵、排水管道等。

三、施工方案1. 洞内排水（1）施工方法：采用中心水沟、横向排水管、纵向排水盲管等排水设施，形成排水系统；（2）施工顺序：先施工中心水沟，再施工横向排水管，最后施工纵向排水盲管；（3）施工质量要求：排水设施施工要符合设计要求，确保排水畅通。

2. 洞外排水（1）施工方法：采用明沟、暗沟、排水管道等排水设施，形成排水系统；（2）施工顺序：先施工明沟，再施工暗沟，最后施工排水管道；（3）施工质量要求：排水设施施工要符合设计要求，确保排水畅通。

3. 防水措施（1）施工缝、沉降缝防水：采用防水涂料、防水板等防水材料进行防水处理；（2）衬砌结构防水：采用自防水混凝土、防水砂浆等自防水材料；（3）围岩防水：采用注浆、锚杆等围岩加固措施。

四、施工保障措施1. 人员配置：合理配置施工人员，确保施工进度和质量；2. 施工设备：选用高效、可靠的施工设备，确保施工顺利进行；3. 施工材料：选用优质、合格的施工材料，确保施工质量；4. 施工安全：加强施工现场安全管理，防止安全事故发生；5. 施工环境：保护施工现场环境，减少施工对环境的影响。

隧道工程反坡排水方案5.5.1设计思路（1）F2断层反坡排水，采用机械接力排水，设置1级固定泵站为接力站，使用由掌子面水泵通过水管泵送至1级固定泵站，再有1级固定泵站通过水管泵送至洞外的接力方式排水；考虑2倍排水安全系数，若泵送扬程受限、排水效果差，再加设临时泵站及水泵和1级固定泵站形成二级接力排水。

（2）工作水泵按每组使用1台、备用1台配备，每台水泵设置单独配电箱，根据隧道涌水量适当开关工作水泵。

（3）排水设专业排水班组进行管理和操作。

（4）排水设置“双系统、双回路供电”，固定泵站安装专用变压器及备用发电机。

5.5.2斜井施工期排水方案图纸设计F2断层最大涌水量为5597.98m ³/d ，保证安全前提，考虑2倍系数，涌水量按11197m ³/d （467m ³/h ）计算，考虑水头损失需要总扬程144.95m ，斜井每100m 长度需要扬程为16.6m 。

1、理论计算排水管（1）根据1#斜井的涌水状况和出现隧道突发涌水的情况，斜井最大排水量11196 m ³/d ，反坡最大涌水0.13m ³/s 。

采用钢管作为所有泵站的排水管，正常排水时，取流速为1.5m/s 。

应急排水时，流速一般取2.0-3.0 m/s ，计算中取2.5m/s 。

抽水钢管直径d 的选取应满足考虑一定的富裕系数的隧道昼夜涌水量，同时结合技术和经济等方面。

pV Q d π/4=式中：Q ——管流量m ³/sVp ——管道允许流速m/s ，取1.5m/s 。

采用上式，在正常排水时，正常流速取1.5m/s 时，d1=332mm ；考虑应急排水时，考虑最大流量，取2.5m/s 时，d2=257.3mm 。

根据验算可以选取布置内径D 为200mm 钢管2根，其中1根备用,1根常用。

（mm）排水排数（排）1 100 4 管径太小，排数太多，不利于水泵配置舍弃2 1503 排数多，不经济舍弃3 200 2 经济，利用率高考虑4 250 2 不经济舍弃5 300 2 管径太大不利于施工舍弃（2）计算扬程配备水泵则需考虑抽水高差和水头损失，实际需要扬程H=H1+H2，式中：H1为斜井排水高程，H2为水流摩擦产生的水头损失。

隧道内排水施工方案一、工程概况与需求分析本工程涉及某隧道内的排水系统施工。

隧道位于山区，地势较为陡峭，雨水充沛，为确保隧道安全畅通，必须建立有效的排水系统。

经过对隧道地质、气候等因素的综合分析，确定本次施工的主要目标是建立稳定、高效的排水系统，以满足隧道在雨季排水需求，同时确保隧道结构安全和使用寿命。

二、排水方式选择与确定经过对隧道实际情况的考察和对比分析，确定采用重力流和泵排相结合的排水方式。

隧道低洼处设置集水坑，通过重力流将积水引入集水坑，再利用潜水泵将水抽出隧道外排放。

这种方式既能利用重力自然排水，减轻排水系统负担，又能在必要时通过泵排方式快速排出积水。

三、排水系统设计布局排水系统包括进水口、排水沟、集水坑、排水管道及排放口等部分。

进水口设置在隧道两侧，通过排水沟将雨水引入集水坑。

集水坑设置在隧道低洼处，通过排水管道将积水引出隧道，并通过排放口排放至外部。

整个排水系统布局合理，能够满足排水需求。

四、材料选择与设备采购排水沟采用耐腐蚀、耐磨损的混凝土材料制作，集水坑和排水管道采用高强度的HDPE材料。

潜水泵选用高效、低噪音、耐腐蚀的型号，确保在恶劣环境下能够稳定运行。

所有材料和设备均符合国家相关标准，采购过程中严格把控质量关。

五、施工流程与操作规范清理隧道内的杂物和积水，为施工做好准备。

按照设计图纸定位进水口、排水沟、集水坑等位置。

进行排水沟和集水坑的开挖，注意保护隧道结构安全。

安装排水管道和潜水泵，确保连接牢固、密封可靠。

对整个排水系统进行调试，确保正常运行。

施工过程中严格遵守操作规程和安全规范，确保施工质量和人员安全。

六、监测系统建立与维护建立排水系统的监测系统，包括水位监测、流量监测等。

实时监测排水系统的运行情况，及时发现并处理异常情况。

同时，定期对排水系统进行维护保养，清理排水沟、集水坑等处的杂物，确保排水系统的畅通。

七、应急预案与安全措施制定详细的应急预案，包括突发降雨、设备故障等情况的应对措施。

目录1编制依据 (1)2编制原则 (1)3工程概况 (2)3.1设计概况 (2)3.2地质情况 (3)3.3.工期情况 (4)3.4#斜井最大涌水量确定 (4)4排水方案 (4)4.1 一号斜井排水总体方案 (5)4.2 排水分步方案 (5)4.3辅助洞室大小确定 (7)4.4抽数设备配置方案 (8)5抽排水电力、管路系统设计 (9)5.1排水管路设计 (9)5.2排水电力设计 (10)6在洞外增加防水、防汛及防山洪措施 (11)7各项管理措施 (11)7.1组织管理保证 (11)7.2安全技术保障措施 (12)8涌水应急 (13)9设备管理 (13)10日常保养及维（修）护 (14)11注意事项 (15)12计算书及相关图纸 (16)一号斜井抽排水专项施工方案1编制依据（1）《铁路隧道工程施工技术指南》(TZ204-2008)（2）《给水排水工程快速设计手册》（3）《铁路隧道辅助坑道技术规范》(TB10109-95)（4）《改建铁路成都至昆明线峨眉至米易段扩能工程施工图（EMZQ-9）DK356+287.5小相岭隧道设计图》（成昆峨米施隧-26第1～4册）（5）当地的水文、气象及本项目的地质资料（6）业主对本合同段工程的质量和工期要求（7）我公司拥有的科技成果、工法成果、管理水平、现有的技术装备力量和多年积累的类似施工经验2编制原则（1）遵循招标文件条款的原则，积极响应招标文件的各项条款及要求。

（2）在认真、全面理解设计文件的基础上，使施工技术先进，施工方案可行，重信誉守合同，坚持“科学组织、合理投入、优质安全、快速高效、不留后患”的指导思想。

（3）严格执行施工过程中涉及的相关规范、规程和技术标准。

（4）贯彻执行国家和当地政府的方针政策、遵守法律法规、尊重当地的民风民俗。

（5）重视生态环境保护，在施工期间及竣工通车后严禁水土流失，不破坏当地环境。

3工程概况3.1设计概况（1）工程概况本标段起讫里程：DK345+151.69～DK367+182.79，全长22.031km。

随着我国交通建设的快速发展，隧道工程在公路、铁路等交通领域发挥着越来越重要的作用。

然而，由于地质条件复杂，隧道排水问题成为制约隧道工程质量和安全的关键因素。

为提高隧道排水治理效果，确保隧道安全运营，特制定本施工方案。

二、施工目标1. 消除隧道内积水，确保隧道内无积水现象。

2. 防止地下水侵入隧道，降低隧道内湿度。

3. 保证隧道排水系统畅通，提高隧道排水效率。

4. 确保隧道排水治理工程质量和安全。

三、施工方法1. 隧道排水系统改造（1）在隧道内增设排水沟、排水井、集水坑等设施，形成完善的排水系统。

（2）对原有排水设施进行修复、加固，提高其排水能力。

（3）对隧道衬砌进行防水处理，降低地下水侵入隧道。

2. 隧道内积水排除（1）利用水泵、排水管道等设备，将隧道内积水及时排除。

（2）对隧道内排水沟、排水井进行清淤、疏通，确保排水畅通。

3. 隧道排水监测（1）在隧道内设置水位监测仪、流量计等设备，实时监测隧道内水位和排水流量。

（2）对监测数据进行分析，及时发现问题并采取措施。

四、施工步骤1. 施工准备（1）编制施工组织设计，明确施工方案、施工工艺、质量控制要点等。

（2）组织施工人员、设备、材料进场，进行技术交底。

2. 隧道排水系统改造（1）开挖排水沟、排水井、集水坑等设施，确保施工质量。

（2）安装排水管道、水泵等设备，确保排水系统畅通。

3. 隧道内积水排除（1）利用水泵、排水管道等设备，将隧道内积水排除。

（2）对隧道内排水沟、排水井进行清淤、疏通。

4. 隧道排水监测（1）安装水位监测仪、流量计等设备，实时监测隧道内水位和排水流量。

（2）对监测数据进行分析，及时发现问题并采取措施。

5. 施工验收（1）对隧道排水系统改造、积水排除、排水监测等工作进行验收。

（2）确保隧道排水治理工程质量和安全。

五、施工保障措施1. 严格施工管理，确保施工质量。

2. 加强施工人员培训，提高施工技能。

3. 优化施工方案，确保施工进度。

电力隧道施工排水方案电力隧道施工排水方案随着电力工程的发展，电力隧道也成为了重要的基础设施之一。

为了确保电力隧道施工的顺利进行以及隧道内的安全运行，排水方案是至关重要的。

以下是针对电力隧道施工的排水方案：1. 设计合理的排水系统：在电力隧道的设计中，应合理设置排水系统。

一般情况下，可以采用边沟、集水坑和排水管道相结合的方式进行排水。

边沟负责收集隧道周边的降水，并引流到集水坑中。

集水坑再通过排水管道将水排出隧道。

2. 设置合适的排水口：在电力隧道的施工中，应根据隧道的坡度和地形条件，设置合适的排水口。

排水口应位于隧道的最低点，以确保水可以顺利排出。

排水口应具备足够的直径和流量处理能力，以应对大雨等突发情况。

3. 排水管道保护：排水管道是排水系统的核心组成部分，应予以重视和保护。

在施工过程中，应注意避免对排水管道的损坏，如机械施工时防止切割、碰撞等。

同时，排水管道应进行密封处理，以防止渗水和泄露。

4. 雨水排放处理：电力隧道周边的雨水需要经过处理后才能排放到环境中。

处理方式可以根据实际情况选择，如通过沉淀池、格栅过滤器等设备对雨水进行过滤和分离，再将处理后的雨水排放到合适的地方。

5. 定期检查和维护：一旦排水系统建立并投入使用，应定期进行检查和维护。

检查内容包括排水口的通畅情况、排水管道的损坏情况以及排水设备的工作状态等。

如有发现问题，应及时修复和更换，以保证排水系统的正常运行。

综上所述，电力隧道施工的排水方案应从设计、施工到维护全过程进行合理规划和管理。

只有保证排水系统的畅通和健康运行，才能确保电力隧道的安全和可靠运行。

隧道渗水（开挖、初支后）及反坡排水施工措施
一、隧道渗水排水施工措施
以排为主，防、排截、堵相结合。

A 、在涌水、突水段或隧道开挖后围岩表面裂隙现状出水及面状渗水时，应采取“以疏为主”的原则，避免封堵、改变其流通通道，并根据通道与隧道开挖断面的位置关系及股水量，采用不小于其流量的ＰＶＣ管（外套钢管），沿隧道开挖线外缘分别连通被截断的进、出水口，并做好关口连接点的密封，连接管与隧道初期支护外缘间应有不小于５ｃｍ的喷混层。

当水流通道断面过大时，应先钻引水孔泻压。

B 、初喷完成后，若还有渗漏水段，采用"埋管引排"的原则,将股水通过引排管采用PV
C 管或透水盲管。

可适当加设PVC 管或透水盲管排水。

详见图１。

１　
二、反坡排水施工措施
采用临时集水坑
隧道排水主要为隧道渗水，同时考虑到施工用水。

隧道内临时积水坑设在洞内右侧，每隔５0米设置一处。

临时积水坑的容量按该段15min的汇水量加上施工用水量合计确定，一般集水坑尺寸为：4m（长）×2.5m（宽）×1.０m（深），容量1０m3。

再由水泵由临时集水坑通过水管将水抽至洞外。

隧道排水施工方案隧道排水施工方案是指在隧道施工过程中对排水设施进行设计、安装和调试的方案。

隧道排水施工方案的主要目的是保证隧道工地的排水系统正常运行，确保施工工地的排水畅通，防止地质灾害和水患发生，保障施工安全。

一、方案概述本施工方案的主要内容是对隧道施工过程中的排水设施进行设计、安装和调试。

施工方案应按照设计要求进行，确保排水系统的正常运行。

二、施工场地排水设施1. 设计施工设备：根据施工现场的实际情况，选择合适的排水设备，如排水泵、水位控制器等。

2. 排水管道：根据设计要求，在施工过程中进行排水管道的敷设，保证排水畅通。

3. 排水井：根据需要设置排水井，确保排水系统的正常运行。

三、施工方法和步骤1. 施工前期准备工作：包括现场勘察、测量、材料准备等。

2. 排水设计：根据地质条件、水文情况、施工要求等，进行排水设施设计。

3. 排水设施安装：根据设计要求，安装排水设备和管道，并进行固定和连接。

4. 排水设施调试：进行排水设施的试运行和调试，确保设施正常运行。

5. 施工完工验收：对排水设施进行检查和验收，确保设计要求和施工质量。

四、施工安全措施1. 做好施工现场的安全防护工作，设置安全警示标识，保障施工人员的安全。

2. 排水设备和管道安装时，严格按照相关规范和安全要求进行操作，确保施工质量和施工安全。

3. 在施工过程中，及时检查排水设备的运行情况，发现问题及时进行维修和处理。

五、施工计划和时间安排根据隧道施工的进度和要求，制定合理的施工计划，并严格按照计划进行施工。

尽量减少施工时间，保证施工进度。

六、环境保护措施1. 严禁对附近的水源和环境造成污染，采取合理的措施加强防污染控制。

2. 施工过程中，要认真做好施工区域的清理工作，及时清除工地垃圾和废料，保持施工区域的整洁。

七、施工后期维护1. 施工完工后，要对排水设备和管道进行定期维护，确保设施的正常运行。

2. 对排水设施的运行情况进行监测和检查，发现问题及时处理，并做好相应的记录。
