供热燃气热水锅炉选型方案说明一、背景介绍二、需求分析1.供热负荷：通过计算所需供热面积、环境温度和热负荷系数，确定供热负荷。
2.设备性能：需要考虑到锅炉的额定功率、效率、热损失和燃气消耗等指标。
3.运行稳定性：选购具备良好的运行稳定性和可靠性的热水锅炉设备。
4.安全性：燃气热水锅炉的安全性很重要，需要确保设备采用可靠的安全控制系统和防护措施。
5.经济性：需要综合考虑设备的价格、使用寿命、维修保养费用以及燃气消耗等经济性指标。
三、选型方案在满足上述需求的基础上，以下是供热燃气热水锅炉的选型方案说明：1.确定供热负荷：根据建筑物的供热面积、使用环境和热负荷系数等参数，计算出所需的供热能力，以确定设备的额定功率。
2.设备性能：选择具备高效率、低热损失和低燃气消耗的热水锅炉。
可以通过比较不同型号的锅炉的热效率和额定功率来评价其能效水平。
3.运行稳定性：选择具备稳定运行、低故障率和长寿命的热水锅炉。
可以通过查看设备的技术参数和产品说明书来评估其运行稳定性。
4.安全性：确保设备具备可靠的安全控制系统和防护措施，如超温保护、燃气泄漏报警和防火等功能。
可以通过查阅产品说明书以及了解制造商的信誉和售后服务来评估设备的安全性。
5.经济性：综合考虑设备的价格、使用寿命、维修保养费用以及燃气消耗等经济性指标。
对于成本较高但具备较高能效的设备，可以通过计算其运行成本和节能效益来评估其经济性。
四、选型方案的可行性和优劣性评价1.可行性评价：选型方案能够满足供热负荷要求，并具备所需的设备性能、运行稳定性、安全性和经济性指标。
通过对各项指标的评估，确认选型方案是可行的。
2.优劣性评价：对比不同的选型方案，综合考虑其设备性能、运行稳定性、安全性和经济性等方面的优劣之后，选择最合适的方案。
可以使用决策矩阵或其他评估方法，来评价各个方案的优劣程度。
综上所述，供热燃气热水锅炉的选型方案需要综合考虑供热负荷、设备性能、运行稳定性、安全性和经济性等多个因素。

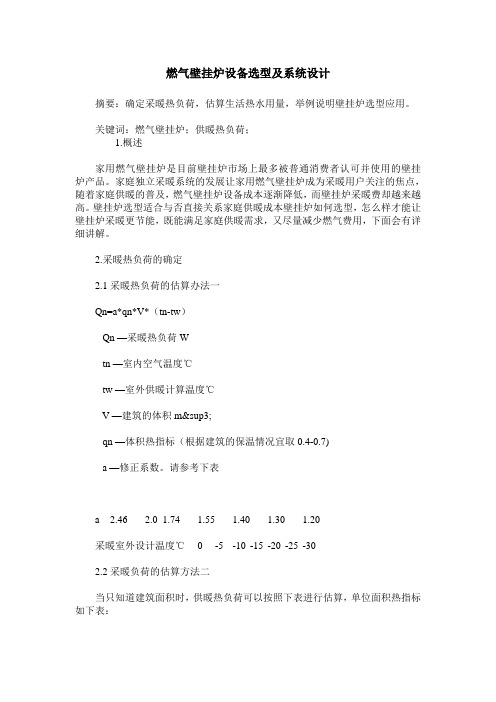

燃气壁挂炉设备选型及系统设计摘要：确定采暖热负荷，估算生活热水用量，举例说明壁挂炉选型应用。
关键词：燃气壁挂炉；供暖热负荷；1.概述家用燃气壁挂炉是目前壁挂炉市场上最多被普通消费者认可并使用的壁挂炉产品。
家庭独立采暖系统的发展让家用燃气壁挂炉成为采暖用户关注的焦点，随着家庭供暖的普及，燃气壁挂炉设备成本逐渐降低，而壁挂炉采暖费却越来越高。
壁挂炉选型适合与否直接关系家庭供暖成本壁挂炉如何选型，怎么样才能让壁挂炉采暖更节能，既能满足家庭供暖需求，又尽量减少燃气费用，下面会有详细讲解。
2.采暖热负荷的确定2.1采暖热负荷的估算办法一Qn=a*qn*V*（tn-tw）_ Qn —采暖热负荷W_ tn —室内空气温度℃_ tw —室外供暖计算温度℃_ V —建筑的体积m³_ qn —体积热指标（根据建筑的保温情况宜取0.4-0.7)_ a —修正系数。
请参考下表a 2.46 2.0 1.74 1.55 1.40 1.30 1.20采暖室外设计温度℃0 -5 -10 -15 -20 -25 -302.2采暖负荷的估算方法二当只知道建筑面积时，供暖热负荷可以按照下表进行估算，单位面积热指标如下表：建筑物类别热负荷w/m2一、二层别墅100 - 125影剧院 79 - 150食堂、餐厅110 - 140单层住宅80 - 105商店65 - 75图书馆 45 - 75旅馆60 - 80办公室 60 - 90节能住宅35 - 55住宅45 - 80注：1、总建筑面积大、外围结构热工性能好、窗户较小，可采用小指标；反之用大指标；2、以上指标供参考，详细数据需从设计部门或开发商处取得。
3、考虑的到房屋的保温性、采暖的普及度等，南方地区的建筑热指标不一定比北方低4、多估算10%的热负荷值对今后系统安全可靠很有好处3.生活热水选型3.1生活热水负荷热水用量参考下表：龙头普通淋浴高档淋浴普通浴缸高级浴缸5 L/min 8 L/min 13 L/min 15 L/min 25 L/min若遇其他情况的用水点，请按照下面公式计算：Q = C×m× t − tQ —加热功率kWC —常数0.07m —热水流量L/mintr—热水温度℃tl—冷水温度℃3.2生活热水选型3.2.1容积确定(1)、计算最大连续使用时间段的用水量Q其中：q——设定贮水温度，卫生器具的一次热水用量（L/次）；m——同一种卫生器具的同时使用个数；n——每一个卫生器具的连续使用次数。

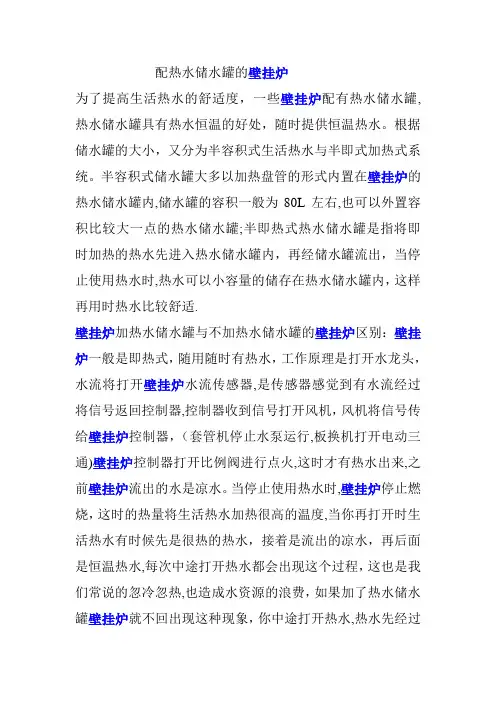

配热水储水罐的壁挂炉为了提高生活热水的舒适度，一些壁挂炉配有热水储水罐,热水储水罐具有热水恒温的好处，随时提供恒温热水。
根据储水罐的大小，又分为半容积式生活热水与半即式加热式系统。
半容积式储水罐大多以加热盘管的形式内置在壁挂炉的热水储水罐内,储水罐的容积一般为80L左右,也可以外置容积比较大一点的热水储水罐;半即热式热水储水罐是指将即时加热的热水先进入热水储水罐内，再经储水罐流出，当停止使用热水时,热水可以小容量的储存在热水储水罐内，这样再用时热水比较舒适.壁挂炉加热水储水罐与不加热水储水罐的壁挂炉区别：壁挂炉一般是即热式，随用随时有热水，工作原理是打开水龙头，水流将打开壁挂炉水流传感器,是传感器感觉到有水流经过将信号返回控制器,控制器收到信号打开风机，风机将信号传给壁挂炉控制器，（套管机停止水泵运行,板换机打开电动三通)壁挂炉控制器打开比例阀进行点火,这时才有热水出来,之前壁挂炉流出的水是凉水。
当停止使用热水时,壁挂炉停止燃烧，这时的热量将生活热水加热很高的温度,当你再打开时生活热水有时候先是很热的热水，接着是流出的凉水，再后面是恒温热水,每次中途打开热水都会出现这个过程，这也是我们常说的忽冷忽热,也造成水资源的浪费，如果加了热水储水罐壁挂炉就不回出现这种现象，你中途打开热水,热水先经过热水储水罐，储水罐里面的水混合后流出，你感觉到的水温变化在上下一度左右，一般不会有感觉，所以比较舒适.壁挂炉加热水储水罐也有不利之处：一方面是加了热水储水罐增加了成本,更重要的是热水储水罐里面长期储水容易产生军团菌,水也会变味,因此我们常说有利也有一弊,随着科学的发展，我们都期望壁挂炉有更好的进步,让我们的生活更舒适。
内容简介:壁挂炉加了储水罐是生活热水的舒适度很好,壁挂炉加储水罐与不加储水罐的很大区别,储水罐将来的发展趋势，储水罐的利弊之区别。
关键字：壁挂炉燃气壁挂炉壁挂炉十大品牌配热水储水罐的壁挂炉。

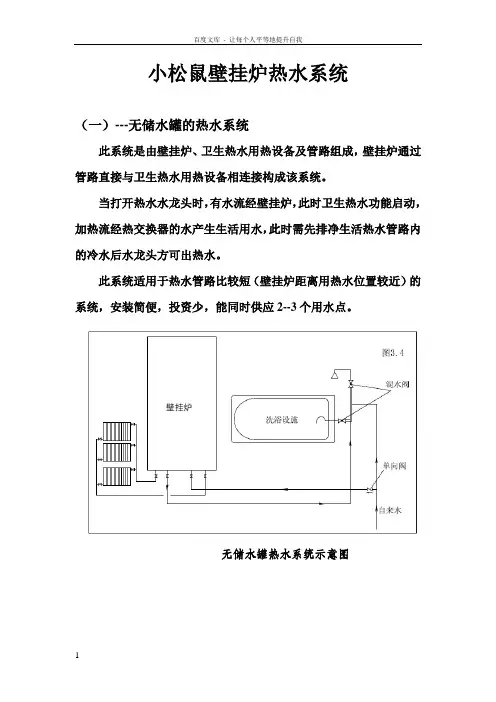

小松鼠壁挂炉热水系统
（一）---无储水罐的热水系统
此系统是由壁挂炉、卫生热水用热设备及管路组成，壁挂炉通过管路直接与卫生热水用热设备相连接构成该系统。
当打开热水水龙头时，有水流经壁挂炉，此时卫生热水功能启动，加热流经热交换器的水产生生活用水，此时需先排净生活热水管路内的冷水后水龙头方可出热水。
此系统适用于热水管路比较短（壁挂炉距离用热水位置较近）的系统，安装简便，投资少，能同时供应2--3个用水点。
无储水罐热水系统示意图
（二）---带储水罐的热水系统
此系统由壁挂炉、外置热水循环泵、容积式储水罐、管路、卫生热水用水设备组成，并相互连接组成功能完善的卫生热水系统。
工作原理：
当有热水需求是，管路中水流流动，壁挂炉的水流开关感应有水流过，启动卫生热水功能，为用户供应生活热水。
容积式的储水器配有温度传感器，自动监测储水器内部的水温，当水温低于设定的温度时，温度传感器给水泵信号，驱动水泵运行，管路内部水流流动，家用锅炉的热水功能启动，将储水罐和管路内部和管路上水温的恒定，保证了实时热水供应功能。
此系统增加了热水循环泵，特别是用于热水管路长的系统，可及时供应热水；增加了储水器，能同时供应3-5个用水点，而且水温变动小，使用起来更加便捷。
注意：此热水系统必须安装预热水泵。
带储水罐热水系统示意图。

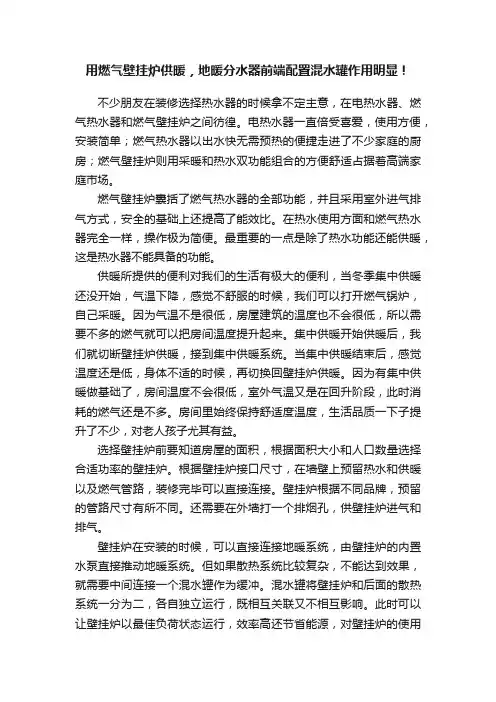

用燃气壁挂炉供暖，地暖分水器前端配置混水罐作用明显！不少朋友在装修选择热水器的时候拿不定主意，在电热水器、燃气热水器和燃气壁挂炉之间彷徨。
电热水器一直倍受喜爱，使用方便，安装简单；燃气热水器以出水快无需预热的便捷走进了不少家庭的厨房；燃气壁挂炉则用采暖和热水双功能组合的方便舒适占据着高端家庭市场。
燃气壁挂炉囊括了燃气热水器的全部功能，并且采用室外进气排气方式，安全的基础上还提高了能效比。
在热水使用方面和燃气热水器完全一样，操作极为简便。
最重要的一点是除了热水功能还能供暖，这是热水器不能具备的功能。
供暖所提供的便利对我们的生活有极大的便利，当冬季集中供暖还没开始，气温下降，感觉不舒服的时候，我们可以打开燃气锅炉，自己采暖。
因为气温不是很低，房屋建筑的温度也不会很低，所以需要不多的燃气就可以把房间温度提升起来。
集中供暖开始供暖后，我们就切断壁挂炉供暖，接到集中供暖系统。
当集中供暖结束后，感觉温度还是低，身体不适的时候，再切换回壁挂炉供暖。
因为有集中供暖做基础了，房间温度不会很低，室外气温又是在回升阶段，此时消耗的燃气还是不多。
房间里始终保持舒适度温度，生活品质一下子提升了不少，对老人孩子尤其有益。
选择壁挂炉前要知道房屋的面积，根据面积大小和人口数量选择合适功率的壁挂炉。
根据壁挂炉接口尺寸，在墙壁上预留热水和供暖以及燃气管路，装修完毕可以直接连接。
壁挂炉根据不同品牌，预留的管路尺寸有所不同。
还需要在外墙打一个排烟孔，供壁挂炉进气和排气。
壁挂炉在安装的时候，可以直接连接地暖系统，由壁挂炉的内置水泵直接推动地暖系统。
但如果散热系统比较复杂，不能达到效果，就需要中间连接一个混水罐作为缓冲。
混水罐将壁挂炉和后面的散热系统一分为二，各自独立运行，既相互关联又不相互影响。
此时可以让壁挂炉以最佳负荷状态运行，效率高还节省能源，对壁挂炉的使用寿命还有好处。
混水罐的左侧为一次循环系统，壁挂炉只是加热混水罐里的水，混水罐的水温达到设定温度，壁挂炉就停止运行。
壁挂炉系统设计原理图集艾欧史密斯（中国）热水器有限公司全国统一24小时服务热线：http：//目录说明 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4No table of contents entries found.采暖系统方案：散热片双管并联采暖系统经济标准型- - - - - - - - - - - - - - - - - - - 5散热片双管并联采暖系统节能舒适型- - - - - - - - - - - - - - - - - - - 6散热片分集水器式（章魚式）采暖系统经济标准型- - - - - - - - - - - - - 7散热片分集水器式（章魚式）采暖系统节能舒适型- - - - - - - - - - - - - 8散热片分集水器式（章魚式）采暖系统豪华智能型-- - - - - - - - - - - - 9地暖系统小户室简约型- - - - - - - - - - - - - - - - - - - - - - - - - 10地暖系统节能标准型- - - - - - - - - - - - - - - - - - - - - - - - - - 11地暖系统智能节能型- - - - - - - - - - - - - - - - - - - - - - - - - - 12地暖+散热片混水中心混合式采暖系统- - - - - - - - - - - - - - - - - - 13地暖+低温散热片恒温混合式采暖系统- - - - - - - - - - - - - - - - - - - 14地暖混水罐别墅类采暖系统- - - - - - - - - - - - - - - - - - - - - - - 15地暖混水罐恒温壁挂炉联动控制别墅采暖系统- - - - - - - - - - - - - - - 16地暖混水罐大户型同层类采暖系统- - - - - - - - - - - - - - - - - - - - 17地暖+散热片混水罐别墅类混合采暖系统- - - - - -- - - - - - - - - - - - 18壁挂炉模块化泵送中心混合采暖系统- - - - - - - - - - - - - - - - - - - 19壁挂炉模块化混水罐地暖采暖系统- - - - - - - - - - - - - - - - - - - - 20 壁挂炉模块化混水罐混合采暖系统- - - - - - - - - - - - - - - - - - - - 21 中央空调+壁挂炉联机系统-1 - - - - - - - - - - - - - - - - - - - - - - 22 中央空调+壁挂炉联机系统-2 - - - - - - - - - - - - - - - - - - - - - - 23 中央空调+壁挂炉联机系统-3 - - - - - - - - - - - - - - - - - - - - - - 24 集中供暖+壁挂炉联机系统-1 - - - - - - - - - - - - - - - - - - - - - - 25 集中供暖+壁挂炉联机系统-2 - - - - - - - - - - - - - - - - - - - - - - 26 生活热水系统方案：壁挂炉热水直供循环系统 - - - - - - - - - - - - - - - - - - - - - - - - 27 壁挂炉+节能型电壁挂热水系统 - - - - - - - - - - - - - - - - - - - - - -28 壁挂炉+换热水箱热水循环系统 - - - - - - - - - - - - - - - - - - - - - -29 壁挂炉+燃气落地炉热水循环系统 - - - - - - - - - - - - - - - - - - - - 30 壁挂炉+承压式太阳能热水循环系统 - - - - - - - - - - - - - - - - - - - -31 全屋水系统集成示意图 - - - - - - - - - - - - - - - - - - - - - - - - - 32说明本图集供壁挂炉从业人员学习了解壁挂炉系统应用原理及结构组成，指导设计人员规范系统设计提供原理参考。

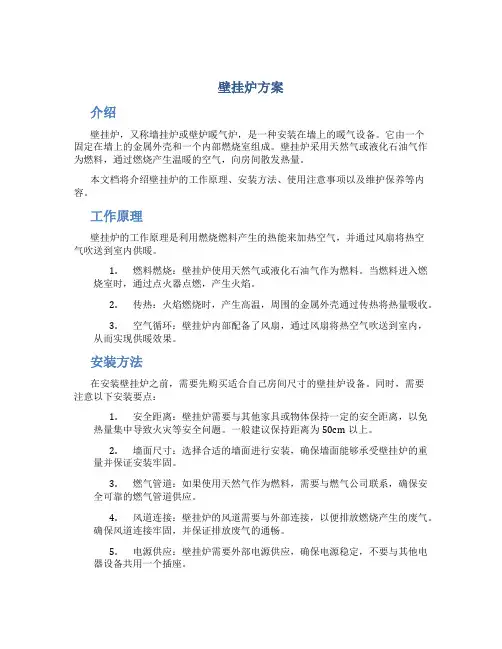

壁挂炉方案介绍壁挂炉，又称墙挂炉或壁炉暖气炉，是一种安装在墙上的暖气设备。
它由一个固定在墙上的金属外壳和一个内部燃烧室组成。
壁挂炉采用天然气或液化石油气作为燃料，通过燃烧产生温暖的空气，向房间散发热量。
本文档将介绍壁挂炉的工作原理、安装方法、使用注意事项以及维护保养等内容。
工作原理壁挂炉的工作原理是利用燃烧燃料产生的热能来加热空气，并通过风扇将热空气吹送到室内供暖。
1.燃料燃烧：壁挂炉使用天然气或液化石油气作为燃料。
当燃料进入燃烧室时，通过点火器点燃，产生火焰。
2.传热：火焰燃烧时，产生高温，周围的金属外壳通过传热将热量吸收。
3.空气循环：壁挂炉内部配备了风扇，通过风扇将热空气吹送到室内，从而实现供暖效果。
安装方法在安装壁挂炉之前，需要先购买适合自己房间尺寸的壁挂炉设备。
同时，需要注意以下安装要点：1.安全距离：壁挂炉需要与其他家具或物体保持一定的安全距离，以免热量集中导致火灾等安全问题。
一般建议保持距离为50cm以上。
2.墙面尺寸：选择合适的墙面进行安装，确保墙面能够承受壁挂炉的重量并保证安装牢固。
3.燃气管道：如果使用天然气作为燃料，需要与燃气公司联系，确保安全可靠的燃气管道供应。
4.风道连接：壁挂炉的风道需要与外部连接，以便排放燃烧产生的废气。
确保风道连接牢固，并保证排放废气的通畅。
5.电源供应：壁挂炉需要外部电源供应，确保电源稳定，不要与其他电器设备共用一个插座。
6.专业安装：为了确保安装质量和安全性，建议请专业的煤气工程师进行安装。
使用注意事项使用壁挂炉时，需要注意以下事项以确保安全使用：1.加热温度控制：壁挂炉通常有温度调节功能，可以根据需要调节室内温度。
建议在合适的温度范围内使用，避免过度加热。
2.室内通风：使用壁挂炉时，需要保持室内的通风良好，以便排放燃烧产生的废气。
3.安全阀保护：壁挂炉内部通常配备了安全阀，在出现异常情况时可以自动关闭燃气供应，确保安全。
4.定期检查：定期检查壁挂炉的燃烧室和风道等部件，以确保正常工作和安全使用。
