大道至简，图解大型互联网数据中心典型模型原创2016-04-08腾讯数据中心ensoli数据中心本质上是数学和逻辑的组合，分析模块化数据中心的颗粒度可以归纳演绎出其典型模型，本文介绍一些大型互联网数据中心的典型案例，正是为了做此方面的分析。

大型互联网公司数据中心建筑布局图一是谷歌数据中心的典型布局，从空中俯视看到的庞大体量和氤氲升腾的水汽，让人立马联想到现代化的超级信息处理工厂，或在海上全力巡航的超级信息航母。

谷歌的数据中心建筑结构极其精简，主体机房为宽而矮的单层仓储式厂房建筑结构，船体的中后两舱为两个长宽形主体机房模块，船头为机房配套的功能区域(如安保办公、拆包卸货、备品备件间等)；船体左侧为模块化变配电及柴发区域，船体右侧是模块化制冷及散热储水区域，水电分区，左右两翼像巡洋舰和护卫舰等保障航空母舰的稳定安全运行。

图一谷歌数据中心俯视图图二为其主平面布局图。

北侧为水，南侧为电，中间为机房模块，约2万平米的中间主机房区可以支持约8到10万台服务器，左右两侧为网络间以及办公支持区。

白地板区域分为南北共四个大机房房间，每个房间可以支持约2万到2.5万台服务器，每个机房模块内约30纵列，每列约25到30个IT机柜，每个大房间可以部署约750到900个机柜，约1万KVA的电力，整个建筑约4万KVA总用电。

图二谷歌数据中心平图布局图图三是facebook在瑞典的模块化数据中心效果图，该建筑也是仓储式大厂房结构，左右两栋数据中心大楼内共建设了1#-4#四个大房间的数据中心模块，两栋建筑之间有一个专用制冷机房，在建筑的两侧也部署了室外集装箱柴发。

此外，在数据中心建筑隔壁，还设有一个用于办公的其它功能的建筑。

图三 facebook模块化机房俯视图图四类似这个数据中心的平面布局（冷机和配电位置稍有变化，但主体框架模块没变），同样左右两侧共四个大机房模块，A/B区南北各两个，大房间的南北两侧为AHU模块，同样和冷热通道一一对应；两个建筑大房间之间为电力模块，以及制冷模块，同样是模块化的设计。

数据中心电信空间和相关布局1 概述数据中心要求专用空间来支持电信基础设施。

电信空间必须被专用于支持电信电缆和设备。

一个数据中心中典型的空间一般包括入口房间、主要分布区域（MDA ）、水平分布区域（HDA ）、区域分布区域（ZDA ）和设备分布区域（EDA ）。

根据数据中心的规模，不是所有这些空间都用在一个结构中。

这些空间的设计应该考虑能够适应进化技术的增长和转变。

这些空间可以是无墙的，也可以有墙的，或者是从其它计算机房空间独立出来的。

区域配线区2 数据中心结构2.1 要素数据中心电信空间包括入口房间、主要分布区域（MDA）、水平分布区域（HDA）、区域分布区域（ZDA）和设备分布区域（EDA）。

入口房间是用于数据中心结构电缆系统和建筑物内部电缆的接口，既是接入运营商又是消费者自有。

这个空间包括接入运营商的分隔硬件和接入运营商的设备。

如果数据中心在一个一般办公用途或除数据中心外还有其它性质空间的建筑物中，入口房间可以位于计算机房外面。

入口房间位于计算机房外面也可以增加安全，因为它避免了接入运营商技师进入计算机房。

数据中心可以有多个入口房间来提供给附加的冗余或用来避免接入运营商的备用电路超过最大的电缆长度。

入口房间通过主要分布区域与计算机房交界。

入口房间可以与主要分布区域相邻或与主要分布区域结合。

主要分布区域包括主要十字连接（MC），它是数据中心结构电缆系统分布区域的中心点。

当设备区域直接从主要分布区域得到服务时，主要分布区域也可能包括水平交叉连接（HC）。

这个空间是在计算机房内的。

在多租客数据中心，为安全起见，主要分布区域可以位于一个专用房间。

每一个数据中心必须至少有一个主要分布区域。

计算机房中心路由器、中心局域网（LAN）开关、中心存储区域网络（SAN）开关和专用的分枝交换（PBX）是经常位于主要分布区域的。

因为这一空间是数据中心电缆基础设施的中心。

接入运营商的备用设备（如：M13多路(复用)器）是经常位于主要分布区域而不是在入口房间，这样可以避免由于电路长度限制而需要第二个入口房间，主要分布区域可以服务于一个数据中心中的一个或多个水平分布区域或设备分布区域，一个或多个电信房间位于计算机房外面用来支持办公空间、操作中心和其它外部支持房间。

什么是数据中心IDC机房,数据中心机房包括哪些设备什么是数据中心IDC机房？数据中心IDC机房（Internet Data Center）是指为网络数据存储、管理、处理和传输等服务而设计和建设的专门场所。

它是企业、组织或机构集中存放、管理和处理大量服务器、网络设备和相关设施的地方。

IDC机房是现代信息技术基础设施的核心部分，也是互联网应用服务的基础平台。

数据中心机房包括哪些设备？1、服务器：服务器是数据中心机房的核心设备，用于存储和处理大量的数据和信息。

根据不同的功能需求，可以有应用服务器、数据服务器、存储服务器等。

2、网络设备：网络设备包括路由器、交换机、防火墙等，用于连接和管理数据中心内外部的网络通信。

它们负责数据的传输和路由控制，确保数据在网络中的流畅传输。

3、存储设备：存储设备用于存储和管理数据中心中的大量数据。

常见的存储设备包括硬盘阵列、网络存储设备（NAS）和存储区域网络（SAN）等。

4、电源设备：电源设备包括UPS（不间断电源系统）、发电机组和配电系统等，保证数据中心机房的持续供电，避免因电源故障而导致的数据丢失或服务中断。

5、空调设备：空调设备用于控制数据中心机房的温度和湿度，保持设备的稳定运行环境。

这对于保障设备的可靠性和稳定性至关重要。

6、安全设备：安全设备包括入侵检测系统、防火墙、摄像监控系统等，保证数据中心机房的安全性，防止未经授权的人员进入或数据遭到恶意攻击。

7、管理软件：管理软件用于对数据中心机房的设备和系统进行监控和管理。

它们能够实时监测设备的运行状态、故障警报和性能数据，提供数据中心的管理和维护支持。

本文档涉及附件：附件一、数据中心IDC机房建设规范附件二、数据中心设备清单附件三、数据中心操作手册本文所涉及的法律名词及注释：1、IDC：Internet Data Center的缩写，即互联网数据中心，专门用于存储、管理、处理和传输网络数据的场所。

2、服务器：用于存储和处理大量数据和信息的计算机设备。

图解互联网数据中心机房2、网络设备：IDC机房的要紧网络设备当然是骨干路由器、核心交换机，通常状况下是使用Cisco设备，而由于成本问题，机房的用户交换机有的时候会使用华为的，有的时候使用D-LINK的，级别较高的电信机房则继续使用Cisco的，当然全套使用Cisco设备的价格是非常昂贵的，但是它能够为用户提供高可靠性的网络接入服务。

下图就是思科的6500系列核心交换机，售价在40万左右：3、IDC安全系统：安全系数高的机房需要使用先进的电子门禁系统，实行出入双向刷卡，严格操纵进出机房的人员，确保互联网数据中心安全可靠。

机房的电子监视系统的布署在机房的设备托管区、机房的各出入口，并进行24小时录像监控，以保证用户设备的安全。

下图就是机房使用的监控摄像头：4、IDC消防系统：为了保护机房的服务器与网络设备，机房的消防系统不能使用液体灭火，而是使用先进的七氟丙烷气体有管网式气体消防系统。

消防探头监控为三层式设计：吊顶上、吊顶下、地板下。

5、IDC空调系统：由于服务器设备发热量较大，因此务必安放在恒低温与通风好的空调环境内，才不可能造成服务器的过热死机，因此所有的机房内都会配备专用的恒温恒湿空调以满足机房环境的要求，数据中心机房由于空间较大，通常使用中央空调机组，否则的话就需要在多个区域分别配备多台恒温恒湿空调，空调系统由专人负责保护。

下图就是中央空调机组，非常“壮观”，而且工作起来噪音较大：此图是大型中央空调机，它体型也比较大，同样的，工作胍粢膊恍。

鞘腔课驴叵低车暮诵模?/P>6、IDC电力系统：由于服务器不能够在任何时刻断电，因此IDC机房的电力系统是比较复杂的，分为供电系统、后备电源系统与发电机系统，这些系统保证了机房的不间断供电：·供电系统：供电系统也就是常规的市电接入，只是为了避免市区电路整改或者故障等问题造成的断电，机房会使用双路市电接入，每一条供电线路来自不一致的市区供电区域，比如一条是市中心供电线路，一条是城北供电线路，这样城北电路整修的时候市中心供电线路会负责机房的电力供应。

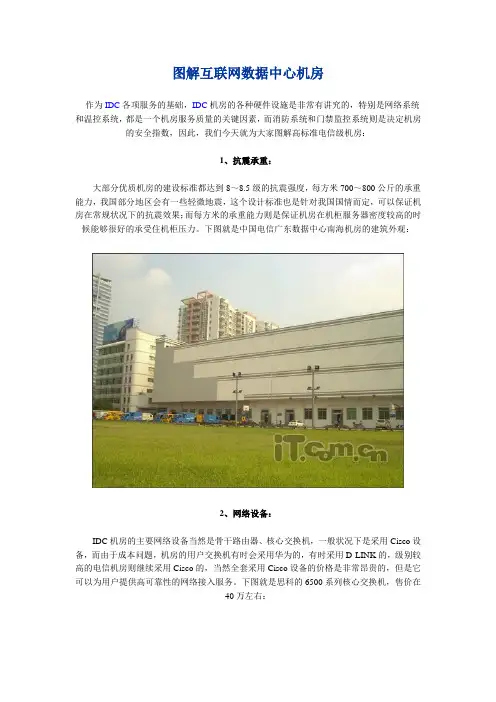

图解互联网数据中心机房作为IDC各项服务的基础，IDC机房的各种硬件设施是非常有讲究的，特别是网络系统和温控系统，都是一个机房服务质量的关键因素，而消防系统和门禁监控系统则是决定机房的安全指数，因此，我们今天就为大家图解高标准电信级机房：1、抗震承重：大部分优质机房的建设标准都达到8～8.5级的抗震强度，每方米700～800公斤的承重能力，我国部分地区会有一些轻微地震，这个设计标准也是针对我国国情而定，可以保证机房在常规状况下的抗震效果；而每方米的承重能力则是保证机房在机柜服务器密度较高的时候能够很好的承受住机柜压力。

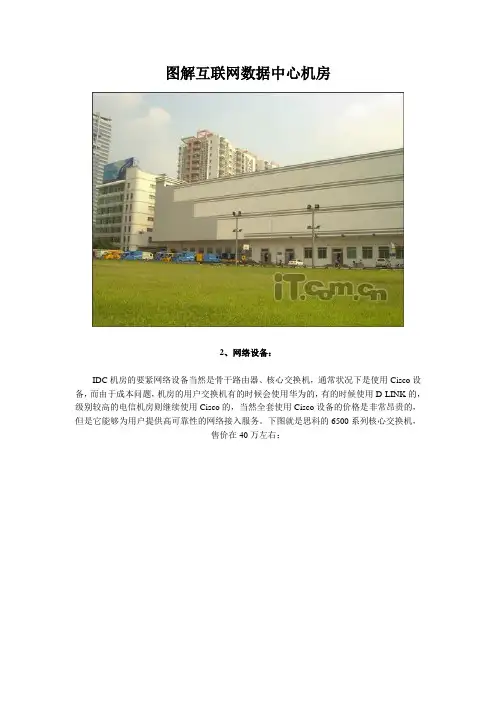

下图就是中国电信广东数据中心南海机房的建筑外观：2、网络设备：IDC机房的主要网络设备当然是骨干路由器、核心交换机，一般状况下是采用Cisco设备，而由于成本问题，机房的用户交换机有时会采用华为的，有时采用D-LINK的，级别较高的电信机房则继续采用Cisco的，当然全套采用Cisco设备的价格是非常昂贵的，但是它可以为用户提供高可靠性的网络接入服务。

下图就是思科的6500系列核心交换机，售价在40万左右：3、IDC安全系统：安全系数高的机房需要采用先进的电子门禁系统，实行出入双向刷卡，严格控制进出机房的人员，确保互联网数据中心安全可靠。

机房的电子监视系统的布署在机房的设备托管区、机房的各出入口，并进行24小时录像监控，以保证用户设备的安全。

下图就是机房采用的监控摄像头：4、IDC消防系统：为了保护机房的服务器和网络设备，机房的消防系统不能采用液体灭火，而是采用先进的七氟丙烷气体有管网式气体消防系统。

消防探头监控为三层式设计：吊顶上、吊顶下、地板下。

5、IDC空调系统：由于服务器设备发热量较大，因此必须安放在恒低温和通风好的空调环境内，才不会造成服务器的过热死机，因此所有的机房内都会配备专用的恒温恒湿空调以满足机房环境的要求，数据中心机房由于空间较大，一般使用中央空调机组，否则的话就需要在多个区域分别配备多台恒温恒湿空调，空调系统由专人负责维护。

（一）机房布局与布线本次机房改造将按照设备的具体应用，以不同功能区域的方式进行划分，整体设计，统一建设，最终建成安全可靠、先进实用的数据中心机房。

通过使用整体机房监控的设计，实现“无人职守”机房。

机房内设备整体布局规划如下图：图1 机房整体平面布局为使机房的主要设备和管理操作人员有一个清晰的工作界面，并使其能够安全、可靠地运行，发挥其最大的工作效率。

我们将机房分为两个大区域，后排区域的两排机柜用于技防网迁移使用。

前排区域的三排机柜用于“云计算中心”。

其中用于服务器的20个机柜每个机柜设置16口的KVM切换器1套、安装48口光纤配线架1个和48口全光交换机1台。

每个机柜配备2个智能PDU(16个16A国标三孔插座)，独立的敷设到不同UPS模块。

每排机柜的靠左一端设置电源列头柜、靠右另一端设置网络配线柜。

（二）机房装饰装修机房装饰工程的宗旨是：既要与现代化的计算机通讯设备相匹配，又能通过精良、独特的设计构思，在确保该机房的安全性、可靠性和可管理性的前提下，本着经济实用的原则，使该机房建设成一流的计算机机房。

同时装修材料根据消防要求，选用非燃或难燃、气密性好、隔热、不起尘、易清洁、在温、湿度变化作用下变形小、抗静电的材料。

色彩设计：机房区大部分以白和淡灰为主色调，力求明快、现代感。

1、地面工程（1）地面的防尘、洁净处理机房防静电地板安装工程中，地面预处理最为关键，在铺设地板前必须先对地面进行较好的预处理，首先抹平机房地面，作防尘、防水处理，再做自流平处理，起防潮、防霉作用，至此，地面预处理完成。

（2）地面的保温处理机房采用下送风式空调，且机房不在大楼最底层，必须做地面保温以防结露。

该保温层必须满足机房洁净要求，不起尘。

保温及防尘漆施工时应保证地板下所有空间(包括地板下墙体)都施工，并且防止地板支架接地部位产生“冷桥”。

材料选择带防水、阻燃、保温性能佳、易安装的20mm厚的橡塑保温棉。

（3）防静电地板在中心机房的工程技术设施中，活动地板是一个很重要的组成部分，活动地板铺设在机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备,而在活动地板与建筑地面之间可以敷设连接设备的各种管线,活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接、管路的连接及检修更换都很方便。
