基本运算电路解读

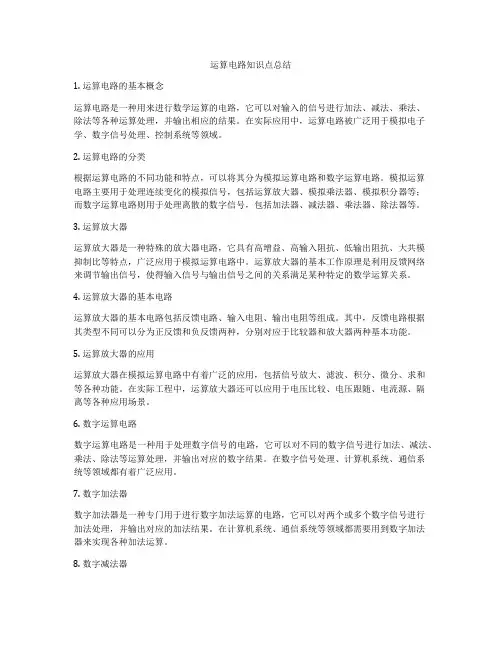

运算电路知识点总结1. 运算电路的基本概念运算电路是一种用来进行数学运算的电路，它可以对输入的信号进行加法、减法、乘法、除法等各种运算处理，并输出相应的结果。

在实际应用中，运算电路被广泛用于模拟电子学、数字信号处理、控制系统等领域。

2. 运算电路的分类根据运算电路的不同功能和特点，可以将其分为模拟运算电路和数字运算电路。

模拟运算电路主要用于处理连续变化的模拟信号，包括运算放大器、模拟乘法器、模拟积分器等；而数字运算电路则用于处理离散的数字信号，包括加法器、减法器、乘法器、除法器等。

3. 运算放大器运算放大器是一种特殊的放大器电路，它具有高增益、高输入阻抗、低输出阻抗、大共模抑制比等特点，广泛应用于模拟运算电路中。

运算放大器的基本工作原理是利用反馈网络来调节输出信号，使得输入信号与输出信号之间的关系满足某种特定的数学运算关系。

4. 运算放大器的基本电路运算放大器的基本电路包括反馈电路、输入电阻、输出电阻等组成。

其中，反馈电路根据其类型不同可以分为正反馈和负反馈两种，分别对应于比较器和放大器两种基本功能。

5. 运算放大器的应用运算放大器在模拟运算电路中有着广泛的应用，包括信号放大、滤波、积分、微分、求和等各种功能。

在实际工程中，运算放大器还可以应用于电压比较、电压跟随、电流源、隔离等各种应用场景。

6. 数字运算电路数字运算电路是一种用于处理数字信号的电路，它可以对不同的数字信号进行加法、减法、乘法、除法等运算处理，并输出对应的数字结果。

在数字信号处理、计算机系统、通信系统等领域都有着广泛应用。

7. 数字加法器数字加法器是一种专门用于进行数字加法运算的电路，它可以对两个或多个数字信号进行加法处理，并输出对应的加法结果。

在计算机系统、通信系统等领域都需要用到数字加法器来实现各种加法运算。

8. 数字减法器数字减法器是一种专门用于进行数字减法运算的电路，它可以对两个数字信号进行减法处理，并输出对应的减法结果。

基本运算电路的总结第1篇1. 单限电压比较器传输特性可以看出当输入电压u1 > UREF，输出高电平 UOH = +VCC当输入电压u1 < UREF，输出低电平 UOL = -VCC改进型：从上面的分析可知，在单门限比较器中，输入电压在门限电压附近有微小变化都会引起输出电压的跃变，因此该比较器有灵敏度高的优点，但抗干扰能力差。

2. 迟滞比较器主单限比较器的基础上引入正反馈，即构成迟滞比较器当输出电压uo = +UZ时，运放同相输入端电压为当输出电压uo = -UZ时，运放同相输入端电压为当迟滞比较器的输入为正弦波时，其输出波形为矩形波，如图下所示为使迟滞比较器的电压传输特性曲线向左或向右移动，可如图下所示在上述比较器的基础上加入参考电压UREF，其电压传输特性曲线如图所示。

对应的门限电压如下经典例题：3. 窗口比较器当uI > UH时，A1输出高电平，A2输出低电平，uo 为高电平;当uI < UH时，A2输出高电平，A1输出低电平，uo 为高电平;当UH > uI > UL时，A1输出低电平，A2输出低电平，uo 为低电平。

基本运算电路的总结第2篇由累加和右移实现1）原码一位乘法符号位和数值位分开求，乘积符号由两个数的符号位“异或”形成。

示例如下：2）无符号数乘法运算电路3）补码一位乘法（Booth算法）一种有符号数的乘法，采用相加、相减操作来计算补码数据的乘积。

移位规则如表所示示例如下：4）补码乘法运算电路（如图）1）符号扩展在算术运算中，有时候必须要把带符号的定点数转换为具有不同位数的表示形式，这称为“符号扩展”。

（如16位与32位整数相加时，要把16位扩展为32位）正数：符号位不变，新表示形式的扩展位都用0进行填充负数：2）原码除法运算（不恢复余数法，也叫原码加减交替法）商符和商值分开进行，减法操作用补码加法实现，商符由两个操作数的符号位“异或”得到。

基本运算电路基本运算电路是电子电路中常见的一种电路结构，用于实现基本的数学运算和逻辑运算。

它由若干个元件组成，通过这些元件之间的连接和相互作用，完成特定的运算功能。

基本运算电路包括加法器、减法器、乘法器、除法器、与门、或门、非门等，它们是数字电子系统的基础，广泛应用于计算机、通信设备、控制系统等各个领域。

加法器是基本运算电路中最基本的一种，用于实现数字的加法运算。

它由若干个输入端和一个输出端组成，通过输入端输入待相加的数字信号，经过电路内部的运算处理，最终在输出端得到加法运算的结果。

加法器的设计原理是将两个数字进行逐位相加，并考虑进位的情况，以确保计算结果的正确性。

减法器和加法器相似，也用于实现数字的减法运算。

它通过将减法运算转换为加法运算的方式来实现，即将被减数取反并加1，然后与减数进行加法运算，最终得到减法运算的结果。

减法器在数字电子系统中有着广泛的应用，是实现数字信号处理的重要组成部分。

乘法器用于实现数字的乘法运算，是一种复杂的基本运算电路。

它通过将乘法运算转换为多次的加法运算来实现，即将被乘数分解为若干个部分，并分别与乘数相乘，然后将这些部分的乘积进行累加，最终得到乘法运算的结果。

乘法器在数字信号处理和计算机中都有着重要的应用，是实现高效计算的关键组成部分。

除法器用于实现数字的除法运算，是基本运算电路中最复杂的一种。

它通过多次的减法运算和比较来实现，即将被除数循环减去除数，直到被除数小于除数为止，然后统计减法的次数，最终得到除法运算的商和余数。

除法器在数字信号处理和通信系统中有着重要的应用，是实现高精度计算的关键组成部分。

与门、或门、非门是基本的逻辑运算电路，用于实现逻辑运算和判断。

与门用于实现逻辑与运算，即只有当所有输入信号均为高电平时，输出信号才为高电平；或门用于实现逻辑或运算，即只要有一个输入信号为高电平，输出信号就为高电平；非门用于实现逻辑非运算，即对输入信号取反，输出信号与输入信号相反。

基本运算电路知识点总结一、基本运算电路的概念基本运算电路是指用来进行基本算术运算的电子电路。

它包括加法器、减法器、乘法器及除法器等。

它们是数字逻辑电路中的重要组成部分，用于实现数字信号的处理和运算。

在数字系统中，基本运算电路是实现数字信号加、减、乘、除等运算的基础，在数字系统中起着重要的作用。

下面将对基本运算电路的知识点进行详细总结。

二、加法器1. 概念加法器是一种用来实现数字信号加法运算的电路。

它将两个输入信号进行加法计算，得到一个输出信号。

加法器是数字逻辑电路中的基本组成部分，用于实现数字信号的加法运算。

2. 类型加法器包括半加器、全加器、并行加法器等不同类型。

其中，半加器用来对两个二进制数的最低位进行相加，得到一个部分和和一个进位；全加器用来对两个二进制数的一个位和一个进位进行相加，得到一个部分和和一个进位；而并行加法器则是将多个全加器连接起来，实现对多位二进制数的加法计算。

3. 原理以全加器为例，它由三个输入和两个输出组成。

其中，三个输入分别是两个待相加的二进制数对应位上的值和上一位的进位，而两个输出分别是当前位的部分和和进位。

全加器的原理是通过对三个输入进行逻辑门运算，得到当前位的部分和和进位。

4. 应用加法器广泛应用于数字系统中，包括计算机、数字信号处理系统、通信系统等。

在计算机中，加法器用来进行寄存器之间的运算，对数据进行加法操作；在通信系统中，加法器用来进行数字信号的处理，对数字信号进行加法运算。

三、减法器1. 概念减法器是一种用来实现数字信号减法运算的电路。

它将两个输入信号进行减法计算，得到一个输出信号。

减法器是数字逻辑电路中的基本组成部分，用于实现数字信号的减法运算。

2. 类型减法器包括半减器和全减器两种不同类型。

其中，半减器用来对两个二进制数的最低位进行相减，得到一个部分差和一个借位；全减器用来对两个二进制数的一个位和一个借位进行相减，得到一个部分差和一个借位。

3. 原理以全减器为例，它由三个输入和两个输出组成。

基本运算电路的原理和应用1. 概述基本运算电路是电子电路中最基础、常见的电路之一。

它们能够实现各种基本的数学运算和逻辑操作，广泛应用于各种电子设备和系统中。

本文将介绍三种常见的基本运算电路：加法器、减法器和乘法器，并讨论它们的原理和应用。

2. 加法器加法器是最基本的运算电路之一，用于将两个二进制数字相加。

常见的加法器有半加器、全加器和Ripple Carry Adder。

2.1 半加器半加器是最简单的加法器，用于实现两个二进制位的加法运算。

它有两个输入：两个待相加的二进制位a和b，以及两个输出：和位s和进位位c_out。

半加器的真值表如下：a b s c_out0 0 0 00 1 1 01 0 1 01 1 0 12.2 全加器全加器是半加器的扩展，用于实现三个二进制位的加法运算。

除了输入位a和b之外，全加器还有一个输入位c_in，表示进位信号。

全加器的真值表如下：a b c_in s c_out0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 12.3 Ripple Carry AdderRipple Carry Adder是多个全加器的级联组合，用于实现多位数的加法运算。

它通过将进位位c_out连接到下一个全加器的c_in端，从而实现进位的传递。

Ripple Carry Adder的优点是实现简单，但是由于进位的串行传递，速度较慢。

因此，在高速计算要求的情况下，通常采用更快速的加法器，如Carry Lookahead Adder或Kogge-Stone Adder。

3. 减法器减法器是实现两个二进制数字相减的运算电路。

它可以通过将减法转化为加法来实现。

常见的减法器有半减器和全减器。

3.1 半减器半减器用于实现两个二进制位的减法运算。

它有两个输入：被减数位a和减数位b，以及两个输出：差位d和借位位b_out。

4.2.3 基本运算电路基本运算放大器包括反向运算放大器和同向运算放大器，它们是构成各种复杂运算电路的基础，是最基本的运算放大电路。

1、反相比例运算电路右图为反相比例运算电路，输入信号u i 通过电阻R 1加到集成运放的反相端，而输出信号又通过电阻R f 反馈到反相输入端，R f 为反馈电阻，构成深度电压并联负反馈。

同相端通过电阻R 2接地，R 2称为直流平衡电阻，其作用是使集成运放两输入端的对地直流电阻相等，故R 2＝R 1∥R f 。

根据运放输入端 “虚断”可得i ＋＝0 ，故u ＋＝0 ，根据运放输入端“虚短”可得u －＝u ＋＝0，因此，由图可得111R u R u u i ii =-=-fO f O f R uR u u i -=-=- 根据运放输入端“虚断”，可知i －＝0，则有i 1＝i f ，所以fO i R u R u -=1 故可得输出电压与输入电压的关系为i f O u R R u 1-=可见，u o 与u i 成比例，输出电压与输入电压反相，因此称为反相比例运算电路，其比例系数为U 01R R u u A f i Ouf -==由于u －＝0，由图可得该反相比例运算电路的输入电阻为R if ＝R 1反相比例运算电路主要有如下特点：（1）它是深度电压并联负反馈电路，可作为反相放大器，调节R f 、R 1比值即可调节放大倍数A uf ；A uf 值可大于1也可小于1；（2）输入电阻等于R 1，较小；（3）u －＝u ＋＝0，所以运放共模输入信号u Ic ＝0，对集成运放K CMR 的要求较低。

这也是所有反相运算电路的特点；（4）根据反相运算电路中u －＝u ＋＝0这种情况，常将集成运放输入端称为“虚地”。

2、同相比例运算电路图（a ）为同相比例运算电路，输入信号u i 通过电阻R 2加到集成运放的同相输入端，而输出信号通过反馈电阻R f 反馈到反相输入端，构成深度电压串联负反馈，反相端通过电阻R 1接地。

基本运算电路
基本运算电路是电子电路中一类非常重要的电路，用于实现基本的数学运算，如加法、减法、乘法和除法等。

这些电路可以在各种数字系统中发挥作用，如计算机、手机、数码相机等设备中。

本文将介绍一些常见的基本运算电路。

加法器是最基本的运算电路之一，用于将两个二进制数字相加。

全加器是一种更复杂的加法器，可以处理多位的加法运算。

减法器则用于实现两个二进制数字的减法运算。

乘法器和除法器则分别用于实现乘法和除法运算。

除了这些基本的运算电路，还有一些特殊的运算电路，如比较器、移位器等。

比较器用于比较两个数字的大小，输出一个高电平或低电平的信号表示哪个数字更大。

移位器则可以将一个数字向左或向右移动若干位，实现乘以或除以2的幂的运算。

基本运算电路可以通过逻辑门和触发器等基本元件组合实现。

逻辑门包括与门、或门、非门等，可以实现逻辑运算，如与、或、非等。

触发器是一种存储器件，可以存储一个二进制数字，用于实现时序逻辑运算。

在实际的电子系统中，基本运算电路经常被用于实现各种功能，如数据处理、控制逻辑、通信等。

它们的性能和稳定性直接影响整个系统的性能和稳定性。

因此，设计和优化基本运算电路是电子工程
师的重要工作之一。

总的来说，基本运算电路是电子电路中的重要组成部分，它们为数字系统的设计和实现提供了基础。

通过合理设计和优化，可以实现高性能、高稳定性的电子系统。

希望本文可以帮助读者更好地了解基本运算电路的原理和应用。

基本逻辑运算和逻辑门电路1、与逻辑运算和与门（1）与逻辑运算照明电路说明：此电路中，开关、灯泡各只有两个状态，非此即彼。

在图中，开关A、B接通与否，是灯F亮与灭的前提条件。

根据所接电路图，只有开关A、B同时接通时，灯F才亮（结果）。

开关A开关B灯F断开断开灯灭断开接通灯灭接通断开灯灭接通接通灯亮逻辑变量A、B、F A B 接通－1 断开－0 F 灯亮－1 灯灭－0ABF11111 经过逻辑抽象得:与逻辑――决定某事件(F)成立与否的诸条件(A，B，…)必须同时成立。

事件（F）才会发生。

逻辑表达式：F=AB=A·B 读A乘B 或A与Bn个变量与运算的逻辑表达式F=A1A2A3…Aｎ（2）与门实现与逻辑的器件称为与门。

下图为二极管实现的与逻辑。

A B F0 0 0+3V+3V+3V+3V+3V高电平――1ABF11111低电平――0逻辑电平：数字电路中的电信号用逻辑1、逻辑0表示。

正逻辑：约定高电平为“1”，低电平为“0”。

负逻辑：约定低电平为“1”，高电平为“0”。

大多数系统中均采用正逻辑，有些复杂系统中为分析方便将正、负逻辑混合使用，称为混合逻辑系统。

今后若无特别说明，均视为正逻辑。

与门逻辑符号：与门表达式：F=AB“与”逻辑关系可用口诀来助记：“有0出0，全1出1”。

2、或逻辑运算和或门逻辑“或”(逻辑加)：决定某事件(Y)成立与否的诸条件(A，B，…)中之一成立，该事件就成立，这种逻辑关系称为逻辑“或” 。

实现”或”运算的电子电路和“或”逻辑符号如图所示，称为或门。

或逻辑表达式：F=A+B 口诀助记：“有1出1，全0出0”。

3、非逻辑运算和非门逻辑“非”(逻辑否定)：当某条件(A)成立时，事件Y产生与A相反的结果。

实现“非”运算的电子电路及“非”逻辑符号如图所示，称为非门。

真值表AF110 非逻辑表达式：助记口诀：“非0则1，非1则0”。

电路中的逻辑门基本的逻辑运算与逻辑电路设计逻辑门是电子电路中的基本组成元件，负责进行逻辑运算。

通过逻辑门的组合，可以实现复杂的逻辑功能，从而实现数字电路中的各种计算和控制。

一、逻辑门的基本运算逻辑门主要有与门、或门、非门、异或门等几种基本类型。

下面分别介绍各种逻辑门的基本运算原理及其电路图。

1. 与门与门是最简单的逻辑门之一。

它的逻辑运算规则是：当所有输入端都为高电平时，输出端才会产生高电平；只要有一个输入端为低电平，输出端就为低电平。

与门的电路图如下所示：```输入A 输入B 输出─────▷││ ├────▷│─────▷│```2. 或门个输入端为高电平，输出端就为高电平；只有所有输入端都为低电平时，输出端才会为低电平。

或门的电路图如下所示：```输入A 输入B 输出─────▷│ ├────▷─────▷```3. 非门非门是逻辑运算最简单的一种。

它只有一个输入端和一个输出端，当输入端为高电平时，输出端为低电平；当输入端为低电平时，输出端为高电平。

非门的电路图如下所示：```输入输出─────▷│```4. 异或门端的电平相同时，输出端为低电平；当输入端的电平不同时，输出端为高电平。

异或门的电路图如下所示：```输入A 输入B 输出─────▷│└────│```二、逻辑电路设计通过将不同类型的逻辑门组合，可以实现复杂的逻辑运算和控制。

下面以一个简单的逻辑电路设计为例进行说明。

假设我们需要设计一个简单的两输入四输出选择器。

根据需求，只有某个特定的输入端的输出端才能为高电平，其他输出端为低电平。

我们可以通过逻辑门的组合来实现这个功能。

首先，我们可以使用或门，将输入信号与某个输出端相连，使得当输入信号为高电平时，对应的输出端为高电平；而其他输出端则需要与非门相连，当输入信号为低电平时，这些输出端才会为高电平。

具体的电路设计如下所示：```输入A 输入B 输出1 输出2 输出3 输出4─────────────│╶─▷│─────────────│ ├────▷╶─▷│ ─────►│─────────────│ ├────▷╭─────────┴──────►│─────────────│```通过以上的逻辑电路设计，我们可以实现输入信号选择某个输出端的功能。

基本运算电路的原理是基本运算电路是指用于实现数学运算的模拟电路，主要用于处理模拟信号。

它由各种模拟算子和电阻、电容、电感等元件组成，通过对输入信号进行放大、求和、差分、积分等运算，实现对信号的处理和转换。

基本运算电路主要包括放大器、比较器、积分器、微分器等。

放大器是最基本的运算电路，它能够将输入信号放大到所需的幅值，如运算放大器(OP-AMP)、差分放大器等。

比较器用于比较两个信号的大小，输出的结果是一个二进制逻辑电平，如互补电平器、开关电平器等。

积分器是将输入信号进行积分运算，输出信号是输入信号的积分结果，如积分放大器、RC积分器等。

微分器用于对输入信号进行微分运算，输出信号是输入信号微分的结果，如微分放大器、RC微分器等。

基本运算电路的工作原理是根据不同的运算要求，采用不同的电路结构和元件连接方式。

以放大器为例，其工作原理是利用放大器的差分输入特性，将输入信号转换为电压差，并经过放大器放大后输出。

比较器的工作原理是将两个输入信号进行比较，当输入信号满足比较条件时，输出电平发生转变。

积分器的工作原理是将输入信号通过电容进行积分，其输出信号与输入信号的积分关系相对应。

微分器的工作原理是将输入信号通过电容进行微分，输出信号与输入信号的微分关系相对应。

基本运算电路在模拟电路设计和信号处理中起着重要的作用。

它们广泛应用于各种电子设备和系统中，如滤波器、功率放大器、电压控制振荡器等。

在通信系统中，基本运算电路可以对信号进行增强和调整，提高信号质量和传输效果。

在音频设备中，基本运算电路可以对音频信号进行放大和处理，实现音乐播放和音频效果控制等功能。

总之，基本运算电路是实现数学运算的模拟电路，通过不同的电路结构和元件连接方式，对输入信号进行放大、比较、积分、微分等运算，实现对信号的处理和转换。

它在各个领域的电子设备和系统中发挥着重要的作用，是模拟电路设计和信号处理的关键技术之一。

集成运算放大器的基本运算电路：从入门到精通集成运算放大器（Op Amp）是现代电路设计中不可或缺的一部分。

它不仅应用广泛，而且其基本运算电路掌握起来相对容易。

下面我们将从入门到精通，详细讲解Op Amp的基本运算电路。

一、基本概念Op Amp是一种特殊的放大器，它的运算功能主要包括放大、求反相、求同相等等。

它通常由一个差分放大器和一个后级输出阶段组成。

Op Amp由于主要应用于线性电路中，因此它的线性度、带宽及噪声等参数都非常重要。

而根据Op Amp的运算特性，我们可以将其分为基本运算电路，包括反相放大电路、同相放大电路、差分放大电路、积分电路、微分电路、纹波功能放大电路等。

二、反相放大电路反相放大电路是Op Amp中最基本的一种电路，通过输入信号与反馈电路的串联，将输入信号放大后输出。

反相放大电路的电压增益与反馈电阻之比成反比，因此我们可以通过选择合适的反馈电阻，调节电压增益的大小。

具体的电路图及分析方法详见相关书籍。

三、同相放大电路同相放大电路的输入信号与反馈信号同相，因此同增益的比例很难调整，但其却是实现微小信号放大的好选择。

同相放大电路常用于信号放大后的滤波电路中。

四、差分放大电路差分放大电路的输入信号分别输入到Op Amp的两个输入端口上，它可以实现输入信号对Op Amp的控制，因此是实现微小信号放大的另一种选择。

五、积分电路积分电路主要用于信号积分运算。

输入电压纹波大小随着积分电容器的电压增加而不断增加，因此有时也被称为“积分放大器”。

六、微分电路微分电路主要用于实现对信号的微分运算。

微分器的C和R分别与输入端和输出端相连，因此其输出电压变化率与输入信号电压变化率成正比。

微分器广泛应用于信号处理、调节和控制等领域。

七、纹波功能放大电路纹波功能放大电路可以将输入电压经过定幅、整流等放大后输出。

它主要应用于滤波电路中，可以被看做是反相放大与同相放大电路的结合体。

以上就是Op Amp基本电路的介绍，希望对初学者有所启发。

集成运算放大器的基本运算电路《集成运算放大器的基本运算电路》一、简介集成运算放大器（Integrated Circuit Operational Amplifier，简称ICOpamp）是一种功能最为广泛最为重要的放大器，是用来实现幅度放大、均衡、限幅等功能的放大电路，是一种双端输入、单端输出、高增益（G >1000）、低压抗（≤20V）的电路，它可以高效地驱动大电流，提供高灵敏度，具有较低的噪声水平，是数字仪器仪表、信号发生器、电子脉冲变换器等的重要元件。

二、基本电路集成运算放大器的基本电路可以分为四部分：输入放大部分; 电压增益控制部分; 输出放大部分; 和信号跟踪部分。

1、输入放大部分输入放大部分由输入放大漏极，信号增益控制部分由电压增益控制漏极和电容组成，输出放大部分由输出放大源极和输出电容组成，信号跟踪部分由高速信号动态补偿电路组成。

2、电压增益控制部分电压增益控制部分的功能是控制增益，输出信号的幅值与此部分的输入电压成正比，因此所组成电路越复杂，其增益控制动态范围就越大。

3、输出放大部分输出放大部分的功能是把微弱的输入信号放大到较大的幅度，由输出放大源极和输出电容组成，它是集成运算放大器的主要部分，也是它的性能的关键。

4、信号跟踪部分信号跟踪部分的功能是保持输出电平的稳定，当由于外部因素影响把输入信号的幅度和相位变化时，信号跟踪部分使得输出电平与之保持平衡，以保证输出信号的稳定性和准确性。

三、优缺点1、优点集成运算放大器具有体积小、成本低、灵敏度高、动态范围大、高增益等优点，使它在半导体放大器中占据重要地位。

2、缺点集成运算放大器也有一定的缺点，如输入偏置电流较大，输入偏置电容较大，噪声较大，通带幅值较小等。
