UML建模技术实验报告

实验一熟悉UML开发工具Microsoft Visio 2003 日期: 9月16日1.实验目的与要求:2.熟悉UML开发工具Microsoft Visio 2003。

3.实验内容:4.熟悉Visio的UML建模绘图界面。

二、2..通过绘制对象图学习Visio的使用方法。

实验器材:微机+windows操作系统+ Microsoft Visio 2003实验步骤:1. 熟悉Visio的UML建模绘图界面（1）进入Visio的UML建模绘图界面通过“开始”|“程序”, 运行Microsoft Office Visio 2003, 出现Microsoft Visio界面。

在左侧的“类别”区域中单击“软件”, 然后在右侧的“模板”中单击“UML模型图”, 则进入Visio的UML建模绘图界面。

（2）熟悉UML建模绘图界面在Visio的UML建模绘图界面中, 最大的白色区域就是绘图区。

左上方的“形状”窗口就是Visio的UML元素调板, 它由很多的标签页组成。

每个标签页提供了一个特定的UML 图标。

左下方的“模型资源管理器”就是Visio的字典, 字典就是所创建的所有元素及其属性的记录的集合。

当Visio打开并准备开始UML绘图的时候, “UML静态结构”标签页就会激活, 我们就可以创建类图和对象图了。

2. 通过绘制对象图学习Visio的使用方法。

（1）在“模型资源管理器”中“顶层包”的文件夹上右击, 从弹出菜单中选择“新建”|“静态结构图”, 则创建并打开了一个新的静态结构图。

从“形状”的“UML 静态结构”标签页中选择“对象”图标, 拖拽到绘图区。

（2）在对象图标上双击打开“UML对象属性”对话框。

在“名称”字段中输入“theSun”替代缺省名字。

我们还需要表明theSum是Star类的一个实例, 为此, 选择“类”字段并单击下拉列表。

从类列表中选择“顶层包：：Star”, 然后单击“确定”按钮。

（3）用相同的一系列步骤创建HabitablePlanet类的一个earth对象。

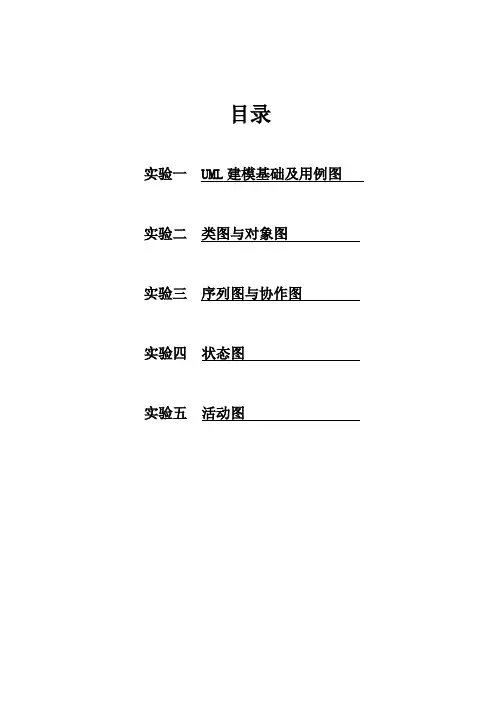

目录实验一 UML建模基础及用例图实验二类图与对象图实验三序列图与协作图实验四状态图实验五活动图实验（一）UML建模基础及用例图实验目的1、熟悉UML建模工具Rational Rose的基本菜单及操作。

2、掌握UML的可见性规则和构造型的作用。

3、掌握用例的概念；掌握UML用例图的组成及作用。

4、掌握用例与用例之间的各种关系。

实验内容1、练习使用建模工具建立各种UML图形，并对图形进行相应编辑和修改。

2、认识各种UML关系，并用工具表示出来。

中南民族大学管理学院学生实验报告3、什么是用例？用例图中有哪些组成元素？在UML中是如何表示的？答：用例是对系统功能的描述，是向参与者提供重要价值的操作序列。

用例图有：用例、参与者、关联（系统边界）等元素。

用来显示在系统或其他实体内的用例与系统参与者之间的关系。

主要使用场合：需求获取、定义、分析4、用例与用例之间的包含关系、扩展关系和泛化关系各代表什么含义？它们之间有何区别？对以上三种关系各举一例，画出用例图，并进行说明。

(1)包含关系：基本用例的行为包含另一用例的行为。

基本用例描述在多个用例中都有的公共行为。

包含关系是本质上比较特殊的依赖关系，它比一般的依赖关系多了一些语义。

在包含关系中箭头的放向是从基本用例到包含用例的。

（2）扩展关系：扩展关系的基本含义和泛化关系相似，但在扩展关系中，对于扩展用例有更多的规则限制。

基本用例必须声明扩展点，而扩展用例只能在扩展点上增加新的行为和含义。

（3）泛化关系：代表一般与特殊的关系。

UML用例图中泛化关系的意思和面向对象程序设计中的继承的概念是类似的。

不同的是继承使用在实施阶段，泛化使用在分析、设计阶段。

在泛化关系中子用例继承了父用例的行为和含义，子用例也可以增加新的行为和含义或者覆盖父用例中的行为和含义。

5、完成书中94页例子，体会用例图建模的分析过程并模仿来画出该学生信息管理系统的用例图。

画出课后习题101页第4题。

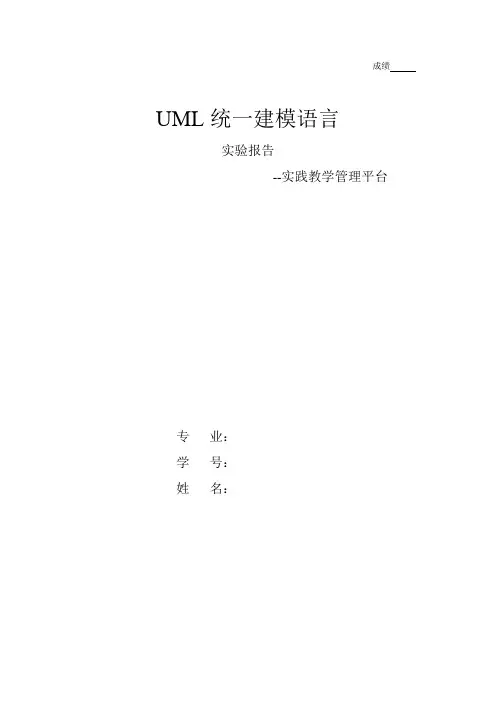

成绩UML统一建模语言实验报告--实践教学管理平台专业：学号：姓名：目录一．前言 (3)二．可行性分析 (3)1.技术可行性 (3)2.经济可行性 (3)三．需求分析 (4)1．系统功能需求分析 (4)2．用例图 (4)（1）标识参与者 (4)（2）标识用例 (5)（3）描述用例 (5)3．类图 (6)(1) 系统中的类 (6)(2) 各类之间的关系 (7)4．顺序图 (7)(1) 学生与系统交互的顺序图： (7)(2) 教师与系统交互的顺序图： (8)(3) 实验室或设备管理员与系统交互的顺序图： (9)5．通信图 (10)6．状态机图 (11)(1) 学生状态机图 (11)(2) 教师状态机图 (12)(3) 实验室或设备管理员状态机图 (12)7．活动图 (13)(1) 学生活动图 (13)(2) 教师活动图 (14)(3) 实验室或设备管理员活动图 (15)四．系统实现部分 (16)1．系统的组件图 (16)2．系统的部署图 (17)五．结束语 (18)六．附录或参考资料 (18)一．前言实践教学管理平台是一个对学校实验室和设备进行系统管理的平台，学生和老师可以对需要的实验室和设备进行预约，实验室或设备管理员可以对预约进行审核。

该系统实现了对实验室和设备的系统化管理和高效利用。

这里我将通过该系统来进行UML建模。

二．可行性分析1.技术可行性互联网的普及、智能手机的快速发展以及计算机的使用为该系统提供了运行环境。

该系统采用B/S和C/S结构相结合，既可通过网页操作，也可从手机等移动端操作。

开发采用C#作为服务器端和网页端的主要开发语言，移动端采用java为主要开发语言。

开发工具使用Microsoft Visual Studio 2015、SQL Server 2014、android studio2.3.1，服务器采用windows server 2012 R2数据中心版 64位英文版。

网页端采用HTML、Css、bootstrap、bootstrap-table、jQuery库等进行页面设计，开发技术成熟，具有技术可行性。

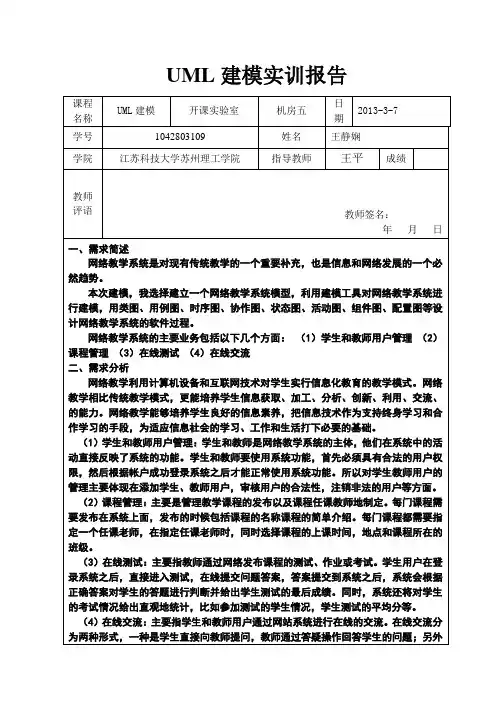

UML建模实训报告三、建模步骤1应用Rose工具绘制系统的用例图创建用例图之前首先需要确定参与者。

1)在网络教学系统中，需要学生和教师的参与;2)网站需要一个专门的管理者进行日常维护与管理，所以需要有系统管理员的参与。

*参与者的用例图*课程管理的用例图*用户管理的用例图*在线测试的用例图*在线交流的用例图*客服的用例图*课程管理的状态图和活动图*用户管理的状态图和活动图*在线测试的状态图和活动图在线交流的状态图和活动图*课程管理的时序图与协作图*用户管理的时序图与协作图*在线测试的时序图与协作图*在线交流的时序图与协作图4. 根据用例图和活动图进行系统结构建模和系统对象类建模，使用Rose绘制相应的包图和类图*类图类不是单独一个模块，各个类之间是存在联系。

网络教学系统各个类之间的联系如下图：*包图6. 绘制系统组件图和配置图*系统组件图*系统配置图配置图主要是用来说明如何配置系统的软件和硬件。

网络教学系统的应用服务器负责保存整个Web应用程序，数据库是负责数据库管理四、实验总结（遇到的问题及解决方法、意见或建议）通过这次实验，让我熟识操作Rational Rose 2003建模工具的使用方法，进一步巩固软件工程的理论知识，通过网络教学系统建模这个实验，一个基本的网络教学系统，可以分为以下几个方面：（1）学生和教师用户管理（2）课程管理（3）在线测试（4）在线交流。

使我对UML建模有了理性的认识和理解，让我更加深刻地了解UML 的基本原理和面向对象的分析设计方法。

在对网络教学系统建模之前，UML建模对我来说是比较抽象的段中进行必要的总结与论证，对一个案例进行建模的进度会产生很大的影响，严重导致在预定时间内不能完成跟原先计划所要实现的功能。

通过对用例图、类图、序列图、协作图、状态图、活动图、配置图的构建对UML 建模有了进一步的认识以及在操作方面也有了大大的提高。

而经UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面,特别是在软件架构层次已经被验证有效。

2013 年9月24 日实验项目：用况图实验目的：掌握在UML建模工具JBOO4.0（支持UML2.0）下画用况图的方法。

实验仪器：一台有建模工具JBOO4.0的PC附注实验内容及步骤（或程序清单）：1、双击建模工具JBOO4.0图标工具界面如图1所示。

图1 工具界面2、新建用况图，如图2所示。

图2 新建用况图3、画用例图的工具图标会出现在上方4、选定相应图标拖进工作区，包括用况，活动者以及系统边界如图3所示：（续）图3 用况图5、双击用况1图标，在弹出的对话框中将名字改为开户。

以此类推，修改完所有图标的名字后如图4所示：图4 完成用况图6、点击工具—>元模型质量评估—>设计质量评估，可查看模型的设计质量，如图5。

图5 查看模型设计质量（续）7、点击工具—>文档/代码生成—>国际文档—>Html文档，将生成Html文档，如图6。

图6 生成Html文档8、用浏览器打开生成的文档如图7：图7 浏览器打开用况图实验结果分析：通过用JBOO工具画用况图，熟悉了工具的使用，本实验是一个简化了的银行储蓄账户管理系统，实验要点分清用例和执行者，以及将后缀名为jmdl的文档转化为Html文档。

教师批阅：2013年10月8 日实验项目：类图与对象图实验目的：掌握在UML建模工具JBOO4.0（支持UML2.0）下画类图与对象图的方法。

实验仪器：已安装JBOO4.0的PC一台。

实验内容及步骤（或程序清单）：附注1、双击图标2、进入软件界面，默认为画类图。

3、画类图的图标有4、选定相应图标拖进工作区，如图8所示：图8 选择图标5、双击类1图标，弹出如下对话框，将类名改为学生，如图9。

图9 修改类名6、选择“属性”标签卡，输入属性名，选择类型和可见性，单击“插入”按钮，输入学生类的全部属性，如图10。

7、选择“操作”标签卡，输入操作名，选择返回类型和可见性，单击“增加”（续）按钮，输入学生类的全部操作，如图11。

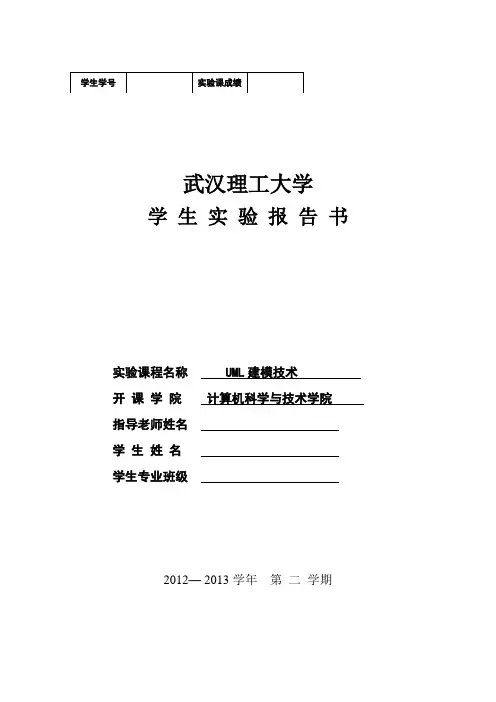

武汉理工大学学生实验报告书实验课程名称 UML建模技术开课学院计算机科学与技术学院指导老师姓名学生姓名学生专业班级2012— 2013学年第二学期实验课程名称： UML建模技术实验课程名称： UML建模技术实验课程名称： UML建模技术第二部分：实验调试与结果分析（可加页）一、调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）1、尝试从上到下构图，始终把包含者放在被包含的项目之上。

2、添加关联，使用教科书作为指导来发现关联。

3、下一步添加多重价值，要确保最小值和最大值是正确的。

4、下一步添加属性。

坚持纯数据值或值的对象。

5、不要在领域模型中加入方法，这一过程不涉及实现阶段二、实验结果及分析（包括结果描述、实验现象分析、影响因素讨论、综合分析和结论等）音像店的概念模型如下：三、实验小结、建议及体会概念模型就是领域模型，要建立概念模型必须先弄清楚概念类。

这次实验绘制了概念模型，展示了概念类、概念类之间的关联和多重性、概念类的属性。

概念图在建模中具有非常重要的地位。

实验课程名称： UML建模技术实验课程名称： UML建模技术第二部分：实验调试与结果分析（可加页）一、调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）1、打开StarUML，单击File->New Project以新建一个工程，选中《designModel》Design Model,单击菜单栏Model->Add Diagram->Sequence Diagram,在Model Explorer视图中的Design Model 下出现子目录CollaborationInstanceSet1->InteractionInstanceSet1->SequenceDiagram1,将SequenceDiagram1重新命名为Rent_sequence Diagram.同理新建Return_sequence Diagram,Restock_sequence Diagram。

uml实训报告uml实训报告篇一：uml实验报告软件建模实验报告题目：图书管理系统专业：班级：姓名：学号：指导教师：成绩：完成日期：年月摘要随着知识化和信息化新经济时代的到来，作为信息技术龙头的计算机及软件技术突飞猛进，UML成为一种不可或缺的工具。

UML是一种定义良好、易于表达、功能强大且普遍适用的建模语言。

它溶入了软件工程领域的新思想、新方法和新技术。

它的作用域不限于支持面向对象的分析与设计,还支持从需求分析开始的软件开发的全过程。

用现有的知识，按照软件工程思想和系统的开发步骤，以图书管理的应用需求为背景，分析设计了图书管理系统，并利用Ratinal Rse对系统进行建模，完成用例图和类图的构建，为后期的程序设计提供标准。

根据建模需求分析，总结出本系统的参与者有借阅者和图书管理员两类。

根据其职能不同，借阅者只能使用该系统借书、预订书刊以及还书。

图书管理员则可使用系统进行图书馆业务的管理工作，如借阅者，书刊等的信息维护。

系统可实现书籍信息的添加、修改、删除等功能，这就保证了数据库信息的一致性和统一性、安全性。

该系统以面向对象理论和数据库管理信息系统开发相关知识为依据，介绍了设计开发中的模块设计和数据与程序的连接，使SQL server 201X与 Visual Studi 201X得到了有效的结合。

关键词：图书管理系统；UML；Ratinal Rse面向对象目录 1 需求分析 ........................................................ .................................... 错误！未定义书签。

1.1 开发背景及意义 ........................................................ (4)1.2 功能需求 ........................................................ ............................................................4 2 系统建模 ........................................................ ........................................................... .. (8)2.1 创建系统用例模型 ........................................................ . (8)2.1.1 确定参与者 ........................................................ (8)2.1.2 参与者的用例图 ........................................................ ...... 错误！未定义书签。

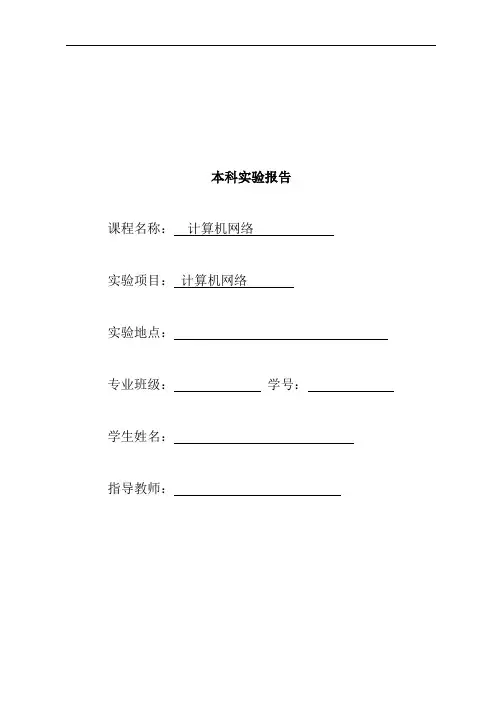

本科实验报告课程名称：计算机网络实验项目：计算机网络实验地点：专业班级：学号：学生姓名：指导教师：目录1.实验准备：熟悉UML建模环境2.实验一用例图3.实验二类图4.实验三顺序图及通信图5.实验四活动图、状态图、组件图及部署图实验一用例图一、实验目的初步掌握UML用例图的创建方法及其用例的描述。

二、实验要求1．结合工具StartUML，熟悉UML用例图的模型元素。

2．使用StartUML工具建模网上书店系统的用例图。

三、实验主要设备：台式或笔记本计算机四、实验内容：根据下面给出的网上书店问题陈述，分析该系统总体需求，建模网上书店系统的用例图并提供一个主要用例的事件流文档。

网上书店陈述：书店经理：我们原本是一个传统的实体书店，顾客要买书都是亲自到书店里来的，这样挺不方便。

面且随着书店销售图书种类和数量的增加以及顾客的增长，尤其是大量顾客到书店选购图书，使得书店场地不足，工作人员也很忙碌。

其实，还有一点就是，有不少人进入书店后并不买书，只是查找一些资料。

有的甚至会在这呆上很长的时间直到把书免费看完。

这种行为，工作人员一般是不阻止的，结果最后这些被看过的书会因为有阅读过的痕迹而影响销售。

而且现在电子商务已经发展起来了，所以我们想到借助网络，让顾客通过网上书店购买图书。

这样我们书店可以省掉大量的场地维护和工作人员成本支出，同时计算机可以方便的检索图书信息，让顾客可以足不出户以更优惠的价格买到需要的书。

系统分析员：能谈谈您对网上书店的要求吗?书店经理：网上书店要能实现对外和对内的功能，对外是顾客能在网上书店订购图书，提交订单。

对内，书店工作人员能够通过网上书店及时的看到这些订单，并进行处理。

为了把书送到顾客手里，我们已经联系了快递公司，初步达成协议，由他们往返场客和书店之间把图书送到顾客手里。

书店管理员受理订单后，就会通知快递公司送货。

当然，书店的图书上架和下架也应该由网上书店完成了。

工作人员甲：实体店中，图书是按照不同种类放置的，方便顾客挑选。

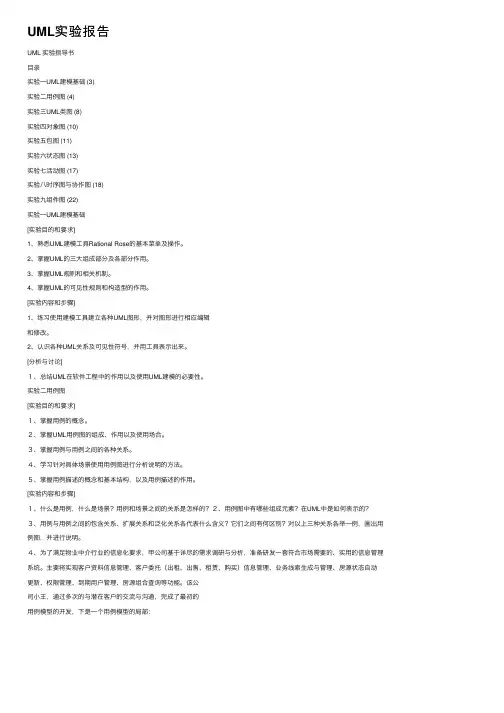

UML实验报告（5篇）第一篇：UML实验报告UML 实验报告实验一用例图一、实验结果1、整理实验结果2、小结实验心得体会用例模型用于需求分析阶段，它描述了待开发系统的功能需求，并驱动了需求分析之后各阶段的开发工作。

用例图是UML中用来对系统的动态方面进行建模的7种图之一。

用例图描述了用例、参与者以及它们之间的关系。

用例图从用户角度描述系统功能，并指出各功能的操作者。

通过本次实验，我熟悉Rational Rose 建模环境，更加清楚的了解了用例图的语义和功能，如何清晰明了的识别参与者、用例，学会了如何使用事件流描述用例。

同时掌握了用例间的类属关系、Include 关系和Extend关系的语义、功能和应用。

最后通过本次实验学习了如何使用用例图为系统的上下文以及系统的需求建模。

二、思考题1、如果要删除参与者、用例，请问是在导航窗口删除，还是在绘图窗口删除？答：都可以删除，但在绘图窗口中有两种删除方式：一种是只删除参与者、用例，而不改变其在导航窗口中的存在，另一种是从建模中完全删除。

2、如果要删除参与者和用例的联系，用例和用例的联系，请问是在绘图中删除，还是在参与者或用例的设置对话框中删除？答：都可以删除。

实验二类对象模型的建立一、实验结果 1．整理实验结果。

2．小结实验心得体会。

类图是面向对象系统建模最常用的图，描述了类图、接口集、协作以及它们之间的关系。

类图描述了系统的静态设计视，该视主要体现系统的功能需求，即系统应该提供给用户的服务。

通过本次实验，加深了我对类图语义的理解和功能的应用，掌握了类之间的联系，关联、依赖、聚合等，同时基本掌握了在Rational Rose中绘制类的关联、依赖、泛化关系。

二、思考题选中一个模型对象，点击鼠标右键，比较快捷菜单项“Edit——Delete”与“Edit——Delete from Model”，它们二者之间区别在哪里？答：“Edit——Delete”只删除绘图窗口中的图形，而不改变其在导航窗口中的存在；“Edit——Delete from Model” 是从建模中完全删除。

UML实验报告UML 实验指导书⽬录实验⼀UML建模基础 (3)实验⼆⽤例图 (4)实验三UML类图 (8)实验四对象图 (10)实验五包图 (11)实验六状态图 (13)实验七活动图 (17)实验⼋时序图与协作图 (18)实验九组件图 (22)实验⼀UML建模基础[实验⽬的和要求]1、熟悉UML建模⼯具Rational Rose的基本菜单及操作。

2、掌握UML的三⼤组成部分及各部分作⽤。

3、掌握UML规则和相关机制。

4、掌握UML的可见性规则和构造型的作⽤。

[实验内容和步骤]1、练习使⽤建模⼯具建⽴各种UML图形，并对图形进⾏相应编辑和修改。

2、认识各种UML关系及可见性符号，并⽤⼯具表⽰出来。

[分析与讨论]１、总结UML在软件⼯程中的作⽤以及使⽤UML建模的必要性。

实验⼆⽤例图[实验⽬的和要求]１、掌握⽤例的概念。

２、掌握UML⽤例图的组成、作⽤以及使⽤场合。

３、掌握⽤例与⽤例之间的各种关系。

４、学习针对具体场景使⽤⽤例图进⾏分析说明的⽅法。

５、掌握⽤例描述的概念和基本结构，以及⽤例描述的作⽤。

[实验内容和步骤]１、什么是⽤例，什么是场景？⽤例和场景之间的关系是怎样的？２、⽤例图中有哪些组成元素？在UML中是如何表⽰的？３、⽤例与⽤例之间的包含关系、扩展关系和泛化关系各代表什么含义？它们之间有何区别？对以上三种关系各举⼀例，画出⽤例图，并进⾏说明。

４、为了满⾜物业中介⾏业的信息化要求，甲公司基于详尽的需求调研与分析，准备研发⼀套符合市场需要的、实⽤的信息管理系统。

主要将实现客户资料信息管理、客户委托（出租、出售、租赁、购买）信息管理、业务线索⽣成与管理、房源状态⾃动更新、权限管理、到期⽤户管理、房源组合查询等功能。

该公司⼩王，通过多次的与潜在客户的交流与沟通，完成了最初的⽤例模型的开发，下是⼀个⽤例模型的局部：修改房源信息⼩李认为该模型不符合“⽤例建模”的思想，存在明显的错误。

请⽤200字以内说明错误所在，并说明应该如何修改。

实验报告2.类图的绘制类图(Class diagram)是最常用的UML图，显示出类、接口以及它们之间的静态结构和关系，它用于描述系统的结构化设计，类图(Class diagram)最基本的元素是类或者接口。

本实验中，我们依据一个剧院购票系统的类构成情况，进行类图的绘制。

本例中，共有顾客(Customer)，预定（Reservation），季票（Seasonal），单次票（One Time），门票（Ticket），表演（Performance）和剧院（Theatre）七大类。

我们首先将各类及功能图绘制完成，如下图。

接下来，根据各类之间的相互关系，我们对将各类通过不同方式连接。

容易理解，顾客类具有预定的功能，即预定类与客户类相关联，并具有单向性。

而预定的过程分为季票预定和单次预定，两者相结合构成预定类的从属类。

无论通过哪种方式成功订票，顾客都将获得门票，顾门票类是季票类和单次票类的关联类；同时，门票显示表演场次，因此，门票类同时是表演类的关联类。

最后，表演在特定剧场开展，故表演类和剧场类为聚合相关关系。

根据上述关系，我们绘制了该例的类图。

3.序列图的绘制序列图（Sequence Diagram）是一种UML行为图，它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。

它可以表示用例的行为顺序，当执行一个用例行为时，时序图中的每条消息对应了一个类操作或状态机中引起转换的触发事件。

我们以用户调用一个数组内容的过程为例。

该过程中共有三个对象：用户接口（UserInterface），数据控制（DataControl）和数据源（DataSource），三者分别对应一条生命线，如下图。

当用户请求调用数组内容时，用户接口端向数据控制端发送一个请求，这时控制端将向数据源发送请求数组大小的指令。

数据源检索后，向控制端返回数组大小。

此时，控制端开始根据数组大小进行循环，逐个向数据源申请调用数组内容，数据源一一返回。

UML建模原理实验报告学院：计算机学院专业：软件121班姓名：熊康学号： 3120921029指导教师：夏辉2014 年秋季学期目录一、需求概述 (3)１．问题陈述 (3)２．基本功能需求 (3)2.1系统功能 (3)2.2管理员功能 (4)2.3发布求购信息功能 (4)2.4浏览信息功能 (4)二、分析阶段 (5)１．用例图（miniHRS） (5)２．用例描述 (5)2.1参与者 (5)2.2用例 (5)３．顺序图 (6)４．活动图 (7)５．简单类图 (9)三、设计阶段 (9)数据库设计 (9)用户基本信息表（userinfo） (9)系统需要使用的静态资料 (9)四、总结 (11)１．面向对象技术ＵＭＬ (11)2．先设计，后实现，先文档，后代码。

(11)3．采用Ｂ/S结构 (11)4．参与者权限分明 (11)一、需求概述１．问题陈述随着商品经济的发展，高校学生通常会有出售二手货物的需求，而其他在校同学又希望买到廉价的二手商品。

现在大学校内的二手物品交易主要是通过校园摆地摊，这远远不能满足学生的需求。

调查发现校内的二手物品交易有如下特点：种类多，规模小，交易随机性比较强，时间分布基本上比较平均，每年的六七月份（大四学生离校期间）会出现一个二手物品交易的高峰。

参加交易的人员绝大部分为大学在校学生，此外还有一些学校周边的居民。

针对这一情况“大学生二手货交易平台”应运而生。

随着计算机及网络技术的飞速发展，Internet/Intranet应用在全球范围内日益普及，在众多的网络服务中，Web给人耳目一新的感觉，而在这其中，网上购物已经日渐普及，很多人都通过网络来购物。

网上购物的好处在于能够不用交房租、不用雇佣伙计、一天24小时随时能进行服务等等。

目前上网已经成为大学生活不可或缺的一部分，在校大学生平均上网率达到92%，其中每周上网时间超过10小时以上的学生占在校学生总数的三分之一。

而现在的大学生网上交易基本上是以BBS为主，BBS虽然用户众多，可是由于它不是一个独立的站点，提供的功能有限，用户不能详细的了解商品的有关信息，不能快捷地查询商品，无法满足学生实际交易中的需求。

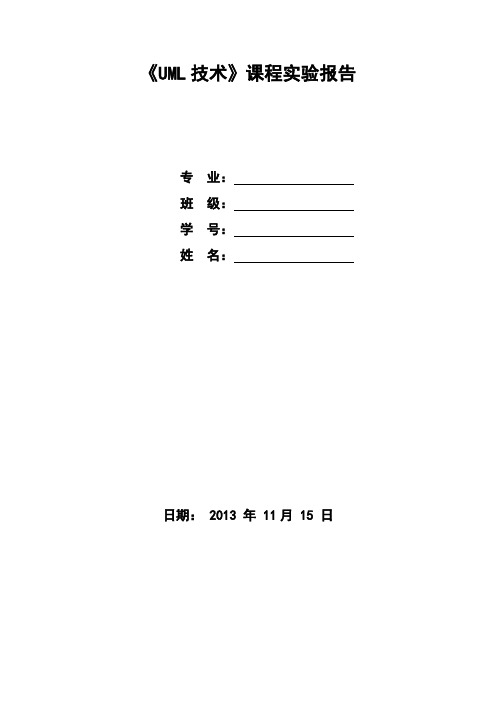

《UML技术》课程实验报告专业：班级：学号：姓名：日期： 2013 年 11月 15 日一、实验题目1对象图和包2组件图与部署图二、实验目的（1）对象图和包1．对象图的基本概念。

2．包的基本概念。

3．掌握在Rational Rose中绘制对象图和包。

（2）组件图与部署图1．理解组件图的基本概念。

2．理解组件图的应用：逻辑部署。

3．理解部署图的基本概念。

4．理解部署图的应用：物理部署。

5．掌握组件图和部署图绘制的方法。

三、实验内容及原理（1）TJKD图书管理系统的分析和设计已按计划完成类图和交互图的分析与设计，不过当这份文档提交给图书馆的使用人员审查时，他们认为最好能用一个实例来说明系统的运作，现系统分析部指派您完成该项任务，为系统绘制一张对象图。

1．以借书过程为例绘制对象图；（2）TJKD图书管理系统的分析和设计已按计划完成类图和交互图的分析与设计，下一步将完成系统的组件图和部署图，现系统分析部指派您完成如下任务：1．完成系统的组件图。

四、实验步骤（1）对象图和包(1) 确定对象的值类名对象名属性值方法LendFrame lfLend BookName=”UML Guide”ReaderID=”S05001”lendBookBookManager bmMain findBookByNamelendBookBook bLend BookName=”UML Guide”ISBN=”ISBN12315”findFreeItemItem iLend ISBN=”ISBN12315”ItemID=”B05001”getItemID setLoanState(2) 绘图，根据（1）中的描述，绘制出当iLend状态变更时，系统中各对象的状态（3）根据分析设计情况，进一步设计对象和包之间的关系。

（2）组件图（1）在组件视图中双击Main图，为编辑组件图做好准备，这时绘图工具栏中的图标（2）在组件视图中，从工具栏中选择MainProgram图标，在右边的绘图区中添加一个新组件，并取名StartClass.java表明新增一个主程序。

计算机科学与技术专业实验报告 课程名称：UML 统一建模语言……………………………………………装……………………………………订……………………………………线……………………………………………………………泛化关系、包含关系和扩充关系。

①泛化关系：一个用例可以被特别列举为一个或多个子用例。

子用例从父用例处继承行为和属性，还可以添加行为或覆盖、改变已继承的行为。

在图形上，用例间的泛化关系用带空心箭头的实线表示，箭头的方向由子用例指向父用例。

②包含关系：一个用例可以简单地包含其他用例具有的行为，并把它所包含的用例行为作为自身行为的一部分。

包含关系把几个用例的公共步骤分离成一个单独的被包含用例。

③扩展关系：一个用例可以被定义为基础用例的增量扩展。

扩展关系为处理异常或构建灵活系统框架提供了一种有效的方法。

而在该系统中，主要包含四个参与者：系统管理员，店长，营业员和财务管理员。

下面就对该系统用例图作分析解释。

（Ⅰ）按参与者略分①系统管理员：相当于系统的一个超级用户，他具有以上各个参与者的最高权限。

他主要的任务是维护系统，维护数据库，对系统基本资料的设置。

当然作为系统的超级用户，他理所当然的具有各个用户所具有的功能。

（如图2-1所示）②店长：作为整个店的管理者，他具有会员管理，会员充值，当人手不足的时候，他会额外地负责收、领取衣物等功能。

（如图2-2所示）③财务员：主要负责财务管理相关模块。

（如图2-4所示）④营业员：作为系统的基层人员，主要负责系统的收、领取衣物功能。

（如图2-3所示）图2-1图2-2图2-3图2-4（Ⅱ）按系统的重要模块细分①系统设置模块：设置系统基本信息，由系统管理员操控；如图2-5所示②统计管理模块：统计分析营业状况，由财务管理员操控；如图2-6所示③收取衣物模块：记录营业员收取衣物的状况，由营业员操控；如图2-7所示④领取衣物模块：记录顾客衣物领取的状况，由营业员操控；如图2-8所示图2-5图2-6图2-7图2-8⑵类图：是描述类、接口、协作以及它们之间关系的图，用来显示系统中各个类的静态结构。

关于uml实验报告参考第1篇面向对象系统分析与设计课程是计算机科学与技术本科专业（软件方向）的一门重要的专业课。

通过本课程的学习，使学生在已有的计算机软硬件基础知识、程序设计知识、数据库和网络通信知识的基础上系统掌握面向对象系统分析与设计的基本方法和技术，并具有针对特定环境下的应用问题进行信息系统开发(包括系统分析、设计与实现)的能力。

通过学习本课程学生可以理解和掌握面向对象系统的分析和设计的方法和分步过程、掌握面向对象系统分析和设计的建模标准UML 语言，能够利用Rational Rose（或Microsoft Viso）软件以某一信息系统为例进行系统分析和设计。

本课程主要介绍系统原理的基本概念、系统开发过程RUP、对面向对象分析和面向对象设计的方法、对面向对象分析和设计的建模标准UML等内容。

通过本课程的学习，学生掌握的知识、内容及掌握的程度要求为： 1. 使学生理解面向对象的信息系统的开发过程、系统分析和设计的原则和方法；2. 使学生掌握UML语言的基础知识，以及UML在面向对象的软件系统分析和设计中的应用，并能使用UML工具建立系统模型；3. 使学生掌握在UML系统模型下应用高级语言建立应用系统的方法；4. 通过案例教学和实验，提高学生在应用面向对象技术开发软件方面的动手能力和解决问题的能力，并鼓励创新。

本实验所要求的建模工具为Rational Rose 20xx。

本课程拟通过对如下系统进行建模来实现分析与设计。

图书管理系统人事信息管理系统软件项目管理系统网上商店销售管理系统教务管理系统计算机软件建模技术现在越来越广泛的应用于软件工程中。

《面向对象的系统分析与设计》课程实验的目的是为了使学生在课程理论学习的同时，通过在一个实践的环境下，实际学习软件统一建模语言，对软件建模技术有一个初步的了解及认识。

通过本指导书中的各个实验，学习掌握对一般面向对象系统建模的方法与技术。

总之，通过上述实验环节，使学生加深了解和更好地掌握《面向对象的系统分析与设计》课程教学大纲要求的内容。

《UML系统建模与分析设计》
实验报告
软件工程三班
指导教师: 刘恒
课题名称: 电子商城
后
台订单管理
第一章 系统需求分析
1.系统需求分析
随着信息产业的迅速发展和互联网的迅速普及,电子商务已经进入了告诉发展的时代,国内也有很多成功的案例,人们现在更需要的是足不出户就可以购买产品,所以,我们需要一个便捷的,交互性强的在线购物网站,在电子商城这个系统中,用户可以与商家直接进行交易,用户可以注册账户,管理个人信息,用户也可以查看个人信息,查看历史购买记录,最后确认在线支付或者货到付款,从而完成购物.
2.各模块需求分析 前台模块:
●商品支付：实现多种支付方式，并且完成支付。

第二章 系统整体功能概述
电子商城功能图
电子商城
前台用户系统
后台管理系统
注册登录
后台用户管理 后台商品管理
第三章UML 系统建模
一.静态建模
1.1用例图
前台用户用例图
:
购买商品 商品支付
个人信息管理
1.2活动图
1.2.1前台用户活动图
购物车管理活动图:
1.3类图
系统类图：
二.动态建模
2.1状态图
2.1.1前台状态图
付款方式状态图
2.2协作图
用户注册协作图
用户登陆协作图
查看商品协作图
付款协作图
三.系统组件图
四.系统部署图。
