测绘技术三维城市建模技术解析随着城市化进程的不断推进，人们对城市空间的需求也日益增长。
而测绘技术在城市规划与管理中扮演着重要的角色。
在过去，传统的测绘技术仅能够提供二维的地理信息，难以满足城市空间管理的需求。
然而，随着科技的进步和创新，三维城市建模技术应运而生。
一、三维城市建模技术的定义与发展三维城市建模技术是指利用测绘技术和计算机生成的模型，实现对城市空间的精确建模和模拟。
这项技术可以将现有的地理数据与建筑物、道路、地形等要素结合起来，形成真实且可交互的城市模型。
在过去的几十年中，三维城市建模技术得到了迅速发展。
起初，人们使用航空摄影和卫星遥感技术获取地理信息，并通过计算机进行数据的处理和分析。
然而，由于数据量大、处理速度慢以及计算机性能的限制，这种方法无法满足实时建模和模拟的需求。
如今，随着激光雷达、摄像头和无人机等先进设备的应用，以及计算机硬件和软件的飞速发展，三维城市建模技术取得了长足进步。
现在，测绘技术可以通过激光遥感技术获取高精度的地形和建筑物数据，将其与卫星影像进行融合，形成更加真实的三维城市模型。
二、三维城市建模技术的应用领域三维城市建模技术在城市规划和管理中具有广泛的应用。
首先，它可以帮助城市规划师和建筑设计师进行规划和设计。
通过建立真实的三维城市模型，他们可以更好地预测建筑物的阴影、交通流量、可视性等因素，从而优化城市的布局和发展方向。
其次，三维城市建模技术在建筑物的施工和维护过程中起到了重要的作用。
施工人员可以利用三维模型进行场地布置和物流规划，提高工作效率；维护人员可以通过模型精确定位建筑物的问题并进行修复。
此外，三维城市建模技术还在城市安全和应急管理方面发挥了关键作用。
基于真实的城市模型，应急管理部门可以进行模拟演练，提前规划和预防意外事件的发生。
三、三维城市建模技术的挑战和未来发展尽管三维城市建模技术取得了长足的发展，但仍然面临着一些挑战和问题。
首先，获取数据的成本较高。

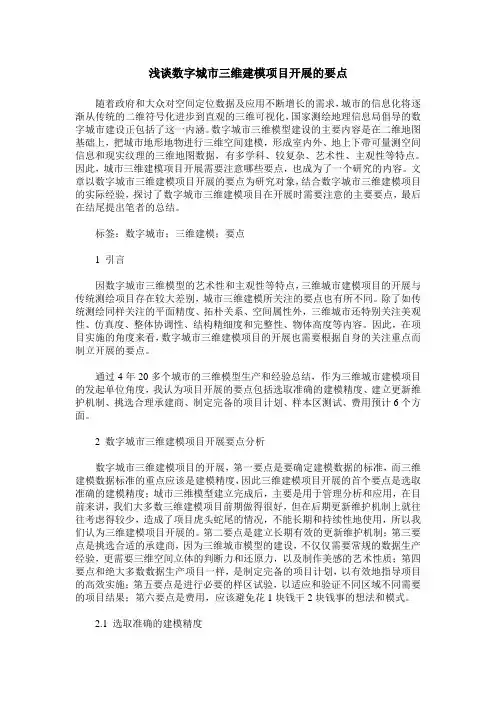

浅谈数字城市三维建模项目开展的要点随着政府和大众对空间定位数据及应用不断增长的需求，城市的信息化将逐渐从传统的二维符号化进步到直观的三维可视化，国家测绘地理信息局倡导的数字城市建设正包括了这一内涵。
数字城市三维模型建设的主要内容是在二维地图基础上，把城市地形地物进行三维空间建模，形成室内外、地上下带可量测空间信息和现实纹理的三维地图数据，有多学科、较复杂、艺术性、主观性等特点。
因此，城市三维建模项目开展需要注意哪些要点，也成为了一个研究的内容。
文章以数字城市三维建模项目开展的要点为研究对象，结合数字城市三维建模项目的实际经验，探讨了数字城市三维建模项目在开展时需要注意的主要要点，最后在结尾提出笔者的总结。
标签：数字城市；三维建模；要点1 引言因数字城市三维模型的艺术性和主观性等特点，三维城市建模项目的开展与传统测绘项目存在较大差别，城市三维建模所关注的要点也有所不同。
除了如传统测绘同样关注的平面精度、拓朴关系、空间属性外，三维城市还特别关注美观性、仿真度、整体协调性、结构精细度和完整性、物体高度等内容。
因此，在项目实施的角度来看，数字城市三维建模项目的开展也需要根据自身的关注重点而制立开展的要点。
通过4年20多个城市的三维模型生产和经验总结，作为三维城市建模项目的发起单位角度，我认为项目开展的要点包括选取准确的建模精度、建立更新维护机制、挑选合理承建商、制定完备的项目计划、样本区测试、费用预计6个方面。
2 数字城市三维建模项目开展要点分析数字城市三维建模项目的开展，第一要点是要确定建模数据的标准，而三维建模数据标准的重点应该是建模精度，因此三维建模项目开展的首个要点是选取准确的建模精度；城市三维模型建立完成后，主要是用于管理分析和应用，在目前来讲，我们大多数三维建模项目前期做得很好，但在后期更新维护机制上就往往考虑得较少，造成了项目虎头蛇尾的情况，不能长期和持续性地使用，所以我们认为三维建模项目开展的。

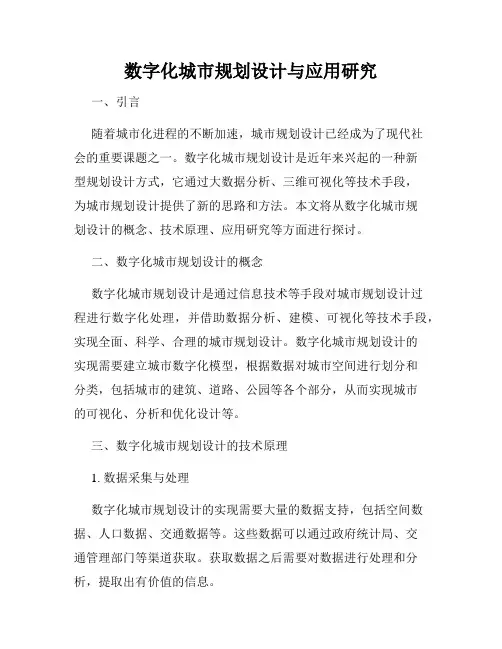

数字化城市规划设计与应用研究一、引言随着城市化进程的不断加速，城市规划设计已经成为了现代社会的重要课题之一。
数字化城市规划设计是近年来兴起的一种新型规划设计方式，它通过大数据分析、三维可视化等技术手段，为城市规划设计提供了新的思路和方法。
本文将从数字化城市规划设计的概念、技术原理、应用研究等方面进行探讨。
二、数字化城市规划设计的概念数字化城市规划设计是通过信息技术等手段对城市规划设计过程进行数字化处理，并借助数据分析、建模、可视化等技术手段，实现全面、科学、合理的城市规划设计。
数字化城市规划设计的实现需要建立城市数字化模型，根据数据对城市空间进行划分和分类，包括城市的建筑、道路、公园等各个部分，从而实现城市的可视化、分析和优化设计等。
三、数字化城市规划设计的技术原理1. 数据采集与处理数字化城市规划设计的实现需要大量的数据支持，包括空间数据、人口数据、交通数据等。
这些数据可以通过政府统计局、交通管理部门等渠道获取。
获取数据之后需要对数据进行处理和分析，提取出有价值的信息。
2. 建立城市数字化模型数字化城市规划设计需要建立城市数字化模型，通过对城市空间进行数字化建模，将城市空间数据划分、分类和标注，实现城市的全面、准确、科学的表达。
3. 数据分析和建模数字化城市规划设计需要借助数字化建模技术，将分布于城市各个部分的数据进行建模，从而实现城市的可视化。
这种建模方式可以帮助设计师更加全面和细致地了解城市情况，为规划设计提供更好的支持。
4. 可视化技术数字化城市规划设计还需要借助可视化技术，将建立好的城市数字化模型通过网络和其他媒介展示出来，以便于人们更加清晰、直观地了解城市情况，包括城市的建筑、道路、公园等方面。
5. 优化设计数字化城市规划设计可以借助计算机模拟等技术手段，对城市规划方案进行评估和优化，达到更好的城市规划效果。
四、数字化城市规划设计的应用数字化城市规划设计已经得到了广泛的应用，主要表现在以下几个方面：1. 地理信息系统（GIS）应用GIS 可以支持数字化城市规划工作的各个环节，可以对城市资源分布、人口密度等进行精确的分析，帮助城市规划师更为掌握城市的情况，提供更好的城市规划设计方案。
面向智慧城市建设的三维建模关键技术研究与应用分析随着城市化进程的加速和科技的不断发展，智慧城市建设已经成为新的城市发展方向。
智慧城市通过信息技术和智能化手段，实现城市资源的高效利用、环境的持续改善、居民生活的舒适便捷。
而三维建模作为智慧城市建设中的关键技术，其研究与应用对于城市规划、管理和决策具有重要意义。
本文将对面向智慧城市建设的三维建模关键技术进行深入研究与应用分析。
一、三维建模技术的发展与应用现状1. 三维建模技术的发展三维建模技术是指利用计算机技术对三维物体进行实体建模，实现对物体形状、结构和颜色的精确描述。
三维建模技术最初应用于动画、游戏和影视等领域，随着科技的发展和需求的增加，逐渐应用到城市规划、建设、管理和决策中。
目前，三维建模技术已经成为智慧城市建设的核心技术之一。
2. 三维建模技术的应用现状在智慧城市建设中，三维建模技术被广泛应用于城市规划、建筑设计、交通管理、环境保护、应急响应等方面。
通过三维建模，可以实现城市的数字化、可视化和智能化，为城市管理和决策提供重要的支持和参考。
目前，国内外许多城市已经开始使用三维建模技术，并取得了显著成效。
1. 高精度三维地理信息获取技术高精度的三维地理信息是实现智慧城市建设的基础，而高精度三维地理信息获取技术则是其核心。
目前，高精度三维地理信息获取技术主要包括激光雷达技术、多视角影像获取技术、卫星遥感技术等。
这些技术能够实现对城市地形、建筑、绿化等要素的高精度获取，为城市三维建模提供了可靠的数据支撑。
2. 大数据处理与分析技术在智慧城市建设中，需要处理和分析大量的城市数据，而大数据处理与分析技术则成为关键。
通过大数据处理与分析技术，可以实现对城市各种数据的整合、挖掘和分析，为城市规划和管理提供重要的决策依据。
大数据处理与分析技术也可以实现对城市三维建模数据的处理和优化。
3. 虚拟现实技术虚拟现实技术是指利用计算机图形学、图像处理、人机交互等技术，实现对虚拟环境的模拟和交互。
三维数字城市建模精度与制作标准研究城市是区域经济、政治和文化中心，是现代产业高度集聚的地区和国民¾-济持续发展的载体，创造和集聚着国家巨大的物质财富，在我国¾-济社会发展中起着主导和带动作用。
“数字城市”是物质城市以二进制形式在计算机中的再现和反映，是以信息技术（尤其是地理信息技术）为核心、以网络技术为支撑的城市信息管理与服务体系，“数字城市”的建设任务就是利用现代高科技手段，充分收集、整合、挖掘城市各种信息资源，建立面向政府、企业、社区的信息平台、应用系统以及政策法规保障体系。
本文结合项目实际，探讨了三维数字城市工程建设中的模型建造的精度和标准问题。
三维城市模型（3DCM）是对真实城市的三维数字化表现，它突破传统平面地图的限制，通过对地形、地物的数字化三维模拟，提供给使用者一个与真实生活环境类似的虚拟城市环境，通过对三维虚拟城市的数字化管理，可为城市规划、建设与运营提供可持续发展的信息化服务，从而提高城市空间信息共享和利用水平，提升城市整体信息化管理水平。
当前，三维“数字城市”的研究与实践已¾-十分广泛，武汉市三维数字地图旨在搭建武汉市三维数字模型数据库，并建立三维数据的更新与维护机制，在此基础上，建成服务于城市规划设计与审批、城市建设和运营管理的空间信息平台。
一、三维城市模型制作精度三维城市模型是建设三维数字城市的基础和载体。
三维模型的制作精度直接影响可视化表现效果，模型制作越精细，场景表现效果越逼真。
但是，高精度的三维空间数据不仅会严重影响系统速度，同时也增加了模型建造成本，延缓了模型生产进度，因此，确定三维模型的制作精度，是项目初期就要考虑的问题。
三维模型的制作精度应满足软件系统的功能需求，因此，模型的建造应立足于应用；同时考虑到后期功能扩充和技术发展趋势，还应留有升级的余地。
综合考虑各种因素，武汉市三维数字地图项目的模型建设确立了以下原则：1、根据系统需求划分不同的LOD模型三维城市模型应分为多个级别进行建造，不同级别对应不同的简化程度和不同的应用领域。
面向智慧城市建设的三维建模关键技术研究与应用分析随着社会的发展和科技的进步，智慧城市建设成为了现代城市建设的重要方向。
面向智慧城市建设的三维建模关键技术研究与应用分析，对于智慧城市的规划、设计和建设具有重要的意义。
本文将从三维建模的概念和发展、关键技术研究和应用分析等方面进行探讨。
一、三维建模的概念和发展三维建模是指通过计算机技术将现实世界的物体、场景模拟成为三维模型的过程。
三维建模技术可分为建模软件、建模数据和建模方法与算法三部分。
传统的建模技术主要包括手工建模和参数化建模，而随着计算机技术的发展，基于大数据的自动建模、深度学习等新技术也得到了广泛应用。
三维建模技术的发展经历了从二维平面建模到三维实体建模的过程，现在已经发展成为了一个比较成熟的技术领域。
随着虚拟现实、增强现实等技术的不断发展，三维建模技术在建筑设计、城市规划、数字娱乐等领域得到了广泛应用。
二、面向智慧城市建设的三维建模关键技术研究1. 高精度地理信息数据采集技术在智慧城市建设中，要实现对城市空间信息的精准获取和高效利用，就需要依托于高精度地理信息数据采集技术。
目前，常见的地理信息数据采集技术包括激光雷达扫描技术、立体摄影技术等。
这些技术可以实现对城市空间信息的高精度采集，并能够为后续的三维建模提供可靠的数据基础。
2. 三维建模算法及模型管理技术在三维建模领域，建模算法及模型管理技术是关键的核心技术之一。
目前，在三维建模领域涌现了一系列创新性算法和技术，如基于点云数据的三维重建算法、虚拟现实技术、模型压缩与优化技术等，这些技术的研究与应用将进一步提升三维建模的精度和效率。
3. 三维可视化技术在智慧城市建设中，三维可视化技术能够将三维建模的结果以逼真的形式展现出来，使得人们能够更直观、更真实地感受到城市空间的变化。
针对大规模城市场景的三维可视化技术研究和应用，是当前三维建模技术领域的一个热点方向。
三、面向智慧城市建设的三维建模应用分析1. 智慧城市规划设计通过三维建模技术，可以对城市的规划设计进行全方位的展示和演示，包括建筑布局、交通设计、城市景观等。

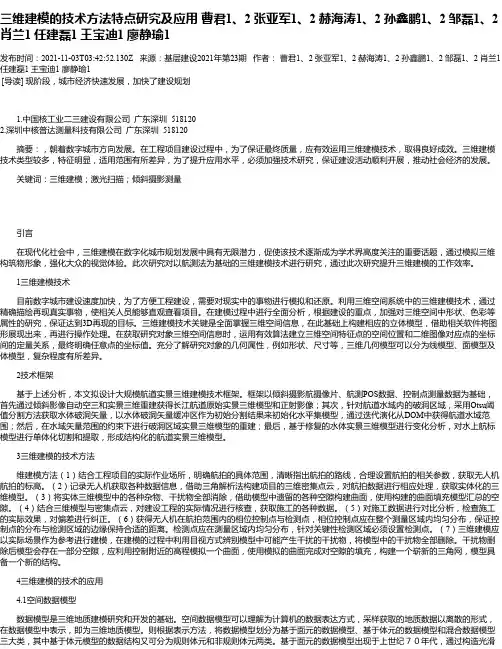

三维建模的技术方法特点研究及应用曹君1、2 张亚军1、2 赫海涛1、2 孙鑫鹏1、2 邹磊1、2肖兰1 任建磊1 王宝迪1 廖静瑜1发布时间：2021-11-03T03:42:52.130Z 来源：基层建设2021年第23期作者：曹君1、2 张亚军1、2 赫海涛1、2 孙鑫鹏1、2 邹磊1、2 肖兰1任建磊1 王宝迪1 廖静瑜1[导读] 现阶段，城市经济快速发展，加快了建设规划1.中国核工业二三建设有限公司广东深圳 5181202.深圳中核普达测量科技有限公司广东深圳 518120摘要：，朝着数字城市方向发展。
在工程项目建设过程中，为了保证最终质量，应有效运用三维建模技术，取得良好成效。
三维建模技术类型较多，特征明显，适用范围有所差异，为了提升应用水平，必须加强技术研究，保证建设活动顺利开展，推动社会经济的发展。
关键词：三维建模；激光扫描；倾斜摄影测量引言在现代化社会中，三维建模在数字化城市规划发展中具有无限潜力，促使该技术逐渐成为学术界高度关注的重要话题，通过模拟三维构筑物形象，强化大众的视觉体验。
此次研究对以航测法为基础的三维建模技术进行研究，通过此次研究提升三维建模的工作效率。
1三维建模技术目前数字城市建设速度加快，为了方便工程建设，需要对现实中的事物进行模拟和还原。
利用三维空间系统中的三维建模技术，通过精确描绘再现真实事物，使相关人员能够直观查看项目。
在建模过程中进行全面分析，根据建设的重点，加强对三维空间中形状、色彩等属性的研究，保证达到3D再现的目标。
三维建模技术关键是全面掌握三维空间信息，在此基础上构建相应的立体模型，借助相关软件将图形展现出来，再进行操作处理。
在获取研究对象三维空间信息时，运用有效算法建立三维空间特征点的空间位置和二维图像对应点的坐标间的定量关系，最终明确任意点的坐标值。
充分了解研究对象的几何属性，例如形状、尺寸等，三维几何模型可以分为线模型、面模型及体模型，复杂程度有所差异。

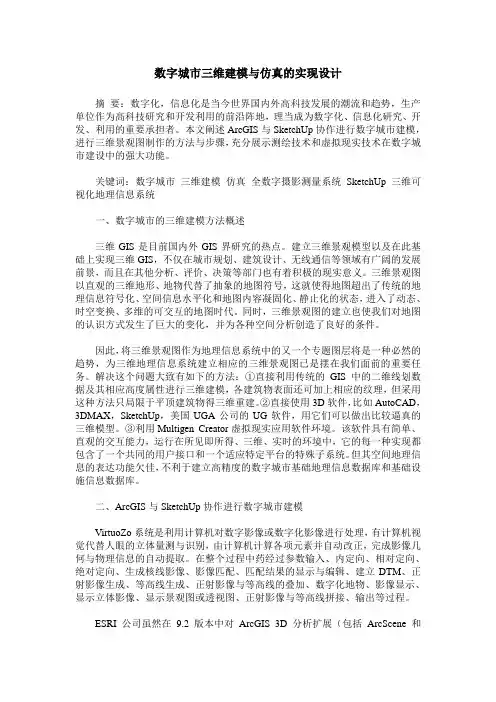

数字城市三维建模与仿真的实现设计摘要：数字化，信息化是当今世界国内外高科技发展的潮流和趋势，生产单位作为高科技研究和开发利用的前沿阵地，理当成为数字化、信息化研究、开发、利用的重要承担者。
本文阐述ArcGIS与SketchUp协作进行数字城市建模，进行三维景观图制作的方法与步骤，充分展示测绘技术和虚拟现实技术在数字城市建设中的强大功能。
关键词：数字城市三维建模仿真全数字摄影测量系统SketchUp 三维可视化地理信息系统一、数字城市的三维建模方法概述三维GIS是目前国内外GIS界研究的热点。
建立三维景观模型以及在此基础上实现三维GIS，不仅在城市规划、建筑设计、无线通信等领域有广阔的发展前景，而且在其他分析、评价、决策等部门也有着积极的现实意义。
三维景观图以直观的三维地形、地物代替了抽象的地图符号，这就使得地图超出了传统的地理信息符号化、空间信息水平化和地图内容凝固化、静止化的状态，进入了动态、时空变换、多维的可交互的地图时代。
同时，三维景观图的建立也使我们对地图的认识方式发生了巨大的变化，并为各种空间分析创造了良好的条件。
因此，将三维景观图作为地理信息系统中的又一个专题图层将是一种必然的趋势，为三维地理信息系统建立相应的三维景观图已是摆在我们面前的重要任务。
解决这个问题大致有如下的方法：①直接利用传统的GIS中的二维线划数据及其相应高度属性进行三维建模，各建筑物表面还可加上相应的纹理，但采用这种方法只局限于平顶建筑物得三维重建。
②直接使用3D软件，比如AutoCAD，3DMAX，SketchUp，美国UGA公司的UG软件，用它们可以做出比较逼真的三维模型。
③利用Multigen Creator虚拟现实应用软件环境。
该软件具有简单、直观的交互能力，运行在所见即所得、三维、实时的环境中，它的每一种实现都包含了一个共同的用户接口和一个适应特定平台的特殊子系统。
但其空间地理信息的表达功能欠佳，不利于建立高精度的数字城市基础地理信息数据库和基础设施信息数据库。
面向数字城市建设的三维建模关键技术研究与应用
摘要：随着我国经济发展水平的不断提高，城市化进程不断推进，在计算机技
术及多媒体技术支持下，数字城市应运而生，标志着城市现代化的来临。
在数字
城市建设中，采用三维建模可以将模型精准化、精细化，运用激光扫描技术可以
得到超精细化的三维模型数据，真正实现了三维模型数据获取的高效性及精细化。
本文将对三维建模相关技术在数字城市建设中的应用具体分析，以提供更加精准、可靠的数据信息，推动数字城市建设步伐。
关键词：数字城市；三维建模；关键技术；激光扫描
将计算机、多媒体技术及大容量存储技术为基础，将宽带网络作为纽带，综
合运用了遥测、仿真-虚拟、GPS等技术，多空间、多维度、多种类的对城市三维
描述，将城市的过去、现在及未来呈现在网络中，进而实现数字化虚拟的过程就
是数字城市。
当前，数字城市被提出了新的建设思路，即“一库+一平台+N个典型应用”。
其中，对空间数据库统一、包括二维专题数据、三维数据、二维基础数据的统一就是一库；地理信息公共服务平台是指一平台，一平台具有权威性及全区
统一性，主要提供各种数据服务；将N个服务区实际需求应用系统建立起来就是
N个典型应用。
其中，通过三维数据可以客观、真实的将数字城市建设情况反应
出来。
数字城市建设中，涉及到传统手工三维建模技术、三维激光扫描技术、倾
斜摄影测量半自动建模技术等，本文将对这些技术应用具体探究。
1 传统手工三维建模技术应用
数字化城市建设中，出现最早的就是传统手工三维建模技术，主要包括三大类，即三维地形模型、三维灰体模型及三维精细模型。
下面对三种模型制作具体
探究。
三维地形模型制作。
叠加DOM影像在已经存在的DEM基础上，然后将叠加
的DOM与DEM结合，使用地形生成软件，最终可以将三维地形模型生成；三维
灰体模型制作。
通过三维模型软件自动生成地形图建筑物矢量数据与建筑物高度
信息，体现了高度自动化的模型制作；三维精细化模型制作。
获取地物精准平面
位置，运用1：500比例尺地形图与高分辨率的DOM影像数据，然后将地物主体
顶部精准高程获取，通过航测的方式。
获取地物纹理照片，使用外业采集方式，
并且对纹理照片使用PS软件处理，将手工模型制作出来，使用3ds Max，最终整
合三维精细模型与三维地形模型场景。
该模型有着真实性高、较高的测量精度等
优势，但不足是建模周期较长，三维数据时间需求难以满足。
2 三维激光扫描建模技术
在数字城市建设中，三维可视化要求较高，对于一些复杂高度的地物来说，
采用传统手工建模将难以将这类地物建模要求满足，这就需要运用到三维激光扫
描技术。
可以分为定点三维激光扫描、车载激光扫描两种三维激光扫描建模方法，可以对复杂立交桥、钢厂地上管线、历史文化保护等建模，三种建模方式存在相
似性，不同的是工作方式。
图5为三维激光扫描技术应用流程。
图1 三维激光扫描技术应用流程
2.1定点三维激光扫描技术
利用了激光测距原理，可以对被测体的大量密集点三维坐标记录，同时记录地物反射率
与纹理相关信息，从而将被测目标的三维模型构建出来，获取图件数据，包括线、面、体等
图件数据。
三维激光扫描技术之所以被看作是从单点测量到面测量的技术突破，是因为三维
激光扫描系统可以获取被测对象大量数据点。
为此，三维建模运用该技术，有着更加显著的
效果。
2.2车载激光扫描技术
车载激光扫描技术与定点三维激光扫描技术不同之处在于可以移动测量，将激光扫描仪
放置到移动的车辆上进行移动式作业。
移动车辆或者其他用于承载装置的平台（移动平台）、POS系统、导航传感器、测量系统构成了车载激光扫描测量系统。
使用车载扫描仪器可以短
距离内作业，为此，有着采集密度大、速度快、精度高等优势，且可以沿着街道行驶，不会
影响到周围交通，应用上较为便捷，可以将街道两侧的地物信息，包括纹理信息、几何信息
等及时获取到，已经成为获取城市空间信息的重要手段。
其流程详见图2。
图2 车载激光扫描技术应用流程
通过上述流程，可以将三维点与云数据快速获取到，同时可以将纹理信息快速获得，对
于复杂结构的三维模型构建更加快速。
除了以上优势以外，还能够将街景数据获取到，当前，应用车载激光扫描可以将四环内立交桥三维精细模型获取。
但是缺点是有着较高的应用成本、且数据后期处理任务繁重。
为此，复杂结构三维建模及超精细化三维建模适合应用该模式。
3 倾斜摄影测量半自动建模技术
建模精细化及超精细化问题依靠三维建模及激光扫描技术可以解决，但是很多空间信息
需要快速获取到，有着快速获取三维模型的需求，此时应用以上两种技术依然难以满足要求。
为此，需要使用倾斜摄影测量技术。
实际上，倾斜摄影测量技术是一种机载三维激光扫描技术，分为低空倾斜摄影测量与中高空倾斜摄影测量建模两种，这是基于该测量技术半自动建
模方式划分的。
两种建模方法有着相同的技术原理，但是使用的机型载体与航高不同，为此，适用于不同范围。
首先，获取建筑物顶部依及侧面的激光点云，通过机载LiDAR，从而将建
筑物整体框架激光点云数据获取到，云数据的作用是对建筑物体框模型制作；然后，采集地
物影像，使用垂直相机与倾斜相机，获取纹理数据，通过程序半自动匹配，进而制作完成精
细化模型。
倾斜摄影测量技术优势体现在POS数据解算、点云数据建模、点云数据处理、密
集匹配及遮挡检测。
整个建模技术流程详见图3。
图3 基于倾斜摄影测量半自动建模技术流程
4 应用案例
某城市历史文化保护中使用了三维激光扫描与传统手工三维建模结合的方式，对整个保
护区域三维建模，实现对旧城的信息化保护。
对旧城保护策略分析应用到数据浏览、分析等
方法，并且叠加了其他的二维数据，使旧城保护更加直观与精细化。
使用传统手工三维建模
对该市某小学室内三维建模，基于Unity 3D平台，室内三维模型叠加管线数据实时获取，可
以更好的对应急路线规划、室内设施管理等提供指导。
对该市的科技园区开展全三维建模，
并且结合了该园区经济发展目标及要求，在土地规划、项目管理、产业布局等业务系统中进
行三维建模，叠加经济业务数据在三维模型数据基础上，依据当地展示厅要求，实现室内展
厅建模工作，通过传统手工建模实现，取得了非常好的展示效果。
同时，该城市的住建业务、地下管线等方面应用三维建模技术也均取得了显著成果。
结束语：
本文主要对数字城市建设应用到的三维建模技术进行了具体探究，包括传统手工三维建模、三维激光扫描建模、倾斜摄影测量半自动建模等方式，三种建模技术均在数字城市建设
中有着广泛应用，并且有着各自的优势及适用范围，均取得了显著的应用效果。
均可以提供
精准、客观、全面的数字信息，为数字城市建设提供科学指导，为未来智慧城市建设提供了
坚实的技术支持。
参考文献：
[1]关丽，丁燕杰，张辉，冯学兵，谭向农，赵金玲.面向数字城市建设的三维建模关键技
术研究与应用[J].测绘通报，2017（02）：90-94.
[2]马普军，刘新芳.数字城市建设中的三维建模[J].科技展望，2016，26（10）：183.。
