ed节能灯电路图及制作过程

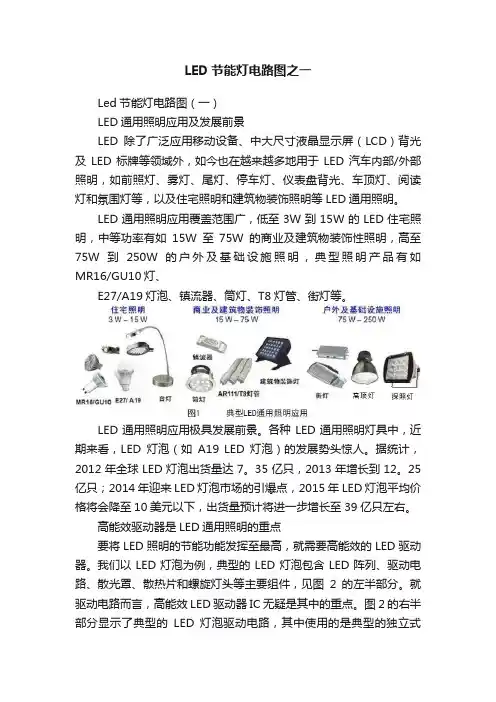

LED节能灯电路图之一Led节能灯电路图（一）LED通用照明应用及发展前景LED除了广泛应用移动设备、中大尺寸液晶显示屏（LCD）背光及LED标牌等领域外，如今也在越来越多地用于LED汽车内部/外部照明，如前照灯、雾灯、尾灯、停车灯、仪表盘背光、车顶灯、阅读灯和氛围灯等，以及住宅照明和建筑物装饰照明等LED通用照明。

LED通用照明应用覆盖范围广，低至3W到15W的LED住宅照明，中等功率有如15W至75W的商业及建筑物装饰性照明，高至75W到250W的户外及基础设施照明，典型照明产品有如MR16/GU10灯、E27/A19灯泡、镇流器、筒灯、T8灯管、街灯等。

LED通用照明应用极具发展前景。

各种LED通用照明灯具中，近期来看，LED灯泡（如A19 LED灯泡）的发展势头惊人。

据统计，2012年全球LED灯泡出货量达7。

35亿只，2013年增长到12。

25亿只；2014年迎来LED灯泡市场的引爆点，2015年LED灯泡平均价格将会降至10美元以下，出货量预计将进一步增长至39亿只左右。

高能效驱动器是LED通用照明的重点要将LED照明的节能功能发挥至最高，就需要高能效的LED驱动器。

我们以LED灯泡为例，典型的LED灯泡包含LED阵列、驱动电路、散光罩、散热片和螺旋灯头等主要组件，见图2的左半部分。

就驱动电路而言，高能效LED驱动器IC无疑是其中的重点。

图2的右半部分显示了典型的LED灯泡驱动电路，其中使用的是典型的独立式LED驱动器。

要发挥LED通用照明的高能效优势，LED驱动器存在多重挑战。

首先就是能效至关重要。

以LED灯泡为例，其形状固定，散热受限，采用高能效LED驱动器则可帮助将更多电能转化为光能，帮助散热。

其次，LED灯泡空间有限，需要更大的散热片面积，较大功率的灯泡尤为如此。

此外，LED正在迅速变化，提供多种选择，这对LED驱动器的选择也构成了挑战。

由于LED灯泡空间有限，故须减小驱动电子电路的尺寸以使剩余空间增多，配合散热。

led节能灯电路图如下：led节能灯原理 led节能灯电路图及led节能灯配件3.2信号处理电路根据以上传感器输出信号波形，这里给出一种适合的信号处理电路，如图6所示。

整个电路由传感器、放大电路、滤波电路、正向电压峰值保持电路、窗口电压比较器及数字电平转换电路组成。

图6信号处理电路图放大电路由R2、R3、U2A和R4、R5、U2B所构成的两级倒相比例器组成，增益取值应以能够将传感器的输出信号电压放大至便于处理的1.0～4.5 V为宜。

滤波电路由有源带通滤波电路和π型无源滤波电路两部分组成。

U2C与R6～R8及C3、C4共同组成有源带通滤波电路，带通范围是2.25～9.05 Hz，增益为0.5；R9和C5、C6组成π型无源滤波电路。

传感器输出信号经过放大和滤波处理之后，波形如图5所示。

正向电压峰值保持电路由D1和C7组成，它利用电容对电荷的存储能力使图5中A、B处的峰值在一定的时间内得到保持，而成为单峰值正向脉冲信号，波形如图7所示。

图7单峰值正向脉冲信号波形图U2D和R10、R11及C8组成了又一级倒相比例器，对信号再次放大，以补偿信号在有源带通滤波中的损失，同时使信号反相，便于窗口电压比较器在Vref和V均为正值时的信号处理。

窗口电压比较器由U3A、U3B和R12～R23及D2～D6共同组成，其电压窗口范围是(-Vref-V,-Vref+V)［2］。

对于Vo输出端，当输入比较器的信号电压落在窗口内时，输出约为0V；反之，则输出为+5V。

而对于Vn输出端，当输入电压高于-Vref时输出为0 V；否则，输出为+5 V。

利用Vo、Vn两个输出，再配合由U4A～U4D四个与非门组成的逻辑电路，就可以实现信号处理的最后一步。

如果将电压比较器的窗口位置设定得使不同运动方向产生的信号脉冲峰值在反相后分别进入窗口区及窗口以下区，则在OUT1和OUT2输出端可得到适合于计数处理的逻辑电平信号，波形如图8中所示。

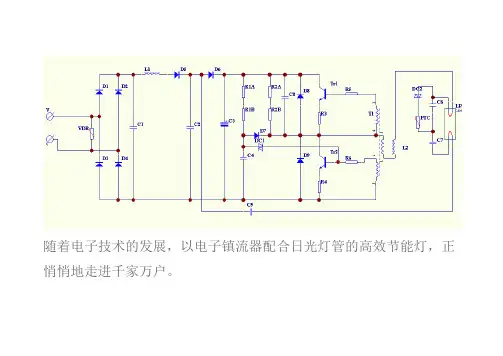

随着电子技术的发展，以电子镇流器配合日光灯管的高效节能灯，正悄悄地走进千家万户。

使用中发现电子镇流器有两大缺点：
(1)三极管(如C2482等)易损坏，使节能灯的寿命极短；
(2)功率因数较低，节能效果并不理想。

现有电子镇流器电路如附图所示。

市电经整流、滤波后供给逆变电路，使逆变电路工作，点亮日光灯管。

这种电路的节能灯对电网呈容性，
功率因数为0.7左右。

由于电容滤波，输入逆变电路的直流电压，纹波系数较高，还会造成对电网的污染，对家电干扰较大。

对电路做如下改进，便可有效地解决上述问题。

1.减少滤波电容容量，可将功率因数提高到0.85以上。

改电容滤波为无源滤波，可有效减少纹波系数。

具体做法是去掉附图中C1，换上虚线所示部分。

C′1和C′2的容量因灯管瓦数不同而不同：使用15W
以下灯管C′1和C′2为4.7μF/250V；使用15～30W灯管时为
10μF/250V，使用30W以上灯管时为22μF/250V。

D′为1N4007。

2.在交流220V输入端串入电感线圈L0，并入电容C0，这样做能有效地抑制镇流器对电网的污染，并能在接通电源瞬间减小电流对三极管BG1、BG2的冲击，同时进一步提高了功率因数。

3.换用C2258视放管代替原三极管C2482，效果良好。

4.经以上改进后，灯管亮度会降低。

解决的办法是取下L2的磁芯，垫上几层纸片再插回去，观察亮度变化。

反复几次，直至亮度达到满意为止。

最后用蜡将磁芯封住即可。

LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。

LED节能灯通过将电能转化为光能来发出可见光，相比传统的白炽灯和荧光灯，LED节能灯具有更高的能效和更长的使用寿命。

1. 工作原理LED节能灯的工作原理是基于半导体材料的光电效应。

LED芯片中的半导体材料经过电流的作用下，电子和空穴在P-N结附近复合，产生能量释放出光子，从而发出光线。

LED芯片中的半导体材料通常是砷化镓（GaAs）、砷化铝镓（AlGaAs）等。

LED节能灯的核心部件是LED芯片，LED芯片由多个发光二极管组成。

发光二极管由两个半导体材料构成，其中一个为P型半导体，另一个为N型半导体，两者之间形成P-N结。

当外加正向电压时，电子从N型半导体向P型半导体流动，空穴从P型半导体向N型半导体流动，电子和空穴在P-N结附近复合时释放出光子，从而产生可见光。

2. 原理图LED节能灯的原理图主要包括电源电路、驱动电路和LED芯片。

下面是一种常见的LED节能灯的原理图示例：电源电路：LED节能灯需要一个稳定的直流电源来提供电能。

电源电路主要由交流电输入端、整流电路和滤波电路组成。

交流电输入端接收来自电网的交流电，经过整流电路将交流电转换为直流电，然后通过滤波电路去除电流中的杂波，最终得到稳定的直流电。

驱动电路：LED节能灯的驱动电路主要用于控制LED芯片的电流和电压，以确保LED芯片正常工作。

驱动电路普通由恒流驱动电路和恒压驱动电路组成。

恒流驱动电路可以保持LED芯片的电流恒定，避免电流过大或者过小而导致LED芯片损坏。

恒压驱动电路可以保持LED芯片的电压恒定，避免电压过高或者过低而影响LED芯片的亮度和寿命。

LED芯片：LED节能灯中的LED芯片是发光二极管，由多个发光二极管组成。

LED芯片的数量和罗列方式决定了LED节能灯的亮度和光照分布。

LED芯片通常由金属基板、P型半导体、N型半导体和透明封装材料组成。

自制24V节能灯及电路自制24V节能灯及电路一般的节能灯只能在220V的电压下工作，在车、船上采用蓄电池供电的场合就无法使用了。

本文介绍的节能灯可用24V的直流低压使节能灯正常发光。

工作原理电原理图如图1所示。

接通电源时，电流通过电阻R1、线圈n2到三极管V的基极，使三极管V导通。

这时线圈n1中有电流通过，使脉冲变压器T产生磁通，磁通的变化使线圈n2产生感应电动势，此电动势通过R2加到三极管V的基极和发射极，产生基极电流而形成自激，使三极管迅速饱和。

由于这时三极管的集电极电流继续增大，磁通也不断增大，当磁通饱和后，n2中的感应电动势下降为零，磁通随之减少，变压器线圈n1和n2感应出极性相反的电动势，使三极管迅速截止。

然后三极管在电源电压的作用下又开始从截止到饱和，如此循环往复产生了振荡效应。

这时在线圈n3上就感应出脉冲高压使灯管激发。

图中R1为启动电阻使开始时电路能正常工作。

电阻R2为偏流电阻，向三极管V提供一个合适的基极电流。

电容C1为加速电容，用于改善加在三极管V上的脉冲电压波形。

C2的作用是减少加在三极管集-射极上的尖峰电压，防止三极管被击穿。

元件选择三极管V用MJE13005的塑封管。

变压器T用EE25铁氧体磁芯，线圈n1、n2都用0.35mm的漆包线绕制，其中n1绕60圈，n2绕7圈，n3用0.28mm的漆包线绕100圈。

电阻R1、R2用1/8W碳膜电阻，C1用15n耐压63V的涤纶电容，C2用100p耐压为400V的瓷片电容。

灯管用9W节能灯管。

制作和调试先根据要求绕制变压器T。

在塑料骨架上先绕线圈n1，再绕线圈n2，最后绕n3，并注意各线圈的同名端。

绕好后装上磁芯，并用胶纸封紧以防止松动。

再根据图2制成线路板。

先装上变压器焊好，三极管装上18mm*25mm的U字型散热片后焊到线路板上，然后再焊其他元件。

找一只9W/220V的节能灯，将原线路板焊去，装上制作好的24V线路板并固定好。

LED节能灯的工作原理及原理图引言概述：LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。

本文将详细介绍LED节能灯的工作原理及原理图，包括电路结构、发光原理、驱动电路、控制电路和节能优势。

一、电路结构1.1 LED芯片：LED节能灯的核心部件是LED芯片，其内部结构包括P型半导体和N型半导体，通过正向电压使电子和空穴结合，产生能量释放出光。

1.2 散热器：为了保证LED芯片的正常工作，需要有散热器来散发产生的热量，以降低芯片温度，延长寿命。

1.3 电源驱动：LED节能灯采用直流电源供电，需要电源驱动电路将交流电转换为直流电，同时提供稳定的电流和电压给LED芯片。

二、发光原理2.1 PN结发光：LED芯片中的PN结在正向电压作用下，电子从N区向P区注入，与空穴复合时释放出能量，产生光。

2.2 发光颜色：LED芯片的发光颜色由半导体材料的能带结构决定，不同材料和掺杂方式可实现不同颜色的发光。

2.3 发光效率：相比传统照明设备，LED节能灯具有更高的发光效率，能将电能转化为光能的比例更高，减少能量浪费。

三、驱动电路3.1 恒流驱动：为了保证LED芯片的正常工作，需要提供恒定的电流，以防止过电流损坏LED芯片。

3.2 驱动方式：常用的驱动方式有恒流源驱动、恒流沉驱动和恒压驱动，根据实际需求选择合适的驱动方式。

3.3 驱动电路保护：为了提高LED节能灯的可靠性和寿命，驱动电路通常还包括过压保护、过流保护和温度保护等功能。

四、控制电路4.1 PWM调光：为了实现LED节能灯的调光功能，通常采用脉宽调制（PWM）技术，通过改变PWM信号的占空比来控制LED的亮度。

4.2 调光方式：常见的LED节能灯调光方式有手动调光、无线遥控调光和智能光控调光，满足不同场景需求。

4.3 节能控制：LED节能灯的控制电路还可以实现智能节能控制，根据环境亮度和人体感应等条件，自动调节亮度，节省能源。

LED灯制作资料和LED节能灯电路图为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LE D节能灯,现博主特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是38LED灯的制作电路图:此主题相关图片如下：图1.jpg图1以下内容只有回复后才可以浏览图1是一款LED灯杯的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED 产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压25 0v以上.此电路适合驱动20-40只20mA的LED.图2是电路板图PCB此主题相关图片如下：图2.jpg图2这中圆形的板子手工制作比较麻烦，建议买成品板。

心动不如行动：自己动手做LED节能灯吧-基础电子电路原理图：工作原理非常简单，通过电容限流了发光二极管的工作电流小于25MA，加上C2吸收了开关灯的冲击电流，有效的确保了发光二极管的使用寿命。

采用电容降压，不消耗电能，不发热，效果好。

（发光二极管的工作电流由C1的容量决定，如图不能超过474，如果发光二极管的工作电流超过了50MA，估计发光二极管的寿命会大大缩短！如果觉采用224亮度已经太亮，可以换容量为104的电容，这样LED的工作寿命会超过几万小时。

）1 打开电路板，发光二极管全部按一个方向安装，六角型，好看实用。

2 好灯的效果，注意，极性要装对，横成行，斜成线，布局美观。

安装时请注意焊接温度不要过高，焊接时间不要太长，发光二极管是很容烫坏的。

焊好固定后，就不要东摇西搬发光二极管了，如果发现没有装正，应用电烙铁将引脚焊锡熔化后再校正位置，还是一句话，注意控制温度，如果装好后有LED不再发光或者发光不均匀的情况，肯定是焊接过程中导致的损坏。

3 LED剪脚请贴紧板剪脚，只管贴紧线路板剪脚，因为是双面板，整个铜孔都能导电！先装大电容，注意在板内2-3mm，要保证能放进灯杯。

4 再装高压电容224的泄流电阻4.7M，该电阻可以装也可以不装，主要是为了给电容放电，防止电人。

5 再装63V10UF的滤波电容，注意，电容脚要先折弯加工。

6 电容如图折弯加工，保证与其它电路远离，有条件者可以在引脚上套绝缘管。

7 再装到正极的整流二极管，装低点，占少一点位置。

8 再装另一只到正极的整流二极管，装在下面的管上面，先装一边。

9 再焊另一边，保证留有各电路节点之间的安全距离。

10 如图，查看各节点安全距离，如果安全距离太近，请引脚套绝缘管。

11 再装桥式整流器的负极臂的二极管之一靠外边。

12 再装桥式整流器的负极臂的二极管之一靠里边，这里引脚很长都没有装套管，因为二极管互相卡住，引脚即使受到外部机械冲击也不会连在一起，再说两个二极管的负极是相同的电节点，即使短路也是允许的。

这是最近改版后的24白色LED交流节能灯的电路图灯具信息网,灯 这是最近改版后的24白色LED交流节能灯的电路图这是我们最新推出的24颗LED的白色节能灯套件，虽然功率因数低点唯有3.3左右,但是非常适合电子爱好者也许学校开展劳技、趣味小组、电子技能训练等活动，不但能锻炼并进步入手能力，而且还能强化解决实际题目的能力，同时还能取得一盏非常适用的LED节能灯。

目前白色LED发光效率已经冲破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。

LED的光谱中没有紫外线和红外线成分，所以不会发热，不孕育发生无害辐射。

而且LED的光通量半衰期大于5万小时，能够一般使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白炽灯的100倍，所以根基不会破坏，这种灯具具有非常好的节能长命命特性，随着白色LED代价的连续低沉，LED照明灯不但在节日彩灯装饰中广泛应用，而且慢慢延迟到路面照明、民用照明等低照度哀求的范围，扫数进入适用化，并且在环保方面废弃物能够回收，没有荧光灯的贡污染题目，是国度重点发展的产业项目。

LED技术已经真清楚切地来到我们身前，在举世瞩宗旨奥运会上，非论是开幕式上神奇的画卷和画布，还是水立方游泳馆轮廓那变换莫测的七彩幻光，还是大批演员身上通体发出的神奇光线，乃至是恰如银河般并徐徐升起的奥运五环，无不都是LED技术的扫数应用。

LED节能灯采用典型的换取电容降压恒流电路供电，我们这里的几款LED套件非常适合学校批量推销后给学生进行电子建造，进步入手能力，能够供老师下载打印后分给每个同学建造时进行参考。

产品1：自制24LED换取白色节能灯成品23元一个实测耗电2.4W产品2：自制24LED换取白色节能灯全套散件12元一套清单如下：1、25颗散光型白色高亮度LED2、塑料外壳、罗口灯座、均光板各一块3、400V/0.33UF降压电容一个4、100V/4.7UF滤波电容一个5、集成整流桥一个6、1M高压泄放电阻一个7、100欧姆限流保护电阻一个8、电源板PCB一片led灯具网9、LED灯板PCB一片这是最近改版后的24白色LED换取节能灯的电路图，我们将24个LED全部串连，这样灯的功耗能低沉到2.4W左右尤其节能，而且整个电路分红电源板和LED灯板两块，很好地低沉建造难度。

LED节能灯的工作原理及原理图引言概述：LED节能灯作为一种高效、环保的照明产品，在现代社会得到了广泛应用。

本文将详细介绍LED节能灯的工作原理及原理图，匡助读者更好地了解LED节能灯的工作机制。

一、LED节能灯的工作原理1.1 发光二极管（LED）的基本原理- 介绍PN结的形成及其在LED中的作用；- 解释电子与空穴的复合过程，产生光能的原理；- 阐述不同材料的能带结构对LED发光效果的影响。

1.2 LED节能灯的电路结构- 介绍LED节能灯的基本电路组成，包括整流电路、电流调节电路和驱动电路；- 解释整流电路的作用，将交流电转换为直流电供给LED；- 阐述电流调节电路的功能，保证LED工作时的稳定电流；- 详细介绍驱动电路的作用，控制LED的亮度和开关状态。

1.3 LED节能灯的发光原理- 介绍LED的发光原理，包括注入电流、电子能级跃迁和发射光子；- 阐述LED发光的色采特性，不同材料和结构的LED发光色采范围；- 解释LED的发光效率，与传统光源相比的优势。

二、LED节能灯的原理图2.1 整流电路原理图- 展示LED节能灯整流电路的基本原理图；- 标明整流二极管、电容和电阻等元件的连接方式和作用；- 解释整流电路的工作原理，将交流电转换为直流电供给LED。

2.2 电流调节电路原理图- 展示LED节能灯电流调节电路的基本原理图；- 标明电流调节元件（如电阻、电感）的连接方式和作用；- 解释电流调节电路的工作原理，保证LED工作时的稳定电流。

2.3 驱动电路原理图- 展示LED节能灯驱动电路的基本原理图；- 标明驱动元件（如晶体管、集成电路）的连接方式和作用；- 解释驱动电路的工作原理，控制LED的亮度和开关状态。

三、LED节能灯的优势3.1 高效节能- 详细解释LED节能灯相比传统光源的高效节能优势；- 提供实际数据和案例，证明LED节能灯的能耗更低。

3.2 长寿命- 阐述LED节能灯的长寿命特点，与传统光源的寿命对照；- 介绍LED的寿命受哪些因素影响。

电子节能灯电路图、原理图电子镇流器知识（一）一、电子镇流器知识1、概述：20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。

由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。

由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。

随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。

我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。

90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。

2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件：a、灯丝的预热电流或灯丝电流b、高电压启动c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。

为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LED节能灯,现博主特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是38LED 灯的制作电路图:图 1图1是一款LED灯杯的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动20-40只20mA的LED.图2是电路板图PCB图 2这中圆形的板子手工制作比较麻烦，建议买成品板。

以下给大家介绍制作全过程图 3制作工具：（见图3）尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB 胶，最好有一只直流电流表50mA的（不能用万用表代替）。

节能灯原理及电路图
节能灯电路原理分析:
节能灯电路从功能上可分为四个部分，分别是电源电路，启动电路，高频
自激振荡电路及串联谐振电路。

市电源由D1-D4整流、C1滤波后，形成300V左右的直流电压。

由R6,C7,D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，C7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。

由T1、T2、C4、C2、高频变压器和L 组成高频自激振荡电路，当T2导通，T1截止时电压向C4,C2充电。

流经高频变压器初级线圈玩La中的充电电流逐渐增大，当La电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过L的电流开始减小。

这时，次级线圈Lb的电压极性发生倒相变化，使Lc中感生电动势上负下正，Lb中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。

C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使Lb、Lc的电压极性又发生变化，Lb上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止，这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。

为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。

D6、D7的作用分别是防止反向峰值电压击穿TI、T2。

R3、R4为负反馈电阻，用于Tl、T2的过流保护。

注：三极管13005及对系列三极管(13001,13002,13006,13007,13009等)，其中数13005
最经常用了。

电子镇流器知识（一）一、电子镇流器知识1、概述：20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。

由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。

由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。

随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。

我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。

90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。

2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件：a、灯丝的预热电流或灯丝电流b、高电压启动c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。

节能灯的维修电路图及原理分析Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】节能灯的维修电路图及原理分析根据实物绘制的大海牌30W节能灯电原理见附图所示。

供参考。

一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。

由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。

由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。

流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。

这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。

C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。

为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。

D6、D7的作用分别是防止反向峰值电压击穿T1、T2。

R3、R4为负反馈电阻，用于T1、T2的过流保护。

二、检修经验1．节能灯不亮打开灯体即看到保险管已发黑。

R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量T1、1.2c—e结已短路：经查D1、D2、D3、D4完好。

针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。

节能灯的维修电路图及原理分析根据实物绘制的大海牌30W节能灯电原理见附图所示。

供参考。

??一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。

?? 由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。

?? 由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。

流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。

这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。

C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。

?? 为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。

D6、D7的作用分别是防止反向峰值电压击穿T1、T2。

R3、R4为负反馈电阻，用于T1、T2的过流保护。

?? 二、检修经验?? 1．节能灯不亮?? 打开灯体即看到保险管已发黑。

R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量T1、1.2c—e结已短路：经查D1、D2、D3、D4完好。

针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。

?? 2．节能灯不亮(或灯丝微红)打开灯体，其他各元件外观无异常，只是C2电容变黑。

电子节能灯电路原理图及维修方法09-10-15 09:14??发表于：《镇江HAM之家》分类：未分类维修电子节能灯，首先要排除假故障。

关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。

主要原因是电工线路安装不规范，将开关设在零线造成的。

只要把进线端的零线与火线调换一下即可。

使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。

电子节能灯有玻罩型和裸露型。

玻罩型又有球型、球柱型、工艺型等三个系列，前两个系列均有全透明、刻花、彩色刻花和乳白色４个品种。

它具有外形美观、安装时不易损坏灯管、耐碰撞等优点；裸露型则有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。

按发光的颜色分，则可分为红、绿、蓝、黄（色温为２７００Ｋ，属暖色光，类似于白炽灯的光色）、白（色温以６４００Ｋ居多，属冷色光，类似于日光灯的光色）；而色温为５０００Ｋ的灯管因光色接近于自然光，对眼睛无刺激，更适合于学生和精细工作。

本文介绍的电子节能灯电路见图１，印板图见图２。

该电路已加有软启动（灯丝预热）电路，可延长灯管寿命。

多应用于护目灯和外销灯具中。

维修电子节能灯，首先要排除假故障。

关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。

主要原因是电工线路安装不规范，将开关设在零线造成的。

只要把进线端的零线与火线调换一下即可。

使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。

维修电子节能灯时，为安全应用１：１隔离变压器隔离市电。

一、灯不能正常点亮的检修１．常见为谐振电容Ｃ６击穿（短路）或耐压降低（软击穿），应换为耐压在１ｋＶ以上的同容量优质涤纶或ＣＢＢ电容。

２．灯管灯丝开路。

若灯管未严重发黑，可在断丝灯脚两端并联０．０４７μＦ／４００Ｖ的涤纶电容后应急使用。

３．Ｒ１、Ｒ２开路或变值（一般以Ｒ１故障可能性较大），用同阻值的１／４Ｗ优质电阻代换。

４．三极管开路。

如发现只有一只三极管开路，但不能更换一只，而应更换一对耐压在４００Ｖ以上的同型号配对开关管。
