光缆勘察的工具介绍
光缆勘察是指在光缆铺设前，对线路进行勘察和检测的过程。
以下是常用的光缆勘察工具介绍：
1. 光电缆测试仪：用于测试光缆的衰减、返回损耗和完整性等参数，以确保光缆的质量和性能。
2. 光纤标识器：用于在光缆铺设前，在光纤上进行标记和编号，以方便维护和管理。
3. 光纤测试笔：是一种手持式设备，用来检测光纤的连通性。
通过触碰光纤，可以确定光纤是否正常工作。
4. OTDR（Optical Time-Domain Reflectometer）：用于测量光
缆中的衰减和信号反射情况。
能够提供光缆长度、损耗和距离到故障点的等信息。
5. 光源和光功率计：光源发出光信号，光功率计用于测量接收到的光信号强度，以判断光缆的损耗情况。
6. 地下测量仪：用于测量地下管道和设备的位置和深度，以确定光缆的铺设路径。
7. GPS测量仪：用于测量地理位置和坐标，以辅助光缆线路
的规划和布局。
8. 激光测距仪：用于测量两点之间的距离，以确定光缆的长度
和铺设距离。
9. 眼镜和手套：用于保护操作人员的安全，避免光纤和设备上的损坏或受伤。
这些工具可以提供光缆铺设前所需的勘察和测试数据，确保光缆的质量和性能，提高光缆系统的稳定性和可靠性。

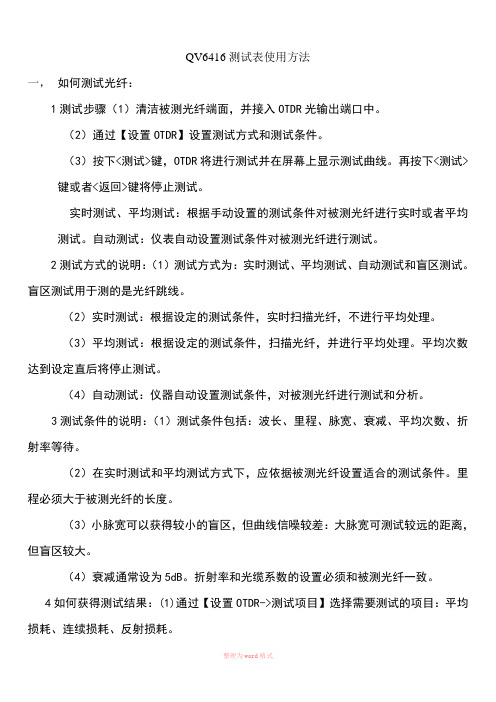

QV6416测试表使用方法一，如何测试光纤：1测试步骤（1）清洁被测光纤端面，并接入OTDR光输出端口中。
（2）通过【设置OTDR】设置测试方式和测试条件。
（3）按下<测试>键，OTDR将进行测试并在屏幕上显示测试曲线。
再按下<测试>键或者<返回>键将停止测试。
实时测试、平均测试：根据手动设置的测试条件对被测光纤进行实时或者平均测试。
自动测试：仪表自动设置测试条件对被测光纤进行测试。
2测试方式的说明：（1）测试方式为：实时测试、平均测试、自动测试和盲区测试。
盲区测试用于测的是光纤跳线。
（2）实时测试：根据设定的测试条件，实时扫描光纤，不进行平均处理。
（3）平均测试：根据设定的测试条件，扫描光纤，并进行平均处理。
平均次数达到设定直后将停止测试。
（4）自动测试：仪器自动设置测试条件，对被测光纤进行测试和分析。
3测试条件的说明：（1）测试条件包括：波长、里程、脉宽、衰减、平均次数、折射率等待。
（2）在实时测试和平均测试方式下，应依据被测光纤设置适合的测试条件。
里程必须大于被测光纤的长度。
（3）小脉宽可以获得较小的盲区，但曲线信噪较差：大脉宽可测试较远的距离，但盲区较大。
（4）衰减通常设为5dB。
折射率和光缆系数的设置必须和被测光纤一致。
4如何获得测试结果：(1)通过【设置OTDR->测试项目】选择需要测试的项目：平均损耗、连续损耗、反射损耗。
（2）通过移动光标设置标记点位置，在屏幕上测试记过显示区域可直接看到测试结果。
（3）也可以通过【曲线分析】获得事件表。
在事件表中观察测试结果。
5无法测出光纤曲线的原因：（1）检测OTDR光输出端的法兰盘适口碎裂或被污染。
用无水乙醇清洁法兰盘或古鞥换法兰盘。
（2）检测光纤端面是否被污染。
用无水乙醇清洁光纤端面。
（3）检测被测光纤接头类型适口与OTDR光输出端接头类型一致。
如果不一致，将造成较大的损耗，（4）是仪器VFL功能检测被测光纤链路近端是否有高损耗郭断裂现象。
国产光纤寻障仪安全操作及保养规程光纤寻障仪是一种常用的测量仪器，用于检测光缆线路的质量和故障点，该仪器具有高精度、高灵敏度等特点，但在使用过程中需要注意一些安全操作和保养规程，以确保设备的正常运行和长期使用寿命。
一、安全操作规程1.操作前的准备工作1.检查仪器是否正常，如有故障或异常现象不得使用。
2.检查仪器是否通电，如未通电须先通电。
3.在接线前必须保证光纤寻障仪未连接任何电路或信号线。
2.仪器的连接方法1.仪器的连接必须按照说明书进行，不得胡乱连接。
2.在连接过程中必须注意接口的稳定性，不得随意拔插。
3.在连接过程中，必须保持光纤接口端面的干净和外观的完整。
3.仪器的使用1.使用前必须阅读说明书，了解相关的技术要求和操作要点。
2.在操作中必须佩戴护目镜，避免光线对眼睛造成伤害。
3.在操作中必须保持环境的稳定和安静，避免外部干扰。
4.在仪器工作中，必须及时关闭电源，以免损害仪器。
二、保养规程1.仪器保养1.每次使用前，必须清洗仪器的外部和接口，保持干净卫生。
2.仪器使用过程中，必须保持仪器的干燥和清洁，不得倒置或摔打。
2.光源保养1.光源灯泡的寿命有限，使用时间过长会降低光源的亮度，故每隔一定时间需更换灯泡。
2.更换灯泡时，必须仔细阅读说明书，按照规定进行操作。
3.更换灯泡时，必须注意保持仪器的稳定和平衡，避免不慎摔坏仪器。
3.光源调整1.使用过程中需要调节的光源亮度、方向等，必须按照说明书中的操作要点进行操作。
2.在调整光源时，必须注意保持环境的稳定和安静，避免外部干扰。
4.光端面保养1.光纤连接时，必须注意保护光端面的干净和完整性。
2.光端面出现污垢或划痕时，必须及时进行清理和修复。
3.光端面的清理和修复必须在干净的环境下进行。
5.仪器存储1.仪器在不使用时，必须存放在干燥、暗处，避免受潮、发霉等情况发生。
2.存放时必须保持仪器的稳定和平衡，避免倾斜或碰撞损坏仪器。
三、小结在使用国产光纤寻障仪时，必须遵守一定的安全操作和保养规程，确保仪器的正常运行和长期使用寿命。
光缆普查仪
1、主要功能要求：
（1）、光缆普查仪根据Sagnac效应，通过光的相干解调将光缆的振动信号转换为可视信号和音频信号，准确查找和识别铺设于管道(人井)、隧道和电杆架空等环境下的目标光缆。
使用光缆普查仪时，工程人员只需要轻轻敲击光缆，即可轻松识别出所需要寻找的目标光缆;
（2）、要求完全取代以往切割、弯折、冷冻等光缆识别方法，是全新的不损伤光缆的检测技术，其强大的应用功能可以大大减少光缆抢修维护的时间; （3）、手持式设备小巧轻便，操作简便
（4）、强大的现场应用能力，满足广大电信用户需求
（5）、数十公里远距离传感光缆的机械振动
（6）、在复杂环境下通过音频或可视信号定位目标光缆
（7）、自动优化设备参数，适用于不同长度的线路测试
2、技术指标要求：
测量方式单纤测试
波长 1550nm
光源最大输出功率 0dBm
单向光缆损耗 10dB（末端不加反射器）
测试距离 40Km（末端不加反射器）
60Km（末端加反射器）
信噪比 30dB
光学连接器 FC/APC
输出模式可视:振动幅度（触摸屏LCD）
音频：声音（对应扰动强度）
3、其它要求：
（1）、功率: ≤4W
（2）、体积（h×w×l）:小于215mm×105mm×65mm
（3）、前端显示模:式触摸屏LCD
（4）、工作温度 :0~45℃
（5）、储存温度 : -20~55℃。
光缆主要检测设备一览表1. 光纤色散/应力-应变测试系统功能/应用范围：1.光纤在1260--1600nm波长范围内的色散系数,零色散波长,零色散斜率等2.光纤长度测量3.光纤衰减变化实时监测主要附件：1.控制器2.光开关2只3.微型机1台4.打印机主要技术指标：波长范围：1250--1350nm 1430--1630nm 波长精度：0.5nm技术特色：1.测试波长范围宽,覆盖目前整个光通信波段2.多功能性,主要测试光纤色散,同时能以mm分辩率测量光纤长度,并可实时监测光纤衰减变化2.光纤几何参数测试仪该测试仪是检测光纤几何参数的必备设备。
可以测量单、多槿光纤的芯径、包层直径、包层圆度、芯/包同心度等裸光纤参数，以及涂层外径、包层直径、芯圆度、包层圆度、芯/涂层同心度等光纤涂层参数。
它按照IEC793-1-2及国标GB/T8402-87，采用EIA/TIA FOTP176灰芳定标技术，利用先进的光学系统、CCD摄像机、计算机等组成的及光、机、电、算相结合软硬件于一体的高精度智能化仪器。
它是属于国内首创的高科技产品。
FG同光纤几何参数测试仪，广泛采用信息科学、统计学、光学精密机械、概率论以及计算数学、图像处理等先进技术，攻克一系列技术难关而研制成功的。
其中精密的光纤维调节机构、多种滤波技术及傅里叶变换等光纤图像信息处理技术、光纤图像的数学模型的建立、自调焦技术的应用以及具有特色的计算机软件的编制等方面，均是该项目的特色和技术难点。
这些技术问题的解决使光纤几何参数测试仪的技术性能指标，达到甚至优于国外同类商用仪器的水平。
除此之外，还编制了具有特色的软件系统。
中文平台界面非常便于操作者进行信息输入、图像采集、聚焦判别、结果显示及打印等各种操作。
仪器仪器显示屏上可同时显示光纤图像、一维光功率分布、光纤的光功率分三维图2像以及光纤的有关信息测试结果，并可由打印机硬拷贝。
这也是国外仪器所不具备的。
3.光纤多参数测试仪OFM光纤多参数测试仪可用来测光纤的衰减，模场直径，截止波长，是光纤光缆研究，生产，使用等单位必备的测试仪器。
