光缆普查仪介绍及操作方法

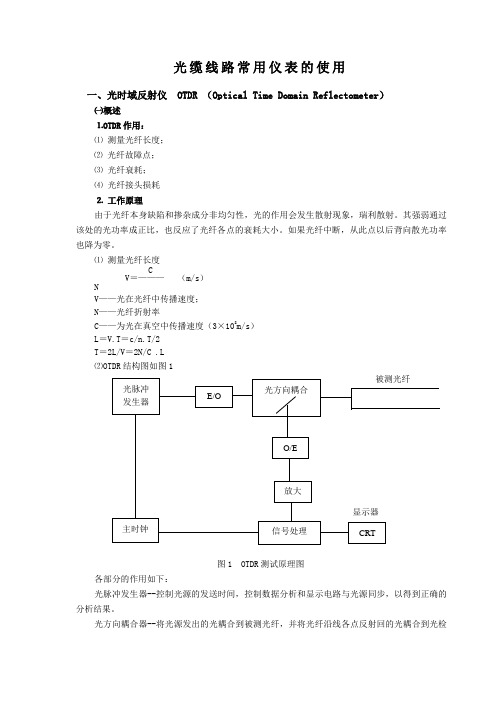

光缆线路常用仪表的使用一、光时域反射仪 OTDR （Optical Time Domain Reflectometer）㈠概述⒈OTDR作用：⑴测量光纤长度；⑵光纤故障点；⑶光纤衰耗；⑷光纤接头损耗⒉工作原理由于光纤本身缺陷和掺杂成分非均匀性，光的作用会发生散射现象，瑞利散射。

其强弱通过该处的光功率成正比，也反应了光纤各点的衰耗大小。

如果光纤中断，从此点以后背向散光功率也降为零。

⑴测量光纤长度CV＝———（m/s）NV——光在光纤中传播速度；N——光纤折射率C——为光在真空中传播速度（3×108m/s）L＝V.T＝c/n.T/2T＝2L/V＝2N/C .L⑵OTDR结构图如图1图1 OTDR测试原理图各部分的作用如下：光脉冲发生器--控制光源的发送时间，控制数据分析和显示电路与光源同步，以得到正确的分析结果。

光方向耦合器--将光源发出的光耦合到被测光纤，并将光纤沿线各点反射回的光耦合到光检测器。

放大器—将光检测器送来的电信号放大、整形。

信号处理—将反射回的信号与发送脉冲比较，计算出相关数据；并配有分析配有分析电路，为曲线分析提供支持。

O/E、E/O—光电、电光转换。

3、基本术语⑴背向散射曲线定义：光纤自身反射回的光信号称为背向散射光（简称背向散射）。

原因：产生背向散射光的主要原因是瑞利散射。

瑞利散射是由于光纤折射率的不同而引起的，散射会作用于整个光纤。

瑞利散射将光信号向四面八方散射，我们把其中沿光纤原链路返回OTDR 的散射光称为背向散射光。

应用：OTDR正是利用其接收到的背向散射光强度的变化来衡量被测光纤上各事件损耗的大小；OTDR不仅能对各事件点上的反射光信号进行测量，同时也可以对光纤本身的反射光信号进行测量。

因此我们可以在OTDR上观察到光纤沿线各点上曲线状况。

⑵非反射事件光纤的熔接头和微弯都会带来损耗，但不会引起反射。

由于它们的反射较小，我们称之为非反射事件。

非反射事件在OTDR测试结果曲线上，以背向散射电平上附加一突然下降台阶的形式表现出来。

光缆普查仪介绍及操作方法光缆普查仪是一种用于测试光缆线路状况和检测光信号强度的仪器。

它通常由主机、测试线缆和测试探头组成。

主要功能包括测量光缆的传输损耗、检测光缆断点和光信号强度等。

光缆普查仪的操作方法如下：1. 连接测试线缆：将测试线缆的一端连接到光缆普查仪主机的输出端口，另一端连接到需要测试的光缆上。

2. 打开光缆普查仪：按下主机上的电源开关，等待仪器启动。

3. 选择测试参数：根据实际需求，在光缆普查仪的菜单中选择测试参数，如测试模式、光源类型、测试距离等。

4. 开始测试：按下开始测试按钮，光缆普查仪将开始发送光信号，并测量信号的强度和传输损耗。

5. 观察测试结果：测试完成后，仪器会显示测试结果，包括光缆的传输损耗、信号强度以及事件位置等相关信息。

6. 导出测试数据：根据需要，可以将测试数据导出到电脑或其他存储设备中，以备后续分析和处理。

在使用光缆普查仪时，还需要注意以下几点：1. 保持光缆连接良好：在进行测试前，确保测试线缆与光缆的连接牢固可靠，避免信号传输中断或干扰。

2. 防止光源直接对眼睛造成伤害：由于光缆普查仪使用的是光源发射的光信号，因此在运行测试过程中，避免直接将光源对准眼睛，以免造成眼睛受伤。

3. 注意保护仪器：在使用过程中，应注意保护光缆普查仪的主机和测试线缆，避免摔落、碰撞或绳结等情况。

4. 遵循使用手册操作：在使用光缆普查仪时，应详细阅读仪器的使用手册，并按照说明进行操作，以确保正确使用和获得准确的测试结果。

总之，光缆普查仪是一种用于测试光缆线路状况和检测光信号强度的重要工具。

通过正确选择测试参数和遵循操作方法，可以准确测量光缆的传输损耗和信号强度，帮助维护人员及时检测和解决光缆故障，确保光缆网络的稳定运行。

光纤测试仪使用方法
使用光纤测试仪测量光缆网络的数据传输质量是非常重要的，它可以帮助用户了解当前的网络情况，并能及早发现和修复问题。

下面我们就介绍一下光纤测试仪的使用方法：
1.运行光纤测试仪，通过菜单选择“新建”，然后根据提示输入测试仪信息，如仪器名称，测试站点等；
2.然后，根据需要，可以设置测试仪的参数，如测试模式，测量波长，折射率等，然后将网络的连接器接入测试仪；
3.点击“开始测量”，光纤测试仪将会在一定时间内完成多路测量，以确保网络状态正常；
4.测量完毕后，会显示出测量所得的详细信息，如波长，插损，返射等；
5.对于能源信号测量可以重复执行多路测量和单路测量，以确保延迟抖动时延值满足相应的要求；
6.可以根据测量结果改善现有的网络结构，改善网络性能；
7.最后，在测试完成后，可以保存测量结果，以便下次比较和分析。

通过以上步骤，就可以比较容易地使用光纤测试仪来测试光缆网络的数据传输质量。

在测试前要确保所有的连接器都正确接入，否则可能会影响测量的准确性。

此外，在进行多路测量时，也要确保信号质量良好，以便测试结果更准确。

光缆普查仪的性能及使用方法介绍光纤通信技术（optical fiber communications）从传统通信方式中脱颖而出，已成为现代通信的主要支柱之一，在现代电信网中起着举足轻重的作用。

光纤通信是利用光波作载波，以光纤作为传输媒质将信息从一处传至另一处的通信方式。

１９６６年英籍华人高锟博士发表了一篇划时代性的论文，他提出利用带有包层材料的石英玻璃光学纤维，能作为通信媒质。

从此，开创了光纤通信领域的研究工作。

可以把光纤通信看成是以光导纤维为传输媒介的“有线”光通信。

实际上光纤通信系统使用的不是单根的光纤，而是许多光纤聚集在一起的组成的光缆。

现在的光缆需求量逐日增加，光缆也由以前的单芯扩充到最大2096芯，但是光缆埋设越多，带来的问题也就越大。

当遇自然灾害或外界施工等外力影响造成光缆阻断时，查找人员根据机务人员提供的障碍地点。

如非上述情况，则巡查人员就不容易从路面异样找到障碍地点。

此时，就必须按照OTDR测出的障碍点到测试端的距离，同原始测试资料进行核对，查出障碍点大概是处于哪个标石（或哪两个接头）之间，通过必要的换算后，再精确丈量其间地面长度，便可断定障碍的具体位置。

通信飞速发展，电力、广电等新锐力量的融入，运营商的合并造成大量光缆需要维护，于是如何正确区分光缆就成为迫切需要解决的问题。

实地情况：在这些困难面前，施工人员也不是束手无策的，常用的施工方法有：从已知的地方开始逐一拽拉，用OTDR加上弯曲光缆的方式，用OTDR加上速冻液的方式，射频探测的方式，光纤识别仪查找，红光源查找。

分析这些缺陷：1）从已知的地方开始逐一拽拉（需要花费很多时间查找，捆绑处无法分离，精度有限）2）用OTDR加上弯曲光缆的方式（对于光缆造成损坏）3）用OTDR加上速冻液的方式（操作难度较大，潜在毒害）。

光纤测试仪使用方法
光纤测试仪主要用于测试、定位和维护光纤网络中的问题或故障。

以下是光纤测试仪的一般使用方法：
1. 准备：确保光纤测试仪已经连接并供电。

如果需要，插入电池或连接电源适配器。

2. 连接光纤：将要测试的光纤连接到测试仪上。

通常，光纤的连接需要使用适当的连接器，例如SC、LC或FC等。

3. 设置测试参数：在测试仪上选择适当的测试模式和参数。

这可能包括测试光源强度、测试时间等。

4. 进行测试：将测试仪的发射端连接到光纤的一端，并将测试仪的接收端连接到光纤的另一端。

按下开始测试按钮开始测试。

5. 分析测试结果：测试仪将会显示测试结果，例如光源强度、连接损耗、返回损耗等。

根据这些结果，可以确定光纤网络中可能存在的问题或故障。

6. 定位和修复问题：根据测试结果，可以找到光纤网络中的问题所在。

可能需要重新连接或更换损坏的连接器，调整光源强度等。

7. 记录和报告：记录测试结果和所采取的措施，以便将来参考。

如果需要，可以生成测试报告并与团队或客户分享。

需要注意的是，具体的光纤测试仪使用方法可能会因不同型号而有所不同。

因此，在使用光纤测试仪之前，最好参考其用户手册或使用指南，以了解其特定的操作步骤和注意事项。

电缆故障测试检测查找仪器使用方法简版修正1.仪器准备-将仪器放置在平稳的工作台上，插上电源线并接通电源。

-确认仪器屏幕显示正常，没有任何故障提示。

2.连接电缆-将待测电缆断开，分割成两段。

-将仪器的发射端与一个电缆段的一端相连，并确保连接牢固。

-将仪器的接收端与另一个电缆段的一端相连，并确保连接牢固。

3.开始测试-按下仪器上的开机按钮，待仪器启动完成。

-在操作界面上选择故障定位模式，如电压法、电流法或时间域反射法等。

-设置适当的测试参数，如电流大小、测试时间等。

-点击“开始测试”按钮，仪器将开始检测故障。

4.故障定位-仪器会实时显示测试结果，包括故障位置、类型及距离等信息。

-根据仪器显示的故障位置，可采取相应的维修措施，如挖掘地面找到电缆，修理或更换电缆等。

5.完成测试-完成一次故障定位后，点击“停止测试”按钮，仪器将停止测量。

-断开电缆连接，将仪器关机，并拔掉电源线。

-将仪器放回存放位置，保证仪器的安全。

注意事项：-在操作仪器之前，请仔细阅读使用说明书，熟悉仪器的功能和操作流程。

-在测试过程中，需要确保测试操作区域没有其他人员，以免发生安全事故。

-操作过程中要注意操作规范，防止仪器受到外界干扰，影响测试结果的准确性。

总结：电缆故障测试检测查找仪器的使用方法较为简单，主要包括仪器准备、连接电缆、开始测试、故障定位和完成测试等步骤。

仪器操作人员只需熟悉仪器的功能和操作流程，按照说明书进行操作即可。

在测试过程中，要注意操作规范和安全性，以保证测试结果的准确性。

3M Dynatel TM 2273E光缆／电缆外皮故障及路由探测仪Dynatel TM 2273E是一种具有微型处理器的电缆（光缆）外皮故障及路由探测仪，能快速有效地确定地下的电缆走向和深度，及确定外皮故障。

轻巧、结实的2273E能准确地：* 确定电缆（光缆）的走向* 探测电缆（光缆）的深度* 探测电缆的信号电流* 探测外皮故障及电缆的破坏处* 识别电缆外皮故障的轻重程度* 探测架空电缆的短路或碰地故障* 确定受潮部分的电缆线对* 探测电力电缆2273E能准确确定电缆深度，用厘米、英尺、英寸来显示。

另外，当与3M EMS2205及2206电子标志器定位仪相配使用时，其系统具有：* 能准确探测出所埋的电子标志器的位置* 同步进行寻找电子标志器及跟踪电缆走向四种工作方式即使在复杂的地段也能精确定位确定电缆或光缆的走向，接收器有四种工作方式：峰值，反峰值，差分值或特殊峰值（用来加强追踪长距离的灵敏度），用户可以根据实际情况选择有效的工作方式。

接收器有四种容量，此外还有一个“扩展器”功能，使得峰值与反峰值测量更为明确。

如果两导体带相同频率的信号，该扩展器依据不同的振幅将它们区分开来，从而使结果更为准确，该信号含有耳机插座。

准确确定故障2273E能确定各种长度的电缆故障，2273E可同时发出一个路由跟踪音信号和一个故障定位音信号。

操作者可在探测路由的同时使用外皮故障定位功能，并由2273E区别故障程度。

简易操作系统使用2273E探测仪，不需要特别培训，液晶显示屏幕及触摸式的按钮使使用更为简便。

“记忆储存功能” 能记录有关探测情况。

此系统有三部分组成：* 具有欧姆表的发射器，能探测外部电压及测试持续的环路电阻* 带有图形的接收器用于指示信号的强弱以及电缆定位* 触地支架…… 配有色标，用于确定故障方位2273E 探测仪具有四种有源跟踪频率：577Hz，8KHz ，33KHz和133KHz，依据具体实际情况，可以单独或同时使用来补偿现场条件的变化，同时有两种无源跟踪频率50、60Hz和低频信号（LF）（无需使用发射器）。
