(完整版)凸透镜成像规律知识点及习题

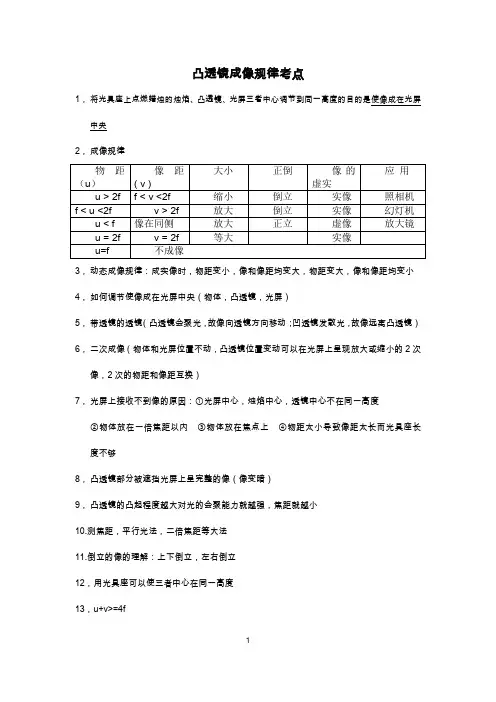

凸透镜成像规律考点12，成像规律3，动态成像规律：成实像时，物距变小，像和像距均变大，物距变大，像和像距均变小4，如何调节使像成在光屏中央（物体，凸透镜，光屏）5，带透镜的透镜（凸透镜会聚光，故像向透镜方向移动；凹透镜发散光，故像远离凸透镜）6，二次成像（物体和光屏位置不动，凸透镜位置变动可以在光屏上呈现放大或缩小的2次像，2次的物距和像距互换）7，光屏上接收不到像的原因：①光屏中心，烛焰中心，透镜中心不在同一高度②物体放在一倍焦距以内③物体放在焦点上④物距太小导致像距太长而光具座长度不够8，凸透镜部分被遮挡光屏上呈完整的像（像变暗）9，凸透镜的凸起程度越大对光的会聚能力就越强，焦距就越小10.测焦距，平行光法，二倍焦距等大法11.倒立的像的理解：上下倒立，左右倒立12，用光具座可以使三者中心在同一高度13，u+v>=4f同步练习题1.在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d和e点，如图所示，同时调整光屏的位置，那么（1）把烛焰放在______点，图上出现的像最小；（2）把烛焰放在______点，屏上出现的像最大；（3）把烛焰放在______点，屏上不出现烛焰的像；（4）如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______. （填“变大”“变小”或“不变”）2.某小组用一焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验：①如图所示，将光具座上点燃蜡烛的烛焰、凸透镜、光屏三者中心调节到同一高度的目的是。

②保持凸透镜位置不变，把蜡烛移动到A处，移动光屏可得到倒立、（填“放大”或“缩小”）的像，根据此原理制成了。

此时小明将自己的近视眼镜放到B处，为了再次得到清晰的像，应将光屏向（填“左”或“右”）移动。

3.在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距为10cm。

（1）如图甲，光屏上呈现清晰的像，此像的性质是倒立______的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）利用了该原理工作；若保持蜡烛和光屏位置不变，移动凸透镜至______刻度线处，光屏上能再次呈现清晰的像。

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。

生活中________就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。

【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。

（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。

生活中照相机就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。

故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。

2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

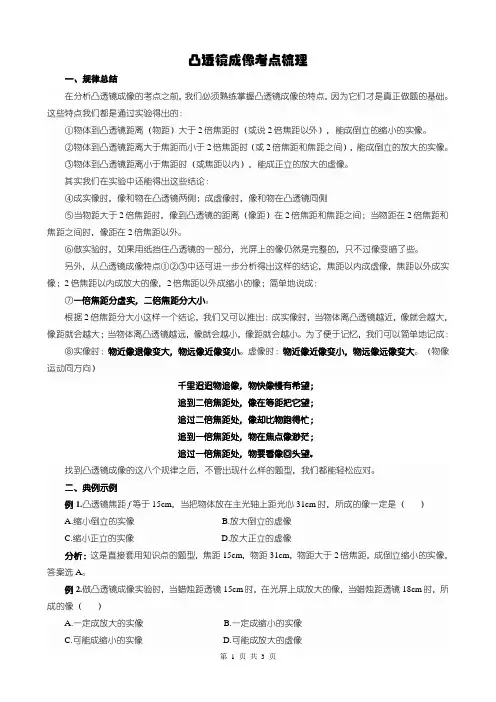

凸透镜成像考点梳理一、规律总结在分析凸透镜成像的考点之前，我们必须熟练掌握凸透镜成像的特点，因为它们才是真正做题的基础。

这些特点我们都是通过实验得出的：①物体到凸透镜距离（物距）大于2倍焦距时（或说2倍焦距以外），能成倒立的缩小的实像。

②物体到凸透镜距离大于焦距而小于2倍焦距时（或2倍焦距和焦距之间），能成倒立的放大的实像。

③物体到凸透镜距离小于焦距时（或焦距以内），能成正立的放大的虚像。

其实我们在实验中还能得出这些结论：④成实像时，像和物在凸透镜两侧；成虚像时，像和物在凸透镜同侧⑤当物距大于2倍焦距时，像到凸透镜的距离（像距）在2倍焦距和焦距之间；当物距在2倍焦距和焦距之间时，像距在2倍焦距以外。

⑥做实验时，如果用纸挡住凸透镜的一部分，光屏上的像仍然是完整的，只不过像变暗了些。

另外，从凸透镜成像特点①②③中还可进一步分析得出这样的结论，焦距以内成虚像，焦距以外成实像；2倍焦距以内成放大的像，2倍焦距以外成缩小的像；简单地说成：⑦一倍焦距分虚实，二倍焦距分大小。

根据2倍焦距分大小这样一个结论，我们又可以推出：成实像时，当物体离凸透镜越近，像就会越大，像距就会越大；当物体离凸透镜越远，像就会越小，像距就会越小。

为了便于记忆，我们可以简单地记成：⑧实像时：物近像退像变大，物远像近像变小。

虚像时：物近像近像变小，物远像远像变大。

（物像运动同方向）千里迢迢物追像，物快像慢有希望；追到二倍焦距处，像在等距把它望；追过二倍焦距处，像却比物跑得忙；追到一倍焦距处，物在焦点像渺茫；追过一倍焦距处，物要看像回头望。

找到凸透镜成像的这八个规律之后，不管出现什么样的题型，我们都能轻松应对。

二、典例示例例1.凸透镜焦距f等于15cm，当把物体放在主光轴上距光心31cm时，所成的像一定是（）A.缩小倒立的实像B.放大倒立的虚像C.缩小正立的实像D.放大正立的虚像分析：这是直接套用知识点的题型，焦距15cm，物距31cm，物距大于2倍焦距，成倒立缩小的实像，答案选A。

人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。

【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。

透镜成像应用知识点一：凸透镜成像1.凸透镜成像规律：（复习默写）一倍焦距分________，二倍焦距分________。

物和像的大小比较：谁离透镜________，谁就________。

2. 凸透镜应用：(1) 物体在二倍焦距以外(u>________)，成________、________的________像(像距：(2)物体在焦距和二倍焦距之间(___<u<___),成________、________的________像(像距：________)。

如幻灯机。

请画出原理光路图(3)物体在焦距之内（u<________）,成________、________的________像。

请画出原理光路图知识点二：眼睛与眼镜1. 眼镜成像原理：类似于照相机。

凸透镜——角膜、晶状体等共同作用，主要是晶状体；光屏——视网膜。

2. 近视眼的成因及矫正：成因：晶状体变________，折射能力变________，光线会聚在视网膜________矫正：佩戴________透镜3. 远视眼的成因及矫正：成因：晶状体变________，折射能力变________，光线会聚在视网膜________矫正：佩戴________透镜附答案：1.凸透镜成像规律：（复习默写）一倍焦距分虚实，二倍焦距分大小。

物和像的大小比较：谁离透镜远，谁就大。

2. 凸透镜应用：(1)物体在二倍焦距以外(u>2f)，成倒立、缩小的实像(像距：f<v<2f)，如照相机；(2)物体在焦距和二倍焦距之间(f<u<2f),成倒立、放大的实像(像距：v>2f)。

如幻灯机。

(3)物体在焦距之内（u<f）,成正立、放大的虚像。

知识点二：眼睛与眼镜1. 眼镜成像原理：类似于照相机。

凸透镜——角膜、晶状体等共同作用，主要是晶状体；光屏——视网膜。

2. 近视眼的成因及矫正：成因：晶状体变厚，折射能力变强，光线会聚在视网膜前面矫正：佩戴凹透镜3. 远视眼的成因及矫正：成因：晶状体变薄，折射能力变弱，光线会聚在视网膜后矫正：佩戴凸透镜。

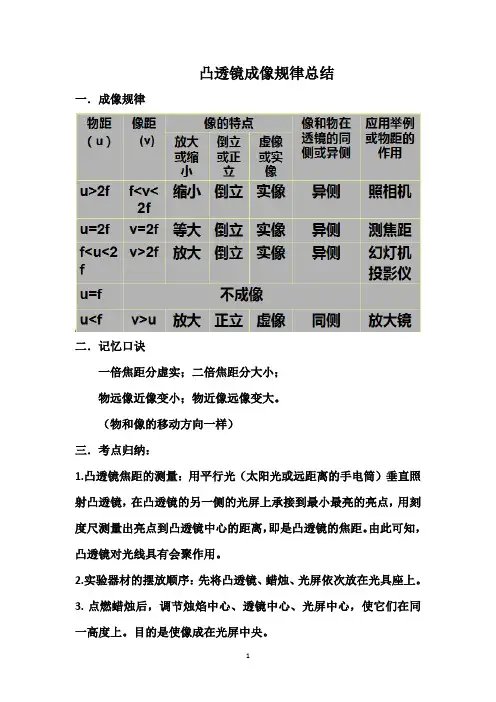

凸透镜成像规律总结一．成像规律二．记忆口诀一倍焦距分虚实；二倍焦距分大小；物远像近像变小；物近像远像变大。

（物和像的移动方向一样）三．考点归纳：1.凸透镜焦距的测量：用平行光（太阳光或远距离的手电筒）垂直照射凸透镜，在凸透镜的另一侧的光屏上承接到最小最亮的亮点，用刻度尺测量出亮点到凸透镜中心的距离，即是凸透镜的焦距。

由此可知，凸透镜对光线具有会聚作用。

2.实验器材的摆放顺序：先将凸透镜、蜡烛、光屏依次放在光具座上。

3.点燃蜡烛后，调节烛焰中心、透镜中心、光屏中心，使它们在同一高度上。

目的是使像成在光屏中央。

4.无论怎样移动光屏都找不到像的原因：（1）烛焰在一倍焦距以内成虚像；（2）烛焰在一倍焦距处不成像；（3）烛焰、凸透镜和光屏的中心不在同一高度。

5.成像变化情况：要使光屏上的像变大，物体靠近凸透镜，同时光屏远离凸透镜；（物近像远像变大）；6.成实像时，物体越靠近焦点处，像越大；成虚像时，物体越靠近焦点处，像也越大。

（实像都是倒立的，虚像都是正立的）7.蜡烛燃烧后会变短，光屏上烛焰的像位置会上升。

8.实验中选择蜡烛的缺点：蜡烛燃烧会变短，光屏上像的位置会上升;烛焰会晃动，成像不稳定。

改进：选发光二极管，优点：成像更稳定，容易对比大小。

9.发光二极管图案的选择：最好左右不对称，上下不对称。

10.实验后，在凸透镜前加凹透镜后，像和像距都变大，光屏需要远离凸透镜，相当于近视眼的原理。

11.实验后，在凸透镜前加凸透镜后，像和像距都变小，光屏需要靠近凸透镜，相当于远视眼的原理。

12.实验中在光屏上得到了清晰的像，如果用遮光布遮住透镜的一半，则屏上的像是亮度稍暗的完整的像。

13.用该凸透镜做成像实验，把蜡烛放在凸透镜如图所示，移动光屏，光屏上出现清晰的像，若撤去光屏，则人眼在图示位置能观察到蜡烛的像。

14.完成实验后，给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像，取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，光屏应该远离透镜。

透镜成像规律知识点一：透镜1. 凸透镜：中间______，边缘______的透镜。

凸透镜对光有______作用。

2. 凹透镜：中间______，边缘______的透镜。

凹透镜对光有______作用。

3. 透镜基本概念：（1） ______：通过透镜的两个球面球心的直线，每个透镜都有一条______。

（2） ______：每个透镜主轴上都有一个特殊点，它是透镜的中心，凡通过该点的光，其传播方向不变，这个点叫______。

（3） ______：凸透镜能使平行于主光轴的光______在一点，这个点叫做______，凸透镜两侧各有一个焦点，且关于光心对称，焦点用字母“______”表示。

（4） ______：凹透镜能使平行于主光轴的光线透过凹透镜变得发散，且这些发散光线的反向延长线相交于主光轴上的一点，这一点不是实际光线的会聚点，故称为凹透镜的______。

（5） _______：焦点到光心的距离．透镜两侧焦距相等，焦距用字母“______”表示4. 画出凸透镜三条特殊光线：5. 画出凹透镜三条特殊光线：知识点二：凸透镜成像1.凸透镜成像规律：（试着默写）一倍焦距分_______，二倍焦距分_______。

物和像的大小比较：谁离透镜_______，谁就_______附答案：知识点一：透镜1. 凸透镜：中间厚，边缘薄的透镜。

凸透镜对光有会聚作用。

2. 凹透镜：中间薄，边缘厚的透镜。

凹透镜对光有发散作用。

3. 透镜基本概念：（1）主光轴：通过透镜的两个球面球心的直线，每个透镜都有一条主光轴。

（2）光心：每个透镜主轴上都有一个特殊点，它是透镜的中心，凡通过该点的光，其传播方向不变，这个点叫光心。

（3）焦点：凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点，凸透镜两侧各有一个焦点，且关于光心对称，焦点用字母“F ”表示。

（4）虚焦点：凹透镜能使平行于主光轴的光线透过凹透镜变得发散，且这些发散光线的反向延长线相交于主光轴上的一点，这一点不是实际光线的会聚点，故称为凹透镜的虚焦点。

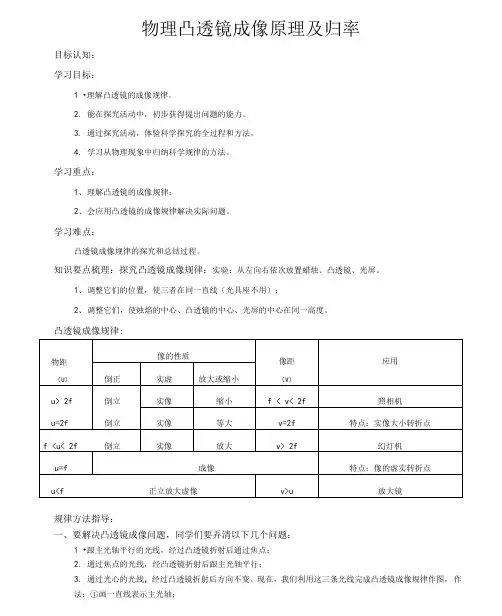

物理凸透镜成像原理及归率目标认知：学习目标：1 •理解凸透镜的成像规律。

2.能在探究活动中，初步获得提出问题的能力。

3.通过探究活动，体验科学探究的全过程和方法。

4.学习从物理现象中归纳科学规律的方法。

学习重点：1、理解凸透镜的成像规律：2、会应用凸透镜的成像规律解决实际问题。

学习难点：凸透镜成像规律的探究和总结过程。

知识要点梳理：探究凸透镜成像规律：实验：从左向右依次放置蜡烛、凸透镜、光屏。

1、调整它们的位置，使三者在同一直线（光具座不用）；2、调整它们，使烛焰的中心、凸透镜的中心、光屏的中心在同一高度。

凸透镜成像规律:规律方法指导：一、要解决凸透镜成像问题，同学们要弄清以下几个问题：1 •跟主光轴平行的光线，经过凸透镜折射后通过焦点；2.通过焦点的光线，经凸透镜折射后跟主光轴平行；3.通过光心的光线，经过凸透镜折射后方向不变。

现在，我们利用这三条光线完成凸透镜成像规律作图，作法：①画一直线表示主光轴；②把透镜放在主光轴中央，从透镜的位置开始在左右两边的轴上用粉笔标出等于焦距和2倍焦距的位置；③物体分别放三个位置（u<f、f<u<2f、u>2f ）；④画出平行于主光轴的光线被凸透镜折射后经过焦点的光线•；⑤ 通过焦点的光线被凸透镜折射以后平行于主光轴射出；⑥两条折射光线在透镜另一侧相交于一点；⑦ 过这一点作垂直主光轴的线，这就是物体的像；⑧若两条折射光线在透镜另一侧不相交，反向延长，交于物体与透镜的同侧；⑨过这一点作垂直主光轴的线，用虚线表示其成的像为虚像，如图所示二、凸透镜成像规律口决记忆法：口诀一：一焦（点）分虚实，二焦（距）分大小；成虚像时：物近像近像变小；成实像时：物近像远像变大。

口诀二：物远实像小而近，物近实像大而远，如果物放焦点内，正立放大虚像现；幻灯放像像好大，物处一焦二焦间，相机缩你小不点，物处二倍焦距外。

口诀三：凸透镜，本领大，照相、幻灯和放大；二倍焦外倒实小，二倍焦内倒实大；若是物放焦点内，像物同侧虚像大；一条规律记在心，物近像远像变大。

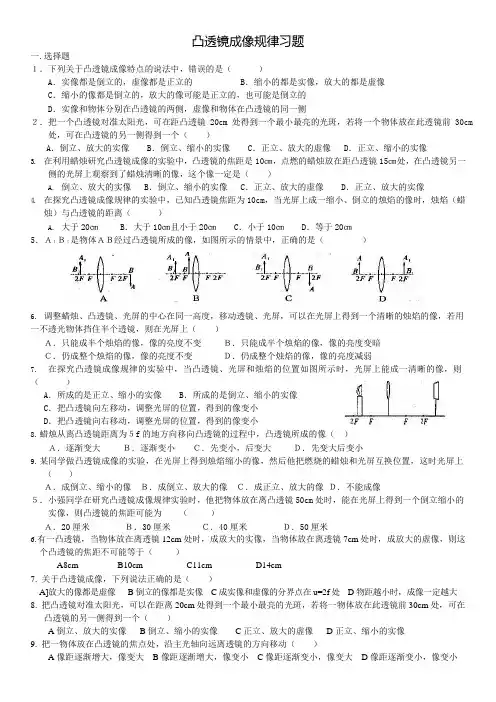

凸透镜成像规律习题一.选择题１．下列关于凸透镜成像特点的说法中，错误的是（）A．实像都是倒立的，虚像都是正立的B．缩小的都是实像，放大的都是虚像C．缩小的像都是倒立的，放大的像可能是正立的，也可能是倒立的D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧２．把一个凸透镜对准太阳光，可在距凸透镜 20cm 处得到一个最小最亮的光斑，若将一个物体放在此透镜前 30cm 处，可在凸透镜的另一侧得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的实像3.在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜15㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（）A.倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、放大的实像4.在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（）A.大于20㎝B．大于10㎝且小于20㎝C．小于10㎝D．等于20㎝5．Ａ１Ｂ１是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是（）6.调整蜡烛、凸透镜、光屏的中心在同一高度，移动透镜、光屏，可以在光屏上得到一个清晰的烛焰的像，若用一不透光物体挡住半个透镜，则在光屏上（）Ａ．只能成半个烛焰的像，像的亮度不变Ｂ．只能成半个烛焰的像，像的亮度变暗Ｃ．仍成整个烛焰的像，像的亮度不变Ｄ．仍成整个烛焰的像，像的亮度减弱7.在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（）A．所成的是正立、缩小的实像B．所成的是倒立、缩小的实像C．把凸透镜向左移动，调整光屏的位置，得到的像变小D．把凸透镜向右移动，调整光屏的位置，得到的像变小8.蜡烛从离凸透镜距离为５f 的地方向移向凸透镜的过程中，凸透镜所成的像（）Ａ．逐渐变大Ｂ．逐渐变小Ｃ．先变小，后变大Ｄ．先变大后变小9.某同学做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（）Ａ．成倒立、缩小的像Ｂ．成倒立、放大的像Ｃ．成正立、放大的像Ｄ．不能成像５．小强同学在研究凸透镜成像规律实验时，他把物体放在离凸透镜50cm 处时，能在光屏上得到一个倒立缩小的实像，则凸透镜的焦距可能为（）Ａ．20 厘米Ｂ．30 厘米Ｃ．40 厘米Ｄ．50 厘米6.有一凸透镜，当物体放在离透镜12cm 处时，成放大的实像，当物体放在离透镜7cm 处时，成放大的虚像，则这个凸透镜的焦距不可能等于（）A8cm B10cm C11cm D14cm7.关于凸透镜成像，下列说法正确的是（）A]放大的像都是虚像 B 倒立的像都是实像 C 成实像和虚像的分界点在u=2f 处 D 物距越小时，成像一定越大8.把凸透镜对准太阳光，可以在距离20cm 处得到一个最小最亮的光斑，若将一物体放在此透镜前30cm 处，可在凸透镜的另一侧得到一个（）A 倒立、放大的实像B 倒立、缩小的实像C 正立、放大的虚像D 正立、缩小的实像9.把一物体放在凸透镜的焦点处，沿主光轴向远离透镜的方向移动（）A 像距逐渐增大，像变大B 像距逐渐增大，像变小C 像距逐渐变小，像变大D 像距逐渐变小，像变小性的角度出发，应该调整10.某凸透镜的焦距为f，当一个物体从8f 处，沿主光轴向f 处移动，在这一过程中，物体与像之间的距离是（）A 变大[B 变小C 先变大，后变小D 先变小，后变大11.11.12.粗细均匀的物体AB 横放在焦点之外的凸透镜L 的主轴上（如图），关于AB 通过L 所成的像，下列说法正确的是（）A 像在主轴上，且A 端在左边，B 端在右边B 像在主轴上，且B 端在左边，A 端在右边C 像的A 端粗、B 端细D 像的A、B 端粗细相同13.如图4所示，烛焰在光屏上成缩小的像。

凸透镜成像规律五幅图(1)当u>2f时，f v v v 2f,成倒立、缩小的实像(2)当u=2f时，v=2f，成倒立、等大的实像(3)当f<u<2f时，v>2f，成倒立、放大的实像(4)当u=f时不能成像(5)当u<f (v<0)时成正立、放大的虚像物距U像物在凸透镜同侧、异侧像的正倒大小像的虚实像距v应用U >2f异侧倒立缩小实像 f v v v 2f照相机U =2f异侧倒立等大实像V=2ff< U <2f异侧倒立放大实像v> 2f 投影仪幻灯机U=f一束平行光探照灯U <f同侧正立放大虚像放大镜2、一倍焦距分虚实：u=f是成实像与虚像的分界点。

3、二倍焦距分大小：u = 2 f是成放大像与缩小像的分界点。

4、实像与虚像：由实际光线汇聚成的像，称为实像；反之，则称为虚像。

实像和虚像一种区分方法：实像都是倒立的，而虚像都是正立的。

5、像与物变化关系：物近像远像变大，物远像近像变小；像和物同方向移动。

(成虚像时，物距变大，像距变大，像变大；成实像时，物距变大，像距变小，像变小。

)6、在实验中若发现无论光屏如何移动，均无法在光屏上得到像，原因有两个方面：①物体在焦点或焦点以内，②蜡烛、凸透镜和光屏不在同一高度。

7、若在实验中用纸遮挡凸透镜一部分，或凸透镜不小心损坏了一部分，则仍然成完整的像,只是像的亮度变暗一些。

&在实验中如果时间长了，蜡烛烧短，则像向光屏上方移动。

像与物体移动方向相反。

探究凸透镜成像规律、单选题:1、 物体到凸透镜的距离为 u=8cm 时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm 时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断 正确的是（ ） A. u=20cm 时，成倒立缩小的像 B . u=15cm 时，成正立放大的像 C. u=9cm 时，成倒立缩小的像D . u=5cm 时，成倒立放大的像2、 物体到凸透镜距离为 10cm 时，成倒立放大的实像，当物体到该透镜的距离为 18cm 时,成倒立缩小的实像，则该凸透镜的焦距 f 的范围为（ ）、填空题:6、 当物距在1倍焦距和2倍焦距之间时，像距 _____________ 焦距，得到了 ___________ 实像.7、 在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在 _________________ .实验中，物体距离凸透镜24cm ，在光屏上得到一个放大的像，此凸透镜焦距的范围是 ___________________ .9、 物体从焦点处向 2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________ ;像的大小如何变化？ ____________ ;像的虚实如何变化？ _____________ .10、 当物体离凸透镜的距离 _________ 2倍焦距时，凸透镜成倒立、缩小的实像，这是 ______________的工作原理；当物体离凸透镜的距离在 ______________ 之间时，凸透镜成倒立、放大的实像，这是 ____________ 的工作原理；当物体离凸透镜的距离 __________ 时，凸透镜成正立的、放大的虚像， 这是 ____________ 的工作原理. 三、作图题：11、 把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的 像，如图所示，请完成光路图.A . 10cm v f v 18cmB . 5cm v f v 9cmC . 9cm v f v 10cmD . 18cm v f v 20cm3、 物体通过凸透镜可成（）A .正立、缩小的虚像 C.倒立、放大的虚像 4、 放幻灯时，幻灯片应放在（A .透镜的焦点以内C.透镜焦点以外的任一位置B.正立、放大的虚像D .正立、放大的实像）B .透镜的两倍焦距以外D .透镜两倍焦距以内，一倍焦距以外 5、某凸透镜的焦距为10cm ，当物体沿主光轴从距离透镜 30cm 处向15cm 处移动时，贝（（） A .像变大，像距变大 B .像变小，像距变小 C.像先变小后变大，像距变大D.像先变小后变大，像距变小四、实验探究题：13、 在“探究凸透镜成像规律”的实验中，凸透镜的焦距为 10cm ，当烛焰在光屏上成倒立、缩小实像时，蜡烛到凸透镜的距离应大于 _________________ cm ,当蜡烛到凸透镜的距离小于_______ cm 时，通过凸透镜能看到正立、放大的虚像. 14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况， 由凸透镜成像规律,根据下表可推知该透镜的焦距应是 _________________________ .次序蜡烛创遥憧的匪离像的性质倒立或正立 籤大或缩小 1 20厘米刚立 縮小 2L 厘米倒立试大3g 厘来簸大15、 在“探究凸透镜成像规律”的实验中，必须先 _______________ ，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟 __________________ 大致在 _________ .16、 在“研究凸运镜成像规律” 的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：⑴ __________ ________________________ ______________⑵ ___________ __________________________ _________评估你的实验方案的优缺点： ____________ . 五、应用设计题：18、观察教学中常用的投影仪投影幻灯片，请说明： (1)平面镜的作用： ___________ ;⑵凸透镜的作用： ___________ ;(3)屏幕用粗糙的白布做成： ____________ .12、下图是凸透镜成像规律的示意图，图中 请通过画图大致表示出像的位置和像的性质. A 、B 、C 表示同一物体放在三个不同的位置,。

探究凸透镜成像的规律1.一个焦距为10 cm的凸透镜，当物体从离透镜30 cm处逐渐移到离透镜20 cm处的过程中，像与像距的变化为（）A.像逐渐变小，像距逐渐变小B.像逐渐增大，像距逐渐增大C.像先小后大，像距逐渐增大D.像逐渐增大，像距逐渐变小2.通过实验发现凸透镜可以成实像，也可以成虚像；可以成放大的像，也可以成缩小的像；可以成倒立的像，也可以成正立的像。

我们可以看到，物体通过凸透镜所成的像的____________、____________、____________、____________等取决于物距和凸透镜的____________关系。

3.当物距___________ 2倍焦距时，凸透镜成的像是___________实像；当物距___________焦距时，成虚像，并且虚像的尺寸___________。

4.一个物体在凸透镜前20 cm处，在屏上成一倒立缩小的像，则透镜的焦距f（）A.10 cm<f<20 cmB.f>10 cmC.f<10 cmD.f>20 cm5.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。

从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。

由此可以断定，此时防盗门镜的作用相当于一个（）A.凸透镜B.凹透镜C.凸透镜和凹透镜D.玻璃砖6.（2010天津模拟）如图3-3-1所示，凸透镜的焦距为8 cm，当物体AB放在该凸透镜主轴上距离凸透镜12 cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个（）图3-3-1A.倒立放大的实像B.倒立缩小的实像C.正立放大的实像D.正立放大的虚像7.（2010江苏连云港模拟）如图3-3-2是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。

若透镜位置不变，将蜡烛移到刻度为30 cm处，则（）图3-3-2A.移动光屏，可以在屏上得到倒立放大的像B.移动光屏，可以在屏上得到倒立缩小的像C.移动光屏，可以在屏上得到正立放大的像D.不论光屏移到什么位置，都不能在屏上得到清晰的像8.（2010江苏徐州课改区模拟）如图3-3-3所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是____________。

凸透镜成像知识点知识点一、透镜的概念：透镜有两类：中间厚，边缘薄的叫凸透镜。

中间薄，边缘厚的叫凹透镜。

主轴：通过两个球面球心的直线叫透镜的主光轴。

光心：光线通过透镜上某一点时，光线传播方向不变，这一点叫光心。

用字母O表示焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的焦点，用 F 表示，焦点到光心的距离，叫焦距，用 f 表示。

凸透镜对光线有会聚作用，所以又叫会聚透镜。

凹透镜对光线有发散作用,所以又叫发散透镜。

经过透镜光心的光线传播方向不改变。

知识点二、凸透镜成像的规律1、探究凸透镜成像的规律：（1）用到的实验器材有：光具座、蜡烛、凸透镜、光屏。

（2）实验过程：①蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度；②把凸透镜放在光具座中央，调整光屏到透镜的距离（即像距），使烛焰在光屏上成一个清晰的像，观察像的大小、正倒情况，测出物距和像距；③调节蜡烛的位置，重复以上操作。

（3）物距和像距：物体到透镜的距离称为物距（u）；像到透镜的距离称为像距（v）。

2、凸透镜成像规律小结：物距(u) 像的正倒像的大小像的虚实像的位置像距(v)应用u>2f 倒立缩小实像透镜两侧f<v<2f 照相机u=2f 倒立等大实像透镜两侧v=2f ------f<u<2f 倒立放大实像透镜两侧v>2f 投影仪u=f 不成像u<f 正立放大虚像透镜同侧放大镜3、凸透镜成像规律记忆：一倍焦距分虚实，二倍焦距分大小；物近像远像变大，物远像近像变小。

也可理解为物距变大像距变小像变小，物距变小像距变大像变大。

4、作图，补画光路图。

方法：（1）经过光心的光线传播方向不改变（即沿直线传播）（2）对于凸透镜：一边为平行光，另一边就为会聚于焦点光。

对于凹透镜：一边为平行光，另一边就为发散光（发散光线的反向延长线会聚于另一侧的焦点上。

八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))1. 什么是凸透镜?凸透镜是一种光学器件，可以使光线产生聚焦或发散的作用。

凸透镜的两侧都是凸面，平行的光线通过凸透镜后会聚焦到一个焦点上。

2. 凸透镜成像的规律是什么?凸透镜成像的规律包括以下几点:a) 凸透镜成像的位置：通过凸透镜的光线都会聚焦到一个焦点上，焦点的位置取决于凸透镜的曲率半径和折射率。

b) 凸透镜成像的大小：成像物体的大小与距离凸透镜的位置有关系，距离凸透镜越远，成像物体就越小。

c) 凸透镜成像的方向：成像的方向取决于物体的位置和凸透镜的位置，通常遵循朝向凹透镜的方向。

3. 假设一个物体放置在凸透镜的焦点上，会发生什么?如果一个物体放置在凸透镜的焦点上，凸透镜会产生聚焦作用，使得通过凸透镜的光线会聚到一个焦点上。

这样就会产生实际的倒立的放大的实像。

4. 如果一个物体放置在凸透镜的焦点和光轴之间，会发生什么?如果一个物体放置在凸透镜的焦点和光轴之间，凸透镜会产生聚焦作用，使得通过凸透镜的光线会聚到焦点上。

这样就会产生实际的倒立的放大的实像。

5. 如果一个物体放置在凸透镜的焦点的前面，会发生什么?如果一个物体放置在凸透镜的焦点的前面，凸透镜会产生发散作用，使得通过凸透镜的光线发散出去。

这样就会产生虚拟的放大的直立的虚像。

6. 如果一个物体放置在凸透镜的焦点的后面，会发生什么?如果一个物体放置在凸透镜的焦点的后面，凸透镜会产生发散作用，使得通过凸透镜的光线发散出去。

这样就会产生虚拟的放大的直立的虚像。

7. 一个物体的位置距离凸透镜越远，成像的位置是变大还是变小?为什么?一个物体的位置距离凸透镜越远，成像的位置是变小的。

这是因为物体离得越远，凸透镜所产生的焦距会变小，导致成像的位置变小。

8. 通过凸透镜的光线在成像后，会产生实像还是虚像?大小是正的还是负的?通过凸透镜的光线在成像后，会产生实像。

在凸透镜的成像过程中，实像的大小是正数。

凸透镜成像的规律知识点一：凸透镜成像的规律及其应用【例题1】小明在探究“凸透镜成像规律"的实验中他把蜡烛放在距透镜30cm时，在光屏上形成清晰缩小的像，此时的成像特点可应用于(填“照相机”、“投影仪”或“放大镜”）。

现将蜡烛向透镜方向移动10cm,要使光屏上再次形成清晰倒立的像，应将光屏透镜（填“远离”或“靠近"）。

【答案】照相机;远离。

【解析】（1）凸透镜成像的三种情况和应用之一：u＞2f,成倒立、缩小的实像,应用于照相机和摄像机.（2)凸透镜成实像时，物近像远像变大。

把蜡烛放在距透镜30cm时，物距为30cm，在光屏上形成清晰缩小的像,则u＞2f，此时的成像特点可应用于照相机。

现将蜡烛向透镜方向移动10cm,物距减小，像距增大、像变大,则要使光屏上再次形成清晰倒立的像，应将光屏远离透镜方向移动。

知识点二:对凸透镜成像的规律实验的说明1.器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）等。

2.口诀：一倍焦距分虚实、二倍焦距分大小；虚像正物像同侧，实像倒物像异侧;物远实像小,焦点内放大。

3.注意事项：蜡烛的焰心、透镜的光心、光屏的中心在同一高度上;又叫“三心等高" 。

注意:实像是由实际光线会聚而成,在光屏上可呈现，可用眼睛直接看，所有光线必过像点；虚像不能在光屏上呈现,但能用眼睛看，由光线的反向延长线会聚而成；【例题2】如图所示,小明和实验小组同学利用透镜、光屏、蜡烛等实验器材探究凸透镜成像的规律.实验数据记录如下：物距u/cm 像距v/cm像的性质缩放正倒虚实3514缩小倒立实像2517缩小倒立实像2020等大倒立实像1625放大倒立实像5﹣放大正立虚像根据以上实验回答下列问题：(1)在实验过程中，要使透镜中心、烛焰和光屏中心大致在；（2)由实验数据可判断，该透镜的焦距约为cm；(3)分析实验数据可知,凸透镜成实像时，随着物距的减小，像逐渐（选填“变大"或“变小”或“不变"），像距逐渐增大;（4)如果用该实验中的透镜来矫正视力，可以制成（选填“近视”或“远视”）眼镜.【答案】（1）同一高度；（2)10；（3)变大；（4)远视。

凸透镜成像规律练习题及详细答案1 .物体到凸透镜的距离时，成倒立缩小的像；物体到凸透镜的距离等于2倍焦距时，像到凸透镜的距离为，成的像是立的，大小与物体.2 .物体到凸透镜的距离时，成倒立放大的实像；物体到凸透镜的距离为时不成像；当物体到凸透镜的距离时，成正立、放大的虚像.3 .照相机是根据凸透镜能成像的光学原理制成的.照相机的调焦装置是用来调节镜头到的距离的，当拍摄近的景物时，镜头要往前冲，离胶片一些.光圈是用来控制进入镜头的多少的；快门是用来控制曝光的.4 .投影仪是根据凸透镜能成像的光学原理制成的.在投影时由于屏幕上的画面太小，同学们看不清楚，需让画面再大些，调节的方法是，向调镜头（填“上”或“下”），同时投影仪与屏幕的距离要.1大于二倍焦距等于2倍焦距倒相等2大于一倍焦距小于二倍焦距一倍焦距小于一倍焦距3成倒立缩小的实像景物远景物大小4倒立放大的虚像下远一、填充题1．凸镜、凹透镜、凸透镜和平面镜中，能会聚太阳光的是镜。

2 .有一焦距为f的凸透镜，若把烛焰放在离凸透镜2f以外，则在凸透镜的侧成实像，光学装置就是利用这一规律制成的。

3．小孔成像是由于光的成的像，平面镜成像是由于光的成的像，透镜成像是由于光的成的像。

4．利用凸透镜不仅可以光线，而且能成像，这种由光线会聚而成，能显示在屏上的像叫实像。

二、是非题在研究凸透镜成像规律的实验中，判断以下结论是否正确。

1．实验用的凸透镜其焦距必须是已知的。

（）2．光具座上器材的排列次序是烛焰、凸透镜和光屏。

（）3 .物体到凸透镜的距离叫物距，用u表示。

（）4.像到凸透镜的距离叫像距，用v表示。

（）5 .焦点到凸透镜光心的距离叫焦距，用f表示。

（）6.虚像不可能成在光屏上。

（）7．实像是倒立的，虚像是正立的。

（）8．实验前要调整蜡烛、光屏和凸透镜的高度，使它们的中心大致在同一高度上。

（）三、选择题1.下列陈述中正确的是[]A.凸透镜一定成实像B.凸透镜一定成虚像C.凸透镜一定能成像D.凸透镜能成虚像2．已知凸透镜的焦距为10厘米，物体离开凸透镜的距离为15厘米，那么所成像是[]A.倒立缩小的实像B.倒立放大的实像C正立缩小的像D.正立放大的像凸透镜成像及应用A组答案：一、1．凸透2．另一；缩小倒立；照相机3．直线传播；反射；折射4．折射；实际二、1.也d3.x4.x5.d6.d7.d8.N三、1.D2.B一、选择题：1、小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图2所示，探究后他总结出下列说法。
