现在都在推电容式的触摸屏，电容式的触摸屏相对于电阻屏来说贵了好些。
但相对于电容可以做出比较多的手势，交互性较好，故电容屏最近都得到了好评，最近这两年应该也应该会有个好的市场吧。
现各个电容屏的厂家都在降低成本。
我的触摸屏的项目便由此出了。
应用：CSA这个模块是cypress的按键的解决方案。
可以说比较便宜，侦测模块是它的单片机的一个部分。
整个片子听说是0.8美元吧（好像，呵呵），说点题外话。
cypress的可编程模块这个思想非常的好，强！呵呵。
利用CSA模块做一种电容屏的解决方案。
既可以降低ic的成本，又可以降低触摸屏的成本。
用csa做出的触摸屏的成本加起来就比一般普通的电容屏的成本是低了很多，据说是五分之一到四分之一吧。
可有一点致命的缺陷是有一个轴的分辨率是比较低了，呵呵，不过电容屏的手势大部分能做出来，放大，缩小，翻转90度，上翻页，下翻页，选中某些页。
这是我同事的功劳了，呵呵。

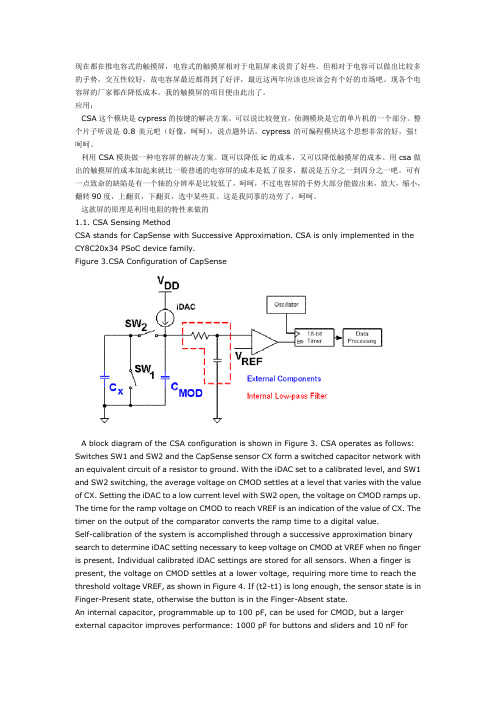

这款屏的原理是利用电阻的特性来做的1.1. CSA Sensing MethodCSA stands for CapSense with Successive Approximation. CSA is only implemented in the CY8C20x34 PSoC device family.Figure 3.CSA Configuration of CapSenseA block diagram of the CSA configuration is shown in Figure 3. CSA operates as follows: Switches SW1 and SW2 and the CapSense sensor CX form a switched capacitor network with an equivalent circuit of a resistor to ground. With the iDAC set to a calibrated level, and SW1 and SW2 switching, the average voltage on CMOD settles at a level that varies with the value of CX. Setting the iDAC to a low current level with SW2 open, the voltage on CMOD ramps up. The time for the ramp voltage on CMOD to reach VREF is an indication of the value of CX. The timer on the output of the comparator converts the ramp time to a digital value.Self-calibration of the system is accomplished through a successive approximation binary search to determine iDAC setting necessary to keep voltage on CMOD at VREF when no finger is present. Individual calibrated iDAC settings are stored for all sensors. When a finger is present, the voltage on CMOD settles at a lower voltage, requiring more time to reach the threshold voltage VREF, as shown in Figure 4. If (t2-t1) is long enough, the sensor state is in Finger-Present state, otherwise the button is in the Finger-Absent state.An internal capacitor, programmable up to 100 pF, can be used for CMOD, but a larger external capacitor improves performance: 1000 pF for buttons and sliders and 10 nF forproximity sensors. Series resistors, 560 ohms, are recommended in-line with all CapSense inputs to improve RF immunity.Figure 4. CSA Waveform Changes With Finger Absent/Present电容式触摸感应开关，不像裸露在外的按钮和开关那样容易受到环境磨损的影响，也不需要像机械那样需要预留机械部件运动的空间，因此它不仅在外观上使得产品更漂亮，而且增强了用户体验，同时也延长了设备的使用寿命。
