CAD第4期真题试卷(2010年6月)

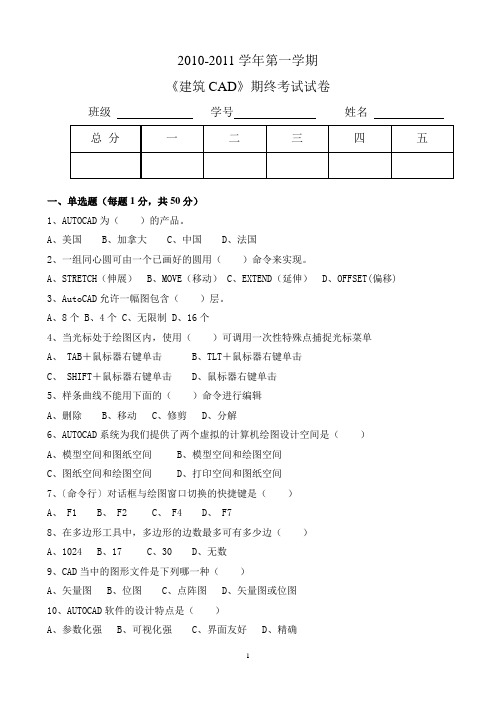

2010-2011学年第一学期《建筑CAD》期终考试试卷班级学号姓名一、单选题（每题1分，共50分）1、AUTOCAD为（）的产品。

A、美国B、加拿大C、中国D、法国2、一组同心圆可由一个已画好的圆用（）命令来实现。

A、STRETCH（伸展）B、MOVE（移动）C、EXTEND（延伸）D、OFFSET(偏移)3、AutoCAD允许一幅图包含（）层。

A、8个B、4个C、无限制D、16个4、当光标处于绘图区内，使用（）可调用一次性特殊点捕捉光标菜单A、 TAB＋鼠标器右键单击B、TLT＋鼠标器右键单击C、 SHIFT＋鼠标器右键单击D、鼠标器右键单击5、样条曲线不能用下面的（）命令进行编辑A、删除B、移动C、修剪D、分解6、AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是（）A、模型空间和图纸空间B、模型空间和绘图空间C、图纸空间和绘图空间D、打印空间和图纸空间7、〔命令行〕对话框与绘图窗口切换的快捷键是（）A、 F1B、 F2C、 F4D、 F78、在多边形工具中，多边形的边数最多可有多少边（）A、1024B、17C、30D、无数9、CAD当中的图形文件是下列哪一种（）A、矢量图B、位图C、点阵图D、矢量图或位图10、AUTOCAD软件的设计特点是（）A、参数化强B、可视化强C、界面友好D、精确11、在CAD中为一条直线制作平行线用（）命令A、移动B、镜像C、偏移D、旋转12、在（）个层创建的块可在插入时与当前层特性一致A、0层B、在所有自动产生的层C、所有图层D、新建的图层13、一个完整的尺寸由（）部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头14、在画多段线时，可以用（）选项来改变线宽A、宽度B、方向C、半径D、长度15、下面的各选项都可以绘制圆弧，除了（）不行A、起点、圆心、终点B、起点、圆心、方向C、圆心、起点、长度D、起点、终点、半径16、在图层管理器中，影响图层显示的操作有（）A、锁定图层B、新建图层C、删除图层D、冻结图层17、渲染三维模型时，（）不可渲染出物体的折射效果A、一般渲染B、普通渲染C、照片级光线跟踪渲染D、照片级真实感渲染18、AUTOCAD中用于绘制圆弧和直线结合体的命令为（）A、圆弧B、构造线C、多段线D、样条曲线19、正交的开关快捷键为（）A、F2B、F3C、F5D、F820、用户在对图形进行编辑时若需要选择所有对象，应输入（）A、夹点编辑B、窗口选择C、AllD、单选21、当前图层能不能被关闭？（）A、能B、不能22、AutoCAD中块文件的扩展名是（）A、dwtB、dwgC、bakD、dxf23、在（）情况下，多线可以进行修剪A、分解B、结合C、断开D、编组24、改变图形实际位置的命令是（）A、MOVE或PANB、MOVEC、PAND、OFFSET25、设置AUTOCAD图形边界的命令是（）A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS26、在“创建图纸集”向导中，图纸集可以（）创建。

国家CAD等级考试（AutoCAD Ⅱ-4）姓名：_____________________ 准考证号：_______________________本试卷分第Ⅰ卷（理论题）和第Ⅱ卷（上机操作题）两部分。

本考试共计120分钟。

Ⅰ卷直接在电子文档中作答，考生需要在计算机上的D:\下建立以自己的班级+学号+姓名命名的文件夹，将本卷保存在该目录下，并将Ⅱ卷答题内容保存在文件夹中。

考试结束后，将建立的文件压缩后通过网络或移动设备提交。

第Ⅰ卷注意事项：本卷共35小题，每小题1分，共35分。

每小题的四个选项中只有一项符合题目要求。

一、选择题1．在文字标注时，（）控制数字小数位的设置A “标注样式”的“精度”选项目B unitsC “标注样式”的“测量比例”选项目D 编辑标注文字2．定义了一个AUTOCAD对象捕捉区域的十字线周围的方框叫什么？（）A 拾取框B 靶框C 指针D 栅格3．图形样板文件的路径可以在哪里进行设置？（）A “草图设置”对话框B “选项”对话框C “今日”对话框D 微软Explorer窗口4. 热键F8或组合键Ctrl L是切换什么的开关：（）A:栅格B:捕捉C:清除D: 正交5.在CAD中命令spl是（）A:样条曲线 B:直线C:射线 D:构造线6．（）功能键可以进入文本窗口。

A:功能键F1 B：功能键F2 C：功能键F3 D：功能键F47．在CAD中不能应用修剪命令“trim”进行修剪的对象是（）A:圆弧B:圆C:直线 D:文字8．在AUTOCAD中，下列哪一个命令可以设置图纸边界（）A GRIDB SNAP和GRIDC LIMITSD OPTIONS9．下列命令中将选定对象的特性应用到其他对象的是（）A: “夹点”编辑B：复制C：特性D：特性匹配10．在CAD中画完一幅图后，在保存该图形文件时用（）作为扩展名A: .cfg B: .dwt C: .bmp D: .dwg11．按比例改变图形实际大小的命令是：A: QFFSET B：ZOOM C：SCALE D：STRETCH12. 用阵列命令“array”阵列对象时有以下阵列类型：（）A:曲线阵列和直线阵列B:矩形阵列和环形阵列C:正多边形阵列和环形阵列D:环形阵列和椭圆形阵列绘制如图1所示的皮带轮，完成题13到17：图 113. 图中圆的半径是（）A．17.03 B．16.32 C．17.32 D．17.1114．图中正七边形的边长为（）A．15.03 B．15.04 C．16.04 D．16.0315. 图中B点相对A点的坐标是（）A．（31.42，14.65）B．（30.43，14.65）C．（30.63，15.65）D．（35.43，15.65）16. 图中线段CD相对X轴的夹角是（）度A．76 B．75 C．77 D．7417. 图中线段CD的长度是（）A．33.77 B．34.75 C．37.77 D．17.5418．在CAD中在圆上捕捉圆心时,靶框应该是放在( )A:圆外 B:圆内C:圆心 D:圆周上19．从选择的选择集中去除对象，可以按住以下哪个键进行去除对象选择：（）20．在设置单位精度的过程中，最多可设置小数点后（）位。

CAD考试试题库及参考答案一、单项选择1、AUTOCAD的坐标体系，包括世界坐标和（ D ）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（ B ）A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个B．4个C．不一定D．5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET命令时，先应设置__A____。

A．圆弧半径R B．距离D C．角度值D．内部块Block8、剪切物体需用___A___命令。

A．Trim B．Extend C．Stretch D．Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。

A．输入C回车B．输入B回车C．输入PLOT回车D．输入DRAW回车10、 AutoCAD中的图层数最多可设置为__B____。

A．10层B．没有限制C．5层D．256层11、 CP是哪个命令的热键名__B____。

A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12． ARC子命令中的（S，E，A）指的是哪种画圆弧方式__D____。

A．起点、圆心、终点B．起点、终点、半径C．起点、圆心、圆心角落D．起点、终点、圆心角13、 CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。

A．端点、端点、直径B．端点、端点、半径C．切点、切点、直径D．切点、切点、半径14、在执行SOLID命令后，希望所画的图元内部填充，必须设置_A_____。

科技部国家制造业信息化培训中心
准考证号码：
————————————————密————————封————————线————————————————
身份证号码： 姓名：
国家制造业信息化三维CAD 认证试题
注意事项：
一、基本绘图（说明）
按照下图在CAD 中绘图（无需标注尺寸）。

二、工程制图：绘制下面图形并标注尺寸（说明）
科技部国家制造业信息化培训中心
_————————————————密————————封————————线————————————————
1. 设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。

2. 设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。

3. 数字与汉字的字体统一为“gbeitc.shx ，gbcbig.shx ”和“gbenor.shx ，gbcbig.shx ”。

4. 在标注零件图粗糙度时，需要以属性块的形式进行标注。

实训1绘图命令操作（一）1.作一边长为50的正六边形及内切圆与外接圆2.3.4.利用块和等分的方式，绘制如下图所示的图形。

已知边长为10的正方形将半径为60的圆等分成八等分，而且正方形的中心点落在圆周上。

6.按所给尺寸完成图形的绘制：2．已知圆A，圆心为（45.5，150），半径为24；圆B，圆心为（130，150），半径为35，作圆A、B两条外公切线。

3．以O（130，145）为圆心作一半径为50的圆，过点A（30，145）分别作出切线AB和AC。

另作一圆分别相切于AB 和AC，半径为20。

4．①过点A（45，55）和点B（130，195）作一条直线，过点A作直线AC。

已知AB=AC，∠BAC=45°，C点在B点下方。

②过点B和点C作一圆分别相切于直线AB和AC。

5．过点A（115、210）、B（45、150）、C（150，105）作三角形，作出三角形三个角的角平分线（Bisect）查出三条角平分线交点的坐标。

8. 利用“多段线”命令绘制如下图所示的腰圆形图形。

9. 利用“多段线”命令绘制如下图所示的图形。

已知B点和D点处的线宽均为20，圆弧DE和圆弧DF均为半径为30的半圆。

二、依题意完成下列图形：1．过点A（40，105）、B（165，190）两点作一矩形，以矩形的中心点为中心，以矩形的两边长为长短轴作一椭圆。

2．作出ABCDE多段线。

已知A点坐标为（30，175），E 点坐标为（130，120），A、B、C、D四点在同一水平线上，线段AB线宽为0，长度为40，线段BC长度为30，B点线宽为40，C点线宽为0，线段CD长度为30，D点线宽为20，弧DE的宽度为20，线段CD在D点与弧DE相切。

3．以点（100，150）为中心，作一边长为40的正方形，在该正方形的外边作两个正方形，外边的正方形四边的中点是里边的正方形的四个顶点。

4.以点（100，155）为圆心作半径为20的圆，再作一半径为60的同心圆。

一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的(B)、情操和品质。

A、企业标准B、道德观念C、公司规定D、工作要求2．(B)是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A、人生价值B、职业道德C、社会活动D、职业活动3．职业道德主要概括本职业的职业业务和(D)，反映本职业的特殊利益和要求。

A、职业分工B、人才分类C、职业文化D、职业职责4．(C)就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。

A、爱岗敬业B、注重信誉C、讲究质量D、积极进取5．(A)是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。

A、基本素质B、讲究公德C、职业道德D、个人信誉6．制图国家标准规定，图纸优先选用的(A)代号为5种。

A、基本幅面B、图框格式C、图线线型D、字体高度7．图纸中字体的(A)一般为字体高度的倍。

A、宽度B、高度C、角度D、斜度8．图纸中斜体字字头向右倾斜，与(B)成75°角。

A、竖直方向B、水平基准线C、图纸左端D、图框右侧9．机械图样中常用的图线线型有粗实线、(A)、虚线、波浪线等。

A、细实线B、边框线C、轮廓线D、轨迹线10．两段点画线相交处应是(A)。

A、线段交点B、间隙交点C、空白点D、任意点11．图样上标注的尺寸，一般应由尺寸界线、(D)、尺寸数字组成。

A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端12．尺寸线终端形式有箭头和( D)两种形式。

A、圆点B、圆圈C、直线D、斜线13．下列叙述错误的是(C)。

A、图形的轮廓线可作尺寸界线B、图形的轴线可作尺寸界线C、图形的剖面线可作尺寸界线D、图形的对称中心线可作尺寸界线14．当标注(B)尺寸时，尺寸线必须与所注的线段平行。

A、角度B、线性C、直径D、半径15．图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把(C)断开。

CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。

一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。

图层名称颜色（颜色号）线型01白(7)实线Continuous (粗实线用)02绿(3)实线Continuous（细实线用）04黄(2)虚线ACAD_ISO02W100（细虚线用）05红(1)点画线ACAD_ISO04W100（细点画线用）07洋红(6)双点画线ACAD_ISO05W100（细双点画线用）08绿(3)实线Continuous（尺寸标注、公差标注、指引线、表面结构代号用）09绿(3)实线Continuous （装配图序列号用）10绿(3)实线Continuous （剖面符号用）11绿(3)实线Continuous（细实线文本用）2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx”和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。

二、用比例1∶1作出下图，不标注尺寸。

（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

三、根据立体已知的2个投影作出第3个投影。

（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。

（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。

2010年上学期机械制图与CAD 期末考试试卷（笔试）（参考班级：模制091、092、093，数控091，考试时间：90分钟 满分：100分 共六大题）班级： 学号： 姓名： 总分：一、选择题：（每题1分，共15分）1、工程制图中广泛采用的投影法是（ ）。

（A ）、中心投影法 （B ）、斜投影法 （C ）、正投影法2、正等轴测图的轴测轴、轴间角、轴向伸缩系数正确的是（ ）。

(C)(B)(A)1:11:11:11:21:11:112012012013590135X1Y1X1O1Z1O1Y1X1Z13、根据主、俯视图，对应正确的左视图是( )。

4、根据主、俯视图，对应正确的左视图是( )。

5、根据主、俯视图，对应正确的左视图是( )。

6、根据主、左视图，对应正确的7、根据主、左视图，对应正俯视图是( )。

的俯视图是( )。

8、已知带有圆孔的球体的四组投影，正确的一组是（）。

9、已知物体的主、俯视图，正确的左视图是（）。

10、已知物体的主、俯视图，错误的左视图是（）。

11、已知立体的主、俯视图，正确的左视图是（）。

(A) (B) (C) (D)12、已知物体的主、俯视图，正确的左视图是（ ）。

(A ) (B )13、已知圆柱截切后的主、俯视图，正确的左视图是（ ）。

14、选择正确的第三视图（ ）。

(A) (B)(C)(((15、已知立体的主、俯视图，正确的左视图是（ ）。

二、补画下列视图中所缺漏的线条。

（每题6分，共30分）(3)5、三、根据组合体的两个视图，补画第三视图。

（每题5分，共2、五、画出组合体的第三视图，并标注尺寸（尺寸数值直接从图中量取并取整数）。

（共10分）六、根据轴侧图绘制物体的三视图，并标注尺寸（尺寸在轴侧图上测量并取整数）。

（共15。

AutoCAD2010习题115题第一题：“许可证转移实用程序”对话框中，“计算机”选项卡上“移植”按钮的功能是？1、移植许可证2、传输文件3、查找现有计算机列表并将其合并到当前计算机列表中4、移植计算机标识符答案: 1第二题：文件电子传递时，不包含以下哪些选项1、字体2、数据链接文件3、打印样式4、材质纹理答案：3第三题：如图所示：使用夹点菜单通过中间被选择的小圆创建一系列的同心圆，应该如何实现？1、首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“复制”，创建同心圆2、首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“缩放”，创建同心圆3、首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“复制”，创建同心圆4、首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“缩放”，创建同心圆答案：3第四题：使用块属性管理器重新定义一个包含字段的属性，对于已经插入的块实例该字段的哪个特性不会被影响？1、值2、高度3、颜色4、文字样式答案：4第五题：从工具选项板的“机械”中托出的螺母，该螺母是动态块，一共定义了几种直径？1、32、53、74、8答案：4第六题：创建如图所示的三维实体，其中主体为80X100X70立方体，删除顶面抽壳，抽壳厚度为7，两侧中心穿孔，孔直径为30，求创建完成实体的体积。

1、192515.962、192515.973、192515.984、192515.99答案：（查询—体积）3第七题：以下哪个命令的功能是创建绕选定轴旋转而成的旋转网格1、ROTATE3D2、ROTATE3、RELESURF4、REVSURF答案：4第八题：按如图所定义属性，则其中默认值的字段格式是什么？1、#c2、%#c3、%c4、%%c答案：2（标注时，打M，出来对话框，符号——查找时间和日期格式与图中一样）第九题：按如图所示创建实体，然后将其中的圆孔表面绕其轴线倾斜-5度，最后计算实体的体积1、153680.252、189756.343、223687.384、278240.42第十题：使用join命令合并椭圆弧时，合并的方向是？1、从源对象逆时针合并圆弧2、从源对象顺时针合并圆弧3、从目标对象逆时针合并圆弧4、从目标对象顺时针合并圆弧答案：1第十一题：使用STRETCH拉伸功能拉伸对象时，说法错误的是？1、拉伸交叉窗口中部分包围的对象2、拉伸单独选定的对象3、移动完全包含在交叉窗口的对象4、以上说法均不对答案：1第十二题：可以将三维实体对象分解成原来组成三维实体的部件的命令是1、分解2、剖切3、分割4、切割答案：3第十三题：使用SCALE命令缩放图形时，在提示输入比例，输入R，然后指定缩放的参照长度1、2，则缩放后的比例值为？1、22、13、0．54、4答案：1第十四题：不能使用JOIN命令合并的对象包含以下哪些选项1、直线（共线）2、直线（不共线）3、圆弧4、样条曲线答案：2第十五题：使用COPY复制一个圆，指基点为（0，0），再提示指定第二个点时回车第一个点作为位移，则下面说法正确的是？1、没有复制图形2、复制的图形圆心与“0，0”重合3、复制的图形与原图像重合4、以上答案都不正确答案：3第十六题：夹点模式下，不可以对图形执行的操作有？1、拉伸对象2、移动对象3、镜像对象4、阵列对象第十七题：弧长标注(DIMARC)的简化命令是以下哪一个？1、DAR2、DRA3、DDR4、DIR答案：1第十八题：将如图所示的夹点B编辑到点C，则线段AC的长度是多少？1、12.62、25.63、38.24、44.9答案：3第十九题：半径为10的四分之一圆弧，在圆弧的两端分别将弧长加长3MM，则圆弧的弦长是多少？1、17.692、20.363、25.674、33.64答案：（修改-拉长-增量——拉长圆弧）1第二十题：打开“安全选项”对话框使用的命令是？1、SLGVALLDATE2、VALIDATE3、SIGWARN4、SECURITYOPTIONS答案：4第二十一题（插入背景图——插入—DWF文件）：将DWF（打印时用电子文档打印可生成DWF文件）文件作为参考底图附着时，下列哪些操作是错误的？1、移动2、旋转3、缩放4、修改第二十二题：在进行协同设计的时候，插入DWF底图进行设计的有点不包括1、底图文件大小更精简2、DWF支持对文件进行红圈与标记3、有助于保持设计图形的直观感觉和数据保真度4、可以根据底图图形中的信息创建新的图形，并可以改变这些参照信息答案：4第二十三题：按照AUTOCAD的默认设置，启用或关闭动态输入功能的临时替代键是什么？1、F22、F83、F104、F12答案：4第二十四题：图形标准文件的后缀名是什么？1、DWT2、DWS3、DSS4、DST答案：2第二十五题：通过图层过滤器不能对以下哪些特性进行操作？1、打开2、锁定3、颜色4、冻结答案：3第二十六题：设置多行文字高度为5，注释比例为1：2，在模型空间中添加文字高度值为？1、52、103、2.5答案：2第二十七题：如果与当前图形相关联的几个标准（DWS）文件之间发生冲突，在执行标准件查哪个说法正确？1、首先显示标准文件优先级最高2、优先级按文件名排列3、优先级按文件创建时间先后排序4、优先级按文件大小排序答案：1第二十八题：录制动作后，在录制第一次绘制圆的过程树上，在指定圆心点上，不可以执行的操作有1、编辑2、插入用户信息3、暂停以请求用户输入4、相对于上一个答案：1第二十九题：使用设计中心，下面能完成的是?1、更新块定义2、浏览计算机上的图形3、查看图形中的定义4、以上说法均正确答案：4第三十题：图形标准配置对话框中，默认的插件不包括哪一项？1、图层2、文字样式3、标注样式4、颜色答案：4第三十一题：关于在布局空间中的尺寸标注，说法不正确的是1、可以通过选择模型空间对象在图纸空间创建标注2、图纸空间标注和模型空间对象之间没有关联性3、使用关联标注在图纸空间中标注模型空间对象时，将根据每个视口的显示比例自动调整标注值4、对于非关联标注，必须手动设置DIMFAC答案：2第三十二题：以下是关于切换打印样式表类型的说法，哪项是错误的？1、可以使用CONVERTCTB 将颜色相关的打印样式表转换为命名打印样式表，但是不能将命名样式表转换为颜色相关打印样式表2、用户可以使用CONVERTPSTYLES 将颜色相关打印样式表转换为命名打印样式表3、用户可以使用CONGVERTPSTYLES 将命名打印样式表转换为颜色相关打印样式表4、将图形从使用命名打印样式表转换为使用颜色相关打印样式表时，指定给图形中的对象的打印样式表名仍将存在答案：4第三十三题：发布图纸（文件—网上发布）时，默认的主体不包含以下哪些选项1、多云的天空2、海浪3、雨天4、温润的春天答案：4第三十四题：以下哪个命令的功能和工具（T）--自定义（C）--界面（T）是一样的？1、CUI2、CUILOAD3、MENU4、MENULOAD答案：1第三十五题：图形样板文件的路径可以在哪里进行设置？（工具—选项—图形样板）1、“草图设置”对话框2、“选项”对话框3、“今日”对话框4、微软Explorer窗口答案：2第三十六题：显示光栅图像边框的命令是1、Imageframe=12、I magequality=13、I mageattach=04、I mageframe=0答案：1第三十七题：工具栏锁定后，要暂时解除锁定，需按什么键？1、SHIFT2、CTRL3、ALT4、SHIFT+CTRL答案：2第三十八题：在临时解锁工具栏或选项板的时候，需要在同时移动工具栏或选项板的时候按下哪个键？1、CTRL2、SHIFT3、CTRL+SHIFT4、ALT答案：3第三十九题：缺省情况下，工具选项板是可以拖动的，要将其固定，锁定下列哪一项？1、浮动工具栏/面板2、固定的工具栏/面板3、浮动窗口4、固定窗口答案：3第四十题：如何使用.bak文件恢复AUTOCAD图形？1、使用RECOVER来进行修复2、更改.BAK扩展名为.DWG3、导出文件为DXF，然后再把 dxf文件导入到一个新文件中4、以上说法均可以答案：4第四十一题：创建一张空白的图纸，并用适当的命令和方法打开如下所示的对话框，则在出现如下图所示的对话框之前必须完成的操作是：1、保存图形2、在图中绘制一条多义线3、打开自动保存选项4、为图形添加注释文字答案：（插入—提取数据）1第四十二题：将单位设置为小数点后两位，在如图所示的图形中，L的长度为：1、22．252、23.753、24.54、25.25答案：2第四十三题：如图所示将园进行图案填充，然后将圆的直径更改为40，计算此时图案填充的面积1、235.642、314.163、416.374、556.34答案：2第四十四题：为了保证整个图形边界在屏幕上可见，应使用哪个缩放选项：1、全部2、上一个3、范围4、图形界限答案：1第四十五题：要用“多行文本编辑器”中输入水平分隔线的3分之1，下列正确的是：1、1/32、1#33、1^34、autocad中没有该格式的分数答案：1第四十六题：在创建和使用注释性块和块内的注释对象时，下列说法错误的是：1、非注释性块可以包含注释性对象，它们除了要按注释比例缩放以外，还要按该块的比例因子进行缩放·2、注释性块不能位于注释性块内3、注释性块参照按当前注释比例和应用于该块参照的任何用户比例统一缩放4、可以手动缩放包含注释性对象的块答案：4第四十七题：自定义标注箭头并将其创建为块后，怎么将箭头应用到后面的标注的当前图形中1、直接在绘图窗口插入块2、直接选择该箭头替换3、使用特性选项板4、在标注管理器中重新设置箭头样式为自定义箭头（自己画一个箭头保存成块）答案：4第四十八题：在STREERING WHEELS 控制盘中，单击动态观察选项，可以围绕轴心进行动态观察，动态观察的轴心使用鼠标加什么键盘可以调整？1、SHIFT2、CTRL3、ALT4、TAB答案：2第四十九题：如图所示，当左侧图形的平滑度为2时，右侧图形的平滑度为？1、02、13、24、4答案：4第五十题：相机的新增功能中，广角相机的镜头为多少？1、50MM2、35MM3、16MM4、6MM答案：212—19第五十一题：图纸集中的图纸在出现哪些变化后，图纸一览表在更新图纸清单后会出现变化？1、图纸的增加2、图纸的删除3、图纸的编号4、以上都是答案：4第五十二题：如图，使用夹点菜单通过中间被选择的小圆创建一系列小圆的副本，应该如何实现？1、首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“复制”，创建小圆副本2、首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“缩放”，创建小圆副本3、首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“复制”，创建小圆副本4、首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“缩放”，创建小圆副本答案：4第五十三题：绘制如图所示的图形，求L值1、53.53862、53.53873、53.53884、53.5389答案3第五十四题：使用MOVE移动一个图形，指定移动的基点坐标为（30，80），第二点位置为（@60<45），则移动后的基点坐标是多少？1、60，452、90，1353、72.42，1354、72.42，122.42答案：4第五十五题：使用夹点拉伸文字时，夹点原点坐标（10，20），拉伸距离为（@30，40）,则拉伸后的文字夹点坐标为？1、40，602、10，203、30，204、10，60答案：1第五十六题：如图中，A的长度值为多少1、62.1352、62.9123、62.5334、62.356答案：3第五十七题：属性模式用于控制块中属性的行为时我们不能控制的是：1、属性在图形中是否可见2、属性是否有常数值（例如部件号）3、属性是否可以相对于块的其余部分移动4、属性是线性属性还是非线性属性答案：4第五十八题：按如图所示创建圆柱实体，然后将其进行删除A面的抽壳处理，抽壳厚度为5，最后计算实体的体积1、153680.252、163582.153、181034.284、278240.42答案：3第五十九题：将如图所示的图形放大，放大后的圆的直径是82.45，则放大后六边形的面积是多少？1、1358.542、2567.343、4415.434、8564.28答案：3第六十题：对象编组后，不可以对编组进行以下的修改1、删除2、添加3、分解4、移动答案：4第六十一题：在标注约束中，园A和圆B的距离值D1为30，圆B和圆C的值 D2为80，，圆A和圆C的距离为D3=D1+D2,则它们的距离值为？1、302、803、504、110答案4第六十二题：绘制如图所示的图形，无边形内切5个相等圆，五边形左右两端点间距离为85，求五边形减去5个圆的面积（夹点编辑—缩放—参照—1、1934.46162、1934.46173、1934.46184、1934.4619答案：3第六十三题：使用编辑命令时，将显示“选择对象”提示，并且十字光标将替换为拾取框。

Auto CAD复习题一、判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（对）2． AutoCAD是美国AutoDesk公司的计算机制图软件。

（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（对）5．正交线指的是水平线和竖直线。

（错）6．正交线指的是在正交方式下绘制的直线。

（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（对）8．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（错）9．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）10．为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。
