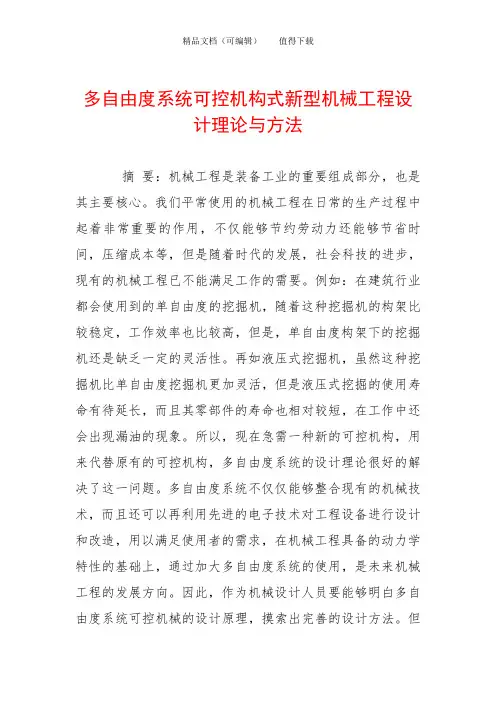

多自由度系统可控机构式新型机械工程设计理论与方法摘要：机械工程是装备工业的重要组成部分，也是其主要核心。
我们平常使用的机械工程在日常的生产过程中起着非常重要的作用，不仅能够节约劳动力还能够节省时间，压缩成本等，但是随着时代的发展，社会科技的进步，现有的机械工程已不能满足工作的需要。
例如：在建筑行业都会使用到的单自由度的挖掘机，随着这种挖掘机的构架比较稳定，工作效率也比较高，但是，单自由度构架下的挖掘机还是缺乏一定的灵活性。
再如液压式挖掘机，虽然这种挖掘机比单自由度挖掘机更加灵活，但是液压式挖掘的使用寿命有待延长，而且其零部件的寿命也相对较短，在工作中还会出现漏油的现象。
所以，现在急需一种新的可控机构，用来代替原有的可控机构，多自由度系统的设计理论很好的解决了这一问题。
多自由度系统不仅仅能够整合现有的机械技术，而且还可以再利用先进的电子技术对工程设备进行设计和改造，用以满足使用者的需求，在机械工程具备的动力学特性的基础上，通过加大多自由度系统的使用，是未来机械工程的发展方向。
因此，作为机械设计人员要能够明白多自由度系统可控机械的设计原理，摸索出完善的设计方法。
但是，由于不同的工程对设备的性能要求方面不同，所以我国现在所拥有的工程设备并不能满足使用者的需求，并且在一定程度上存在着不足之处，作为新兴的可控机构，多自由度系统渐渐进入了人们的视线。
关键词：多自由度系统；机械工程；可控机构；理论与方法1 可控机构应有的自由度机构的自由度也就是指机构能够独立运动的个数，所以可控机构的自由度，一定是含有独立特性的一种参数，机构的原动件数等于机构的自由度数。
一个机械能够实施的最大范围的独立变量是机构所具有的活动度，这只是相对于日常所见的衔接的机械而言。
安设在机械设备上的串联机构，通过安装在机械末端的执行器，在相对于机械体系内所设置的机架，通过计算所得到的自由度，便是这一机构应有的自由度。
同样，安装在机械设备上的并联机构，这种机械的自由度就等同于代动平台的应有自由度。
根据我们已知的螺旋理论，通常把机械中并联机构所具有的自由度，当成螺旋系数的维度，并且这种维度也是螺旋系数所特有的，而螺旋预设的维数就是指机械架构所具有的活动度。
在机械配件所拥有的架构内也有一定的自由度，其所拥有的自由度带有局部性的特点，并且不会影响到机械结构内的其他配件的功能，这是配件架构内的消极自由度。
在机械构建中还存在着一些带有典型特性的自由度，一般存在与连接滚子的配件中，当然这种状况一般只会出现在平面机构中。
但是在空间态势下存在的运动链，也会出现上述所说的带有典型性的自由度。
在可控机构中会出现一些特有的约束，这种特有的冗余约束一般统称之为虚约束，之所以会出现这种所谓的虚约束，基本上是同机构常拥有的运动副有关，因为现在机械部件中所拥有的运动副，都是以前设计中已经设好了所需要的几何关联。
所以，在可控机构中存在的一些约束，不会影响机构体系内存在的其他运动，对其他机械机构的运行不会产生其他作用，随着公共约束的消除，机构中所存在的螺旋数值，我们可以对此数值进行衡量，如果此数值大于机构原有的阶数，那么就说明机构中存在着冗余约束，另外所谓的过约束一般是包含了上述的冗余约束还包括机械的公共约束。
2 装载机构具有的可控特性2.1 构型的预设在机械中的装载机是连接着已经设计安装好的执行机构，在这个机构上一般会在上下两个方位安装限位块，这样的设计会限制机械动臂运动的灵活性，无法使动臂去在预设范围内发挥自有的功能。
在此机构中，上方所安装的限位块主要功能是用于特定的几何限位，而下方所安装的限位块，主要功能是支撑机械的动臂，使机械能够顺利的翻转和复位。
除了这两个限位块，在机构的动臂中，也设计安装有夹带着挡块的转轴，并且把具有一定规格的槽体安装在动臂的前侧，这样能够保证滑块能够持续的滑动，不会出现影响其他机构工作的现象。
经过组装好的动臂及滑块，在经过机械中的连杆，进而与机械内的传动杆，相互连接在一起。
在机械前侧的铲斗架，一直连接着机构中的动臂与铲斗，并在机构内的连动杆的作用下进行正常的工作。
2.2 常用的变胞途径变胞原理就是采用特定方法，使机构的拓扑结构加以变化，以实现机构的自由度的变化。
把能在瞬时使某些构件发生合并分离或出现几何奇异，并使机构有效构件数或自由度数发生变化。
从而产生新构型的机构称为变胞机构。
现在机构中通常用到的变胞途径，一般只要是有电磁变胞、有力变胞以及组合态势下的变胞组成。
但是在现在的机械工程中，尤其是涵盖了多自由度系统的机械工程，出现了几何变胞这种新形式的变胞途径。
一般而言就是把机构中的运动副，在设计的过程中便制定成具有特殊形状，用来满足机械的需求，具体而言就是在体系架构的上下方位增加限位块。
变胞性能在机构中的实现是通过动臂连接着的相应转动轴，在所需要的情况下，收到这个区域所传来的信号即转动限制来实现的。
2.3 拓扑架构的细化当设计好变胞构架并且制造出来之后，通过安装调试，使其能够在机构中正常的工作，在这里提到的新的装载构架是比较现代化的，具有一定的电动特性。
通过对拓扑构架的重新设计和规划，可以在不同情况下用来代替原有的拓扑结构的工作。
例如安装一台带有驱动功能的电动机，就可以更好的去翻转机器，并且提高液压装载机的工作效率，更好的卸去原料，使得机械构架工作效率更加显著。
电动机被安装在机架以上，而不是安装在平常使用的铰链处，通过这样的处理，不能够提升机构原有的体系刚性，另一方面也限制了机械构架的惯性。
通过在矩阵的影响下，拓扑结构便很清晰的被描绘出来，进而可以明在不同时间段和工作状态下的拓扑结构的相互交替。
在预先设计好的原理下所产生的机械架构，可以做到逐步代替原有的机械构架。
在新的机械构架基础上，可以更好的明确装在机构的变胞特性，清晰了变胞生成以及发展的总过程，进而可以描绘出变胞机构的工作流程。
这与生物学上的进化属性是基本上相同的。
新的装载机构带有一定的变胞特性，其所使用的衔接特点相对于其他的装载机构是比较新颖的。
当把自由度设置为零的时候，可以通过行对应的公式计算，得到新的变胞元。
3 运动学的范畴内建模3.1 建模原理的本源机构具有特定的运动学原理，主要是描述机构在运动中所产生的机构轨迹、设计建造时设定的加速度、机构特有的运动速率和位移、机构运行时产生的角速度、刚性部件在运动时的转动流程。
通过这些机构所具有的特定本源，能够清晰识别机构所具有的受力特性、通过运算得出机构存在的误差、清楚的知道机构在运行中存在的奇异性，能够更好地在设计中预留出机构部件的工作空间，预设好机构的控制系统。
在有机态势下将带有可控性质的挖掘机和装载机安装在一起的执行机构可以当成是一个机构的结合点。
通常在平面范畴下的可控机构，基本上会带有三个层面的自由度。
为了能够创造产生机构所特有的运动模型，需要引入闭环矢量这一概念，在此基础上预设好约束方程。
机构在运动中产生的特定速率以及通过计算得出的机构部件加速度，都是对一阶方程及二阶方程产生特定的影响系数。
通过对隐函数的运用，可以计算得出在理论上的时空边界，清晰描述出在理论态势下机构所能够达到的运动空间。
在现在的机械理论中常用到的D-H参数法，可以在二维空间内建立相对应的运动模型，机构的平移运算一般都是通过机构部件的位移得到的，这样就可以清晰的得到机构的输出参数，还可以得到变量与变量之间的特有映射关系。
3.2 挖掘机构在三自由度架构的原理具体事例而言，有一种轨迹可以被当成机械输出态势下所形成的轨迹，这种轨迹就是机构在运动中所产生的折线轨迹。
在一般的机构体系中，通过设置三根特定的主动杆，使之与横轴形成设计好的夹角，可以涵盖130°的原始角度。
机构中主动杆在工作中所产生的角位移，会有一定的运动规律产生，可以通过计算得出，并可更替。
3.3 逆解方式的运用在挖掘机中使用的可控机构是建立在三自由度的构架下，可以把衔接铲斗的机器构架当是一种在动静态势下所产生的平台。
为了更好更明晰的去解释这种难度，可以把平台上所设定的三个点，在设计时便使其形成三角形的形状，当然在动平台上连接的这三个点也可以设计成三角形，这样就可以问题变得简单化。
在机构中通过铲斗与机架的衔接，可以预先设定出几何中心，进而明确其所在的坐标系，当明确了机构的坐标系之后，就可以妥善的安装铲斗与机构的连接。
一般情况下，机构中连杆所处的末端，就是建立坐标系的所在位置，通过连杆在工作中产生的关节轴线，是连杆在相对态势下产生的运动轴线，就是坐标系的纵轴。
而轴线夹带产生的距离其实就是机构连杆的长度。
轴线在相对势态下的转角其实也就是连杆在工作中产生的特有转角。
根据右手定则的原理，在相对态势下的机械连杆产生的转角，就是机械关节部位特有的转角，通过计算得出的连杆偏距，清晰的明确了轴线特定的焦点，包含了机械的有向距离。
在预先设定规划好机构的坐标系后，可以当是零的编号。
在机构的设计开发中，支链所特有的笛卡尔坐标系，就是未能能够是机械构架中存在的动臂去替换原有存在的支链。
在完成这一工作之后，通过相应的计算，就可以得出现有就够支链的D-H参数。
可控机构在多自由度系统下的设计和开发，就是把机构中存在的支链以及运动副当成是机构体系中最重要的主动关节，并且所得出的D-H参数是为了以后能够更好的对机构动臂的调节。
4 结束语现代机械构架在多自由度系统理论的参与下，不仅仅涉及到原有的动力学说，并且还涉及到了电子领域以及其他的先进制造机理。
使得在多自由度系统构架下的机械设计变得更加复杂，设计时充满着各种各样的疑难问题。
通常来说，机械构建在设计时应该考虑的结构参数、部件与部件之间的尺度参数，这些都是设计师首先考虑的问题，做到最优化，使得机械原有的部件的受力特性得到充分的提升，并且不破坏机械本身具有的性能，所以在设计时不仅仅要考虑到机械实物的输入和输出特性，也要考虑到机械在工作中的真实状态，使设计出来的产品更加完美，确保使用着的需求得到满足。
参考文献[2]王俊卿.混合驱动平面3-RRR机构的基础研究[D].中北大学，2011.作者简介：郭兴改（1966，7-），女，河南省郑州市人，本科，高级工程师，研究方向：机械工程。
