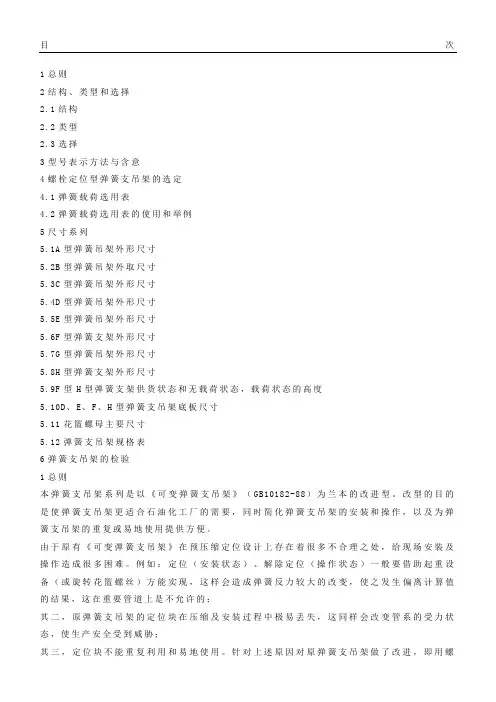

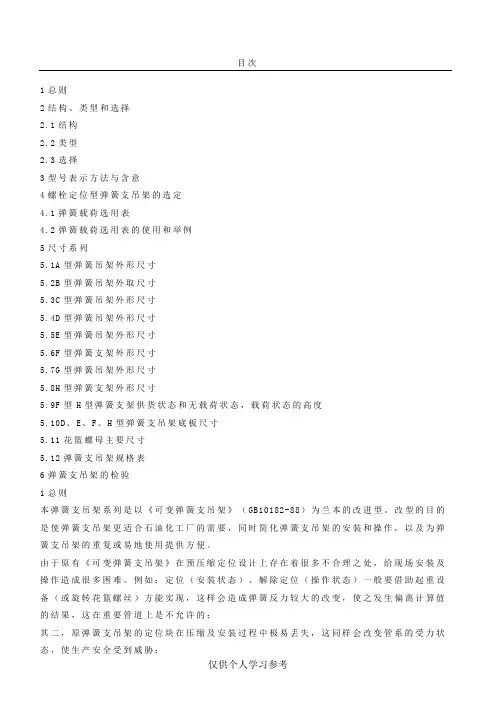

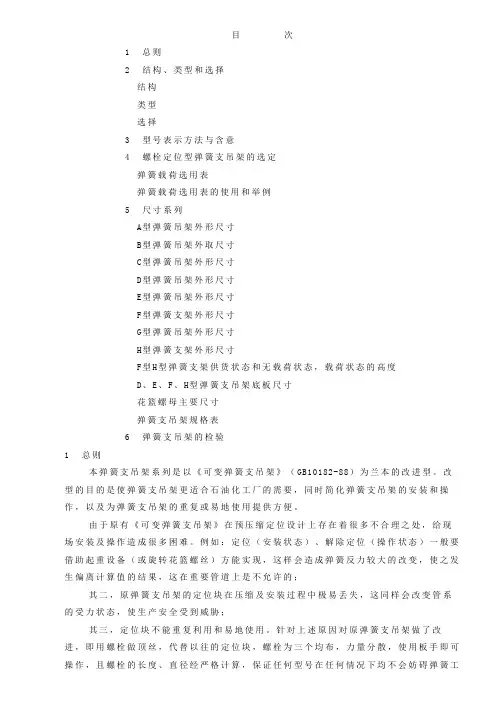

目次1总则2结构、类型和选择2.1结构2.2类型2.3选择3型号表示方法与含意4螺栓定位型弹簧支吊架的选定4.1弹簧载荷选用表4.2弹簧载荷选用表的使用和举例5尺寸系列5.1A型弹簧吊架外形尺寸5.2B型弹簧吊架外取尺寸5.3C型弹簧吊架外形尺寸5.4D型弹簧吊架外形尺寸5.5E型弹簧吊架外形尺寸5.6F型弹簧支架外形尺寸5.7G型弹簧吊架外形尺寸5.8H型弹簧支架外形尺寸5.9F型H型弹簧支架供货状态和无载荷状态，载荷状态的高度5.10D、E、F、H型弹簧支吊架底板尺寸5.11花篮螺母主要尺寸5.12弹簧支吊架规格表6弹簧支吊架的检验1总则本弹簧支吊架系列是以《可变弹簧支吊架》（GB10182-88）为兰本的改进型。
改型的目的是使弹簧支吊架更适合石油化工厂的需要，同时简化弹簧支吊架的安装和操作，以及为弹簧支吊架的重复或易地使用提供方便。
由于原有《可变弹簧支吊架》在预压缩定位设计上存在着很多不合理之处，给现场安装及操作造成很多困难。
例如：定位（安装状态）、解除定位（操作状态）一般要借助起重设备（或旋转花篮螺丝）方能实现，这样会造成弹簧反力较大的改变，使之发生偏离计算值的结果，这在重要管道上是不允许的；其二，原弹簧支吊架的定位块在压缩及安装过程中极易丢失，这同样会改变管系的受力状态，使生产安全受到威胁；其三，定位块不能重复利用和易地使用。
针对上述原因对原弹簧支吊架做了改进，即用螺栓做顶丝，代替以往的定位块，螺栓为三个均布，力量分散，使用板手即可操作，且螺栓的长度、直径经严格计算，保证任何型号在任何情况下均不会妨碍弹簧工作，从而克服了上述诸缺点。
改进型弹簧支吊架系列定名为BSH系列，用以替代原BKT系列，其位移范围分别为30、60、90、120mm四档，共25个弹簧等级号，荷载范围为154-217381N，使用温度为-20-200℃。
修改后的弹簧型号中增加了H型，H型系替代原标准中的F11型。
H型利用聚四氟乙烯与抛光不锈钢之间摩擦系数≤0.1的特性，并能任意方向滑动。
目次1 总则2 结构、类型和选择结构类型选择3 型号表示方法与含意4 螺栓定位型弹簧支吊架的选定弹簧载荷选用表弹簧载荷选用表的使用和举例5 尺寸系列A型弹簧吊架外形尺寸B型弹簧吊架外取尺寸C型弹簧吊架外形尺寸D型弹簧吊架外形尺寸E型弹簧吊架外形尺寸F型弹簧支架外形尺寸G型弹簧吊架外形尺寸H型弹簧支架外形尺寸F型H型弹簧支架供货状态和无载荷状态，载荷状态的高度D、E、F、H型弹簧支吊架底板尺寸花篮螺母主要尺寸弹簧支吊架规格表6 弹簧支吊架的检验1 总则本弹簧支吊架系列是以《可变弹簧支吊架》（GB10182-88）为兰本的改进型。
改型的目的是使弹簧支吊架更适合石油化工厂的需要，同时简化弹簧支吊架的安装和操作，以及为弹簧支吊架的重复或易地使用提供方便。
由于原有《可变弹簧支吊架》在预压缩定位设计上存在着很多不合理之处，给现场安装及操作造成很多困难。
例如：定位（安装状态）、解除定位（操作状态）一般要借助起重设备（或旋转花篮螺丝）方能实现，这样会造成弹簧反力较大的改变，使之发生偏离计算值的结果，这在重要管道上是不允许的；其二，原弹簧支吊架的定位块在压缩及安装过程中极易丢失，这同样会改变管系的受力状态，使生产安全受到威胁；其三，定位块不能重复利用和易地使用。
针对上述原因对原弹簧支吊架做了改进，即用螺栓做顶丝，代替以往的定位块，螺栓为三个均布，力量分散，使用板手即可操作，且螺栓的长度、直径经严格计算，保证任何型号在任何情况下均不会妨碍弹簧工作，从而克服了上述诸缺点。
改进型弹簧支吊架系列定名为BSH系列，用以替代原BKT系列，其位移范围分别为30、60、90、120mm四档，共25个弹簧等级号，荷载范围为154-217381N，使用温度为-20-200℃。
修改后的弹簧型号中增加了H型，H型系替代原标准中的F11型。
H型利用聚四氟乙烯与抛光不锈钢之间摩擦系数≤的特性，并能任意方向滑动。
从而达到减少管道对管架水平推力的作用。
弹簧支吊架的分类及选用弹簧支吊架是用于支撑和承载管道、风管、电缆槽等设备以及附属设备的一种装置。
根据弹簧支吊架的特性和用途不同，可分为多种不同类型的弹簧支吊架。
下面将详细介绍弹簧支吊架的分类及选用。
一、按照弹簧支吊架的用途分类：1.弹簧支吊架：用于支持和悬挂水平或近水平的管道、风管、电缆槽等设备。
根据不同的要求，可以选择不同类型的弹簧支吊架，如单管夹、双管夹、桥式吊架等。
2.弹簧卡箍：用于固定和连接管道或风管等设备，具有良好的承载能力和防震能力。
通常使用U型钢和弹簧夹具结合在一起，可选用不同规格和型号的卡箍。
3.弹簧支吊架滑动支座：用于支撑和承载管道或设备，并能够在管道伸缩时产生滑动作用，从而减小管道因热胀冷缩引起的应力。
弹簧支吊架滑动支座通常由上、下滑动支座和弹簧组成。
4.弹簧支吊架阻尼支座：用于减小管道或设备在地震等外力作用下产生的振动和冲击力，保护管道和设备的安全。
弹簧支吊架阻尼支座通常由上、下滑动支座、阻尼器和弹簧组成。
二、按照弹簧支吊架的结构分类：1.卧式弹簧支吊架：适用于水平或近水平安装的管道、风管等设备。
卧式弹簧支吊架通常可以承受较大的负载，可根据实际需要选择不同规格和型号的弹簧。
2.竖式弹簧支吊架：适用于垂直安装的管道、风管等设备。
竖式弹簧支吊架通常较小，可以在有限的空间中实现管道或设备的支撑。
3.悬臂式弹簧支吊架：适用于需要单点悬挂的管道、风管等设备。
悬臂式弹簧支吊架具有较强的可调节性和灵活性，可以根据实际需要对悬挂点进行调整和变换。
4.混凝土弹簧支吊架：适用于混凝土结构中的管道、风管等设备。
混凝土弹簧支吊架通常由固定座、弹簧和轴承组成，可提供较大的承载能力和稳定性。
三、按照弹簧支吊架的选用原则进行分类：1.负荷条件：根据管道或设备的负载情况，选用合适规格和型号的弹簧支吊架。
负载越大，需要选择承载能力越强的弹簧支吊架。
2.倾斜角度：根据管道或设备的倾斜角度，选择合适的弹簧支吊架类型。
