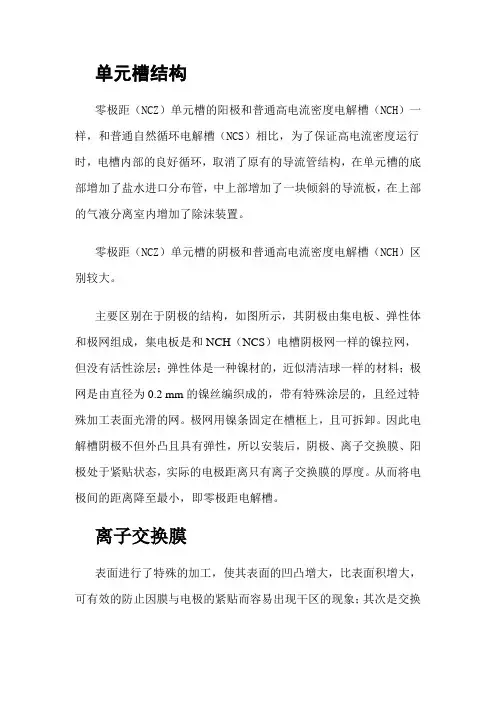

单元槽结构零极距(NCZ)单元槽的阳极和普通高电流密度电解槽(NCH)一样,和普通自然循环电解槽(NCS)相比,为了保证高电流密度运行时,电槽内部的良好循环,取消了原有的导流管结构,在单元槽的底部增加了盐水进口分布管,中上部增加了一块倾斜的导流板,在上部的气液分离室内增加了除沫装置。
零极距(NCZ)单元槽的阴极和普通高电流密度电解槽(NCH)区别较大。
主要区别在于阴极的结构,如图所示,其阴极由集电板、弹性体和极网组成,集电板是和NCH(NCS)电槽阴极网一样的镍拉网,但没有活性涂层;弹性体是一种镍材的,近似清洁球一样的材料;极网是由直径为0.2 mm的镍丝编织成的,带有特殊涂层的,且经过特殊加工表面光滑的网。
极网用镍条固定在槽框上,且可拆卸。
因此电解槽阴极不但外凸且具有弹性,所以安装后,阴极、离子交换膜、阳极处于紧贴状态,实际的电极距离只有离子交换膜的厚度。
从而将电极间的距离降至最小,即零极距电解槽。
离子交换膜表面进行了特殊的加工,使其表面的凹凸增大,比表面积增大,可有效的防止因膜与电极的紧贴而容易出现干区的现象;其次是交换膜中的增强网加强了,因为与电极紧贴,这样可延长离子膜交换膜的使用寿操作方法极化整流器是在电解槽充满液,准备循环时,打开气相出口与总管相连时手动投入,送电时自动停止。
停车时当电流降到零或联锁停车时其自动投入。
需要注意的是电解槽停车,循环一定时间准备排液时,必须手动停止极化整流器后方可进行排液操作。
电解槽断电后,循环不能超过40 min,如果40 min内不能再次送电,必须进行排液、水洗。
电解槽排液前需要进行小流量短时间充液,保证所有出口软管完全溢流。
目的是排尽电解槽内的气体,特别是氯气。
在电解槽装离子膜时,因为阴极的弹性,所以每装10张,就要采取固定的措施,目的是防止离子膜脱落。
NCZ电槽由于阴极涂层的特殊性,还必须防止Fe的污染。
要求阴极液的Fe含量小于1×10-6。

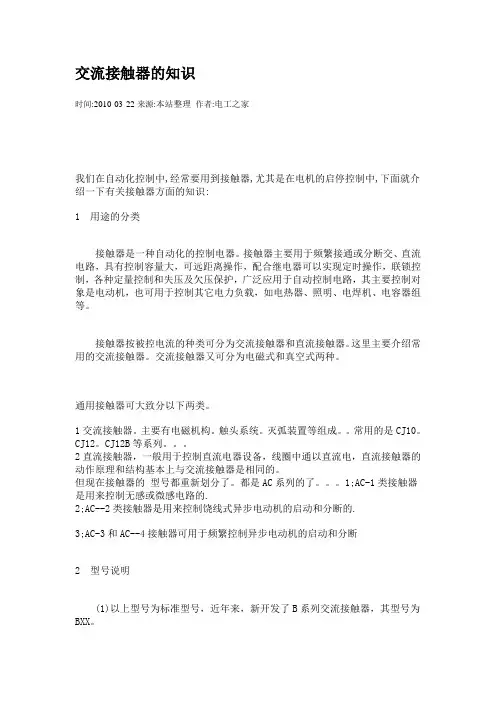

交流接触器的知识时间:2010-03-22来源:本站整理作者:电工之家我们在自动化控制中,经常要用到接触器,尤其是在电机的启停控制中,下面就介绍一下有关接触器方面的知识:1 用途的分类接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路,具有控制容量大,可远距离操作,配合继电器可以实现定时操作,联锁控制,各种定量控制和失压及欠压保护,广泛应用于自动控制电路,其主要控制对象是电动机,也可用于控制其它电力负载,如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式和真空式两种。
通用接触器可大致分以下两类。
1交流接触器。
主要有电磁机构。
触头系统。
灭弧装置等组成。
常用的是CJ10。
CJ12。
CJ12B等系列。
2直流接触器,一般用于控制直流电器设备,线圈中通以直流电,直流接触器的动作原理和结构基本上与交流接触器是相同的。
但现在接触器的型号都重新划分了。
都是AC系列的了。
1;AC-1类接触器是用来控制无感或微感电路的.2;AC--2类接触器是用来控制饶线式异步电动机的启动和分断的.3;AC-3和AC--4接触器可用于频繁控制异步电动机的启动和分断2 型号说明(1)以上型号为标准型号,近年来,新开发了B系列交流接触器,其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
3 电磁式交流接触器的结构和工作原理交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路,用辅助接点来执行控制指令。
主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的;(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

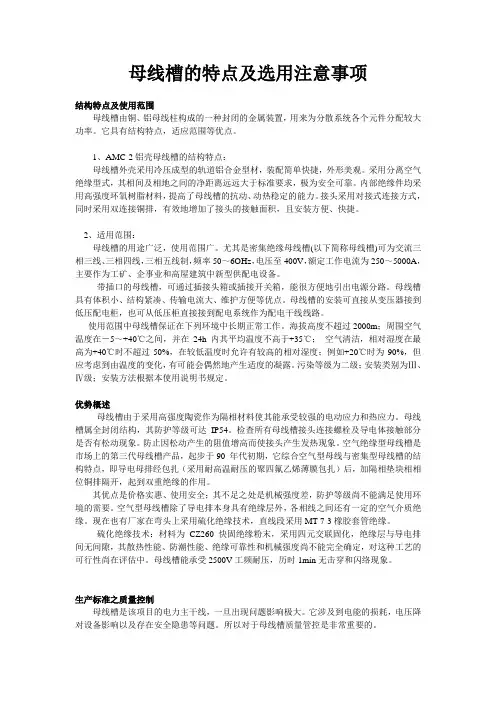

母线槽的特点及选用注意事项结构特点及使用范围母线槽由铜、铝母线柱构成的一种封闭的金属装置,用来为分散系统各个元件分配较大功率。
它具有结构特点,适应范围等优点。
1、AMC-2铝壳母线槽的结构特点:母线槽外壳采用冷压成型的轨道铝合金型材,装配简单快捷,外形美观。
采用分离空气绝缘型式,其相间及相地之间的净距离远远大于标准要求,极为安全可靠。
内部绝缘件均采用高强度环氧树脂材料,提高了母线槽的抗动、动热稳定的能力。
接头采用对接式连接方式,同时采用双连接铜排,有效地增加了接头的接触面积,且安装方便、快捷。
2、适用范围:母线槽的用途广泛,使用范围广。
尤其是密集绝缘母线槽(以下简称母线槽)可为交流三相三线、三相四线,三相五线制,频率50~6OHz,电压至400V,额定工作电流为250~5000A,主要作为工矿、企事业和高屋建筑中新型供配电设备。
带插口的母线槽,可通过插接头箱或插接开关箱,能很方便地引出电源分路。
母线槽具有体积小、结构紧凑、传输电流大、维护方便等优点。
母线槽的安装可直接从变压器接到低压配电柜,也可从低压柜直接接到配电系统作为配电干线线路。
使用范围中母线槽保证在下列环境中长期正常工作。
海拔高度不超过2000m;周围空气温度在-5~+40℃之间,并在24h内其平均温度不高于+35℃;空气清洁,相对湿度在最高为+40℃时不超过50%,在较低温度时允许有较高的相对湿度;例如+20℃时为90%,但应考虑到由温度的变化,有可能会偶然地产生适度的凝露。
污染等级为二级;安装类别为Ⅲ、Ⅳ级;安装方法根据本使用说明书规定。
优势概述母线槽由于采用高强度陶瓷作为隔相材料使其能承受较强的电动应力和热应力。
母线槽属全封闭结构,其防护等级可达IP54。
检查所有母线槽接头连接螺栓及导电体接触部分是否有松动现象。
防止因松动产生的阻值增高而使接头产生发热现象。
空气绝缘型母线槽是市场上的第三代母线槽产品,起步于90 年代初期,它综合空气型母线与密集型母线槽的结构特点,即导电母排经包扎(采用耐高温耐压的聚四氟乙烯薄膜包扎)后,加隔相垫块相相位铜排隔开,起到双重绝缘的作用。

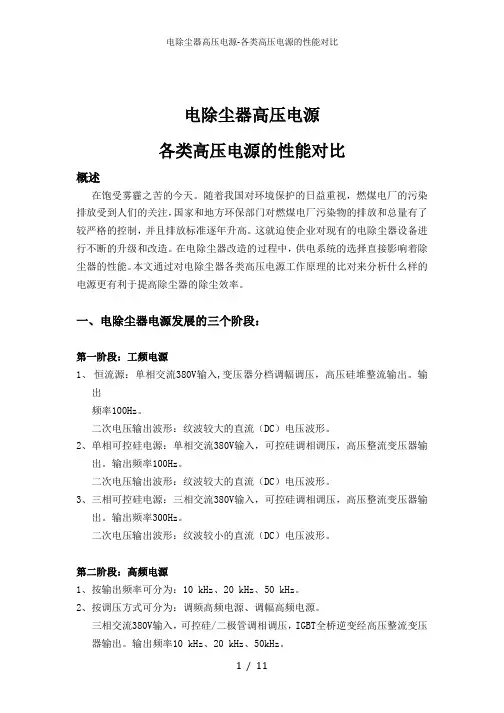

电除尘器高压电源各类高压电源的性能对比概述在饱受雾霾之苦的今天。
随着我国对环境保护的日益重视,燃煤电厂的污染排放受到人们的关注,国家和地方环保部门对燃煤电厂污染物的排放和总量有了较严格的控制,并且排放标准逐年升高。
这就迫使企业对现有的电除尘器设备进行不断的升级和改造。
在电除尘器改造的过程中,供电系统的选择直接影响着除尘器的性能。
本文通过对电除尘器各类高压电源工作原理的比对来分析什么样的电源更有利于提高除尘器的除尘效率。
一、电除尘器电源发展的三个阶段:第一阶段:工频电源1、恒流源:单相交流380V输入,变压器分档调幅调压,高压硅堆整流输出。
输出频率100Hz。
二次电压输出波形:纹波较大的直流(DC)电压波形。
2、单相可控硅电源:单相交流380V输入,可控硅调相调压,高压整流变压器输出。
输出频率100Hz。
二次电压输出波形:纹波较大的直流(DC)电压波形。
3、三相可控硅电源:三相交流380V输入,可控硅调相调压,高压整流变压器输出。
输出频率300Hz。
二次电压输出波形:纹波较小的直流(DC)电压波形。
第二阶段:高频电源1、按输出频率可分为:10 kHz、20 kHz、50 kHz。
2、按调压方式可分为:调频高频电源、调幅高频电源。
三相交流380V输入,可控硅/二极管调相调压,IGBT全桥逆变经高压整流变压器输出。
输出频率10 kHz、20 kHz、50kHz。
二次电压输出波形:基本上纯直流的(DC)电压波形。
第三阶段:工频基波脉冲电源工频基波脉冲电源:由两组独立电源组成即基波电源和脉冲电源。
基波频率300Hz,脉冲频率100pps,脉冲宽度75μs;第四阶段:高频基波脉冲电源:由多组独立高频电源叠加组成。
基波频率10~50 kHz,双脉冲频率1~10000 pps,脉冲宽度8μs;脉冲电源输入电压: 三相交流380V。
二次电压输出波形:直流(DC)电压波形叠加脉冲(PULSE)电压波形。
即直流叠加脉冲(DC+PULSE)电压波形。
变压器必备之常用H系列和Z系列矽钢片标号规格变压器必备之常用H系列和Z系列矽钢片标号规格矽钢片的好坏取决于矽钢片的材质和加工工艺,EI型矽钢片的加工工艺最重要。
它直接影响变压器的质量,加工工艺中的冲压方法,退火方法最重要,同一材质的矽钢片冲压毛刺小的与毛刺大的制作的变压器性能差7%,同一材质的矽钢片退后(氮气保护退火)与不退火的矽钢片制作的变压器性能相差7-10%国内常用的H系列编号,是沿用70年代-90年代的日本新日铁的标号。
而现在正规厂家都按照新的标号标示。
旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨}吨H12 50H270 50WW270 B50A270 21000元H14 50H310 50WW310 B50A310 15800元H18 50H470 50WW470,B50A470 14000元H23 50H600 50WW600,B50A600 12600元H30 50H700 50WW700,B50A700 11000元H40 50H800 50WW800,B50A800 9600元H50 50H1000 50WW1000,B50A1000 8500元H60 50H1300 50WW1300,B50A1300 8000元从工艺上说,Z系列均为冷轧有取向高含硅量,H系列一般是冷轧无取向中高含硅量,H型无取向性钢片也有0.35MM的薄片。
但是产量很少,一般用于要求较高的场合。
无取向硅钢片常用的有下列几种:H50 H23 H18 H14 h12比重7.85 7.75 7.65 7.65 7.65铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6按温升来说H18低于H23,H23低于H50按空载电流则相反。
另外同一牌号有白片黑片之分,黑片{退火片}性能优于白片。
另外同一牌号铁芯尺寸不同性能也不同。
一次设备型号中字母代表的含义1.高压断路器型号中字母代表的意义第一位:D——多油式;S——少油式;K——(压缩)空气;L——SF6;Z——真空。
第二位:N——户内式;W——户外式。
第三或四位:数字——设计序号或额定电压(kV)。
第四或五位:C——手车式;G——改进型。
“/”后:数字——额定电流(A)。
2.隔离开关型号中字母代表的意义第一位:G——隔离开关;J——接地开关。
第二位:N——户内式;W——户外式。
第三或四位:数字——设计序号或额定电压(kV)。
第四或五位:K——带快分装置;G——改进型D——带接地刀闸。
“/”后数字——额定电流(A)。
3.电流互感器型号中字母代表的意义4.电压互感器型号中字母代表的意义TYD—电容式电压互感器,☆—角注,设计序号,◇—CVT的额定电压(及系统的额定相电压),单位为KV,□—额定电容量,单位为uF,△—尾注,特征代号其中:F—产品用于中性点非有效接地系统,无此字母时用于有效接地系统;G—高原型产品;H—耐污秽等级Ⅲ级以上;TH—湿热带地区L—内充SF6的产品;电压互感器的型号说明产品型号均以汉语拼音字母表示,字母的代表意义及排列顺序如下:第一个字母:J--电压互感器。
第二个字母:D--单相;S--三相;C--串级式;W--五铁芯柱。
第三个字母:G--干式,J--油浸式;C--瓷绝缘;Z--浇注绝缘;R--电容式;S--三相;Q—气体绝缘。
第四个字母:W--五铁芯柱;B--带补偿角差绕组;X—带剩余电压绕组;N—不带膨胀器。
连字符后的字母:GH--高海拔地区使用;TH--湿热地区使用。
第五个字母:F—测量与保护绕组分开5.避雷器型号中字母代表的意义一、YH还是HY的问题。
首先要知道,Y和H是什么意思。
Y表示“金属氧化物”,即我们通常所说的氧化锌避雷器;H表示“复合外套”,即我们通常所说的硅橡胶避雷器。
连起来的意思,就是:硅橡胶氧化锌避雷器。
所以YH和HY是一样的。

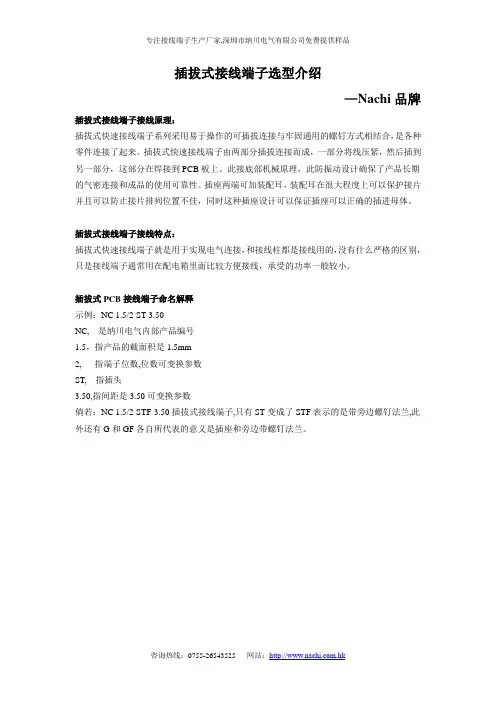

插拔式接线端子选型介绍
—Nachi品牌插拔式接线端子接线原理:
插拔式快速接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合,是各种零件连接了起来。
插拔式快速接线端子由两部分插拔连接而成,一部分将线压紧,然后插到另一部分,这部分在焊接到PCB板上。
此接底部机械原理,此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳,装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳,同时这种插座设计可以保证插座可以正确的插进母体。
插拔式接线端子接线特点:
插拔式快速接线端子就是用于实现电气连接,和接线柱都是接线用的,没有什么严格的区别,只是接线端子通常用在配电箱里面比较方便接线,承受的功率一般较小。
插拔式PCB接线端子命名解释
示例:NC 1.5/2-ST-3.50
NC, 是纳川电气内部产品编号
1.5,指产品的截面积是1.5mm
2, 指端子位数,位数可变换参数
ST, 指插头
3.50,指间距是3.50可变换参数
倘若:NC 1.5/2-STF-3.50插拔式接线端子,只有ST变成了STF表示的是带旁边螺钉法兰,此外还有G和GF各自所代表的意义是插座和旁边带螺钉法兰。
插拔式接线端子选型参考
部分型号,详细可查阅: 1)间距3.50及3.81mm2
2)5.00及5.08间距插拔式接线端子。
常见颜色中、英、德对照现在使用德国的电气元件越来越多,将常见的颜色用中、英、德对照如下:白:white/weiss 棕:brown/braun绿:green/grÜn 黄:yellow/gelb灰:grey/grau 粉红:pink/rosa蓝:blue/blau 红:red/rot黑:black/Schwarz 橙:orange/orange紫:purple/purpur齿盘测速探头接线:正极性棕:brown负极性黑:black信号Load 蓝:blue电源:+24V表头设置:NO9 为齿盘的齿数NO10 为转子的磁极对数位移传感器(以西安江河为例)接线方式:分为电流性接线和电压性接线;输出信号:4~20mA或是0-10V电源:+24V示流信号器接线:常开NO 棕:brown常闭NC 黑:black公用端蓝:blue电源:+24V主变安装工艺1、充气运输的主变,在吊罩检查或进入检查前排氮气或干燥空气时,可采用直接排气、真空排气、注油排气三种方法。
东芝要求只能用注油排气方式。
所充气体已由原来的氮气改为干燥空气。
采用注油排气并静置24小时,使线圈吸透油分子,形成油保护膜。
此时排油后再吊罩检查,线圈难以受潮,得以保护。
判别注油后的主变是否受潮的参数:1)、绝缘电阻R60’’≥出厂值的70%(2500V摇表相同温度下比较);2)、吸收比R60/R15与出厂值无明显变化(2500摇表);3)、介损tgδ≤出厂值的130%;4)、铁芯绝缘电阻≥10MΩ(1000V摇表)。
2、真空注油的具体要求真空注油是在变压器总装配结束后进行,各附件均一道抽真空。
要求器身内残压小于133Pa,且保持24小时以上,来解消吊罩过程中的等效露空时间,提高本体内的空间绝缘性能。
在保持真空时间内,泄露率要求≤13Pa/30min。
开始注油时,接好管路和设备,所有外露可接地的部件及变压器外壳和滤油设备要可靠接地,释放油经滤后在注入过程中产生的电荷,保证油质。
互感器类型字母意义一、电流互感器类型LCZ-35QL电流互感器CurrenttransformerC手车式HandcarttypeZ浇注式Castingtype35额外电压(kV)Highestvoltageforequipment(kV) Q构造代号StructurecodeLDZB6-十QL电流互感器CurrenttransformerD单匝式Z浇注式CastingtypeB带维护级Wityprotectiveclass6方案序号DesignNumber十额外电压(kV)Highestvoltageforequipment(kV) Q构造代号StructurecodeLDJ2-十L电流互感器CurrenttransformerD带触头盒J加强型Reinforcedtype6方案序号DesignNumber十额外电压(kV)Highestvoltageforequipment(kV) LFSQ-十QL电流互感器CurrenttransformerF封闭式HermeticaltypeS手车式HandcarttypeQ加强型Reinforcedtype十额外电压(kV)Highestvoltageforequipment(kV) Q构造代号StructurecodeLMZJ1-0.5L:电流互感器;M:母线式;Z:树脂浇注;J:加大容量;1:方案序号;0.5:额外电压500VLMZB7-十GYW1L电流互感器CurrenttransformerM母线式BusbartypeZ浇注式CastingtypeB带维护级Wityprotectiveclass7方案序号DesignNumber十额外电压(kV)Highestvoltageforequipment(kV) GYW1高原污秽PlateauDirtyLXK-phi;120LX一;一;电缆型K一;一;开合式120一;一;内径LZZJ-十L电流互感器CurrenttransformerZ支柱式PosttypeZ浇注式CastingtypeJ加强型Reinforcedtype十额外电压(kV)Highestvoltageforequipment(kV) LZZBJ9-十L电流互感器Z支柱式Z浇注式B带维护级J加强型9方案序号十额外电压(kV)二、电压互感器类型JDZ(X)-3,6,十J电压互感器VoltagetransformerD单相SinglephaseZ浇注式CastingtypeX带剩下电压绕组Withresidualvoltagewinding 3,6,十电压等级(kV)Voltageclass(kV)JDZ(X)十-3,6,十J电压互感器VoltagetransformerD单相SinglephaseZ浇注式CastingtypeX带剩下电压绕组Withresidualvoltagewinding 十方案序号DesignNumber3,6,十电压等级(kV)Voltageclass(kV)JDZF7-十GYW1J电压互感器VoltagetransformerD单相SinglephaseZ浇注式CastingtypeF带剩下电压绕组Withresidualvoltagewinding 7方案序号DesignNumber十电压等级(kV)Voltageclass(kV)GYW1高原污秽PlateauDirtyJSZV-6RJ电压互感器S三相Z绕注式VV形接法6额外电压kVR带熔断器JDZXF14-6J电压互感器D单相Z绕注式X带剩下电压绕组F带三个二次绕组14方案序号6额外电压kV JSJV-十QJ电压互感器S三相J油式绝缘VV式接线十电压电压(kV)Q全工况JSZW-十J电压互感器S三相Z浇注式W五注铁心十电压电压(kV)。
目录目录 (1)PCP产品选型 (3)第一章国产D2系列接触器型号说明 (4)第二章进口Tesys D系列接触器型号说明 (5)第三章进口Tesys F系列接触器型号说明 (6)第四章国产电容接触器系列接触器型号说明 (7)第五章国产LR2系列热继电器型号说明 (8)第六章进口LR9系列热继电器型号说明 (8)第七章进口LRD系列热继电器型号说明 (9)第八章热继电器和电子过流继电器的区别: (9)第九章 GV型号说明 (10)第十章 CA2系列继电器型号说明 (10)第十一章 CA*-KN 系列继电器型号说明 (11)第十二章 CAD系列继电器型号说明 (12)第十三章 XB6-E系列按钮/指示灯的选型 (13)第十四章 XVM系列组合信号指示灯(45mm型)的选型 (14)第十五章 XVB系列组合信号指示灯(70mm型)的选型 (15)第十六章标准K1/K2凸轮开关选型 (16)第十七章定制K1/K2凸轮开关选型 (17)第十八章继电器本体 (17)第十九章 XB2系列普通弹簧复位按钮 (18)第二十章 XB2系列带灯按钮 (18)第二十一章 XB2系列锁扣式急停按钮 (19)第二十二章 XB2系列指示灯 (20)第二十三章 XB2系列选择开关 (21)第二十四章 XB4系列普通弹簧复位按钮-螺钉夹紧接线 (21)第二十五章 XB4系列选择开关 (22)第二十六章 XB4系列钥匙开关 (22)第二十七章 XB4系列指示灯 (23)第二十八章 XB4系列带灯按钮 (23)第二十九章 XB4系列带LED灯的旋钮开关 (24)PCP产品选型第一章国产D2系列接触器型号说明第四章国产电容接触器系列接触器型号说明第六章进口LR9系列热继电器型号说明第八章热继电器和电子过流继电器的区别:第九章GV型号说明第十章CA2系列继电器型号说明第十一章CA*-KN 系列继电器型号说明第十二章CAD系列继电器型号说明第十三章XB6-E系列按钮/指示灯的选型1、XB6系列按钮及指示灯选型(经济型)选型提示型号说明型号组成XB6- E * * * * * C 开孔尺寸 16mm材料工程塑料A:圆形按钮外形C:方形D:长方形A:弹簧复位按钮D:选择开关G:钥匙开关产品类别F:自锁带灯按钮W:自复位带灯按钮V:指示灯1白色2黑色3绿色颜色4红色5黄色6蓝色8橙色LED灯电压J:带LED、12VB:带LED、24V触点形式1:1C/O2:2C/O产地C中国制造XVM系列组合信号指示灯(45mm型)选型提示型号说明型号组成XVM * * **** *外形尺寸mmB:24Vac/dc电压G:120VacM:230Vac光源类别1:白炽灯2:LEDR:红色注:颜色编码后缀发光类别颜色&发光A:橙色无后缀:恒定光源类别G:绿色后缀'5':闪烁光源B:蓝色后缀'6':闪光放电管蜂鸣器S:带蜂鸣器无标注则不带蜂鸣器XVM系列组合信号指示灯选型说明:XVM系列组合信号指示灯是完整供货指示灯组。
NCZ和NCH电槽对比说明
单元槽结构
零极距(NCZ)单元槽的阳极和普通高电流密度电解槽(NCH)一样,和普通自然循环电解槽(NCS)相比,为了保证高电流密度运行时,电槽内部的良好循环,取消了原有的导流管结构,在单元槽的底部增加了盐水进口分布管,中上部增加了一块倾斜的导流板,在上部的气液分离室内增加了除沫装置。
零极距(NCZ)单元槽的阴极和普通高电流密度电解槽(NCH)区别较大。
主要区别在于阴极的结构,其阴极由集电板、弹性体和极网组成,集电板是和NCH(NCS)电槽阴极网一样的镍拉网,但没有活性涂层;弹性体是一种镍材的,近似清洁球一样的材料;极网是由直径为0.2 mm的镍丝编织成的,带有特殊涂层的,且经过特殊加工表面光滑的网。
极网用镍条固定在槽框上,且可拆卸。
因此电解槽阴极不但外凸且具有弹性,所以安装后,阴极、离子交换膜、阳极处于紧贴状态,实际的电极距离只有离子交换膜的厚度。
从而将电极间的距离降至最小,即零极距电解槽膜中的增强网加强了,因为与电极紧贴,这样可延长离子膜交换膜的使用寿
操作方法
极化整流器是在电解槽充满液,准备循环时,打开气相出口与总管相连时手动投入,送电时自动停止。
停车时当电流降到零或联锁停车时
其自动投入。
需要注意的是电解槽停车,循环一定时间准备排液时,必须手动停止极化整流器后方可进行排液操作。
电解槽断电后,循环不能超过40 min,如果40 min内不能再次送电,必须进行排液、水洗。
电解槽排液前需要进行小流量短时间充液,保证所有出口软管完全溢流。
目的是排尽电解槽内的气体,特别是氯气。
在电解槽装离子膜时,因为阴极的弹性,所以每装10张,就要采取固定的措施,目的是防止离子膜脱落。
NCZ电槽由于阴极涂层的特殊性,还必须防止Fe的污染。
要求阴极液的Fe含量小于1×10-6。
因此,在阴极系统的材质选择上必须严格,一般都必须采用Cr25Ni20材质。
就此方面问题再做一定的补充如下:
阴极涂层:NCZ电解槽阴极网涂层是氧化钌,主要的特点是电压低、柔软光滑,对离子膜的伤害程度小得多。
但是它的抗反向电流的能力低(NCH的阴极涂层NI2O太硬,损伤膜),所以减少反向电流的危害要配套极化电源(NCH槽可抗200次之多的反向电流)
离子膜的选用旭化成现在一般用F6801,特点是:是在F-4401的基础上发展的,可以说是当今世界上最先进的制模技术,结构的改进:增加抗污染的能力,使电流效率下降缓慢;加强筋更靠近磺酸层的外表面消除电流阴影,由于沉积面积扩大,所以膜的抗污染能力提高了;织法的改进同时膜的抗拉强度没有减小。
膜的抗针孔的能力加强了;涂层的改进(降低膜电压)使氯、氢气更容易从膜面上逸出,从达到降低电压的目的。
树脂的改进,所以树脂的抗扩散能力提高了,碱中含盐量降低了。
电力是氯碱企业的重要生产成本组成部分,降低产品电耗是企业技术人员不断努力的一项工作。
作为离子膜电槽,电耗是离子膜以及电槽性能的重要衡量指标,电槽生产商和离子膜生产商一直都在为降低电耗努力,不断改进产品以追求性能的提高。
锕电尔公司作为国内专业的离子膜电槽电极生产和电槽维修厂家,也一直在电极制造、电极涂层改良、电槽结构改良方面进行研发、实践,我们的目标,是为较早使用离子膜电槽的用户在电极寿命到期后通过电极更新和电槽结构改良提高电槽的性能,期望能够接近或达到目前最新电槽的性能。
离子膜电槽阴极零极距改造时近期向用户推出的重要服务项目。
目前国内引进的先进的离子膜电槽如氯工程的n-BiTAC电槽,旭化成的NCHZ电槽都是阴极零极距技术,所谓零极距,就是离子膜与电极紧密贴合,以降低电解液的欧姆电压降的方式达到降低电耗的目的,相同负荷下单元槽电压比以往有极距阴极电槽降低150~200mv,电耗
降低100~150KW*H/吨碱。
锕电尔公司在用户的支持下已在北化机的自然循环复极槽和旭化成的NCS电槽成功进行了阴极零极距改造试用,改造后的电槽性能完全达到了我们的预期。
改造后的电压效果见附表
旧离子膜电槽阴极零极距改造原理:利用原有阴极网作支撑,要求表面平整去除旧涂层,在支撑层上面固定有弹性的增距层,再在增距层上面固定含活性涂层的阴极。
为了防止生产异常出现逆压差(氯气侧压力高于氢气侧)对阴极的冲击造成阴极变形,我们对支撑和增距层的结构和材料进行了充分的破坏性试验,在保证弹性的条件下拥
有足够的刚性,试验中1m水柱的逆压差30分钟后恢复正常压力,阴极不变形,改造后的新阴极网表面光滑无毛刺,不会对离子膜造成损伤,而且,因为零极距减轻了运行中离子膜的震动,离子膜产生针孔的情况可望大幅降低,因此电极的寿命也能够得到延长。
零极距改造后的电槽运行工艺条件与以往基本一致,但停车时需要防止电池效应对阴极涂层的损伤,配置极化整流器是必须的,相应的停车后的电槽处理操作要比以往略有不同。
另外,实施零极距改造,还必须确认用户的阴极液系统铁离子的含量,我们要求是低于1PPm,因为铁离子会沉积在阴极表面覆盖活性涂层,造成阴极性能下降。
高电密零极距电解槽使用的好处:(总的来说)
1、可以使离子膜震动减小,因为膜是被紧紧夹在两极之间的,从而延长膜的使用寿命。
2、对于其他槽来说,(常极距膜电解槽、小极距膜电解槽槽)电流分布几乎不存在不均匀状态,具有对电流密度上升极间电压上升最小的特点,可以有效的降低槽电压,达到节能的
作用。
3、很多的都实现了维修方便(如意大利迪诺拉复极式零极距膜电解槽)。
缺点:
1、对操作人员的要求高,需要一定的技术水平,误操作的后果很严重。
2、对动力电的要求高,不能频繁出现恍电的状况,要想用零极距膜
电解槽,最好自备一个电厂,如果动力电不稳定,会得不偿失。
而随着国内氯碱行业的发展,膜电解技术的进步,国家节能减排的倡导,电解槽结构的技术逐步的趋向小极距、零极距方向发展以及膜-电极一体化的技术发展已经成为必然。
从而,对人员以及各种相关设备的要求也会越来越高。

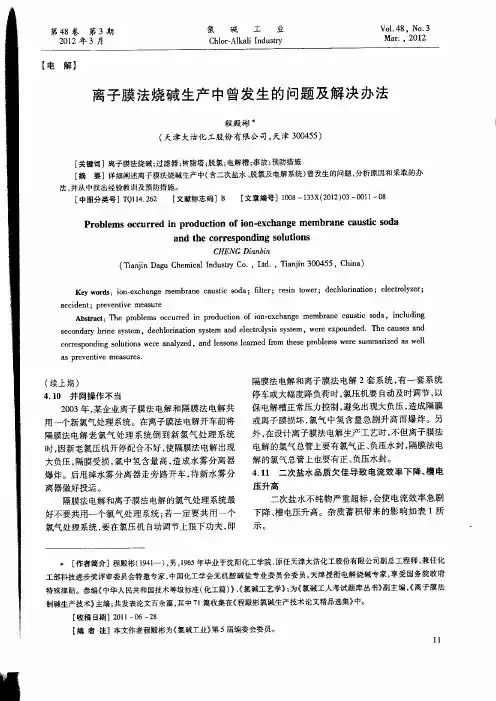

近年来,中国新建和改造项目基本都采用离子膜法烧碱工艺,离子膜法烧碱产能已占到总产能的69%。
其中采用的电解槽多为高电流密度自然循环复极式离子膜电解槽。
近两年出现的一种新型零极距离子膜电解槽,也开始在我国有所应用,该离子膜电解槽比普通离子膜电解槽节能减排效果明显。
离子膜法烧碱电解装置中,电解单元的阴阳极间距(极距)是一项非常重要的技术指标,其极距越小,单元槽电解电压越低,相应的生产电耗也越低,当极距达到最小值时,即为膜极距,亦称之为零极距。
零极距电解槽通过降低电解槽阴极侧溶液电压降,从而达到节能降耗的效果。
原有电解槽阴阳极之间的极间距为1.8~2.2毫米,溶液电压降为200毫伏左右,零极距电解槽就是改进阴极侧结构,增加弹性构件,使得阴极网贴向阳极网,电极之间的间距为膜的厚度。
与普通电槽相比,同等电密下零极距电槽电压降低约180毫伏,相应吨碱电耗下降约127千瓦时,综合技术指标达到国际先进水平。
此外,零极距复极式离子膜电解槽操作方便、运行平稳,可满足生产工艺要求。
北京蓝星化工股份有限公司通过自主研发,已成功开发了零极距电
解槽,目前已经在河北冀衡化学股份有限公司和宁波东港电化有限责任公司试运行,取得了良好的效果。
我国目前烧碱年产量为1850万吨,如果全部改造为零极距电解槽,年节约电能约23.5亿千瓦时。
我国已提出推广该项新技术,根据安排,2012年之前将完成300万吨烧碱产能应用零极距离子膜电解槽的目标,年可节约电能约 3.81亿千瓦时。
该技术为中国应用新型离子膜电解槽打下了良好基础,并可将该技术应用到老型电解槽改造上。
该技术已入选烧碱行业清洁生产技术推行方案推广技术目录。
新疆天业集团二期40万吨聚氯乙烯项目配套32万吨离子膜烧碱装置使用的是10台世界领先节能装置高电流密度零极距自然循环离子膜电解槽,是新疆天业集团120万吨联合化工项目二期40万吨的一个重要组成部分。
此装置成套引进日本旭化成公司高电流密度零极距NCZ电解槽及配套离子膜,整套装置从电解槽、离子膜及装置规模和自动化程度在中国乃至世界都是最先进、第一流的。
该装置突出特点一是节能高效,通过改进设备结构和采用新的设备制造工艺,吨碱耗电减少
70kwh,年产32万吨烧碱可节电2200万kwh左右;二是绿色环保,采用创新的工艺控制,使装置运行更加稳定,延长离子膜使用寿命,有效减少了工业排放。
