鼻和鼻窦CT解剖

鼻腔、鼻窦及颅底相关解剖CT影像概要内镜经鼻蝶手术治疗鞍区、鞍旁及部分颅底病变已被广大神经外科医生所接纳和推崇。

掌握鼻、鼻窦及颅底解剖结构是开展此类手术的前提。

因为鼻腔、鼻窦的个体化差异很大，并且缺少明显而相对固定的解剖特征作为术中的导航的标杆，所以缺乏手术经验的医师在内镜下很容易“迷路”，可能会“误入”眼窝、前颅底，损伤颈内动脉、视神经等重要结构。

所以掌握按部位的解剖结构，术前仔细浏览CT、MRI影像，做到心中有数，方能在术中胸有成竹。

本文主要从CT的轴位、冠位和矢状位来寻找相关重要的解剖信息，帮助大家理解经鼻蝶入路相关的解剖结构。

之所以选择CT影像介绍，也是为了贴近临床实践，为下一步将3D Slicer 的应用作为铺垫。

颅底大体观颅底上面观由前至后有额骨眶部（紫红色），筛骨（灰色），蝶骨（红色），颞骨（黄色），顶骨（浅绿）以及枕骨（紫色）组成。

由从底面看，可以看到颚骨（palatine bone）以及犁骨（vomer）底面观由从底面看，可以看到颚骨（palatine bone）以及犁骨（vomer）CT影像上的相关解剖结构（一）CT轴位011.鼻柱（Collumella）2.3.门齿孔（Incisive foramen）4.5.上颌牙根（Maxillary tooth roots）6.021.颚大（小）孔（Greater palatine foramen）2.3.翼外肌（Lateral pterygoid muscle）4.5.咽鼓管隆突（Torus tubarius）6.7.罗森缪勒窝(Fossa of rosenmuller)8.9.翼内肌（Medial pterygoid muscle）10.031.眶下神经（Infraobital nerve）2.3.鼻泪管（Nasolacrimal duct）4.5.翼腭窝（Pterygopalatine fossa）6.041.中鼻甲头端（Middle turbinate-head）2.3.鼻骨（Nasal bone）4.5.鼻泪管（Nasolacrimal duct）6.7.上颌窦开口（Maxillary os）8.9.蝶颚孔（Sphenopalatine foramen）10.11.蝶骨吻部（Rostrum sphenoidale）12.051.眶下裂（Inferior orbital fissure）2.3.颈内动脉（Internal carotid A.）4.5.斜坡（Clivus）6.06因蝶窦气化程度的不同，有些患者的视神经、颈内动脉表面骨质有些在蝶窦腔内是不连续的，CT读片时需要特别注意。

正常CT解剖
鞍上池层面（平扫）
鞍上池层面（增强）
膀胱、精囊腺层面
鼻窦冠状层面
鼻窦冠状层面1
鼻窦横断层面
鼻窦横断层面1
鼻咽冠状层面
鼻咽横断层面
鼻咽横断层面1
侧脑室上部层面
侧脑室体部层面
耻骨下支层面
耻骨下支层面1
大脑皮质上部层面
大脑皮质下部层面
胆囊窝、肝总动脉层面（增强）
第二肝门层面（增强）
第三脑室上部层面
第三脑室下部层面
第五腰椎上缘层面（平扫）
第一肝门层面（增强）
耳部冠状层面
耳部冠状层面1
耳部横断层面
耳部横断层面1
肺动脉干与右肺动脉层面（平扫）
肝下缘、肠系膜上动、静脉层面（增强）
颈椎椎间孔层面
颈椎椎体层面
颅底蝶鞍层面
门静脉分叉层面（增强）
气管分叉层面（平扫）
气管分叉层面（增强）
气管上段层面
前列腺层面
前列腺层面1
肾门层面（增强）
肾上极层面（增强）
声门区层面（真声带平面）
声门上区层面（喉前庭平面）
声门上区层面（假声带平面）
声门上区层面（舌骨平面）
声门下区层面
四腔心层面（平扫）
心室层面（平扫）
胸锁关节层面（平扫）
胸锁关节层面（增强）
胸椎椎体层面。

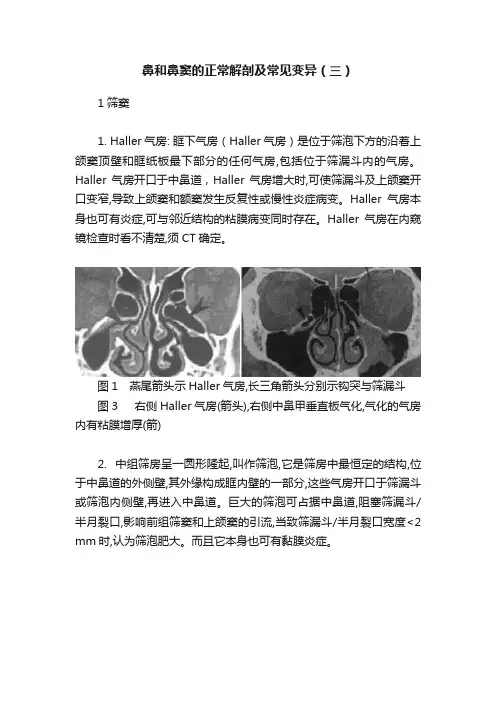

鼻和鼻窦的正常解剖及常见变异（三）1筛窦1. Haller气房: 眶下气房（Haller气房）是位于筛泡下方的沿着上颌窦顶壁和眶纸板最下部分的任何气房,包括位于筛漏斗内的气房。

Haller气房开口于中鼻道，Haller气房增大时,可使筛漏斗及上颌窦开口变窄,导致上颌窦和额窦发生反复性或慢性炎症病变。

Haller气房本身也可有炎症,可与邻近结构的粘膜病变同时存在。

Haller气房在内窥镜检查时看不清楚,须CT确定。

图1 燕尾箭头示Haller气房,长三角箭头分别示钩突与筛漏斗图3 右侧Haller气房(箭头),右侧中鼻甲垂直板气化,气化的气房内有粘膜增厚(箭)2. 中组筛房呈一圆形隆起,叫作筛泡,它是筛房中最恒定的结构,位于中鼻道的外侧壁,其外缘构成眶内壁的一部分,这些气房开口于筛漏斗或筛泡内侧壁,再进入中鼻道。

巨大的筛泡可占据中鼻道,阻塞筛漏斗/半月裂口,影响前组筛窦和上颌窦的引流,当致筛漏斗/半月裂口宽度<2 mm时,认为筛泡肥大。

而且它本身也可有黏膜炎症。

图5 右侧筛大泡(箭头),筛泡较大,壁较厚,使右侧筛漏斗明显变窄。

3. Onodi气房是蝶上筛房,筛窦过度气化,由后组筛房向蝶窦外、上方延伸而成,和蝶窦共壁。

图1 左侧Onodi气房,冠状面1mm MPR重建图像显示左侧蝶窦上方扩大的筛房图2 与图1同一病例,矢状面1mm MPR重建图像,显示蝶上筛房。

4.视神经在其外侧壁下形成突向腔内的隆起。

当1/3周径突出于窦内时,应着重提出。

Onodi气房存在时增加了鼻内窥镜手术时对视神经损伤的机会。

图3 双侧视神经形成明显突向腔内的隆起，管壁菲薄。

图4 蝶窦中隔明显右偏，右侧最后筛房向蝶上气化，视神经在外侧壁形成明显的隆起（Onodi气房）2蝶窦1、翼突气化、前床突气化：为蝶窦气房延伸到蝶骨大、小翼和翼突而形成,术前和术中应注意此二种变异,避免损伤周围结构。

蝶窦过度气化可以增加视神经、圆孔等暴露的机会。

鼻与鼻窦应用解剖李源传统鼻腔和鼻窦解剖学知识已远远不能适应现代鼻-鼻窦微创手术技术的发展。

本章从鼻-鼻窦微创手术的角度出发，在传统大体解剖的基础上，介绍鼻腔和鼻窦微细解剖学和形态学，同时叙述某些具有重要临床意义的解剖学变异。

鼻腔、鼻窦及其相邻器官的解剖学是复杂和多变异的。

总体来说，具有以下特征： 1、结构深龛隐蔽和毗邻复杂：鼻腔鼻窦介于前中颅底之下、两眶之间、颌面骨之内，位置深藏，与颅底、眼眶和颌面部诸结构关系极密切，且毗邻人体重要器官，例如脑、眼眶、视神经、颈内动脉、海绵窦、泪道等。

2、多骨骼构成：鼻腔和鼻窦并非由独立的骨骼构成，而是由10块骨骼的结构或独立骨片共同构成。

3、多而小的空腔结构：鼻腔、鼻窦是呈形态不规则的空腔结构，且腔隙狭小，迂回曲折，腔隙之间仅赖小孔或裂隙相通，从单一视角不能窥视全貌。

4、与邻近器官共用结构多：例如筛窦外侧壁（纸板）同时构成眼眶的大部分内侧壁，最后筛房和蝶窦外侧壁同时也构成眶尖和视神经管的内侧壁，额窦后壁、筛板、筛顶和蝶窦顶壁同时也是前、中颅底的一部分。

这些共用结构多存在自然裂孔、裂隙、骨缝或一些特殊结构，例如筛前、后孔和视神经管隆起、颈内动脉隆起等。

5、变异多而复杂：各鼻窦气化发育常有个体差异，一些结构如中鼻甲、钩突、上颌窦自然口、鼻中隔、甚至筛前动脉等的发育和位置常有变异。

因此，与邻近器官和结构的解剖关系亦变化多端，如筛顶与筛板的连接、视神经管隆起和颈内动脉隆起的形态等。

一、鼻腔外侧壁及窦口鼻道复合体鼻腔外侧壁是鼻腔、鼻窦解剖中最为复杂的部位，也是鼻窦炎/鼻息肉发病和现代鼻内镜手术的重要部位。

鼻腔外侧壁：从大体解剖学的角度观察，首先映入眼廉的是三个突向鼻腔的、自上而下呈阶梯状排列的上、中、下鼻甲，三个鼻甲的大小依次增大，其位置则依次前移。

每一鼻甲均与鼻腔外侧壁之间形成腔隙，分别为上、中、下鼻道。

其中以中鼻道所含的结构最为复杂、且最具临床意义，它们分别是钩突、下半月裂、筛漏斗、筛泡、上半月裂以及鼻囟门和上颌窦自然口（即窦口鼻道复合体的主体结构）。
