JKF5C智能无功功率自动补偿控制器

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。

J K W C无功功率自动补偿器使用说明Hessen was revised in January 2021JKW5C无功功率自动补偿控制器是低压电容器的配套产品。

本公司根据不同用户的需求，成功地开发了JKL5C、JKL8C、JKG2B、JKGF、 JKW5C等五种型号的智能化系列控制器，控制路数有4，6，8，10，12不等。

产品采用微型计算机控制，技术先进、功能完美、抗干扰力强，运行稳定可靠，补偿精度高，外形美观，是电容器厂家首选的产品。

JKW5C无功功率自动补偿控制器使用条件1、海拔高度：不超过2500米2、环境温度：-5℃~+40℃3、相对湿度：40℃时，≤50%；20℃时≤90%4、周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质。

5、安装处无剧烈振动。

JKW5C无功功率自动补偿控制器项目 ItemsJK5C/JKL8CJKG2BJKGFJKW5C额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入 Sampled input current 交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)输出触点容量Output contact capacity 220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A介电强度 Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)工作方式 Working method连续 Continuous连续 Continuous连续 Continuous连续 ContinuousJKW5C无功功率自动补偿控制器投入门限Switch on threshold无功电流＞,cosΦ＜cosΦ 预置 Reactive current＞,cosΦ＜cosΦ presetCosΦ＜CosΦ＜无功电流＞,cosΦ＜cosΦ预置 Reactive current ＞,cosΦ＜cosΦ preset切除门限Switch off threshold功率因数＞CosΦ预置power factor＞CosΦ presetCosΦ＜CosΦ＜功率因数＞CosΦ预置Power factor＞CosΦ preset投切延时Switching time delay5-100秒可调（5-100s adjustable）5-100秒可调（5-100s adjustable）40秒（40s）5-100V可调（5-100s adjustable）过电压保护Over-voltage protection400-450V可调（400-450v adjustable）230-250V可调（230-250v adjustable）230-250V可调（230-250v adjustable）400-450V可调（400-450v adjustable）JKW5C无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。

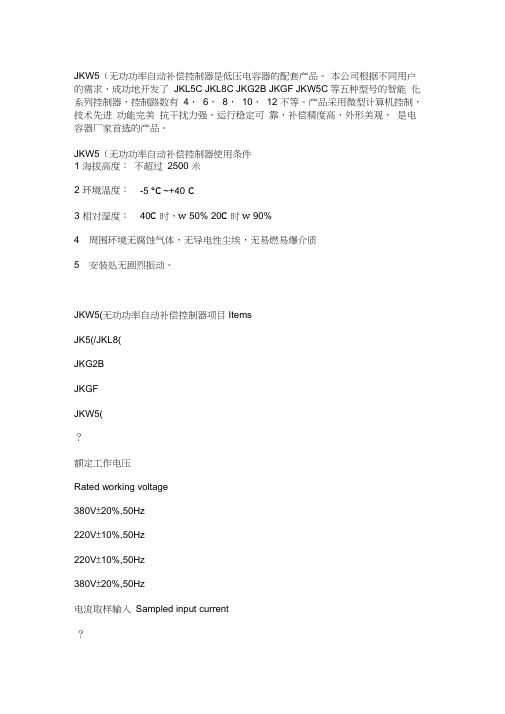

JKW5（无功功率自动补偿控制器是低压电容器的配套产品。

本公司根据不同用户的需求，成功地开发了JKL5C JKL8C JKG2B JKGF JKW5C等五种型号的智能化系列控制器，控制路数有4，6，8，10，12 不等。

产品采用微型计算机控制，技术先进功能完美抗干扰力强，运行稳定可靠，补偿精度高，外形美观，是电容器厂家首选的产品。

JKW5（无功功率自动补偿控制器使用条件1 海拔高度：不超过2500 米2 环境温度：-5 °C ~+40°C3 相对湿度：40C时，w 50% 20C时w 90%4 周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质5 安装处无剧烈振动。

JKW5(无功功率自动补偿控制器项目ItemsJK5(/JKL8(JKG2BJKGFJKW5(？额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入Sampled input current？交流Iin < 5A,(AC,lin < 5A)交流Iin < 5A,(AC,Iin < 5A)交流Iin < 5A,(AC,Iin < 5A)交流Iin < 5A,(AC,Iin < 5A)？输出触点容量Output contact capacity 220V X 5A,380V X 3A220V X 5A,380V X 3A220V X 5A,380V X 3A220V X 5A,380V X 3A？介电强度Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)？工作方式Working method连续Continuous连续Continuous连续Continuous连续Continuous ？？JKW5（无功功率自动补偿控制器投入门限Switch on threshold无功电流〉，cos①v cos ①预置Reactive curre nt> ,cos ① v cos ① presetCos①vCos①v无功电流〉，cos①v cos①预置Reactive current > , cos ①v cos ① preset ？切除门限Switch off threshold功率因数〉Cos①预置power factor > Cos① presetCos①vCos①v功率因数〉Cos①预置Power factor > Cos① preset？投切延时Switching time delay5-100 秒可调(5-100s adjustable )5-100 秒可调( 5-100s adjustable )40 秒( 40s)5-100V 可调( 5-100s adjustable )？过电压保护Over-voltage protection400-450V 可调( 400-450v adjustable )230-250V 可调( 230-250v adjustable )230-250V 可调( 230-250v adjustable )400-450V 可调( 400-450v adjustable )？？JKW5(无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。

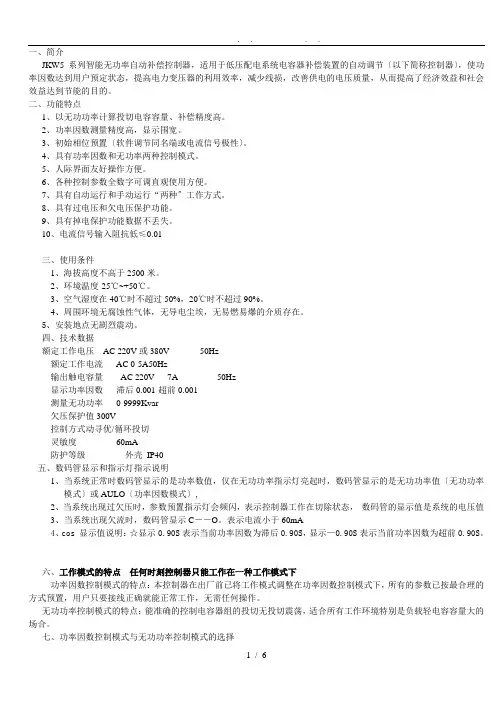

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。

JKW5C系列说明书一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。

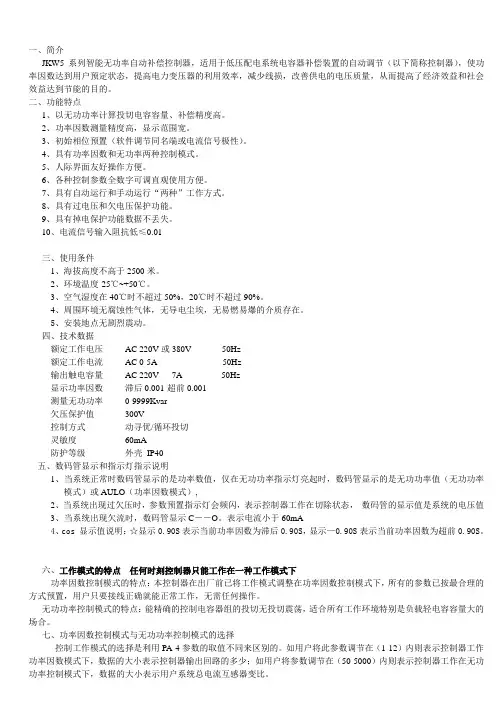

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态,提高电力变压器的利用效率,减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式.5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式.8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0。

01三、使用条件1、海拔高度不高于2500米。

2、环境温度—25℃～+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃,无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0。

001测量无功功率0—9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式），2、当系统出现过欠压时,参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O.表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0。

90S表示当前功率因数为超前0。

90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作,无需任何操作.无功功率控制模式的特点:能精确的控制电容器组的投切无投切震荡,适合所有工作环境特别是负载轻电容容量大的场合。

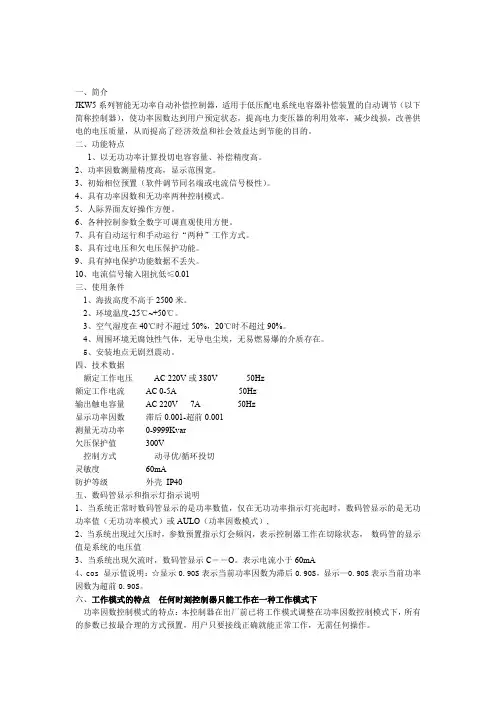

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节〔以下简称控制器〕，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示围宽。

3、初始相位预置〔软件调节同名端或电流信号极性〕。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种〞工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值〔无功功率模式〕或AULO〔功率因数模式〕,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。

JKW(G)系列无功功率自动补偿控制器符合标准：J B9663-2013一、简介JKW(G)系列无功功率自动补偿控制器，以控制物理量不同分JKG与JKW两种，适用于低压配电系统电容器补偿装置的自动调节(以下简称控制器)，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压值量，从而提高了经济效益与社会效益。

产品符合:JB/T9663-2013 标准。

二、型号含义JK W 5 C-12 F / AC220V工作电压(取样电压)无:配接触器 静态 ;F: 配复合开关 动态回路数: 4,6,8,10,12共补设计序号 5: 普通款;6: 升级款;面板尺寸: 113*113mm无功功率补偿控制器JK G 2 B-12 F无: 配接触器 静态，F配复合开关 动态控制回路数: 4,6,8,10,12;B: 共补;产品电源电压 2: AC220V; 5: AC380V;产品面板尺寸: 162*102mm;无功功率补偿控制器三、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置(软件调节同名端或电流信号极性)。

4、具有功率因数与无功功率两种控制模式。

5、人机界面友好操作方便。

6、各种控制参数全数字可调节直观使用方便。

7、具有自动运行与手动运行两种工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗≤0.01Ω。

四、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃～+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

五、技术数据额定工作电压：AC220V或380V50Hz额定工作电流：AC0-5A50Hz输出触点容量：AC220V5A50Hz显示功率因数：滞后0.01-超前0.01测量无功功率：0-9999Kvar欠压保护值：300V控制方式：自动寻优/循环投切灵敏度：JKW为100mA/JKG为300mA防护等级：外壳IP40六、控制器有2种工作模式，任何时刻控制器只能工作在以下一种模式功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有参数已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。

J K W C无功功率自动补偿器使用说明公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-JKW5C无功功率自动补偿控制器是低压电容器的配套产品。

本公司根据不同用户的需求，成功地开发了JKL5C、JKL8C、JKG2B、JKGF、 JKW5C等五种型号的智能化系列控制器，控制路数有4，6，8，10，12不等。

产品采用微型计算机控制，技术先进、功能完美、抗干扰力强，运行稳定可靠，补偿精度高，外形美观，是电容器厂家首选的产品。

J K W5C无功功率自动补偿控制器使用条件1、海拔高度：不超过2500米2、环境温度：-5℃~+40℃3、相对湿度：40℃时，≤50%；20℃时≤90%4、周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质。

5、安装处无剧烈振动。

JKW5C无功功率自动补偿控制器项目 ItemsJK5C/JKL8CJKG2BJKGFJKW5C额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入 Sampled input current 交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)输出触点容量Output contact capacity 220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A介电强度 Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)工作方式 Working method连续 Continuous连续 Continuous连续 Continuous连续 ContinuousJKW5C无功功率自动补偿控制器投入门限Switch on threshold无功电流＞1.1Ic,cosΦ＜cosΦ 预置 Reactive current＞1.1Ic,cosΦ＜cosΦ presetCosΦ＜0.93CosΦ＜0.93无功电流＞1.1Ic,cosΦ＜cosΦ预置 Reactive current ＞1.1Ic,cosΦ＜cosΦ preset切除门限Switch off threshold功率因数＞CosΦ预置power factor＞CosΦ preset CosΦ＜0.98CosΦ＜0.98功率因数＞CosΦ预置Power factor＞CosΦ preset投切延时Switching time delay5-100秒可调（5-100s adjustable）5-100秒可调（5-100s adjustable）40秒（40s）5-100V可调（5-100s adjustable）过电压保护Over-voltage protection 400-450V可调（400-450v adjustable）230-250V可调（230-250v adjustable）230-250V可调（230-250v adjustable）400-450V可调（400-450v adjustable）JKW5C无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。

JKF 系列无功功率自动补偿控制器使用说明书使用条件海拔高度不超过 2500 米，(特殊要求协商定货)。

环境温度 - 25℃ ～+ 70℃，空气湿度在40℃ 时不超过 90%。

周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

电压波动范围不大于±20%技术参数1 .基本功能采用无功功率、功率因数复合控制，全负荷范围运行稳定可靠。

具有自动认相功能。

自动锁定取样电压，电流的同名端。

自动检测每路电容的无功量，亦可设置最小投入电容量；确保低负荷时可靠投入，无振荡。

显示系统功率因数，还可显示电容器的循环投切次数、电网电压、电流、有功功率、无功功率等参数。

输出采用先接通的先分断的循环投切方式。

2. 基本参数额定工作电压 Us 电流取样 Is电流输入阻抗输出触点容量动态型输出容量介电强度净重50HZ50HZ交流12V 直流交流220V 或 380V≤5A＜0.1Ω380V 5A、220V 7A50 mA（每路）4000 V约 1.0 Kg3. 控制器整定值及可调范围投入点切除点过压保护延时变比容量路数0.92 (滞后)1.0Us × 110%35 S400（自动检测模式）本机最大路数0.5（滞后）～ 0.5（超前）超前投入点 0.02 的任何区间＜ 500 V0 ～ 900 S1 ～ 9990 ～ 200 Kvar1 ～本机最大路数参数设定键在右盖内安装接线1.安装将固定附件挂钩插入侧面安装孔内，旋附件上螺钉即将控制器固定在屏上。

2.接线标号接线内容UsIs V1～16 电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十六路接 1 ～16。

接线注意1.取样电压 Us 必须按控制器额定电压连接入。

2.取样电流 Is 必须取至电流总线，不得取至电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图2）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后超前测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示表示当前功率因数为滞后，显示—表示当前功率因数为超前。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。
