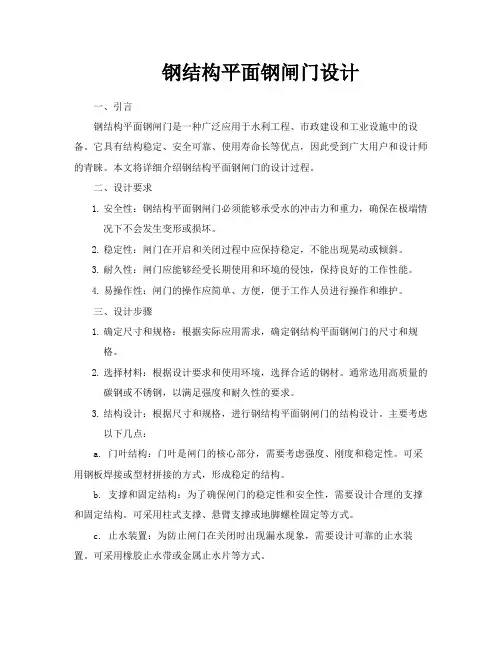

钢结构平面钢闸门设计一、引言钢结构平面钢闸门是一种广泛应用于水利工程、市政建设和工业设施中的设备。
它具有结构稳定、安全可靠、使用寿命长等优点,因此受到广大用户和设计师的青睐。
本文将详细介绍钢结构平面钢闸门的设计过程。
二、设计要求1.安全性:钢结构平面钢闸门必须能够承受水的冲击力和重力,确保在极端情况下不会发生变形或损坏。
2.稳定性:闸门在开启和关闭过程中应保持稳定,不能出现晃动或倾斜。
3.耐久性:闸门应能够经受长期使用和环境的侵蚀,保持良好的工作性能。
4.易操作性:闸门的操作应简单、方便,便于工作人员进行操作和维护。
三、设计步骤1.确定尺寸和规格:根据实际应用需求,确定钢结构平面钢闸门的尺寸和规格。
2.选择材料:根据设计要求和使用环境,选择合适的钢材。
通常选用高质量的碳钢或不锈钢,以满足强度和耐久性的要求。
3.结构设计:根据尺寸和规格,进行钢结构平面钢闸门的结构设计。
主要考虑以下几点:a. 门叶结构:门叶是闸门的核心部分,需要考虑强度、刚度和稳定性。
可采用钢板焊接或型材拼接的方式,形成稳定的结构。
b. 支撑和固定结构:为了确保闸门的稳定性和安全性,需要设计合理的支撑和固定结构。
可采用柱式支撑、悬臂支撑或地脚螺栓固定等方式。
c. 止水装置:为防止闸门在关闭时出现漏水现象,需要设计可靠的止水装置。
可采用橡胶止水带或金属止水片等方式。
d. 操作装置:为方便工作人员进行操作和维护,需要设计简便的操作装置。
可采用手动操作杆、电动操作器或液压驱动器等方式。
4. 应力分析:利用有限元分析软件对钢结构平面钢闸门进行应力分析,确保在设计工况下,各部件的应力和变形都在允许范围内。
5.校核与优化:根据分析结果,对钢结构平面钢闸门的设计进行校核和优化,确保其满足各项设计要求。
6.绘制施工图:根据最终设计方案,绘制详细的施工图纸,包括各部件的详细尺寸、材料要求、制造工艺等。
7.制造与检验:按照施工图纸进行制造和加工,对每个环节进行严格的质量检验,确保最终产品符合设计要求。
为使两主梁在设计水位时所受的水压力相等,两个主梁的位置对称于水压力合力的作用线,如图9-1所示。
主梁位置还需要满足下列要求:①主梁的间距应尽量大些,以保证闸门的竖向刚度。
②闸门的上悬臂c不易过长,通常要求CO.45H ,以保证门顶悬臂部分有足够的刚度。
悬臂c 值也不宜超过3.5m。
③主梁间距应满足滚轮行走支承布置的要求。
④工作闸门的下主梁距平面闸槛的高度应不至于产生真空现象,并要求下悬臂a >0.12H 和a >0.4m,取:a=0.12 X6 M D.7m,c=0.45 X6=2.7m ;主梁间距:2b=H-c-a=6-2.7-0.7=2.6m ;一6000 一10出0 一一1430 GL 丄陋0 GL 阴0二匸690」也£CL :一100-T r_ /50 _ _ 巧20 1130 _;_ 95Q _ _ 840 亠8102700 —— 2 呦D ——700图9-1梁格布置尺寸4、 梁格的布置及型式梁格采用复式布置和等高连接,使水平次梁、竖直次梁和主梁的前翼缘都直接与 面板相连,以便于梁系与面板形成强固的整体,面板可与梁系共同受力,形成梁截面 的一部分,从而减少梁系的用钢量。
水平次梁穿过横隔板上的预留孔并被横隔板支承 成为连续梁,面板直接支承在梁格的上翼缘上。
水平次梁间距布置上疏下密,使面板需要的厚度大致相等。
具体数据见“面板设 计” 一节。
5、 联接系的型式及布置① 横向联接系为了简化闸门的制造、横向联接系采用横隔板式,其布置应和梁的设计跨度有关,本闸门根据主梁的跨度决定布置三道横隔板,间距为 2.18m 、2.18m 、2.175m ,隔板兼做竖直次梁。
2■:-»2180水平次梁底梁11 a1 11 ip r 鬥4!k h1 1< 13 1O5M上游面F 游而I I水半欢d 2180O I ■£]¥'・〕制I '21肓十60匚-------------------------- -I乂下主梁;■»,三]S',占匸*s = 毒 左 左 #li因此作用在主梁上的最大剪力和弯矩分别为:②截面模量计算考虑钢闸门自重引起的应力影响,取容许弯应力为[o]=0.9x1600kg/cm 2,则需要的截面抵抗矩为:W仏26・92 1051869cm 3 o[]0.9 1600③ 腹板高度选择k=1.5,双向水压力作用在下主梁的均布荷载为:q1.94t / m ;Q maxqL i 11.942 2 10 9.70t ;M maxqLL 1 426.92 t m 。
水工程钢结构课程设计--潜孔式平面钢闸门设计
潜孔式平面钢闸门的设计是水利工程钢结构的一项重要课程设计。
这是一种细节设计
非常复杂的落水阀,其用途是控制水流量,引导水体流向特定方向。
该类落水阀采用潜孔式平面钢结构,可以实现水体狭小的开启和关闭,以及沿着水渠
或河道浮动控制管道。
其结构特征经过良好设计后,可以有效限制阀门的漂浮和旋转。
在设计中,潜孔式钢闸门的尺寸大小和参数定量化应该根据水体的性质及其与结构的
可承受应力和受力状况相结合,考虑到该类钢闸门在潜孔沟壑中受到局部流体力和水面波
动的影响,易受抗湍行为影响,要求对应力计算和水力性能计算稳健有效。
按照设计要求,结构参数应该满足要求,这里明确指出受力水平在概率变异限度,使用的材料符合用途的
性能需求,并符合抗腐蚀性能要求和安装要求。
在搭建钢结构时,必须采用有限元方法,以便得出结构的整体稳定性及构件的稳定性。
通过有限元分析,可以确定构件的稳定性及受力状态,并进行结构完整性计算,以保证设
计结构和构件能满足设计要求。
此外,还必须按设计要求处理各种涂层,以便防止潜孔式钢闸门构件在使用时受腐蚀,对符合要求的涂层、密封因素进行严格的检查,以保证构件的正常使用。
总之,潜孔式平面钢闸门的设计必须结合水体流动的特性、材料的受力能力、构件的
受力特性以及抗腐蚀涂层的质量,按照规范要求结合合理的结构形式和准确的计算方法,
才能保证设计方案的有效性和可行性。
水工钢结构课程设计-平面钢闸门的设计### 一、概述平面钢闸门是水工钢结构及水利iooocxx中常用结构形式之一,它由类似重锤头的重门板、加强附件、主动节、水密密封铰链等零部件组成,可用于水坝、桥涵、泵站等水工工程的闸门及安装在水厂总池等建筑物边缘上的用途。
本次课程设计旨在研究平面钢闸门的结构原理,设计符合工程要求的应用实例,分析闸门的性能以及可能的故障现象,采取有效的解决方案以满足工程规范要求。
### 二、研究内容1. 结构原理:分析平面钢闸门结构原理,了解它从几个方面来保证性能和工作效果,要求运行及操作方便,安装牢固可靠,抗压、抗拉能力强,止水性能优越。
2. 工程实例:根据工程要求,考虑抗震、抗风、抗滑水等等要求,确定合理的规范尺寸,计算支撑力、稳定力及固定的力值,设计应用实例并做出相应的图纸。
3. 性能分析:分析闸门的型式(例如:滑动闸门、转轴闸门)、使用频率(例如:经常开关或者严格控制)、耐久性(使用寿命、耐腐蚀性)、导流性能(抗决口、水位差)、防泄漏能力(密封性能)等等要求性能,完成性能的综合分析,基于此完善闸门的结构构件。
4. 故障分析:分析可能出现的故障现象(例如:闸板断裂、节点受力大、闸板渗漏等等),从成因及原因来考虑闸门的设计,采取有效的解决方案。
### 三、实施方案1. 计算平面闸门的基本参数,如质量、支撑力及稳定力,根据水力学及结构力学原理,分析平面钢闸门的合理配置及设计标准;2. 对工程实例进行尺寸估算、考虑抗震、抗风、抗滑水等要求,修正钢闸门的结构图纸及构件;3. 分析关于平面闸门性能的各个要求,并进行性能综合分析,完善自身结构,确保抗压、抗拉能力强;4. 对可能出现的故障现象进行科学的分析,采取有效的措施,使闸门的操作及运行安全可靠。
本次课程设计旨在对平面钢闸门的设计进行研究,掌握平面钢闸门的结构原理、了解使用频率、耐久性及性能要求等,以及分析可能出现的故障现象并采取适当措施。
漏顶式平面钢闸门设计一、设计资料闸门形式:溢洪道漏顶式平面钢闸门孔口净宽:10m设计龙头:5.8m结构资料:3号钢(Q235)焊条:E43型止水橡皮:侧止水为P型橡皮,底止水为条形橡皮行走支承:采用双滚轮式,采用压合胶木定轮轴套,滚轮采用国家定型产品钢筋混凝土强度等级:C20二、闸门结构的形式及布置1、闸门尺寸的确定闸门高度:不考虑风浪所产生的水位超高,H=5.8m;闸门的荷载跨度为两侧止水的间距:L1=10m;闸门的计算跨度:L=L0+2d=10+2×0.2=10.4m,其中,d为行走支承中心线到闸墩侧壁的距离。
2、主梁的形式主梁的形式应根据木头和跨度大小而定,本闸门属于中等跨度,为了便于制造和维护,决定采用实腹式组合梁。
3、主梁的布置由于L>1.5H,所以采用双主梁式。
为使两个主梁在合计水位时所受的水压力相等,两个主梁的位置应对称与水压力合力的作用线y'=H/3=1.93m,并要求下悬臂a≥0.12H,且a≥0.4m,同时满足于上悬臂c≤0.45H,且a≤3.6m,今取a=0.7m≈0.12H=0.696m;主梁间距:2b=2(y'-a)=2×(1.93-0.7)=2.46m;则c=H-2b-a=5.8-2.46-0.7=2.64m≈0.45H=2.61m,且c<3.6m,满足要求;闸门的主要尺寸如图所示.4、梁格的布置和形式梁格采用复式布置和等高连接,水平次梁穿过横隔板上的小孔并被横隔板所支承,水平次梁为连续梁,其间距上疏下密,使面板各区格需要的厚度大致相等,梁格布置的具体尺寸见图2所示。
5、联结系的布置和形式(1)横向联结系根据主梁的跨度,决定布置三道横隔板,其间距为10.4/4=2.6m,横隔板兼做竖直次梁。
(2)纵向联结系设在两个主梁下翼缘的竖平面内,采用斜杠式桁架。
6、边梁采用双复板式,行走支承采用双滚轮式;滚轮安装于边梁双腹板中间,为减小滚动摩擦力,采用压合胶木定轮轴套;滚轮采用国家定型产品。
平面钢闸门技术说明(一)供货范围本公司为该项目提供的BGZ型平面钢闸门为成套设备,整套装置包括如下:门槽、门框、门体;密封条、滚轮、吊耳;卷扬式启闭机及传动丝杆、手电两用启闭机、启闭机座架;此外配备就地控制箱及安装用所有的预埋件、基础螺栓等安全和有效运行所必须的附件及工具。
(二)简述及工作原理本闸门按照行业标准及招标文件要求尺寸进行设计和制造。
闸门为潜孔式平面钢闸门,采用插板式安装,适用于给排水、防汛等水利中的明渠截留及水位调整;本工程中的闸门关闭时对污水进行截流,以方便后续设备的检修与保养。
该闸门由卷扬启闭机、不锈钢闸门(门槽、门框、门体)、密封条、滚轮、吊耳等部件组成,具有结构紧凑合理、密封性能好、安装、调整、使用维护方便、性能可靠等特点。
平面钢闸门的工作原理是闸门山卷扬启闭机通过钢丝绳与闸门的启闭吊耳相连接,当启闭机启动时,钢丝绳带动钢闸门作上下升降运行,以达到截断或疏通水流的作用。
(三)主要部件与结构特点它主要由门槽、门框、门体、密封条、吊耳、滚轮、卷扬启闭机或手电两用启闭机等部件构成。
1.门槽闸槽和底槽采用碳钢材料折边制成槽形,它是作为门体两侧的滚轮上下滑行的轨道,在闸槽迎水面一侧及底槽均固定有耐腐蚀的丁月青橡胶密封止水条。
当门板全闭时.,门板的底部与底槽密封条压紧,而二侧橡胶密封条则在水压作用下贴合于门板上达到止水目的。
在闸槽的外侧设有锚筋,安装时将闸槽整体放于预留槽内,门槽垂直度不大于1/1000,进行二次灌浆,封固。
2.门框门框材质为碳钢,主要由横梁、端梁、竖直次梁等组成,从面形成一个框架结构,具有足够强度,并保证其刚度;门框按规定的最大水头设计,就抗拉、抗压、抗剪强度而言,安全系数至少为2,在最大工作载荷下,其挠度不大于l/1000mm o3.门体门体采用碳钢浇注的平板,并经时效处理,在门板上设有足够数量的水平和垂直加强筋,以适应工作水压的要求,加强筋一般间距为700mm左右,门体两侧经精加工与门框配套。

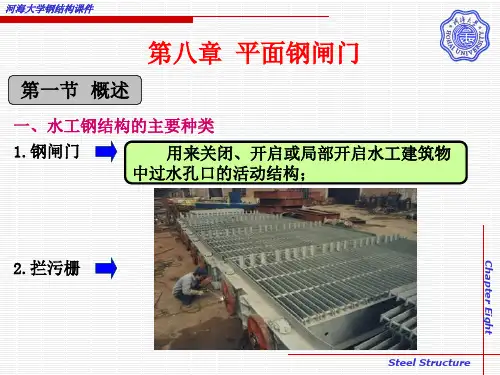

平面钢闸门设计指导闸门是用来关闭、开启或局部开启水工建筑物中过水孔口的活动结构,其主要作用是控制水位、调节流量。

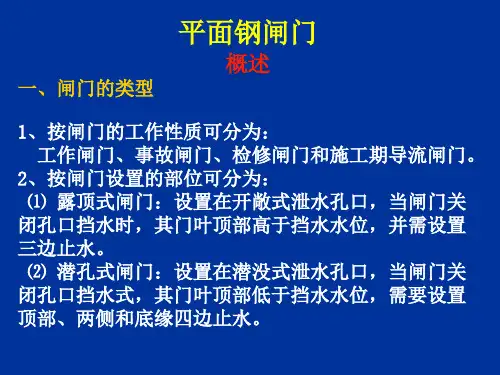

闸门按工作性质可分为工作闸门、事故闸门和检修闸门;按闸孔口的位置分为露顶闸门和潜孔闸门;按闸门结构型式分为平面闸门、弧形闸门和人字形闸门。
平面钢闸门是最常见的一种钢闸门型式,它由活动的门叶结构、埋件和启闭设备三部分组成。
平面钢闸门的组成和结构布置1.平面钢闸门的组成平面钢闸门一般是由可以上下移动的门叶结构、埋固构件和启闭闸门的机械设备三大部分所组成的。
门叶结构,埋设构件,闸门的启闭机械门叶结构的组成门叶结构是用来封闭和开启孔口的活动挡水结构。
门叶结构是由面板、梁格、横向和纵向联结系、行走支承(滚轮或滑块)以及止水等部什所组成。
1)面板。
面板是用来直接挡水,并将承受的水压力传给梁格。
面板通常设在闸门上游面,这样可以避免梁格和行走支承浸没于水中而聚积污物,也可以减少因门底过水而产生的振动。
仅对静水启闭的闸门或当启闭闸门时门底流速较小的闸门,为了设置止水的方便,面板可设在闸门的下游面。
2)梁格。
梁格用来支承面板,以减少面板跨度而不致使面板过厚。
梁格一般包括主梁、次梁(包括水平次梁、竖直次梁、顶梁和底梁)和边梁,共同支承面板传来的水压力。
3)空间联结系。
由于门叶结构是一个竖放的梁板结构,梁格自重是竖向的,而梁格所承受水压力却是水平的,因此,要使每根梁都能处在它所承担的外力作用的平面内,就必须用联结系来保证整个梁格在闸门空间的相对位置。
同时,联结系还起到增强门叶结构在横向竖平面内和纵向竖平面内刚度的作用。
横向联结系位于闸门横向竖平面内,其形式一般为实腹隔板式和桁架式。
横向联结系用来支承顶梁、底梁和水平次梁,并将所承受的力传给主梁。
同时,横向联结系保证着门叶结构在横向竖平面内的刚度,不使门顶和门底产生过大的变形。
纵向联结系一般采用桁架式或刚架式。
桁架式结构的杆件由横向联结系的下弦、主梁的下冀缘和另设的斜杆所组成。
漏顶式平面钢闸门设计一、设计资料闸门形式:溢洪道漏顶式平面钢闸门孔口净宽:10m设计龙头:5.8m结构资料:3号钢(Q235)焊条:E43型止水橡皮:侧止水为P型橡皮,底止水为条形橡皮行走支承:采用双滚轮式,采用压合胶木定轮轴套,滚轮采用国家定型产品钢筋混凝土强度等级:C20二、闸门结构的形式及布置1、闸门尺寸的确定闸门高度:不考虑风浪所产生的水位超高,H=5.8m;闸门的荷载跨度为两侧止水的间距:L1=10m;闸门的计算跨度:L=L0+2d=10+2×0.2=10.4m,其中,d为行走支承中心线到闸墩侧壁的距离。
2、主梁的形式主梁的形式应根据木头和跨度大小而定,本闸门属于中等跨度,为了便于制造和维护,决定采用实腹式组合梁。
3、主梁的布置由于L>1.5H,所以采用双主梁式。
为使两个主梁在合计水位时所受的水压力相等,两个主梁的位置应对称与水压力合力的作用线y'=H/3=1.93m,并要求下悬臂a≥0.12H,且a≥0.4m,同时满足于上悬臂c≤0.45H,且a≤3.6m,今取a=0.7m≈0.12H=0.696m;主梁间距:2b=2(y'-a)=2×(1.93-0.7)=2.46m;则c=H-2b-a=5.8-2.46-0.7=2.64m≈0.45H=2.61m,且c<3.6m,满足要求;闸门的主要尺寸如图所示.4、梁格的布置和形式梁格采用复式布置和等高连接,水平次梁穿过横隔板上的小孔并被横隔板所支承,水平次梁为连续梁,其间距上疏下密,使面板各区格需要的厚度大致相等,梁格布置的具体尺寸见图2所示。
5、联结系的布置和形式(1)横向联结系根据主梁的跨度,决定布置三道横隔板,其间距为10.4/4=2.6m,横隔板兼做竖直次梁。
(2)纵向联结系设在两个主梁下翼缘的竖平面内,采用斜杠式桁架。
6、边梁采用双复板式,行走支承采用双滚轮式;滚轮安装于边梁双腹板中间,为减小滚动摩擦力,采用压合胶木定轮轴套;滚轮采用国家定型产品。
1)角焊缝有哪些主要的构造要求?为什么设置这些要求,请简述其原因?答:角焊缝的主要尺寸是焊脚尺寸hf和焊缝计算长度lw,他们应该满足下列构造要求。
(1)考虑起弧和灭弧的弧坑影响,每条焊缝的计算长度lw,取其实际长度减去2hf;(2)最小焊脚尺寸hf M 1.5 maxt,其中tmax较厚焊件厚度;若焊缝hf过小,而焊件过厚时,则焊缝冷却过快,焊缝金属易产生淬硬组织,降低塑性;(3)最大焊脚尺寸hf W1.2tmin , 其中tmin薄焊件厚度;若焊缝hf过大,易使母材形成过烧现象,同时也会产生过大的焊接应力,使焊件翘曲变形;(4)最小焊缝计算长度lw, M40mm及8hf是为了避免焊缝横向收缩时,引起板件拱曲太大;(5)最大侧焊缝计算长度lw, W60hf,由外力在侧焊缝内引起的剪应力,在弹性阶段沿侧焊缝长度方向的分布是不均匀的,为避免端部先坏,应加以上限制;(6)在端焊缝的搭接连接中,搭接长度不小于5tmin及25mm是为了减少收缩应力以及因传力偏心在板件中产生的次应力;(7在次要构建或次要焊缝中,由于焊缝受力很小,采用连续焊缝其计算厚度小于最小容许厚度时,可改为采用间断焊缝,避免局部凸曲而对受力不利和潮气侵入引起锈蚀。
2)焊接组合梁的设计包括哪几项内容?答:①首先根据梁的跨度与荷载求得的最大弯矩与最大剪力以及强度、刚度、稳定与节省钢材等要求,来选择经济合理的截面尺寸,有事可以在弯矩较小处减小梁的截面;②计算梁的翼缘和腹板的连接焊缝;③验算组合梁的局部稳定性和设计腹板的加劲肋④设计组合梁各部件的拼接以及设计梁的支座和梁格的连接⑤绘制施工详图。
3)图中所示为一平面钢闸门门叶结构示意图,请分别指明图中的序号所对应的构件名称?答:面板、顶梁、水平次梁、横向隔板、吊耳、主梁、纵向连接系、主轮、边梁;4)在选定结构所需的钢材种类时,应考虑结构结构的哪些特点?答:结合么钱钢铁生产实际情况,努力做到即使结构安全可靠,又要尽力节约钢材,降低造价选用时注意以下几点:(1)结构所承载特性,(2)结构类型及重要性,(3)连接的方法(4)结构的工作温度和所处的环境。
闸门是用来关闭、开启或局部开启水工建筑物中过水孔口的活动结构,其主要作用是控制水位、调节流量。
闸门按工作性质可分为工作闸门、事故闸门和检修闸门;按闸孔口的位置分为露顶闸门和潜孔闸门;按闸门结构型式分为平面闸门、弧形闸门和人字形闸门。
平面钢闸门是最常见的一种钢闸门型式,它由活动的门叶结构、埋件和启闭设备三部分组成。
1.功能原理:
闸门由装有液压千斤顶的钢闸门及高压电动油泵站等组成,与闸门槽配合使用。
通过电动液压泵站,将液压油经过高压软管输入千斤顶工作缸,将活塞顶起,压紧闸门导槽使钢闸门的“P”型橡胶紧贴在闸门槽的止水面上,达到止水的目的。
2.平面液压钢闸门的组成
平面液压钢闸门一般是由可以上下移动的门叶结构、埋固构件和启闭闸门的机械设备及液压系统及附件等所组成。
门叶结构的组成:
门叶结构是用来封闭和开启孔口的活动挡水结构。
门叶结构是由面板、梁格、横向和纵向联结系、行走支承(滚轮或滑块)以及止水等部件组成。
1)面板。
面板是用来直接挡水,并将承受的水压力传给梁格。
面板通常设在闸门上游面,这样可以避免梁格和行走支承浸没于水中而聚积污物,也可以减少因门底过水而产生的振动。
对静水启闭的闸门或
当启闭闸门时门底流速较小的闸门,为了设置止水的方便,面板可设在闸门的下游面。
2)梁格。
梁格用来支承面板,以减少面板跨度而不致使面板过厚。
梁格一般包括主梁、次梁(包括水平次梁、竖直次梁、顶梁和底梁)和边梁,共同支承面板传来的水压力。
3)空间联结系。
由于门叶结构是一个竖放的梁板结构,梁格自重是竖向的,而梁格所承受水压力却是水平的,因此,要使每根梁都能处在它所承担的外力作用的平面内,就必须用联结系来保证整个梁格在闸门空间的相对位置。
同时,联结系还起到增强门叶结构在横向竖平面内和纵向竖平面内刚度的作用。
横向联结系位于闸门横向竖平面内,其形式一般为实腹隔板式和桁架式。
横向联结系用来支承顶梁、底梁和水平次梁,并将所承受的力传给主梁。
同时,横向联结系保证着门叶结构在横向竖平面内的刚度,不使门顶和门底产生过大的变形。
纵向联结系一般采用桁架式或刚架式。
桁架式结构的杆件由横向联结系的下弦、主梁的下冀缘和另设的斜杆所组成。
桁架支承在边梁上,其主要作用是承受门叶自重及其他可能产生的竖向荷载,并配合横向联结系保证了整个门叶结构在空间的刚度。
4)行走支承。
为保证门叶结构上下移动的灵活性,需要在边梁上设置滚轮或滑块,这些行走支承还将闸门上所承受的水压力传递到埋设在门槽内的轨道上。
5)吊具。
采用自动抓钩起吊。
6)止水。
为了防止闸门漏水,在门叶结构与孔口周围之间的所有缝隙里需要设置止水(也称水封)。
最常用的止水是固定在门叶结构上的定型橡皮止水。
7)平衡阀。
为了起吊闸门,在闸门上设置有调节门体前后水位的平衡阀,目的是为了调节门体前后的水位,当水位差在不大于300mm-500mm 之间时,起吊闸门。
3. 埋设构件:
门槽的埋设构件主要有:行走支承的轨道、与止水橡皮相接触的止水面、为保护门槽和孔口边棱处的混凝土免遭破坏所设置的加固角钢等。
4.平面液压钢闸门的结构布置
平面液压钢闸门结构布置的主要内容是:确定闸门上需要的构件,每种构件需要的数日以及确定每个构件的所在位置等。
结构布置是否合理,直接牵涉到闸门能否满足运行可靠灵活、安全耐久、节约材料、构造简便和便于制造等方面的要求。
主梁是闸门的主要受力构件,其数目主要取决于闸门的尺寸和水头的大小。
当闸门的跨度L小于门高H时(L≤H),主梁的数目一般多于2根,称为多主梁式。
反之,当闸门的跨度较大,而门高较小时(L>1.5H),主梁的数目一般应减少到2根,则称为双主梁式。
这时,主梁截面的高度就必须由刚度条件控制而不能满足经济的要求。
因此,在大跨度的露顶闸门中多采用双主梁式。
主梁沿闸门高度的位置,一般是根据每个主梁承受相等水压力
的原则来确定的,这样每个主梁所需的截面尺寸相同,便于制造。
