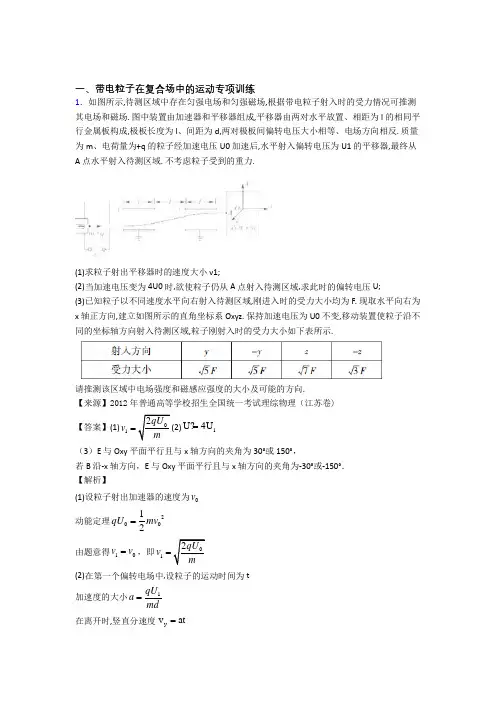

一、带电粒子在复合场中的运动专项训练1．如图所示,待测区域中存在匀强电场和匀强磁场,根据带电粒子射入时的受力情况可推测其电场和磁场. 图中装置由加速器和平移器组成,平移器由两对水平放置、相距为l 的相同平行金属板构成,极板长度为l 、间距为d,两对极板间偏转电压大小相等、电场方向相反. 质量为m 、电荷量为+q 的粒子经加速电压U0 加速后,水平射入偏转电压为U1 的平移器,最终从A 点水平射入待测区域. 不考虑粒子受到的重力.(1)求粒子射出平移器时的速度大小v1;(2)当加速电压变为4U0 时,欲使粒子仍从A 点射入待测区域,求此时的偏转电压U; (3)已知粒子以不同速度水平向右射入待测区域,刚进入时的受力大小均为F. 现取水平向右为x 轴正方向,建立如图所示的直角坐标系Oxyz. 保持加速电压为U0 不变,移动装置使粒子沿不同的坐标轴方向射入待测区域,粒子刚射入时的受力大小如下表所示.请推测该区域中电场强度和磁感应强度的大小及可能的方向. 【来源】2012年普通高等学校招生全国统一考试理综物理（江苏卷) 【答案】(1)012qU v m=1U?4U = （3）E 与Oxy 平面平行且与x 轴方向的夹角为30°或150°，若B 沿-x 轴方向，E 与Oxy 平面平行且与x 轴方向的夹角为-30°或-150°． 【解析】(1)设粒子射出加速器的速度为0v 动能定理20012qU mv =由题意得10v v =，即012qU v m=(2)在第一个偏转电场中,设粒子的运动时间为t 加速度的大小1qU a md=在离开时,竖直分速度yv at =竖直位移2112y at =水平位移1l v t = 粒子在两偏转电场间做匀速直线运动,经历时间也为t 竖直位移2y y v t =由题意知,粒子竖直总位移12y?2y y =+ 解得210U l y U d=则当加速电压为04U 时,1U?4U =（3）(a)由沿x 轴方向射入时的受力情况可知:B 平行于x 轴. 且FE q= (b)由沿y +-轴方向射入时的受力情况可知:E 与Oxy 平面平行.222F f (5F)+=,则f?2F =且1f?qv B =解得02F mB BqU =(c)设电场方向与x 轴方向夹角为.若B 沿x 轴方向,由沿z 轴方向射入时的受力情况得222sin )(cos )(7)f F F F αα++=（ 解得=30°,或=150°即E 与Oxy 平面平行且与x 轴方向的夹角为30°或150°. 同理,若B 沿-x 轴方向E 与Oxy 平面平行且与x 轴方向的夹角为-30°或-150°.2．如图所示，在 xOy 坐标平面的第一象限内有一沿 y 轴负方向的匀强电场，在第四象限内有一垂直于平面向里的匀强磁场，现有一质量为m 、电量为+q 的粒子（重力不计）从坐标原点 O 射入磁场，其入射方向与x 的正方向成 45°角．当粒子运动到电场中坐标为（3L ，L ）的 P 点处时速度大小为 v 0，方向与 x 轴正方向相同．求： （1）粒子从 O 点射入磁场时的速度 v ；（2）匀强电场的场强 E 0 和匀强磁场的磁感应强度 B 0． （3）粒子从 O 点运动到 P 点所用的时间．【来源】海南省海口市海南中学2018-2019学年高三第十次月考物理试题 【答案】（1）02v；（2）02mv Lq；（3）0(8)4L v π+【解析】 【详解】解：(1)若粒子第一次在电场中到达最高点P ，则其运动轨迹如图所示，粒子在 O 点时的速度大小为v ，OQ 段为圆周，QP 段为抛物线，根据对称性可知，粒子在Q 点时的速度大小也为v ，方向与x 轴正方向成45︒角，可得：045v vcos =︒ 解得：02v v =(2)在粒子从Q 运动到P 的过程中，由动能定理得：2201122qEL mv mv -=- 解得：22mv E qL=又在匀强电场由Q 到P 的过程中，水平方向的位移为：01x v t = 竖直方向的位移为：012v y t L == 可得：2QP x L =，OQ L =由2cos 45OQ R =︒，故粒子在OQ 段圆周运动的半径：22R L=及mv R qB =解得：02mvBqL=(3)在Q点时，0045yv v tan v=︒=设粒子从由Q到P所用时间为1t，在竖直方向上有：1022L Ltv v==粒子从O点运动到Q所用的时间为：24Ltvπ=则粒子从O点运动到P点所用的时间为：t总120002(8)44L L Lt tv v vππ+=+=+=3．如图所示，在空间坐标系x<0区域中有竖直向上的匀强电场E1，在一、四象限的正方形区域CDEF内有方向如图所示的正交的匀强电场E2和匀强磁场B，已知CD=2L，OC=L，E2 =4E1。

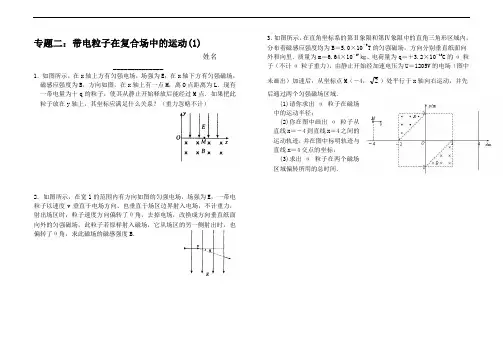

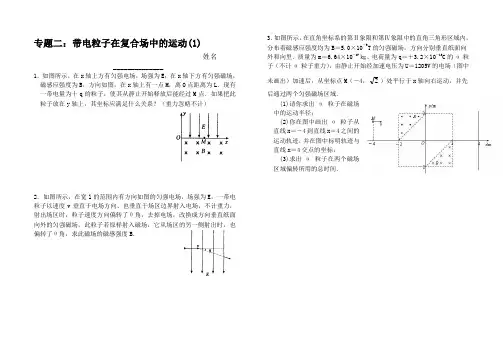

专题二：带电粒子在复合场中的运动(1)姓名______________1．如图所示，在x轴上方有匀强电场，场强为E；在x轴下方有匀强磁场，磁感应强度为B，方向如图，在x轴上有一点M，离O点距离为L．现有一带电量为十q的粒子，使其从静止开始释放后能经过M点．如果把此粒子放在y轴上，其坐标应满足什么关系？（重力忽略不计）2．如图所示，在宽l的范围内有方向如图的匀强电场，场强为E，一带电粒子以速度v垂直于电场方向、也垂直于场区边界射入电场，不计重力，射出场区时，粒子速度方向偏转了θ角，去掉电场，改换成方向垂直纸面向外的匀强磁场，此粒子若原样射入磁场，它从场区的另一侧射出时，也偏转了θ角，求此磁场的磁感强度B．3．如图所示，在直角坐标系的第Ⅱ象限和第Ⅳ象限中的直角三角形区域内，分布着磁感应强度均为B＝5.0×10－3T的匀强磁场，方向分别垂直纸面向外和向里．质量为m＝6.64×10－27㎏、电荷量为q＝＋3.2×10－19C的α粒子（不计α粒子重力），由静止开始经加速电压为U＝1205V的电场（图中未画出）加速后，从坐标点M（－4，2）处平行于x轴向右运动，并先后通过两个匀强磁场区域．(1)请你求出α粒子在磁场中的运动半径；(2)你在图中画出α粒子从直线x＝－4到直线x＝4之间的运动轨迹，并在图中标明轨迹与直线x＝4交点的坐标；(3)求出α粒子在两个磁场区域偏转所用的总时间．专题二：带电粒子在复合场中的运动(4)姓名______________1．如图所示，竖直平面xOy 内存在水平向右的匀强电场，场强大小E=10N／c ，在y ≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5T 一带电量0.2C q =+、质量0.4kg m =的小球由长0.4m l =的细线悬挂于P 点小球可视为质点，现将小球拉至水平位置A 无初速释放，小球运动到悬点P 正下方的坐标原点O 时，悬线突然断裂，此后小球又恰好能通过O 点正下方的N 点.(g=10m ／s 2)，求： (1)小球运动到O 点时的速度大小；(2)悬线断裂前瞬间拉力的大小； (3)ON 间的距离2．两块平行金属板MN 、PQ 水平放置，两板间距为d 、板长为l ，在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场，三角形底边BC 与PQ 在同一水平线上，顶点A 与MN 在同一水平线上，如图所示．一个质量为m 、电量为+q 的粒子沿两板中心线以初速度v 0水平射入，若在两板间加某一恒定电压，粒子离开电场后垂直AB 边从D 点进入磁场，BD=41AB ，并垂直AC 边射出(不计粒子的重力)．求： (1)两极板间电压；(2)三角形区域内磁感应强度； (3)若两板间不加电压，三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB 边射出，试求所加磁场的磁感应强度最小值．专题二：带电粒子在复合场中的运动——参考答案（1）1、解析：由于此带电粒子是从静止开始释放的，要能经过M点，其起始位置只能在匀强电场区域．物理过程是：静止电荷位于匀强电场区域的y轴上，受电场力作用而加速，以速度v进入磁场，在磁场中受洛仑兹力作用作匀速圆周运动，向x轴偏转．回转半周期过x轴重新进入电场，在电场中经减速、加速后仍以原速率从距O点2R处再次超过x轴，在磁场回转半周后又从距O点4R处飞越x轴如图所示（图中电场与磁场均未画出）故有L＝2R，L＝2×2R，L＝3×2R即 R＝L／2n，（n=1、2、3……）……………①设粒子静止于y轴正半轴上，和原点距离为h，由能量守恒得mv2／2=qEh……②对粒子在磁场中只受洛仑兹力作用而作匀速圆周运动有：R＝mv／qB………③解①②③式得：h＝B2qL2／8n2mE （n＝l、2、3……）2、解析：粒子在电场中运行的时间t＝ l／v；加速度 a＝qE／m；它作类平抛的运动．有tgθ=at/v=qEl/mv2………①粒子在磁场中作匀速圆周运动由牛顿第二定律得：qvB=mv2/r，所以r=mv/qB 又：sinθ=l/r=lqB/mv………②由①②两式得：B=Ecosθ/v 3、解析：(1)粒子在电场中被加速，由动能定理得221mvqU=α粒子在磁场中偏转，则牛顿第二定律得rvmqvB2=联立解得2102.312051064.62005.01211927=⨯⨯⨯⨯==--qmUBr（m）(2)由几何关系可得，α粒子恰好垂直穿过分界线，故正确图象为(3)带电粒子在磁场中的运动周期qBmvrTππ22==α粒子在两个磁场中分别偏转的弧度为4π，在磁场中的运动总时间631927105.6105102.321064.614.3241----⨯=⨯⨯⨯⨯⨯⨯===qBmTtπ（s）OM2－22－4 4 x/my/m－2vBB （4，2-）（4） 1、解：（1）小球从A 运到O 的过程中，根据动能定理：212mv mgl qEl =- ① 则得小球在O 点速度为：2/s v m == ② （2）小球运到O 点绳子断裂前瞬间，对小球应用牛顿第二定律：2v F T mg f m l=-==向洛 ③f Bvq =洛 ④由③、④得：28.2mv T mg Bvq N l=++= ⑤ （3）绳断后，小球水平方向加速度25/s x F Eq a m m===电 ⑥ 小球从O 点运动至N 点所用时间0.8t s aυ∆== ⑦ON 间距离21 3.2m 2h gt == ⑧2、 解：⑴垂直AB 边进入磁场，由几何知识得：粒子离开电场时偏转角为30°∵0.v lmd qu v y =0v v tg y=θ ∴qlmdv u 332= 由几何关系得：030cos dl AB =在磁场中运动半径d l r AB 23431==∴ 121r mv qv B = ︒=30cos 0v v∴qdmv B 3401= 方向垂直纸面向里⑶当粒子刚好与BC 边相切时，磁感应强度最小，由几何知识知粒子的运动半径r 2为：42d r = ………（ 2分 ） 2202r mv qv B = ∴qd mv B 024=即：磁感应强度的最小值为qdmv 0422（12分）如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。

带电粒子在复合场中的运动1、如图所示，在y > 0的空间中存在匀强电场，场强沿y 轴负方向；在y < 0的空间中，存在匀强磁场，磁场方向垂直xy 平面（纸面）向外．一电量为q 、质量为m 的带正电的运动粒子，经过y 轴上y = h 处的点P1时速率为v0，方向沿x 轴正方向，然后经过x 轴上x = 2h 处的P2点进入磁场，并经过y 轴上y = – 2h 处的P3点．不计粒子的重力，求 （1）电场强度的大小；（2）粒子到达P2时速度的大小和方向； （3）磁感应强度的大小． 2、如图所示的区域中，第二象限为垂直纸面向外的匀强磁场，磁感应强度为B ，第一、第四象限是一个电场强度大小未知的匀强电场，其方向如图。

一个质量为m ，电荷量为+q 的带电粒子从P 孔以初速度v0沿垂直于磁场方向进入匀强磁场中，初速度方向与边界线的夹角θ=30°，粒子恰好从y 轴上的C孔垂直于匀强电场射入匀强电场，经过x 轴的Q 点，已知OQ=OP ，不计粒子的重力，求：（1）粒子从P 运动到C 所用的时间t ； （2）电场强度E 的大小；（3）粒子到达Q 点的动能Ek 。

3、如图所示，半径分别为a 、b 的两同心虚线圆所围空间分别存在电场和磁场，中心O 处固定一个半径很小（可忽略）的金属球，在小圆空间内存在沿半径向内的辐向电场，小圆周与金属球间电势差为U ，两圆之间的空间存在垂直于纸面向里的匀强磁场，设有一个带负电的粒子从金属球表面沿＋x 轴方向以很小的初速度逸出，粒子质量为m ，电量为q ，（不计粒子重力，忽略粒子初速度）求：（1）粒子到达小圆周上时的速度为多大？（2）粒子以（1）中的速度进入两圆间的磁场中，当磁感应强度超过某一临界值时，粒子将不能到达大圆周，求此最小值B 。

（3）若磁感应强度取（2）中最小值，且b ＝（2＋1）a ，要粒子恰好第一次沿逸出方向的反方向回到原出发点，粒子需经过多少次回旋？并求粒子在磁场中运动的时间。

专题分层突破练9带电粒子在复合场中的运动A组1.(2021湖南邵阳高三一模)如图所示,有一混合正离子束从静止通过同一加速电场后,进入相互正交的匀强电场和匀强磁场区域Ⅰ。

如果这束正离子束在区域Ⅰ中不偏转,不计离子的重力,则说明这些正离子在区域Ⅰ中运动时一定相同的物理量是()A.动能B.质量C.电荷D.比荷2.(多选)(2021辽宁高三一模)劳伦斯和利文斯设计的回旋加速器如图所示,真空中的两个D形金属盒间留有平行的狭缝,粒子通过狭缝的时间可忽略。

匀强磁场与盒面垂直,加速器接在交流电源上,A处粒子源产生的质子可在盒间被正常加速。

下列说法正确的是()A.虽然逐渐被加速,质子每运动半周的时间不变B.只增大交流电压,质子在盒中运行总时间变短C.只增大磁感应强度,仍可能使质子被正常加速D.只增大交流电压,质子可获得更大的出口速度3.(2021四川成都高三二模)如图所示,在第一、第四象限的y≤0.8 m区域内存在沿y轴正方向的匀强电场,电场强度大小E=4×103 N/C;在第一象限的0.8 m<y≤1.0 m区域内存在垂直于坐标平面向外的匀强磁场。

一个质量m=1×10-10 kg、电荷量q=1×10-6 C的带正电粒子,以v0=6×103 m/s的速率从坐标原点O沿x轴正方向进入电场。

不计粒子的重力。

(1)求粒子第一次离开电场时的速度。

(2)为使粒子能再次进入电场,求磁感应强度B的最小值。

4.(2021河南高三二模)如图所示,在平面直角坐标系xOy内有一直角三角形,其顶点坐标分别为d),(d,0),三角形区域内有垂直于纸面向里的匀强磁场,磁感应强度大小为B,x轴下方有沿(0,0),(0,√33着y轴负方向的匀强电场,电场强度大小为E。

一质量为m、电荷量为-q的粒子从y轴上的某点M 由静止释放,粒子第一次进入磁场后恰好不能从直角三角形的斜边射出,不计粒子重力。

(1)求M点到O点的距离。

2021年高考物理一轮复习考点全攻关专题 ——带电粒子在复合场中运动的实例分析（解析版）专题解读：1.本专题是磁场、力学、电场等知识的综合应用，高考往往以计算压轴题的形式出现．2．学习本专题，可以培养同学们的审题能力、推理能力和规范表达能力．针对性的专题训练，可以提高同学们解决难题、压轴题的信心．3．用到的知识有：动力学观点(牛顿运动定律)、运动学观点、能量观点(动能定理、能量守恒定律)、电场的观点(类平抛运动的规律)、磁场的观点(带电粒子在磁场中运动的规律)． 命题热点一：质谱仪的原理和分析 1．作用测量带电粒子质量和分离同位素的仪器． 2．原理如图所示(1)加速电场：qU ＝12mv 2；(2)偏转磁场：qvB ＝mv 2r ，l ＝2r ；由以上两式可得r ＝1B 2mUq， m ＝qr 2B 22U ，q m ＝2U B 2r 2.例1 质谱仪可利用电场和磁场将比荷不同的离子分开，这种方法在化学分析和原子核技术等领域有重要的应用．如图所示，虚线上方有两条半径分别为R 和r (R >r )的半圆形边界，分别与虚线相交于A 、B 、C 、D 点，圆心均为虚线上的O 点，C 、D 间有一荧光屏．虚线上方区域处在垂直纸面向外的匀强磁场中，磁感应强度大小为B .虚线下方有一电压可调的加速电场，离子源发出的某一正离子由静止开始经电场加速后，从AB 的中点垂直进入磁场，离子打在边界上时会被吸收．当加速电压为U 时，离子恰能打在荧光屏的中点．不计离子的重力及电、磁场的边缘效应．求： (1)离子的比荷；(2)离子在磁场中运动的时间；(3)离子能打在荧光屏上的加速电压范围．【答案】 (1)8UB 2R ＋r2(2)πB R ＋r28U(3)U R ＋3r 24R ＋r2≤U ′≤U 3R ＋r 24R ＋r2【解析】(1)由题意知，加速电压为U 时，离子在磁场区域做匀速圆周运动的半径r 0＝R ＋r2洛伦兹力提供向心力，qvB ＝m v 2r 0在电场中加速，有qU ＝12mv 2解得：q m ＝8UB 2R ＋r2(2)离子在磁场中运动的周期为T ＝2πmqB在磁场中运动的时间t ＝T2解得：t ＝πBR ＋r 28U(3)由(1)中关系，知加速电压和离子轨迹半径之间的关系为U ′＝4U R ＋r2r ′2若离子恰好打在荧光屏上的C 点，轨道半径r C ＝R ＋3r4U C ＝U R ＋3r 24R ＋r2若离子恰好打在荧光屏上的D 点，轨道半径r D ＝3R ＋r4U D ＝U 3R ＋r 24R ＋r2即离子能打在荧光屏上的加速电压范围：U R ＋3r24R ＋r 2≤U ′≤U 3R ＋r 24R ＋r2.变式1】 (2019·福建龙岩市5月模拟)质谱仪的原理如图所示，虚线AD 上方区域处在垂直纸面向外的匀强磁场中，C 、D 间有一荧光屏．同位素离子源产生a 、b 两种电荷量相同的离子，无初速度进入加速电场，经同一电压加速后，垂直进入磁场，a 离子恰好打在荧光屏C 点，b 离子恰好打在D 点．离子重力不计．则( )A ．a 离子质量比b 的大B ．a 离子质量比b 的小C ．a 离子在磁场中的运动时间比b 的长D ．a 、b 离子在磁场中的运动时间相等 【答案】B【解析】设离子进入磁场的速度为v ，在电场中qU ＝12mv 2，在磁场中Bqv ＝m v 2r ，联立解得：r ＝mv Bq ＝1B2mUq，由题图知，b 离子在磁场中运动的轨道半径较大，a 、b 为同位素，电荷量相同，所以b 离子的质量大于a 离子的质量，所以A 错误，B 正确；在磁场中运动的时间均为半个周期，即t ＝T 2＝πmBq ，由于b 离子的质量大于a 离子的质量，故b 离子在磁场中运动的时间较长，C 、D 错误．命题热点二：回旋加速器的原理和分析1．构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒处于匀强磁场中，D 形盒的缝隙处接交流电源．2．原理：交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D 形盒缝隙，粒子被加速一次． 3．最大动能：由qv m B ＝mv m 2R 、E km ＝12mv m 2得E km ＝q 2B 2R 22m ，粒子获得的最大动能由磁感应强度B 和盒半径R 决定，与加速电压无关． 4．总时间：粒子在磁场中运动一个周期，被电场加速两次，每次增加动能qU ，加速次数n ＝E kmqU ，粒子在磁场中运动的总时间t ＝n 2T ＝E km 2qU ·2πm qB ＝πBR 22U.例2 (多选)(2019·山东烟台市第一学期期末)如图所示是回旋加速器的示意图，其核心部分是两个D 形金属盒，分别与高频交流电源连接，两个D 形金属盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D 形金属盒处于垂直于盒底的匀强磁场中，下列说法中正确的是( )A ．加速电压越大，粒子最终射出时获得的动能就越大B ．粒子射出时的最大动能与加速电压无关，与D 形金属盒的半径和磁感应强度有关C ．若增大加速电压，粒子在金属盒间的加速次数将减少，在回旋加速器中运动的时间将减小D ．粒子第5次被加速前、后的轨道半径之比为5∶ 6 【答案】BC【解析】粒子在磁场中做圆周运动，由牛顿第二定律得：qv m B ＝m v m 2R ，解得：v m ＝qBRm ，则粒子获得的最大动能为：E km ＝12mv m 2＝q 2B 2R 22m ，知粒子获得的最大动能与加速电压无关，与D 形金属盒的半径R 和磁感应强度B 有关，故A 错误，B 正确；对粒子，由动能定理得：nqU ＝q 2B 2R 22m ，加速次数：n ＝qB 2R 22mU ，增大加速电压U ，粒子在金属盒间的加速次数将减少，粒子在回旋加速器中运动的时间：t ＝n 2T ＝n πmqB 将减小，故C正确；对粒子，由动能定理得：nqU ＝12mv n 2，解得v n ＝2nqUm，粒子在磁场中做圆周运动，由牛顿第二定律得：qv n B ＝m v n 2r n ，解得：r n ＝1B 2nmU q ，则粒子第5次被加速前、后的轨道半径之比为：r 4r 5＝45，故D 错误．变式2 (多选)(2019·福建龙岩市3月质量检查)回旋加速器是加速带电粒子的装置，如图所示．其核心部件是分别与高频交流电源两极相连接的两个D 形金属盒(D 1、D 2)，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，D 形盒的半径为R .质量为m 、电荷量为q 的质子从D 1半盒的质子源(A 点)由静止释放，加速到最大动能E km 后经粒子出口处射出．若忽略质子在电场中的加速时间，且不考虑相对论效应，则下列说法正确的是( )A ．质子加速后的最大动能E km 与交变电压U 大小无关B ．质子在加速器中的运行时间与交变电压U 大小无关C ．回旋加速器所加交变电压的周期为πR2mE kmD ．D 2盒内质子的轨道半径由小到大之比为1∶3∶5∶… 【答案】ACD【解析】质子在回旋加速器中做圆周运动，洛伦兹力提供向心力，有qvB ＝m v 2r ，则v ＝qBrm ，当r ＝R 时，质子有最大动能：E km ＝12mv m 2＝q 2B 2R 22m ，知质子加速后的最大动能E km 与交变电压U 大小无关，故A 正确；质子离开回旋加速器时的动能是一定的，与加速电压无关，由T ＝2πmqB 可知相邻两次经过电场加速的时间间隔不变，获得的动能为qU ，故电压越大，加速的次数n 越少，在加速器中的运行时间越短，故B 错误；回旋加速器所加交变电压的周期与质子在D 形盒中运动的周期相同，由T ＝2πm qB ，R ＝mv m qB ，E km ＝12mv m 2知，T＝πR2mE km，故C 正确；质子每经过1次加速电场动能增大qU ，知D 2盒内质子的动能由小到大依次为qU 、3qU 、5qU …，又r ＝mv qB ＝2mE kqB ，则半径由小到大之比为1∶3∶5∶…，故D 正确.命题热点四：电场与磁场叠加的应用实例共同特点：当带电粒子(不计重力)在复合场中做匀速直线运动时，qvB ＝qE .1．速度选择器(1)平行板中电场强度E 和磁感应强度B 互相垂直．如图所示(2)带电粒子能够沿直线匀速通过速度选择器的条件是qvB ＝qE ，即v ＝EB .(3)速度选择器只能选择粒子的速度，不能选择粒子的电性、电荷量、质量． (4)速度选择器具有单向性．例3 如图所示是一速度选择器，当粒子速度满足v 0＝EB 时，粒子沿图中虚线水平射出；若某一粒子以速度v 射入该速度选择器后，运动轨迹为图中实线，则关于该粒子的说法正确的是( )A ．粒子射入的速度一定是v >EBB ．粒子射入的速度可能是v <EBC ．粒子射出时的速度一定大于射入速度D ．粒子射出时的速度一定小于射入速度 【答案】B 2．磁流体发电机(1)原理：如图所示，等离子体喷入磁场，正、负离子在洛伦兹力的作用下发生偏转而聚集在B 、A 板上，产生电势差，它可以把离子的动能通过磁场转化为电能．(2)电源正、负极判断：根据左手定则可判断出图中的B 是发电机的正极．(3)电源电动势U ：设A 、B 平行金属板的面积为S ，两极板间的距离为l ，磁场磁感应强度为B ，等离子体的电阻率为ρ，喷入气体的速度为v ，板外电阻为R .当正、负离子所受电场力和洛伦兹力平衡时，两极板间达到的最大电势差为U (即电源电动势)，则q Ul ＝qvB ，即U ＝Blv .(4)电源内阻：r ＝ρlS .(5)回路电流：I ＝Ur ＋R.例4 (2019·福建三明市期末质量检测)磁流体发电机的原理如图所示．将一束等离子体连续以速度v 垂直于磁场方向喷入磁感应强度大小为B 的匀强磁场中，可在相距为d 、面积为S 的两平行金属板间产生电压．现把上、下板和电阻R 连接，上、下板等效为直流电源的两极．等离子体稳定时在两极板间均匀分布，电阻率为ρ.忽略边缘效应及离子的重力，下列说法正确的是( )A ．上板为正极，a 、b 两端电压U ＝BdvB ．上板为负极，a 、b 两端电压U ＝Bd 2vρS RS ＋ρdC ．上板为正极，a 、b 两端电压U ＝BdvRSRS ＋ρdD ．上板为负极，a 、b 两端电压U ＝BdvRSRd ＋ρS【答案】C【解析】根据左手定则可知，等离子体射入两极板之间时，正离子偏向a 板，负离子偏向b 板，即上板为正极；稳定时满足U ′d q ＝Bqv ，解得U ′＝Bdv ；根据电阻定律可知两极板间的电阻为r ＝ρdS ，根据闭合电路欧姆定律：I ＝U ′R ＋r ，a 、b 两端电压U ＝IR ，联立解得U ＝BdvRSRS ＋ρd ，故选C.3．电磁流量计。

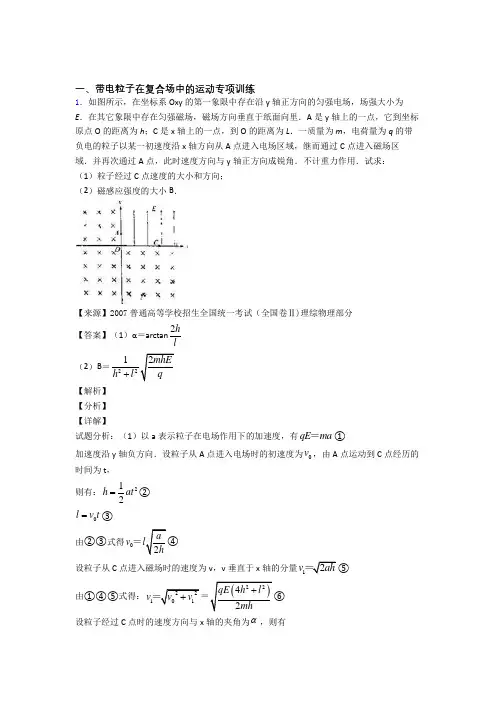

一、带电粒子在复合场中的运动专项训练1．如图所示，在坐标系Oxy 的第一象限中存在沿y 轴正方向的匀强电场，场强大小为E ．在其它象限中存在匀强磁场，磁场方向垂直于纸面向里．A 是y 轴上的一点，它到坐标原点O 的距离为h ；C 是x 轴上的一点，到O 的距离为L ．一质量为m ，电荷量为q 的带负电的粒子以某一初速度沿x 轴方向从A 点进入电场区域，继而通过C 点进入磁场区域．并再次通过A 点，此时速度方向与y 轴正方向成锐角．不计重力作用．试求： （1）粒子经过C 点速度的大小和方向； （2）磁感应强度的大小B ．【来源】2007普通高等学校招生全国统一考试（全国卷Ⅱ)理综物理部分 【答案】（1）α＝arctan2h l（2）B 2212mhEh l q+【解析】 【分析】 【详解】试题分析：（1）以a 表示粒子在电场作用下的加速度，有qE ma ＝①加速度沿y 轴负方向．设粒子从A 点进入电场时的初速度为0v ，由A 点运动到C 点经历的时间为t ， 则有：212h at =② 0l v t =③由②③式得02a v h＝ 设粒子从C 点进入磁场时的速度为v ，v 垂直于x 轴的分量12v ah ＝⑤ 由①④⑤式得：22101v v v +＝()2242qE h l mh+⑥设粒子经过C 点时的速度方向与x 轴的夹角为α，则有1v tan v α＝⑦ 由④⑤⑦式得2h arctanlα＝⑧（2）粒子从C 点进入磁场后在磁场中作速率为v 的圆周运动．若圆周的半径为R ，则有qvB ＝m 2v R⑨设圆心为P ，则PC 必与过C 点的速度垂直，且有PC uuu r ＝PA Ru u u r ＝．用β表示PA u u u r与y 轴的夹角，由几何关系得：Rcos Rcos h βα=+⑩Rsin l Rsin βα=－解得222242h l R h l hl++＝由⑥⑨式得：B 2212mhEh l q+2．如图，ABD 为竖直平面内的光滑绝缘轨道，其中AB 段是水平的，BD 段为半径R =0.25m 的半圆,两段轨道相切于B 点，整个轨道处在竖直向下的匀强电场中，场强大小E =5.0×103V/m 。

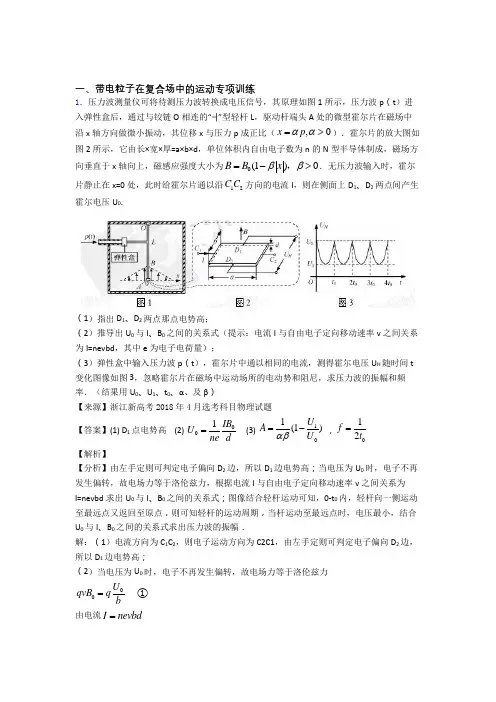

一、带电粒子在复合场中的运动专项训练1．压力波测量仪可将待测压力波转换成电压信号，其原理如图1所示，压力波p （t ）进入弹性盒后，通过与铰链O 相连的“”型轻杆L ，驱动杆端头A 处的微型霍尔片在磁场中沿x 轴方向做微小振动，其位移x 与压力p 成正比（,0x p αα=>）．霍尔片的放大图如图2所示，它由长×宽×厚=a×b×d ，单位体积内自由电子数为n 的N 型半导体制成，磁场方向垂直于x 轴向上，磁感应强度大小为0(1)0B B x ββ=->，．无压力波输入时，霍尔片静止在x=0处，此时给霍尔片通以沿12C C 方向的电流I ，则在侧面上D 1、D 2两点间产生霍尔电压U 0.（1）指出D 1、D 2两点那点电势高；（2）推导出U 0与I 、B 0之间的关系式（提示：电流I 与自由电子定向移动速率v 之间关系为I=nevbd ，其中e 为电子电荷量）；（3）弹性盒中输入压力波p （t ），霍尔片中通以相同的电流，测得霍尔电压U H 随时间t 变化图像如图3，忽略霍尔片在磁场中运动场所的电动势和阻尼，求压力波的振幅和频率．（结果用U 0、U 1、t 0、α、及β）【来源】浙江新高考2018年4月选考科目物理试题【答案】(1) D 1点电势高 (2) 001IB U ne d= (3) 101(1)U A U αβ=- ，012f t =【解析】【分析】由左手定则可判定电子偏向D 2边，所以D 1边电势高；当电压为U 0时，电子不再发生偏转，故电场力等于洛伦兹力，根据电流I 与自由电子定向移动速率v 之间关系为I=nevbd 求出U 0与I 、B 0之间的关系式；图像结合轻杆运动可知，0-t 0内，轻杆向一侧运动至最远点又返回至原点，则可知轻杆的运动周期，当杆运动至最远点时，电压最小，结合U 0与I 、B 0之间的关系式求出压力波的振幅．解：（1）电流方向为C 1C 2，则电子运动方向为C2C1，由左手定则可判定电子偏向D 2边，所以D 1边电势高；（2）当电压为U 0时，电子不再发生偏转，故电场力等于洛伦兹力0U qvB qb= ① 由电流I nevbd =得：Iv nebd=② 将②带入①得00IB U ned=（3）图像结合轻杆运动可知，0-t 0内，轻杆向一侧运动至最远点又返回至原点，则轻杆的运动周期为T=2t 0 所以，频率为: 012f t =当杆运动至最远点时，电压最小，即取U 1，此时0(1)B B x β=- 取x 正向最远处为振幅A ，有：01(1?)IB U A nedβ=- 所以：00011(1)1IB U ned IB A U Aned ββ==-- 解得：01U U A U β-=根据压力与唯一关系x p α=可得xp α=因此压力最大振幅为：01m U U p U αβ-=2．小明受回旋加速器的启发，设计了如图1所示的“回旋变速装置”．两相距为d 的平行金属栅极板M 、N ，板M 位于x 轴上，板N 在它的正下方．两板间加上如图2所示的幅值为U 0的交变电压，周期02mT qBπ=．板M 上方和板N 下方有磁感应强度大小均为B 、方向相反的匀强磁场．粒子探测器位于y 轴处，仅能探测到垂直射入的带电粒子．有一沿x 轴可移动、粒子出射初动能可调节的粒子发射源，沿y 轴正方向射出质量为m 、电荷量为q （q ＞0）的粒子．t =0时刻，发射源在（x ，0）位置发射一带电粒子．忽略粒子的重力和其它阻力，粒子在电场中运动的时间不计．（1）若粒子只经磁场偏转并在y =y 0处被探测到，求发射源的位置和粒子的初动能； （2）若粒子两次进出电场区域后被探测到，求粒子发射源的位置x 与被探测到的位置y 之间的关系【来源】【省级联考】浙江省2019届高三上学期11月选考科目考试物理试题【答案】（1）00x y = ，()202qBy m（2）见解析【解析】 【详解】（1）发射源的位置00x y =， 粒子的初动能：()2002k qBy Em=；（2）分下面三种情况讨论： （i ）如图1，002k E qU >由02101mv mv mvy R R Bq Bq Bq===、、， 和221001122mv mv qU =-，222101122mv mv qU =-， 及()012x y R R =++， 得()()22002224x y yqB mqU yqB mqU qBqB=++++；（ii ）如图2，0002k qU E qU <<由020mv mv y d R Bq Bq--==、， 和220201122mv mv qU =+， 及()032x y d R =--+，得()222023)2x y d y d q B mqU qB=-+++（（iii ）如图3，00k E qU <由020mv mv y d R Bq Bq--==、， 和220201122mv mv qU =-， 及()04x y d R =--+， 得()222042x y d y d q B mqU qB=--++-；3．如图1所示，宽度为d 的竖直狭长区域内（边界为12L L 、），存在垂直纸面向里的匀强磁场和竖直方向上的周期性变化的电场（如图2所示），电场强度的大小为0E ，0E ＞表示电场方向竖直向上。

2022年高考物理【热点·重点·难点】专练（全国通用）重难点08 带电粒子在复合场中的运动【知识梳理】考点带电粒子在组合场中的运动1．带电粒子在组合场中的运动是力电综合的重点和高考热点．这类问题的特点是电场、磁场或重力场依次出现，包含空间上先后出现和时间上先后出现，磁场或电场与无场区交替出现相组合的场等．其运动形式包含匀速直线运动、匀变速直线运动、类平抛运动、圆周运动等，涉及牛顿运动定律、功能关系等知识的应用．复习指导：1.理解掌握带电粒子的电偏转和磁偏转的条件、运动性质，会应用牛顿运动定律进行分析研究，掌握研究带电粒子的电偏转和磁偏转的方法，能够熟练处理类平抛运动和圆周运动．2．学会按照时间先后或空间先后顺序对运动进行分析，分析运动速度的承前启后关联、空间位置的距离关系、运动时间的分配组合等信息将各个运动联系起来．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键【重点归纳】1、求解带电粒子在组合复合场中运动问题的分析方法（1）正确受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．（2）确定带电粒子的运动状态，注意运动情况和受力情况的结合．（3）对于粒子连续通过几个不同区域、不同种类的场时，要分阶段进行处理．（4）画出粒子运动轨迹，灵活选择不同的运动规律．2、带电粒子在复合场中运动的应用实例（1）质谱仪（2）回旋加速器（3）速度选择器（4）磁流体发电机（5）电磁流量计工作原理【限时检测】（建议用时：30分钟）一、单选题1．如图所示，两个平行金属板水平放置，要使一个电荷量为-q、质量为m的微粒，以速度v沿两板中心轴线S1S2向右运动，可在两板间施加匀强电场或匀强磁场。

设电场强度为E，磁感应强度为B，不计空气阻力，已知重力加速度为g。

下列选项可行的是（）A．只施加垂直向里的磁场，且满足mg Bqv =B．同时施加竖直向下的电场和垂直纸面向里的磁场，且满足mg Bv Eq=+C．同时施加竖直向下的电场和水平向右的磁场，且满足mgq E=D．同时施加竖直向上的电场和垂直纸面向外的磁场，且满足mg E Bvq =+【答案】 C【解析】A．只施加垂直向里的磁场，根据左手定则，洛伦兹力竖直向下，无法跟重力平衡。

专题二：带电粒子在复合场中的运动(1)姓名______________1．如图所示，在x轴上方有匀强电场，场强为E；在x轴下方有匀强磁场，磁感应强度为B，方向如图，在x轴上有一点M，离O点距离为L．现有一带电量为十q的粒子，使其从静止开始释放后能经过M点．如果把此粒子放在y轴上，其坐标应满足什么关系？（重力忽略不计）2．如图所示，在宽l的范围内有方向如图的匀强电场，场强为E，一带电粒子以速度v垂直于电场方向、也垂直于场区边界射入电场，不计重力，射出场区时，粒子速度方向偏转了θ角，去掉电场，改换成方向垂直纸面向外的匀强磁场，此粒子若原样射入磁场，它从场区的另一侧射出时，也偏转了θ角，求此磁场的磁感强度B．3．如图所示，在直角坐标系的第Ⅱ象限和第Ⅳ象限中的直角三角形区域内，分布着磁感应强度均为B＝5.0×10－3T的匀强磁场，方向分别垂直纸面向外和向里．质量为m＝6.64×10－27㎏、电荷量为q＝＋3.2×10－19C的α粒子（不计α粒子重力），由静止开始经加速电压为U＝1205V的电场（图中未画出）加速后，从坐标点M（－4，2）处平行于x轴向右运动，并先后通过两个匀强磁场区域．(1)请你求出α粒子在磁场中的运动半径；(2)你在图中画出α粒子从直线x＝－4到直线x＝4之间的运动轨迹，并在图中标明轨迹与直线x＝4交点的坐标；(3)求出α粒子在两个磁场区域偏转所用的总时间．专题二：带电粒子在复合场中的运动(4)姓名______________1．如图所示，竖直平面xOy 内存在水平向右的匀强电场，场强大小E=10N／c ，在y ≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5T 一带电量0.2C q =+、质量0.4kg m =的小球由长0.4m l =的细线悬挂于P 点小球可视为质点，现将小球拉至水平位置A 无初速释放，小球运动到悬点P 正下方的坐标原点O 时，悬线突然断裂，此后小球又恰好能通过O 点正下方的N 点.(g=10m ／s 2)，求： (1)小球运动到O 点时的速度大小；(2)悬线断裂前瞬间拉力的大小； (3)ON 间的距离2．两块平行金属板MN 、PQ 水平放置，两板间距为d 、板长为l ，在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场，三角形底边BC 与PQ 在同一水平线上，顶点A 与MN 在同一水平线上，如图所示．一个质量为m 、电量为+q 的粒子沿两板中心线以初速度v 0水平射入，若在两板间加某一恒定电压，粒子离开电场后垂直AB 边从D 点进入磁场，BD=41AB ，并垂直AC 边射出(不计粒子的重力)．求： (1)两极板间电压；(2)三角形区域内磁感应强度； (3)若两板间不加电压，三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB 边射出，试求所加磁场的磁感应强度最小值．专题二：带电粒子在复合场中的运动——参考答案（1）1、解析：由于此带电粒子是从静止开始释放的，要能经过M点，其起始位置只能在匀强电场区域．物理过程是：静止电荷位于匀强电场区域的y轴上，受电场力作用而加速，以速度v进入磁场，在磁场中受洛仑兹力作用作匀速圆周运动，向x轴偏转．回转半周期过x轴重新进入电场，在电场中经减速、加速后仍以原速率从距O点2R处再次超过x轴，在磁场回转半周后又从距O点4R处飞越x轴如图所示（图中电场与磁场均未画出）故有L＝2R，L＝2×2R，L＝3×2R即 R＝L／2n，（n=1、2、3……）……………①设粒子静止于y轴正半轴上，和原点距离为h，由能量守恒得mv2／2=qEh……②对粒子在磁场中只受洛仑兹力作用而作匀速圆周运动有：R＝mv／qB………③解①②③式得：h＝B2qL2／8n2mE （n＝l、2、3……）2、解析：粒子在电场中运行的时间t＝ l／v；加速度 a＝qE／m；它作类平抛的运动．有tgθ=at/v=qEl/mv2………①粒子在磁场中作匀速圆周运动由牛顿第二定律得：qvB=mv2/r，所以r=mv/qB 又：sinθ=l/r=lqB/mv………②由①②两式得：B=Ecosθ/v 3、解析：(1)粒子在电场中被加速，由动能定理得221mvqU=α粒子在磁场中偏转，则牛顿第二定律得rvmqvB2=联立解得2102.312051064.62005.01211927=⨯⨯⨯⨯==--qmUBr（m）(2)由几何关系可得，α粒子恰好垂直穿过分界线，故正确图象为(3)带电粒子在磁场中的运动周期qBmvrTππ22==α粒子在两个磁场中分别偏转的弧度为4π，在磁场中的运动总时间631927105.6105102.321064.614.3241----⨯=⨯⨯⨯⨯⨯⨯===qBmTtπ（s）OM2－22－4 4 x/my/m－2vBB （4，2-）（4） 1、解：（1）小球从A 运到O 的过程中，根据动能定理：212mv mgl qEl =- ① 则得小球在O 点速度为：2/s v m == ② （2）小球运到O 点绳子断裂前瞬间，对小球应用牛顿第二定律：2v F T mg f m l=-==向洛 ③f Bvq =洛 ④由③、④得：28.2mv T mg Bvq N l=++= ⑤ （3）绳断后，小球水平方向加速度25/s x F Eq a m m===电 ⑥ 小球从O 点运动至N 点所用时间0.8t s aυ∆== ⑦ON 间距离21 3.2m 2h gt == ⑧2、 解：⑴垂直AB 边进入磁场，由几何知识得：粒子离开电场时偏转角为30°∵0.v lmd qu v y =0v v tg y=θ ∴qlmdv u 332= 由几何关系得：030cos dl AB =在磁场中运动半径d l r AB 23431==∴ 121r mv qv B = ︒=30cos 0v v∴qdmv B 3401= 方向垂直纸面向里⑶当粒子刚好与BC 边相切时，磁感应强度最小，由几何知识知粒子的运动半径r 2为：42d r = ………（ 2分 ） 2202r mv qv B = ∴qd mv B 024=即：磁感应强度的最小值为qdmv 0422（12分）如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。

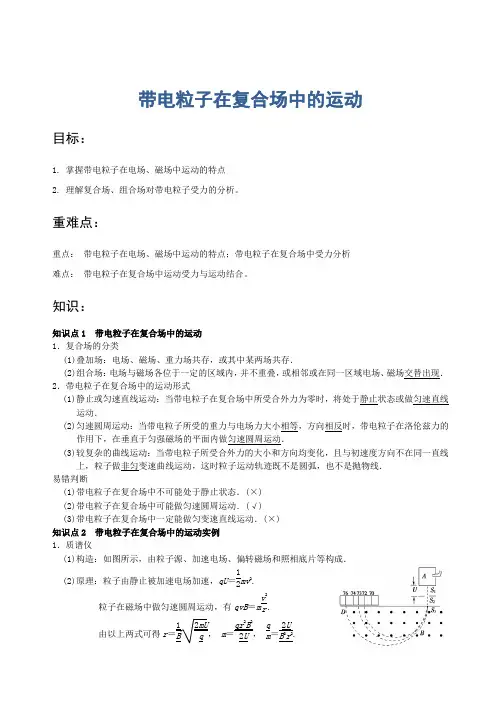

带电粒子在复合场中的运动目标：1. 掌握带电粒子在电场、磁场中运动的特点2. 理解复合场、组合场对带电粒子受力的分析。

重难点：重点： 带电粒子在电场、磁场中运动的特点；带电粒子在复合场中受力分析 难点： 带电粒子在复合场中运动受力与运动结合。

知识：知识点1 带电粒子在复合场中的运动 1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存． (2)组合场：电场与磁场各位于一定的区域内，并不重叠，或相邻或在同一区域电场、磁场交替出现． 2．带电粒子在复合场中的运动形式(1)静止或匀速直线运动：当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．(2)匀速圆周运动：当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．(3)较复杂的曲线运动：当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线． 易错判断(1)带电粒子在复合场中不可能处于静止状态．(×) (2)带电粒子在复合场中可能做匀速圆周运动．(√) (3)带电粒子在复合场中一定能做匀变速直线运动．(×) 知识点2 带电粒子在复合场中的运动实例 1．质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止被加速电场加速，qU ＝12mv 2.粒子在磁场中做匀速圆周运动，有qvB ＝m v 2r .由以上两式可得r ＝1B2mUq ， m ＝qr 2B 22U ， q m ＝2UB 2r 2.2．回旋加速器(1)构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒的缝隙处接交流电源，D 形盒处于匀强磁场中．(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子经电场加速，经磁场回旋，由qvB ＝mv 2r ，得E km ＝q 2B 2r 22m ，可见粒子获得的最大动能由磁感应强度B 和D 形盒半径r 决定，与加速电压无关．3．速度选择器(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器(如图所示)．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB ，即v ＝E/B. 4．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能． (2)根据左手定则，图中的B 是发电机正极． (3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝qU/L ＝qvB 得两极板间能达到的最大电势差U ＝BLv . 易错判断(1)电荷在速度选择器中做匀速直线运动的速度与电荷的电性有关．(×) (2)不同比荷的粒子在质谱仪磁场中做匀速圆周运动的半径不同．(√)(3)粒子在回旋加速器中做圆周运动的半径、周期都随粒子速度的增大而增大．(×)题型分类：题型一 带电粒子在组合场中的运动题型分析：1．带电粒子在匀强电场、匀强磁场中可能的运动性质在电场强度为E 的匀强电场中 在磁感应强度为B 的匀强磁场中 初速度为零 做初速度为零的匀加速直线运动 保持静止 初速度垂直场线 做匀变速曲线运动(类平抛运动) 做匀速圆周运动 初速度平行场线 做匀变速直线运动 做匀速直线运动特点 受恒力作用，做匀变速运动洛伦兹力不做功，动能不变2.“电偏转”和“磁偏转”的比较垂直进入匀强磁场(磁偏转)垂直进入匀强电场(电偏转)情景图受力F B ＝qv 0B ，大小不变，方向总指向圆心，方向变化，F B 为变力F E ＝qE ，F E 大小、方向不变，为恒力 运动规律匀速圆周运动r ＝mv 0Bq ，T ＝2πmBq类平抛运动v x ＝v 0，v y ＝Eqm t x ＝v 0t ，y ＝Eq2m t 2运动时间 t ＝θ2πT ＝θmBqt ＝Lv 0，具有等时性动能不变变化3.常见模型(1)从电场进入磁场(2)从磁场进入电场考向1 先电场后磁场【例1】．(2018·哈尔滨模拟)如图所示，将某正粒子放射源置于原点O ，其向各个方向射出的粒子速度大小均为v 0，质量均为m 、电荷量均为q ；在0≤y ≤d 的一、二象限范围内分布着一个匀强电场，方向与y 轴正向相同，在d <y ≤2d 的一、二象限范围内分布着一个匀强磁场，方向垂直于xOy 平面向里．粒子第一次离开电场上边缘y ＝d 时，能够到达的位置x 轴坐标范围为－1.5d ≤x ≤1.5d, 而且最终恰好没有粒子从y ＝2d 的边界离开磁场．已知sin 37°＝0.6，cos 37°＝0.8，不计粒子重力以及粒子间的相互作用，求： (1)电场强度E ； (2)磁感应强度B ；(3)粒子在磁场中运动的最长时间．(只考虑粒子第一次在磁场中的运动时间) [解析](1)沿x 轴正方向发射的粒子有：由类平抛运动基本规律得1.5d ＝v 0t, d ＝12at 2a ＝qE m ，联立可得：E ＝8mv 209qd .(2)沿x 轴正方向发射的粒子射入磁场时有：d ＝v y 2t,联立可得：v y ＝43v 0，电场中：加速直线运动⇓磁场中：匀速圆周运动 电场中：类平抛运动⇓磁场中：匀速圆周运动磁场中：匀速圆周运动 ⇓v 与E 同向或反向 电场中：匀变速直线运动磁场中：匀速圆周运动⇓v 与E 垂直 电场中：类平抛运动v ＝v 2x＋v 2y＝53v 0 方向与水平成53°，斜向右上方，据题意知该粒子轨迹恰与上边缘相切，则其余粒子均达不到y ＝2d 边界，由几何关系可知：d ＝R ＋35R根据牛顿第二定律得：Bqv ＝m v 2R 联立可得：B ＝8mv 03qd .(3)粒子运动的最长时间对应最大的圆心角，经过(1.5d ，d)恰与上边界相切的粒子轨迹对应的圆心角最大，由几何关系可知圆心角为：θ＝254°粒子运动周期为：T ＝2πR v ＝3πd4v 0则时间为：t ＝θ360°T ＝127πd240v 0.考向2 先磁场后电场 【例2】．(2018·潍坊模拟)在如图所示的坐标系中，第一和第二象限(包括y 轴的正半轴)内存在磁感应强度大小为B 、方向垂直xOy 平面向里的匀强磁场；第三和第四象限内存在平行于y 轴正方向、大小未知的匀强电场．p 点为y 轴正半轴上的一点，坐标为(0，l )；n 点为y 轴负半轴上的一点，坐标未知．现有一带正电的粒子由p 点沿y 轴正方向以一定的速度射入匀强磁场，该粒子经磁场偏转后以与x 轴正半轴成45°角的方向进入匀强电场，在电场中运动一段时间后，该粒子恰好垂直于y 轴经过n 点．粒子的重力忽略不计．求： (1)粒子在p 点的速度大小；(2)第三和第四象限内的电场强度的大小；(3)带电粒子从由p 点进入磁场到第三次通过x 轴的总时间.[解析] 粒子在复合场中的运动轨迹如图所示(1)由几何关系可知rsin 45°＝l 解得r ＝2l 又因为qv 0B ＝m v 20r ，可解得v 0＝2Bql m .(2)粒子进入电场在第三象限内的运动可视为平抛运动的逆过程，设粒子射入电场坐标为(－x 1,0)，从粒子射入电场到粒子经过n 点的时间为t 2，由几何关系知x 1＝(2＋1)l ，在n 点有v 2＝22v 1＝22v 0由类平抛运动规律有(2＋1)l ＝22v 0t 2;22v 0＝at 2＝Eqm t 2 联立以上方程解得t 2＝2＋1m qB ，E ＝2－1qlB 2m. (3)粒子在磁场中的运动周期为T ＝2πmqB粒子第一次在磁场中运动的时间为t 1＝58T ＝5πm4qB 粒子在电场中运动的时间为2t 2＝22＋1mqB粒子第二次在磁场中运动的时间为t 3＝34T ＝3πm2qB故粒子从开始到第三次通过x 轴所用时间为t ＝t 1＋2t 2＋t 3＝(11π4＋22＋2)mqB .[反思总结] 规律运用及思路①带电粒子经过电场区域时利用动能定理或类平抛的知识分析； ②带电粒子经过磁场区域时利用圆周运动规律结合几何关系来处理； ③注意带电粒子从一种场进入另一种场时的衔接速度．【巩固】如图所示，在第Ⅱ象限内有水平向右的匀强电场，电场强度为E ，在第Ⅰ、Ⅳ象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以垂直于x 轴的初速度v 0从x 轴上的P 点进入匀强电场中，并且恰好与y 轴的正方向成45°角进入磁场，又恰好垂直于x 轴进入第Ⅳ象限的磁场．已知OP 之间的距离为d ，则带电粒子在磁场中第二次经过x 轴时，在电场和磁场中运动的总时间为( ) A.7πd 2v 0B.dv 0(2＋5π) C.d v 0⎝ ⎛⎭⎪⎫2＋3π2D.d v 0⎝ ⎛⎭⎪⎫2＋7π2D [带电粒子的运动轨迹如图所示．由题意知，带电粒子到达y 轴时的速度v ＝2v 0，这一过程的时间t 1＝d v 02＝2dv 0.又由题意知，带电粒子在磁场中的偏转轨道半径r ＝22d.故知带电粒子在第Ⅰ象限中的运动时间为：t 2＝38×2πr v ＝32πd 2v ＝3πd2v 0带电粒子在第Ⅳ象限中运动的时间为：t 3＝12×2πr v ＝22πd v ＝2πd v 0故t 总＝d v 0⎝ ⎛⎭⎪⎫2＋7π2.故D 正确．] 题型二 带电粒子在叠加场中的运动考向1 电场、磁场叠加【例3】(多选)(2018·临川模拟)向下的匀强电场和水平方向的匀强磁场正交的区域里， 一带电粒子从a 点由静止开始沿曲线abc 运动到c 点时速度变为零， b 点是运动中能够到达的最高点， 如图所示，若不计重力，下列说法中正确的是( ) A ．粒子肯定带负电， 磁场方向垂直于纸面向里 B ．a 、c 点处于同一水平线上 C ．粒子通过b 点时速率最大D. 粒子达到c 点后将沿原路径返回到a 点ABC [粒子开始受到电场力作用而向上运动，受到向右的洛伦兹力作用，则知电场力方向向上，故粒子带负电；根据左手定则判断磁场方向垂直于纸面向里，故A 正确．将粒子在c 点的状态与a 点进行比较，c 点的速率为零，动能为零，根据能量守恒可知，粒子在c 与a 两点的电势能相等，电势相等，则a 、c 两点应在同一条水平线上；由于在a 、c 两点粒子的状态(速度为零，电势能相等)相同，粒子将在c 点右侧重现前面的曲线运动，因此，粒子是不可能沿原曲线返回a 点的，故B 正确，D 错误．根据动能定理得，粒子从a 运动到b 点的过程电场力做功最大，则b 点速度最大，故C 正确．考向2 电场、磁场、重力场的叠加【例4】(2017·全国Ⅰ卷)如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c .已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动．下列选项正确的是( ) A ．m a >m b >m c B ．m b >m a >m c C ．m c >m a >m b D ．m c >m b >m aB [设三个微粒的电荷量均为q ，a 在纸面内做匀速圆周运动，说明洛伦兹力提供向心力，重力与电场力平衡，即 m a g ＝qE ①b 在纸面内向右做匀速直线运动，三力平衡，则m b g ＝qE ＋qvB ②c 在纸面内向左做匀速直线运动，三力平衡，则m c g ＋qvB ＝qE ③ 比较①②③式得：m b >m a >m c ，选项B 正确．]考向3 复合场中的动量、能量综合问题【例5】(2018·南昌模拟)如图所示，带负电的金属小球A 质量为m A ＝0.2 kg ，电量为q ＝0.1 C ，小球B 是绝缘体不带电，质量为m B ＝2 kg ，静止在水平放置的绝缘桌子边缘，桌面离地面的高h ＝0.05 m ，桌子置于电、磁场同时存在的空间中，匀强磁场的磁感应强度B ＝2.5 T ，方向沿水平方向且垂直纸面向里，匀强电场电场强度E ＝10 N/C ，方向沿水平方向向左且与磁场方向垂直，小球A 与桌面间的动摩擦因数为μ＝0.4，A 以某一速度沿桌面做匀速直线运动，并与B 球发生正碰，设碰撞时间极短，B 碰后落地的水平位移为0.03 m ，g 取10 m/s 2，求： (1)碰前A 球的速度？ (2)碰后A 球的速度？(3)若碰后电场方向反向(桌面足够长)，小球A 在碰撞结束后，到刚离开桌面运动的整个过程中，合力对A 球所做的功.[答案](1)2 m/s (2)1 m/s ，方向与原速度方向相反 (3)6.3 J 【例5-2】 (1)上题中，A 与B 的碰撞是弹性碰撞吗？为什么？(2)在第(3)问中，根据现有知识和条件，能否求出电场力对A 球做的功？提示：A 、B 碰前，只有A 有动能E kA ＝12m A v 2A1＝12×0.2×22 J ＝0.4 JA 、B 碰后，E kA ′＝12m A v 2A2＝12×0.2×12 J ＝0.1 JE kB ＝12m B v 2B ＝12×2×0.32＝0.09 J 因E kA ＞E kA ′＋E kB故A 、B 间的碰撞不是弹性碰撞．提示：不能．因无法求出A 球的位移．【巩固1】(多选)(2017·济南模拟)如图所示，在正交坐标系O ­xyz 中，分布着电场和磁场(图中未画出)．在Oyz 平面的左方空间内存在沿y 轴负方向、磁感应强度大小为B 的匀强磁场；在Oyz 平面右方、Oxz 平面上方的空间内分布着沿z 轴负方向、磁感应强度大小也为B 的匀强磁场；在Oyz 平面右方、Oxz 平面下方分布着沿y 轴正方向的匀强电场，电场强度大小为aqB 24m .在t ＝0时刻，一个质量为m 、电荷量为＋q 的微粒从P 点静止释放，已知P 点的坐标为(5a ，－2a,0)，不计微粒的重力．则( )A ．微粒第一次到达x 轴的速度大小为aqb mB ．微粒第一次到达x 轴的时刻为4mqBC ．微粒第一次到达y 轴的位置为y ＝2aD ．微粒第一次到达y 轴的时刻为⎝ ⎛⎭⎪⎫40＋5π2mqBBD [微粒从P 点由静止释放至第一次到达y 轴的运动轨迹如图所示．释放后，微粒在电场中做匀加速直线运动，由E ＝aqB 24m ，根据动能定理有Eq ·2a ＝12mv 2，解得微粒第一次到达x 轴的速度v ＝aqB m ，又Eq m t 1＝v ，解得微粒第一次到达x 轴的时刻t 1＝4mqB ，故选项A 错误，B 正确；微粒进入磁场后开始做匀速圆周运动，假设运动的轨道半径为R ，则有qvB ＝m v 2R ，可得：R ＝a ，所以微粒到达y 轴的位置为y ＝a ，选项C 错误；微粒在磁场中运动的周期T ＝2πR v ＝2πm qB ，则运动到达y 轴的时刻：t 2＝5t 1＋54T ，代入得：t 2＝⎝ ⎛⎭⎪⎫40＋5π2m qB ，选项D 正确．]【巩固2】 (多选)(2018·兰州模拟)如图所示，空间中存在一水平方向的匀强电场和一水平方向的匀强磁场，磁感应强度大小为B ，电场强度大小为E ＝3mgq ，且电场方向和磁场方向相互垂直，在正交的电磁场空间中有一足够长的固定粗糙绝缘杆，与电场正方向成60°夹角且处于竖直平面内，一质量为m ，带电量为q (q >0)的小球套在绝缘杆上，若小球沿杆向下的初速度为v 0时，小球恰好做匀速直线运动，已知重力加速度大小为g ，小球电荷量保持不变，则以下说法正确的是( )A ．小球的初速度v 0＝mg2qBB ．若小球沿杆向下的初速度v ＝mgqB ，小球将沿杆做加速度不断增大的减速运动，最后停止C ．若小球沿杆向下的初速度v ＝3mgqB ，小球将沿杆做加速度不断减小的减速运动，最后停止D. 若小球沿杆向下的初速度v ＝4mgqB ，则从开始运动到稳定过程中，小球克服摩擦力做功为6m 3g 2q 2B 2BD题型三 带电粒子在复合场中运动的常见实例考向1 回旋加速器的工作原理【例6】(多选)(2018·成都模拟)粒子回旋加速器的工作原理如图所示，置于真空中的D 形金属盒的半径为R ，两金属盒间的狭缝很小，磁感应强度为B 的匀强磁场与金属盒盒面垂直，高频率交流电的频率为f ，加速器的电压为U ，若中心粒子源处产生的质子质量为m ，电荷量为＋e ，在加速器中被加速．不考虑相对论效应，则下列说法正确是( )A ．质子被加速后的最大速度不能超过2πRfB ．加速的质子获得的最大动能随加速器的电压U 增大而增大C ．质子第二次和第一次经过D 形盒间狭缝后轨道半径之比为2∶1 D ．不改变磁感应强度B 和交流电的频率f ，该加速器也可加速其它粒子AC [质子出回旋加速器时速度最大，此时的半径为R ，最大速度为：v ＝2πRT ＝2πRf ，故A 正确； 根据qvB ＝m v 2R 得，v ＝qBR m ，则粒子的最大动能E km ＝12mv 2＝q 2B 2R 22m ，与加速器的电压无关，故B 错误；粒子在加速电场中做匀加速运动，在磁场中做匀速圆周运动，根据qU ＝12mv 2，得v ＝2qU m ，质子第二次和第一次经过D 形盒狭缝的速度比为2∶1，根据r ＝mvqB ，则半径比为2∶1，故C 正确；带电粒子在磁场中运动的周期与加速电场的周期相等，根据T ＝2πmqB 知，换用其它粒子，粒子的比荷变化，周期变化，回旋加速器需改变交流电的频率才能加速其它粒子，故D 错误．故选AC.]考向2 速度选择器的工作原理【例7】在如图所示的平行板器件中，电场强度E 和磁感应强度B 相互垂直．一带电粒子(重力不计)从左端以速度v 沿虚线射入后做直线运动，则该粒子( ) A ．一定带正电B ．速度v ＝EBC ．若速度v ＞EB ，粒子一定不能从板间射出D ．若此粒子从右端沿虚线方向进入，仍做直线运动B考向3 质谱仪的工作原理【例7】质谱仪是测量带电粒子的质量和分析同位素的重要工具．如图所示为质谱仪的原理示意图，现利用质谱仪对氢元素进行测量．让氢元素三种同位素的离子流从容器A 下方的小孔S 无初速度飘入电势差为U 的加速电场．加速后垂直进入磁感应强度为B 的匀强磁场中．氢的三种同位素最后打在照相底片D 上，形成a 、b 、c 三条“质谱线”．则下列判断正确的是( ) A ．进入磁场时速度从大到小排列的顺序是氕、氘、氚 B ．进入磁场时动能从大到小排列的顺序是氕、氘、氚 C ．在磁场中运动时间由大到小排列的顺序是氕、氘、氚 D ．a 、b 、c 三条“质谱线”依次排列的顺序是氕、氘、氚A [离子通过加速电场的过程，有qU ＝12mv 2，因为氕、氘、氚三种离子的电量相同、质量依次增大，故进入磁场时动能相同，速度依次减小，故A 项正确，B 项错误；由T ＝2πmqB 可知，氕、氘、氚三种离子在磁场中运动的周期依次增大，又三种离子在磁场中运动的时间均为半个周期，故在磁场中运动时间由大到小排列依次为氚、氘、氕，C 项错误；由qvB ＝m v 2R 及qU ＝12mv 2，可得R ＝1B 2mUq ，故氕、氘、氚三种离子在磁场中的轨道半径依次增大，所以a 、b 、c 三条“质谱线”依次对应氚、氘、氕，D 项错误．]【巩固3】(多选)如图所示，含有11H 、21H 、42He 的带电粒子束从小孔O 1处射入速度选择器，沿直线O 1O 2运动的粒子在小孔O 2处射出后垂直进入偏转磁场，最终打在P 1、P 2两点．则( ) A ．打在P 1点的粒子是42HeB ．打在P 2点的粒子是21H 和42He C ．O 2P 2的长度是O 2P 1长度的2倍D ．粒子在偏转磁场中运动的时间都相等BC [通过同一速度选择器的粒子具有相同的速度，故11H 、21H 、42He 的速度相等，由牛顿第二定律得qvB 2＝m v 2R ，解得R ＝mv qB 2，由此可知，设质子的质量为m ，质子带电量为q ，11H 的半径R 1＝mvqB 2，21H的半径R 2＝2mv qB 2，42He 的半径R 3＝2mvqB 2，故打在P 1点的粒子是11H ，打在P 2点的粒子是21H 和42He ，选项A 错误，B 正确；O 2P 1＝2R 1＝2mv qB 2，O 2P 2＝2R 2＝4mvqB 2，故O 2P 2＝2O 2P 1，选项C 正确；粒子在磁场中运动的时间t ＝T 2＝πmqB ，11H 运动的时间与21H 和42He 运动的时间不同，选项D 错误．故选B 、C.]基础练习：考查点：速度选择器1．如图所示，一束质量、速度和电荷不全相等的离子，经过由正交的匀强电场和匀强磁场组成的速度选择器后，进入另一个匀强磁场中并分裂为A 、B 两束，下列说法中正确的是( ) A ．组成A 束和B 束的离子都带负电 B ．组成A 束和B 束的离子质量一定不同 C ．A 束离子的比荷大于B 束离子的比荷D ．速度选择器中的磁场方向垂直于纸面向外[答案] C考查点：磁流体发电机2．(多选)磁流体发电机是利用洛伦兹力的磁偏转作用发电的．A 、B 是两块处在磁场中互相平行的金属板，一束在高温下形成的等离子束(气体在高温下发生电离，产生大量的带等量异种电荷的粒子)射入磁场．下列说法正确的是( ) A ．B 板是电源的正极 B ．A 板是电源的正极C ．电流从上往下流过电流表D ．电流从下往上流过电流表[答案] AD考查点：电磁流量计3．如图所示，电磁流量计的主要部分是柱状非磁性管．该管横截面是边长为d 的正方形，管内有导电液体水平向左流动．在垂直于液体流动方向上加一个水平指向纸里的匀强磁场，磁感应强度为B .现测得液体上下表面a 、b 两点间的电势差为U .则管内导电液体的流量Q (流量是指流过该管的液体体积与所用时间的比值)为( )A.UdB B.Ud 2B C.U BdD.d BU[答案] A考查点：质谱仪4． A 、B 是两种同位素的原子核，它们具有相同的电荷、不同的质量．为测定它们的质量比，使它们从质谱仪的同一加速电场由静止开始加速，然后沿着与磁场垂直的方向进入同一匀强磁场，打到照相底片上．如果从底片上获知A 、B 在磁场中运动轨迹的直径之比是d 1∶d 2，则A 、B 的质量之比为( )A ．d 21∶d 22B ．d 1∶d 2C ．d 22∶d 21D ．d 2∶d 1 [答案] A分类巩固：带电粒子在组合场中的运动1．如图所示，某种带电粒子由静止开始经电压为U 1的电场加速后，射入水平放置、电势差为U 2的两导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场中，则粒子射入磁场和射出磁场的M 、N 两点间的距离d 随着U 1和U 2的变化情况为(不计重力，不考虑边缘效应)( )A ．d 随U 1变化，d 与U 2无关B ．d 与U 1无关，d 随U 2变化C ．d 随U 1变化，d 随U 2变化D ．d 与U 1无关，d 与U 2无关A [带电粒子在电场中做类平抛运动，可将射出电场的粒子速度v 分解成初速度方向与加速度方向，设出射速度与水平夹角为θ，则有：v 0v ＝cos θ 而在磁场中做匀速圆周运动，设运动轨迹对应的半径为R ，由几何关系得，半径与直线MN 夹角正好等于θ，则有：d2R ＝cos θ，所以d ＝2Rv 0v ，又因为半径公式R ＝mv Bq ，则有d ＝2mv 0Bq ＝2B 2mU 1q .故d 随U 1变化，d 与U 2无关，故A 正确，B 、C 、D 错误．]2．(多选)(2017·烟台模拟)如图所示，在x 轴上方有沿y 轴负方向的匀强电场，电场强度为E ，在x 轴下方的等腰直角三角形CDM 区域内有垂直于xOy 平面向外的匀强磁场，磁感应强度为B ，其中C 、D 在x 轴上，它们到原点O 的距离均为a .现将质量为m 、电荷量为＋q 的粒子从y 轴上的P 点由静止释放，设P 点到O 点的距离为h ，不计重力作用与空气阻力的影响．下列说法正确的是( )A ．若粒子垂直于CM 射出磁场，则h ＝B 2a 2q2mEB ．若粒子垂直于CM 射出磁场，则h ＝B 2a 2q8mEC ．若粒子平行于x 轴射出磁场，则h ＝B 2a 2q2mED ．若粒子平行于x 轴射出磁场，则h ＝B 2a 2q8mEAD [粒子在电场中加速，有qEh ＝12mv 20.在磁场中做圆周运动，若粒子垂直于CM 射出磁场，则轨迹所对的圆心角θ＝45°，半径R ＝a ，由洛伦兹力提供向心力，有qv 0B ＝mv 20R ，得R ＝mv 0qB ，联立以上各式得h ＝B 2a 2q2mE ，A 正确；若粒子平行于x 轴射出磁场，则轨迹所对的圆心有θ＝90°，半径R ＝a 2，同理可得h ＝B 2a 2q8mE ，D 正确．]3．(2018·银川模拟)如图所示，AB 、CD 间的区域有竖直向上的匀强电场，在CD 的右侧有一与CD 相切于M 点的圆形有界匀强磁场，磁场方向垂直于纸面．一带正电粒子自O 点以水平初速度v 0正对P 点进入该电场后，从M 点飞离CD 边界，再经磁场偏转后又从N 点垂直于CD 边界回到电场区域，并恰能返回O 点．已知OP 间距离为d ，粒子质量为m ，电荷量为q ，电场强度大小E ＝3mv 20qd ，不计粒子重力．试求： (1)M 、N 两点间的距离；(2)磁感应强度的大小和圆形匀强磁场的半径；(3)粒子自O 点出发到回到O 点所用的时间．[解析](1)据题意，作出带电粒子的运动轨迹，如图所示：粒子从O 到M 的时间：t 1＝d v 0；粒子在电场中加速度：a ＝qE m ＝3v 2d故PM 间的距离为：PM ＝12at 21＝32d粒子在M 点时竖直方向的速度：v y ＝at 1＝3v 0粒子在M 点时的速度：v ＝v 20＋v 2y ＝2v 0速度偏转角正切：tan θ＝v yv 0＝ 3 ,故θ＝60°粒子从N 到O 点时间：t 2＝d 2v 0，粒子从N 到O 点过程的竖直方向位移：y ＝12at 22故P 、N 两点间的距离为：PN ＝y ＝38d.所以MN ＝PN ＋PM ＝538 d.(2)由几何关系得：Rcos 60°＋R ＝MN ＝538d,可得半径：R ＝5312d由qvB ＝m v 2R 解得：B ＝83mv 05qd ；由几何关系确定区域半径为：R ′＝2Rcos 30°，即R ′＝54d.(3)O 到M 的时间：t 1＝d v 0;N 到O 的时间：t 2＝d2v 0在磁场中运动的时间：t 3＝4π3R 2v 0＝53πd18v 0无场区运动的时间：t 4＝Rcos 30°2v 0＝5d 16v 0;t ＝t 1＋t 2＋t 3＋t 4＝29d 16v 0＋53πd18v 0. 带电物体在叠加场中的运动4．如图所示，界面MN 与水平地面之间有足够大且正交的匀强磁场B 和匀强电场E ，磁感线和电场线都处在水平方向且互相垂直．在MN 上方有一个带正电的小球由静止开始下落，经电场和磁场到达水平地面．若不计空气阻力，小球在通过电场和磁场的过程中，下列说法中正确的是( )A ．小球做匀变速曲线运动B ．小球的电势能保持不变C ．洛伦兹力对小球做正功D ．小球的动能增量等于其电势能和重力势能减少量的总和D [带电小球在刚进入复合场时受力如图所示，则带电小球进入复合场后做曲线运动，因为速度会发生变化，洛伦兹力就会跟着变化，所以不可能是匀变速曲线运动，选项A 错误；根据电势能公式E p ＝q φ，知只有带电小球竖直向下做直线运动时，电势能保持不变，选项B 错误；根据洛伦兹力的方向确定方法知，洛伦兹力方向始终和速度方向垂直，所以洛伦兹力不做功，选项C 错误；从能量守恒角度知道选项D 正确．]5. (2017·桂林模拟)如图所示，空间存在互相垂直的匀强电场和匀强磁场，图中虚线为匀强电场的等势线，一不计重力的带电粒子在M 点以某一初速度垂直等势线进入正交电磁场中，运动轨迹如图所示(粒子在N 点的速度比在M 点的速度大)．则下列说法正确的是( )A ．粒子一定带正电B ．粒子的运动轨迹一定是抛物线C ．电场线方向一定垂直等势面向左D ．粒子从M 点运动到N 点的过程中电势能增大C [根据粒子在电、磁场中的运动轨迹和左手定则可知，粒子一定带负电，选项A 错误；由于洛伦兹力方向始终与速度方向垂直，故粒子受到的合力是变力，而物体只有在恒力作用下做曲线运动时，轨迹才是抛物线，选项B 错误；由于空间只存在电场和磁场，粒子的速度增大，说明在此过程中电场力对带电粒子做正功，则电场线方向一定垂直等势面向左，选项C 正确；电场力做正功，电势能减小，选项D 错误．]6．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直．在电磁场区域中，有一个光滑绝缘圆环，环上套有一个带正电的小球．O 点为圆环的圆心，a 、b 、c 为圆环上的三个点，a 点为最高点，c 点为最低点， bd 沿水平方向．已知小球所受电场力与重力大小相等．现将小球从环的顶端a 点由静止释放，下列判断正确的是( )A ．当小球运动到c 点时，洛伦兹力最大B ．小球恰好运动一周后回到a 点C ．小球从a 点运动到b 点，重力势能减小，电势能减小D ．小球从b 点运动到c 点，电势能增大，动能增大C [电场力与重力大小相等，则二者的合力指向左下方45°，由于合力是恒力，故类似于新的重力，所以ad 弧的中点相当于平时竖直平面圆环的“最高点”．关于圆心对称的位置(即bc 弧的中点)就是“最低点”，速度最大，此时洛伦兹力最大；由于a 、d 两点关于新的最高点对称，若从a 点静止释放，最高运动到d 点，故A 、B 错误．从a 到b ，重力和电场力都做正功，重力势能和电势能都减少，故C 正确．小球从b 点运动到c 点，电场力做负功，电势能增大，但由于bc 弧的中点速度最大，所以动能先增大后减小，故D 错误．所以C 正确，A 、B 、D 错误．]7．(多选)(2018·哈尔滨模拟)如图所示，空间同时存在竖直向上的匀强磁场和匀强电场，磁感应强度为B ，电场强度为E .一质量为m ，电量为q 的带正电小球恰好处于静止状态，现在将磁场方向顺时针旋转30°，同时给小球一个垂直磁场方向斜向下的速度v ，则关于小球的运动，下列说法正确的是( )A ．小球做匀速圆周运动B ．小球运动过程中机械能守恒C ．小球运动到最低点时电势能增加了mgv 2BqD ．小球第一次运动到最低点历时πm2qB。

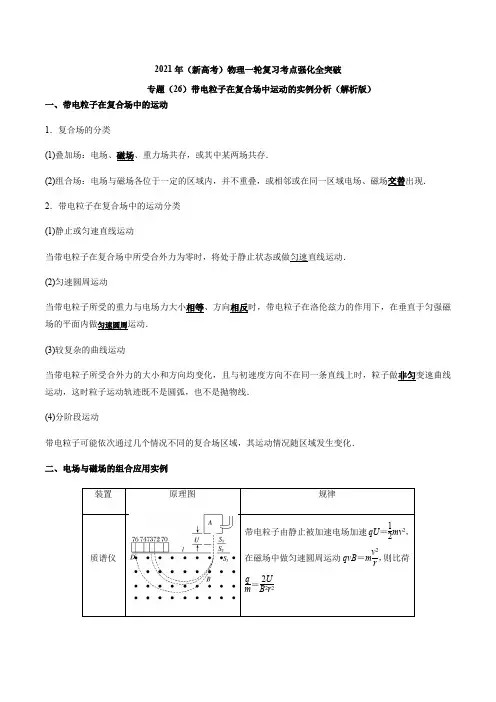

2021年（新高考）物理一轮复习考点强化全突破专题（26）带电粒子在复合场中运动的实例分析（解析版）一、带电粒子在复合场中的运动1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠，或相邻或在同一区域电场、磁场交替出现．2．带电粒子在复合场中的运动分类(1)静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．(2)匀速圆周运动当带电粒子所受的重力与电场力大小相等、方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．(3)较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上时，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．(4)分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化．二、电场与磁场的组合应用实例命题热点一质谱仪的原理和分析1．作用测量带电粒子质量和分离同位素的仪器．2．原理(如图所示）(1)加速电场：qU ＝12mv 2； (2)偏转磁场：qvB ＝mv 2r，l ＝2r ； 由以上两式可得r ＝1B2mU q， m ＝qr 2B 22U ，q m ＝2U B 2r 2. 例1 如图所示，在x 轴的上方存在垂直纸面向里，磁感应强度大小为B 0的匀强磁场，位于x 轴下方的离子源C 发射质量为m 、电荷量为q 的一束负离子，其初速度大小范围为0～3v 0.这束离子经电势差为U ＝mv 022q 的电场加速后，从小孔O (坐标原点)垂直x 轴并垂直磁场射入磁场区域，最后打到x 轴上．在x 轴上2a ～3a区间水平固定放置一探测板(a ＝mv 0qB 0)．假设每秒射入磁场的离子总数为N 0，打到x 轴上的离子数均匀分布(离子重力不计)．(1)求离子束从小孔O 射入磁场后打到x 轴的区间；(2)调整磁感应强度的大小，可使速度最大的离子恰好打在探测板的右端，求此时的磁感应强度大小B 1；(3)保持磁感应强度B 1不变，求每秒打在探测板上的离子数N ；若打在板上的离子80%被板吸收，20%被反向弹回，弹回速度大小为打板前速度大小的0.6倍，求探测板受到的作用力大小．【答案】见解析【解析】(1)对于初速度为0的粒子：qU ＝12mv 12 由B 0qv 1＝m v 12r 1得r 1＝mv 1qB 0＝a 恰好打在x ＝2a 的位置对于初速度为3v 0的粒子qU ＝12mv 22－12m (3v 0)2 由B 0qv 2＝m v 22r 2得 r 2＝mv 2qB 0＝2a ， 恰好打在x ＝4a 的位置离子束打在x 轴上的区间为[2a,4a ](2)由动能定理qU ＝12mv 22－12m (3v 0)2 由B 1qv 2＝m v 22r 3得 r 3＝mv 2qB 1r 3＝32a 解得B 1＝43B 0 (3)离子束能打到探测板的实际位置范围为2a ≤x ≤3a即a ≤r ≤32a ，对应的速度范围为43v 0≤v ′≤2v 0 每秒打在探测板上的离子数为N ＝N 02v 0－43v 02v 0－v 0＝23N 0 根据动量定理被吸收的离子受到板的作用力大小F 吸＝Δp 吸Δt ＝0.8N 2(2mv 0＋43mv 0)＝8N 0mv 09被反弹的离子受到板的作用力大小F 反＝Δp 反Δt ＝0.2N 2[2m (v 0＋0.6v 0)＋43m (v 0＋0.6v 0)]＝1645N 0mv 0 根据牛顿第三定律，探测板受到的作用力大小F ＝F 吸′＋F 反′＝5645N 0mv 0. 命题热点二 回旋加速器的原理和分析1．构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒处于匀强磁场中，D 形盒的缝隙处接交流电源．2．原理：交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D 形盒缝隙，粒子被加速一次．3．粒子获得的最大动能：由qv m B ＝mv 2m R 、E km ＝12mv m 2得E km ＝q 2B 2R 22m，粒子获得的最大动能由磁感应强度B 和盒半径R 决定，与加速电压无关．例2 小明受回旋加速器的启发，设计了如图5甲所示的“回旋变速装置”．两相距为d 的平行金属栅极板M 、N ，板M 位于x 轴上，板N 在它的正下方．两板间加上如图乙所示的幅值为U 0的交变电压，周期T 0＝2πm qB.板M 上方和板N 下方有磁感应强度大小均为B 、方向相反的匀强磁场．粒子探测器位于y 轴处，仅能探测到垂直射入的带电粒子．有一沿x 轴可移动、粒子出射初动能可调节的粒子发射源，沿y 轴正方向射出质量为m 、电荷量为q (q >0)的粒子．t ＝0时刻，发射源在(x,0)位置发射一带电粒子．忽略粒子的重力和其它阻力，粒子在电场中运动的时间不计．(1)若粒子只经磁场偏转并在y ＝y 0处被探测到，求发射源的位置和粒子的初动能；(2)若粒子两次进出电场区域后被探测到，求粒子发射源的位置x 与被探测到的位置y 之间的关系．【答案】(1)x ＝y 0 q 2B 2y 022m(2)见解析 【解析】(1)根据题意，粒子沿着y 轴正方向射入，只经过磁场偏转，探测器仅能探测到垂直射入的粒子，粒子轨迹为14圆周，因此射入的位置为x ＝y 0 根据R ＝y 0，qvB ＝m v 2R， 可得E k ＝12mv 2＝q 2B 2y 022m(2)根据题意，粒子两次进出电场，然后垂直射到y 轴，由于粒子射入电场后，会做减速直线运动，且无法确定能否减速到0，因此需要按情况分类讨论①第一次射入电场即减速到零，即当E k0<qU 0时，轨迹如图所示根据图中几何关系则x ＝5y ；①第一次射入电场减速(速度不为0)射出电场，第二次射入电场后减速到0，则当qU 0<E k0<2qU 0时，轨迹如图所示r 0＝mv 0qB ，r 1＝mv 1qB－qU 0＝12mv 12－12mv 02 x ＝2r 0＋3r 1，y ＝r 1联立解得x ＝2y 2＋2mU 0qB 2＋3y ①两次射入电场后均减速射出电场，即当E k0>2qU 0时，轨迹如图所示r 0＝mv 0qB ，r 1＝mv 1qB ，r 2＝mv 2qB－qU 0＝12mv 12－12mv 02 －qU 0＝12mv 22－12mv 12 且x ＝r 2＋2r 1＋2r 0，y ＝r 2联立解得x ＝2⎝⎛⎭⎫ y 2＋2mU 0qB 2＋y 2＋ 4mU 0qB 2＋y命题热点三 电场与磁场叠加的应用实例分析共同特点：当带电粒子(不计重力)在复合场中做匀速直线运动时，qvB ＝qE .1．速度选择器(1)平行板中电场强度E 和磁感应强度B 互相垂直．如图(2)带电粒子能够沿直线匀速通过速度选择器的条件是qvB ＝qE ，即v ＝E B. (3)速度选择器只能选择粒子的速度，不能选择粒子的电性、电荷量、质量．(4)速度选择器具有单向性．例3 在如图所示的平行板器件中，匀强电场E 和匀强磁场B 互相垂直．一束初速度为v 的带电粒子从左侧垂直电场射入后沿图中直线①从右侧射出．粒子重力不计，下列说法正确的是( )A ．若粒子沿轨迹①射出，则粒子的初速度一定大于vB ．若粒子沿轨迹①射出，则粒子的动能一定增大C ．若粒子沿轨迹①射出，则粒子可能做匀速圆周运动D ．若粒子沿轨迹①射出，则粒子的电势能可能增大【答案】D【解析】若粒子沿题图中直线①从右侧射出，则qvB ＝qE ，若粒子沿轨迹①射出，粒子所受向上的力大于向下的力，但由于粒子电性未知，所以粒子所受的电场力与洛伦兹力方向不能确定，不能确定初速度与v 的关系，故A 、B 错误；若粒子沿轨迹①射出，粒子受电场力、洛伦兹力，不可能做匀速圆周运动，故C 错误；若粒子沿轨迹①射出，如果粒子带负电，所受电场力向上，洛伦兹力向下，电场力做负功，粒子的电势能增大，故D 正确．2．磁流体发电机(1)原理：如图所示，等离子体喷入磁场，正、负离子在洛伦兹力的作用下发生偏转而聚集在B 、A 板上，产生电势差，它可以把离子的动能通过磁场转化为电能．(2)电源正、负极判断：根据左手定则可判断出图中的B 是发电机的正极．(3)设A 、B 平行金属板的面积为S ，两极板间的距离为l ，磁场磁感应强度为B ，等离子气体的电阻率为ρ，喷入气体的速度为v ，板外电阻为R .电源电动势U ：当正、负离子所受电场力和洛伦兹力平衡时，两极板间达到的最大电势差为U (即电源电动势)，则q U l＝qvB ，即U ＝Blv . 电源内阻：r ＝ρl S. 回路电流：I ＝U r ＋R. 例4 磁流体发电的原理如图10所示，将一束速度为v 的等离子体垂直于磁场方向喷入磁感应强度为B 的匀强磁场中，在相距为d 、宽为a 、长为b 的两平行金属板间便产生电压．如果把上、下板和电阻R 连接，上、下板就是一个直流电源的两极，若稳定时等离子体在两板间均匀分布，电阻率为ρ，忽略边缘效应，下列判断正确的是( )A ．上板为正极，电流I ＝Bdvab Rab ＋ρdB ．上板为负极，电流I ＝Bvad 2Rad ＋ρbC ．下极为正极，电流I ＝Bdvab Rab ＋ρdD ．下板为负极，电流I ＝Bvad 2Rab ＋ρb【答案】C【解析】根据左手定则可知，正离子在磁场中受到的洛伦兹力向下，故下板为正极，设两板间的电压为U ，则q U d ＝Bqv ，得U ＝Bdv ，电流I ＝U R ＋ρd ab＝Bdvab Rab ＋ρd ，故C 正确．3．电磁流量计(1)流量(Q )的定义：单位时间流过导管某一截面的导电液体的体积．(2)公式：Q ＝Sv ；S 为导管的横截面积，v 是导电液体的流速．(3)导电液体的流速(v )的计算如图所示，一圆形导管直径为d ，用非磁性材料制成，其中有可以导电的液体向右流动．导电液体中的自由电荷(正、负离子)在洛伦兹力作用下发生偏转，使a 、b 间出现电势差，当自由电荷所受电场力和洛伦兹力平衡时，a 、b 间的电势差(U )达到最大，由q U d ＝qvB ，可得v ＝U Bd.(4)流量的表达式：Q ＝Sv ＝πd 24·U Bd ＝πdU 4B. (5)电势高低的判断：根据左手定则可得φa >φb .例5 为监测某化工厂的含有离子的污水排放情况，技术人员在排污管中安装了监测装置，该装置的核心部分是一个用绝缘材料制成的空腔，其宽和高分别为b 和c ，左、右两端开口与排污管相连，如图所示．在垂直于上、下底面方向加磁感应强度大小为B 的匀强磁场，在空腔前、后两个侧面上各有长为a 的相互平行且正对的电极M 和N ，M 、N 与内阻为R 的电流表相连．污水从左向右流经该装置时，电流表将显示出污水排放情况．下列说法中错误的是( )A ．N 板带正电，M 板带负电B ．污水中离子浓度越高，则电流表的示数越小C ．污水流量越大，则电流表的示数越大D ．若只增大所加磁场的磁感应强度，则电流表的示数也增大【答案】B【解析】污水从左向右流动时，正、负离子在洛伦兹力作用下分别向N 板和M 板偏转，故N 板带正电，M板带负电，A 正确．稳定时带电离子在两板间受力平衡，qvB ＝q U b ，此时U ＝Bbv ＝BbQ bc ＝BQ c，式中Q 是流量，可见当污水流量越大、磁感应强度越强时，M 、N 间的电压越大，电流表的示数越大，而与污水中离子浓度无关，B 错误，C 、D 正确．4．霍尔效应的原理和分析(1)定义：高为h 、宽为d 的导体(自由电荷是电子或正电荷)置于匀强磁场B 中，当电流通过导体时，在导体的上表面A 和下表面A ′之间产生电势差，这种现象称为霍尔效应，此电压称为霍尔电压．(2)电势高低的判断：如图，导体中的电流I 向右时，根据左手定则可得，若自由电荷是电子，则下表面A ′的电势高．若自由电荷是正电荷，则下表面A ′的电势低．(3)霍尔电压的计算：导体中的自由电荷(带电荷量为q )在洛伦兹力作用下偏转，A 、A ′间出现电势差，当自由电荷所受电场力和洛伦兹力平衡时，A 、A ′间的电势差(U )就保持稳定，由qvB ＝q U h，I ＝nqvS ，S ＝hd ；联立得U ＝BI nqd ＝k BI d ，k ＝1nq称为霍尔系数． 例6 如图所示，厚度为h 、宽度为d 的金属导体，当磁场方向与电流方向垂直时，在导体上、下表面会产生电势差，这种现象称为霍尔效应．下列说法正确的是( )A ．上表面的电势高于下表面的电势B ．仅增大h 时，上、下表面的电势差增大C ．仅增大d 时，上、下表面的电势差减小D ．仅增大电流I 时，上、下表面的电势差减小【答案】C 【解析】因电流方向向右，则金属导体中的自由电子是向左运动的，根据左手定则可知上表面带负电，则上表面的电势低于下表面的电势，A 错误；当电场力等于洛伦兹力时，q U h＝qvB ，又I ＝nqvhd (n 为导体单位体积内的自由电子数)，得U ＝IB nqd，则仅增大h 时，上、下表面的电势差不变；仅增大d 时，上、下表面的电势差减小；仅增大I 时，上、下表面的电势差增大，故C 正确，B 、D 错误．。

物理专题三 带电粒子在复合场(电场磁场)中的运动解决这类问题时一定要重视画示意图的重要作用。

⑴带电粒子在匀强电场中做类平抛运动。

这类题的解题关键是画出示意图，要点是末速度的反向延长线跟初速度延长线的交点在水平位移的中点。

⑵带电粒子在匀强磁场中做匀速圆周运动。

这类题的解题关键是画好示意图，画示意图的要点是找圆心、找半径和用对称。

例1 右图是示波管内部构造示意图。

竖直偏转电极的板长为l =4cm ，板间距离为d =1cm ，板右端到荧光屏L =18cm ，（本题不研究水平偏转）。

电子沿中心轴线进入偏转电极时的速度为v 0=1.6×107m/s ，电子电荷e =1.6×10-19C ，质量为0.91×10-30kg 。

为了使电子束不会打在偏转电极的极板上，加在偏转电极上的电压不能超过多少？电子打在荧光屏上的点偏离中心点O 的最大距离是多少？[解：设电子刚好打在偏转极板右端时对应的电压为U ，根据侧移公式不难求出U (当时对应的侧移恰好为d /2)：2212⎪⎭⎫ ⎝⎛⋅=v l dm Ue d ，得U =91V ；然后由图中相似形对应边成比例可以求得最大偏离量h =5cm 。

]例2 如图甲所示，在真空中，足够大的平行金属板M 、N 相距为d ，水平放置。

它们的中心有小孔A 、B ，A 、B 及O 在同一条竖直线上，两板的左端连有如图所示的电路，交流电源的内阻忽略不计，电动势为U ，U 的方向如图甲所示，U 随时间变化如图乙所示，它的峰值为ε。

今将S 接b 一段足够长时间后又断开，并在A 孔正上方距A 为h （已知d h <）的O 点释放一个带电微粒P ，P 在AB 之间刚好做匀速运动，再将S 接到a 后让P 从O 点自由下落，在t=0时刻刚好进入A 孔，为了使P 一直向下运动，求h 与T 的关系式？[解析：当S 接b 一段足够长的时间后又断开，而带电微粒进入A 孔后刚好做匀速运动，说明它受到的重力与电场力相等，有d q mg ε= 若将S 接a 后，刚从t=0开始，M 、N 两板间的电压为，2ε，故带电粒子进入电场后，所受到的电场力为mg d q F 22==ε，也就是以大小为g 、方向向上的加速度作减速运动。

一、带电粒子在复合场中的运动专项训练1．下图为某种离子加速器的设计方案.两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场.其中MN 和M N ''是间距为h 的两平行极板，其上分别有正对的两个小孔O 和O '，O N ON d ''==，P 为靶点，O P kd '=（k 为大于1的整数）。

极板间存在方向向上的匀强电场，两极板间电压为U 。

质量为m 、带电量为q 的正离子从O 点由静止开始加速，经O '进入磁场区域.当离子打到极板上O N ''区域（含N '点）或外壳上时将会被吸收。

两虚线之间的区域无电场和磁场存在，离子可匀速穿过。

忽略相对论效应和离子所受的重力。

求：（1）离子经过电场仅加速一次后能打到P 点所需的磁感应强度大小； （2）能使离子打到P 点的磁感应强度的所有可能值；（3）打到P 点的能量最大的离子在磁场中运动的时间和在电场中运动的时间。

【来源】2015年全国普通高等学校招生统一考试物理（重庆卷带解析) 【答案】（1）22qUm B =（2）22nqUm B =，2(1,2,3,,1)n k =-L （3）2222(1)t qum k -磁，22(1)=k m t h qU-电 【解析】 【分析】带电粒子在电场和磁场中的运动、牛顿第二定律、运动学公式。

【详解】（1）离子经电场加速，由动能定理：212qU mv =可得2qUv m=磁场中做匀速圆周运动：2v qvB m r=刚好打在P 点，轨迹为半圆，由几何关系可知：2kd r =联立解得B =； （2）若磁感应强度较大，设离子经过一次加速后若速度较小，圆周运动半径较小，不能直接打在P 点，而做圆周运动到达N '右端，再匀速直线到下端磁场，将重新回到O 点重新加速，直到打在P 点。

设共加速了n 次，有：212n nqU mv =2nn nv qv B m r =且：2n kd r =解得：B =，要求离子第一次加速后不能打在板上，有12d r >且：2112qU mv =2111v qv B m r =解得：2n k <，故加速次数n 为正整数最大取21n k =- 即：B =2(1,2,3,,1)n k =-L ；（3）加速次数最多的离子速度最大，取21n k =-，离子在磁场中做n -1个完整的匀速圆周运动和半个圆周打到P 点。

高考综合复习——磁场专题复习二带电粒子在复合场中的运动知识要点梳理知识点一——带电粒子在复合场中的运动▲知识梳理一、复合场复合场是指电场、磁场和重力场并存或其中某两种场并存，或分区域存在。

粒子在复合场中运动时，要考虑静电力、洛伦兹力和重力的作用。

二、带电粒子在复合场中运动问题的分析思路1．正确的受力分析除重力、弹力和摩擦力外，要特别注意电场力和磁场力的分析。

2．正确分析物体的运动状态找出物体的速度、位置及其变化特点，分析运动过程。

如果出现临界状态，要分析临界条件。

带电粒子在复合场中做什么运动，取决于带电粒子的受力情况。

（1）当粒子在复合场内所受合力为零时，做匀速直线运动（如速度选择器）。

（2）当带电粒子所受的重力与电场力等值反向，洛伦兹力提供向心力时，带电粒子在垂直于磁场的平面内做匀速圆周运动。

（3）当带电粒子所受的合力是变力，且与初速度方向F在一条直线上时，粒子做非匀变速曲线运动，这时粒子的运动轨迹既不是圆弧，也不是抛物线，由于带电粒子可能连续通过几个情况不同的复合场区，因此粒子的运动情况也发生相应的变化，其运动过程也可能由几种不同的运动阶段所组成。

3．灵活选用力学规律是解决问题的关键（1）当带电粒子在复合场中做匀速直线运动时，应根据平衡条件列方程求解。

（2）当带电粒子在复合场中做匀速圆周运动时，往往同时应用牛顿第二定律和平衡条件列方程联立求解。

（3）当带电粒子在复合场中做非匀变速曲线运动时，应选用动能定理或能量守恒列方程求解。

注意：由于带电粒子在复合场中受力情况复杂，运动情况多变，往往出现临界问题，这时应以题目中的“恰好”、“最大”、“最高”、“至少”等词语为突破口，挖掘隐含条件，根据临界条件列出辅助方程，再与其他方程联立求解。

4．三种场力的特点（1）重力的大小为，方向竖直向下．重力做功与路径无关，其数值除与带电粒子的质量有关外，还与始末位置的高度差有关。

（2）电场力的大小为，方向与电场强度E及带电粒子所带电荷的性质有关，电场力做功与路径无关，其数值除与带电粒子的电荷量有关外，还与始末位置的电势差有关。

微专题8 带电粒子在组合场和复合场中的运动一带电粒子在组合场中的运动组合场是指电场与磁场同时存在或者磁场与磁场同时存在,但各位于一定的区域内,并不重叠的情况。

所以弄清带电粒子在电场及磁场中的运动形式、规律和研究方法是解决此类问题的基础。

1.基本类型运动类型带电粒子在匀强电场中加速(v0与电场线平行或为零)带电粒子在匀强电场中偏转(v0⊥E)带电粒子在匀强磁场中匀速运动(v0与磁感线平行)带电粒子在匀强磁场中偏转(v0与磁感线垂直)受力特点受到恒定的电场力;电场力做功不受磁场力作用受磁场力作用;但磁场力不做功运动特征匀变速直线运动类平抛运动匀速直线运动匀速圆周运动研究方法牛顿运动定律匀变速运动学规律牛顿运动定律匀变速运动学公式正交分解法匀速直线运动公式牛顿运动定律向心力公式圆的几何知识表达方式如何求运动时间、速度和位移如何求飞行时间、偏移量和偏转角-如何求时间和偏转角用匀变速直线运动的基本公式、导出公式和推论求解飞出电场时间:t=打在极板上t=偏移量:y=偏转角:tan-时间t=T(θ是圆心角,T是周期)偏转角sin θ=(l是磁场宽度,R是粒子轨道半径)α=运动情境2.解题思路题型1电场与磁场的组合例1如图所示,在xOy直角坐标系中,第Ⅰ象限内分布着方向垂直纸面向里的匀强磁场,第Ⅱ象限内分布着沿y轴负方向的匀强电场。

初速度为零、带电荷量为q、质量为m的粒子经过电压为U的电场加速后,从x轴上的A点垂直x轴进入磁场区域,重力不计,经磁场偏转后过y轴上的P点且垂直于y轴进入电场区域,在电场中偏转并击中x轴上的C点。

已知OA=OC=d。

则磁感应强度B和电场强度E分别为多少?解析设带电粒子经电压为U的电场加速后速度为v,则qU=mv2带电粒子进入磁场后,由洛伦兹力提供向心力qBv=依题意可知r=d,联立解得B=带电粒子在电场中偏转,做类平抛运动,设经时间t从P点到达C点,由d=vt,d=t2联立解得E=。

避躲市安闲阳光实验学校带电粒子在复合场中的运动（基础知识夯实+综合考点应用+名师分步奏详解压轴题，含精细解析）带电粒子在复合场中的运动[想一想]带电粒子在复合场中什么时候静止或做直线运动？什么时候做匀速圆周运动？[提示] 当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动。

当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内将做匀速圆周运动。

2．复合场中带电粒子在重力、电场力(为恒力时)、洛伦兹力三个力作用下能做匀变速直线运动吗？[提示] 不能，因为重力和电场力为恒力，而洛伦兹力随速度的增加而增加，故三力的合力一定发生变化。

带电粒子不能做匀变速直线运动。

[记一记]1．复合场复合场是指电场、磁场和重力场并存，或其中某两场并存，或分区域存在。

从场的复合形式上一般可分为如下四种情况：①相邻场；②重叠场；③交替场；④交变场。

2．带电粒子在复合场中的运动分类(1)静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动。

(2)匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动。

(3)较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线。

(4)分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成。

[试一试]1.地球大气层外部有一层复杂的电离层，既分布有地磁场，也分布有电场。

假设某时刻在该空间中有一小区域存在如图8－3－1所示的电场和磁场；电场的方向在纸面内斜向左下方，磁场的方向垂直纸面向里。

此时一带电宇宙粒子恰以速度v 垂直于电场和磁场射入该区域，不计重力作用，则在该区域中，有关该带电粒子的运动情况可能的是( )图8－3－1A．仍做直线运动 B．立即向左下方偏转C．立即向右上方偏转D．可能做匀速圆周运动解析：选ABC 比较Eq与Bqv，因二者开始时方向相反，当二者相等时，A 正确；当Eq＞Bqv时，向电场力方向偏，当Eq＜Bqv时，向洛伦兹力方向偏，B、C正确；有电场力存在，粒子不可能做匀速圆周运动，D错。

2021年高考物理二轮复习提分技巧专题9带电粒子在复合场中的运动(1)方法技巧①等效法；②临界问题的处理方法；③多解问题的处理方法．(2)易错归纳①注意带电体的重力是否忽略；②注意霍尔效应中导电的是电子还是载流子(空穴)；③注意明确带电粒子通过不同场区的交界处时速度的大小，上一个区域的末速度才是下一个区域的初速度．考向1带电粒子在“组合场”中的运动1．组合场，指电场、磁场、重力场有两种场同时存在，但各位于一定的区域内且并不重叠，且带电粒子在一个场中只受一种场力的作用．2．解题思路(1)带电粒子经过电场区域内利用动能定理或类平抛的知识分析；(2)带电粒子经过磁场区域时利用圆周运动规律结合几何关系来处理．带电粒子在组合场中运动的处理方法不论带电粒子是先后在匀强电场和匀强磁场中运动，还是先后在匀强磁场和匀强电场中运动.解决方法如下(1)分别研究带电粒子在不同场中的运动规律，在匀强磁场中做匀速圆周运动，在匀强电场中，若速度方向与电场方向在同一直线上，则做匀变速直线运动，若进入电场时的速度方向与电场方向垂直，则做类平抛运动.根据不同的运动规律分别求解.(2)带电粒子经过磁场区域时利用圆周运动规律结合几何关系来处理. (3)注意分析磁场和电场边界处或交接点位置粒子速度的大小和方向，把粒子在两种不同场中的运动规律有机地联系起来.[例1]（2020·江苏射阳县·高三期中）如图所示为某回旋加速器示意图，利用回旋加速器对21H 粒子进行加速，此时D 形盒中的磁场的磁感应强度大小为B ，D 形盒缝隙间电场变化周期为T ，加速电压为U 。
