华为QoS接口限速配置教程

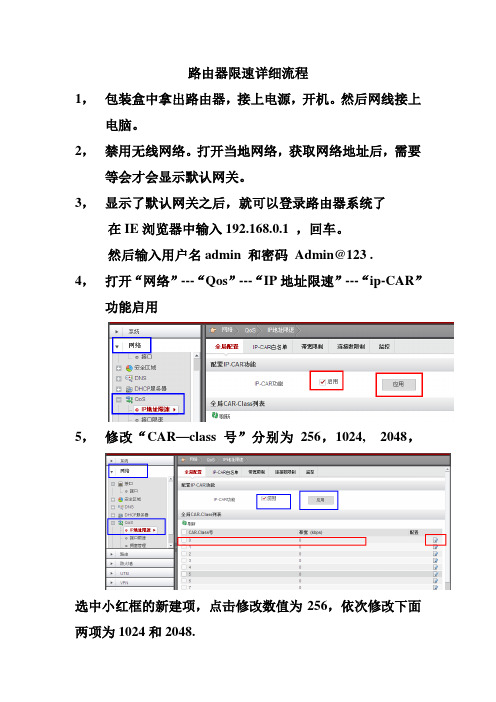

路由器限速详细流程1，包装盒中拿出路由器，接上电源，开机。

然后网线接上电脑。

2，禁用无线网络。

打开当地网络，获取网络地址后，需要等会才会显示默认网关。

3，显示了默认网关之后，就可以登录路由器系统了在IE浏览器中输入192.168.0.1 ，回车。

然后输入用户名admin 和密码Admin@123 .4，打开“网络”---“Qos”---“IP地址限速”---“ip-CAR”功能启用5，修改“CAR—class号”分别为256，1024, 2048，选中小红框的新建项，点击修改数值为256，依次修改下面两项为1024和2048.6，点击“宽带限制”，选中第一行点击后面的小+号新建，设置“全局CAR—class号”选择“0”，“ACL项”选择“自动获取高级ACL号”，点击应用。

7，选中“untrhst项”，点击后面的新建，“全局CAR—class号”选择“1”，“ACL项”选择“自动获取高级ACL号”，点击应用。

8，开启“ip-car功能”，分别点击红框中图标，选择确定。

选择结束后应该是这样的，如下图9，修改完成，测试一下是不是有效，首先先看一下我们设置的下载速度是多少，选中红框标注项发现下载设置的是256，即下载速度是25KB左右，我们看一下速度大约是25kb。

10，我们修改一下数据，测试下下载速度点击红框选中项，修改数据256为1024，这样我们的下载速度大约是125Kb，我们试一下测试一下下载速度，速度差不多是125，说明我们的限速是有效的。

11，我们试一下对有线限速有效对无线限速是不是也有效这说明限速对有线有效的同时对无线也有效果。

12， 最后，我们保存一下路由器的设置点击走上方的保存按键，确定12，选择“系统”---“维护“----”系统重启“，输入密码，选择“保存并重启”。

华为路由器QoS功能设置教程对于网管来说，在路由器设置中经常会遇到针对IP 配置，为了让大家更好地了解其配置过程，今天就以华为路由器为例，给大家详细介绍一下。

QoS有上行带宽和下行带宽两项参数，可将上行带宽和下行带宽理解为用户申请的宽带线路的实际上下行带宽，必须先开启QoS并填入线路实际的上下行带宽，然后才能在IPQoS页面继续配置，否则会提示错误。

一、地址段包含了从10到20总共11个IP地址，地址段允许输入和路由器LAN口IP 地址不在同一网段的IP地址，内网如果采用三层交换设备规划了不同子网的方案下，我们的路由器也可以支持对不同网段IP的带宽限制。

二、模式独立带宽，下面的最大带宽和最小带宽是针对这段IP地址里面的每一个IP 而言，如果模式选择了共享带宽也就是这段IP共享下面的参数。

三、上行和下行路由器上、下行数据流分开来进行了限制，假设配置了192.168.1.10这个IP 地址的电脑正在进行P2P下载，那么这台电脑的数据流量会比较大，这台电脑的数据流分两部分：一部分是它从别的服务器下载数据，一部分是它上传数据给别的电脑，路由器的IP QoS将会对这台电脑下载和上传两个方向的数据流量分别进行规定限制。

这台电脑在上行的数据流量最小保证50Kbps、最大不超过100Kbps的带宽，下行的数据流量最小保证100Kbps、最大不超过200Kbps的带宽。

这里上行数据和下行数据的可用带宽是以线路实际上/下行带宽作为参考的。

四、具体配置步骤1、将内网的电脑的IP手工指定，并且是连续的，192.168.1.1()作为网关，不能用所以从192.168.1.2～192.168.1.100，这样方便后面的设置;2、在IP QOS设置开关处设置您的线路的带宽，分别设置线路的上行带宽和下行带宽，如10M的光纤线路需要填入10000;然后开启QOS总开关;3、进入IP QOS规则设置页面，添加新条目，设置：IP地址段如192.168.1.2～192.168.1.100，模式选择为独立;上行最小带宽：线路真实上行带宽/内网电脑数，在此例中为10000/99=101;最大带宽的设置关系不大，推荐设置800或1000或2000;下行最小带宽：线路真实下行带宽/内网电脑数，在此例中为10000/99=101;最大带宽的设置关系不大，推荐设置800或1000或2000;4、保存，设置完成。

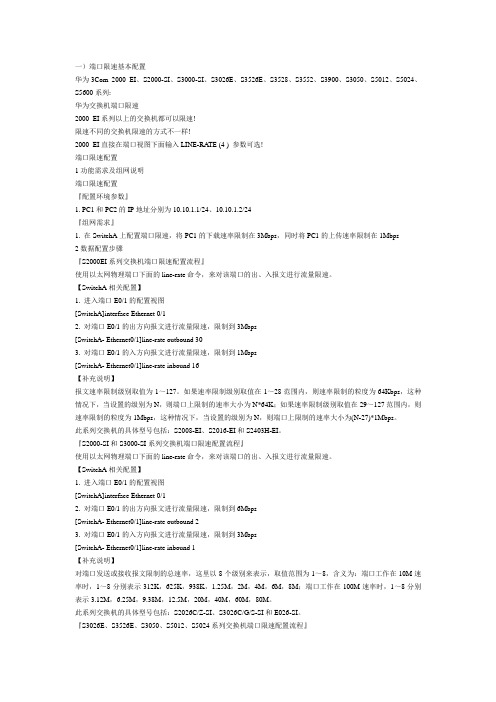

一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE (4 ) 参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。

如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。

此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。

『S2000-SI和S3000-SI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

Quidway S3900系列以太网交换机操作手册-Release 1510QoS-Qos Profile 目录目录第1章 QoS配置.....................................................................................................................1-11.1 QoS简介............................................................................................................................1-11.1.1 流.............................................................................................................................1-11.1.2 流分类......................................................................................................................1-11.1.3 优先级......................................................................................................................1-21.1.4 设置协议报文优先级................................................................................................1-51.1.5 优先级重标记...........................................................................................................1-51.1.6 包过滤......................................................................................................................1-51.1.7 端口限速..................................................................................................................1-51.1.8 流量监管..................................................................................................................1-51.1.9 聚合端口队列调度配置同步.....................................................................................1-71.1.10 重定向....................................................................................................................1-81.1.11 队列调度................................................................................................................1-81.1.12 基于流的流量统计...............................................................................................1-101.2 S3900系列交换机支持的QoS.........................................................................................1-101.3 配置802.1p优先级和队列之间的映射关系......................................................................1-111.4 设置信任端口或报文的优先级..........................................................................................1-121.5 配置优先级重标记............................................................................................................1-131.5.1 配置准备................................................................................................................1-131.5.2 配置过程................................................................................................................1-131.5.3 配置举例................................................................................................................1-141.6 设置协议报文优先级........................................................................................................1-151.6.1 配置准备................................................................................................................1-151.6.2 配置过程................................................................................................................1-151.6.3 配置举例................................................................................................................1-151.7 配置端口限速...................................................................................................................1-161.7.1 配置准备................................................................................................................1-161.7.2 端口限速配置过程..................................................................................................1-161.7.3 配置举例................................................................................................................1-161.8 配置流量监管...................................................................................................................1-171.8.1 配置准备................................................................................................................1-171.8.2 流量监管配置过程..................................................................................................1-171.8.3 配置举例................................................................................................................1-181.9 配置重定向.......................................................................................................................1-181.9.1 配置准备................................................................................................................1-181.9.2 配置过程................................................................................................................1-18目 录Quidway S3900系列以太网交换机 操作手册-Release 1510QoS-Qos Profileii 华为所有和机密1.9.3 配置举例................................................................................................................1-191.10 配置队列调度.................................................................................................................1-191.10.1 配置准备..............................................................................................................1-191.10.2 配置过程..............................................................................................................1-201.10.3 配置举例..............................................................................................................1-211.11 配置拥塞避免.................................................................................................................1-221.11.1 配置准备..............................................................................................................1-221.11.2 配置过程..............................................................................................................1-221.11.3 配置举例..............................................................................................................1-221.12 配置流量统计.................................................................................................................1-221.12.1 配置准备..............................................................................................................1-231.12.2 流量统计配置过程...............................................................................................1-231.12.3 清除流量统计的信息............................................................................................1-231.12.4 配置举例..............................................................................................................1-241.13 QoS 配置实例.................................................................................................................1-241.13.1 流量监管和端口限速配置实例.............................................................................1-241.13.2 优先级重标记配置实例........................................................................................1-25第2章 QoS Profile 配置..........................................................................................................2-12.1 QoS Profile 简介.................................................................................................................2-12.1.1 QoS Profile 的应用模式...........................................................................................2-12.2 QoS Profile 的配置介绍......................................................................................................2-12.3 配置QoS Profile ................................................................................................................2-22.3.1 配置准备..................................................................................................................2-22.3.2 配置过程..................................................................................................................2-22.3.3 配置举例..................................................................................................................2-32.4 手动应用QoS profile 到端口上..........................................................................................2-52.5 QoS profile 的显示.............................................................................................................2-5Quidway S3900系列以太网交换机操作手册-Release 1510QoS-Qos Profile 第1章 QoS配置第1章 QoS配置1.1 QoS简介QoS（Quality of Service，服务质量）是各种存在服务供需关系的场合中普遍存在的概念，它评估服务方满足客户服务需求的能力。

华为：S2300，S5000，S5700，S5120，S3900一、华为S2300交换机如何配置端口限速使用QOS命令来配置(网络带宽的10M、100M和1000M的单位是bps（即bit/s，位/秒）,而我们通常所说的100M大小的文件，这里的单位是Byte，而1Byte=8bit，显然100M bit=（100/8）M Byte=12.5M Byte)qos lr命令用来在接口出方向上实施限速。

undo qos lr命令用来禁止接口出方向上的限速。

命令格式qos lr cir cir cbs cbsundo qos lrcir cir表示承诺信息速率。

整数形式，取值范围是64～接口自身带宽（例如Ethernet接口带宽为100000，GE接口带宽为1000000），单位是kbit/s。

cbs cbs表示承诺突发尺寸。

整数形式，取值范围是8192～1040384，单位是byte。

8192Kbps=1M=1024KBit使用实例1:在接口GigabitEthernet0/0/1上带宽限制为20M<Quidway> system-view[Quidway] interface gigabitethernet 0/0/1[Quidway-GigabitEthernet0/0/1]qos lr inbound cir 20480 cbs 1040384[Quidway-GigabitEthernet0/0/1]qos lr outbound cir 20480 cbs 1040384[Quidway] display cur<Quidway>save二、华为S5000交换机如何配置端口限速设置端口限速后，可以对进出端口的报文的速率进行限制，以维持网络的有序运行。

配置命令说明：Inbound：对入端口报文进行限速Outbound：对出端口报文进行限速Rate-level：速率级别，取值范围是1-32的整数，设置后的速率为：粒度*速率级别。

华为QoS接口限速配置教程华为QoS接口限速配置教程流量限速实现对通过整个端口的全部报文流量速率的限制，以保证带宽不超过规定大小。

入方向与出方向(连接PC端为入方向，连接核心或运营商端为出方向)的接口限速属于并列关系，用户可以根据需要同时配置，也可以单独配置。

1、QoS入方向的接口限速配置1.1、全局使能计算入方向接口限速的速率时不包括报文的帧间隙和前导码字段功能（可选）[Huawei]qos-car exclude-interframe使能此功能时，设备在计算入方向接口限速和流量监管的速率时均不包括报文的帧间隙和前导码字段。

1.2、创建并配置CAR模板[Huawei]qos car ?STRING<1-31> Name of CAR profile[Huawei]qos car 1 ?cir Committed information rate[Huawei]qos car 1 cir ?INTEGER<64-10000000> Value of CIR (Unit: Kbps) # 承诺信息速率值[Huawei]qos car 1 cir 1024 ?cbs Committed burst sizepir Peak information rate[Huawei]qos car 1 cir 1024 pir ?INTEGER<64-10000000> Value of PIR (Unit: Kbps) # 峰值信息速率值[Huawei]qos car 1 cir 1024 pir 2048 ?cbs Committed burst size[Huawei]qos car 1 cir 1024 pir 2048 cbs ?INTEGER<4000-4294967295> Value of CBS (Unit: Byte) # 承诺突发尺寸[Huawei]qos car 1 cir 1024 pir 2048 cbs 102400 ?pbs Peak burst size[Huawei]qos car 1 cir 1024 pir 2048 cbs 102400 pbs ?INTEGER<4000-4294967295> Value of PBS (Unit: Byte) # 峰值突发尺寸1.3、在接口应用CAR模板[Huawei-GigabitEthernet0/0/11]qos car inbound 1接口上应用CAR模板后，设备对流入该接口的所有业务流量实施限速。

如何设置QoS来限制各个电脑的速度QoS（Quality of Service）是一种网络技术，可用于限制各个设备的带宽使用，以确保网络的稳定性和流畅性。

如果您的家庭网络存在速度缓慢的问题，您可以通过设置QoS来限制各个电脑的速度，以确保每个设备获得足够的带宽。

以下是如何设置QoS来限制各个电脑的速度的基本步骤：步骤一：登录路由器的Web管理界面首先，您需要登录路由器的Web管理界面。

在浏览器中输入路由器的IP地址，例如192.168.1.1，并输入用户名和密码进行登录。

步骤二：启用QoS功能在路由器的Web管理界面上，找到QoS设置选项，并启用QoS功能。

这将为您提供设置每个设备带宽限制的选项。

步骤三：为每个设备设置带宽限制在QoS设置页面上，为每个设备设置带宽限制。

您可以手动输入每个设备的MAC地址，并分配所需的最大带宽限制。

例如，如果您有三台设备需要连接到网络，您可以为每台设备分配不同的带宽限制，以确保每个设备都获得足够的带宽。

步骤四：设置更高级别的QoS配置（可选）如果您的路由器支持更高级别的QoS配置，您还可以设置更精细的带宽限制。

例如，您可以设置每个设备的优先级，以确保关键任务获得足够的带宽。

此外，您还可以设置不同应用程序的带宽限制，以确保网络流畅性。

步骤五：保存设置并重新启动路由器完成所有设置后，不要忘记保存设置并重新启动路由器，以确保设置生效。

请注意，每个路由器的QoS设置过程略有不同。

因此，如果您遇到问题或需要更多帮助，请参考您的路由器制造商的文档或支持服务。

总之，设置QoS是一种很好的方法，可以限制各个电脑的速度，以确保网络的稳定性和流畅性。

如果您遇到任何问题，请参考本文提供的步骤或者咨询您的路由器制造商的文档或支持服务。

华为Qos配置目录华为S3700Qos配置 (1)目录 (1)1.基于类的QOS配置61.1配置基于简单流分类的优先级映射 (6)1.2 配置基于复杂流分类的流策略 (9)1.3配置基于简化QoS的命令流量策略 (10)2.流量监管和流量整形配置142.1配置流量监管 (14)2.2配置流量整形 (17)3.拥塞避免和拥塞管理193.1配置拥塞避免 (19)3.2配置拥塞管理 (21)0.优先级映射配置优先级映射概述优先级映射用来实现报文携带的QoS优先级与设备内部优先级（又称为本地优先级，是设备为报文分配的具有本地意义的优先级）之间的转换，从而设备根据内部优先级提供有差别的QoS服务质量。

不同网络中的报文使用不同的QoS优先级字段，例如VLAN网络中的报文使用802.1p，IP网络中的报文使用DSCP，MPLS网络中的报文使用EXP。

当报文经过不同网络时，为了保持报文的优先级，需要在连接不同网络的设备上配置这些优先级字段的映射关系。

当设备连接不同网络时，所有进入设备的报文，其外部优先级字段（包括802.1p、DSCP和MPLS）都被映射为内部优先级；设备发出报文时，将内部优先级映射为某种外部优先级字段。

优先级映射的配置逻辑1. 配置优先级信任模式：配置优先级信任模式可以确定设备根据哪种优先级进行映射。

2. 配置优先级映射模式：配置优先级映射模式可以确定报文优先级与内部优先级（服务等级）的映射关系。

以便设备在后续转发中根据内部优先级提供有差别的QoS服务。

3. 配置内部优先级与入队列索引关系：配置内部优先级与入队列的索引关系可以将不同内部优先级的报文送入不同队列进行差分服务。

interface g1/0/1trust {802p {inner | outer} |dscp}优先级信任模式信任报文的802.1p优先级配置信任802.1p优先级时，设备根据报文的802.1p优先级对报文进行分类并进行后续的优先级映射。
