P110C 控制模块使用说明书一．一般介绍图1图2图3图41．由图1、图2可见P110C几乎每一个端口都是多功能的，用户可通过编程选用其中任何一项功能。
2． P110C可在2.4V-5.5V供电电压下工作，它自身的耗电可由用户通过编程设定(有4挡功耗模式选择)在0.5微安（μA）—3.5毫安（mA）之间，因此，即便是用电池供电也可长期稳定工作。
3． P110C 可在 -40℃— +75℃环境温度下长期稳定工作。
4．由图3可见P110C的外型尺寸为标准24脚DIP封装集成电路形式，因此，它可同标准插座配合。
5. 图4描述了P110C-B 的外观尺寸。
P110C-B就是带印刷电路板的P110C（它上面插了一个P110C模块），印刷电路板上接线端的排列与P110C管脚一一对应。
不想自己制做印刷电路板的用户可选用P110C-B。
二．P110C可编程控制模块外部端口介绍1．有二十个通用输出/输入（I/O）端口（P000---P019），每个端口即可做输入也可做输出。
在做输出时每个端口可输出至少10毫安（mA）电流（不论是高电平输出还是低电平输出），因此每个端口都可单独驱动LED发光二极管或光电耦合器。
2．有一路模拟比较输入端口（AN+/AN-）。
3．有七个模/数转换（ADC）输入端口（ADC0---ADC6），每个都具有10位的分辩精度，转换时间52微秒（μS），模拟参考电压为VCC 。
4．有六个脉冲宽度调制（PWM）输出端口（PWM0---PWM5），每路的输出脉冲宽度均可在0%--100%之间调整，脉冲输出极性可正向也可反向，脉冲输出频率可在15HZ—15KHZ之间调整，利用上述特性,可同时控制三台直流电动机的调速运行，或实现三路数/模转换（DAC）输出。
5．有三个频率输出端口（FRE0-FRE2），每路的输出频率均可在1HZ—15.686KHZ 间调整，可同时控制三台步进电机的调速运行,或实现三路频率输出。
1151智能变送器的原理及其组态尹常永 杨庆柏沈阳电力高等专科学校 沈阳:110036 摘 要 文中重点介绍了1151智能变送器的工作原理,并对其电路组成框图作了说明,文末对这种变送器的组态操作作了介绍。
关键词 1151智能变送器 原理 电路 组态1 前 言 自80年代末到90年代初,各发达国家主要的工业过程仪表制造厂陆续推出了新一代的智能变送器。
1151智能变送器就是这一代变送器的典型代表之一,它是1151模拟变送器的继续和发展。
变送器是工业生产过程自动化的重要仪表之一,随着生产规模的扩大,自动化水平的提高,变送器的用量不断增加,要求也不断提高。
目前,国内使用的变送器,大多是以4～20m A ・DC 为标准统一传输信号的模拟型二线制变送器,还有少量老式四线制0～10m A ・DC 信号的变送器,但该类变送器在国外发达国家已经淘汰,我国近年来的用量也明显减少,淘汰的趋势已不可避免。

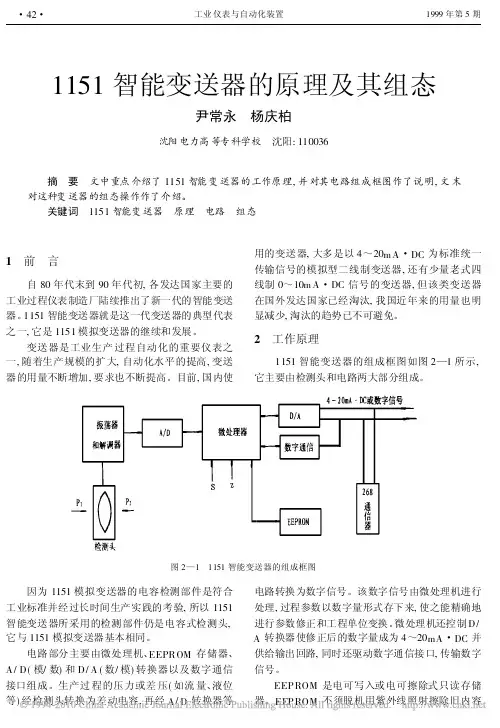

2 工作原理 1151智能变送器的组成框图如图2—1所示,它主要由检测头和电路两大部分组成。
图2—1 1151智能变送器的组成框图 因为1151模拟变送器的电容检测部件是符合工业标准并经过长时间生产实践的考验,所以1151智能变送器所采用的检测部件仍是电容式检测头,它与1151模拟变送器基本相同。
电路部分主要由微处理机、EEPROM 存储器、A/D(模/数)和D/A (数/模)转换器以及数字通信接口组成。
生产过程的压力或差压(如流量、液位等)经检测头转换为差动电容,再经A /D 转换器等电路转换为数字信号。
该数字信号由微处理机进行处理,过程参数以数字量形式存下来,使之能精确地进行参数修正和工程单位变换。
微处理机还控制D/A 转换器使修正后的数字量成为4～20mA ・DC 并供给输出回路,同时还驱动数字通信接口,传输数字信号。
EEPROM 是电可写入或电可擦除式只读存储器。
EEPROM 不须脱机用紫外线照射擦除旧内容・42・工业仪表与自动化装置 1999年第5期后才能写入新内容,而是可用5V电压在线直接改写EEPROM,这样可重复使用1万次,读出速度快,并可长期非易失性保存。
HC-05与HC-06蓝牙串行端口通讯模块HC-05和HC-06的硬件相同，都采用英国剑桥的CSR (Cambridge Silicon Radio) 公司的BC417143芯片，支持蓝牙2.1+EDR规范，只是芯片内部的韧体不同。
CSR是全球市占率最高的蓝牙通讯芯片厂，2014年10月中旬，全球手机芯片龙头高通（Qualcomm）同意以25亿美元现金，购并CSR，以强化该公司在物联网（Internet of Things）的布局。
韩国三星也于2012年花费3.1亿美元，取得CSR公司的蓝牙、WiFi和GPS定位等技术专利。
HC-05模块的外观与主要接脚如下：附带底板的HC-05和HC-06蓝牙串行端口通讯模块基本的蓝牙序列通讯模块没有引出接脚，而是在印刷电路板的四周留下邮票般的齿孔，方便焊接。
若不想动手焊接，可以选购附带底板的模块。
这个底板附带直流电压转换IC，方便连接3.6V~6V的电源。
附带底板的HC-05蓝牙模块外观与接脚如下：「命令响应模式」接脚（通常标示成“KEY”或“EN”），用于启动AT命令模式，调整蓝牙模块的设定（例如，调整串行端口的传输速率、修改模块的名称、修改配对密码…等等）。
市面上的藍牙裝置通常都屬於“slave（從端）”設備，像藍牙滑鼠∕鍵盤、藍牙GPS、藍牙遙控玩具…等等。
一般的Arduino蓝牙遥控和通讯实验，也都是用「从端」模式，所以HC-06模块足以应付大多数需求。
但如果HC-05和HC-06模块的价格差不多，那就买HC-05。
HC-05和HC-06的主要差异在于主、从模式的设定，以及设置模块参数的AT命令的支持程度。
HC-05通常支持30多道AT命令，HC-06只支持少数AT命令，但实务上会用到的AT命令通常也只有两、三个（请参阅下一篇贴文说明）。
若要采购HC-05，请选择有引出「命令响应模式」接脚的模块，方便执行AT命令。
不同蓝牙模块的引脚和韧体可能不太一样，购买时，务必跟厂商索取data sheet（规格说明书，含AT命令手册，有些会附带底板的电路图）。
一、概述HN1203是我司自主设计的ASIC芯片，主要应用于消防应急与疏散指示照明产品上，符合国标GB17945-2010。
具有应急转换，12小时定时充电，模拟断电，30天、360天定时放电，信号加注模拟测试，故障指示、故障报警、电池开路、短路检测，负载光源开路、短路检测，瞬间跳闸延时计时充电等功能。
单芯片结构，外围电路简单，无须编程，内置晶振，外部无复位电路，泄放电流低，一个功能按键K1等特点。
芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类LED光源照明产品上，以及使用镍隔电池的充电产品中。
二、功能描述：1、应急转换功能：在交流电瞬间断电或交流电压低于187V时，系统自动转入电池供电状态；2、12小时定时充电功能：在交流电上电后，系统正常状态下，进入对电池充电，主充时间为12小时，12小时过后自动转入付充（涓流）状态，充电指示红色LED指示灯由亮变灭；3、故障指示功能：当系统出现故障时，黄色LED指示灯发光，蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下：灯具正常充电工作状态时故障指示：A、灯源短路（任一负载光源短路）：黄色LED指示灯以2Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内向两声），故障排除后回到正常主电工作状态；B、灯源开路（任一负载光源开路）：黄色LED指示灯以2Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声），故障排除后回到正常主电工作状态；C、电池短路：黄色LED指示灯以1Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声），故障排除后回到正常主电工作状态；D、电池开路：黄色LED指示灯以1Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声），故障排除后回到正常主电工作状态。
灯具在月检/年检时（包括手动、自动和快测的月检/年检）的故障指示：A、灯源短路（任一负载光源短路）：退出月检/年检，黄色LED指示灯以2Hz频率闪烁，蜂鸣器响两声（后续每分钟内响两声），故障排除后回到正常主电工作状态。
