第三节数控机床的进给传动系统
一、进给传动系统作用
数控机床的进给传动系统负责接受数控系统发出的脉冲指令，并经放大和转换后驱动机床运动执行件实现预期的运动。
二、对进给传动系统的要求
为保证数控机床高的加工精度，要求其进给传动系统有高的传动精度、高的灵敏度（响应速度快）、工作稳定、有高的构件刚度及使用寿命、小的摩擦及运动惯量，并能清除传动间隙。
五、减少辅助时间和改善操作性能
在数控机床的单件加工中，辅助时间（非切屑时间）占有较大的比重。要进一步提高机床的生产率，就必须采取促使最大限度地压缩辅助时间。目前已经有很多数控机床采用了多主轴、多刀架、以及带刀库的自动换刀装臵等，以减少换刀时间。对于切屑用量加大的数控机床，床身机构必须有利于排屑。
3、由调速电机直接驱动的主传动
二、数控机床主轴部件
1、前后支撑采用不同轴承此配臵形式使主轴的综合刚度大幅度提高，可以满足强力切屑的要求，因此普遍应用于各类数控机床。 2、前轴承采用高精度双列向心推力球轴承向心推力球轴承高速时性能良好。但是，它的承载能力小，因而适用于高速、轻载和紧密的数控车床。 3、双列和单列圆锥滚子轴承这种轴承径向和轴向刚度高，能承受重载荷，尤其能承受较强的动载荷，安装与调整性能也好。但是，这种轴承限制了主轴的最高转速和精度，因此使用中等精度、低速与重载的数控机床。
上一页退出返回目录上一页返回主页下一页
四、提高机床的寿命和精度保持性
为了提高机床的寿命和精度保持性，在设计时应充分考虑数控机场零部件的耐磨性，尤其是机床导轨、进给伺港机主轴部件等影响进度的主要零件的耐磨性。在使用过程中，应保证数控机床各部件润滑良好。

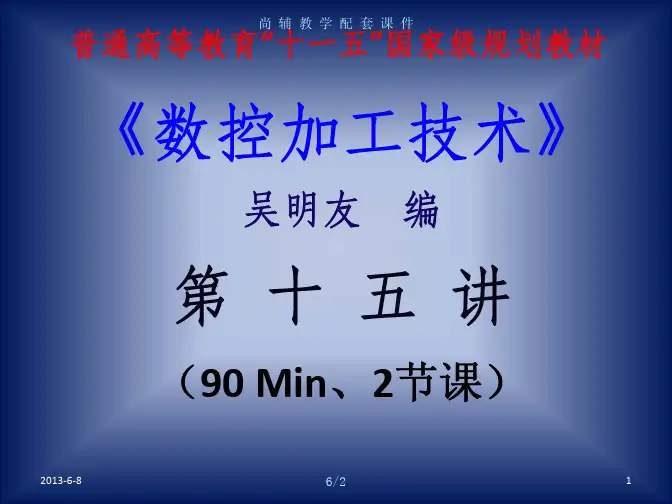

数控加工技术教学配套课件吴明友第十五讲

常，可以继续操作。 • ⑹关机。
• 1）按下控制面板上的“急停”按钮，断开伺服电源，以减少设备
电冲击。
• 2）断开数控电源；
• 3）断开机床电源。
2013‐6‐8
6/2
18
尚辅教学配套课件
2．机床手动操作
机床手动操作主要由手持单元和机床控制面板共同完成，机床控制面板如图4‐42所示。
2013‐6‐8
• 点动快速移动的速率为系统参数“最高快移速度”乘以快速修
调选择的快移倍率。
• 按压进给修调或快速修调右侧的“100％”按键（指示灯亮）,
进给或快速修调倍率被置为100％，按一下“＋”按键，修调倍
率递增5％，按一下“—”按键，修调倍率递减5％。
2013‐6‐8
6/2
21
尚辅教学配套课件
• 4）增量进给。当手持单元的坐标轴选择波段开关置于“Off” 档时，按一下控制面板上的“增量”按键（指示灯亮），系统处于增量进给方式，按一下要移动的坐标轴“＋X”、“－X”、 “＋Z” 、“－Z”按键（指示灯亮），相应轴将向正向或负向移动一个增量值；
HNC‐21T采用彩色LCD液晶显示器，内装式PLC，可与多种伺服驱动单元配套使用。具有开放性好、结构紧凑、集成度高、可靠性好、性能价格比高、操作维护方便的特点。
1．HNC-21T世纪星车床数控装置操作台的组成
HNC‐21T世纪星车床数控装置操作台为标准固定结构，
如图4‐38所示，其结构美观、体积小巧、操作方便。
直到满足此条件。
• ④在回参考点过程中，若出现超程，请按住控制面板上的“超
程解除”按键，向相反方向手动移动该轴使其退出超程状态。
2013‐6‐8
6/2

数控加工课件ppt

控制措施
采取相应的控制措施，减小或消除误差，如提高机床精度、定期刀具维护、优化加工程序等。
数控加工质量改进措施
质量改进计划
制定针对数控加工的质量改进计划，明确改进目标、措施和实施步骤。
持续改进
通过收集和分析加工过程中的质量数据，评估改进效果，持续优化加工过程，提高加工质量。
05
CATALOGUE
消耗。
绿色制造与数控加工的可持续发展
随着环保意识的不断提高，绿色制造成为制造业发展的重要趋势，数控加工作为制造过程中的重要环节，需要实现可持续发展。
可持续发展不仅有助于保护环境，也有助于提高企业形象和市场竞争力，为制造业的长期发展奠定基础。
通过采用环保材料、优化加工工艺、减少能耗和排放等措施，数控加工可以实现绿色制造的目标。
数控加工常见问题与解决方案
刀具磨损
表面质量不佳
刀具磨损是数控加工中常见问题，解决方案包括选择合适的刀具材料、优化切削参数、定期更换刀具等。
表面质量不佳可能与切削参数设置不当有关，解决方案包括优化切削参数、选用合适的刀具、控制冷却效果等。
加工精度不足
加工精度不足可能是由于编程错误、机床精度误差等原因造成的，解决方案包括校验加工程序、检查机床精度、调整补偿参数等。
数控加工课件
目录
• 数控加工简介 • 数控加工技术基础 • 数控加工操作实践 • 数控加工质量控制 • 数控加工发展趋势与未来展望
01
CATALOGUE
数控加工简介
数控加工的定义与特点
数控加工的定义
数控加工是一种基于数字控制技术的加工方式，通过编程控制机床的加工运动，实现零件的加工制造。
批量加工

数控加工培训课件

(3) 测量装置
在闭环和半闭环伺服系统中配有位置测量装置，直接或间接测量执行部件的实际位移量。
(4) 机床本体
数控机床本体主要包括：主运动部件，进给运动执行部件如工作台、刀架及其传动部件和床身立柱等支撑部件，此外还有冷却、润滑、转位和夹紧装置。对于加工中心类的数控机床，还有存放刀具的刀库，更换刀具的机械手等部件。数控机床的本体和机械部件的结构设计方法基本同普通机床类似，只是在精度、刚度、抗振性等方面要求更高，尤其是要求相对运动表面的摩擦系数要小，传动部件之间的间隙要小，而且传动和变速系统要便于实现自动控制。
1.2 数控机床的基本知识
1.2.1 数控机床的基本结构组成
数控程序数控装置伺服系统机床本体
测量装置
(1) 数控装置
数控装置是数控机床的核心，它的功能是接受输入装置输入的加工信息，经过系统软件或逻辑电路进行译码、运算和逻辑处理后，发出相应的脉冲送给伺服系统，通过伺服系统控制机床的各个运动部件按规定要求动作。
FANUC数控系统主要型号有FANUC 0i/16i/18i/21i SIEMENS数控系统的主要型号有SINUMERIK 802D、SINUMERIK 840D等。广州数控设备有限公司生产的GSK系列系统，主要包括车床、铣床、加工中心等数控系统。华中数控系统是我国为数不多具有自主版权的数控系统之一。它以通用的工业PC机（IPC）和DOS、WINDOWS操作系统为基础，采用开放式的体系结构，它适合多坐标（2～5）数控镗铣床和加工中心，在增加相应的软件模块后，也能适应于其它类型的数控机床（如数控磨床、数控车床等）以及特种加工机床（如激光加工机、线切割机等）。
传动轮导向轮钼丝工件支架导向轮钼丝脉冲电源工件绝缘底板

《数控加工技术》课件

数控编程的基本概念
数控编程的定义
数控编程是根据零件图样和工艺要求，使用数控语言或CAD/CAM软件
，编写出用于控制数控机床进行切削加工的程序。
数控编程的步骤
分析零件图样和工艺要求、确定加工工艺方案、建立数学模型、进行加工轨迹的计算、生成数控程序和
程序校验等。
数控编程的语言
数控编程语言是一组用于描述零件加工过程的指令集合，常见的数控编程语言有G代码、M代码等。
根据零件的形状、尺寸和材料等要求，选择合适的加工设备、刀具、夹具和切削参数，制定出合理的加工工艺路线。
加工余量与切削用量的确定
工艺文件的编制
根据零件的加工精度和表面质量要求，确定合理的加工余量和切削用量，以提高加工效率和加工质量。
将制定的加工工艺路线、工艺参数和操作规程等整理成工艺文件，以便生产部门按照文件要求进行生产。
详细描述
轴类零件的数控加工实例包括各种传动轴、主轴、轴承座等，这些零件通常需要高精度和高可靠性的加工要求。在加工过程中，需要采用合适的刀具和切削参数，确保零件的尺寸精度、表面质量和形位公差达到要求。同时，还需要注意控制热变形和切削振动等
因素对加工精度的影响。
板类零件的数控加工实例
总结词
板类零件通常指平面度要求较高的薄板或厚板，其加工工艺要求相对较低，但也需要精确控制尺寸和形位公差。
详细描述
板类零件的数控加工实例包括各种机架、底座、盖板等，这些零件通常需要大尺寸和高刚性的加工要求。在加工过程中，需要采用合适的加工策略和装夹方式，确保零件的平面度和形位公差达到要求。同时，还需要注意控制切削参数和刀具磨损等因素对加工精度的影响。
模具零件的数控加工实例
总结词

数控加工技术(完整课件)

切削用量的选择，数控机械加工的切削深度、切削速度和进给量的确定原则与普通机械加工相似，也可根据实际经验或查问有关手册。数控机床的使用说明书上一般都会给出切削参数的推荐值。
（五）数控机床的选择 1. 平面孔系零件的加工这类零件或孔数较多，或孔位置精度要求较高，宜用点位直线控制的数控钻床与镗床加工。
7
8．提高数控系统的可靠性可靠性是数控机床用户最为关注的问题，提高可靠性通常可采取下列一些措施：（1）提高线路的集成度采用大规模集成电路、专用芯片及混合式集成电路，以减少元器件数量，精简外部连线和降低功耗。（2）建立由设计、试制到生产的完整质量保证体系例如采取防电源干扰，输入、输出隔离；使数控系统模块化、通用化及标准化，以便组织批量生产和维修；在安装制造时注意严格筛选元器件；对系统可靠性进行全面检查考核等。
③ 缩短走刀路线，减少空行程。
接刀痕
（四）刀具的选择、切削用量的确定加工刀具的选择，应尽可能选用硬质合金刀具或性能更好的带涂层刀具。铣平面轮廓用平头立铣刀，铣空间轮廓时选球头立铣刀。
选择刀具时要规定刀具的结构尺寸，供刀具组装预调使用；还要保证有可调用的刀具文件；对选定的新刀具应建立刀具文件供编程用。
非模态代码是指只有书写了该代码时才有效的代码。 1．与坐标设定有关的指令
表2-1与坐标设定有关的指令
代码
功能
G11 坐标轴的平移和旋转 G10 取消G11 G15 工件坐标系选择(模态) G16 工件坐标系选择(非模态) G52 局部坐标系设定
G53 机床坐标系选择
G54 直线偏移X
G55 直线偏移Y
三、数控编程系统
数控编程可分为机内编程和机外编程。机内编程指利用数控机床本身提供的交互功能进行编程，机外编程则是脱离数控机床本身在其他设备上进行编程。

数控加工技术基础篇PPT(共 135张)

原中捷友谊厂生产中国第一台数控机床
模块一数控概念及数控机床的产生三、数控机床的组成
模块一数控概念及数控机床的产生
1、（控制介质）加工程序载体
控制介质—人与机床之间建立某种联系，这种联系的中间媒介物称为控制介质。
程序—包括加工零件所需的全部信息和刀具相对工件的位移信息。
载体—穿孔纸带、磁带、磁盘（软盘、硬盘、内存 RAM）
模块一数控概念及数控机床的产生
3、伺服系统（伺服控制装置）
作用：将数控装置发来的各种动作指令，转化成机床移动部件的运动。
电动机（伺服驱动器件）：步进电动机、直流伺服电动机、交流伺服电动机
模块一数控概念及数控机床的产生
4、检测反馈系统位置和速度测量系统。以实现进给伺服系统的闭环控制。作用：保证灵敏、准确地跟踪CNC装置指令：
数控系统采用电子管元件-电子管时代 1959年采用晶体管和印制电路板-第二代数控系统 1965年出现小规模集成电路-第三代数控系统 1970年出现小型计算机代替专用硬接线装置
-第四代数控系统（CNC系统） 1974年以微处理器为核心的数控系统
-第五代数控系统（MNC系统） 1990年以PC机为控制系统的硬件部分，在PC机上安
模块二数控机床的分类
二、按工艺用途分类
1、金属切削类数控机床 1）数控车床（NC Lathe）。 2）数控铣床（NC Milling Machine）。 3）加工中心（Machine Center）。 4）数控钻床（NC Drilling Machine）。 5）数控镗床（NC Boring Machine）。 6）数控齿轮加工机床（NC Gear Holling Machine）。 7）数控平面磨床（ NC Surface Grinding Machine）。

数控加工技术PPT课件

镗
高，一般将主轴转速在10000-20000r/min以上定为高速切削；进给速度很
铣
高，通常达15-50m/min，最高可达90m/min；对于不同的切削材料和所釆
、加工中心
用的刀具材料，高速切削的含义也不尽相同。其优点在于：
加工时间短，效率高。高速切削的材料去除率通常是常规的3～5倍。刀具切削状况好，切削力小，主轴轴承、刀具和工件受力均小。切削力降低大概30%~90%，提高了加工质量。
位置 18 - 76
床
机上激光对刀仪
标准
的
工件托盘转换装置
位置 7, 20, 48
类型
红外工件测头
可选
重量
包括工件托盘交换装置
6500 kg
7
7
数控镗、铣及加工中心加工工艺
数
控镗铣、
三坐标数控镗铣床与加工中心的共同特点是除具有普通铣床的工艺
性能外，还具有加工形状复杂的二维以至三维复杂轮廓的能力。这些复杂轮廓零件的加工有的只需二轴联动(如二维曲线、二维轮廓和二维区域加工)，有的则需三轴联动(如三维曲面加工)，它们所对应的加工一般相应称为二轴(或2.5轴)加工与三轴加工。对于三坐标加工中心(无论是立
19 19
第五章数控镗、铣及加工中心加工工艺
数
控
镗
铣
、
加
工
中
心加工的
立体曲面类零件:加工面为空间曲面的零件称为立体曲面类零件。这类零件的加工面不能展成平面
箱体类零件：一般是指具有孔系和平面，内部有一定型腔，在长、宽、高方向有一定比例的零件
异型件：外形不规则的零件，大多要点、线、面多工位混合加工
